| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS -LEXUS 1998 |
DIAGRAMAS - LEXUS: ES300, GS300, GS400 - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / LEXUS: ES300, GS300, GS400 - 1998 - |
| Año | LEXUS | ES300 - 3.0L V6 - Except California - |

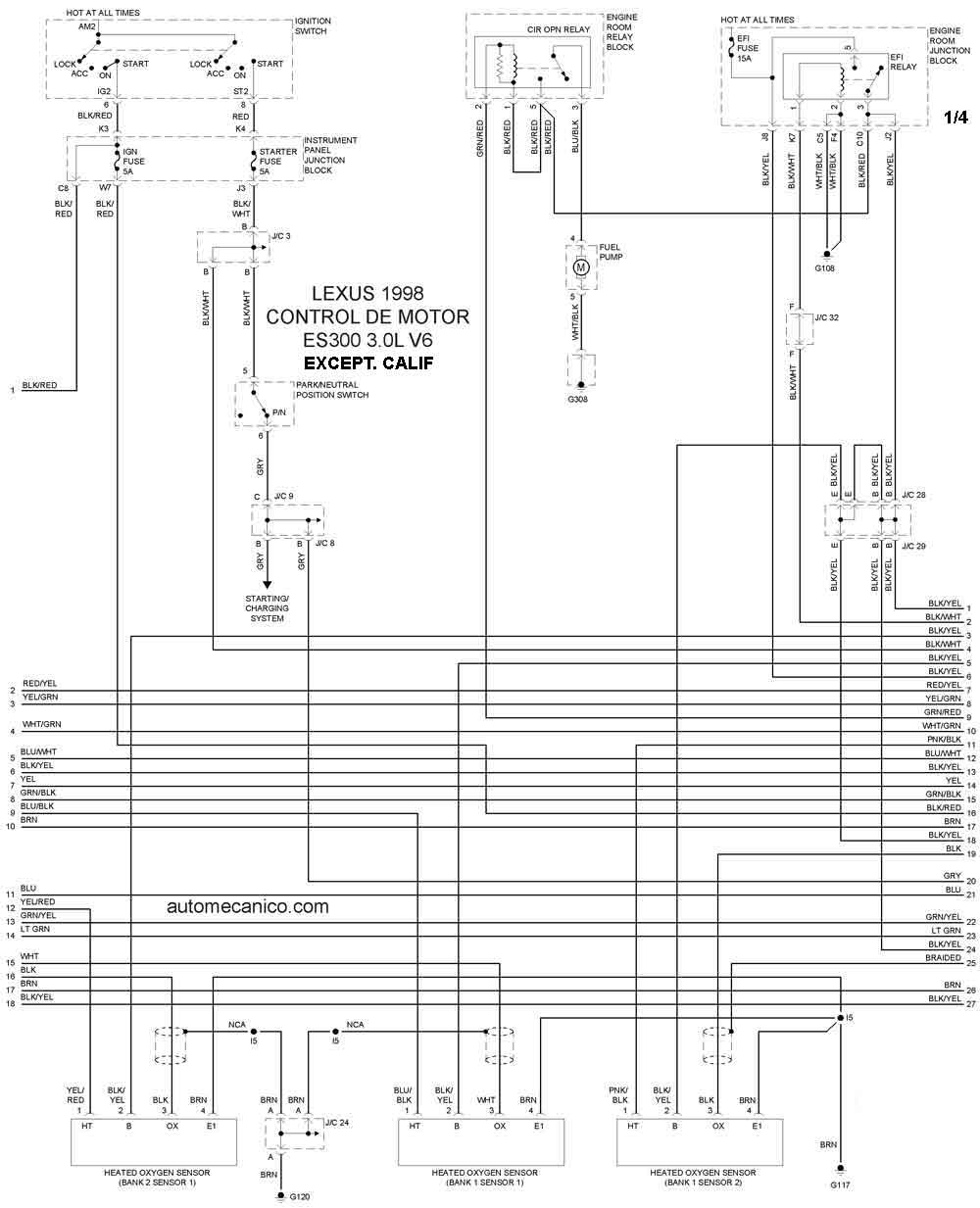

| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 1/4 |

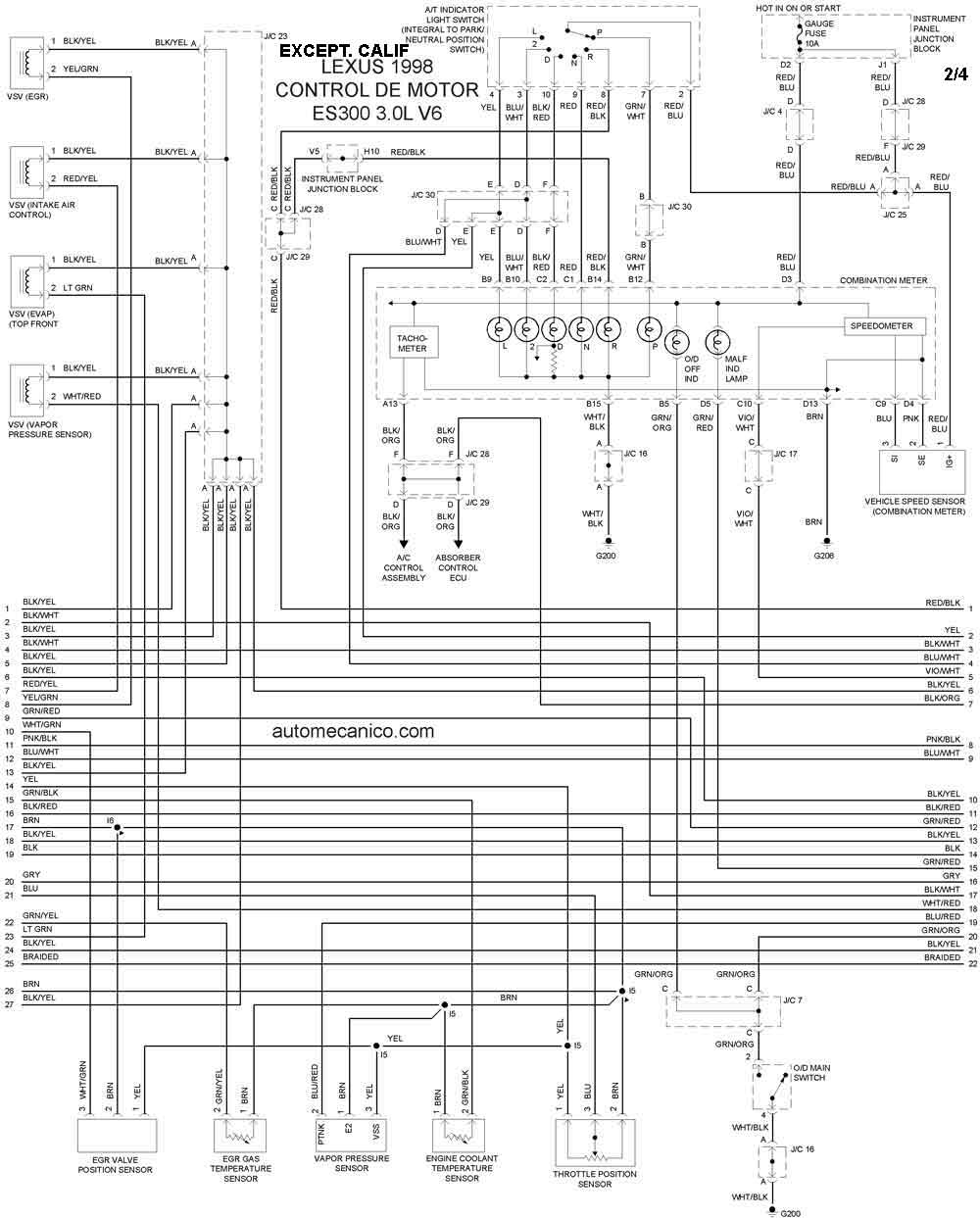

| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 2/4 |

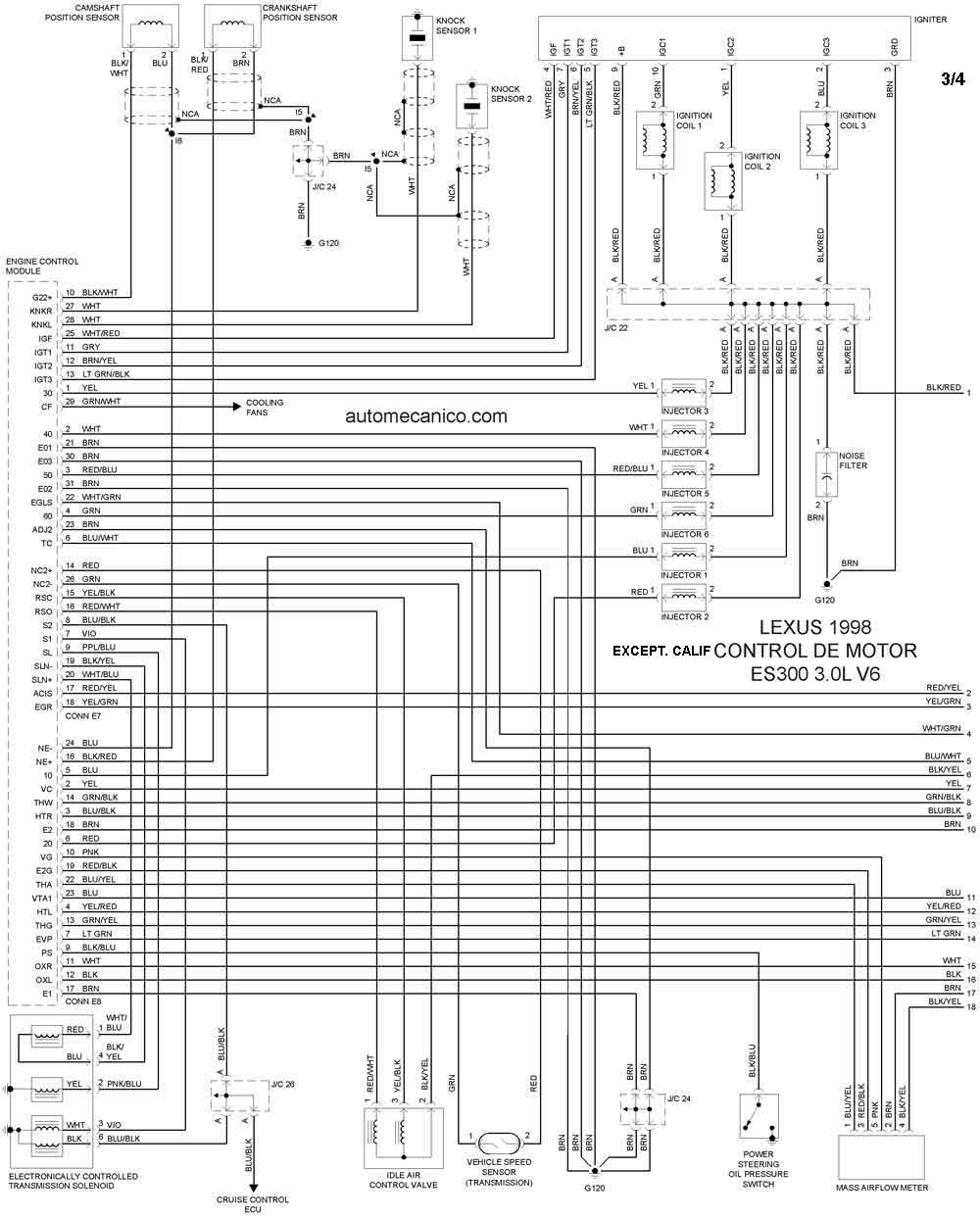

| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 3/4 |

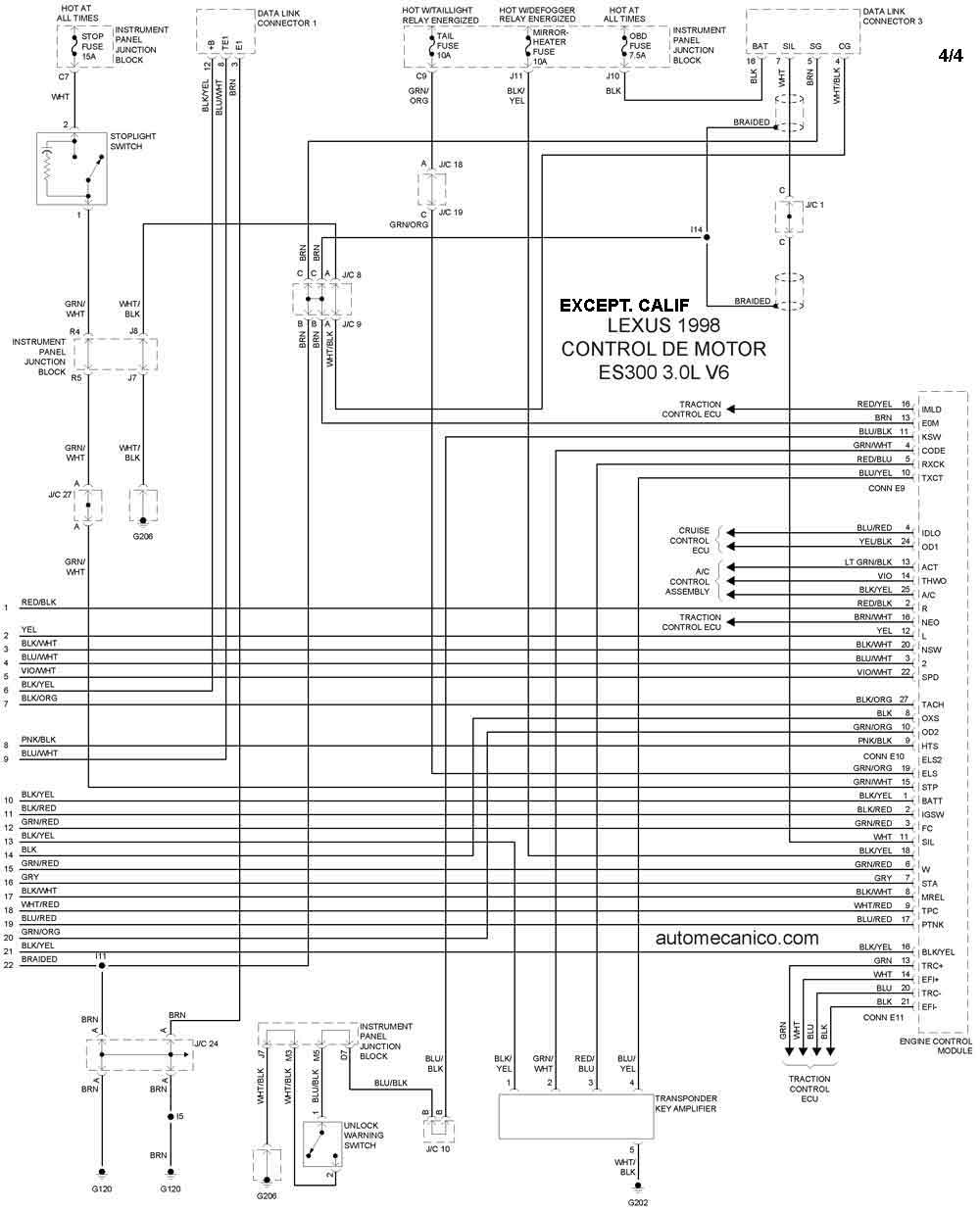

| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 4/4 |

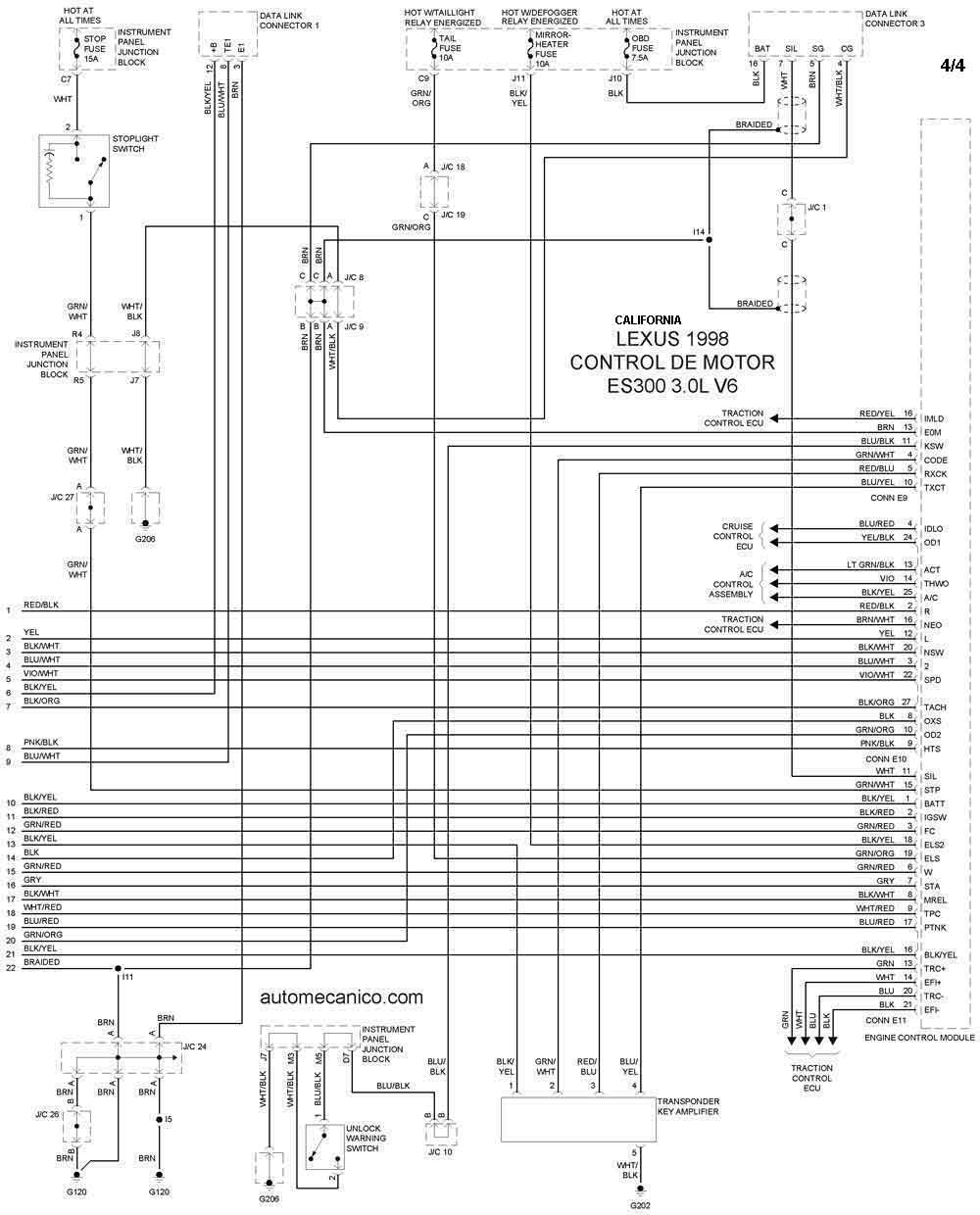

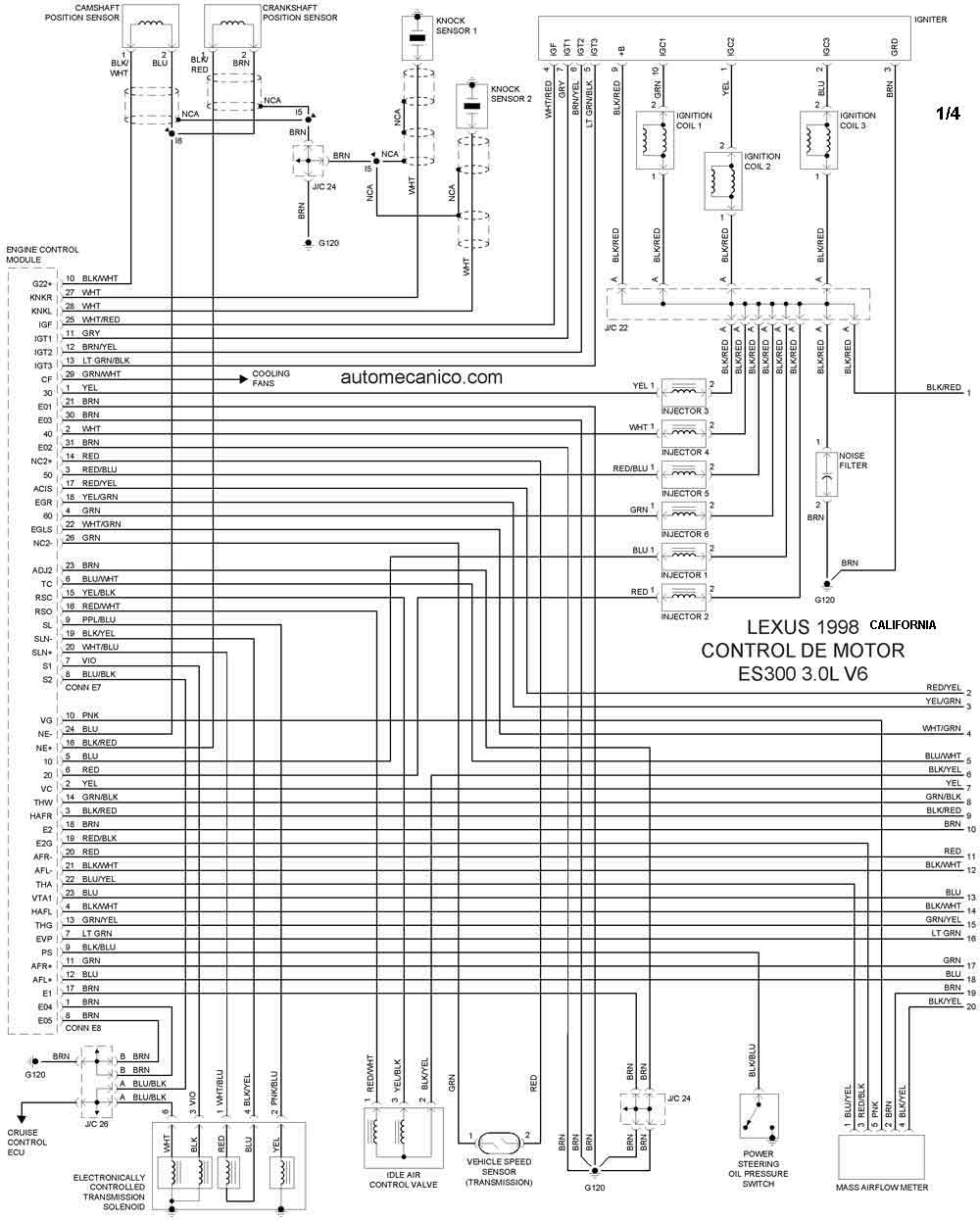

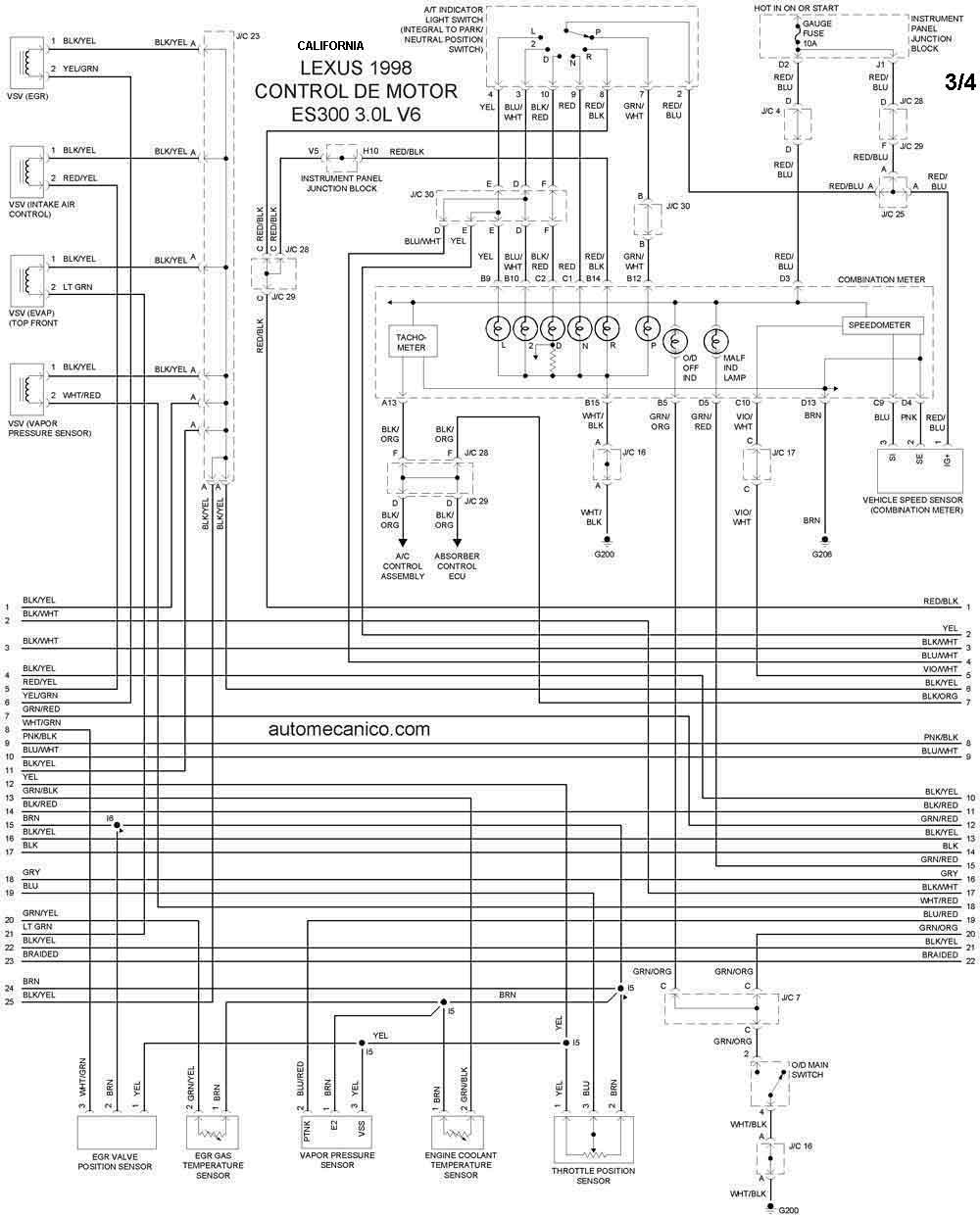

| Año | LEXUS | ES300 - 3.0L V6 -California - |

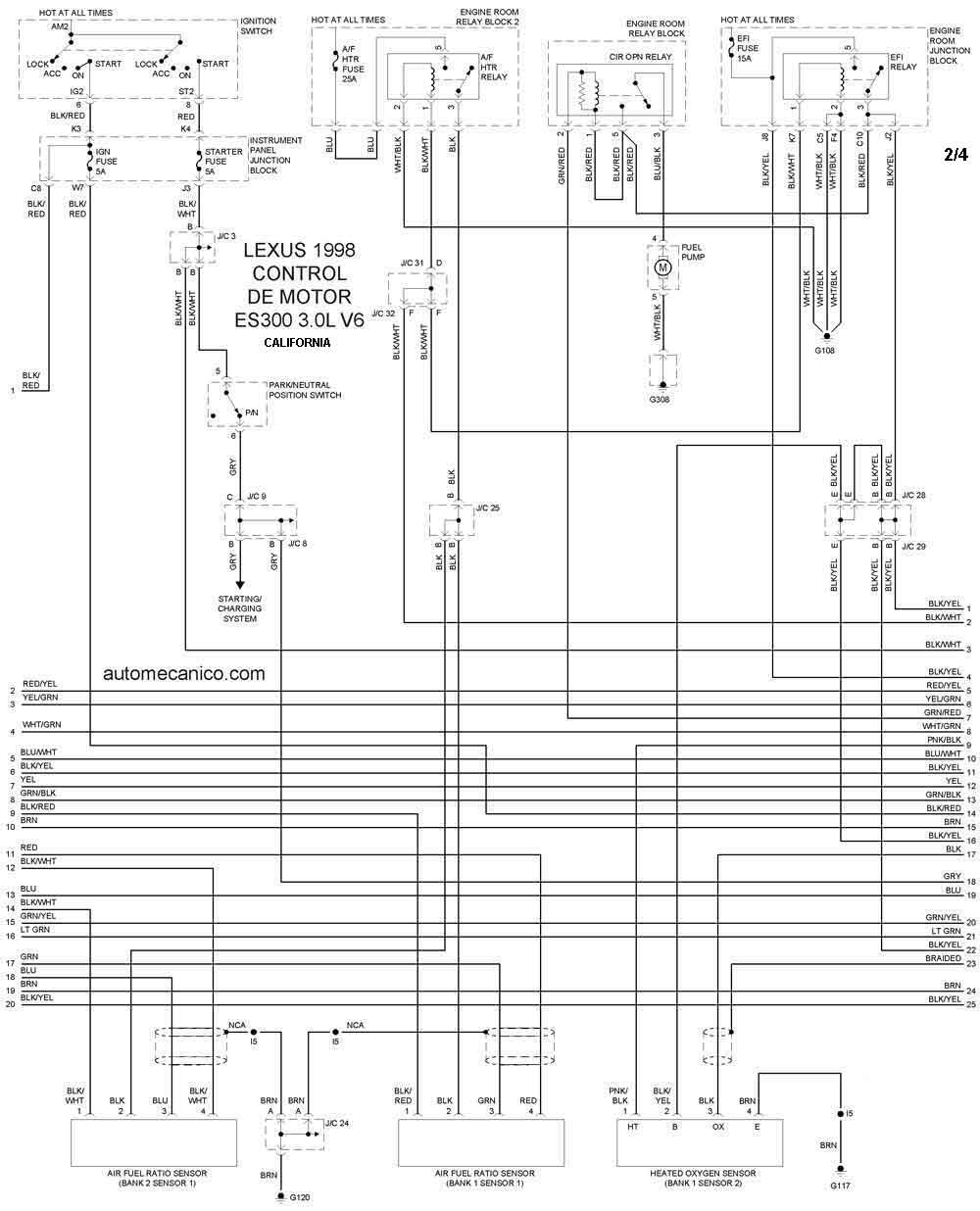

| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 1/4 |
| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 1/4 |
| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 1/4 |
| 1998 | ES300 3.0L V6 | CONTROL DEL MOTOR 1/4 |
| Año | LEXUS | GS300 - 3.0L L6 |

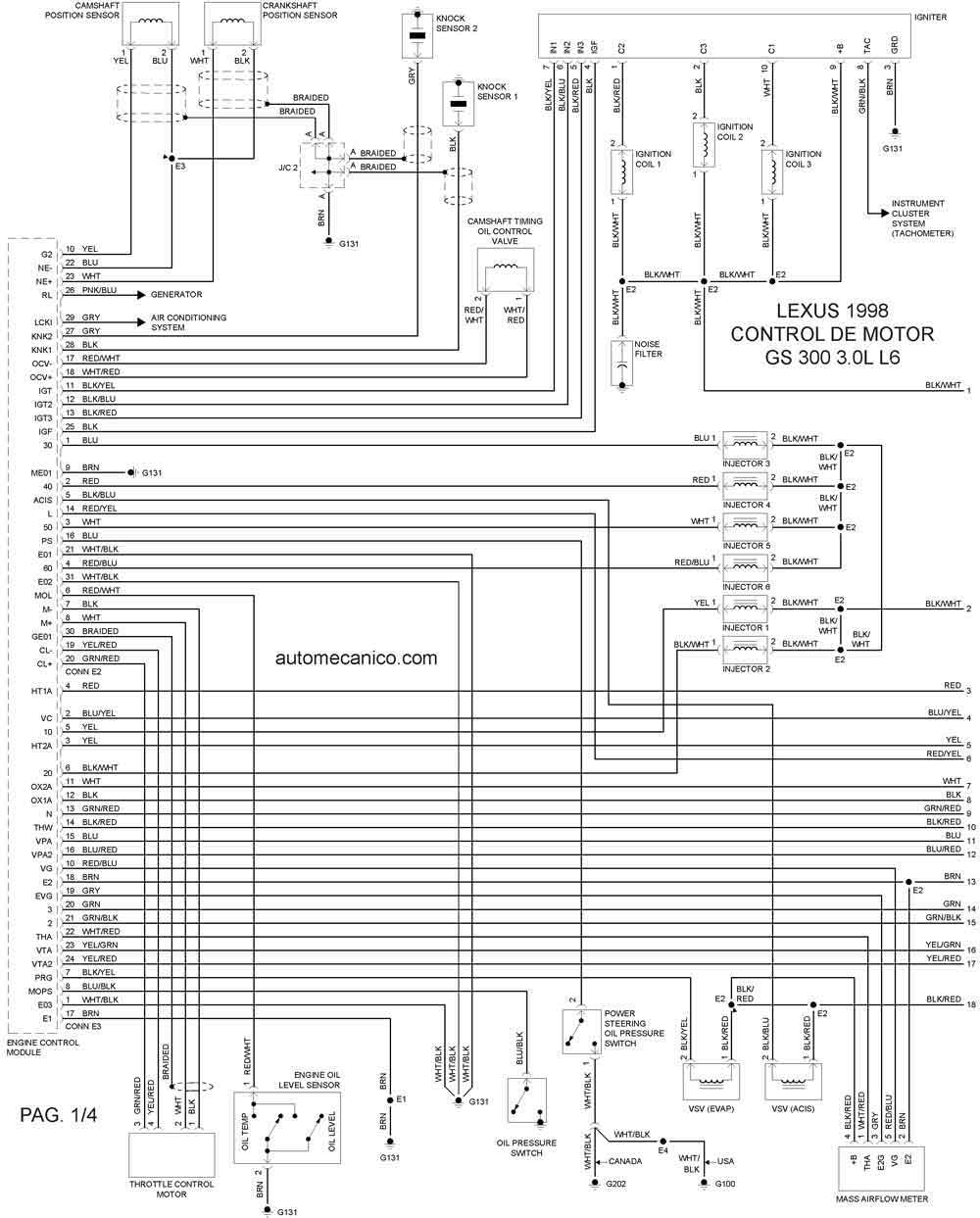

| 1998 | GS300 3.0L L6 | CONTROL DEL MOTOR 1/4 |

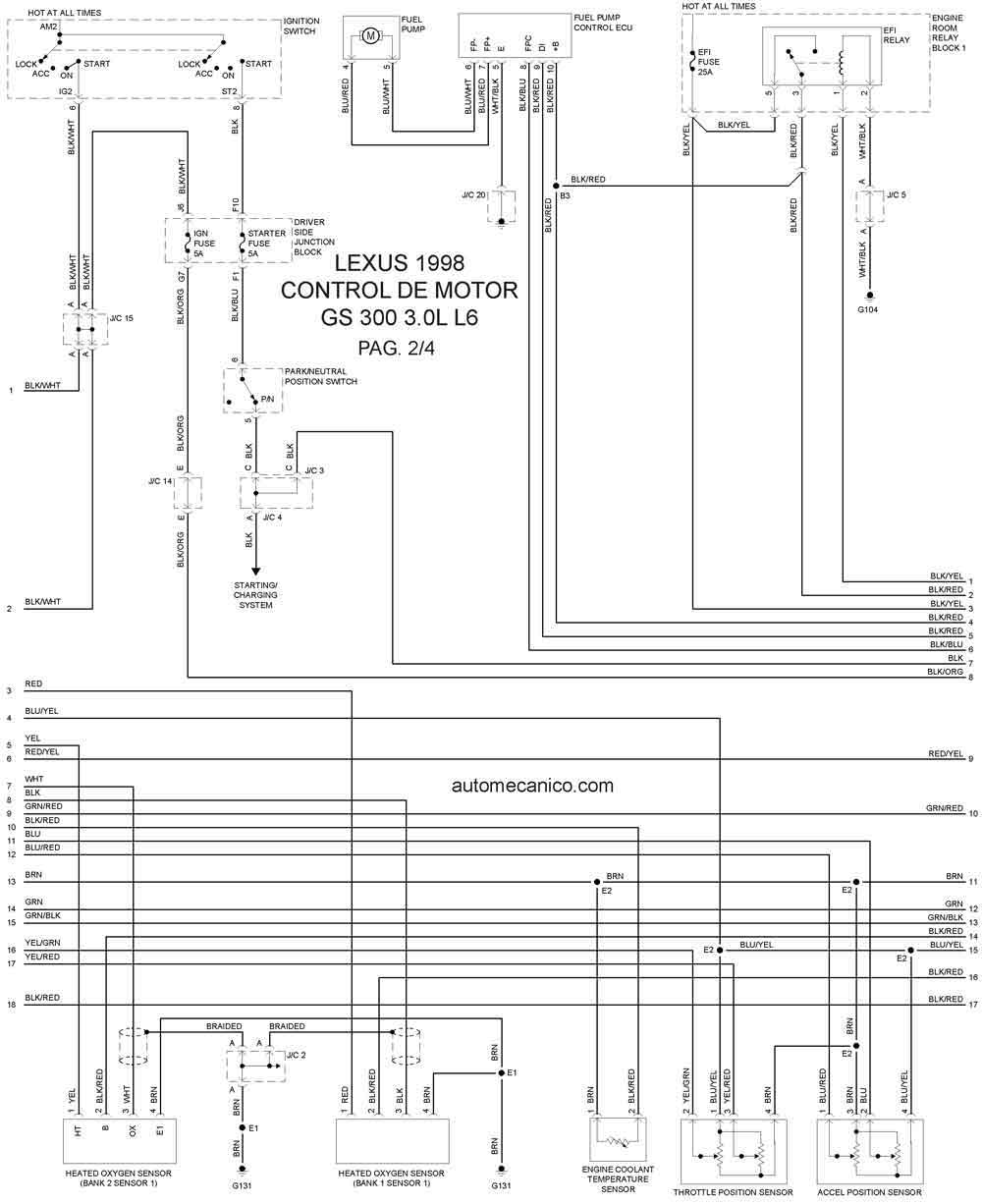

| 1998 | GS300 3.0L L6 | CONTROL DEL MOTOR 2/4 |

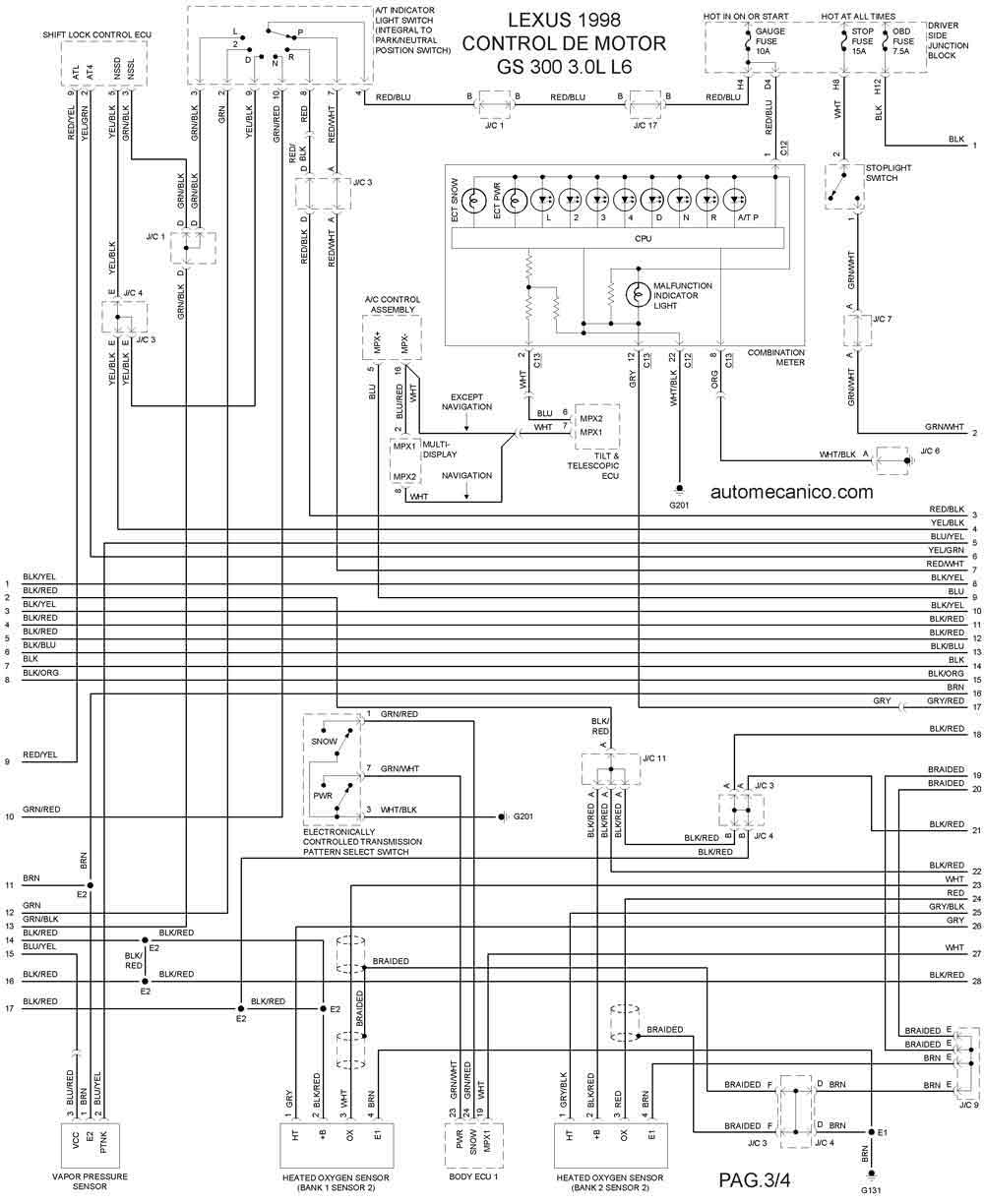

| 1998 | GS300 3.0L L6 | CONTROL DEL MOTOR 3/4 |
| 1998 | GS300 3.0L L6 | CONTROL DEL MOTOR 4/4 |
| Año | LEXUS | GS400 - 4.0L V8 |

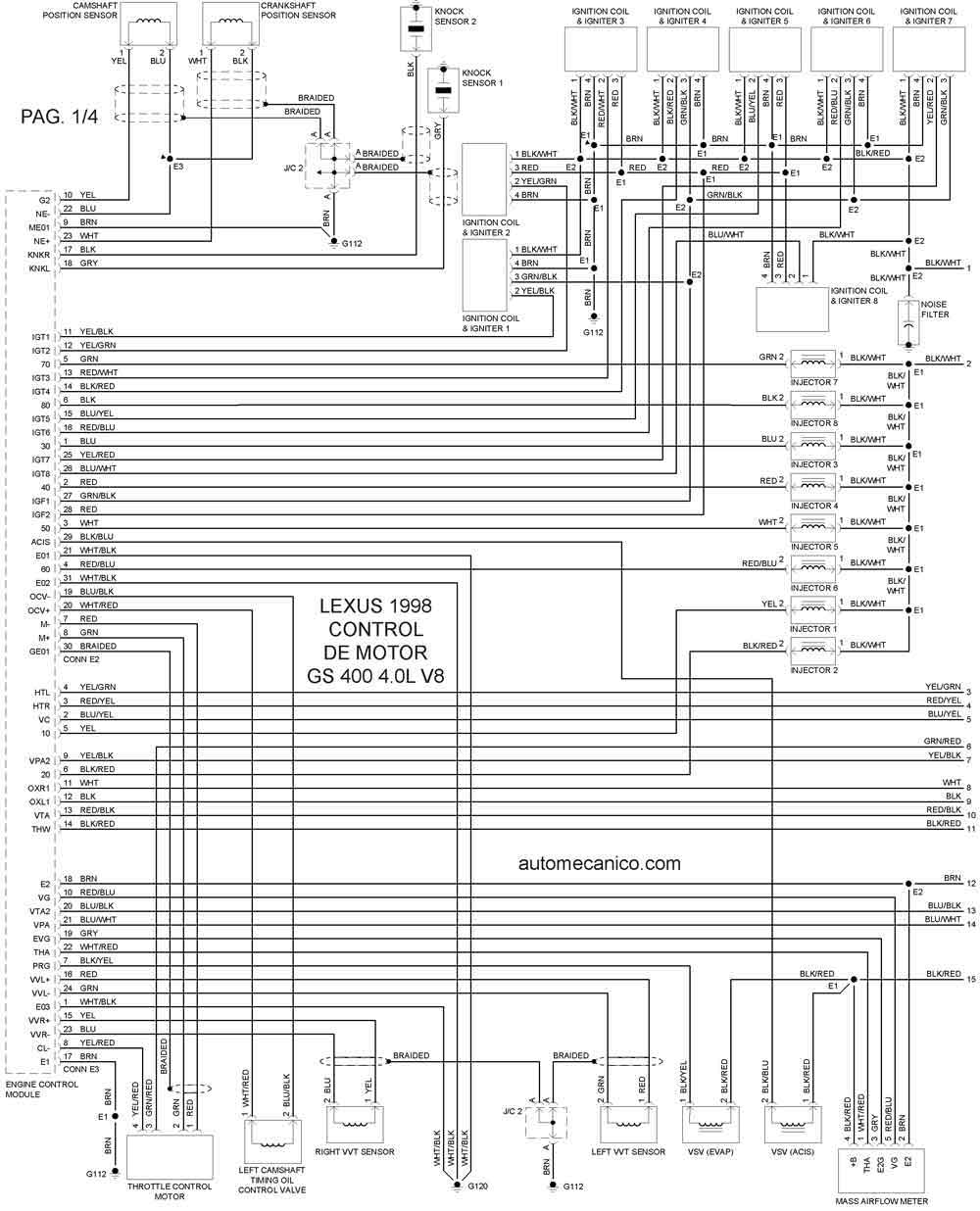

| 1998 | GS400 4.0L V8 | CONTROL DEL MOTOR 1/4 |

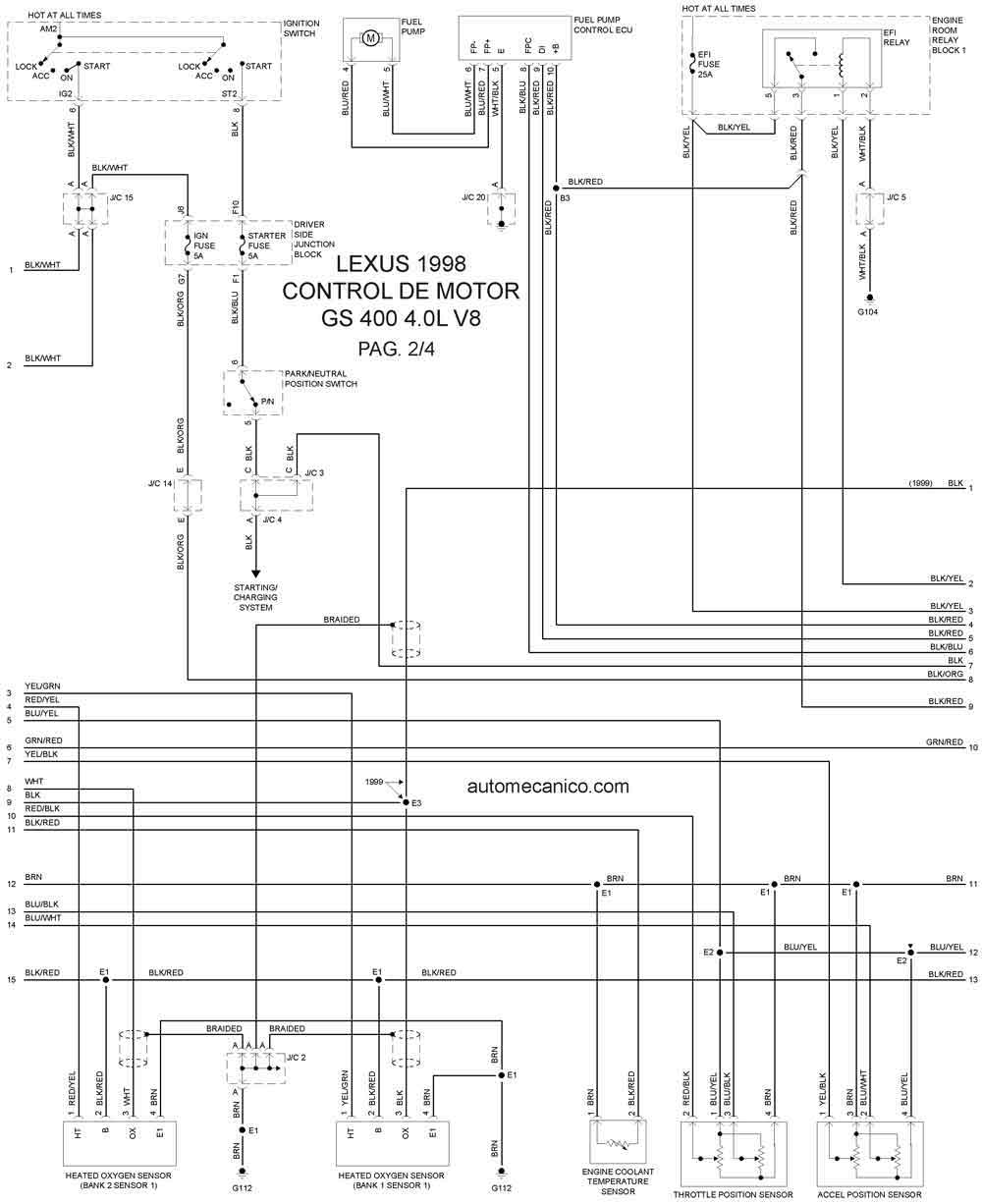

| 1998 | GS400 4.0L V8 | CONTROL DEL MOTOR 2/4 |
| 1998 | GS400 4.0L V8 | CONTROL DEL MOTOR 3/4 |

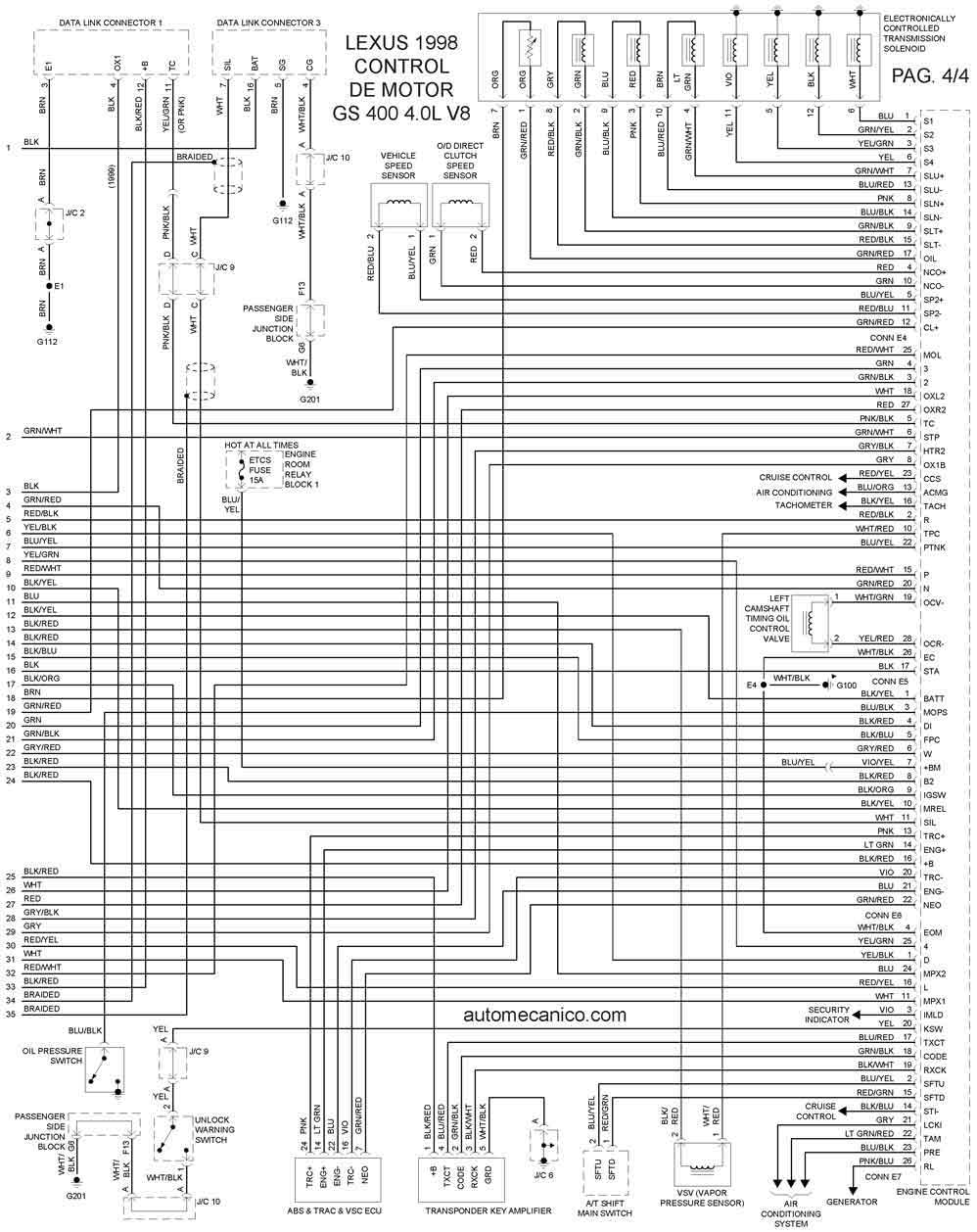

| 1998 | GS400 4.0L V8 | CONTROL DEL MOTOR 4/4 |
