| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - LEXUS 1998 |
DIAGRAMAS - LEXUS: LS400, LX470, SC300, SC400 - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / LEXUS: LS400, LX470, SC300, SC400 - 1998 - |
| Año | LEXUS | LS400 4.0L V8 |

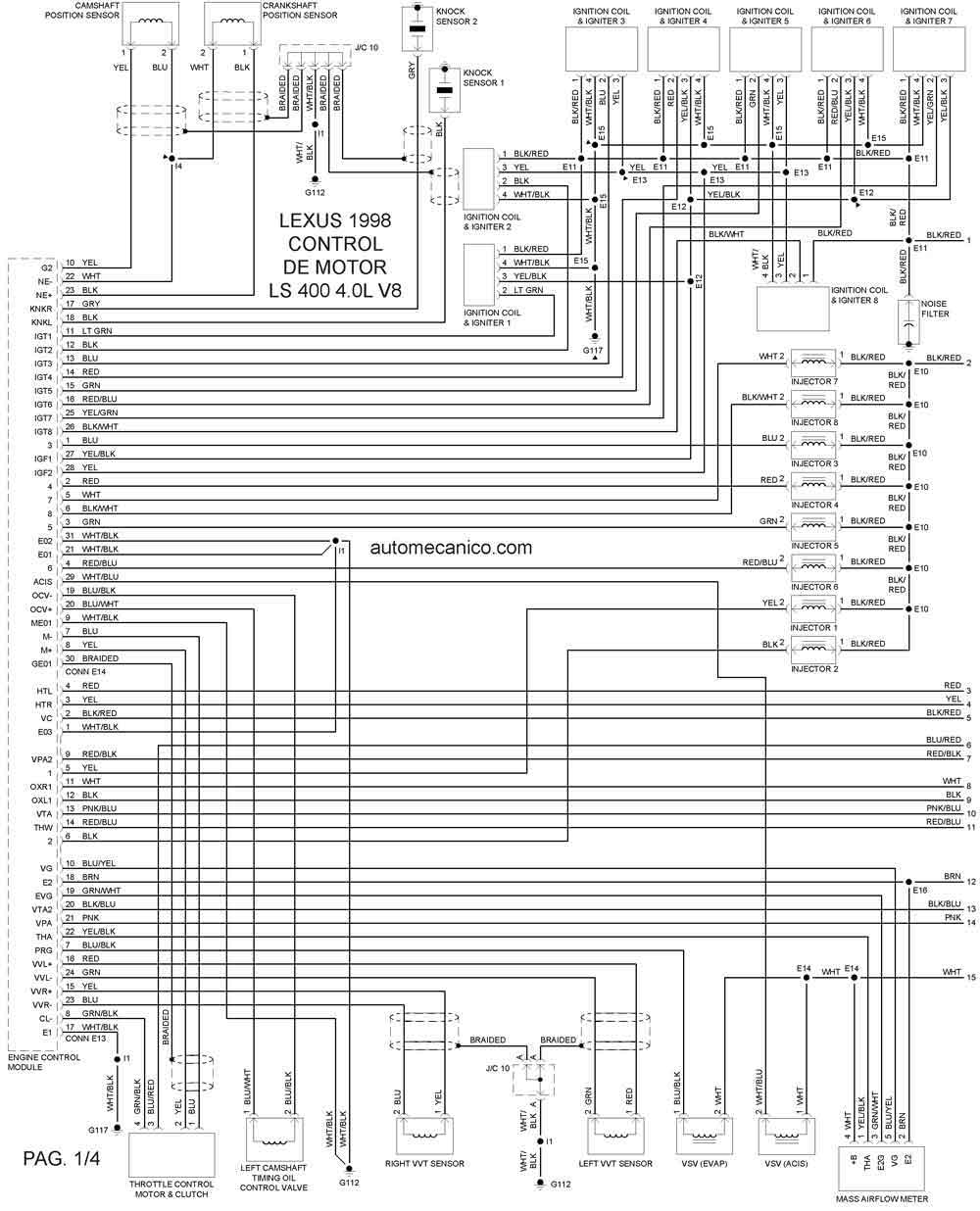

| 1998 | LS400 4.0L V8 | CONTROL DEL MOTOR 1/4 |

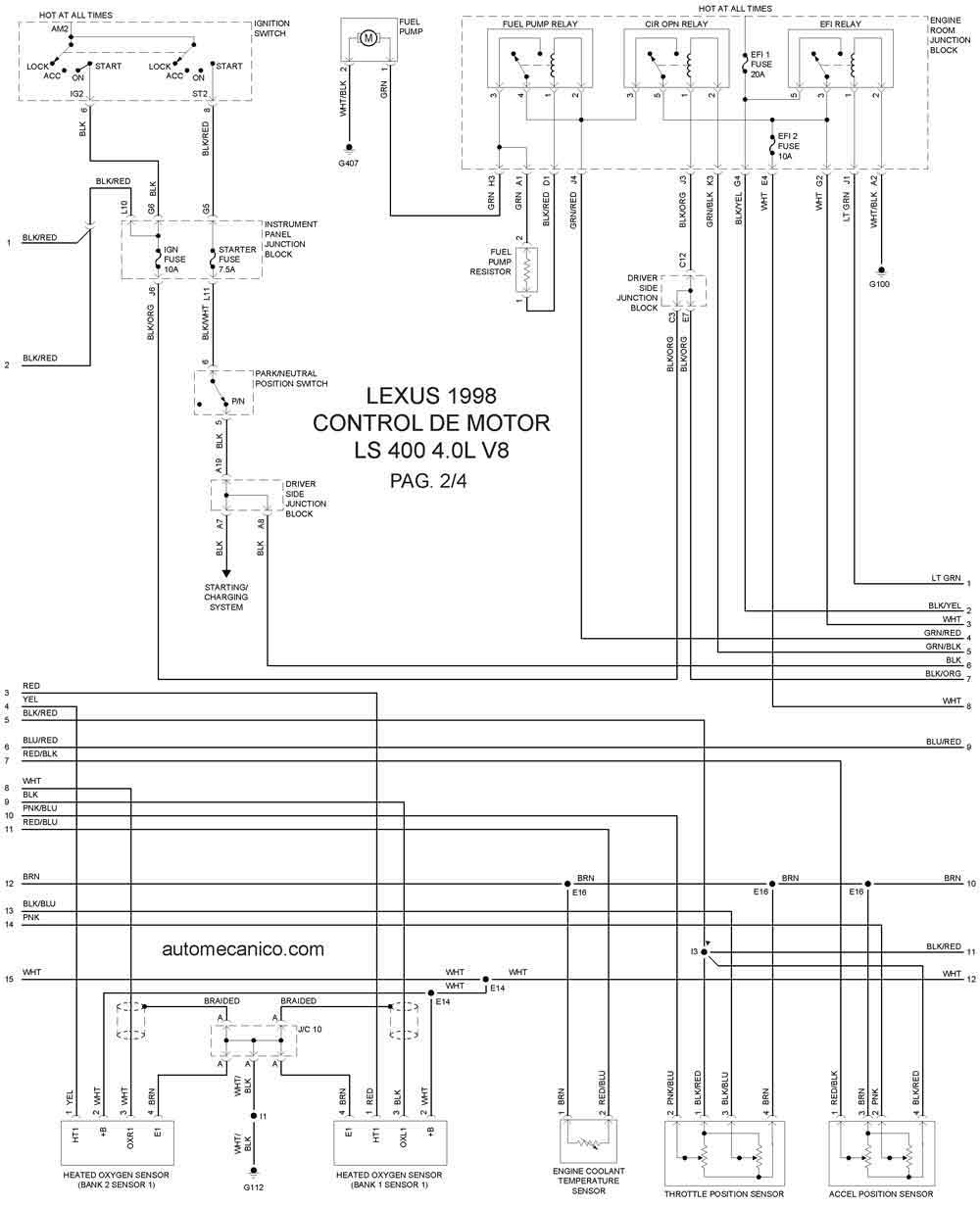

| 1998 | LS400 4.0L V8 | CONTROL DEL MOTOR 2/4 |

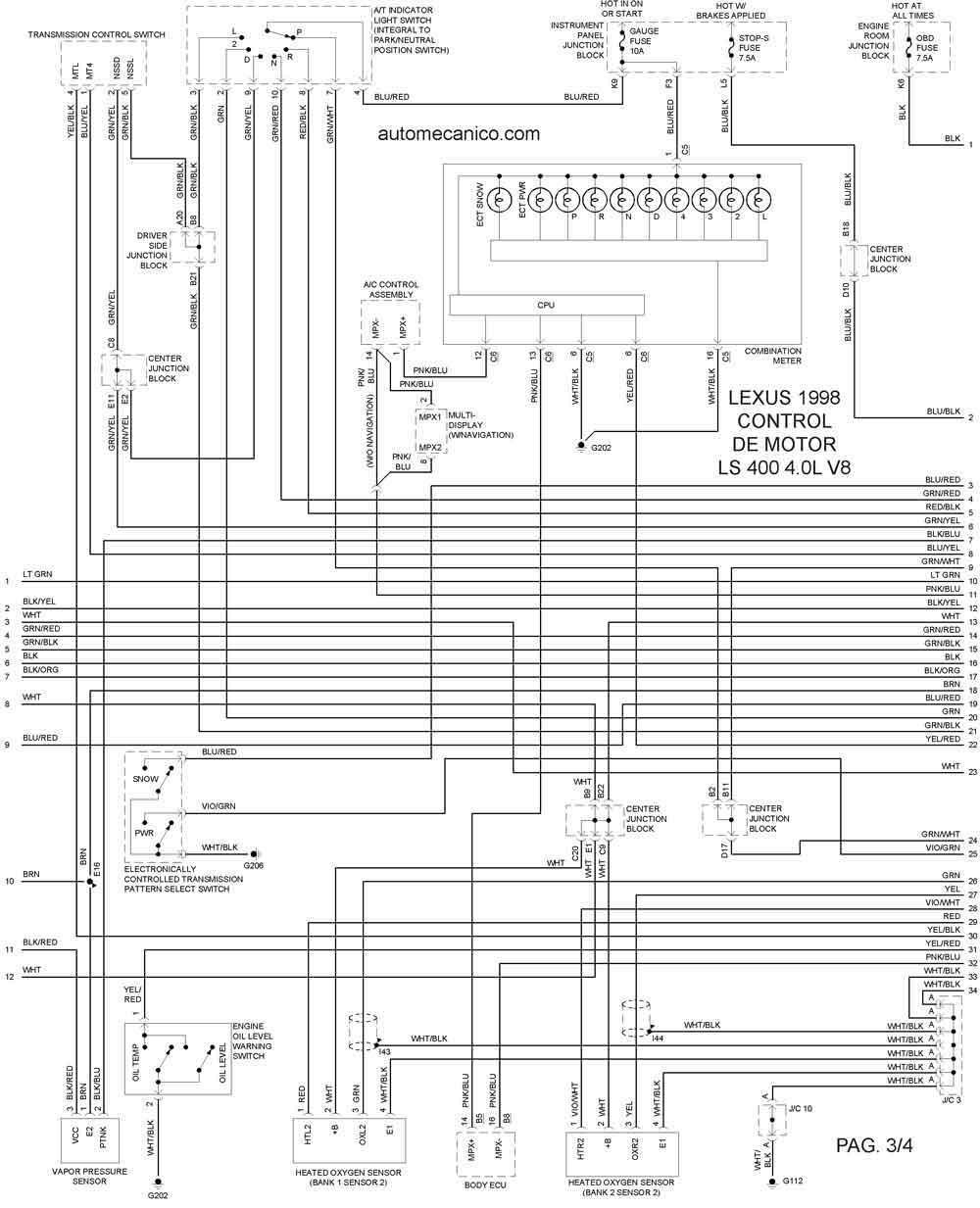

| 1998 | LS400 4.0L V8 | CONTROL DEL MOTOR 3/4 |

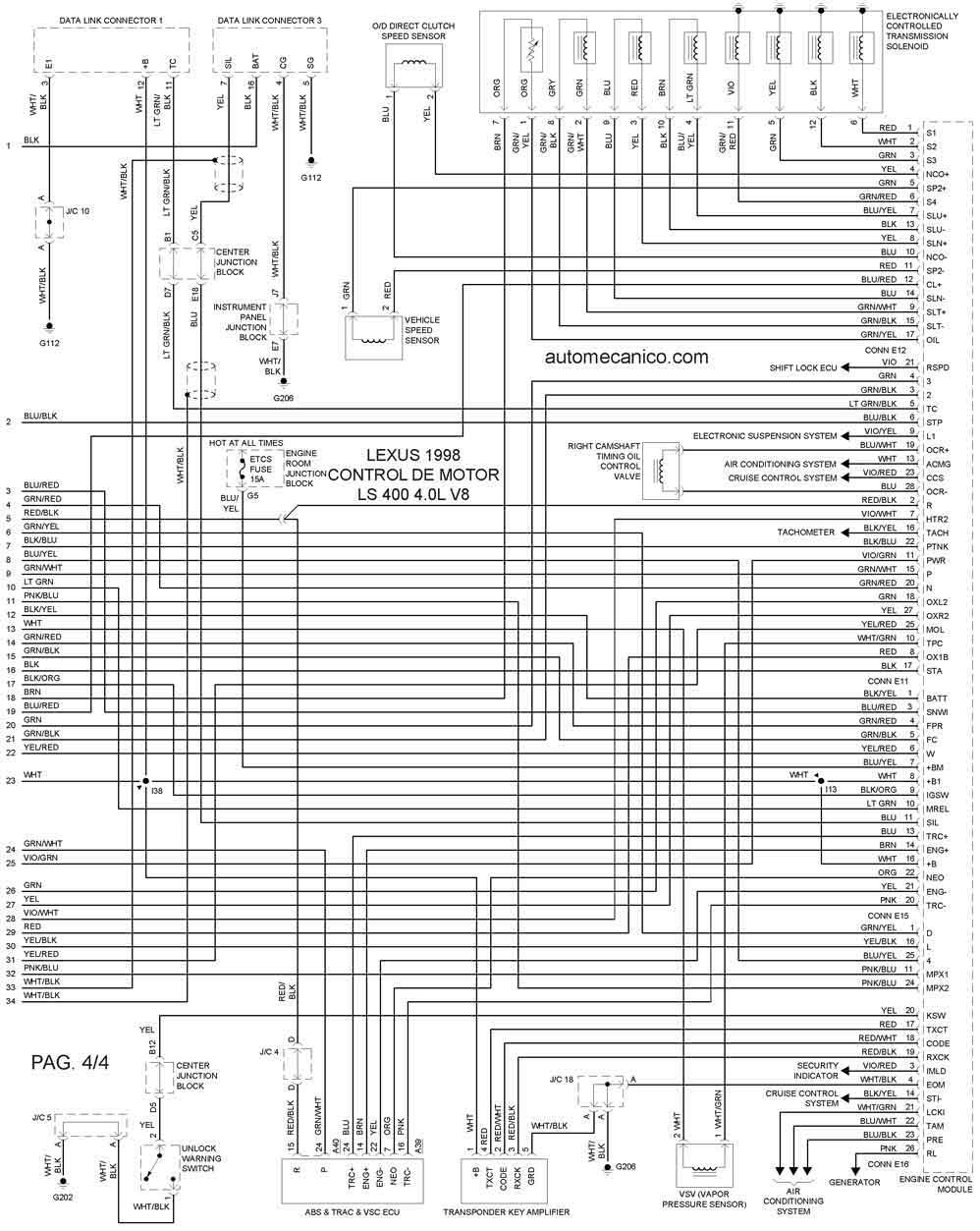

| 1998 | LS400 4.0L V8 | CONTROL DEL MOTOR 4/4 |
| Año | LEXUS | LX470 4.7L V8 |

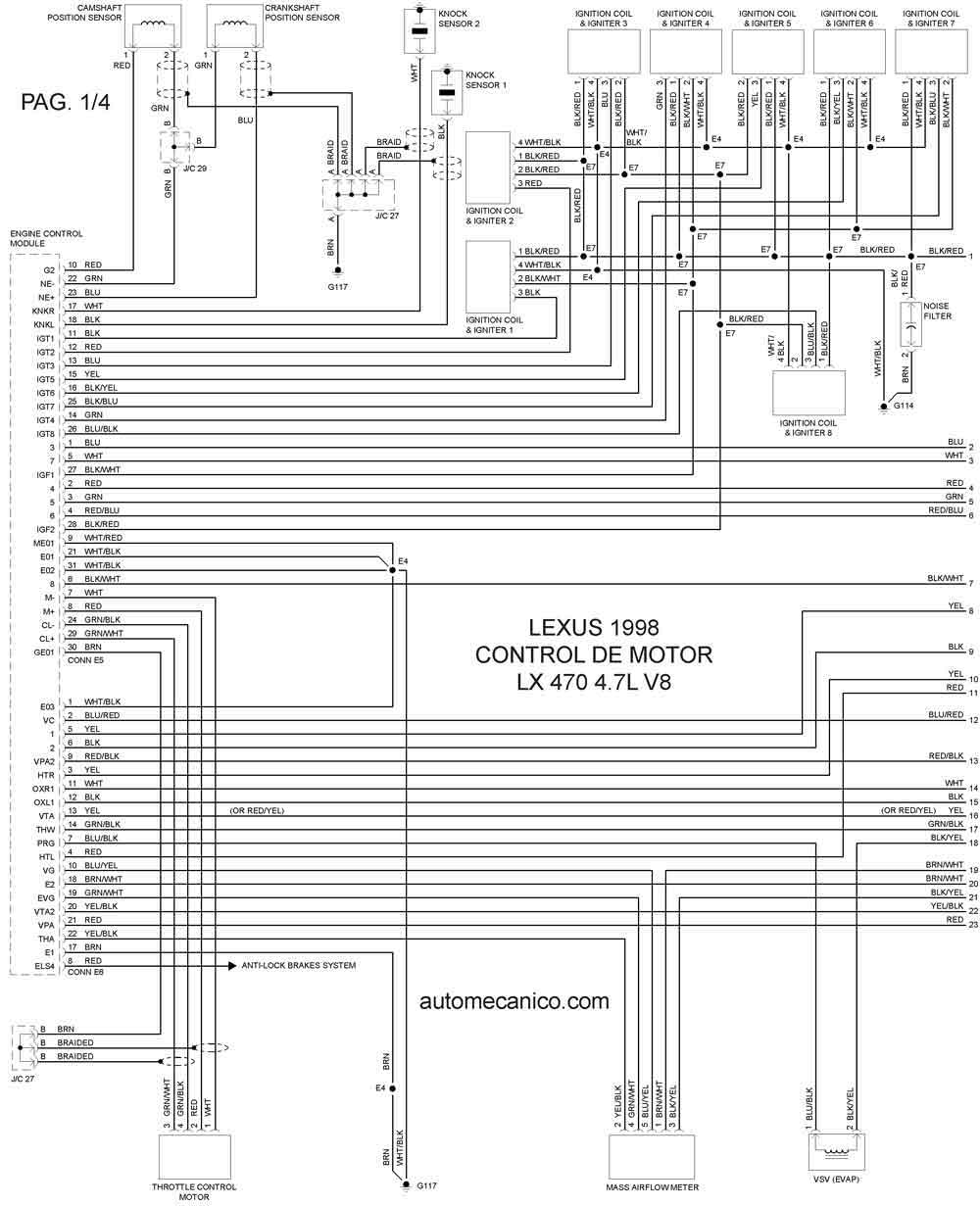

| 1998 | LX470 4.7L V8 | CONTROL DEL MOTOR 1/4 |

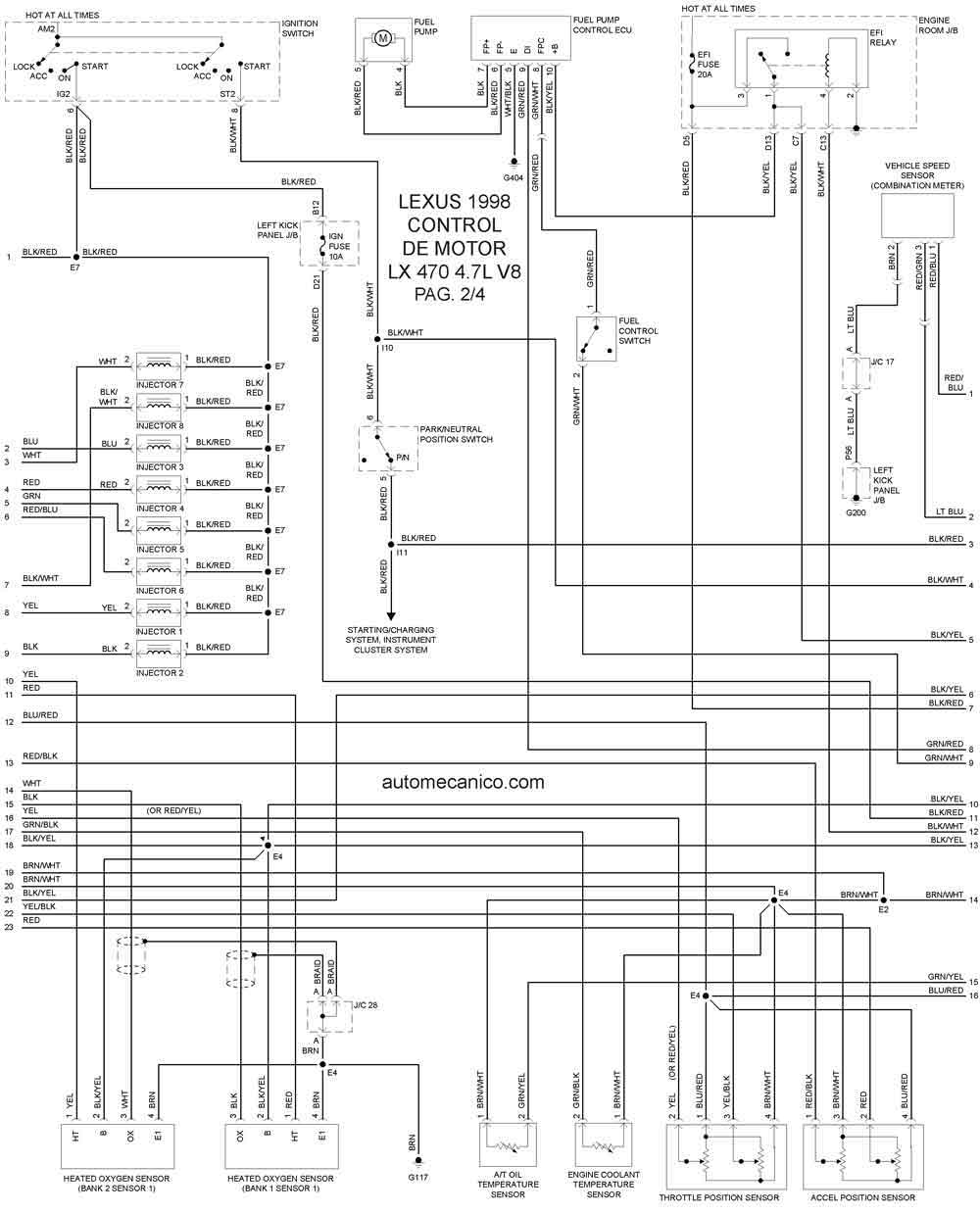

| 1998 | LX470 4.7L V8 | CONTROL DEL MOTOR 2/4 |

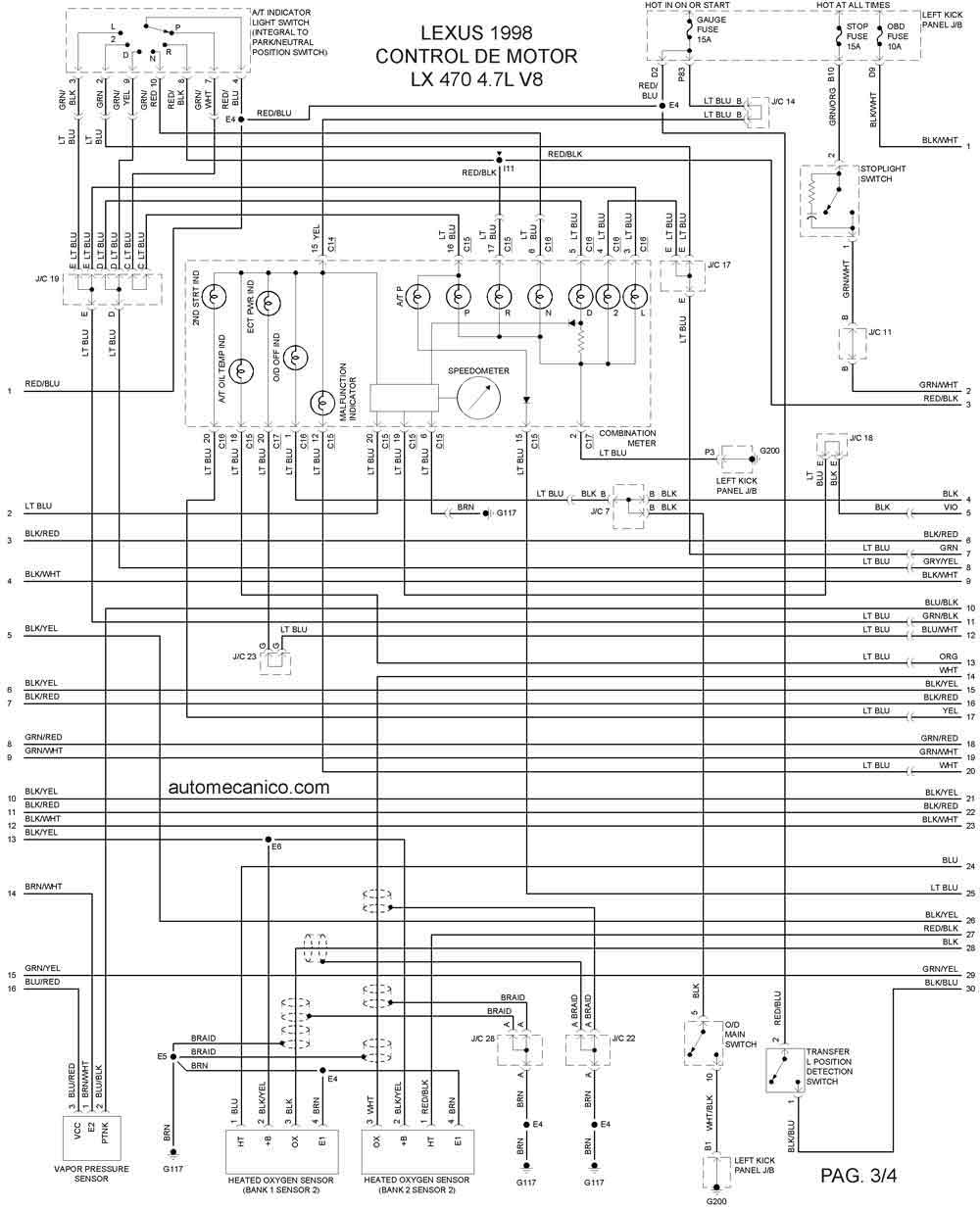

| 1998 | LX470 4.7L V8 | CONTROL DEL MOTOR 3/4 |
| 1998 | LX470 4.7L V8 | CONTROL DEL MOTOR 4/4 |
| Año | LEXUS | SC300 3.0L L6 - 6 Cil. |

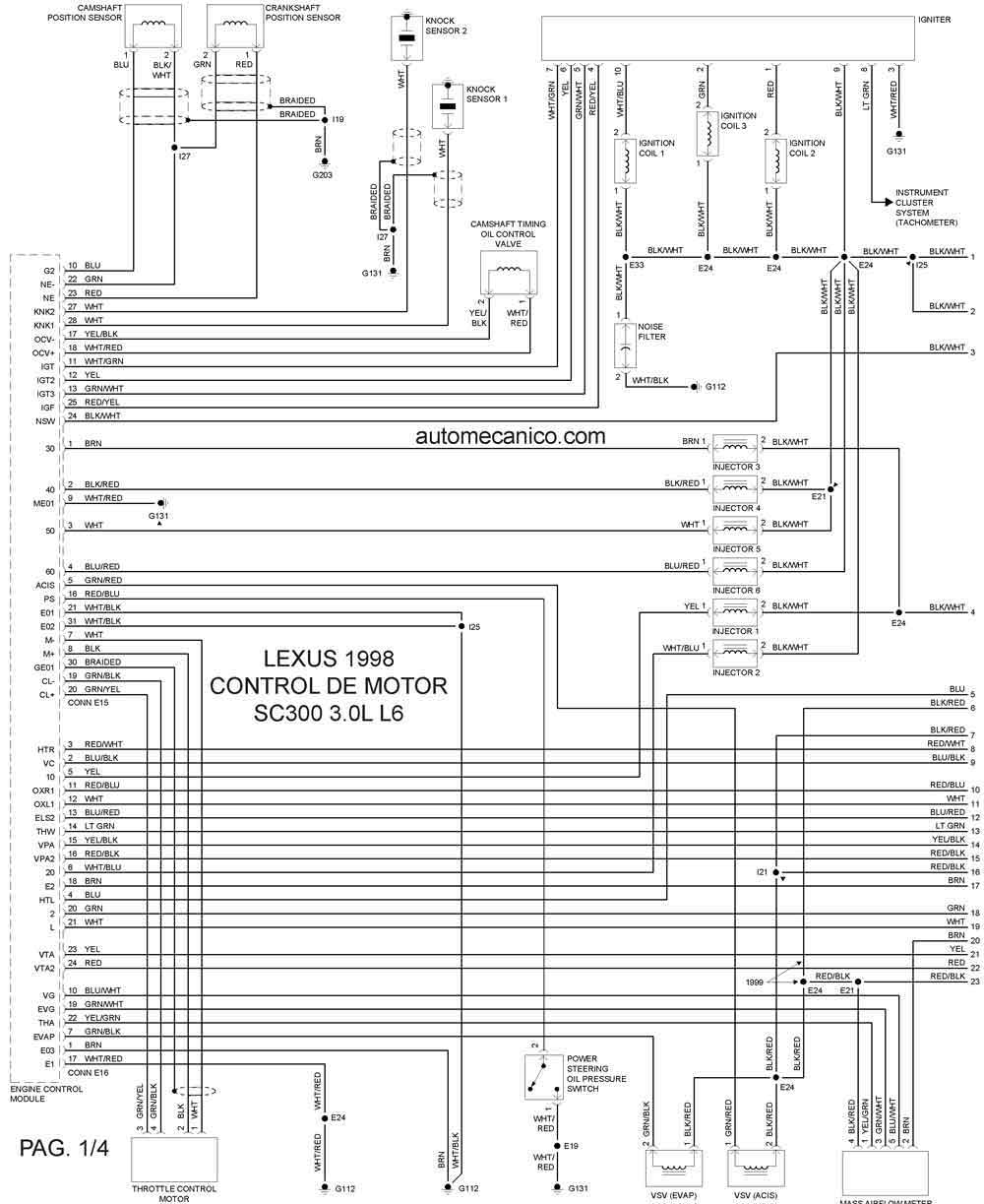

| 1998 | SC300 3.0L L6 6 CIL. | CONTROL DEL MOTOR 1/4 |

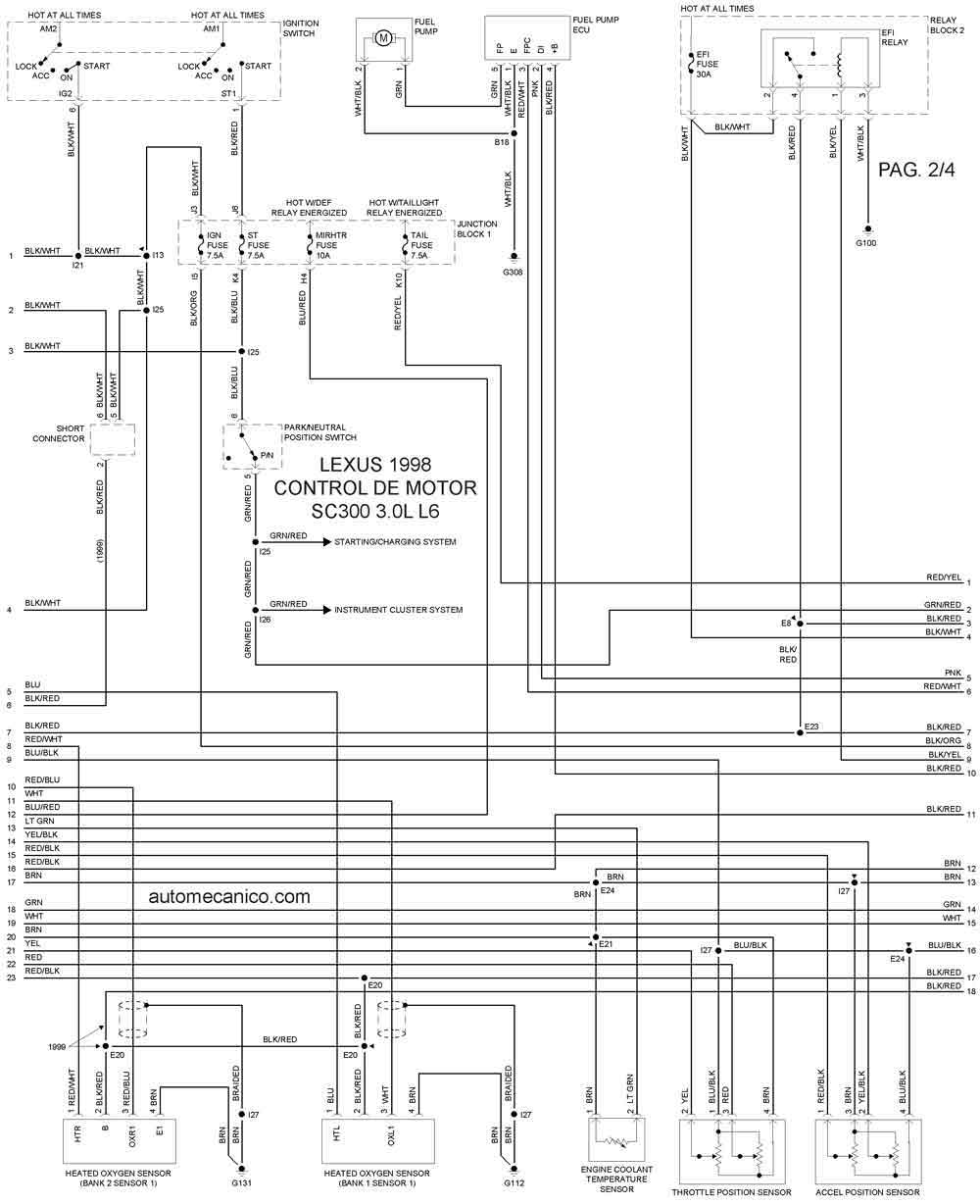

| 1998 | SC300 3.0L L6 6 CIL. | CONTROL DEL MOTOR 2/4 |

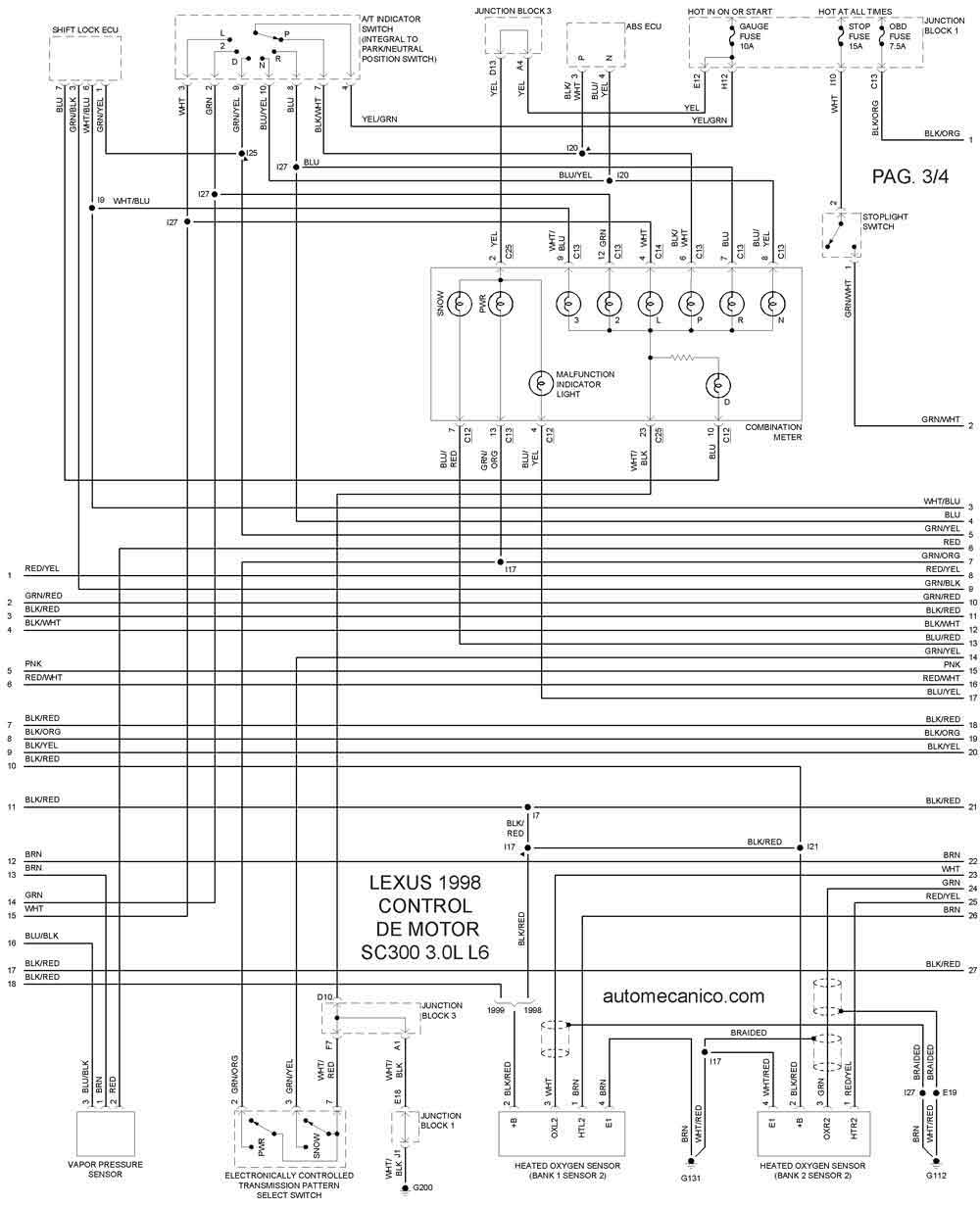

| 1998 | SC300 3.0L L6 6 CIL. | CONTROL DEL MOTOR 3/4 |

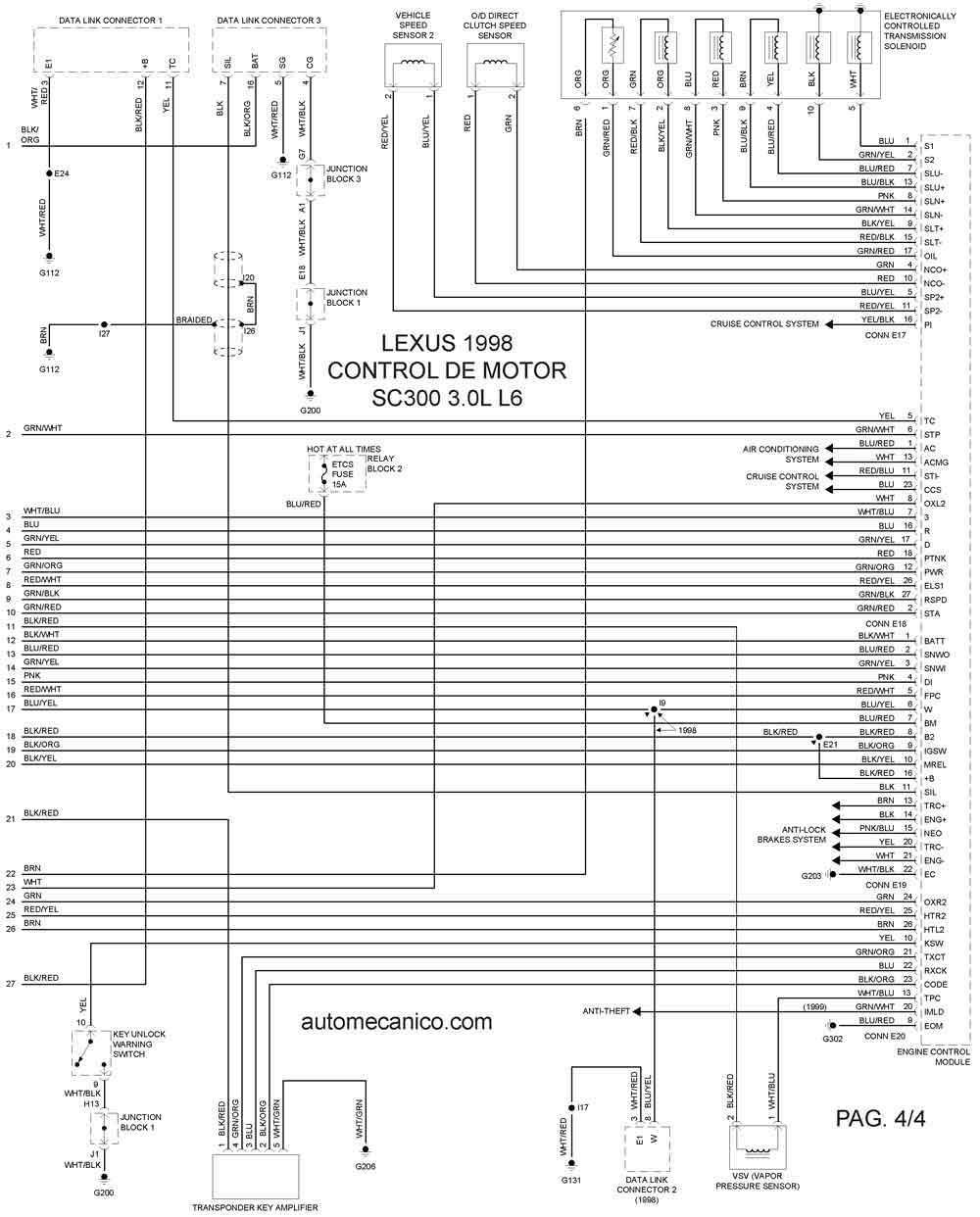

| 1998 | SC300 3.0L L6 6 CIL. | CONTROL DEL MOTOR 4/4 |
| Año | LEXUS | SC400 4.0L V8 |

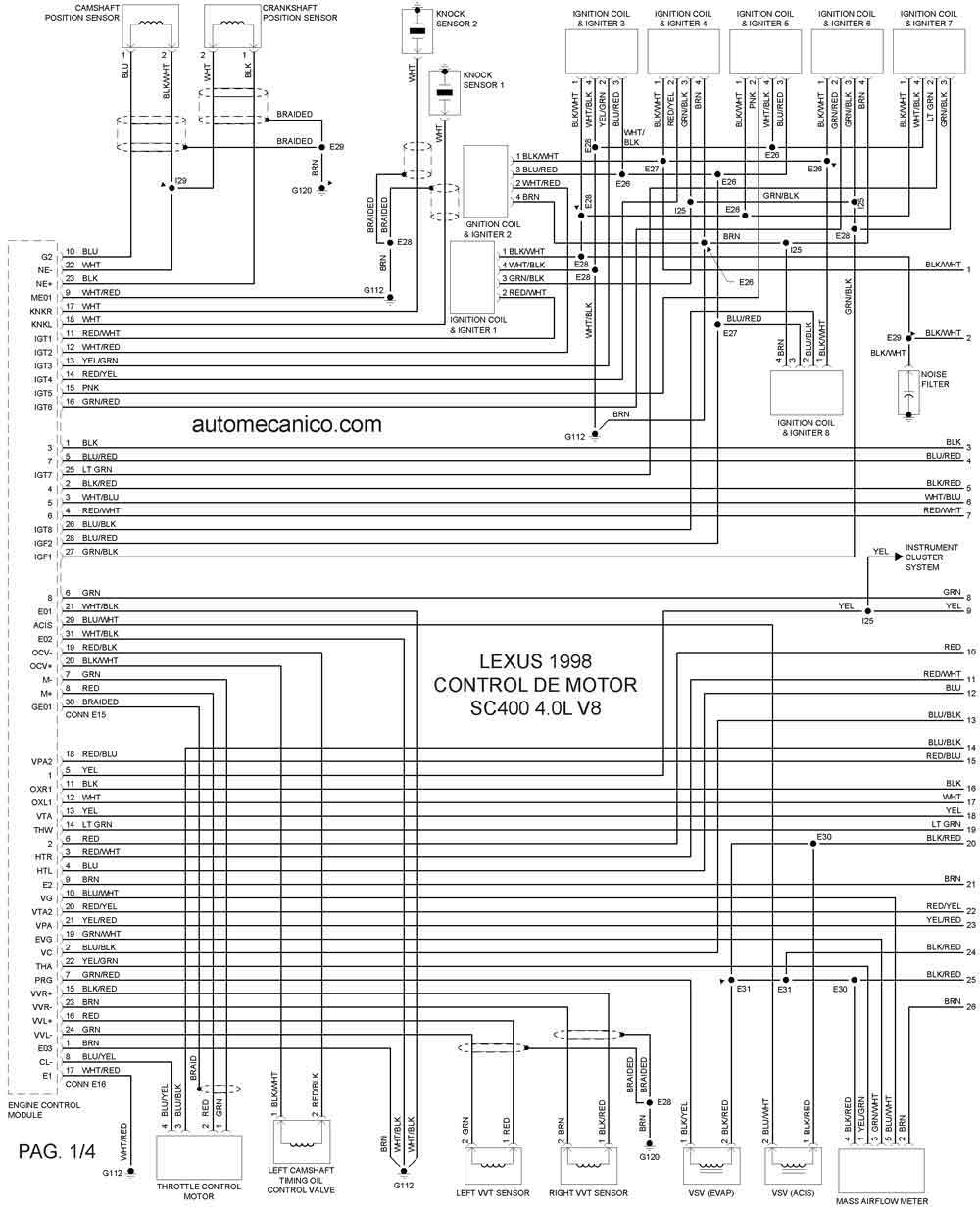

| 1998 | SC400 4.0L V8 | CONTROL DEL MOTOR 1/4 |

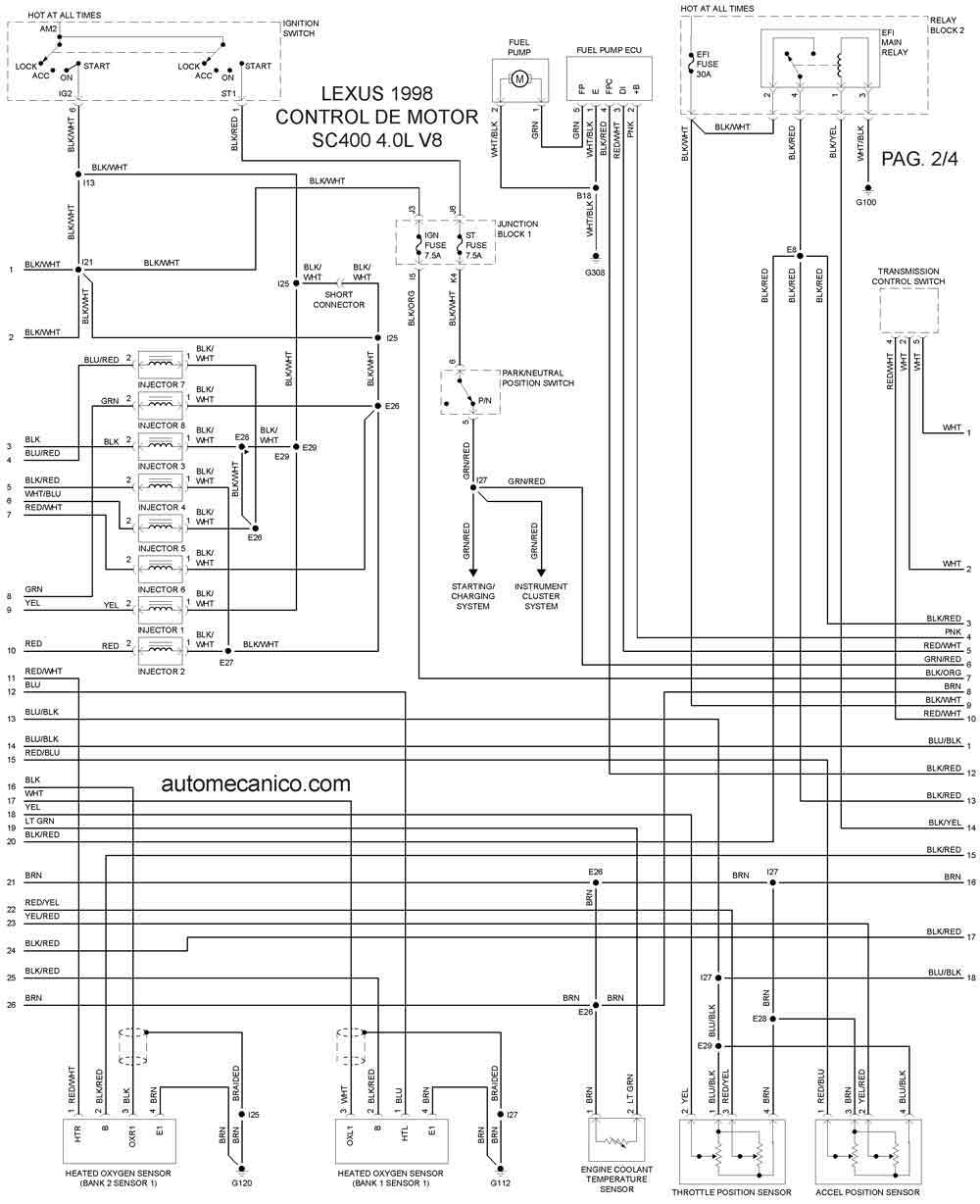

| 1998 | SC400 4.0L V8 | CONTROL DEL MOTOR 2/4 |

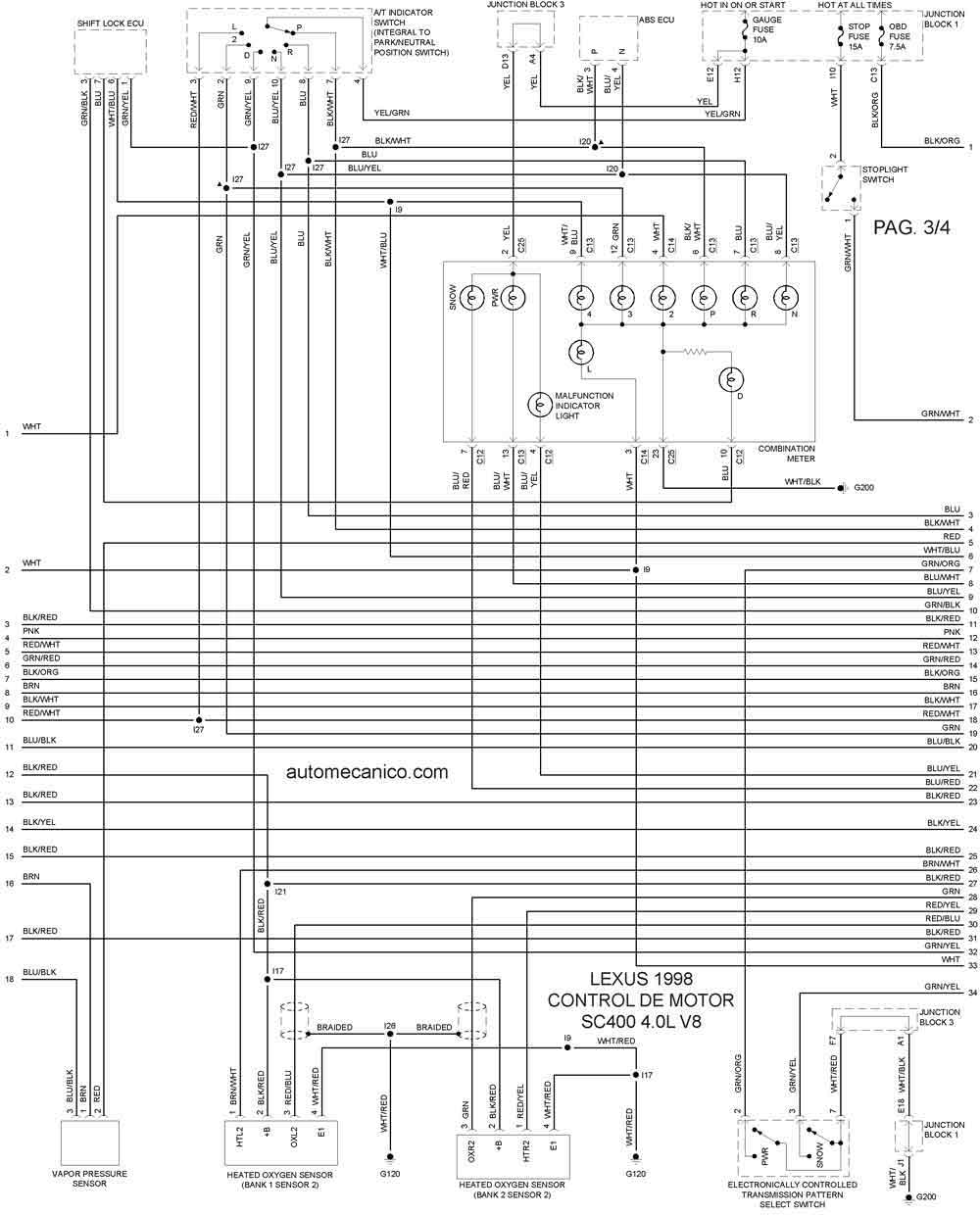

| 1998 | SC400 4.0L V8 | CONTROL DEL MOTOR 3/4 |

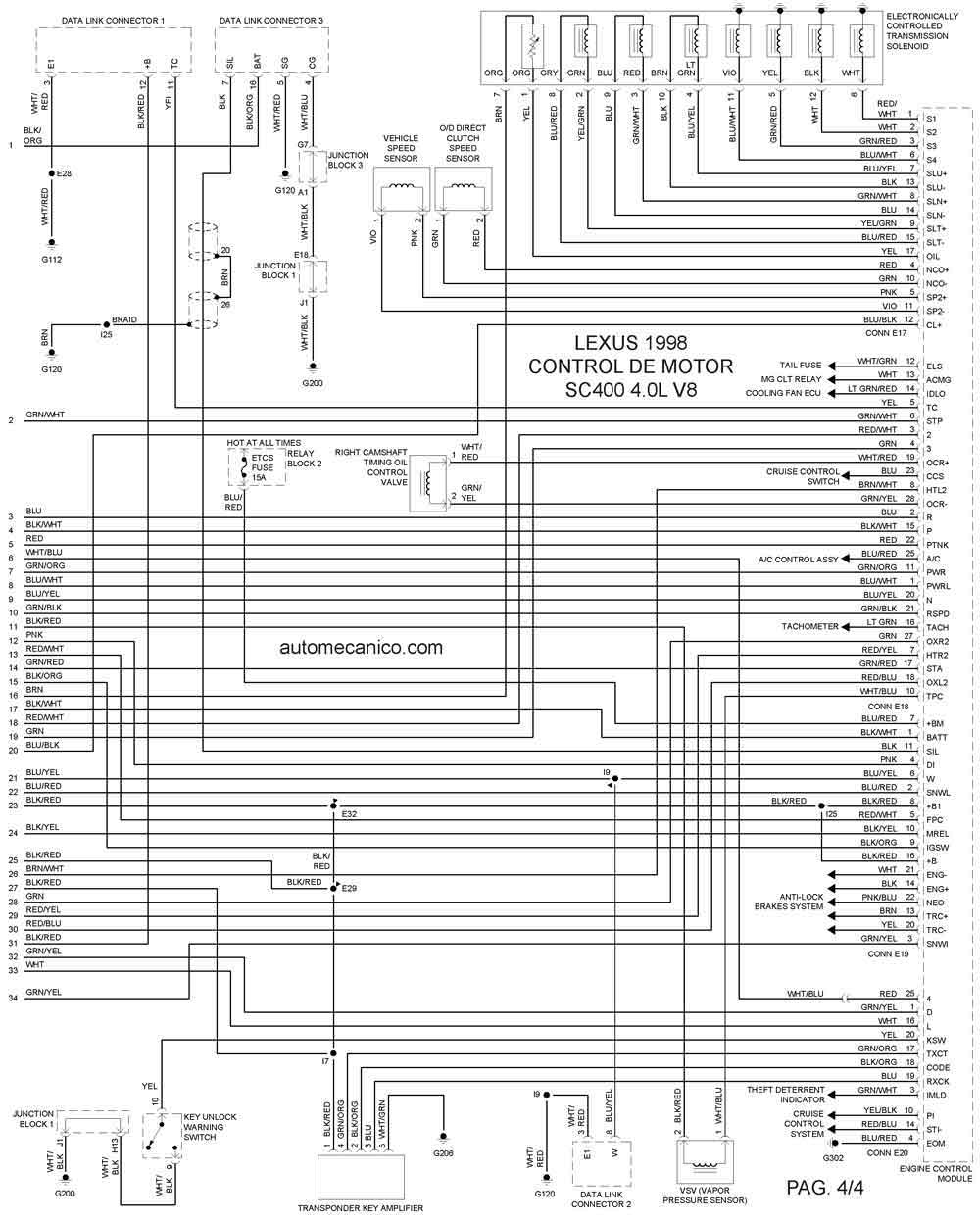

| 1998 | SC400 4.0L V8 | CONTROL DEL MOTOR 4/4 |
