| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MERCEDES BENZ 1998 |
DIAGRAMAS - MERCEDES BENZ: C230, C280, CLK, E320, E430 - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MERCEDES BENZ: C230, C280, CLK, E320, E430 - 1998 - |
| Año | MERCEDES BENZ | C 230 2.3L L4 4 CIL. |

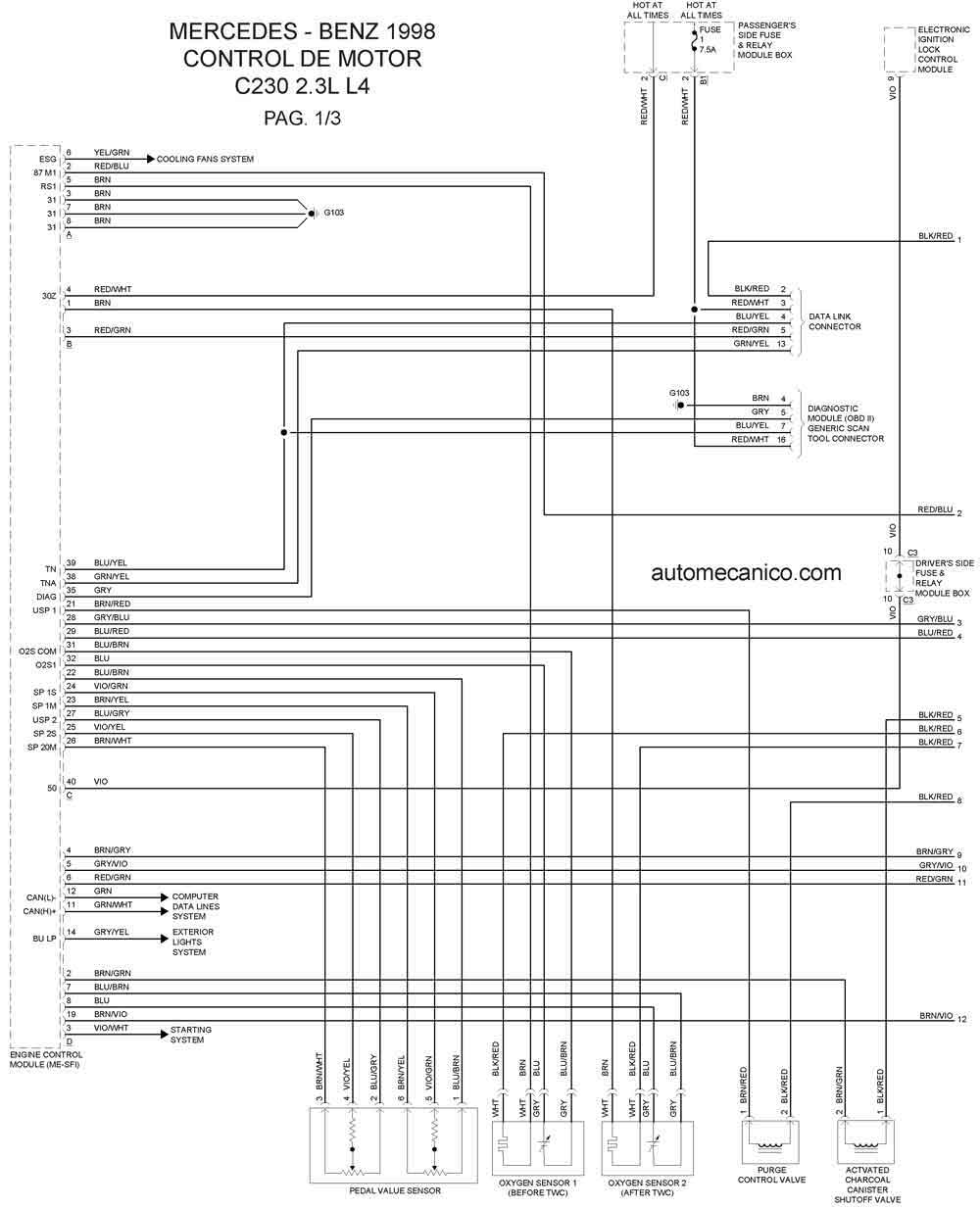

| 1998 | C230 2.3L 4 CIL. | CONTROL DEL MOTOR 1/3 |

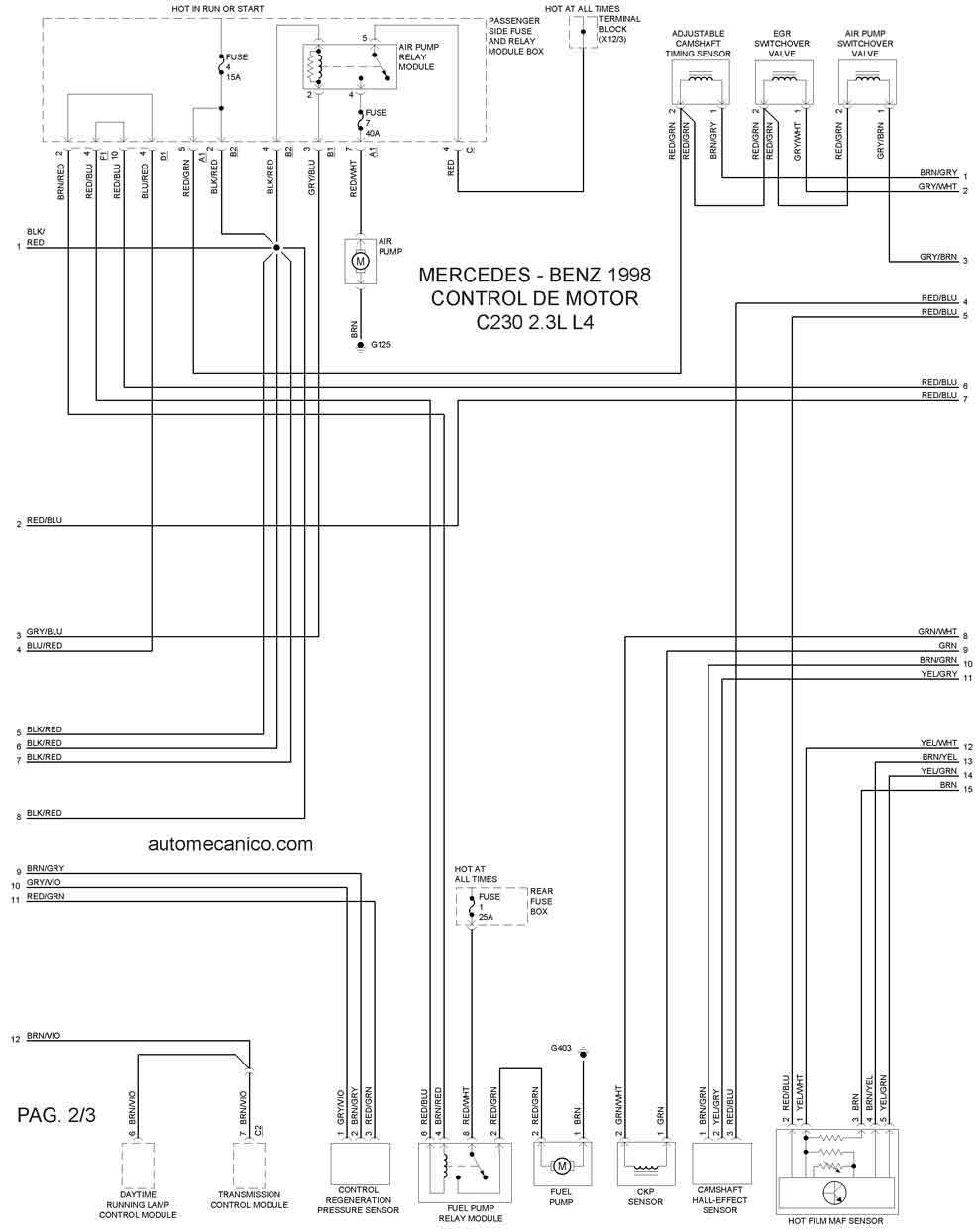

| 1998 | C230 2.3L 4 CIL. | CONTROL DEL MOTOR 2/3 |

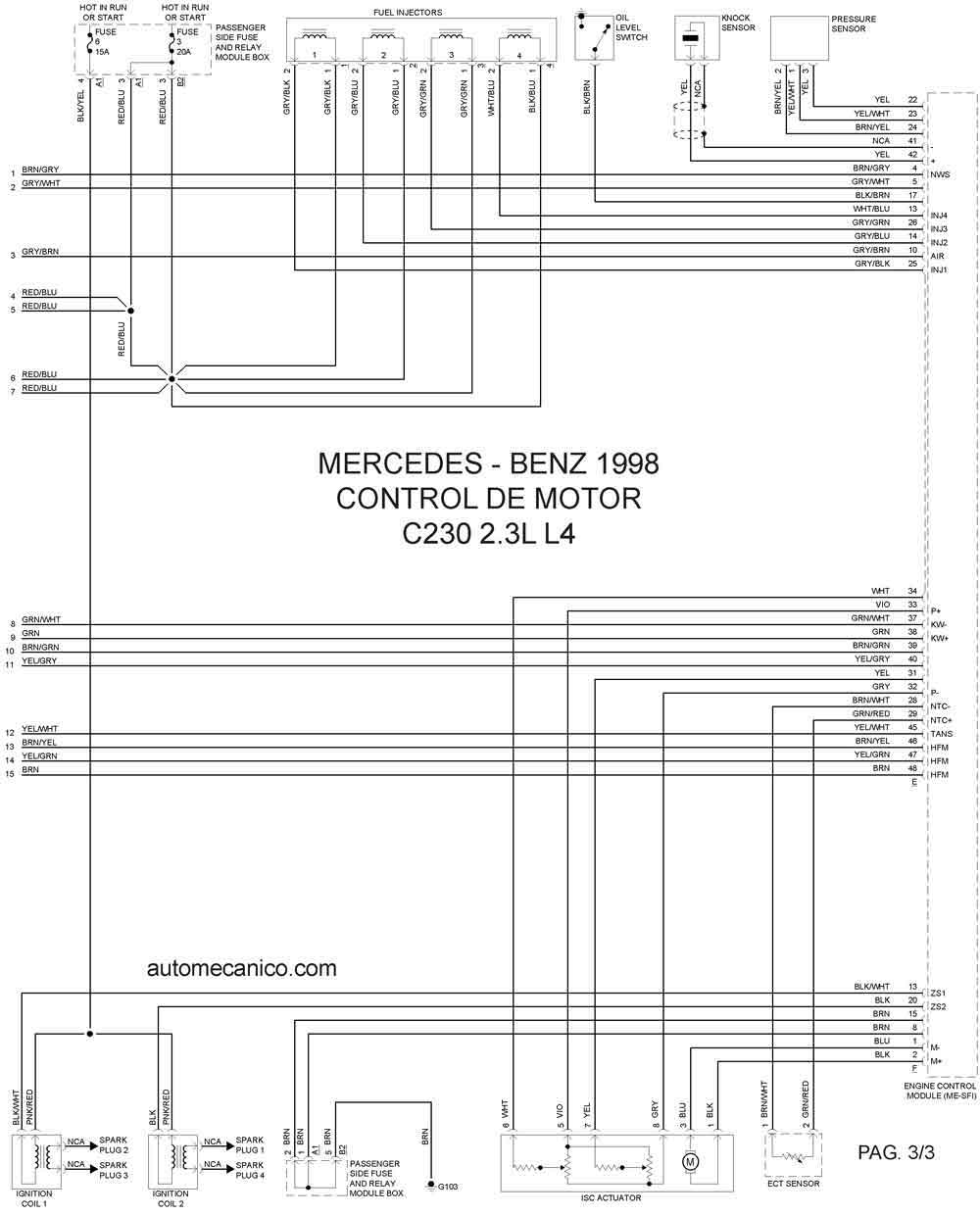

| 1998 | C230 2.3L 4 CIL. | CONTROL DEL MOTOR 3/3 |
| Año | MERCEDES BENZ | C 280 2.8LV6 |

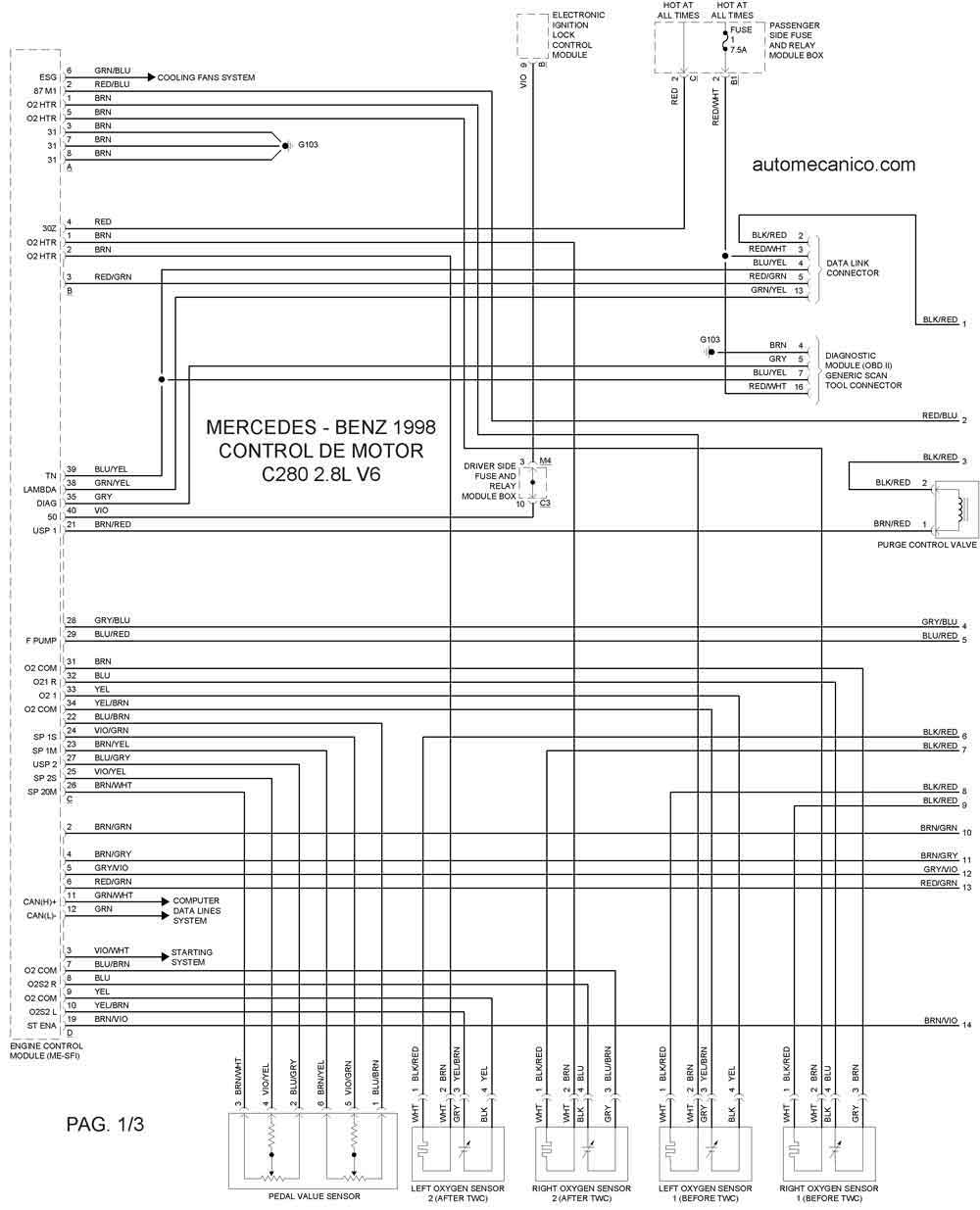

| 1998 | C280 2.8L V6 | CONTROL DEL MOTOR 1/3 |

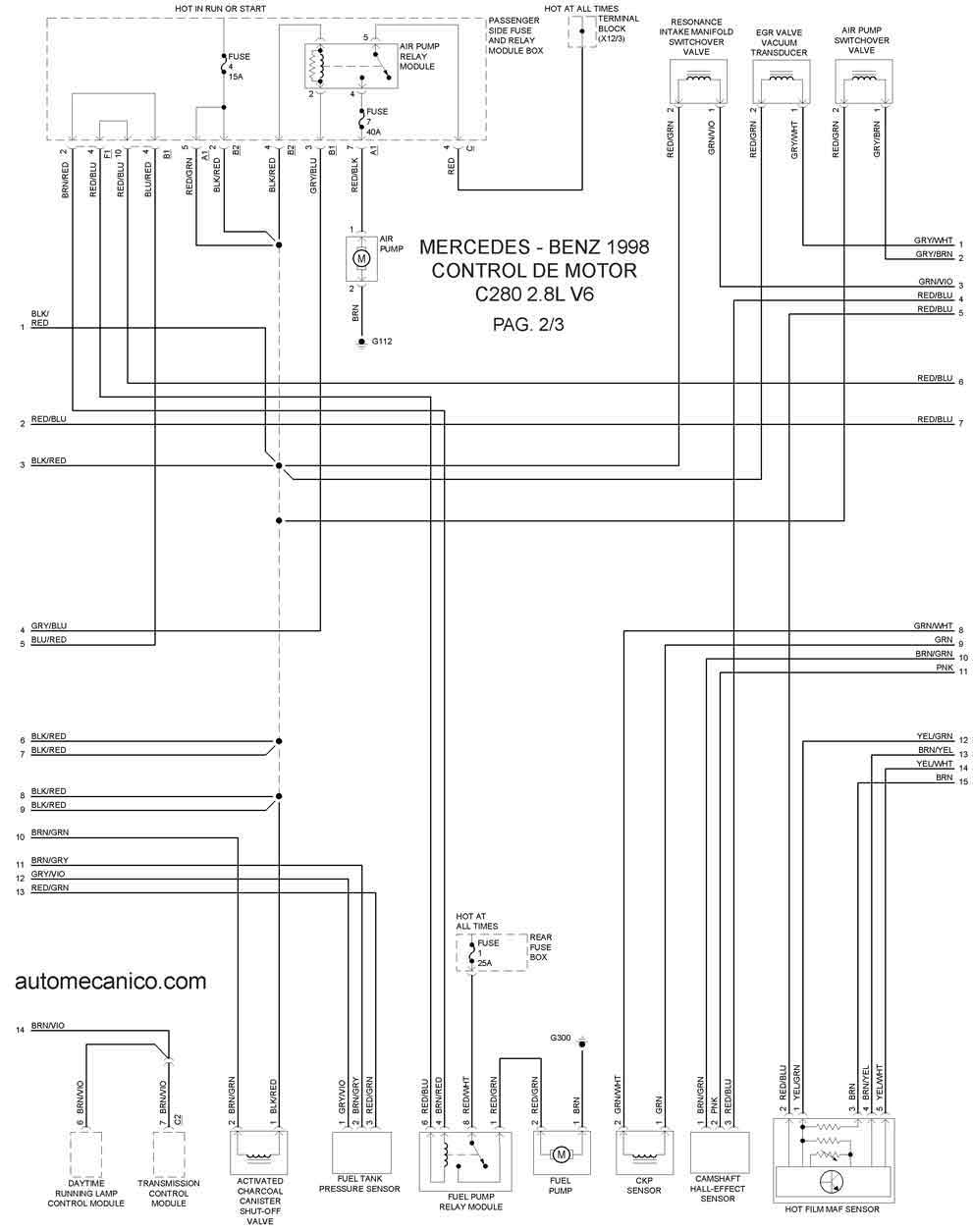

| 1998 | C280 2.8L V6 | CONTROL DEL MOTOR 2/3 |

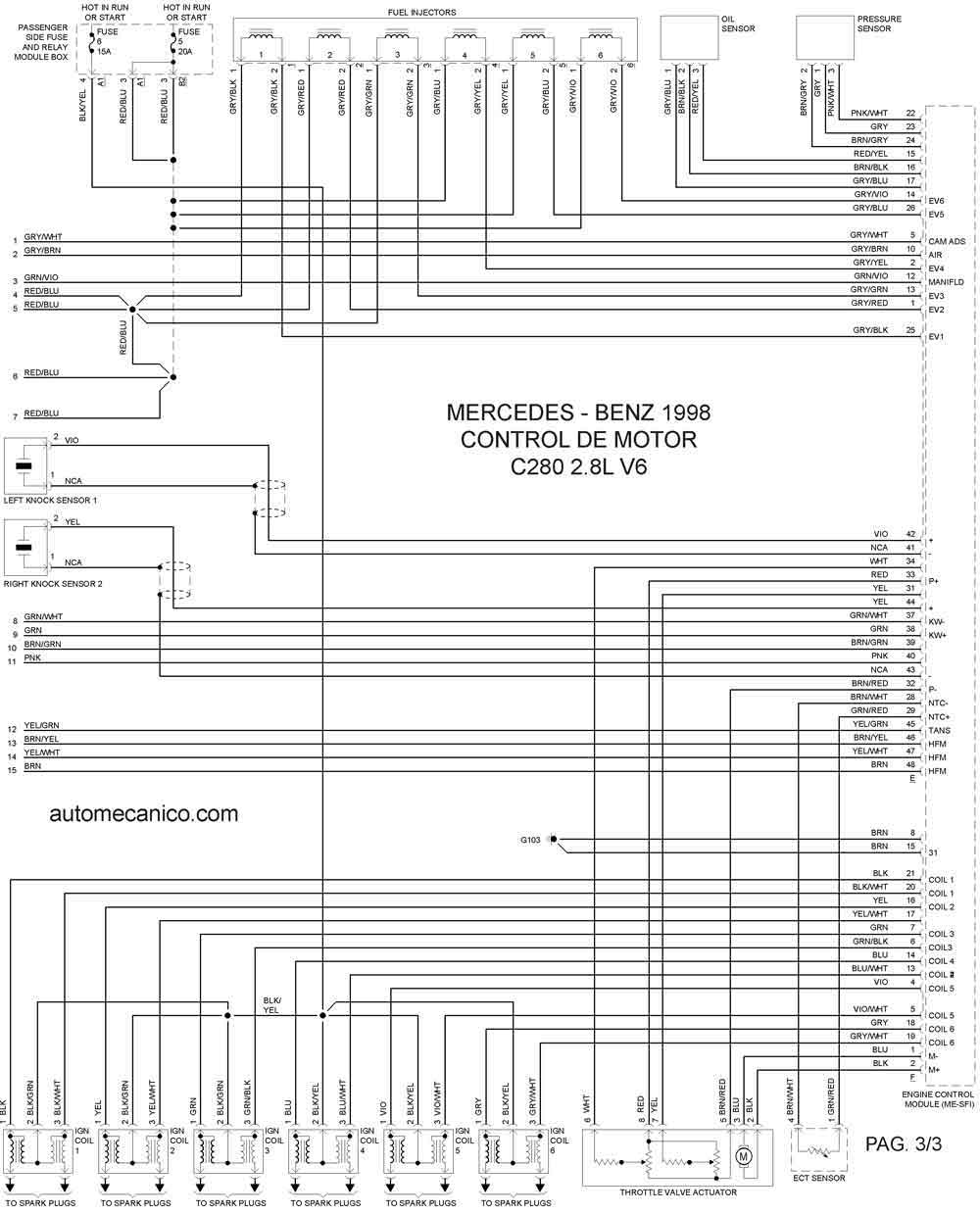

| 1998 | C280 2.8L V6 | CONTROL DEL MOTOR 3/3 |
| Año | MERCEDES BENZ | CL K320 3.2LV6 |

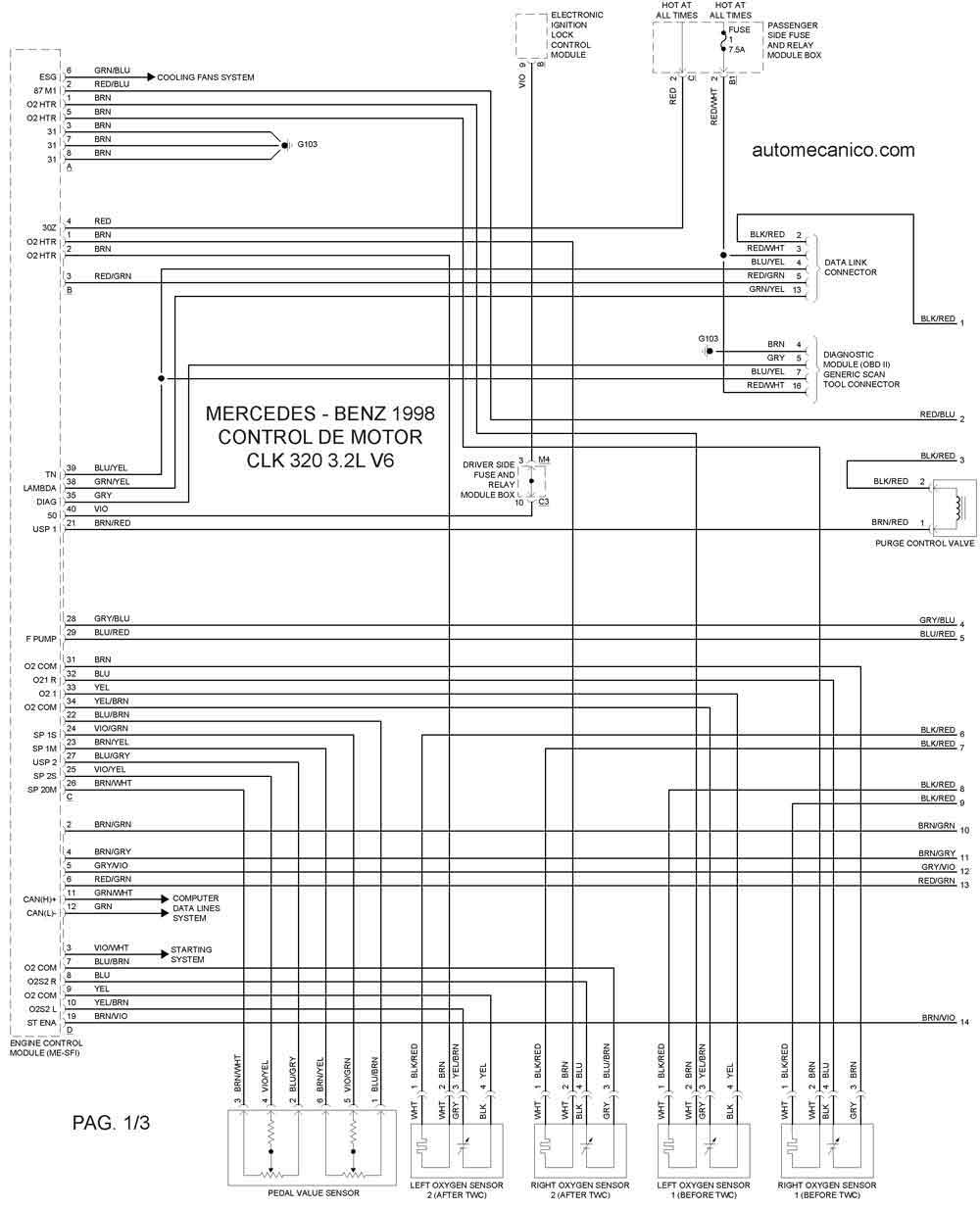

| 1998 | CLK 3.2L V6 | CONTROL DEL MOTOR 1/3 |

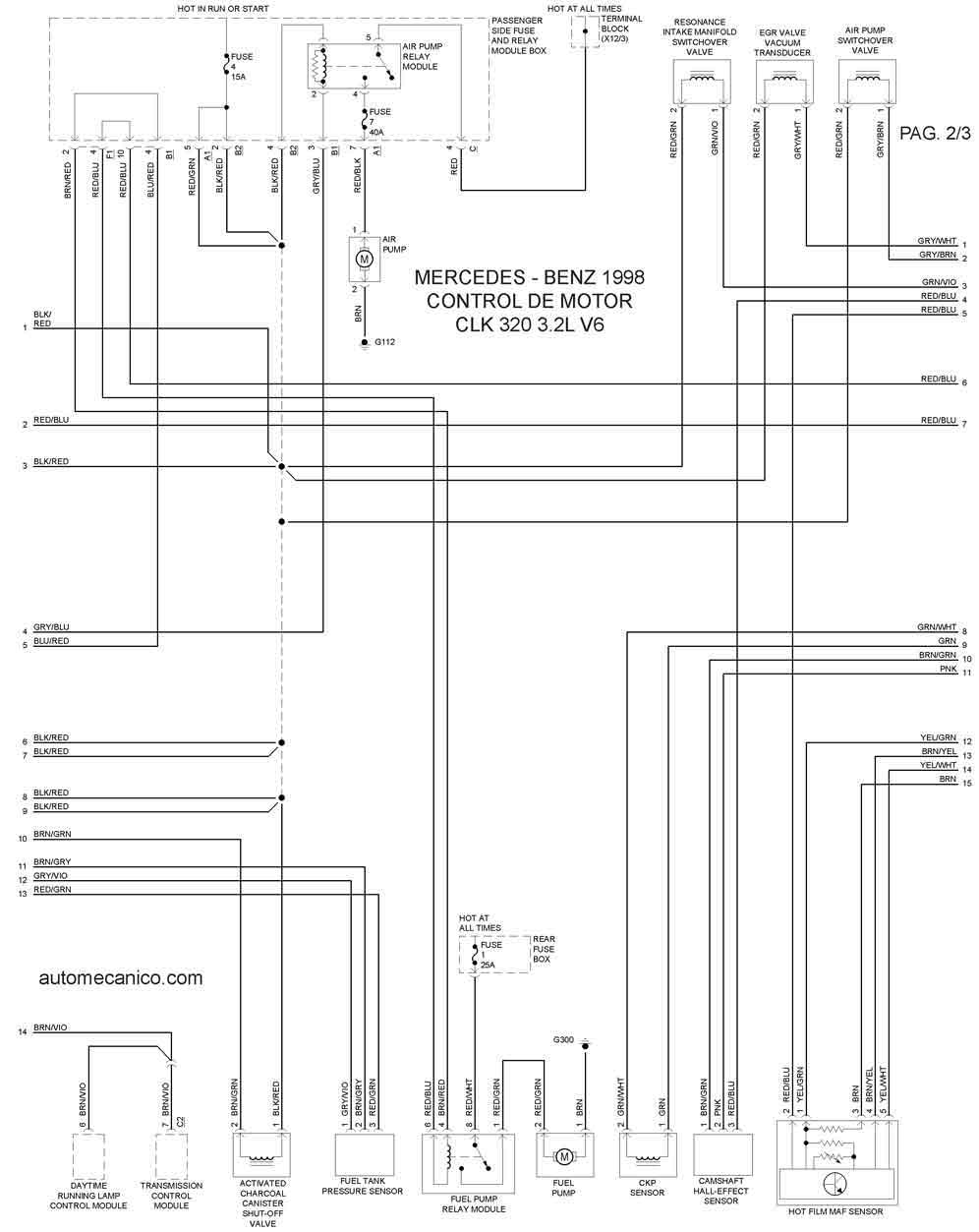

| 1998 | CLK 3.2L V6 | CONTROL DEL MOTOR 2/3 |
| 1998 | CLK 3.2L V6 | CONTROL DEL MOTOR 3/3 |
| Año | MERCEDES BENZ - Diesel | E 300D 3.0L L6 DIiesel |

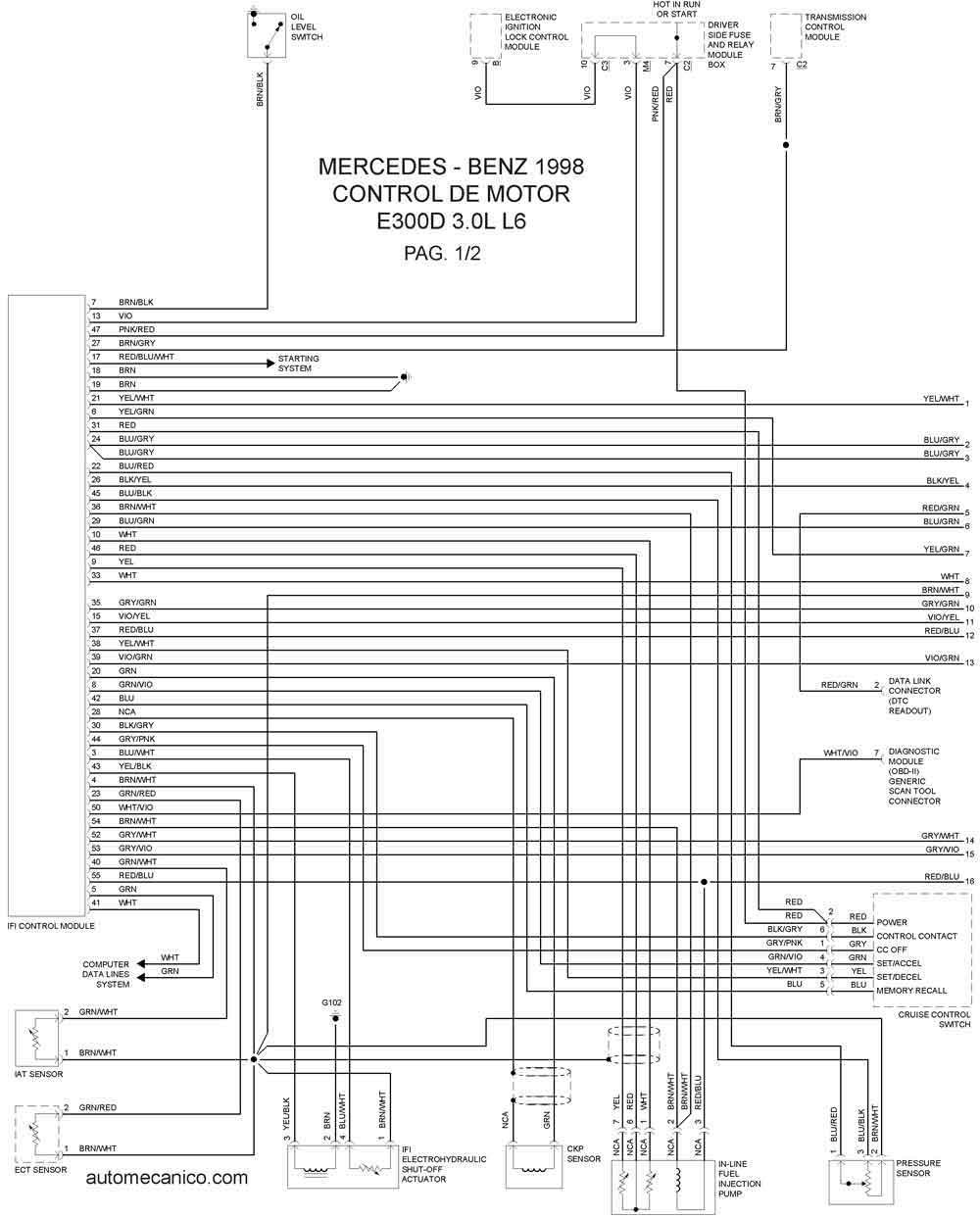

| 1998 | E300D 3.0L L6 - 6 Cil | CONTROL DEL MOTOR 1/2 |

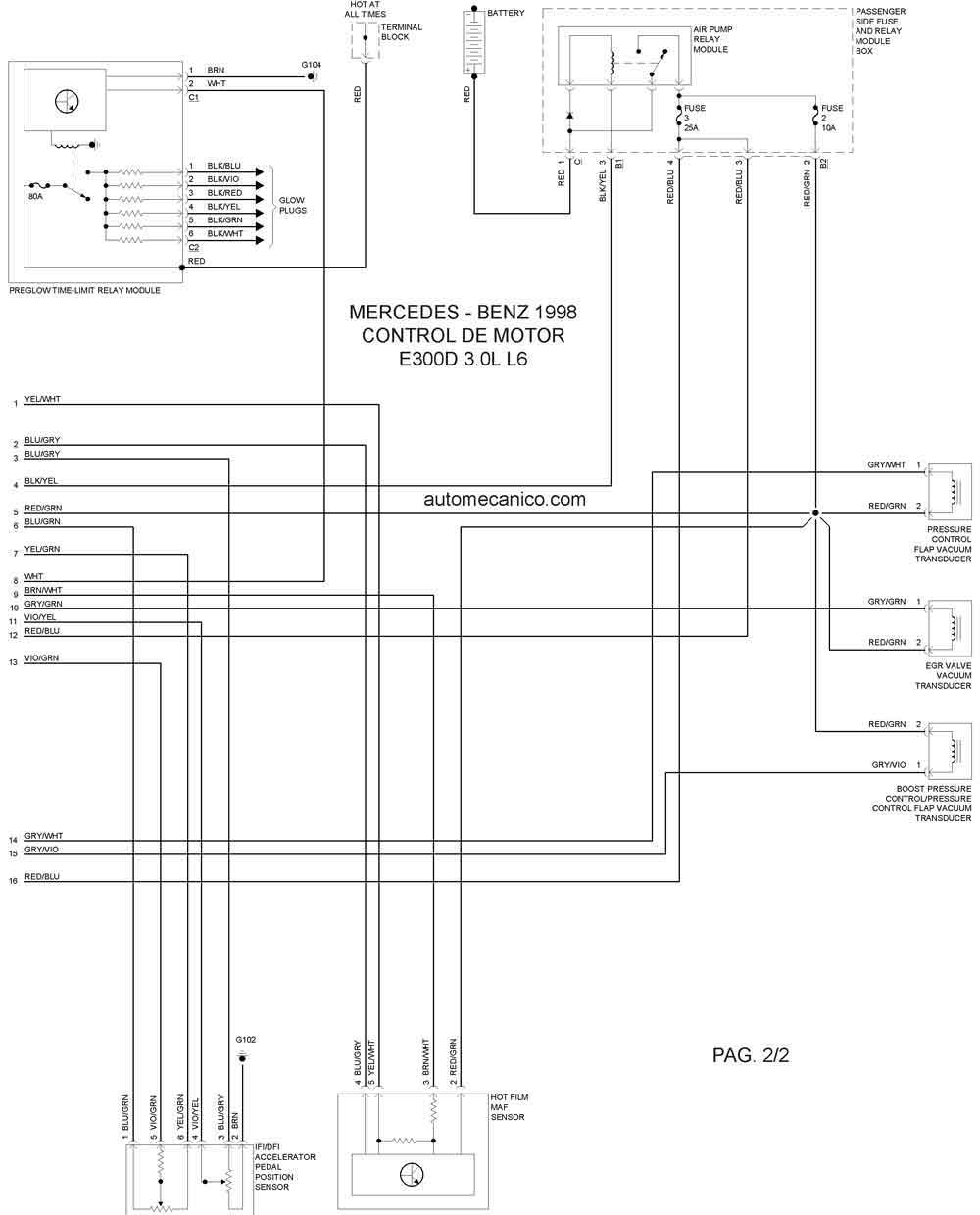

| 1998 | E300D 3.0L L6 - 6 Cil | CONTROL DEL MOTOR 2/2 |
| Año | MERCEDES BENZ | E 320 3.2LV6 |

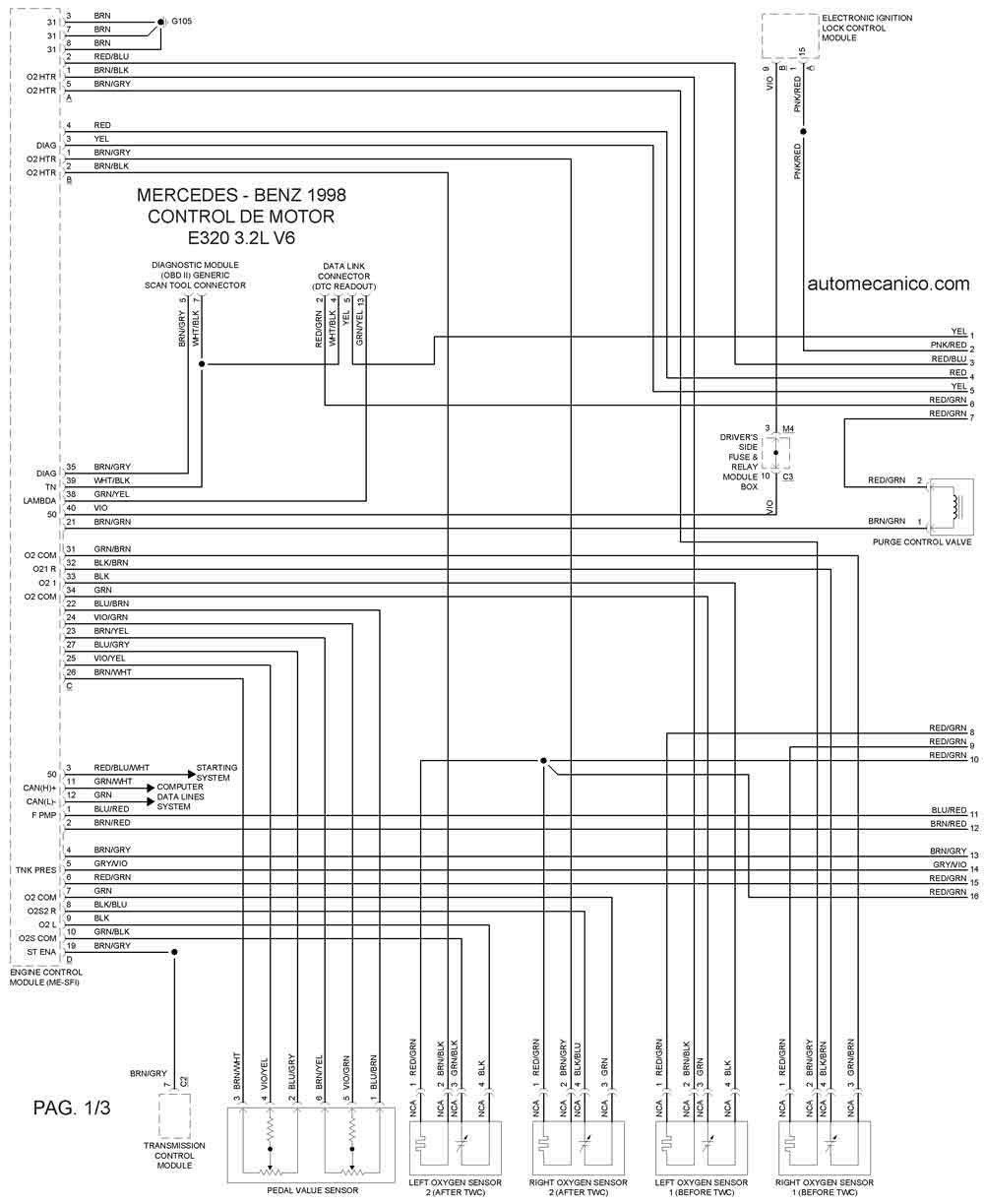

| 1998 | E320 3.2L V6 | CONTROL DEL MOTOR 1/3 |

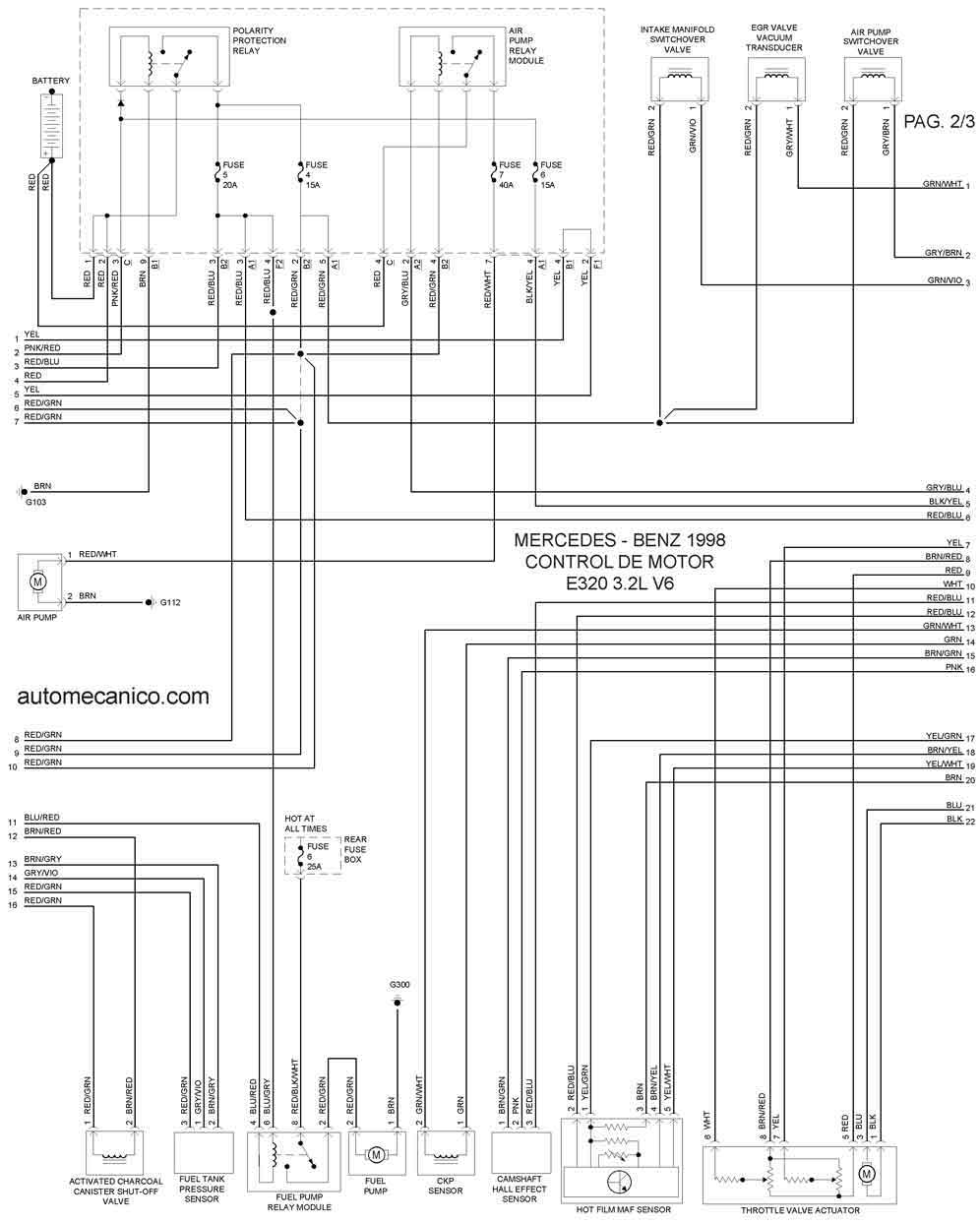

| 1998 | E320 3.2L V6 | CONTROL DEL MOTOR 2/3 |

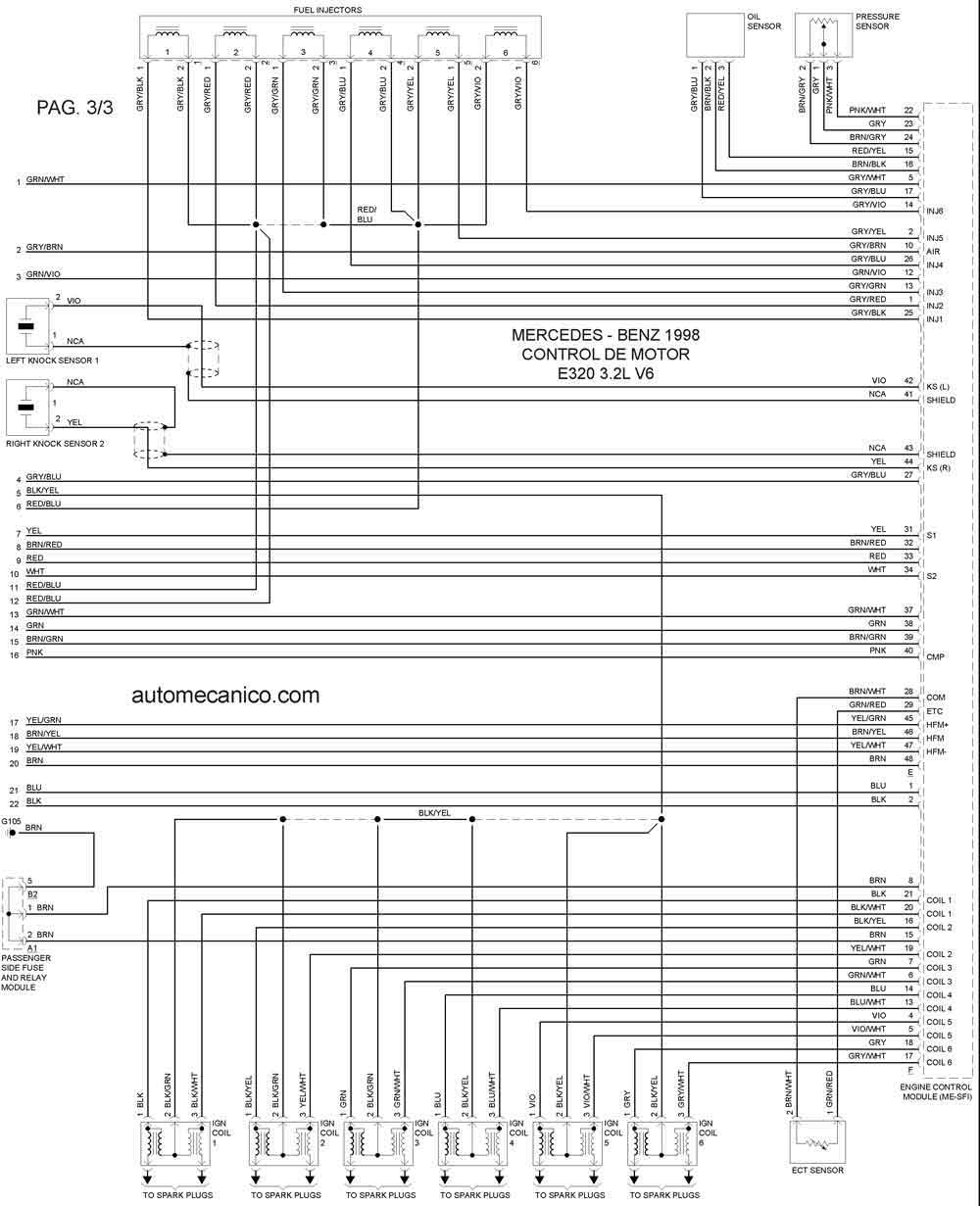

| 1998 | E320 3.2L V6 | CONTROL DEL MOTOR 3/3 |
| Año | MERCEDES BENZ | E 430 4.3LV8 |

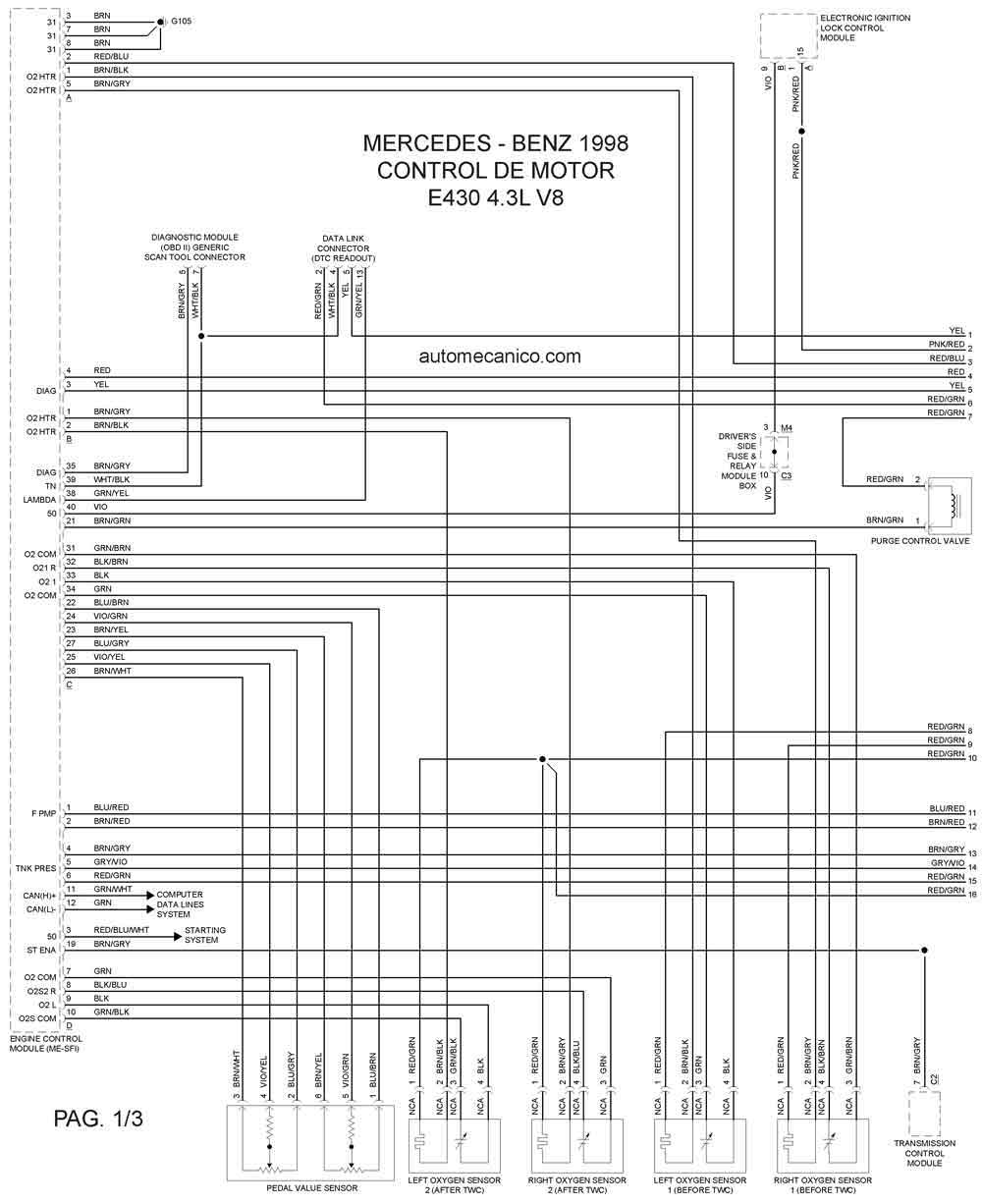

| 1998 | E430 4.3L V8 | CONTROL DEL MOTOR 1/3 |

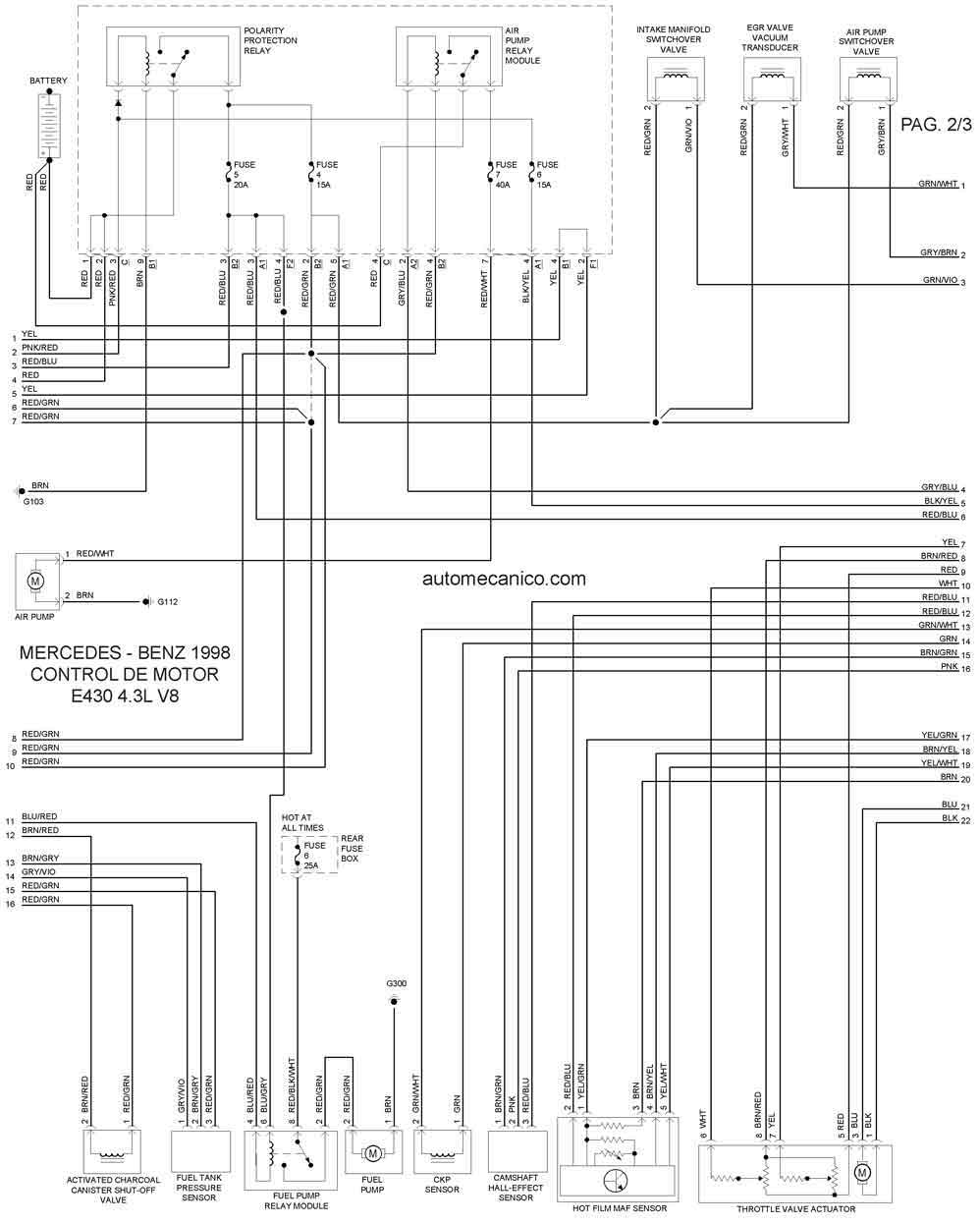

| 1998 | E430 4.3L V8 | CONTROL DEL MOTOR 2/3 |

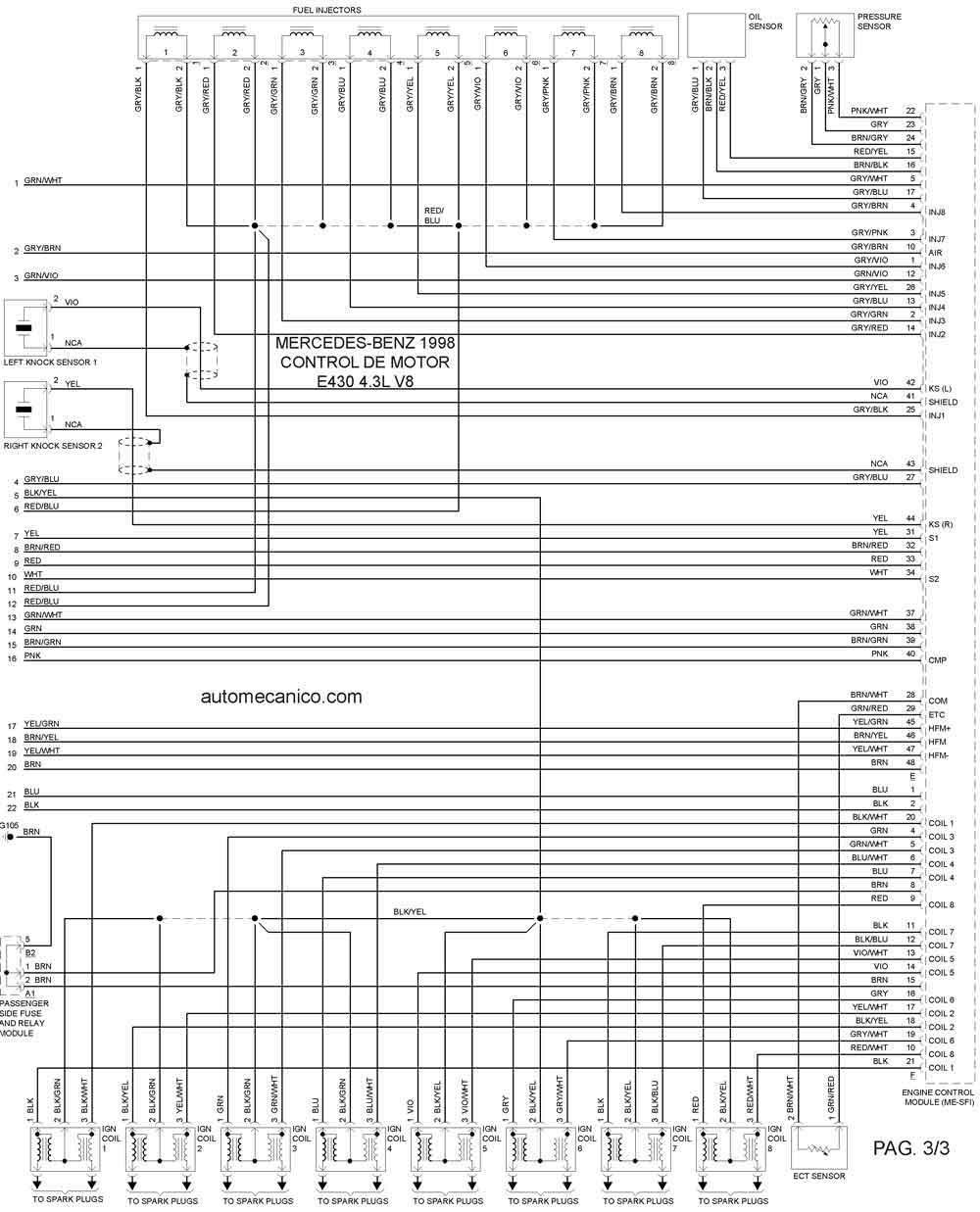

| 1998 | E430 4.3L V8 | CONTROL DEL MOTOR 3/3 |
