CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MERCEDES BENZ 1998

DIAGRAMAS - MERCEDES BENZ: ML320. S320, S420, S500, SLK - 1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / MERCEDES BENZ: ML320. S320, S420, S500, SLK - 1998 -
Año MERCEDES BENZ ML320 - 3.2L V6 Early produc

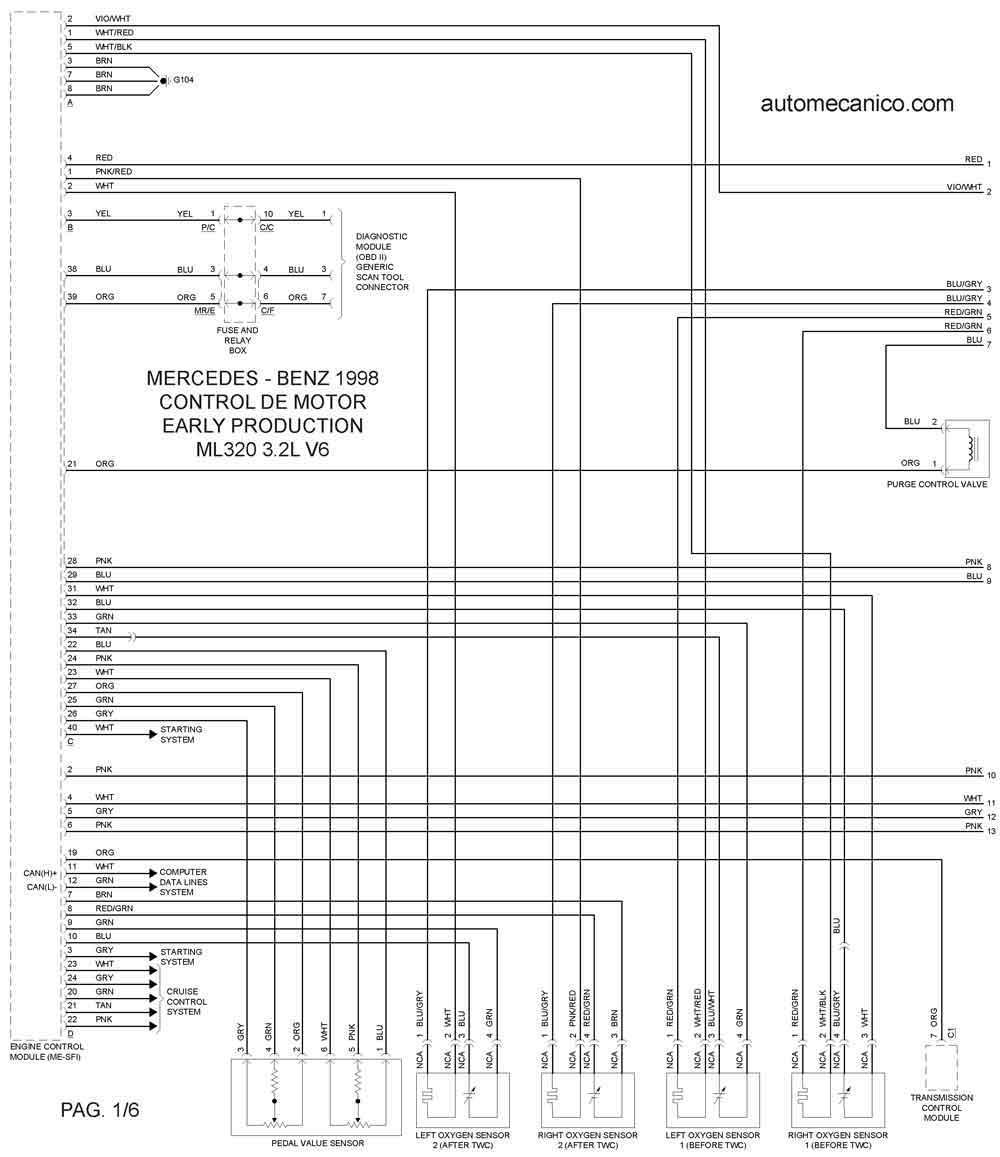

1998 ML320 - 3.2L V6 CONTROL DEL MOTOR 1/3

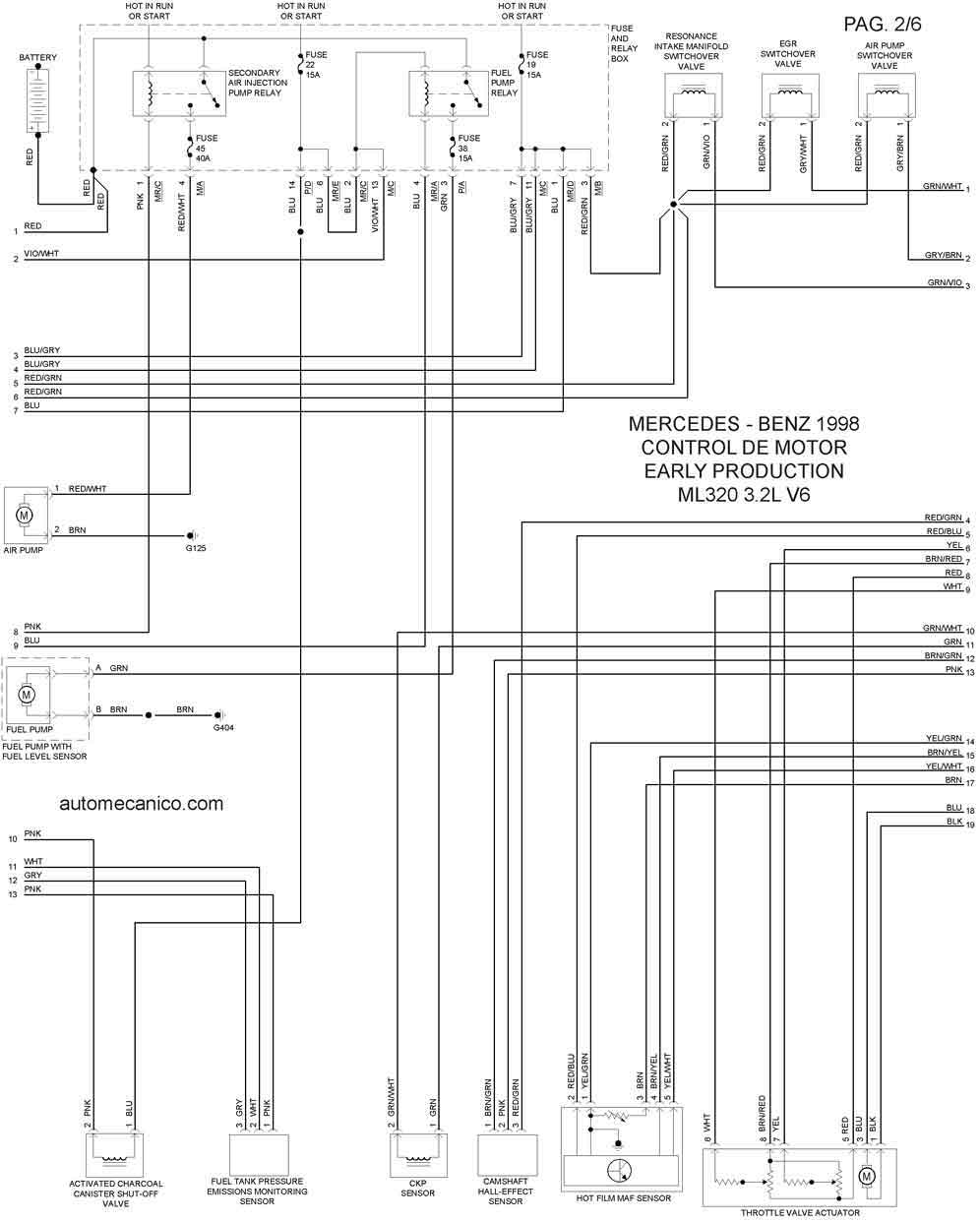

1998 ML320 - 3.2L V6  CONTROL DEL MOTOR 2/3

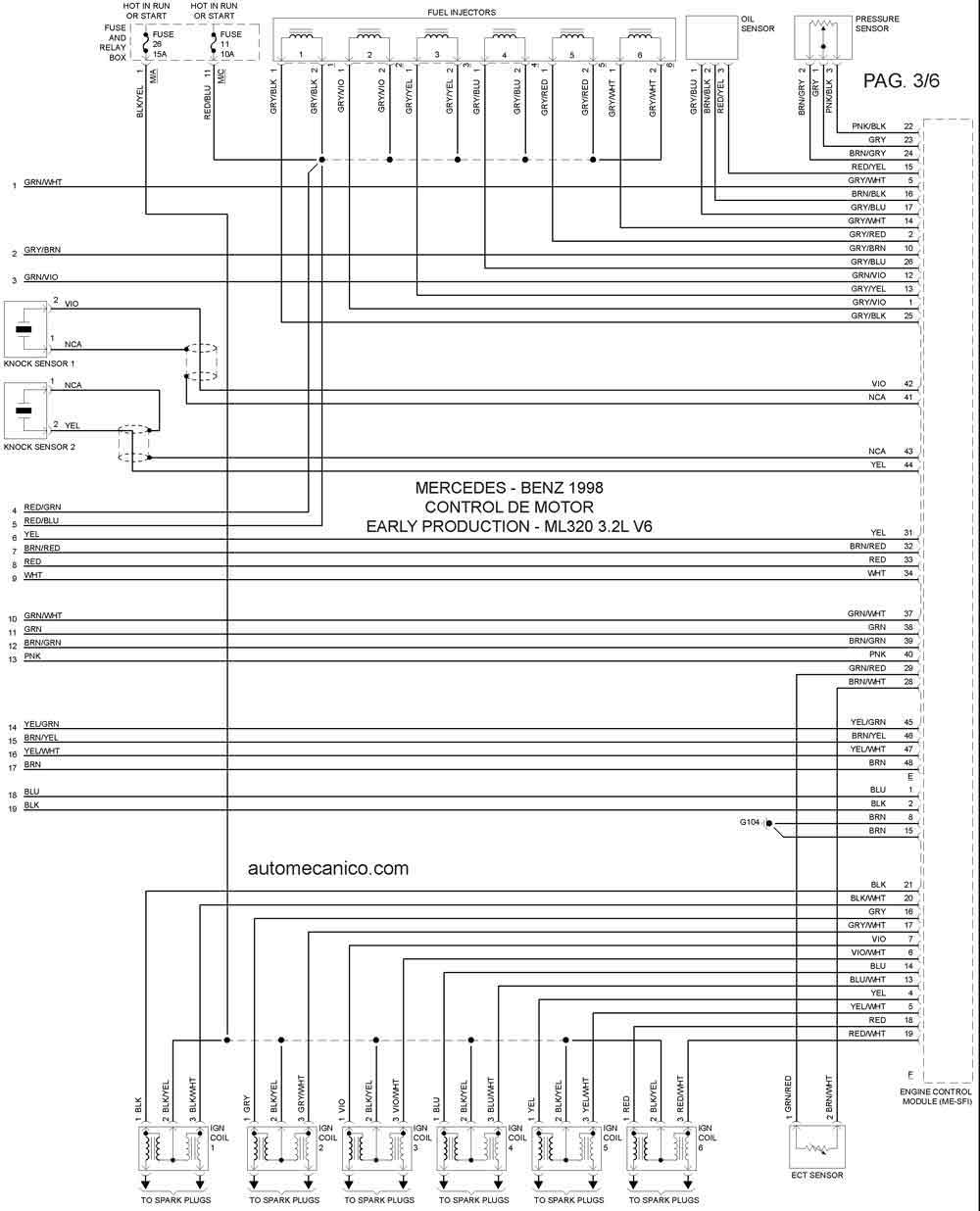

1998 ML320 - 3.2L V6  CONTROL DEL MOTOR 3/3
Año MERCEDES BENZ ML320 - 3.2L V6 Late produc

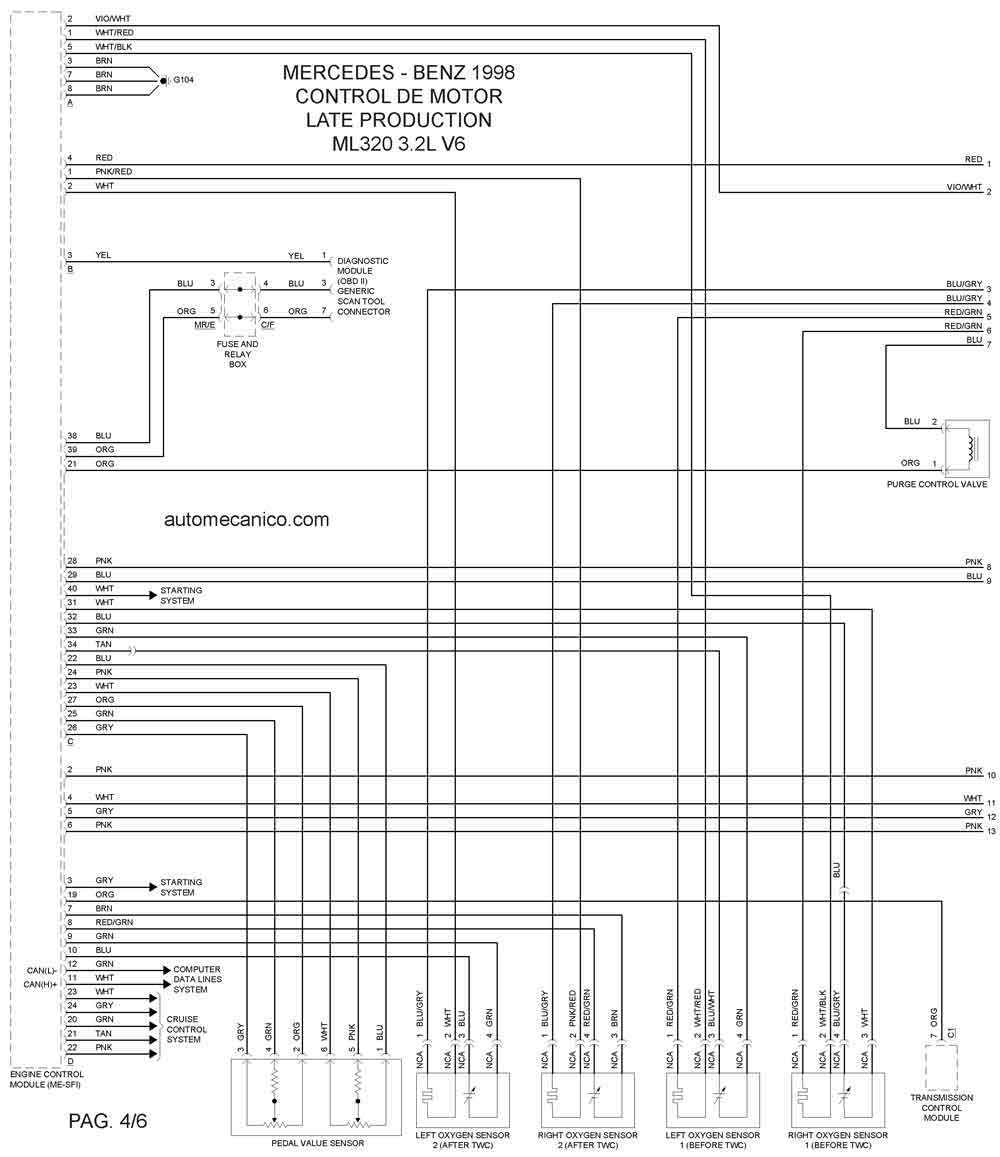

1998 ML320 - 3.2L V6 CONTROL DEL MOTOR 1/3

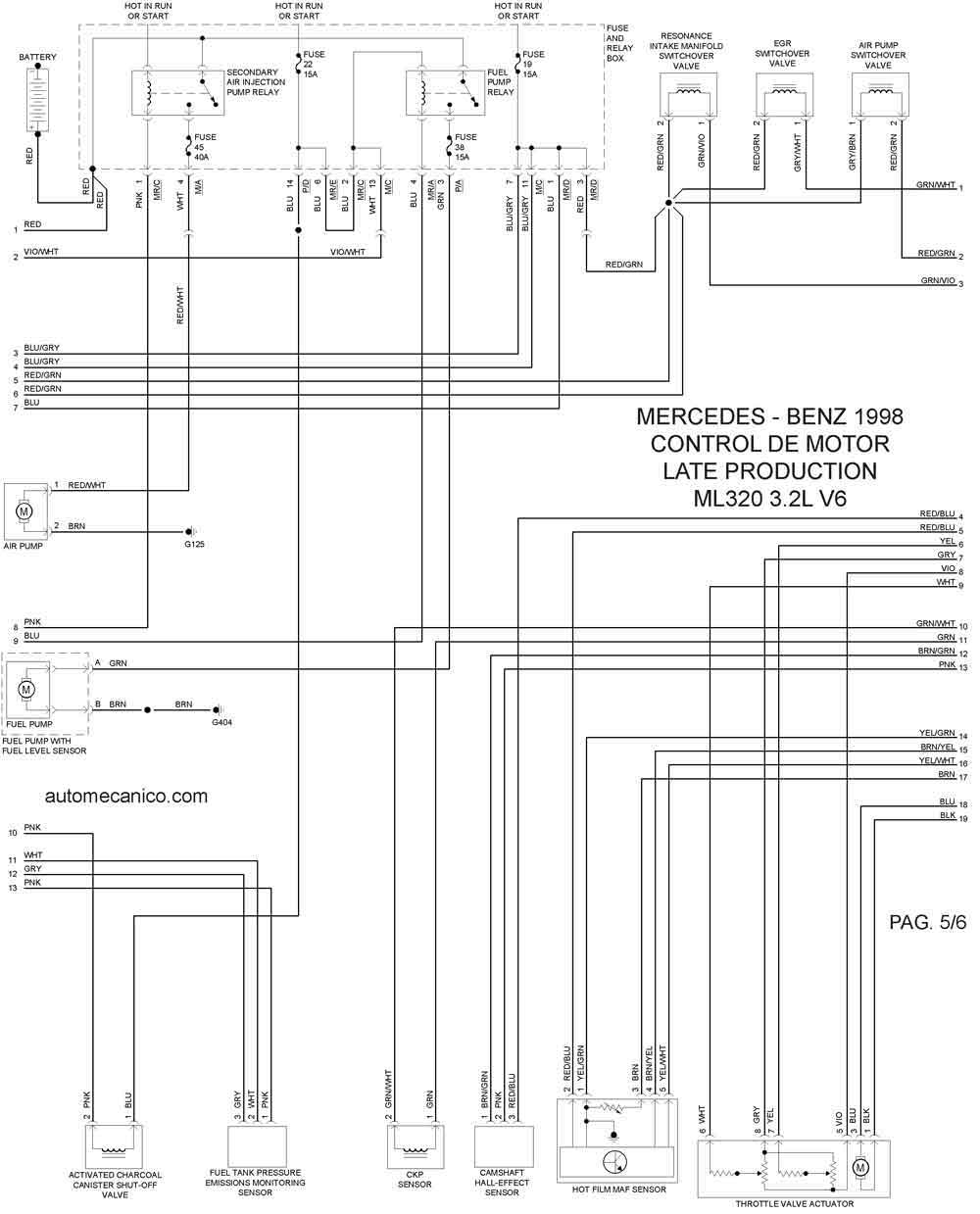

1998 ML320 - 3.2L V6 CONTROL DEL MOTOR 2/3

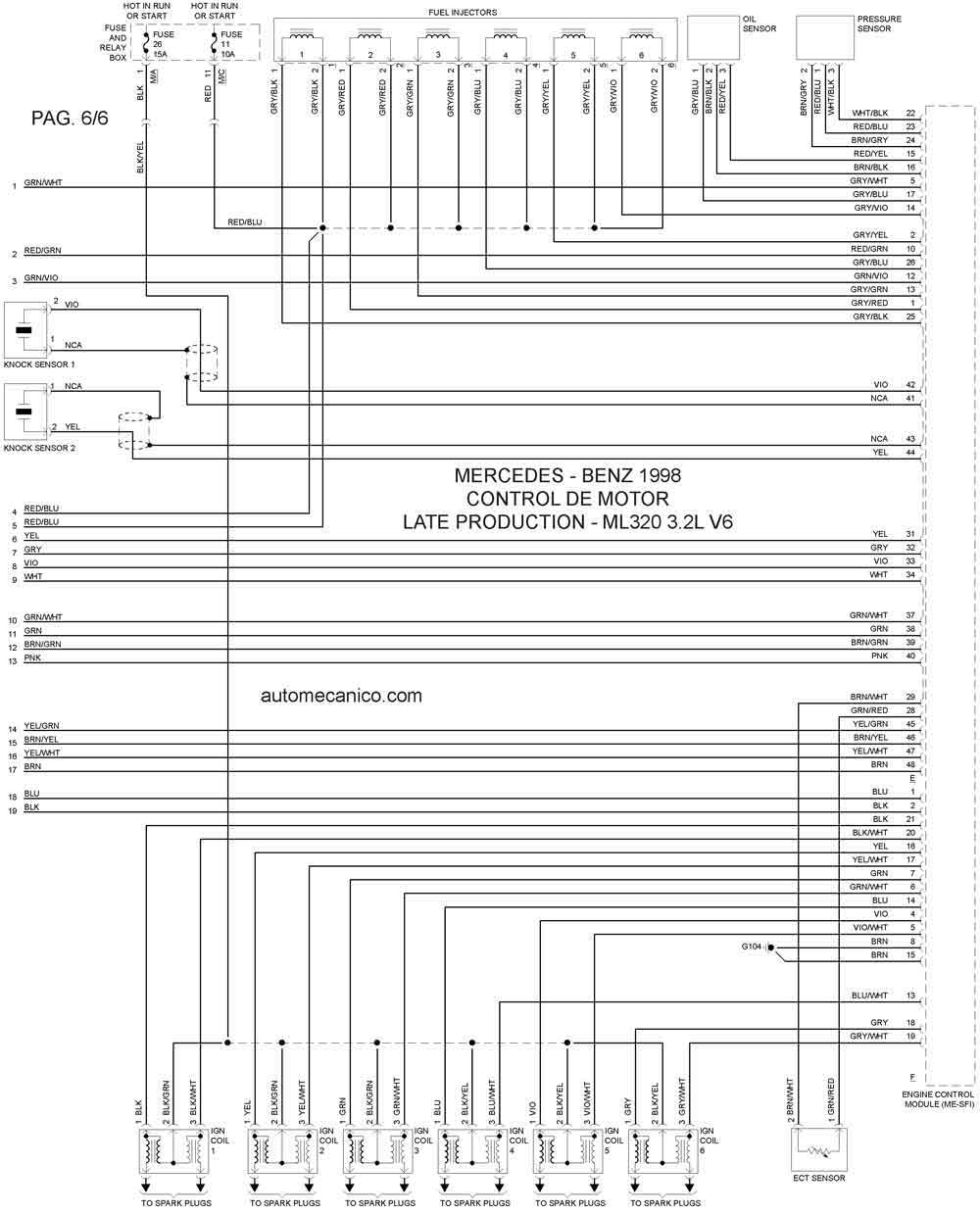

1998 ML320 - 3.2L V6  CONTROL DEL MOTOR 3/3
Año MERCEDES BENZ S320 - 3.2L L6

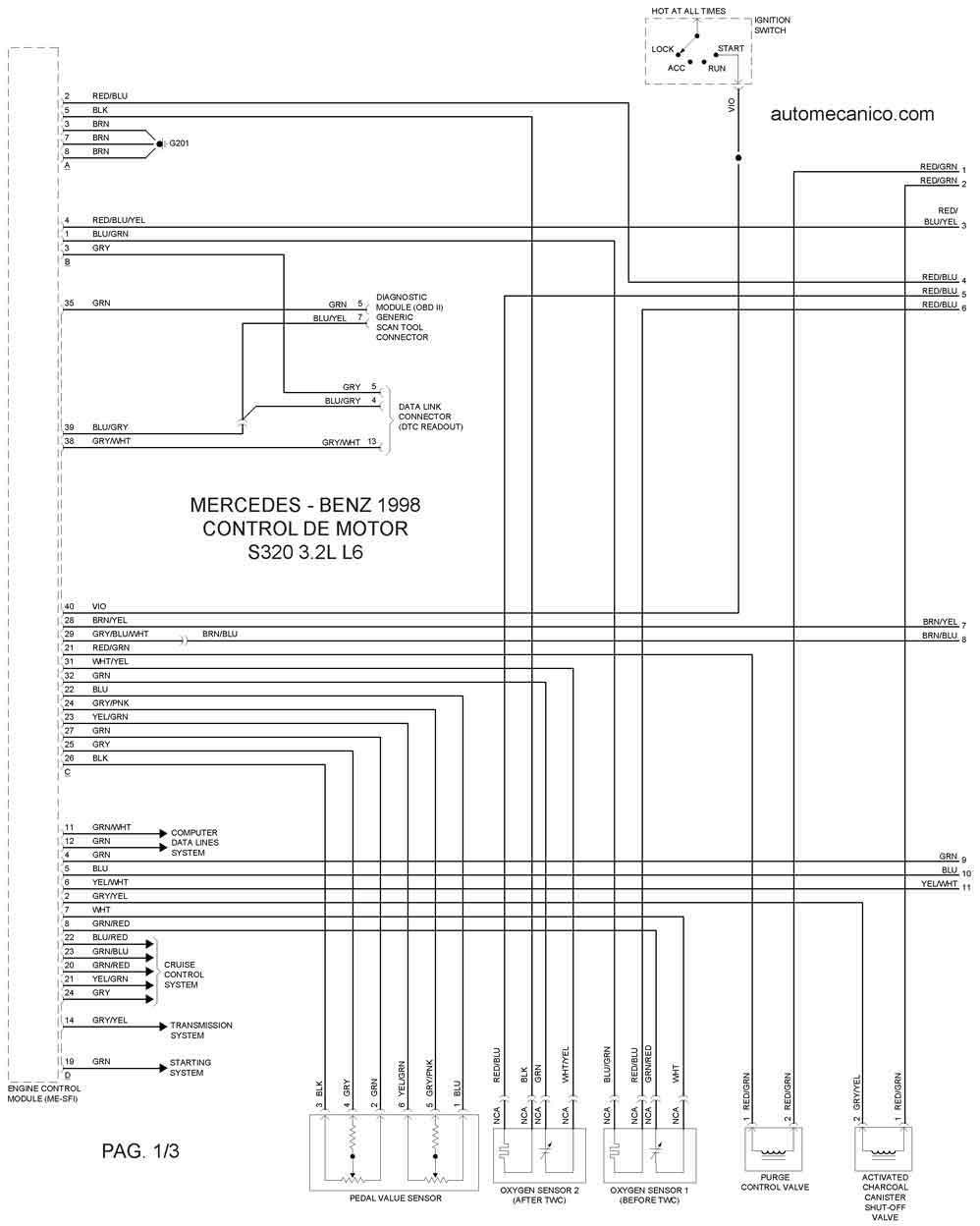

1998 S320 - 3.2L L6 CONTROL DEL MOTOR 1/3

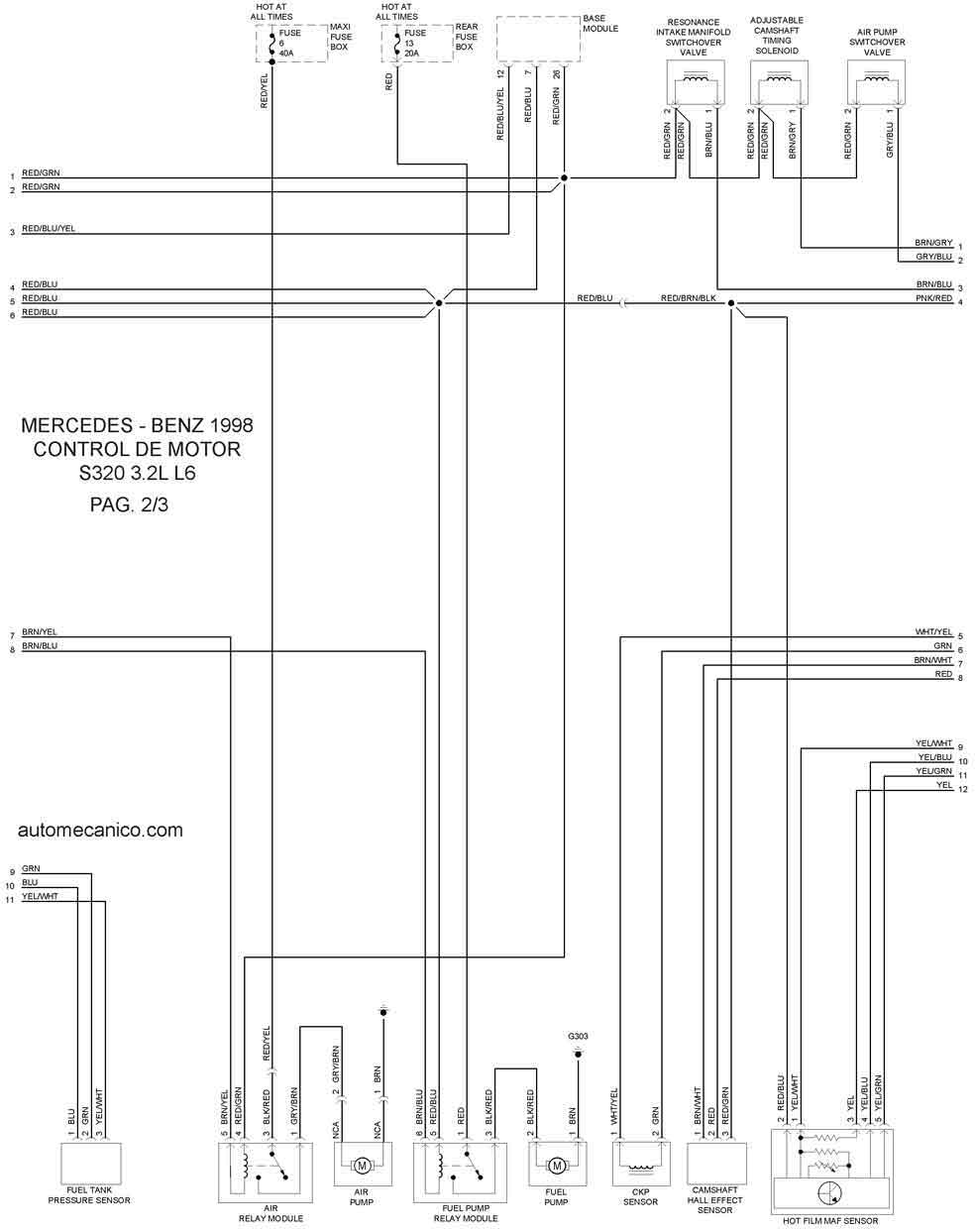

1998 S320 - 3.2L L6 CONTROL DEL MOTOR 2/3

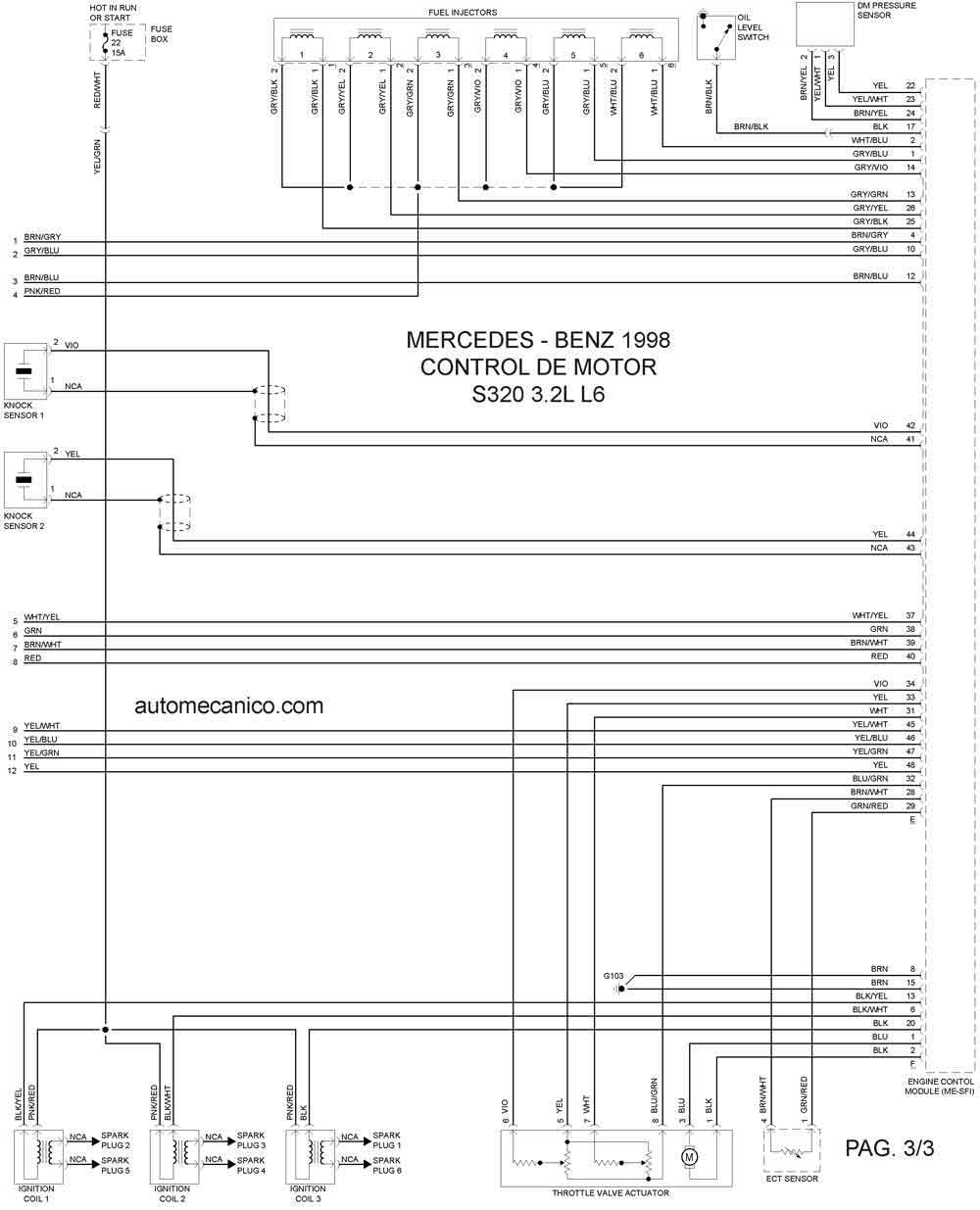

1998 S320 - 3.2L L6  CONTROL DEL MOTOR 3/3
Año MERCEDES BENZ S420 - 4.2L V8
1998 S420 - 4.2L V8 CONTROL DEL MOTOR 1/3

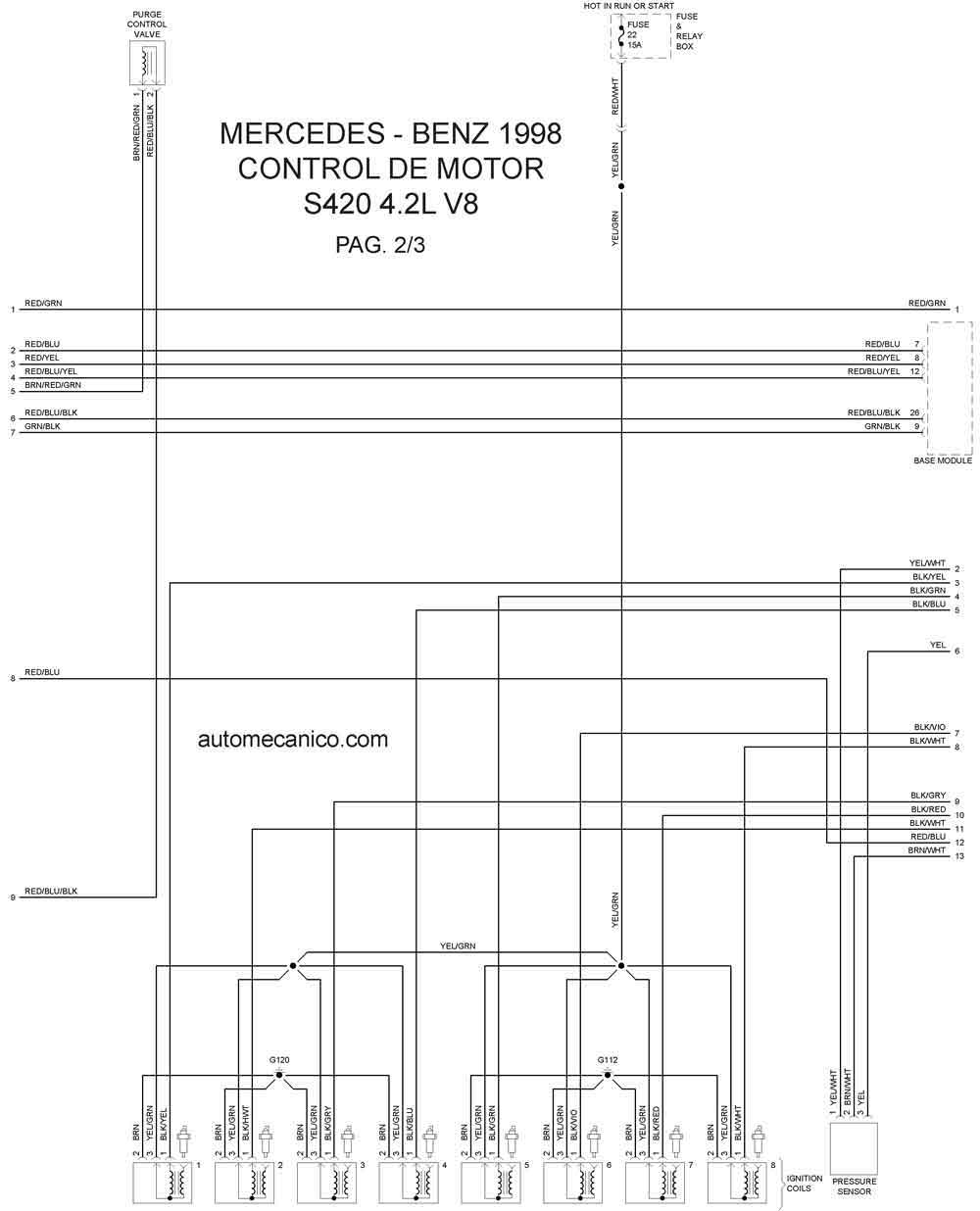

1998 S420 - 4.2L V8 CONTROL DEL MOTOR 2/3

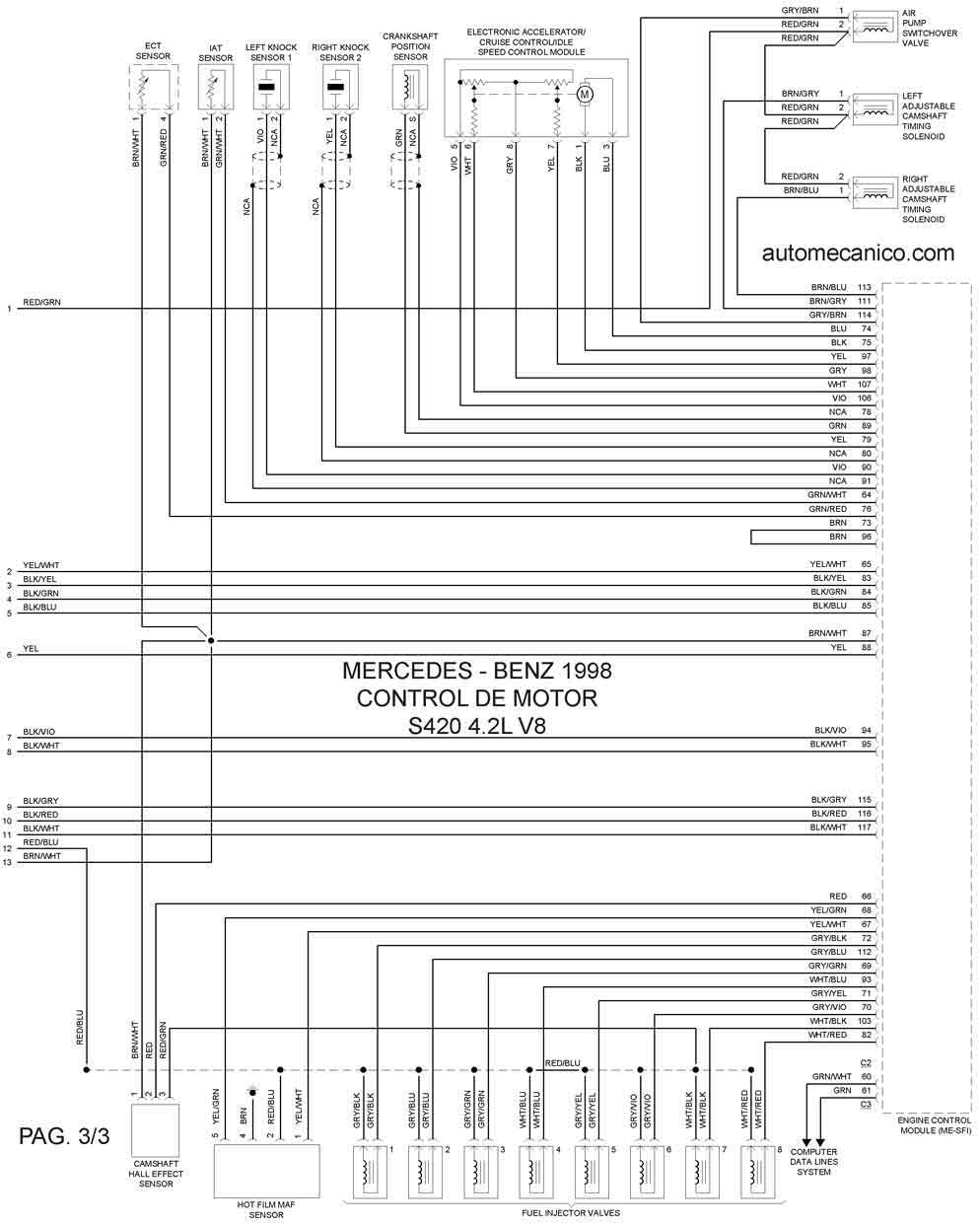

1998 S420 - 4.2L V8 CONTROL DEL MOTOR 3/3
Año MERCEDES BENZ S500 - 5.0L V8

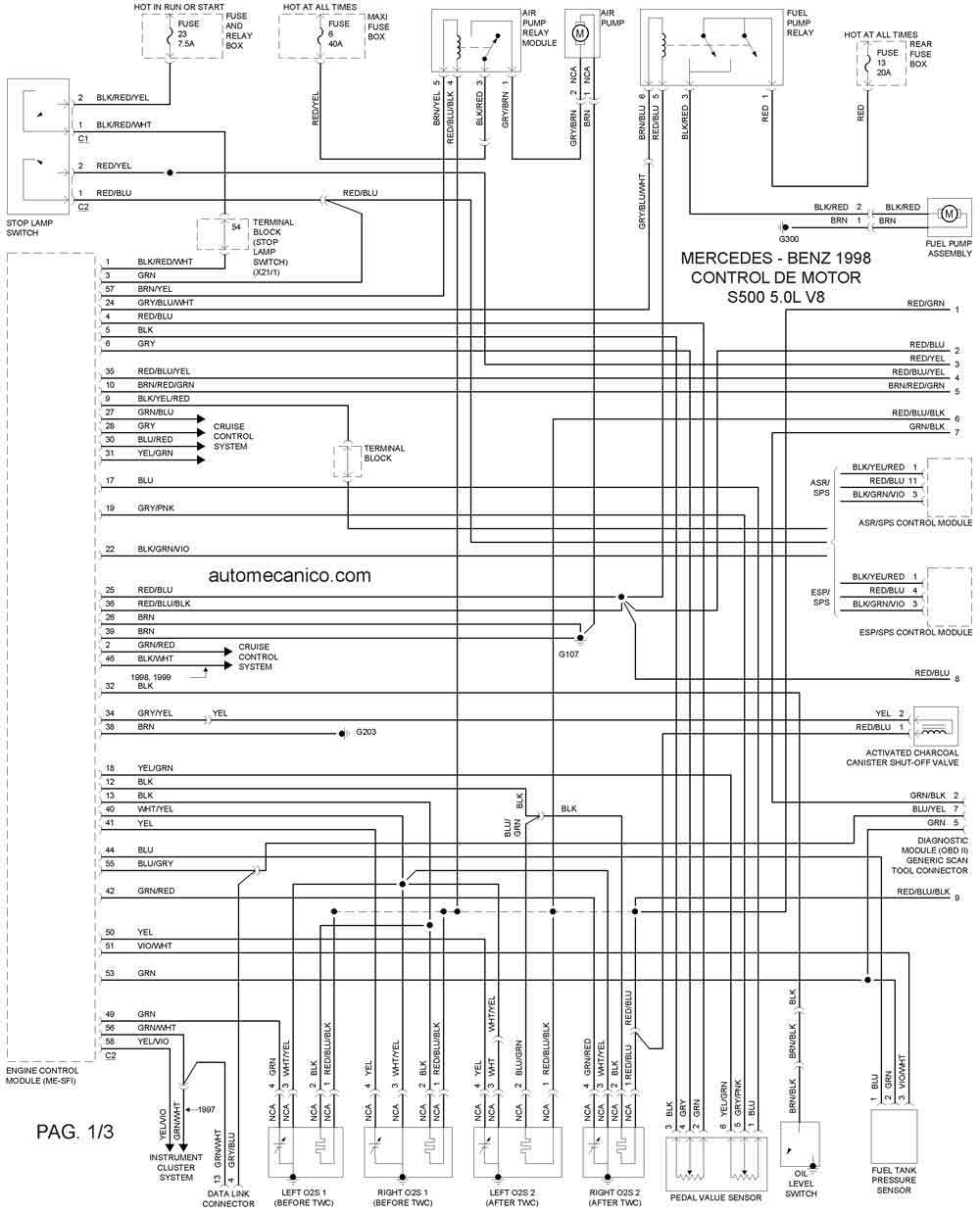

1998 S500 - 5.0L V8 CONTROL DEL MOTOR 1/3

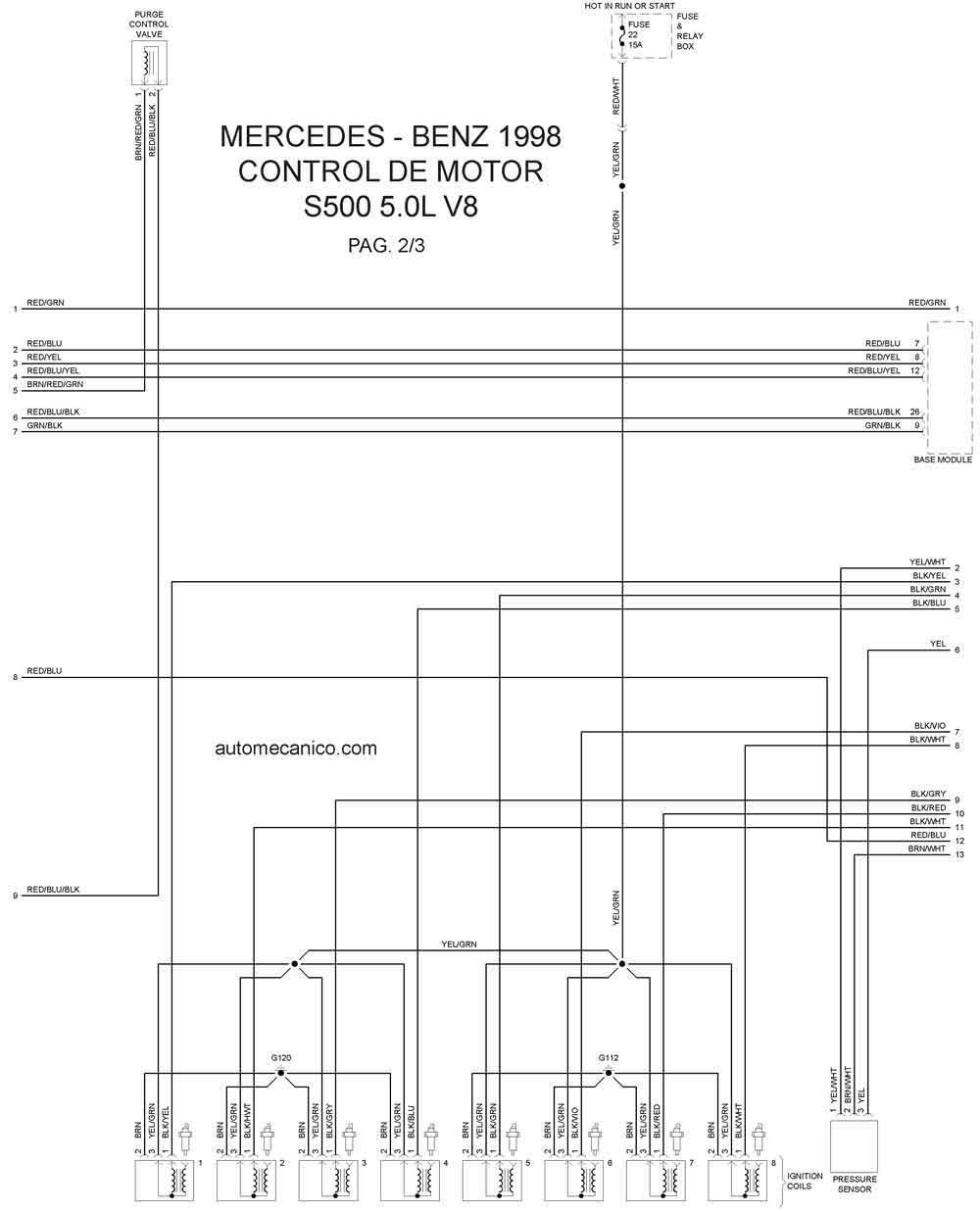

1998 S500 - 5.0L V8 CONTROL DEL MOTOR 2/3
1998 S500 - 5.0L V8 CONTROL DEL MOTOR 3/3
Año MERCEDES BENZ SLK320 - 2.3L L4 4 Cil.

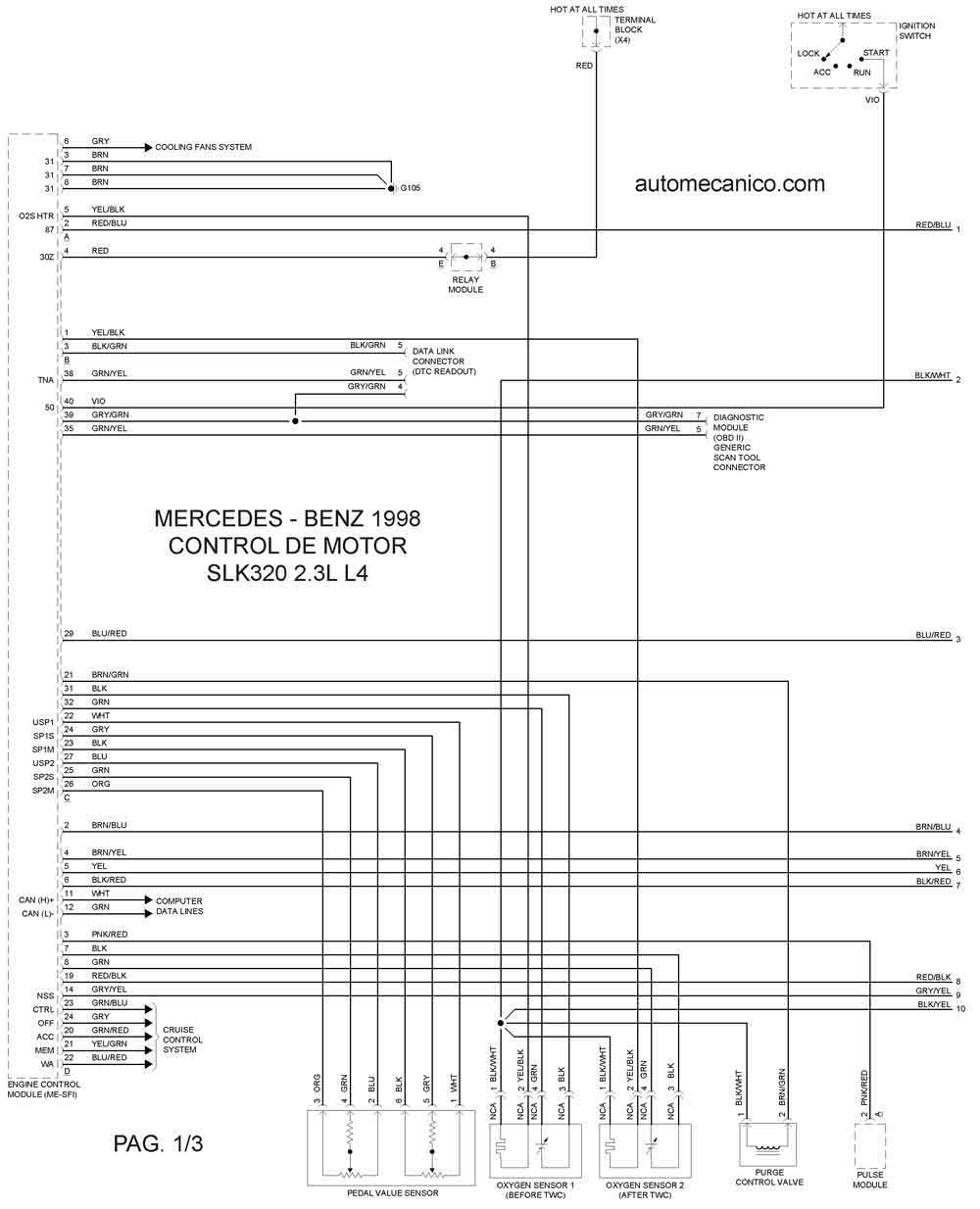

1998 SLK320 - 2.3L 4 CIL. CONTROL DEL MOTOR 1/3

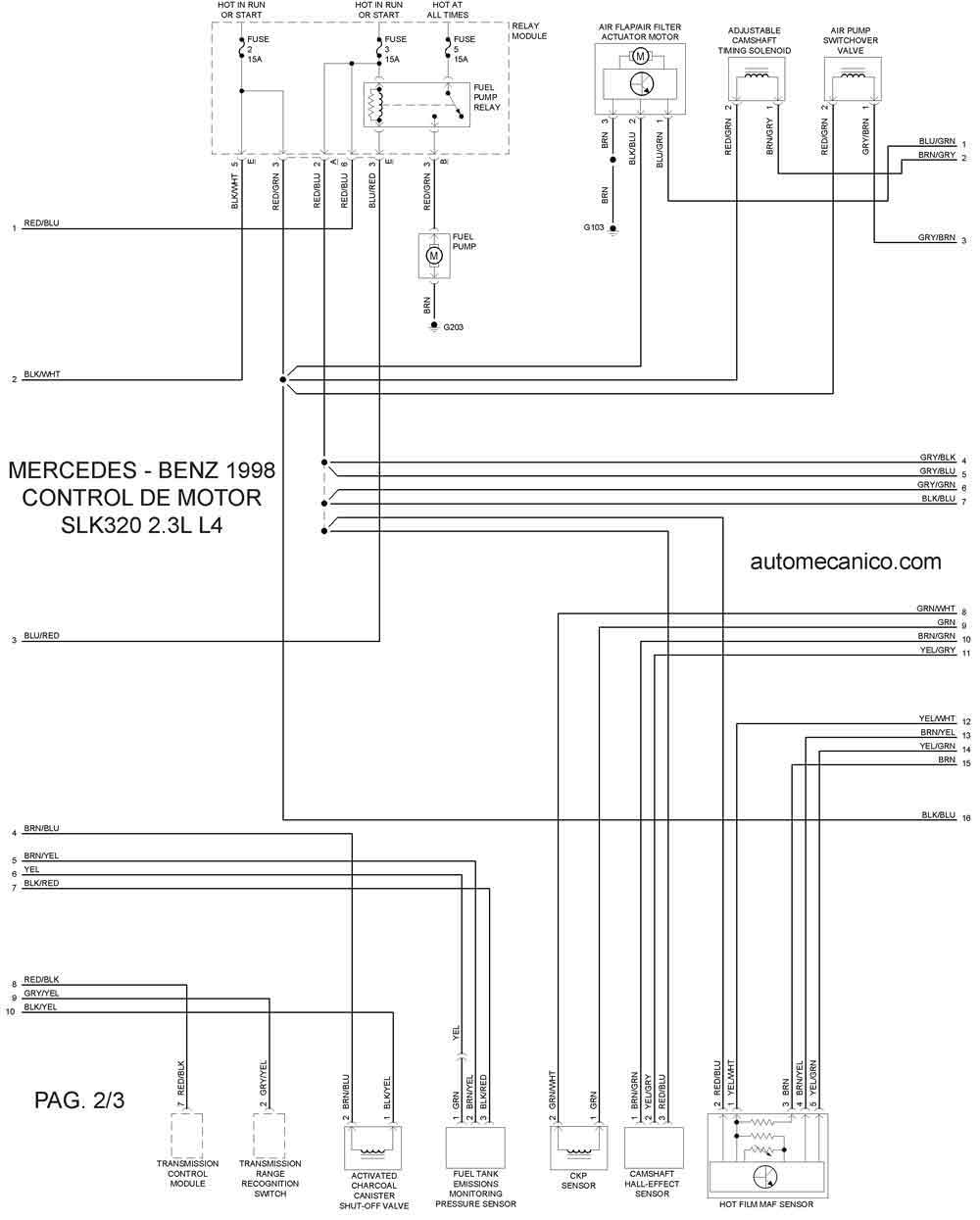

1998 SLK320 - 2.3L 4 CIL. CONTROL DEL MOTOR 2/3

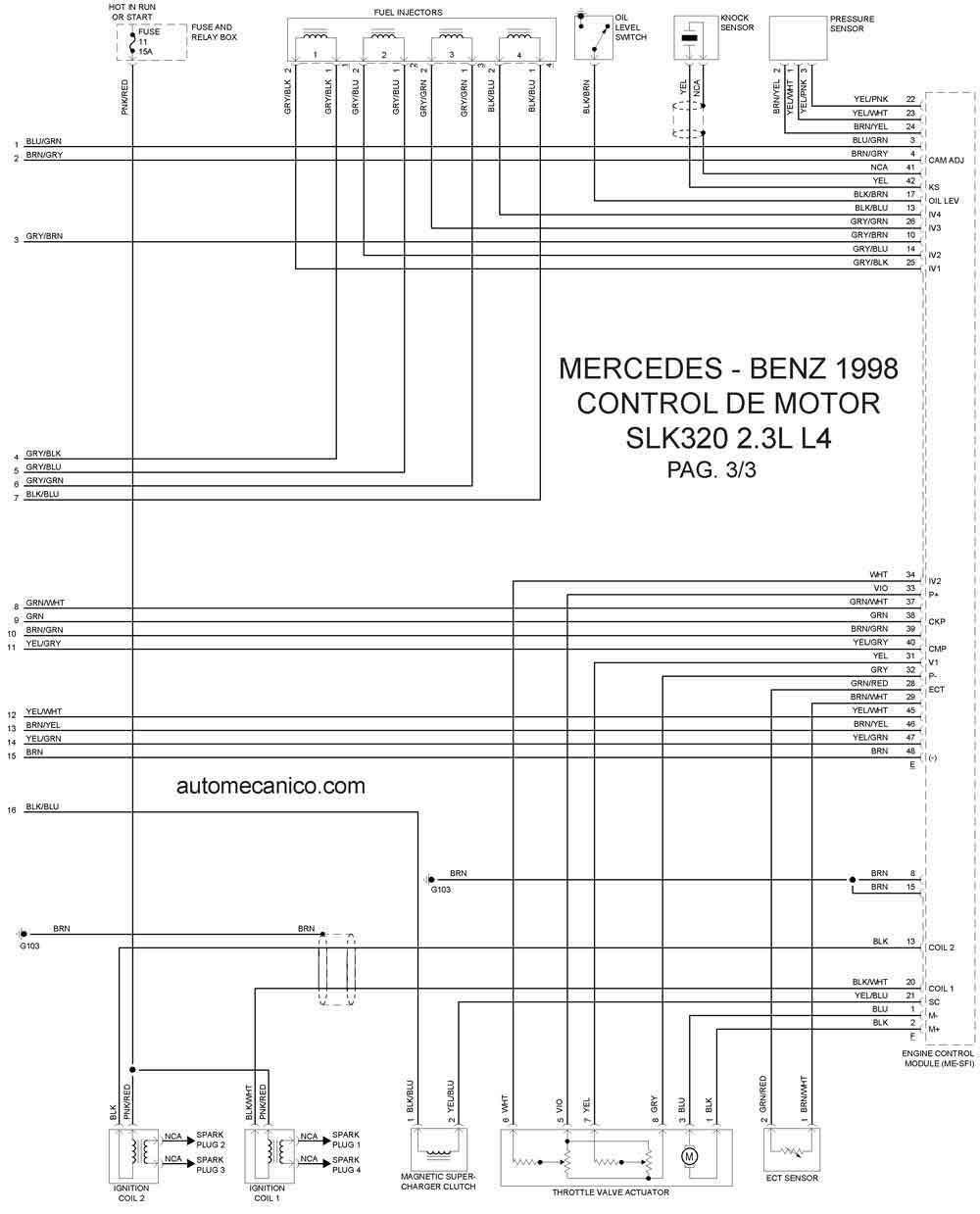

1998 SLK320 - 2.3L 4 CIL. CONTROL DEL MOTOR 3/3
