CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - SAAB 1998

DIAGRAMAS - SAAB: 900, 9000 - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / SAAB: 900, 9000 - 1998 -
Año SAAB 900 2.0L L4 4 CIL.

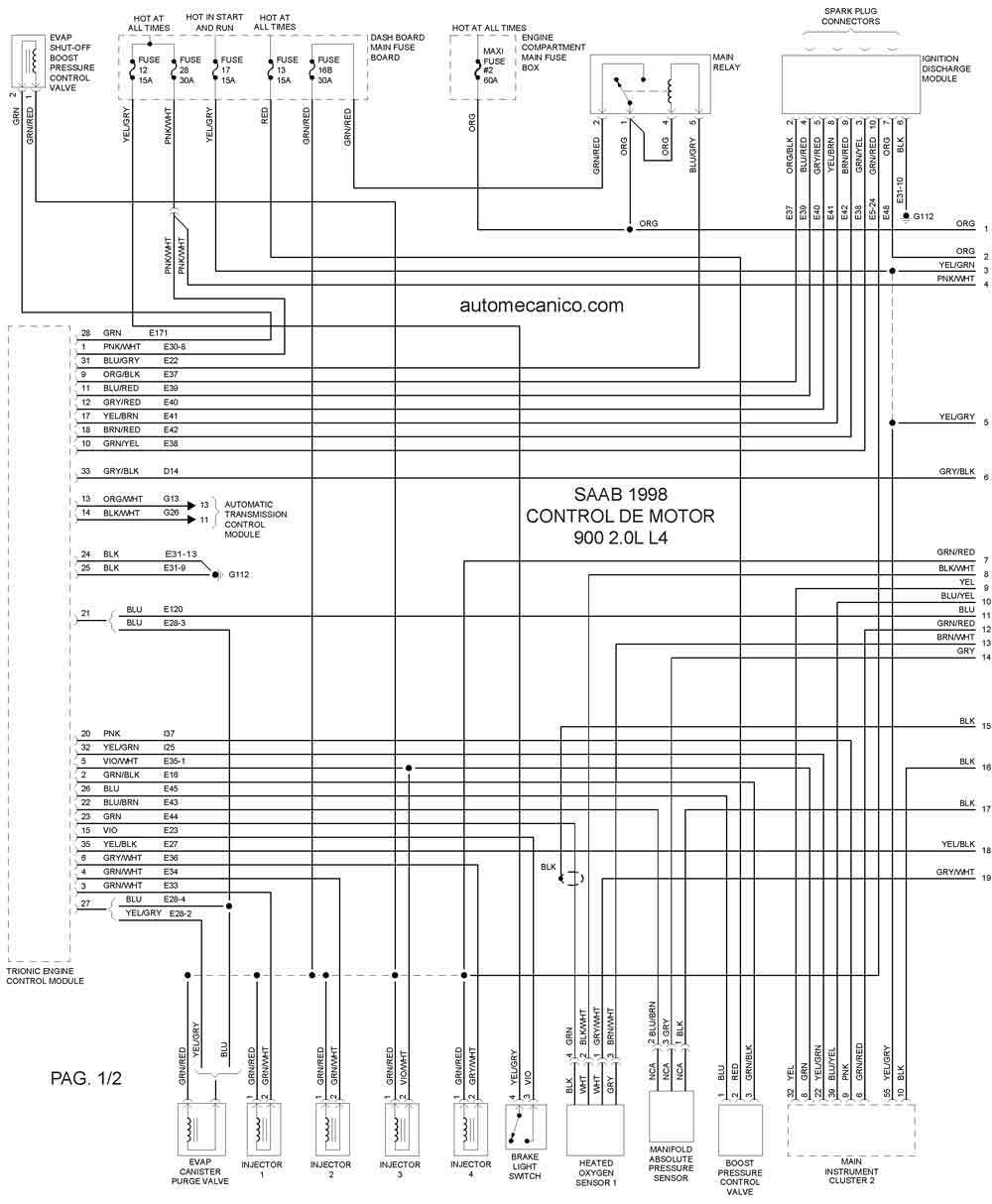

1998 900 - 2.0L L4 4 CIL CONTROL DEL MOTOR - 1/2

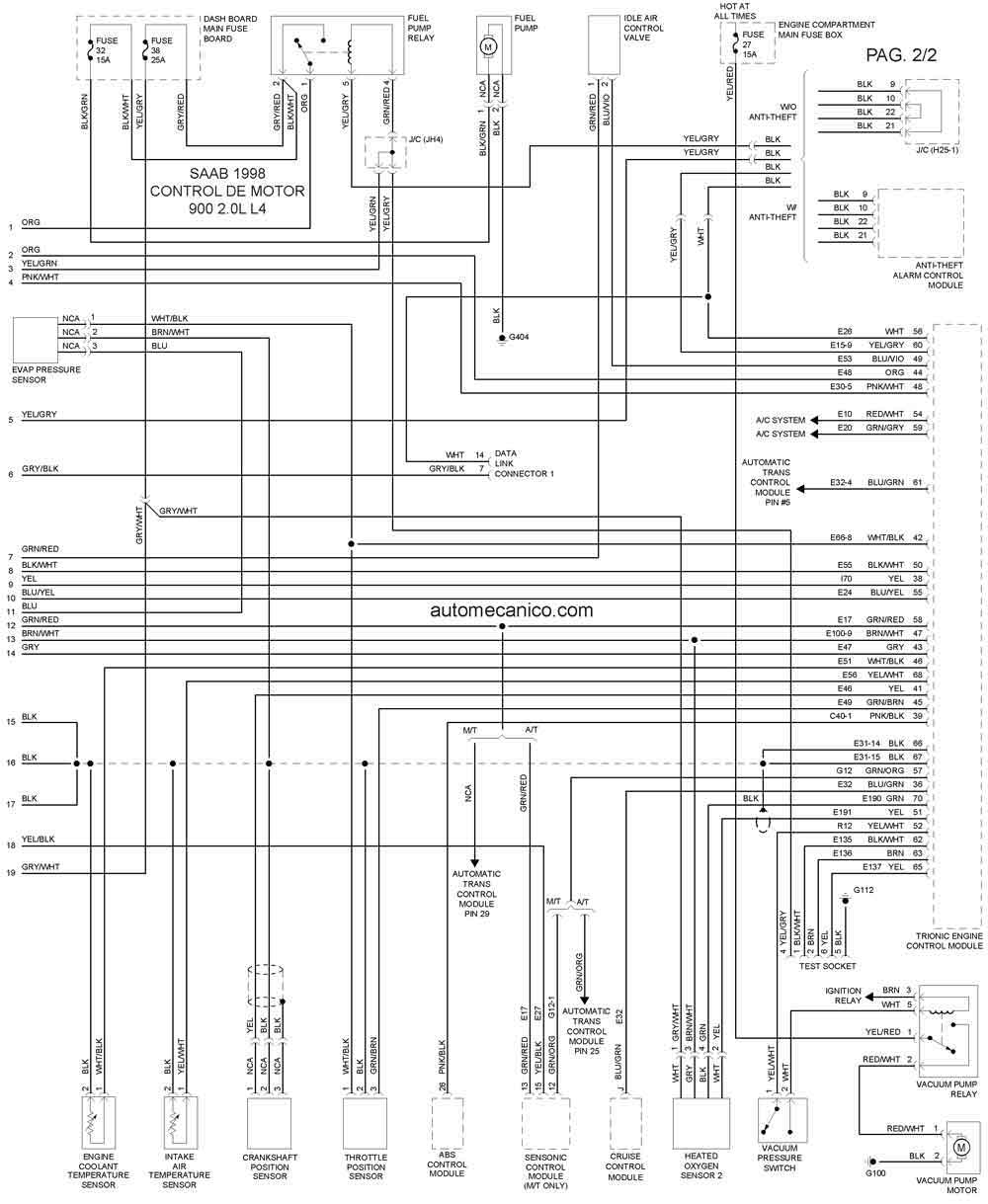

1998 900 - 2.0L L4 4 CIL CONTROL DEL MOTOR - 2/2
Año SAAB 900 2.3L L4 4 CIL.

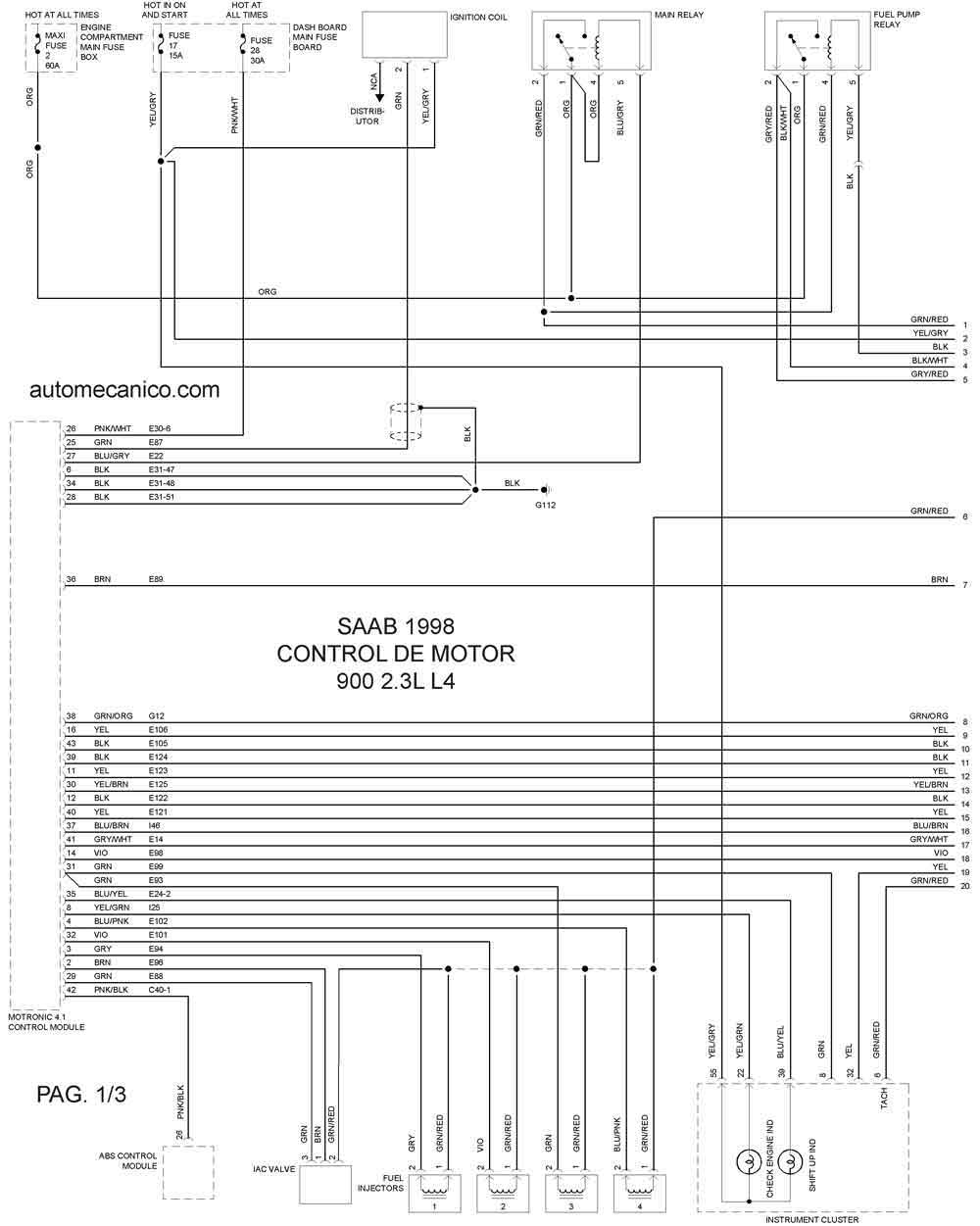

1998 900 - 2.3L L4 4 CIL CONTROL DEL MOTOR - 1/3

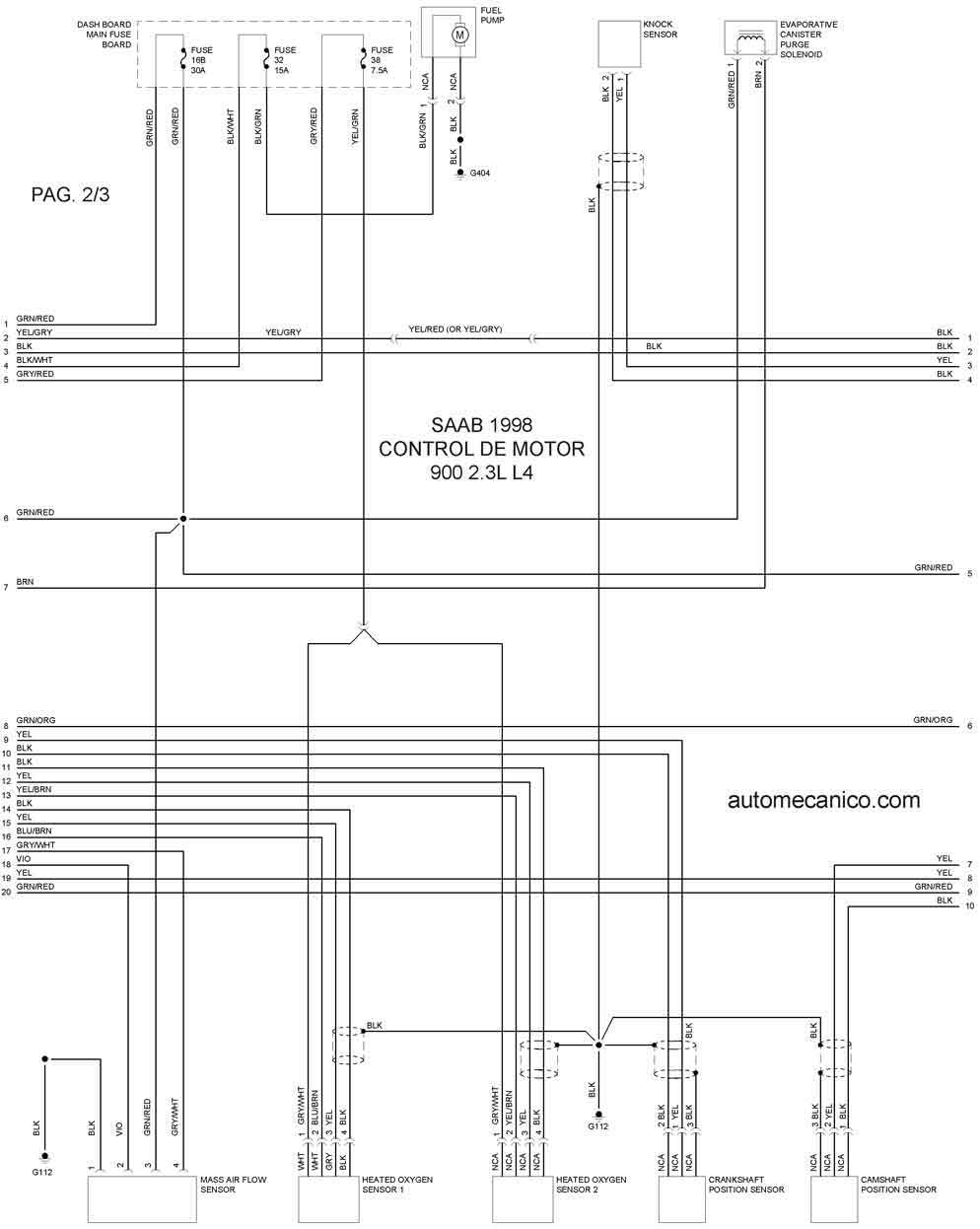

1998 900 - 2.3L L4 4 CIL CONTROL DEL MOTOR - 2/3

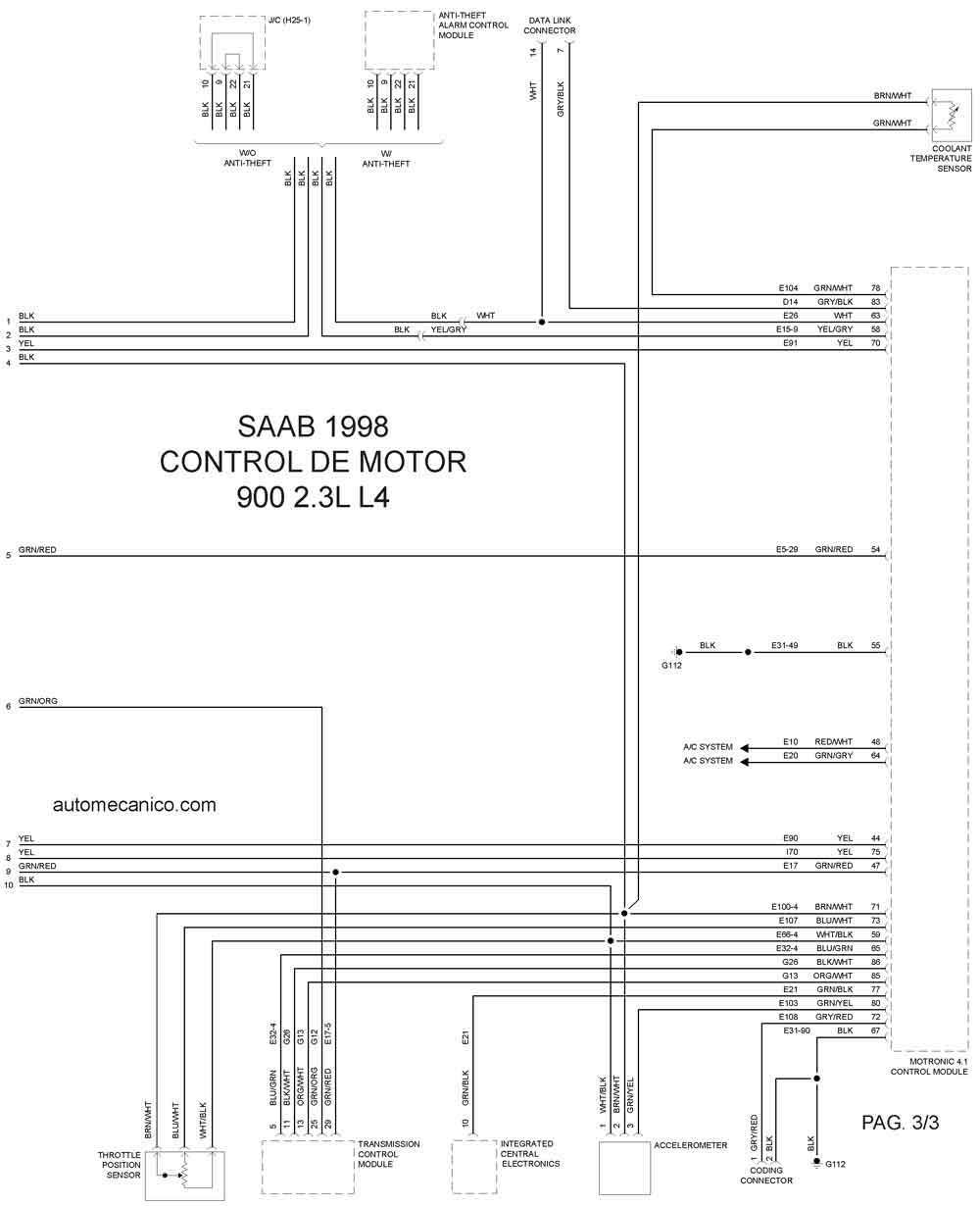

1998 900 - 2.3L L4 4 CIL CONTROL DEL MOTOR - 3/3
Año SAAB 9000 2.3L L4 4 CIL.

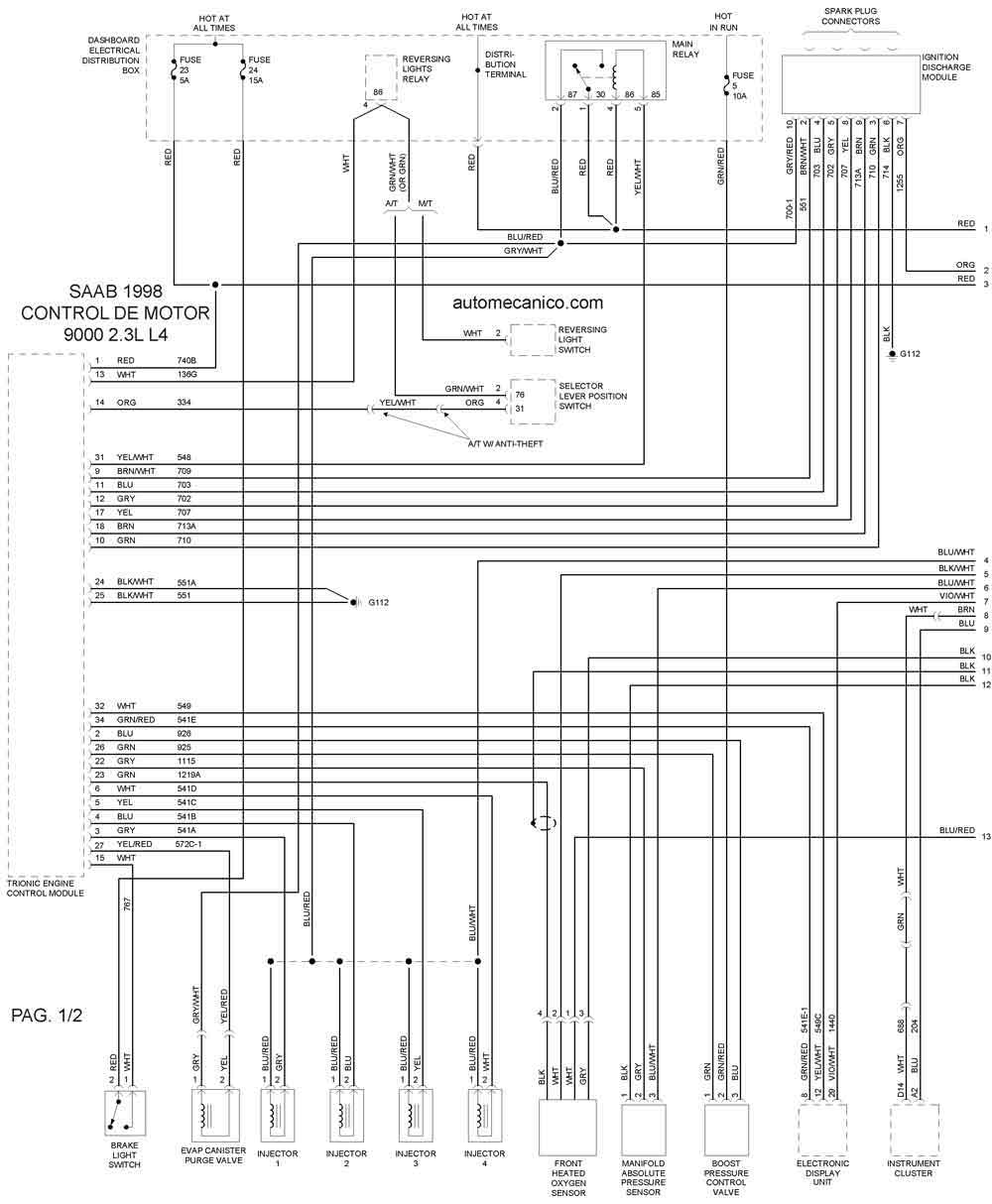

1998 9000 - 2.3L L4 4 CIL CONTROL DEL MOTOR - 1/2
1998 9000 - 2.3L L4 4 CIL CONTROL DEL MOTOR - 1/2
