CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - SATURN 1998

DIAGRAMAS - SATURN: SC, SL, SW Series - 1998 -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / SATURN: SC, SL, SW Series - 1998 -
Año SATURN SC-SERIES - 1.9L L4 4 Cil.
1998 SC SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 1/4
1998 SC SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 2/4
1998 SC SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 3/4
1998 SC SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 4/4
Año SATURN SL SERIES - 1.9L L4 4 CIL
1998 SL SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 1/4
1998 SL SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 2/4
1998 SL SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 3/4
1998 SL SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 4/4
Año SATURN SW-SERIES - 1.9L L4 4 Cil.
1998 SW SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 1/4
1998 SW SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 2/4
1998 SW SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 3/4

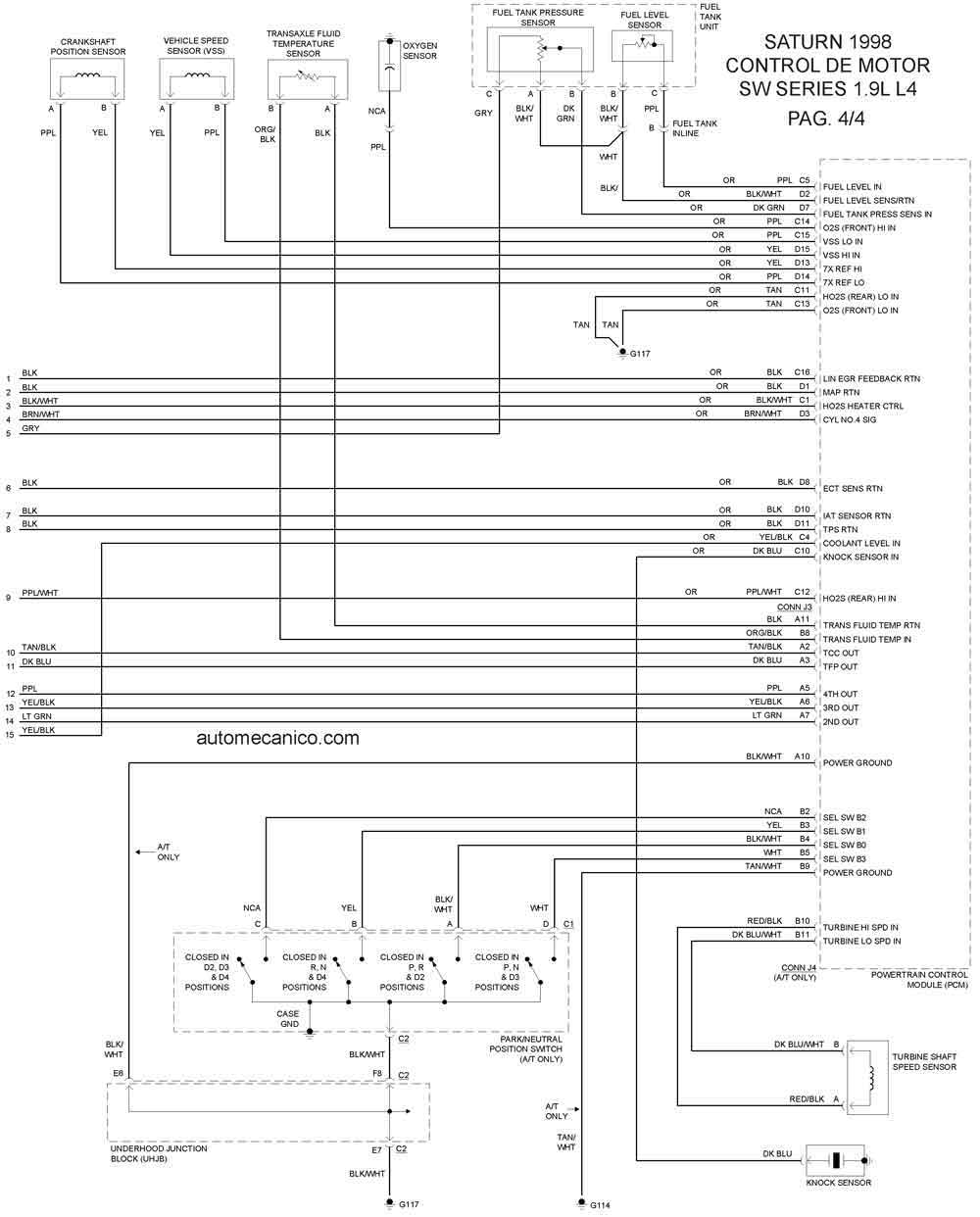

1998 SW SERIES - 1.9L L4 4 CIL CONTROL DEL MOTOR 4/4
