CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - SUBARU 1998

DIAGRAMAS - SUBARU: Forester, Impreza, Legacy - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / SUBARU: Forester, Impreza, Legacy - 1998 -
Año SUBARU FORESTER 2.5L H4 - [ 4 cil]

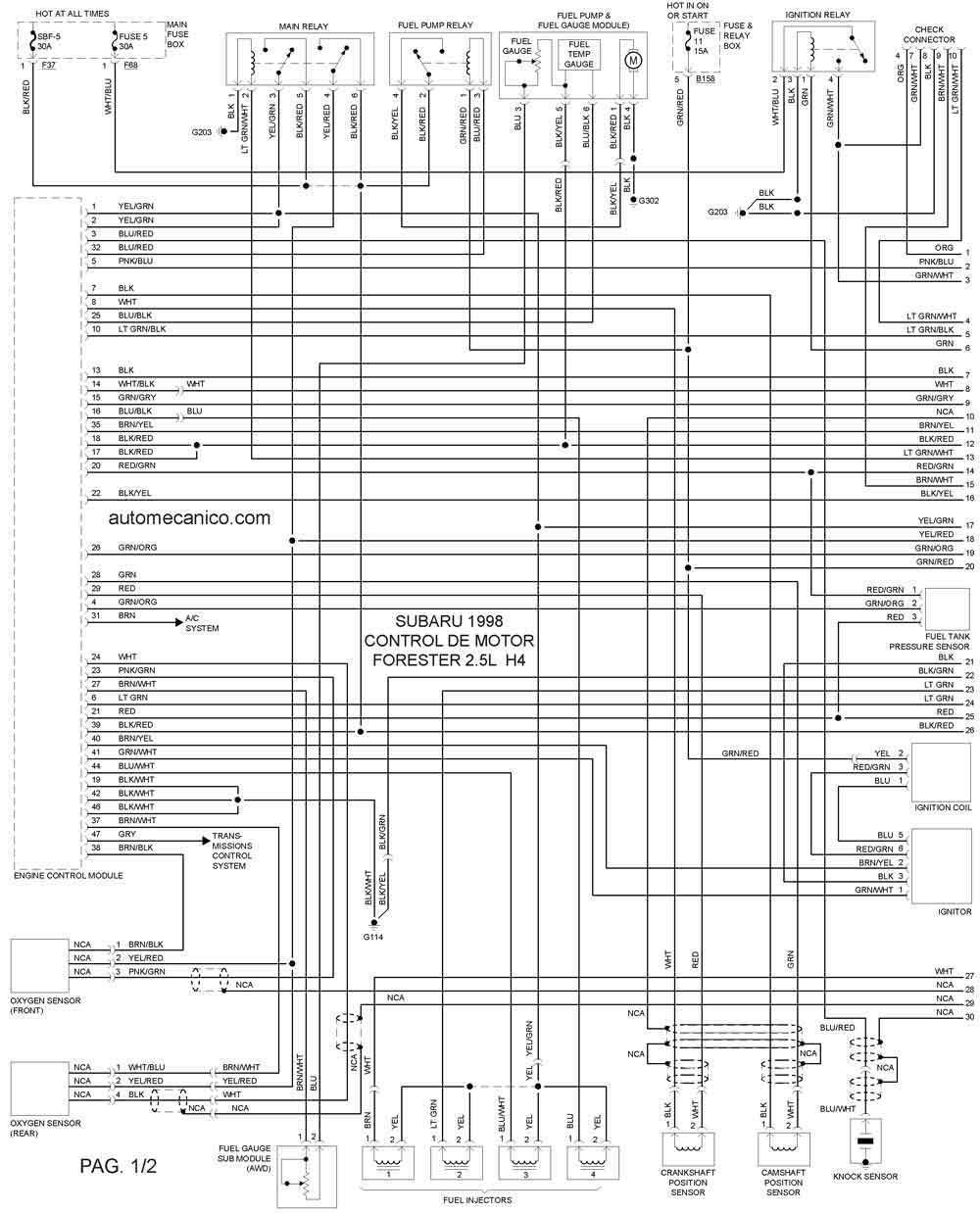

1998 FORESTER - 2.5L H4 4 Cil CONTROL DEL MOTOR - 1/2

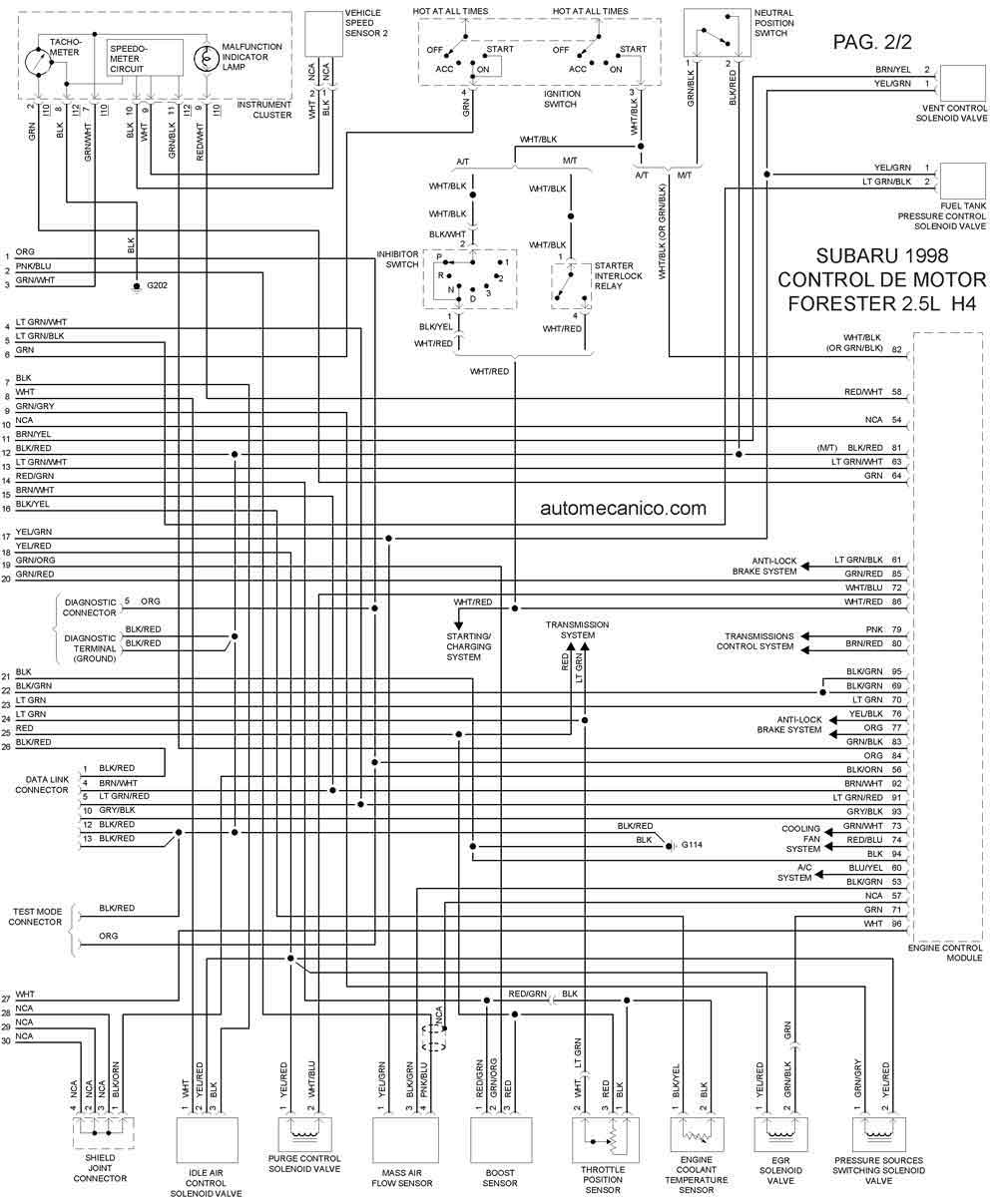

1998 FORESTER - 2.5L H4 4 Cil CONTROL DEL MOTOR - 2/2
Año SUBARU IMPREZA 2.5L H4 - [ 4 cil]

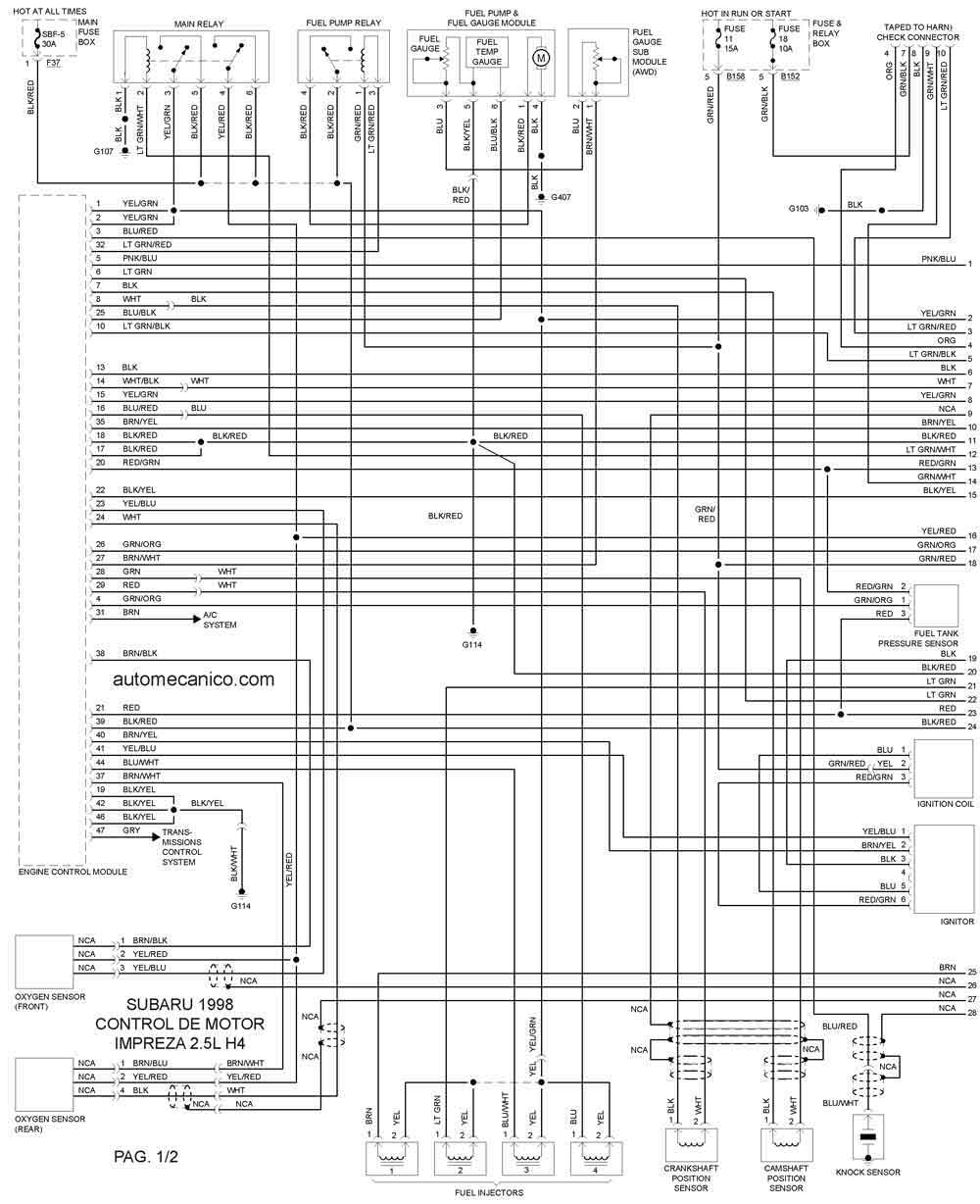

1998 IMPREZA - 2.5L H4 4 Cil CONTROL DEL MOTOR - 1/2

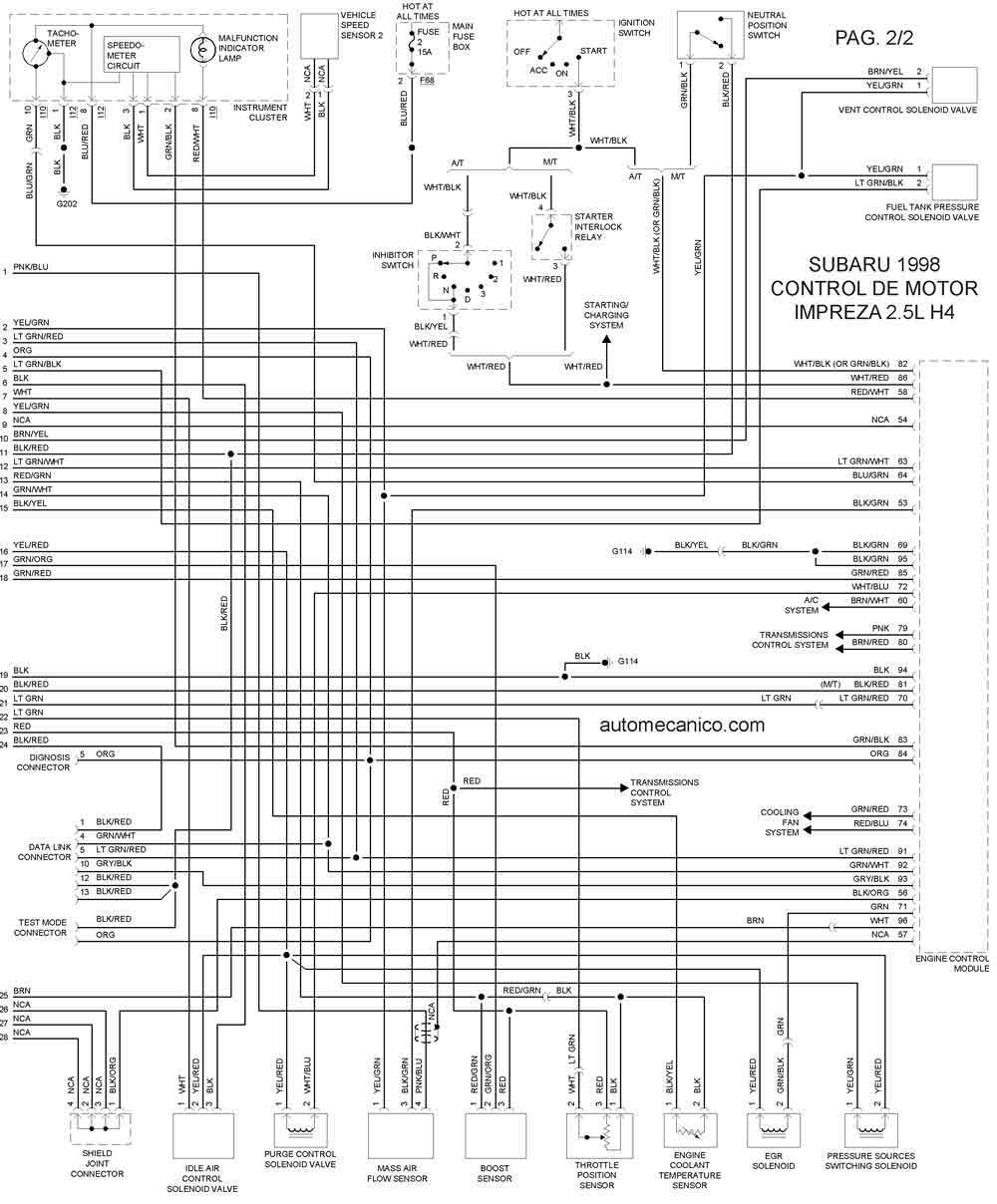

1998 IMPREZA - 2.5L H4 4 Cil CONTROL DEL MOTOR - 2/2
Año SUBARU LEGACY 2.2L H4 - [ 4 cil]

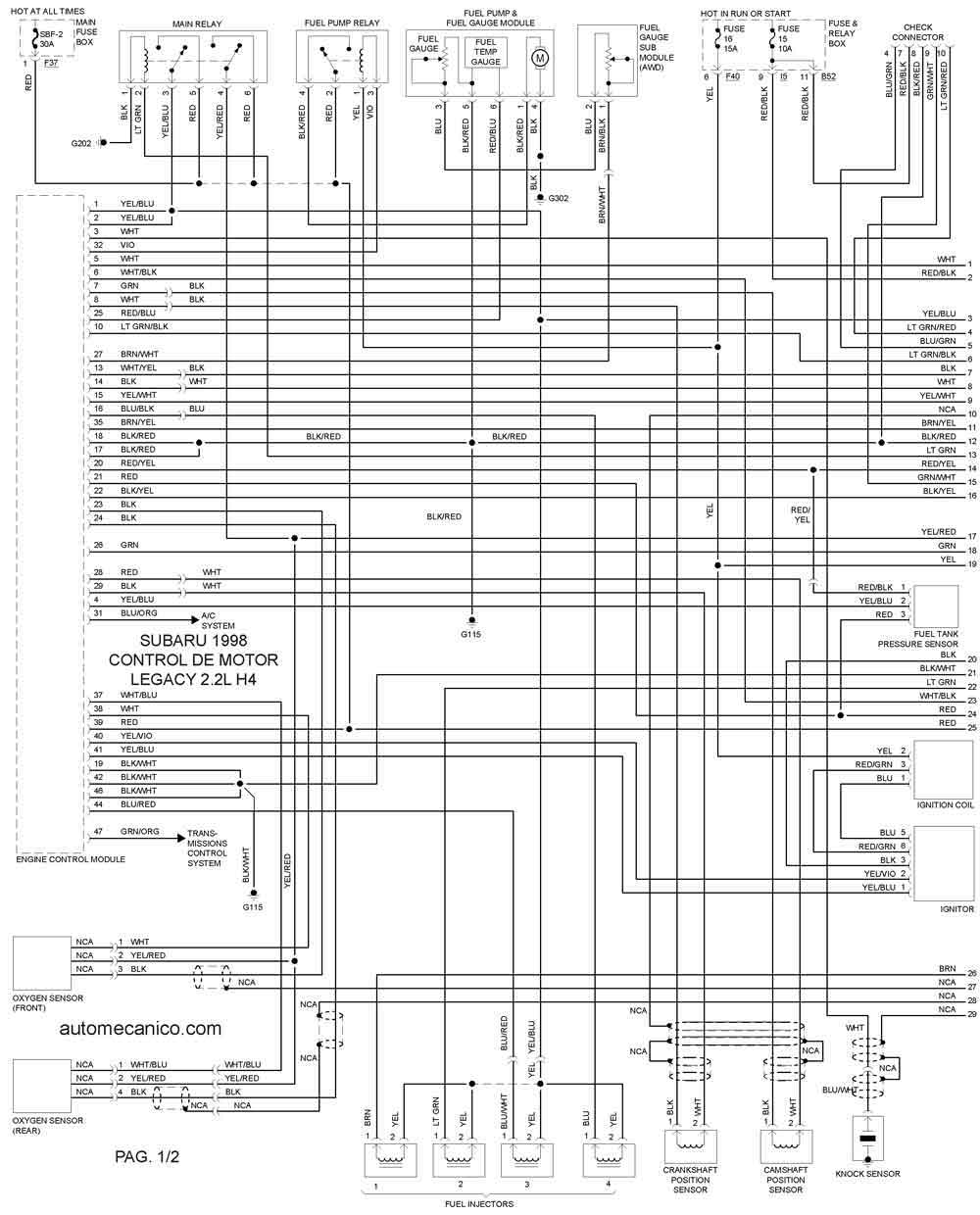

1998 LEGACY - 2.2L H4 4 Cil CONTROL DEL MOTOR - 1/2

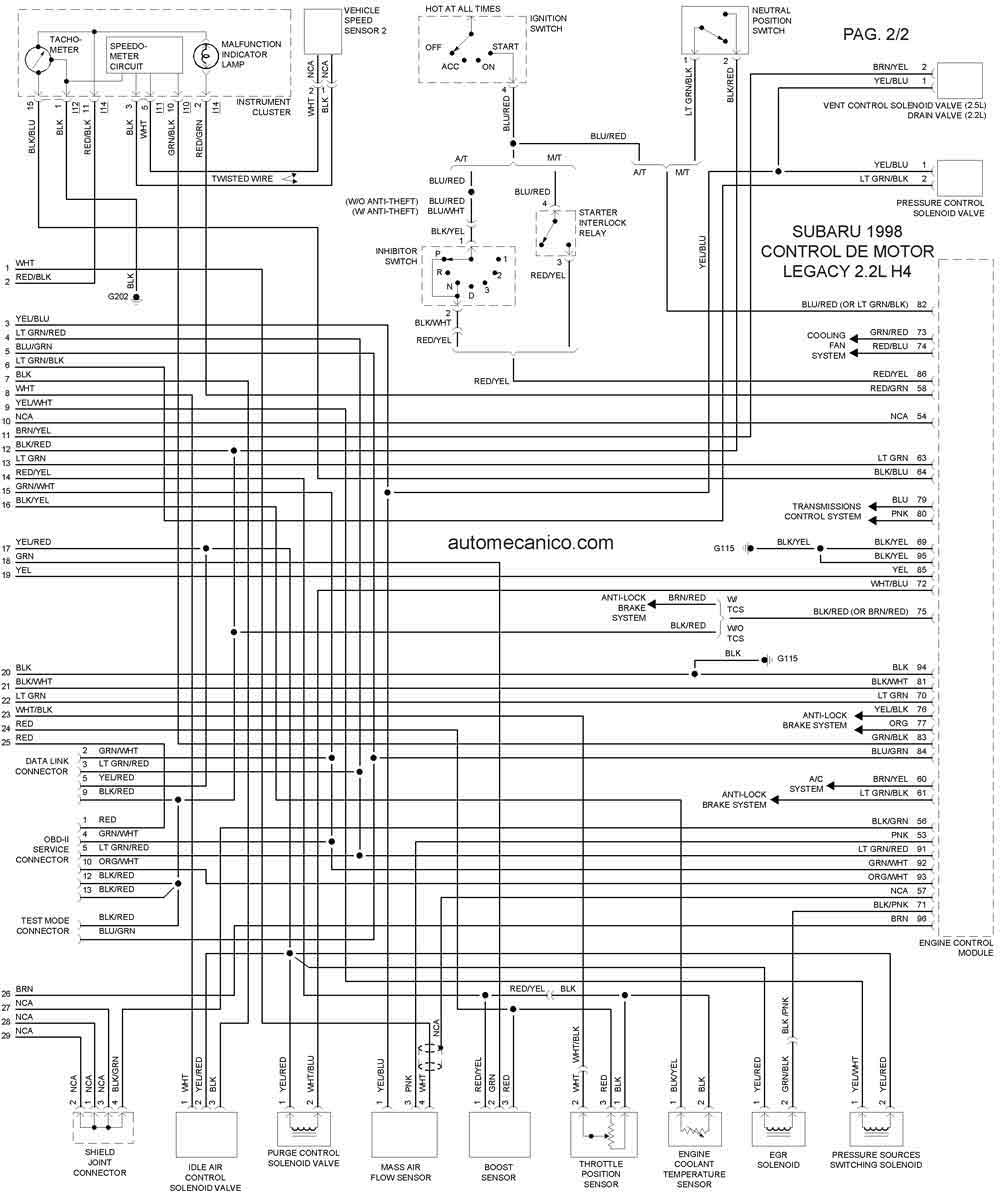

1998 LEGACY - 2.2L H4 4 Cil CONTROL DEL MOTOR - 2/2
Año SUBARU LEGACY 2.5L H4 - [ 4 cil]

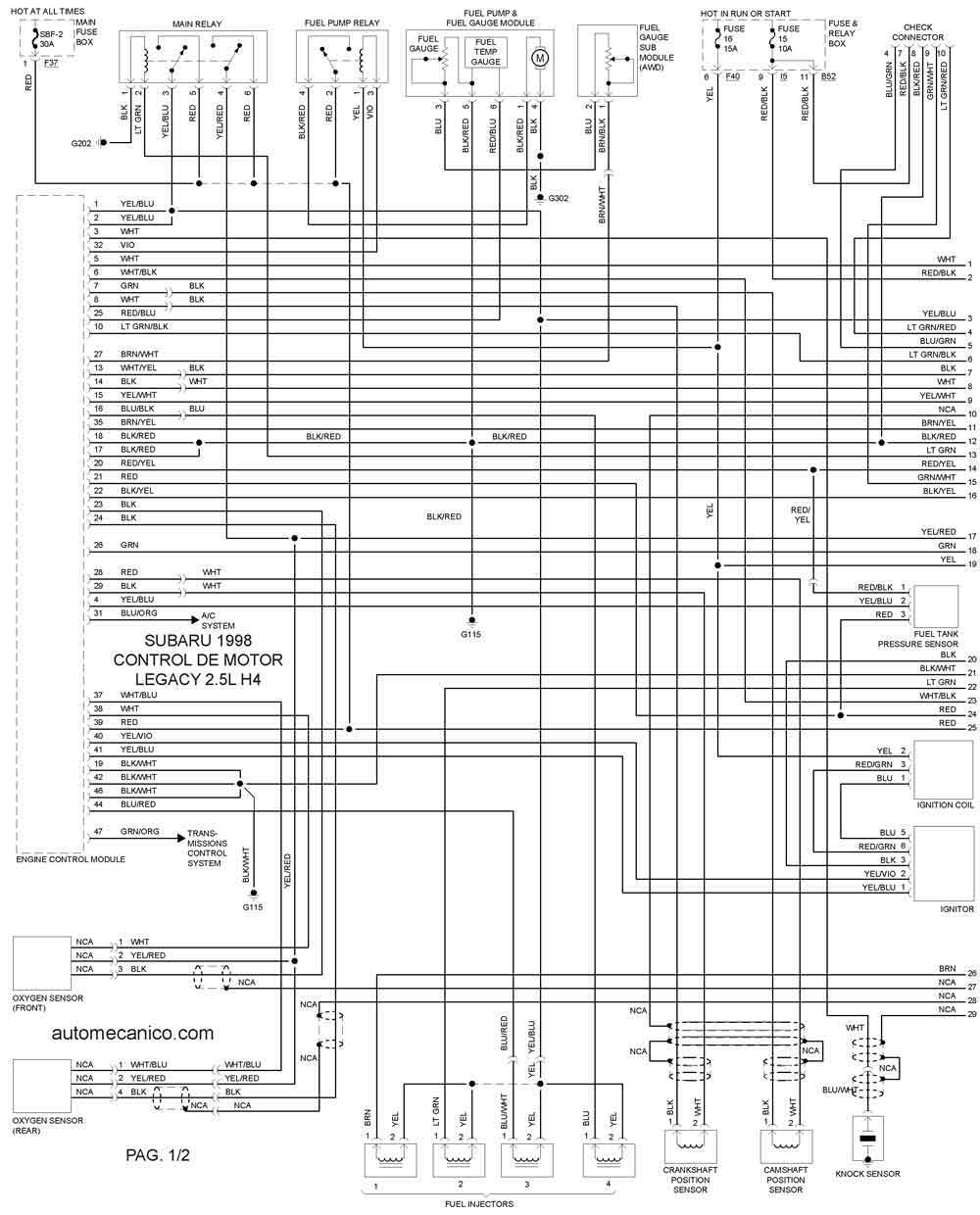

1998 LEGACY - 2.5L H4 4 Cil CONTROL DEL MOTOR - 1/2
1998 LEGACY - 2.5L H4 4 Cil CONTROL DEL MOTOR - 2/2
