CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - BMW 1998

DIAGRAMAS BMW - Cooling Fans system - 1998 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, Se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: BMW 1998
YEAR MODELO VENTILADOR / FAN / ABANICO
  Viene de la pagina anterior...

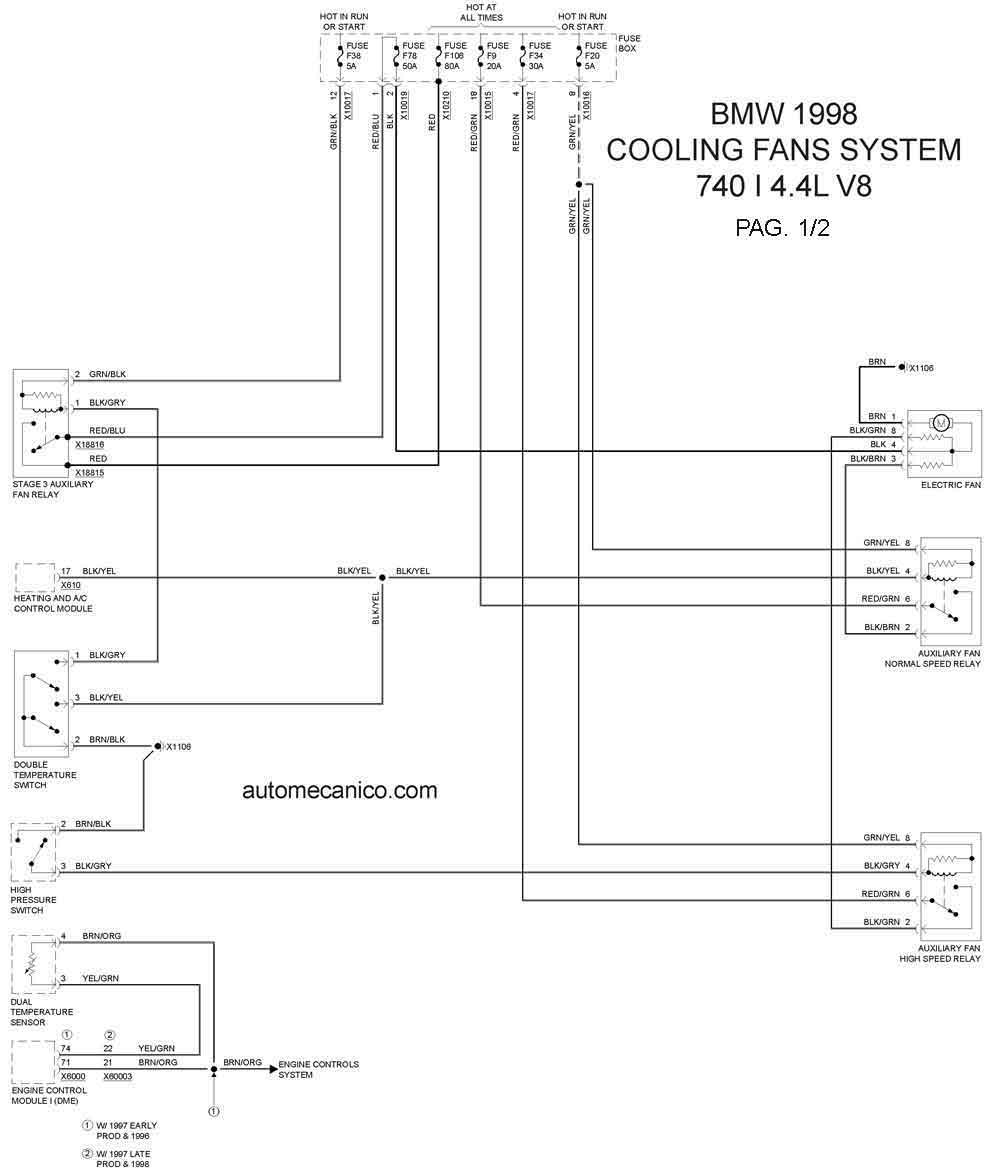

1998 740i 4.4L V8 DIAG. ELECT. COOLING FANS SYSTEM 1/2

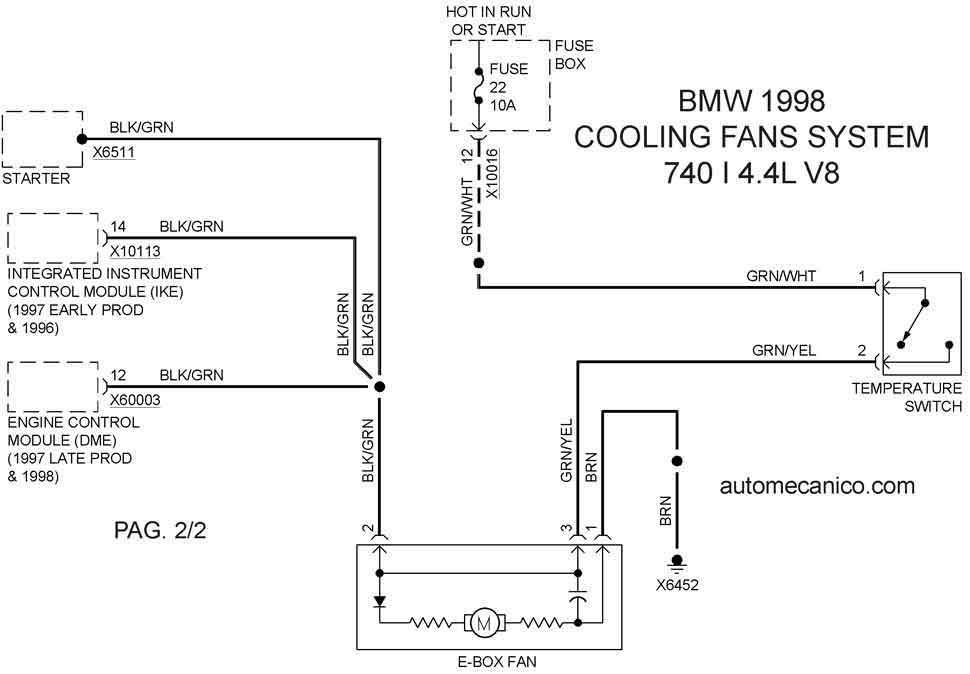

1998 740i 4.4L V8 DIAG. ELECT. COOLING FANS SYSTEM 2/2

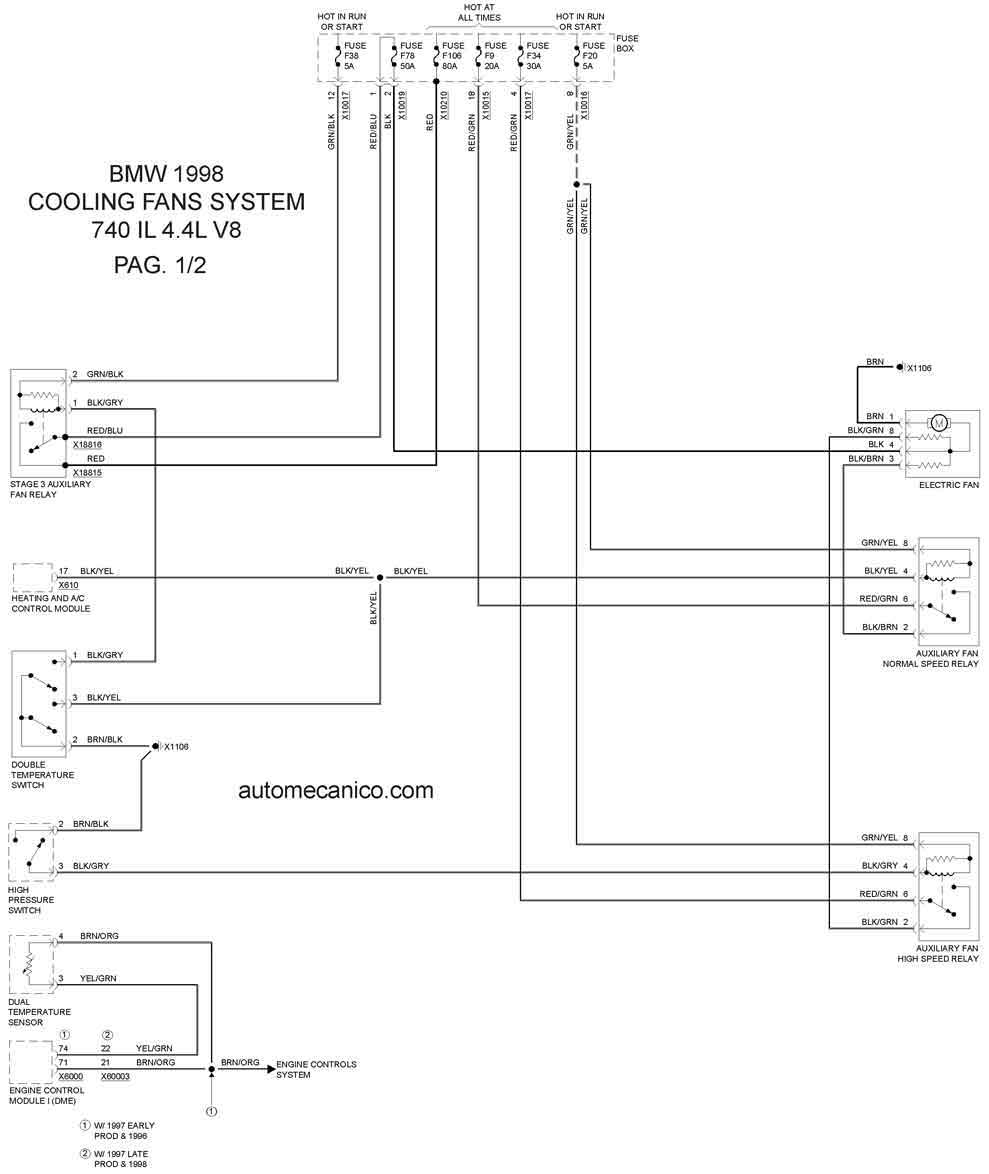

1998 740iL 4.4L V8 DIAG. ELECT. COOLING FANS SYSTEM 1/2

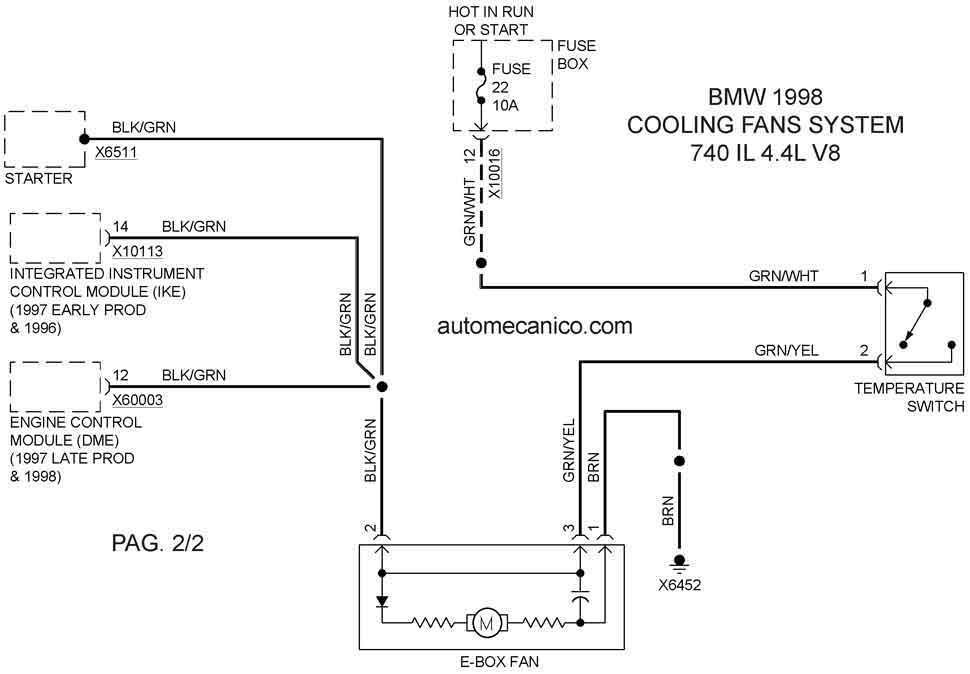

1998 740iL 4.4L V8 DIAG. ELECT. COOLING FANS SYSTEM 2/2

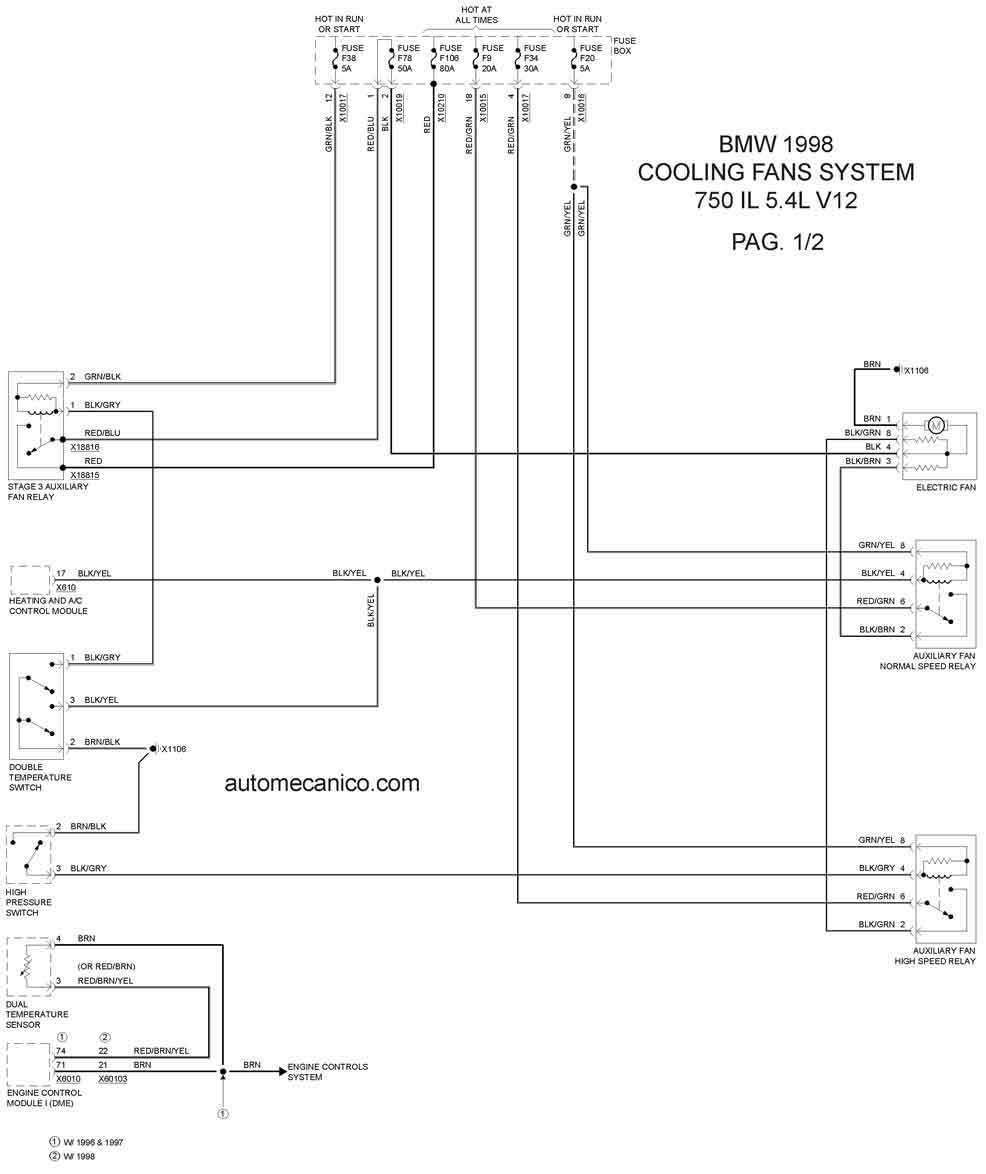

1998 750iL 5.4L V12 DIAG. ELECT. COOLING FANS SYSTEM 1/2

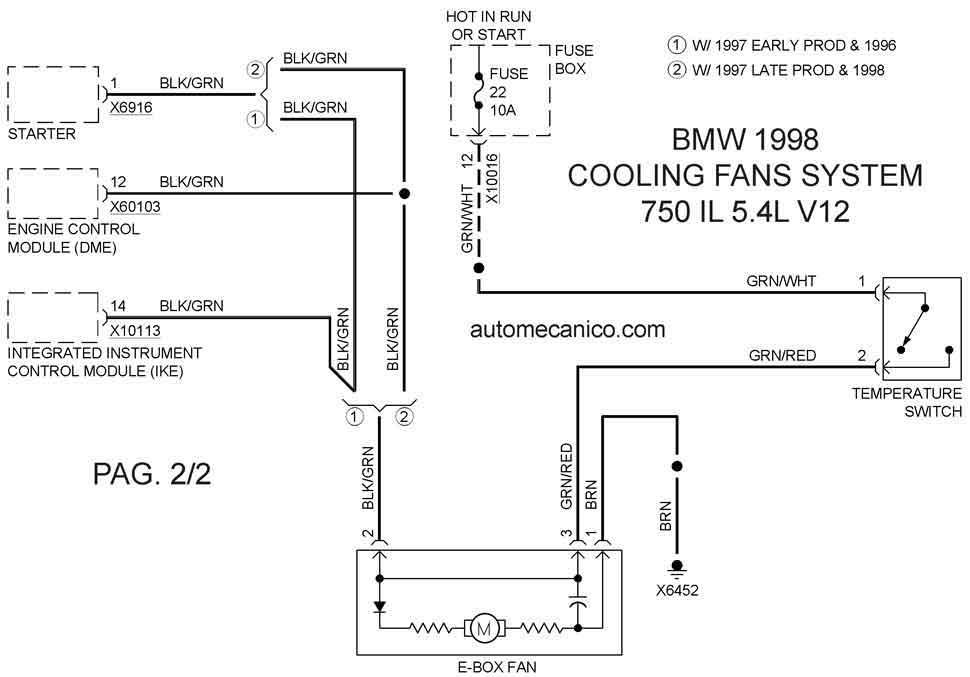

1998 750iL 5.4L V12 DIAG. ELECT. COOLING FANS SYSTEM 2/2

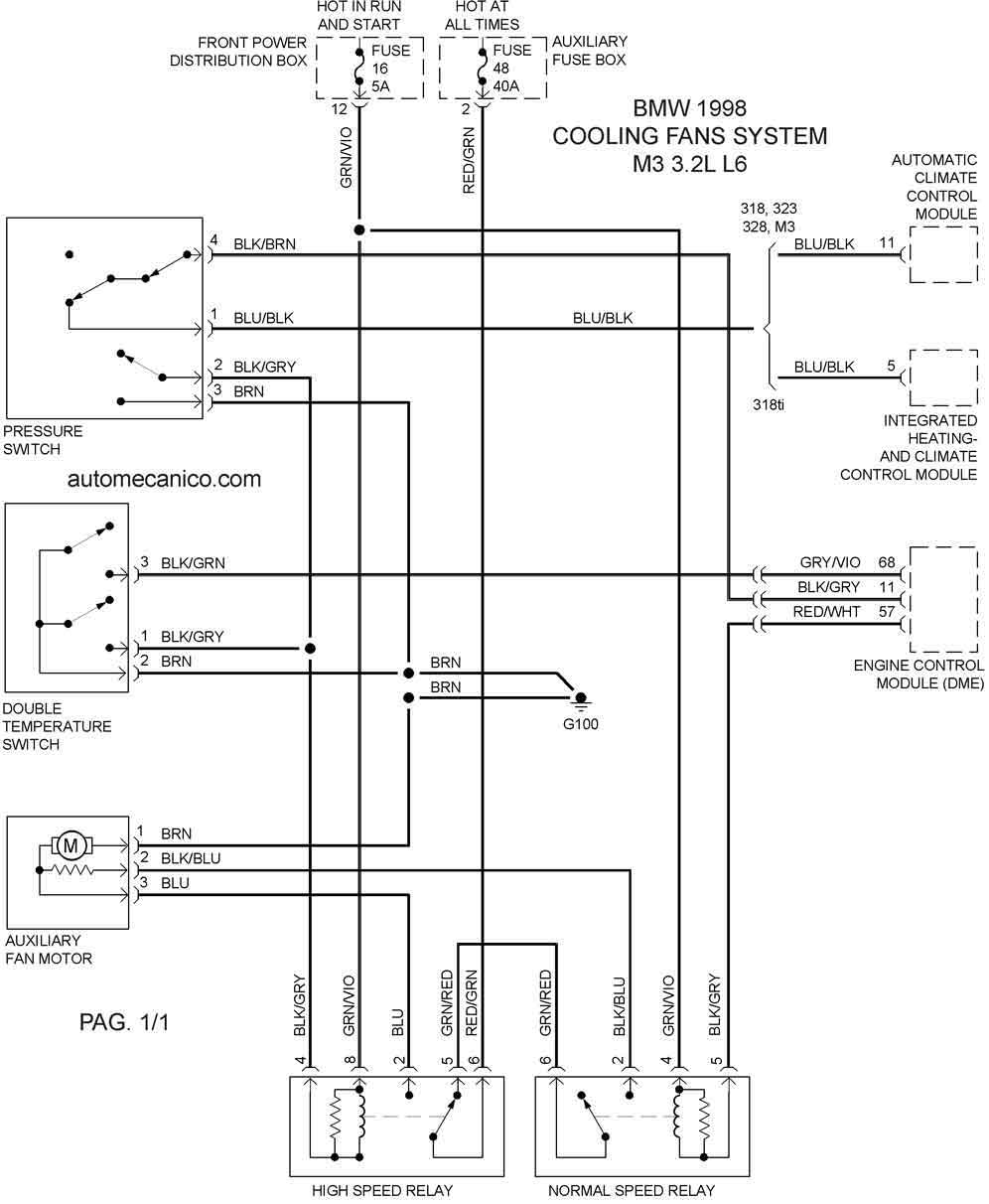

1998 M3 3.2L 6 CILI. DIAG. ELECT. COOLING FANS SYSTEM

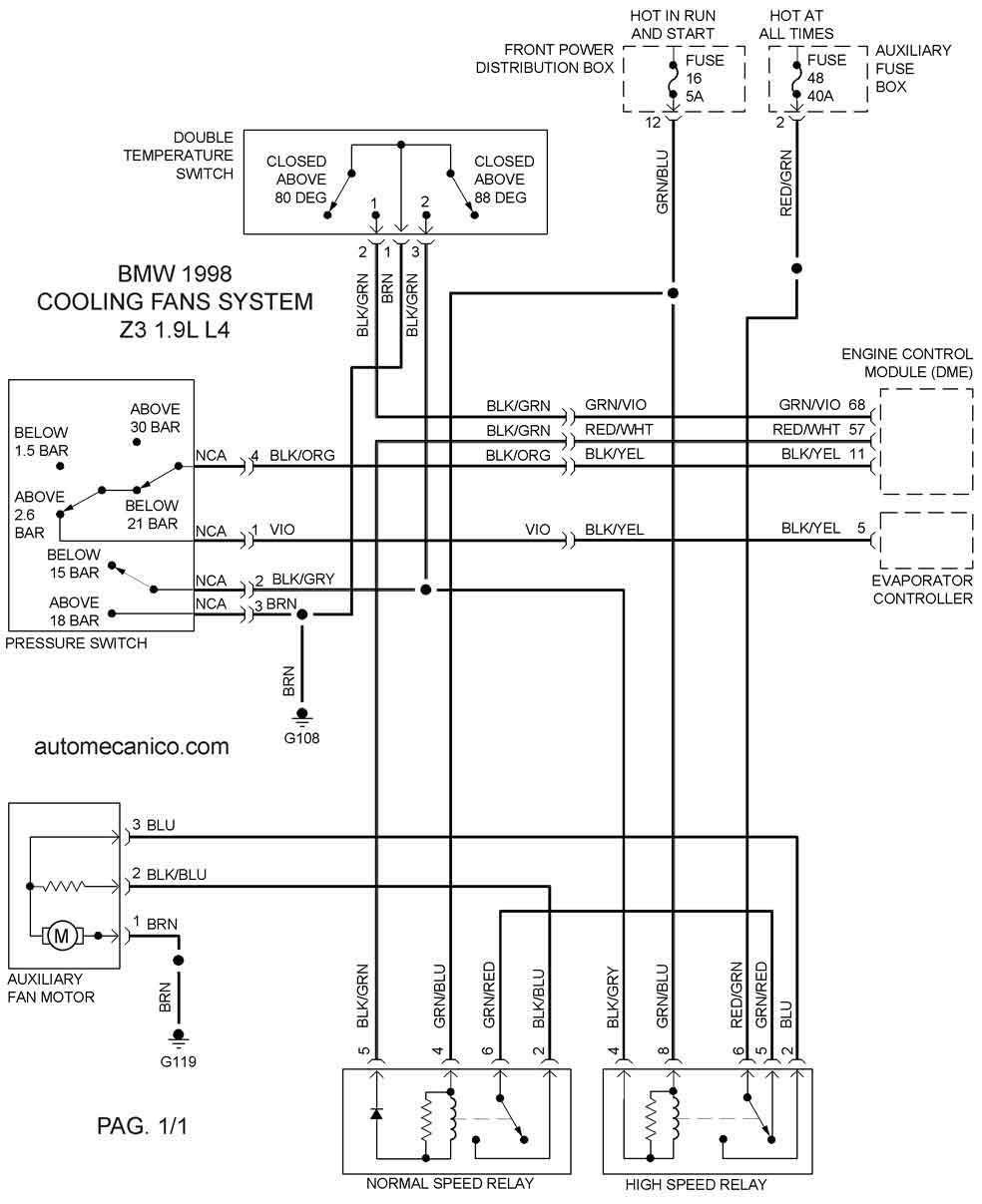

1998 Z3  1.9L 4 CIL. DIAG. ELECT. COOLING FANS SYSTEM

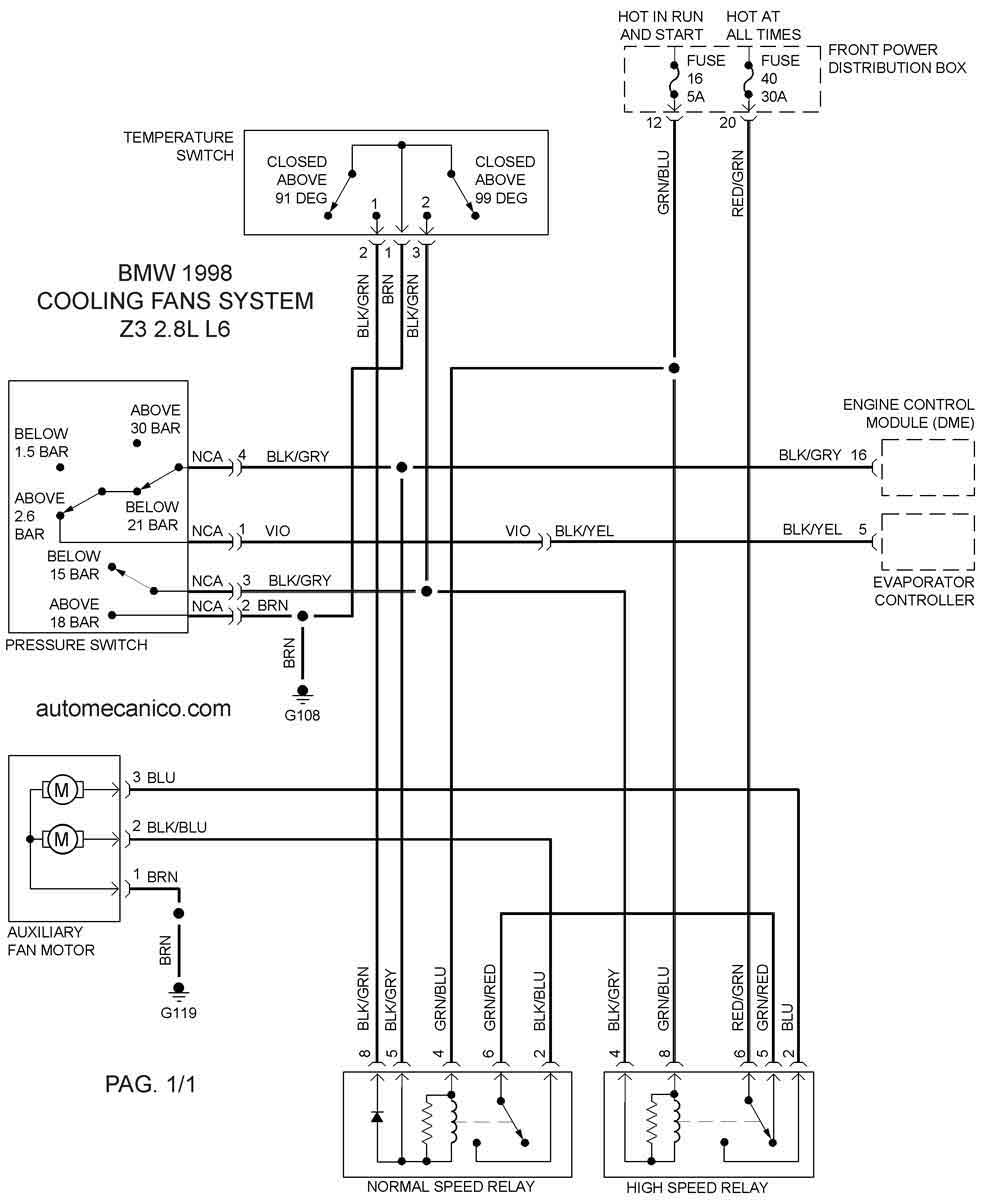

1998 Z3  2.8L 6 CIL. DIAG. ELECT. COOLING FANS SYSTEM
