CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR

DIAGRAMAS 1998 ACURA - Cooling Fans system - 1998 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, Se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: ACURA 1998-
YEAR MODELO VENTILADOR / FAN / ABANICO

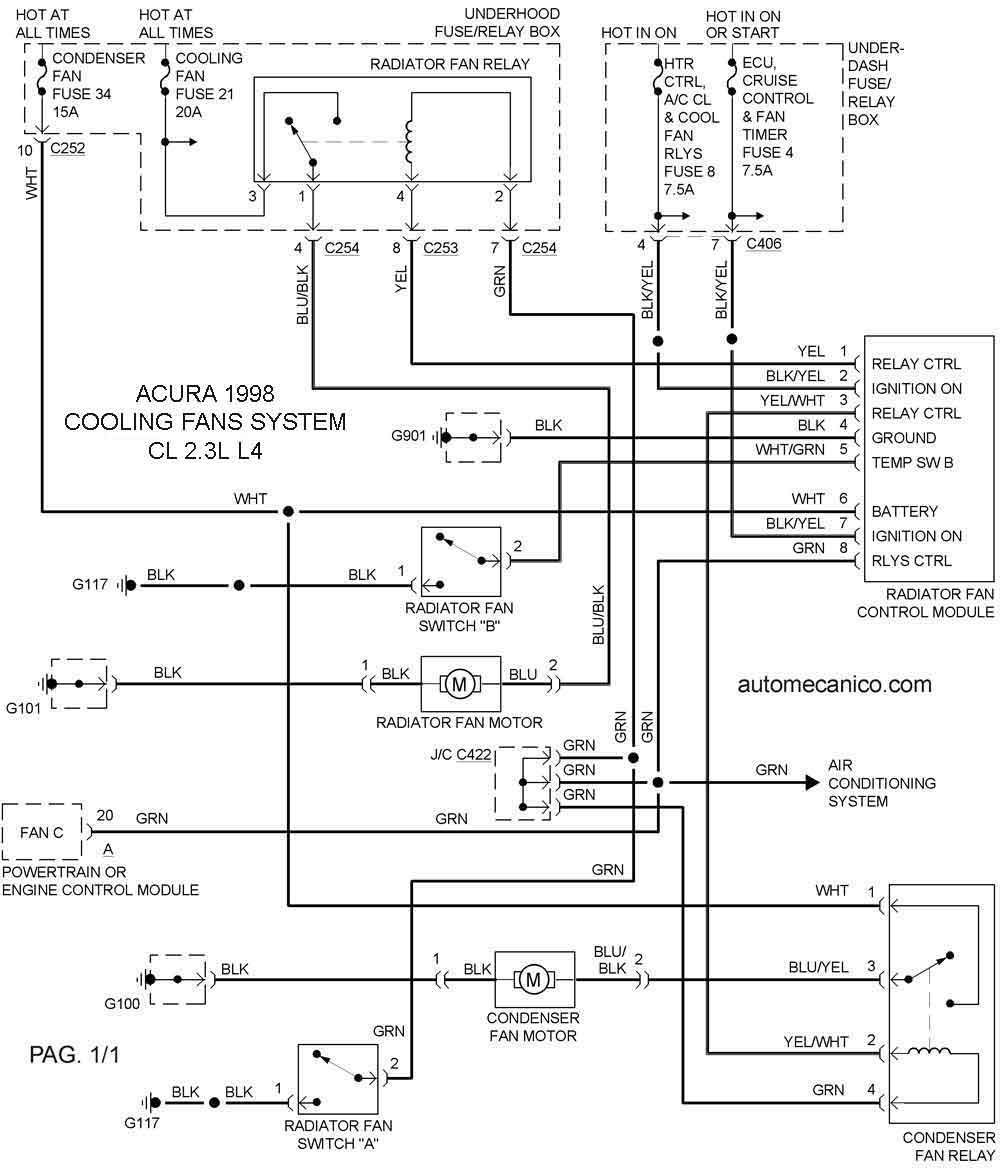

1998 CL  2.3L 4 CIL. DIAG. ELECT. COOLING FANS SYSTEM

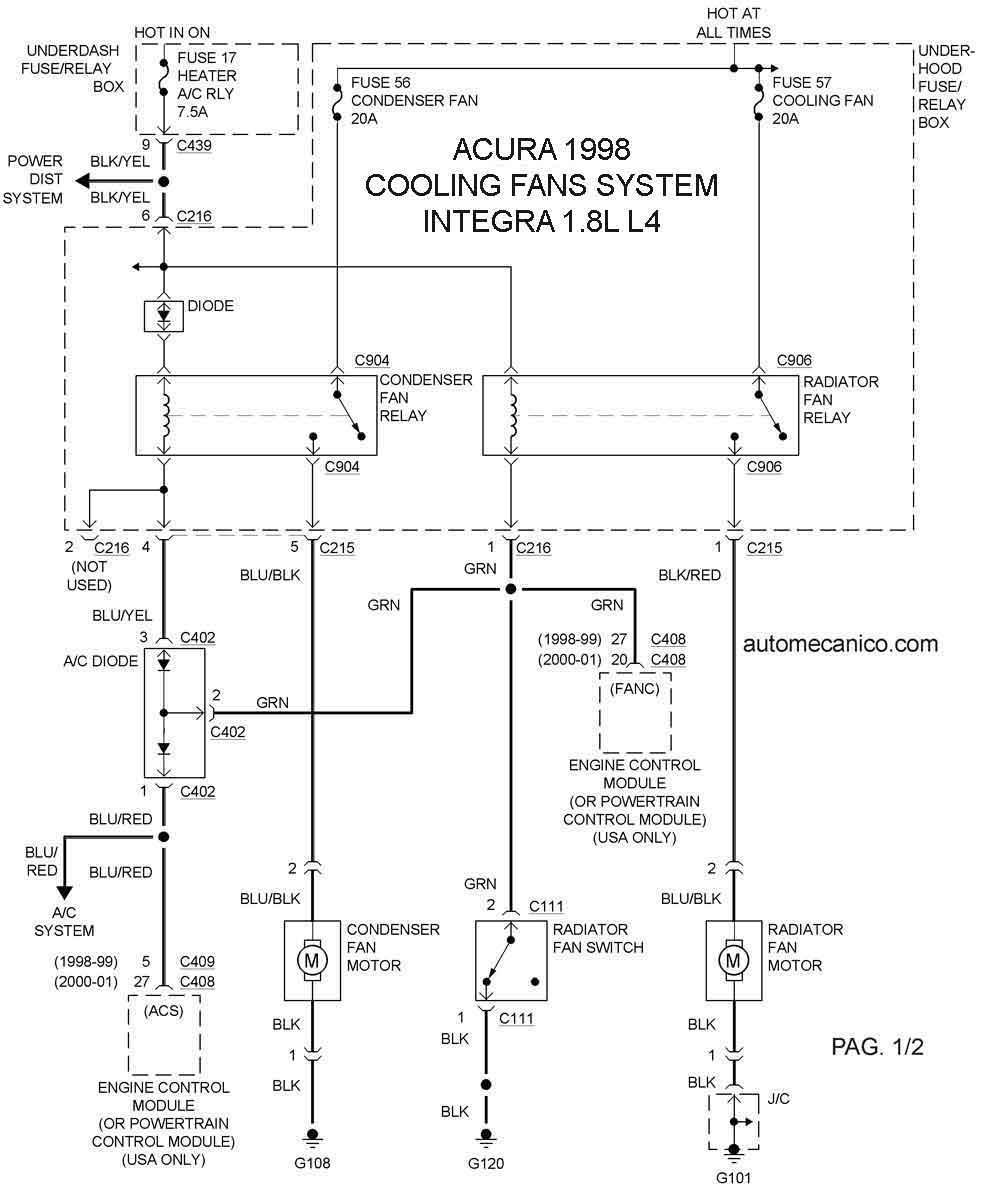

1998 INTEGRA 1.8L 4 CIL. DIAG. ELECT. COOLING FANS SYSTEM 1/2

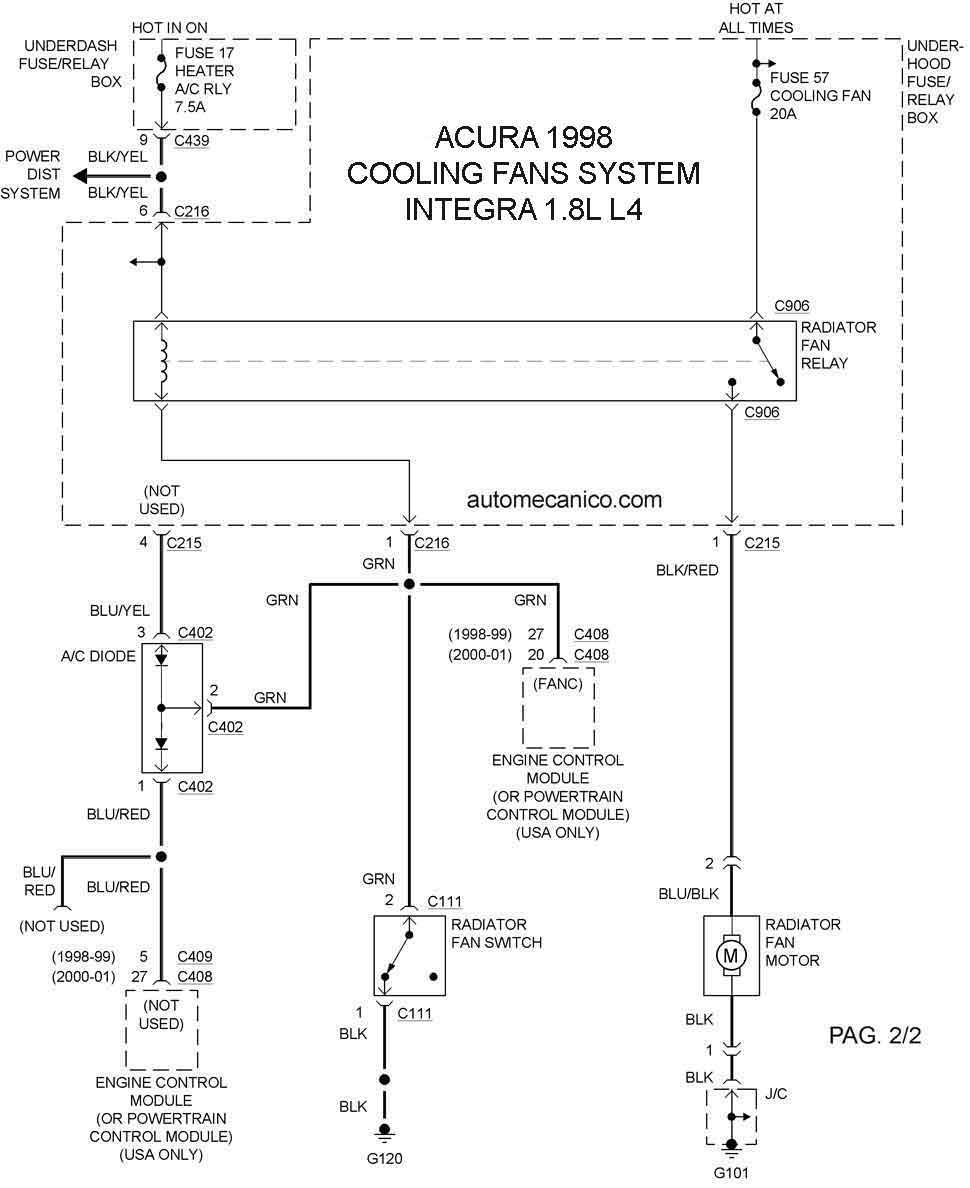

1998 INTEGRA 1.8L 4 CIL. DIAG. ELECT. COOLING FANS SYSTEM 2/2

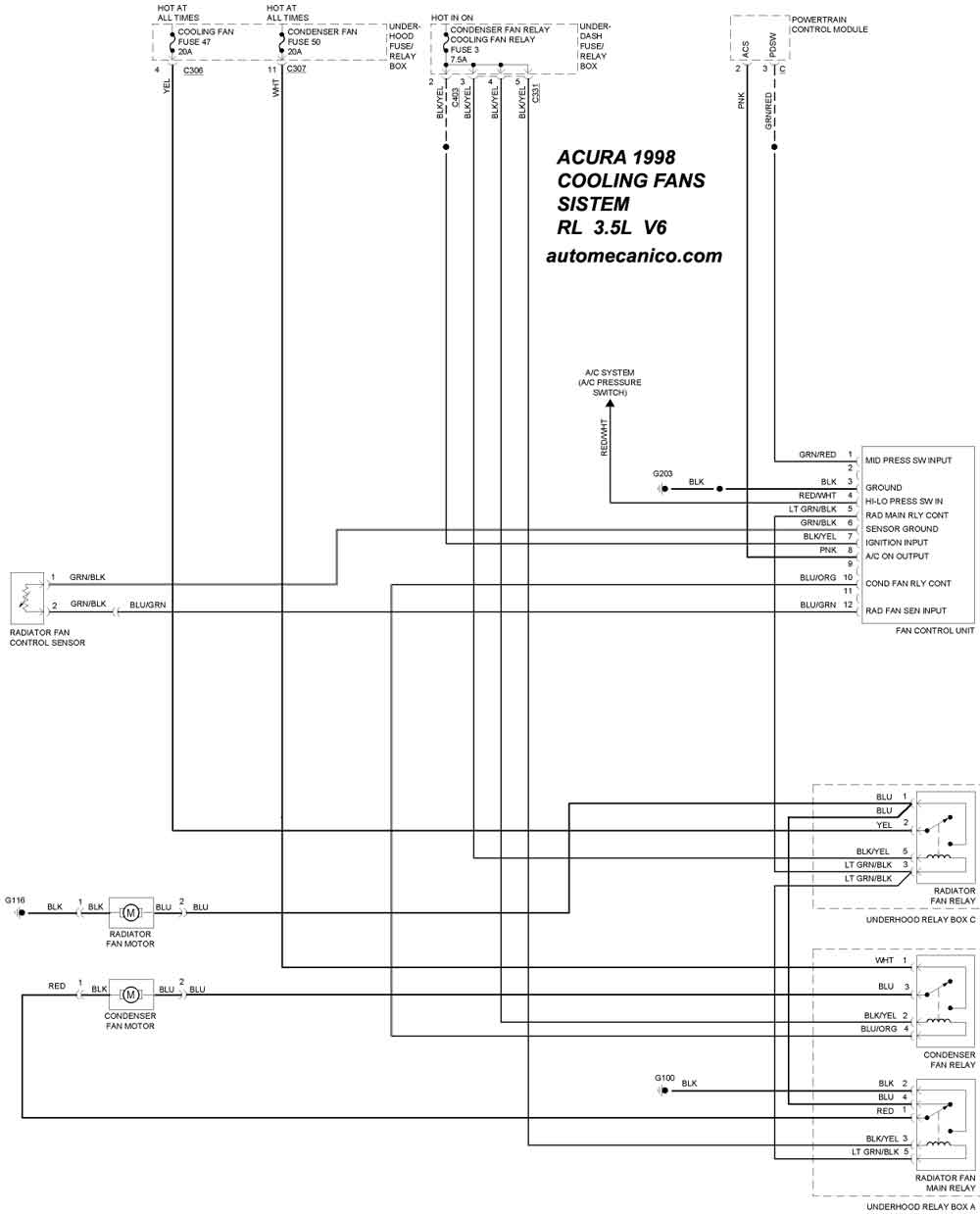

1998 RL 3.5L V6 DIAG. ELECT. COOLING FANS SYSTEM

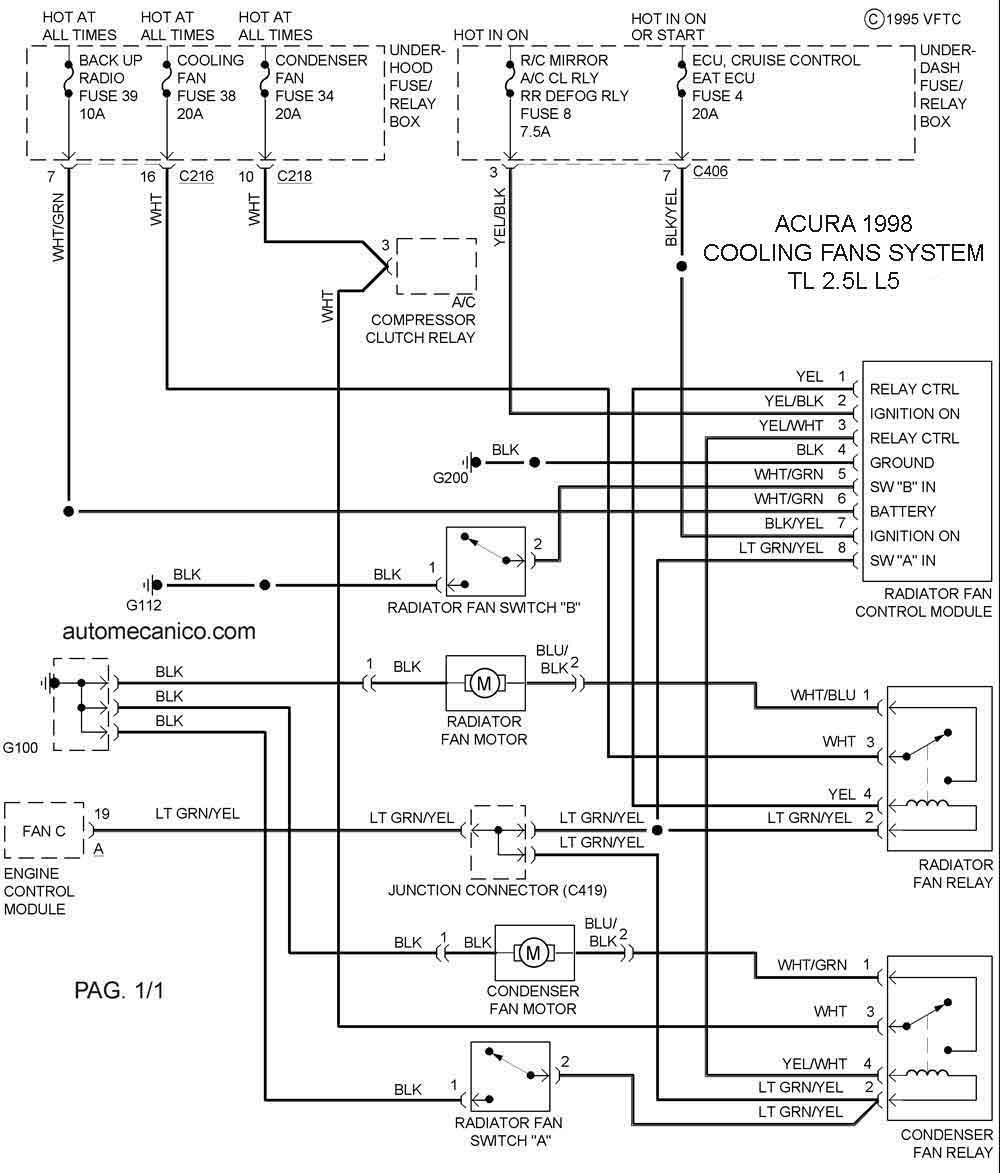

1998 TL 2.5L 5 CIL. DIAG. ELECT. COOLING FANS SYSTEM

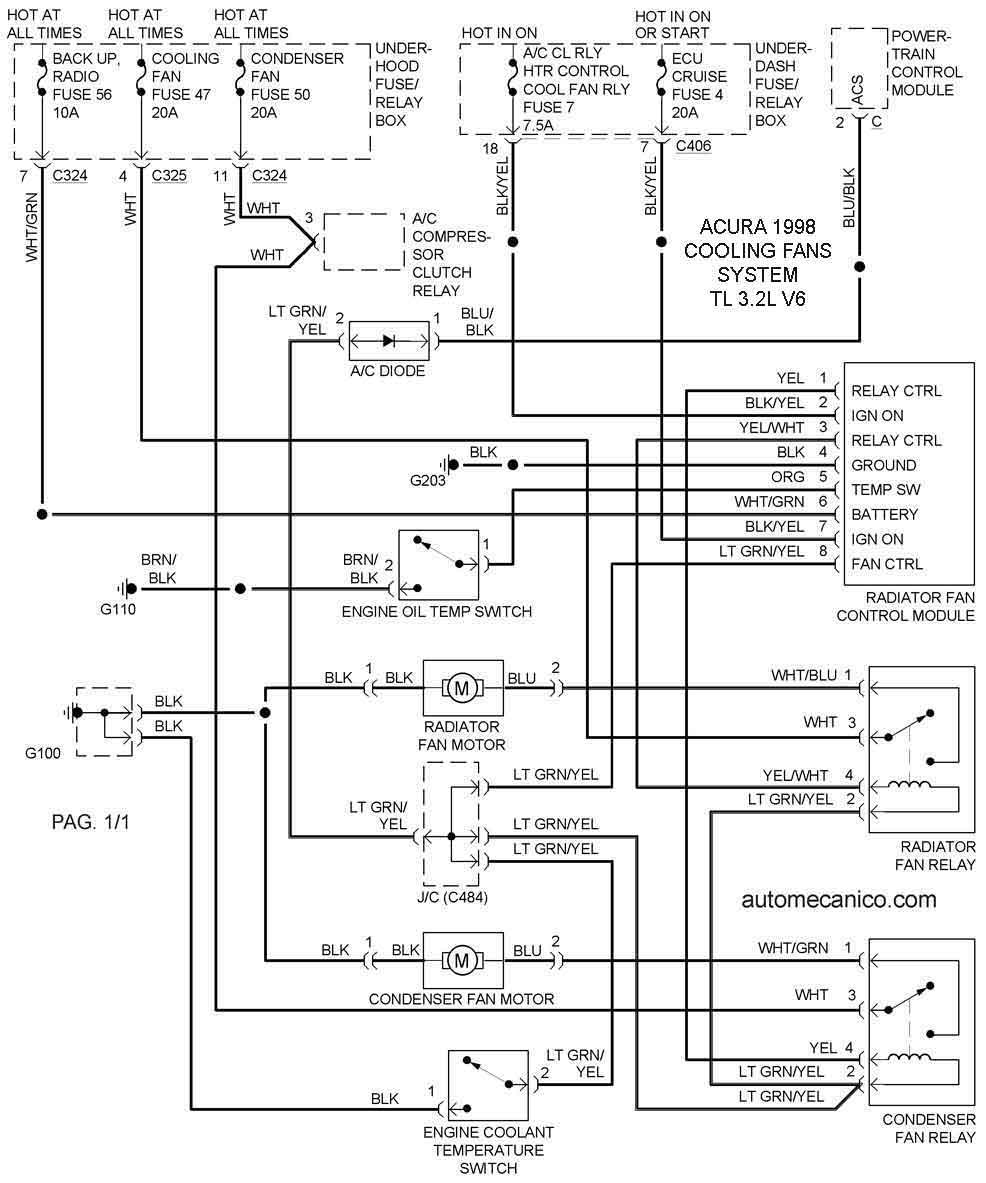

1998 TL 3.2L V6 DIAG. ELECT. COOLING FANS SYSTEM
