CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - FORD 1998

DIAGRAMAS  FORD - Cooling Fans system - 1998 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, Se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: FORD 1998-
YEAR MODELO VENTILADOR / FAN / ABANICO

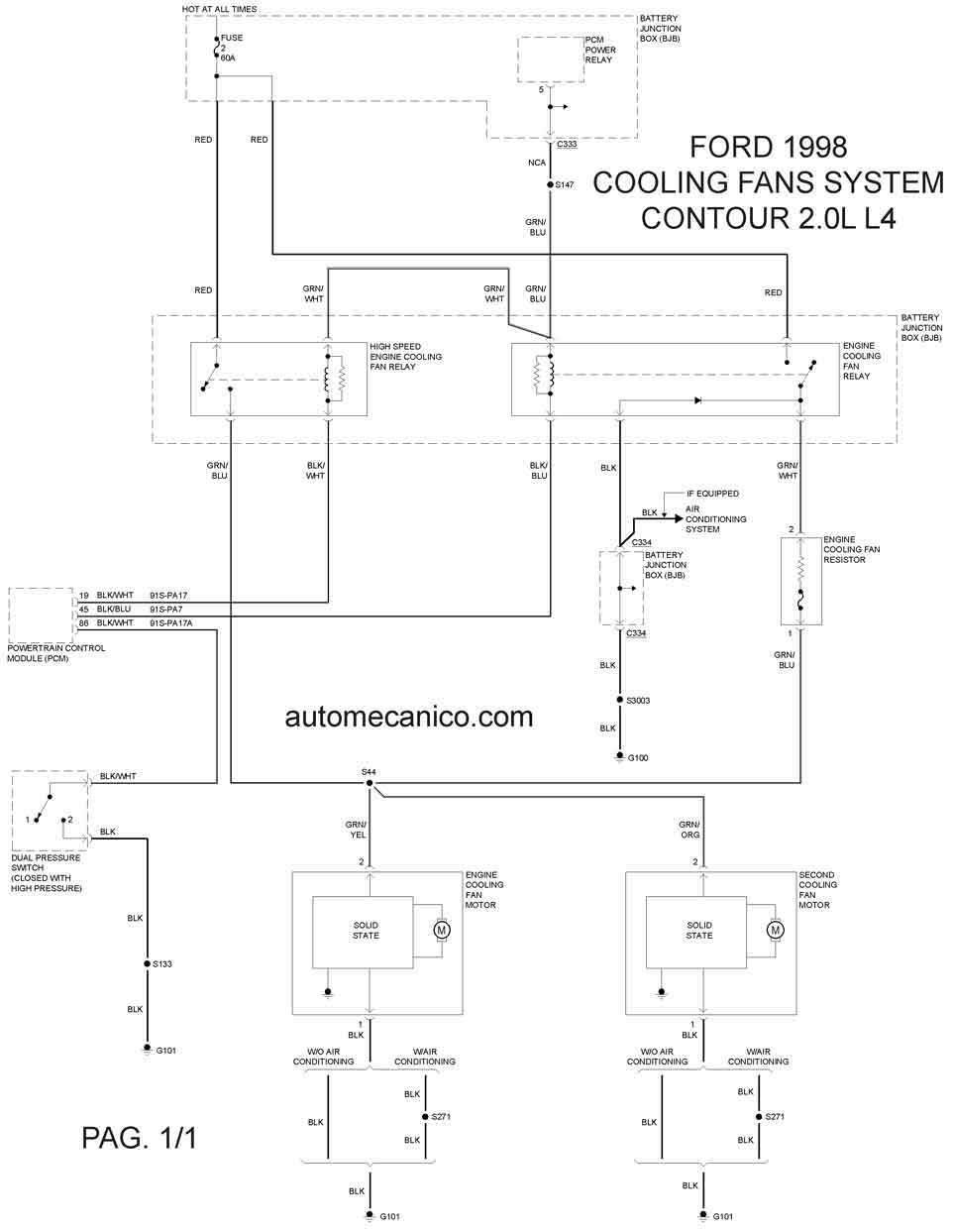

1998 CONTOUR  2.0L 4 CIL DIAG. ELECT. COOLING FANS SYSTEM

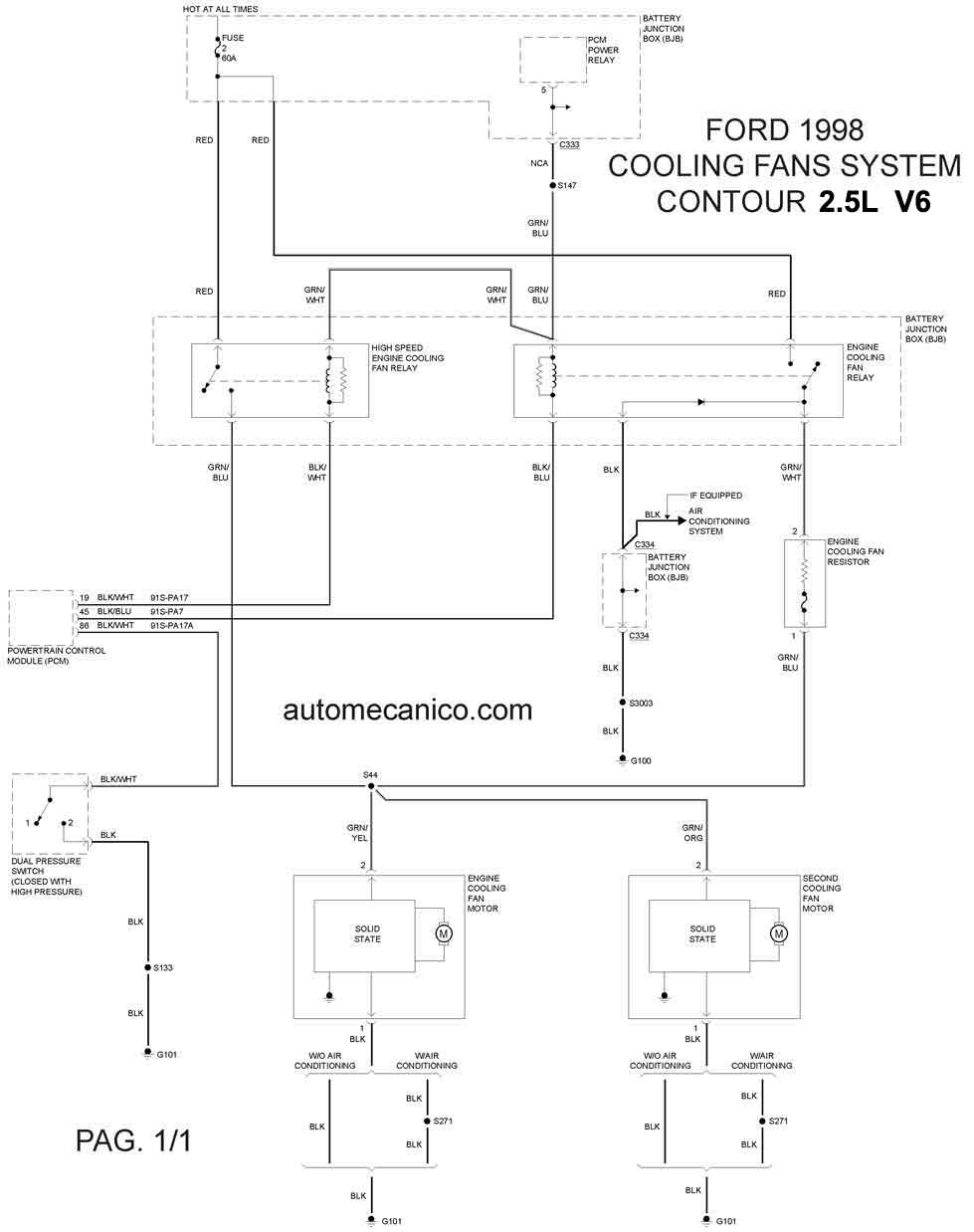

1998 CONTOUR  2.5L V6 DIAG. ELECT. COOLING FANS SYSTEM

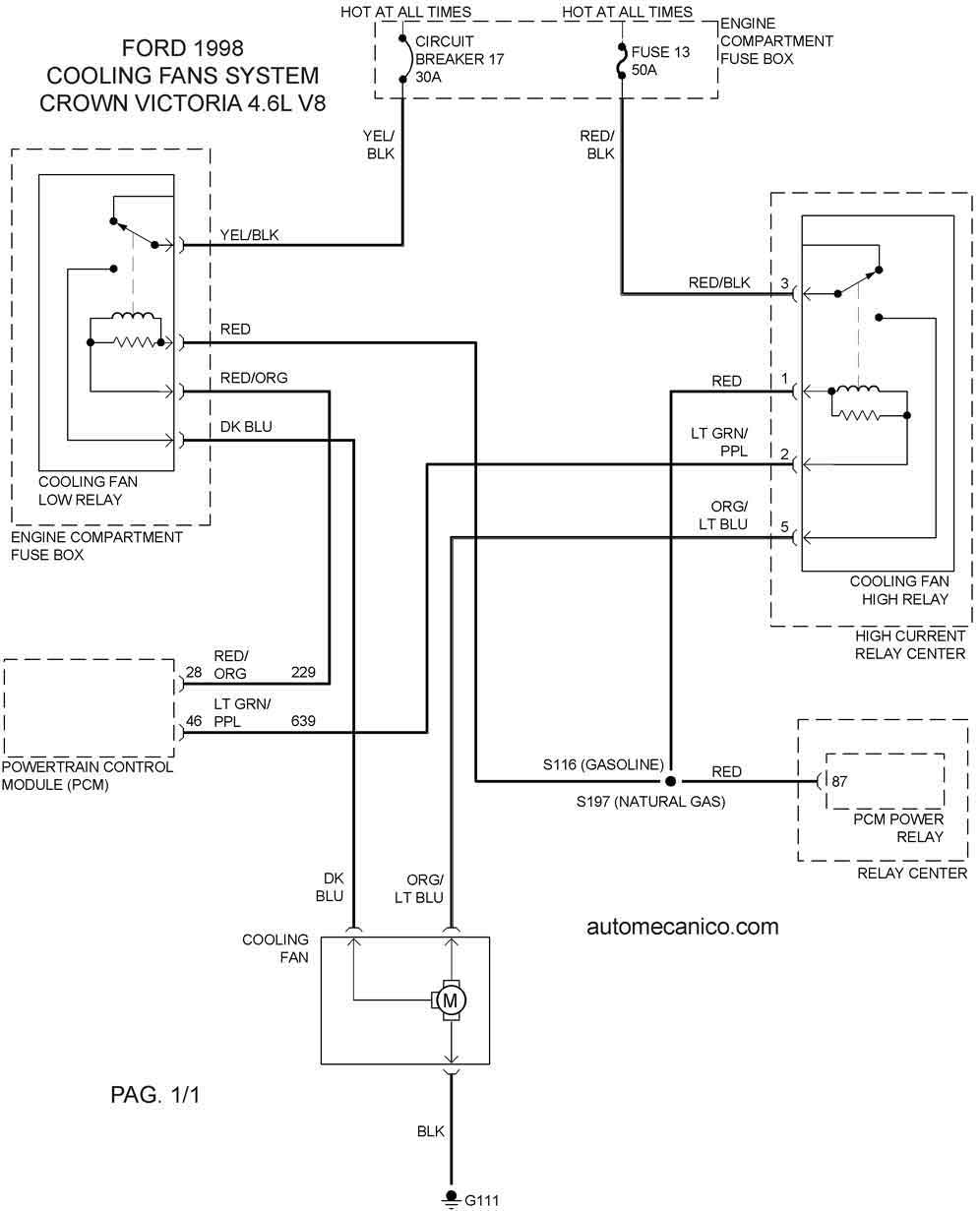

1998 CROWN VICTORIA 4.6L V8 DIAG. ELECT. COOLING FANS SYSTEM

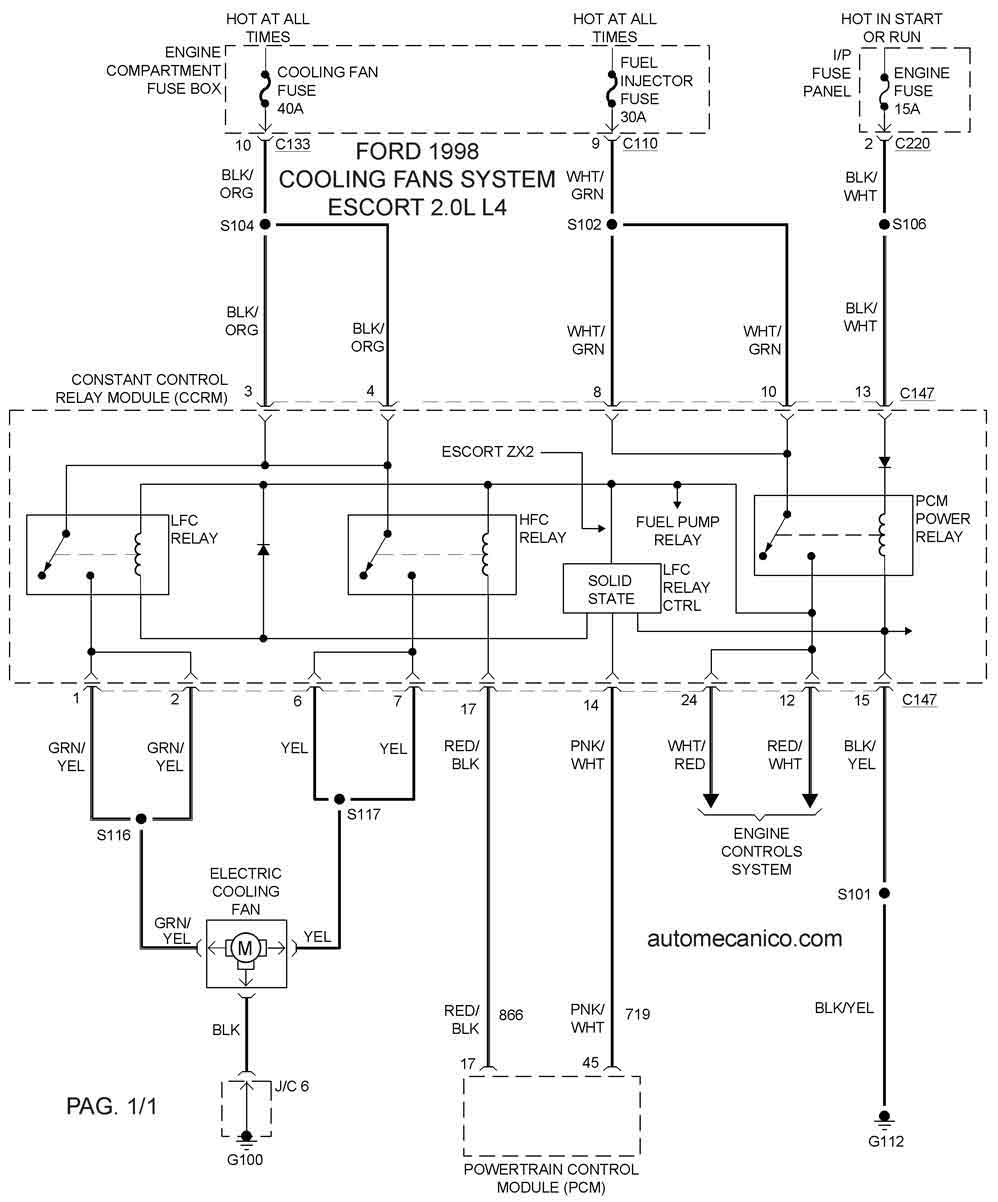

1998 ESCORT 2.0L  4 CIL DIAG. ELECT. COOLING FANS SYSTEM

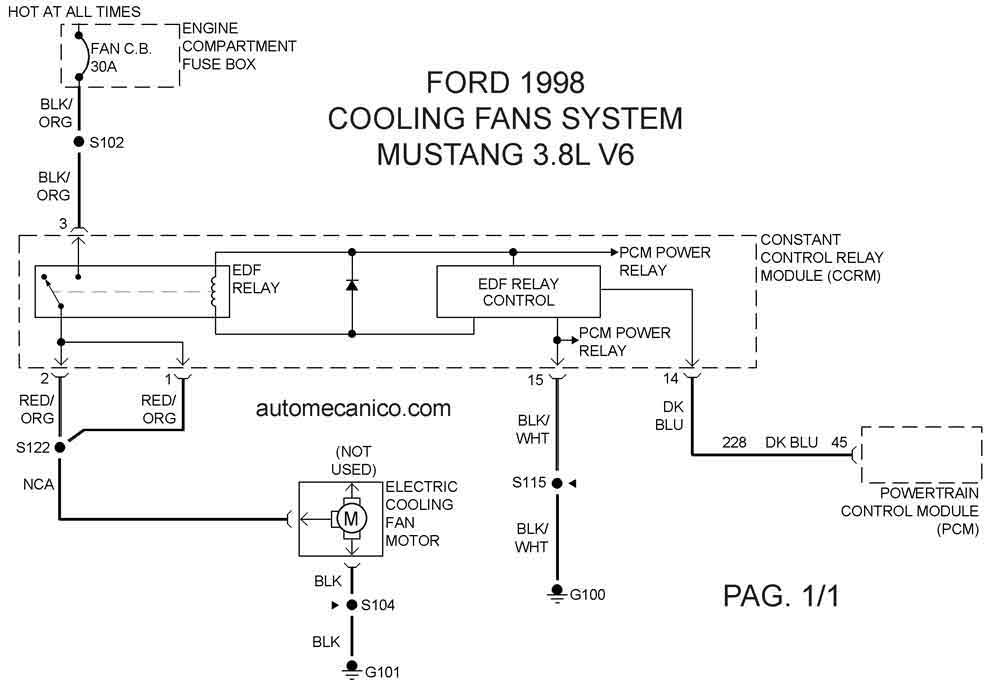

1998 MUSTANG 3.8L V6 DIAG. ELECT. COOLING FANS SYSTEM

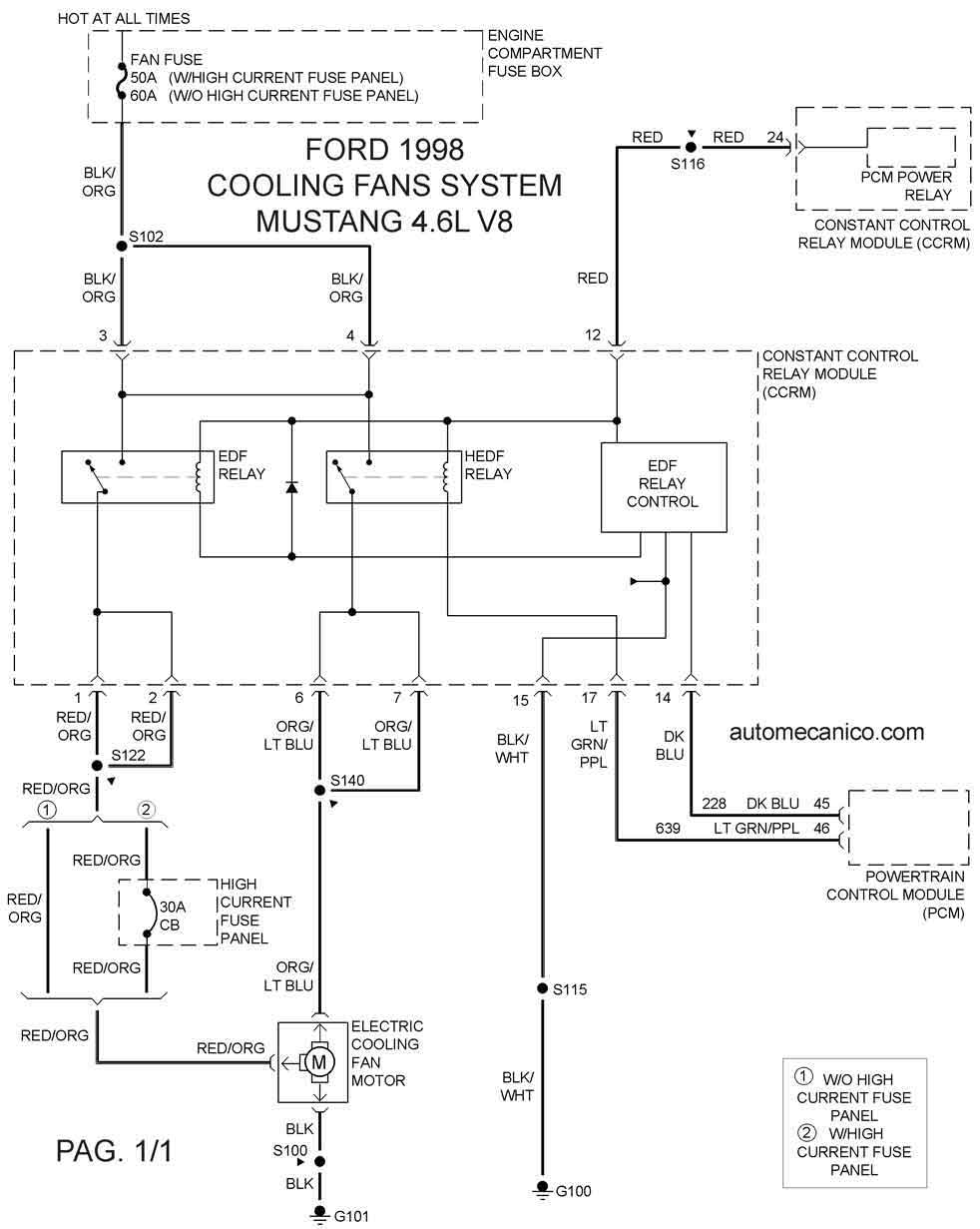

1998 MUSTANG 4.6L V8 DIAG. ELECT. COOLING FANS SYSTEM

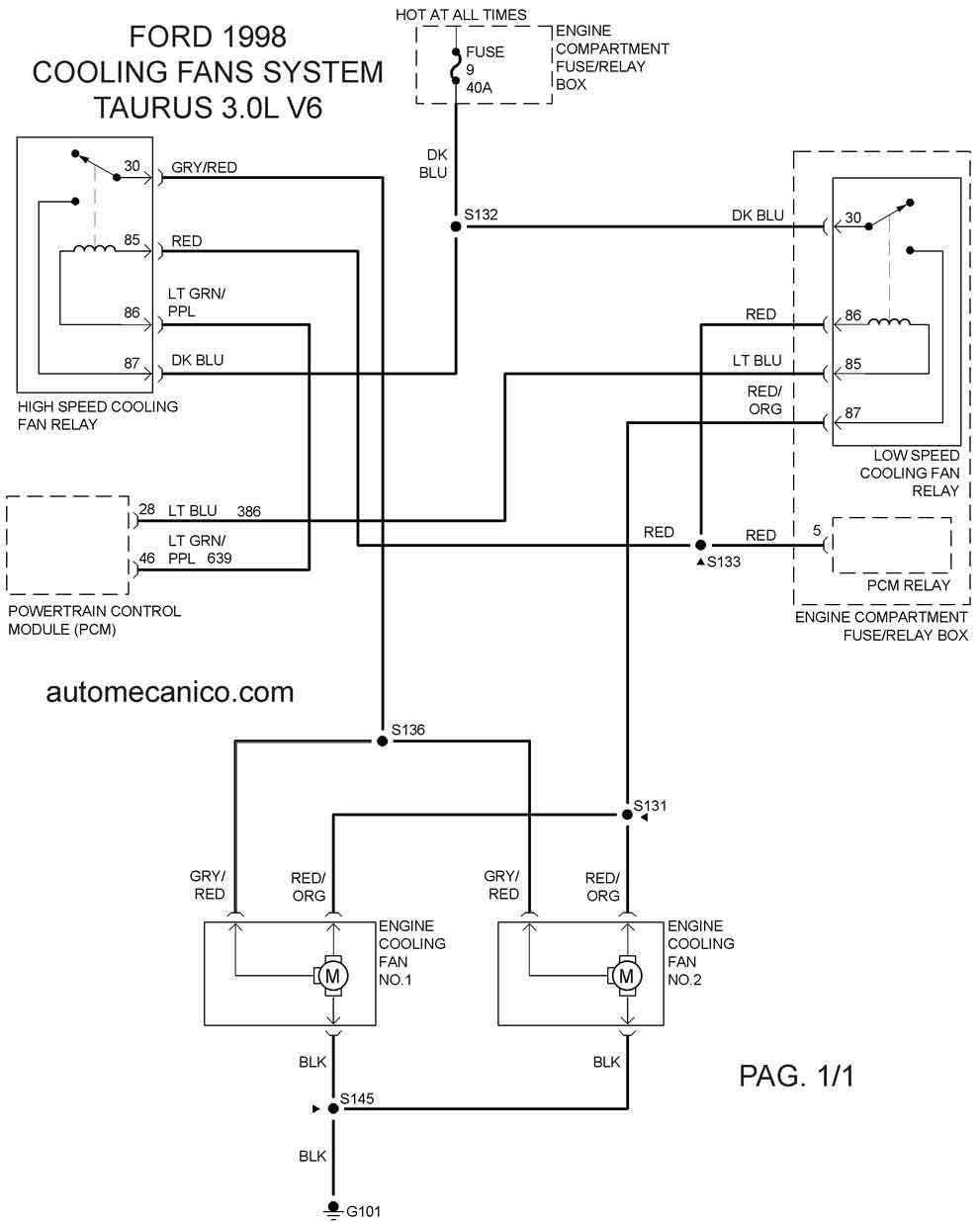

1998 TAURUS  3.0L  V6 DIAG. ELECT. COOLING FANS SYSTEM

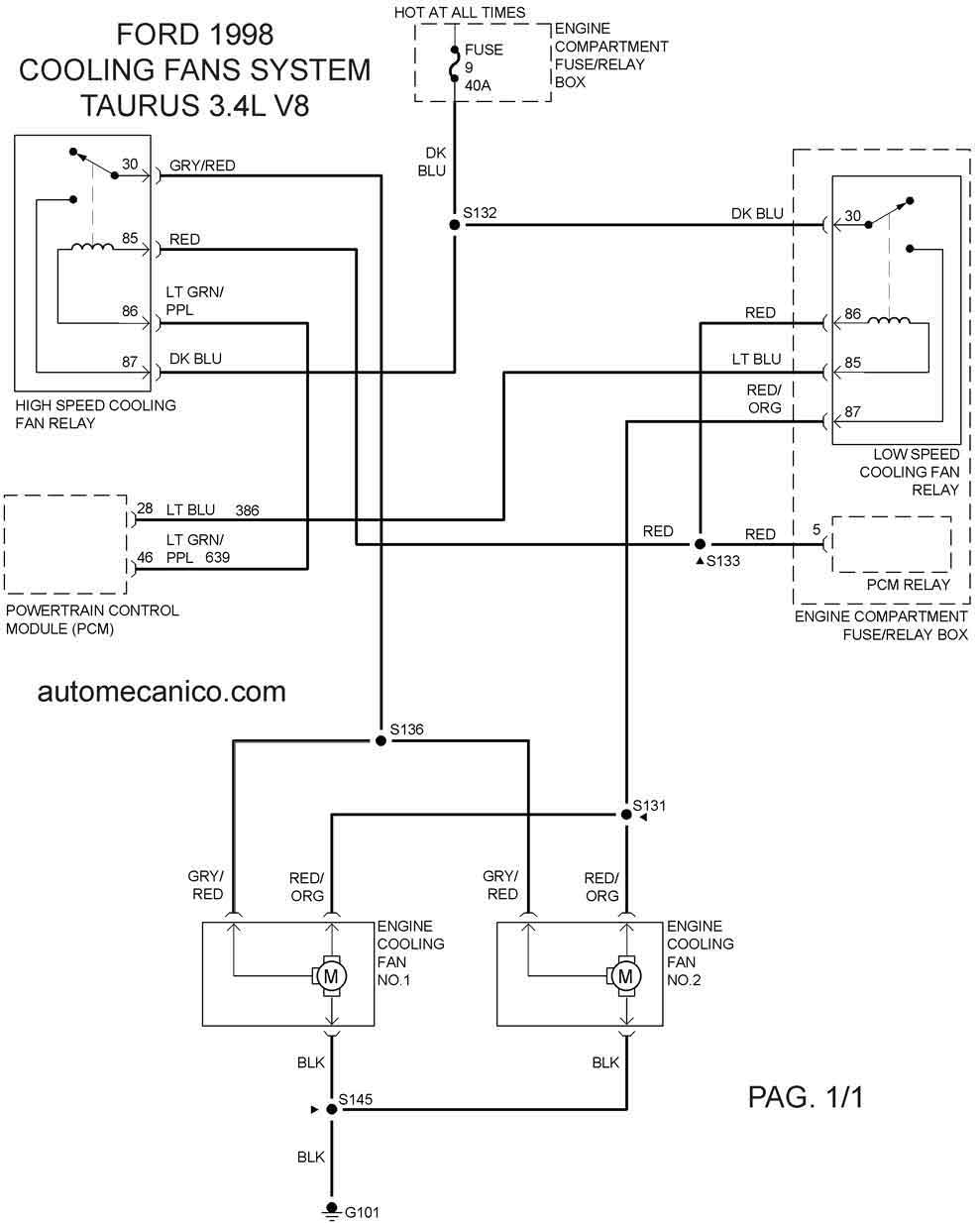

1998 TAURUS  3.4L  V8 DIAG. ELECT. COOLING FANS SYSTEM
1998 WINDSTAR  3.0L  V6 DIAG. ELECT. COOLING FANS SYSTEM

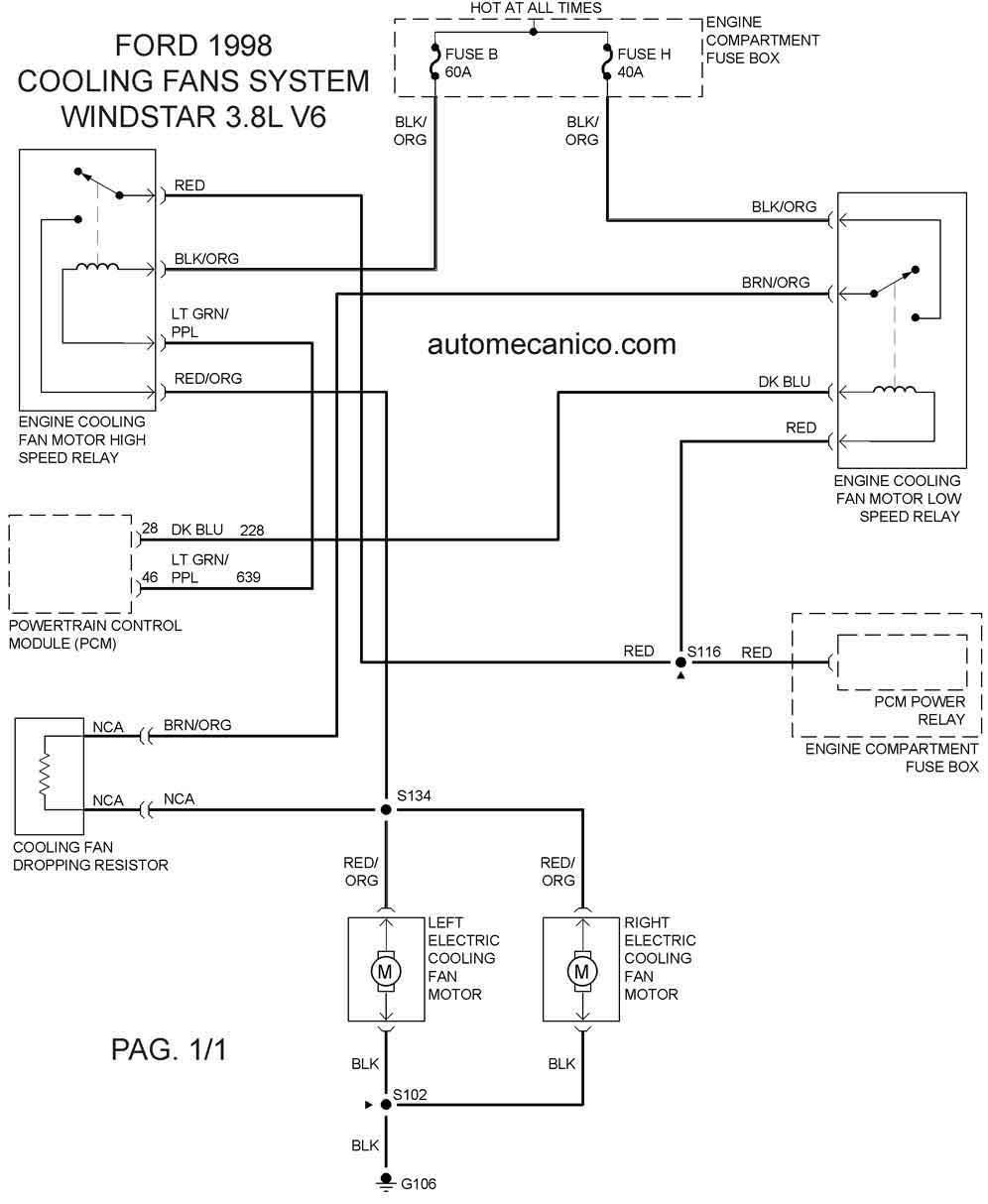

1998 WINDSTAR  3.8L  V6 DIAG. ELECT. COOLING FANS SYSTEM
