CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - BMW 2005

DIAGRAMAS  BMW - Cooling Fans system - 2005 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: BMW 2005 -
YEAR MODELO Ver pagina anterior... VENTILADOR / FAN / ABANICO

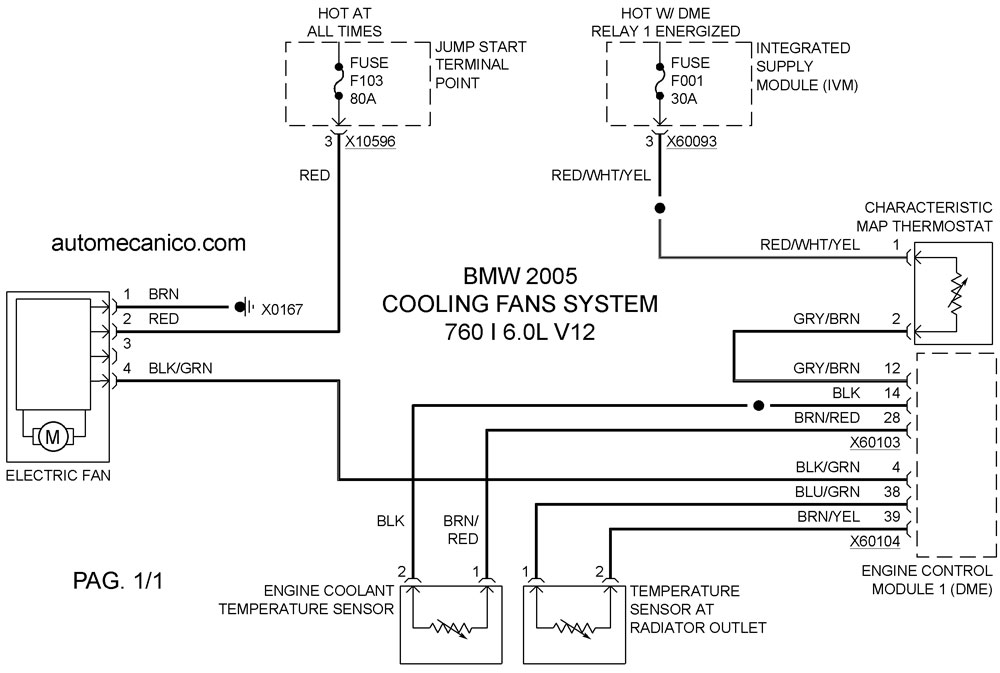

2005 760i - 6.0L V12 CIL DIAG. ELECT. COOLING FANS SYSTEM

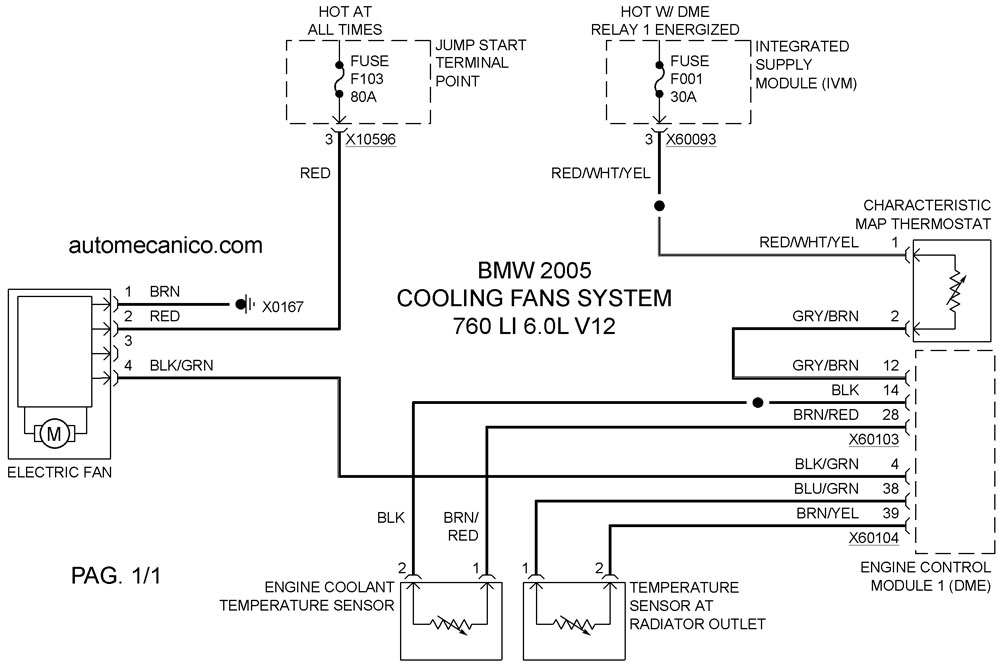

2005 760Li - 6.0L V12 CIL DIAG. ELECT. COOLING FANS SYSTEM

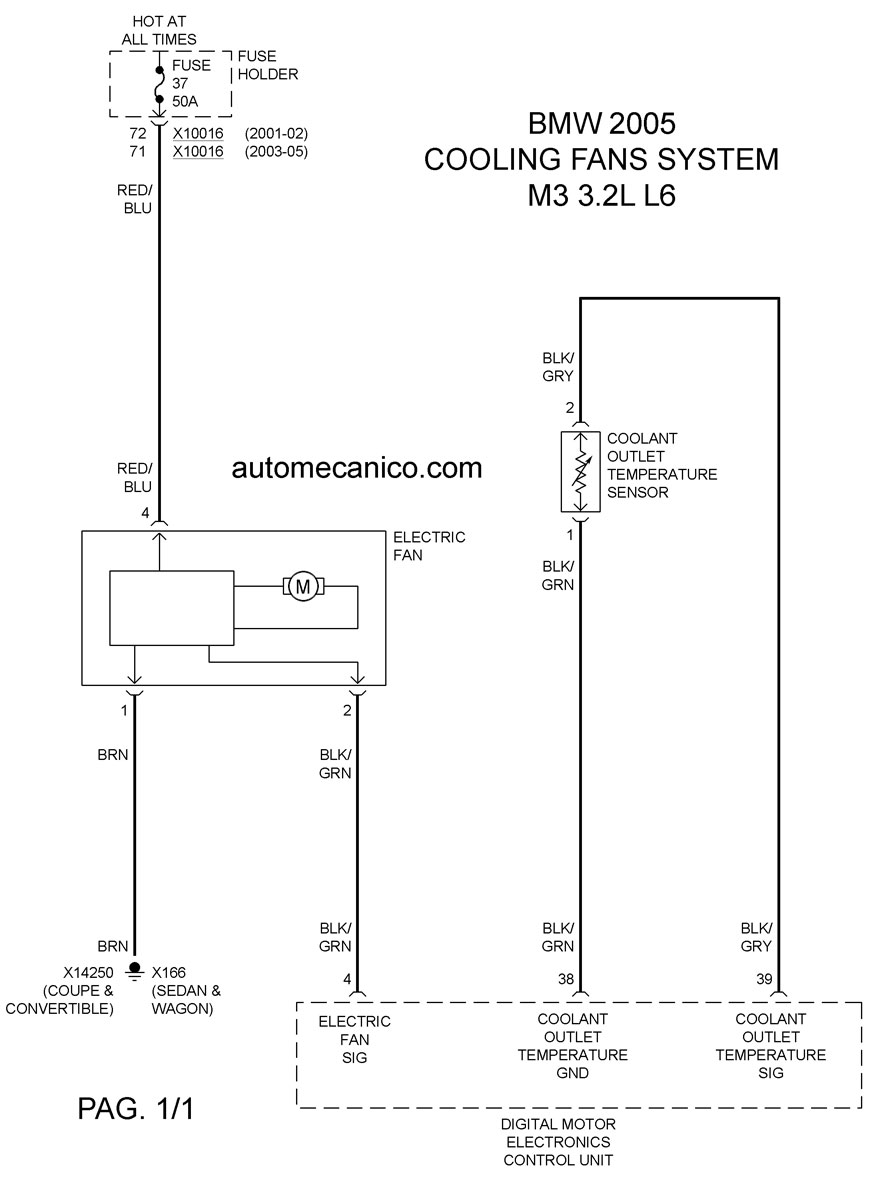

2005 M3 - 3.2L L6 CIL DIAG. ELECT. COOLING FANS SYSTEM

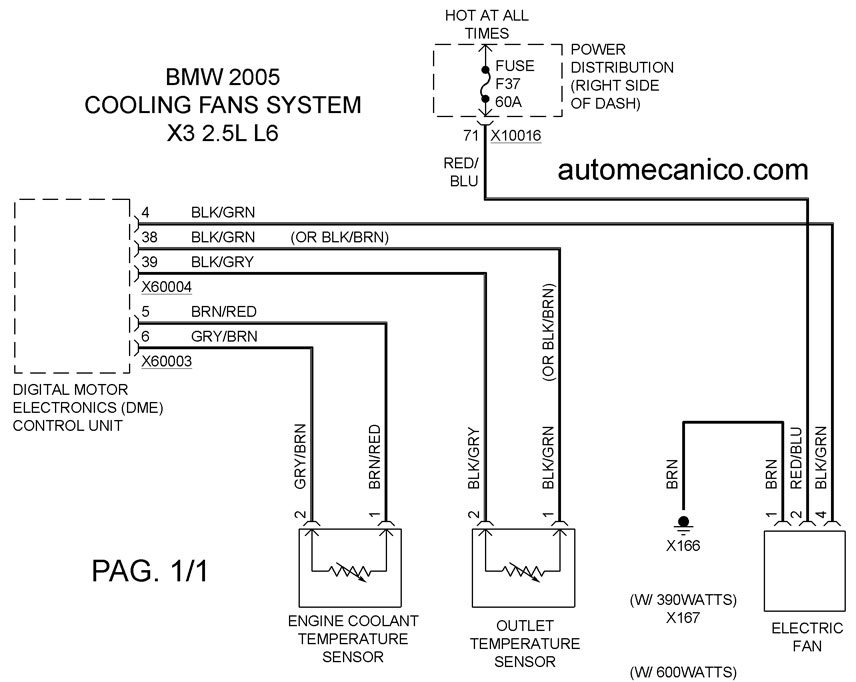

2005 X3 - 2.5L L6 CIL DIAG. ELECT. COOLING FANS SYSTEM

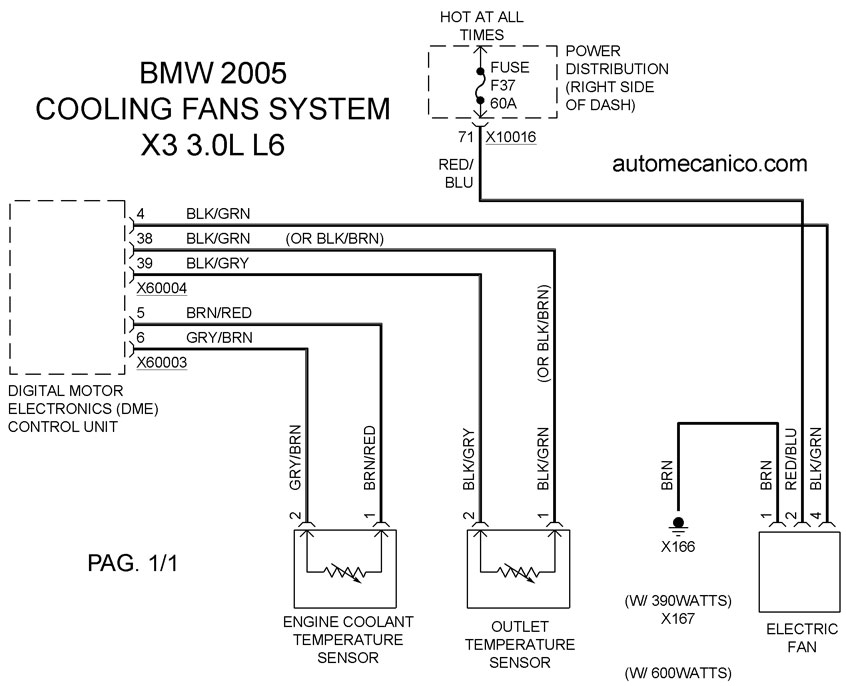

2005 X3 - 3.0L L6 CIL DIAG. ELECT. COOLING FANS SYSTEM

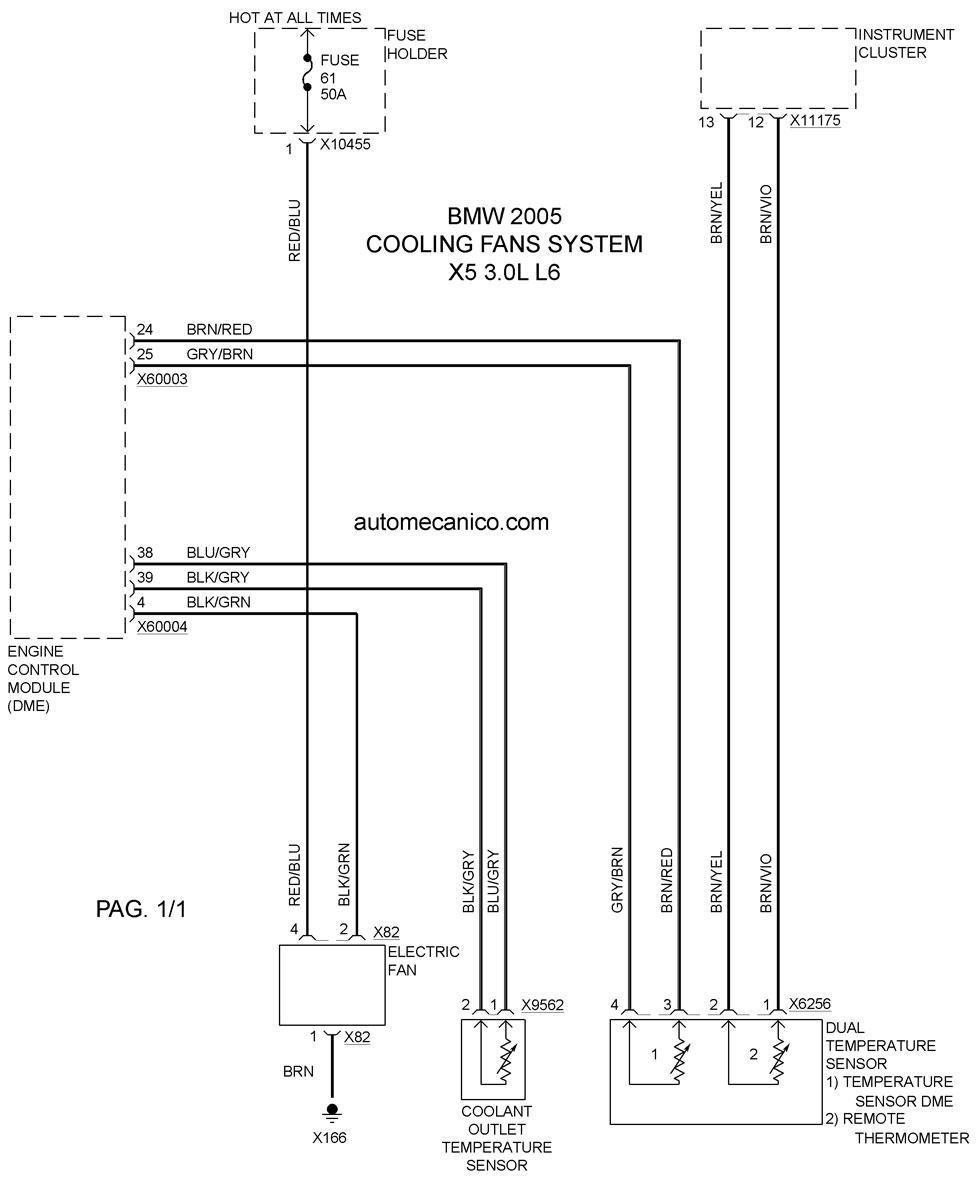

2005 X5 - 3.0L L6 CIL DIAG. ELECT. COOLING FANS SYSTEM

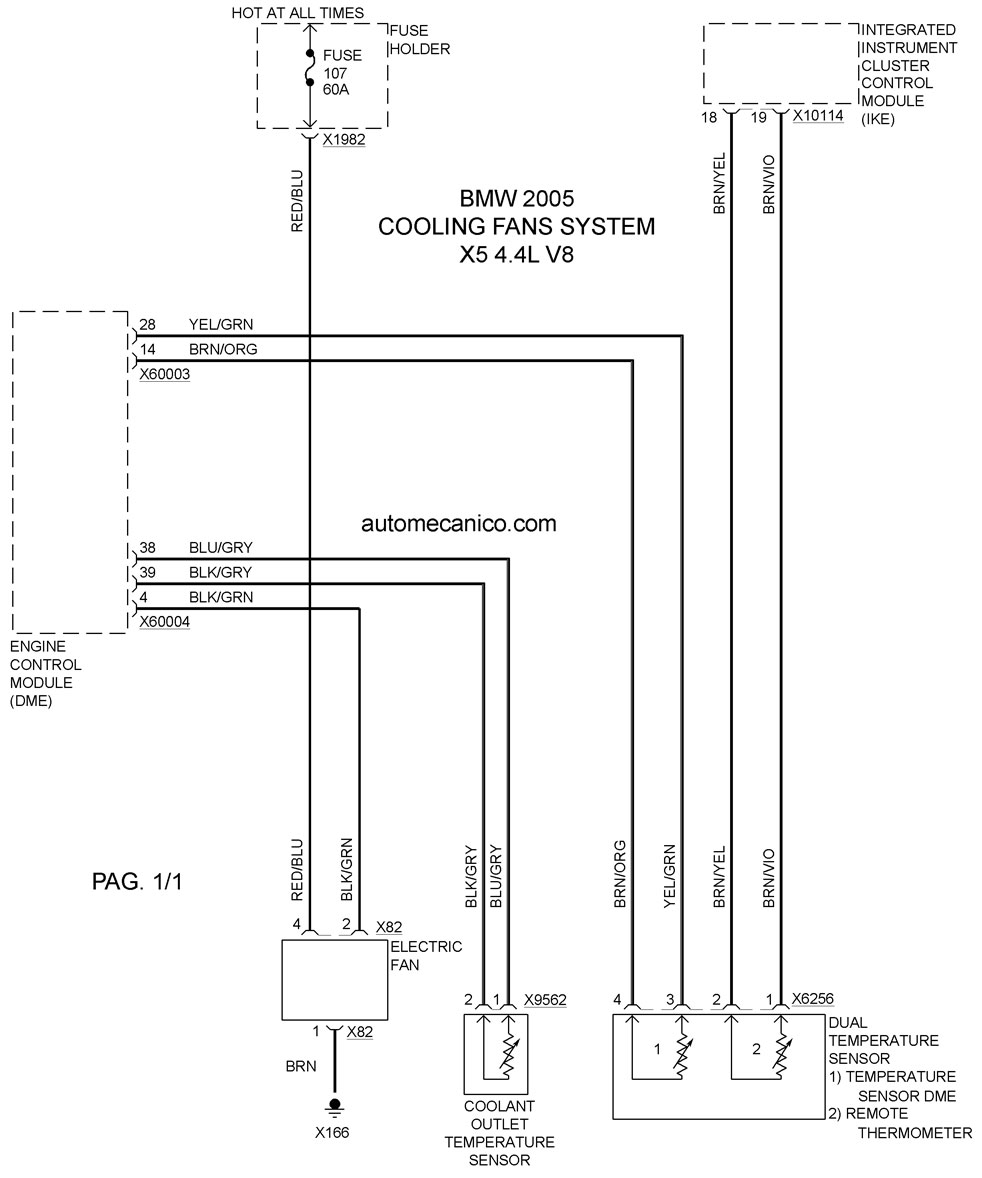

2005 X5 - 4.4L V8 CIL DIAG. ELECT. COOLING FANS SYSTEM

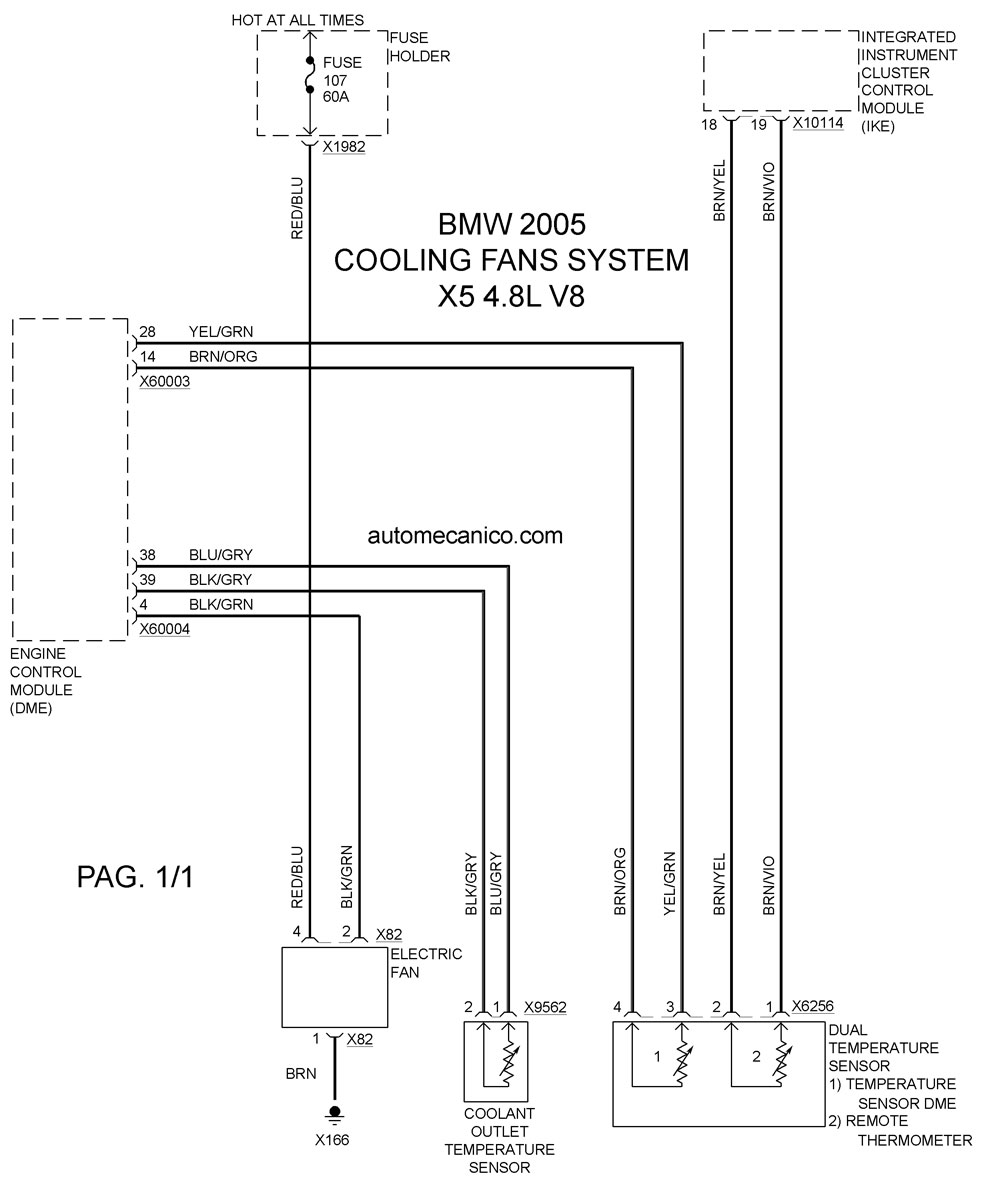

2005 X5 - 4.8L V8 CIL DIAG. ELECT. COOLING FANS SYSTEM

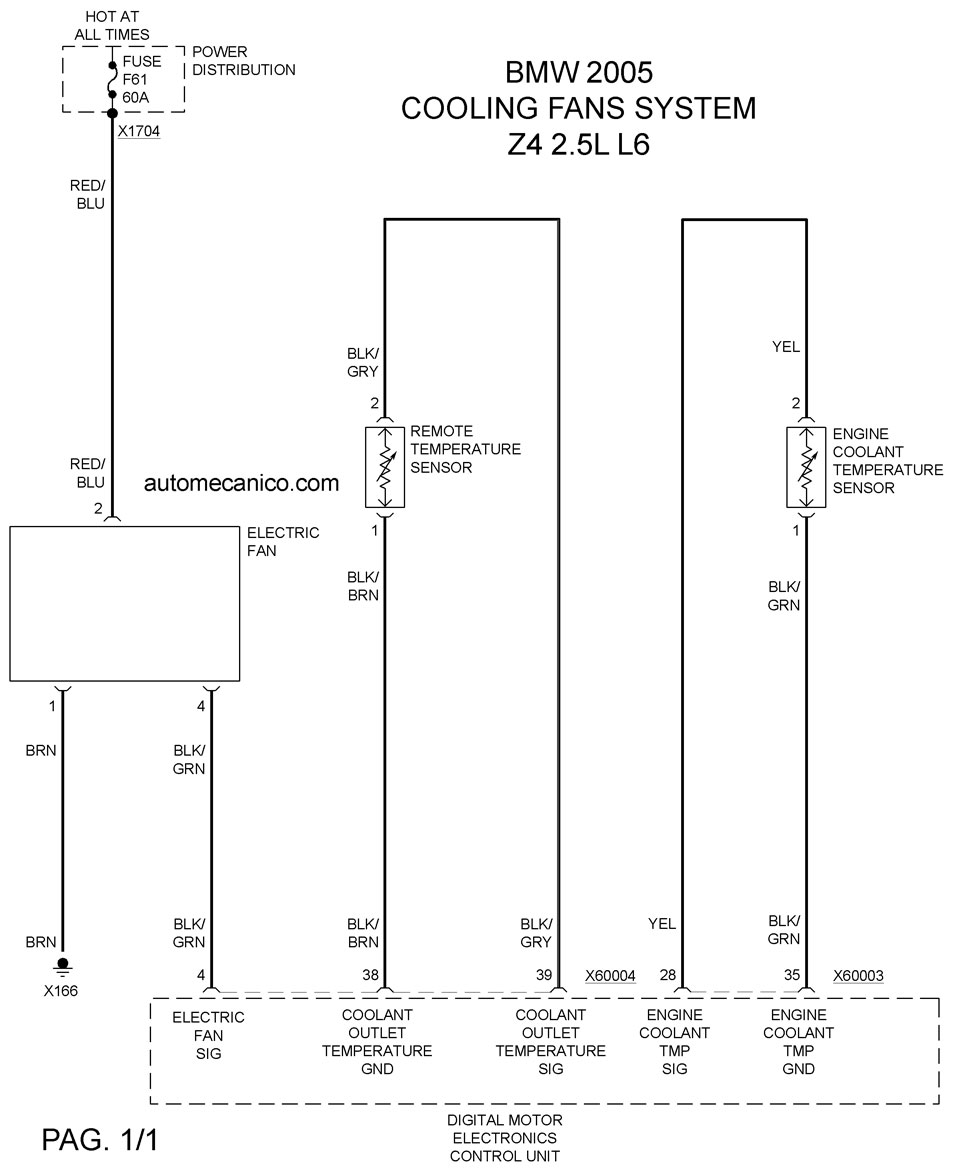

2005 Z4 - 2.5L L6 CIL DIAG. ELECT. COOLING FANS SYSTEM

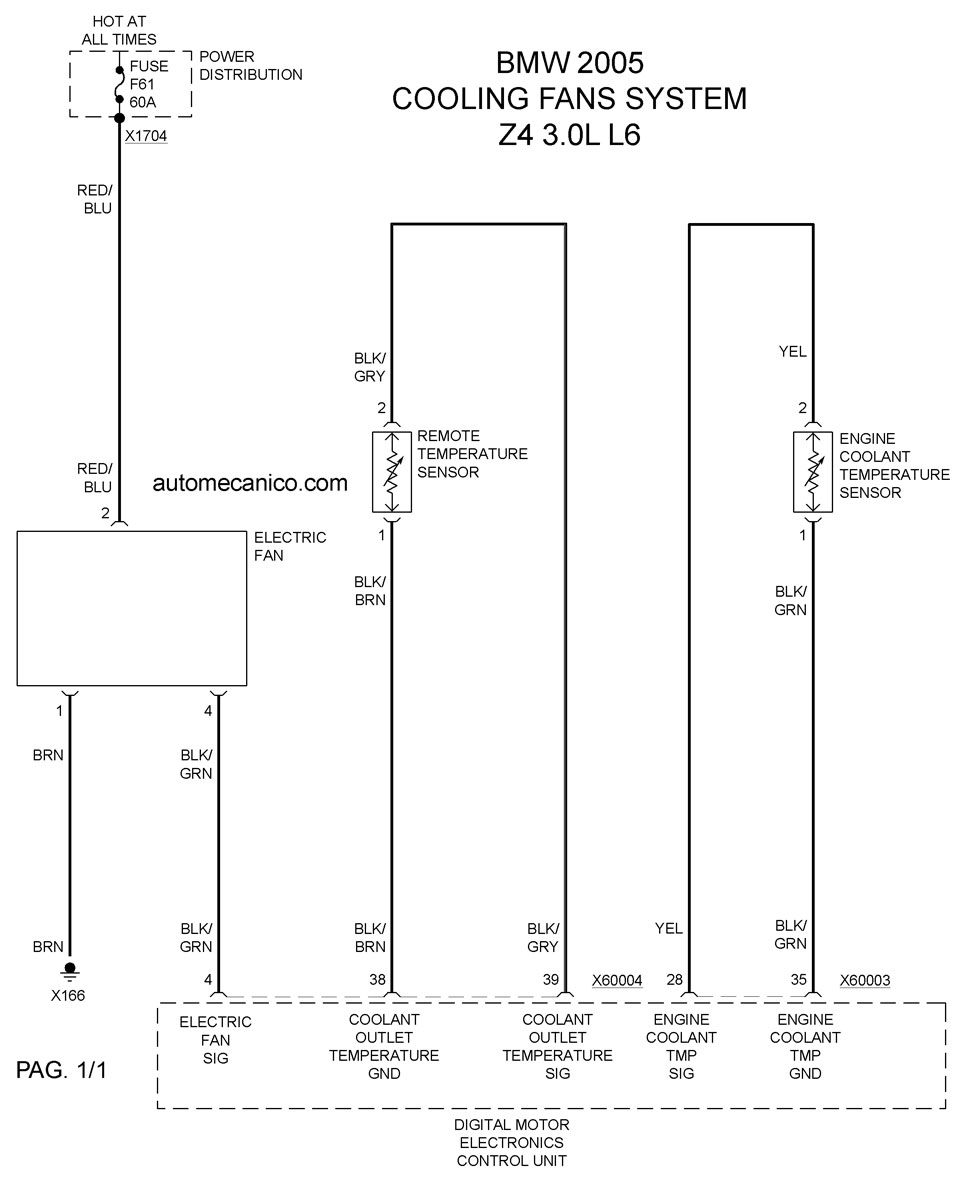

2005 Z4 - 3.0L L6 CIL DIAG. ELECT. COOLING FANS SYSTEM
