| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - CHEVROLET 2005 |
DIAGRAMAS CHEVROLET - Cooling Fans system - 2005 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: CHEVROLET 2005 - |
| YEAR | MODELO | VENTILADOR / FAN / ABANICO |

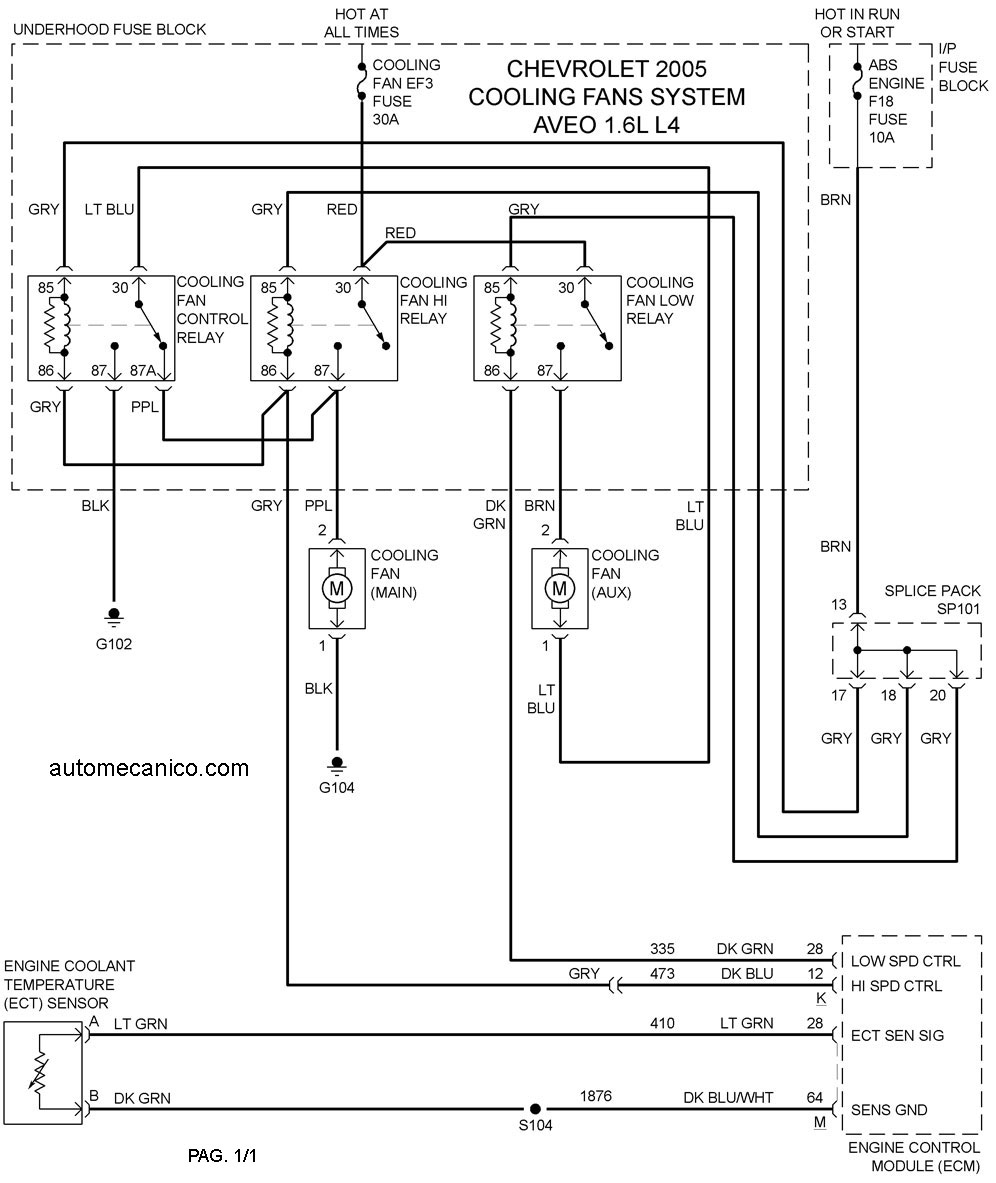

| 2005 | AVEO 1.6L 4 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

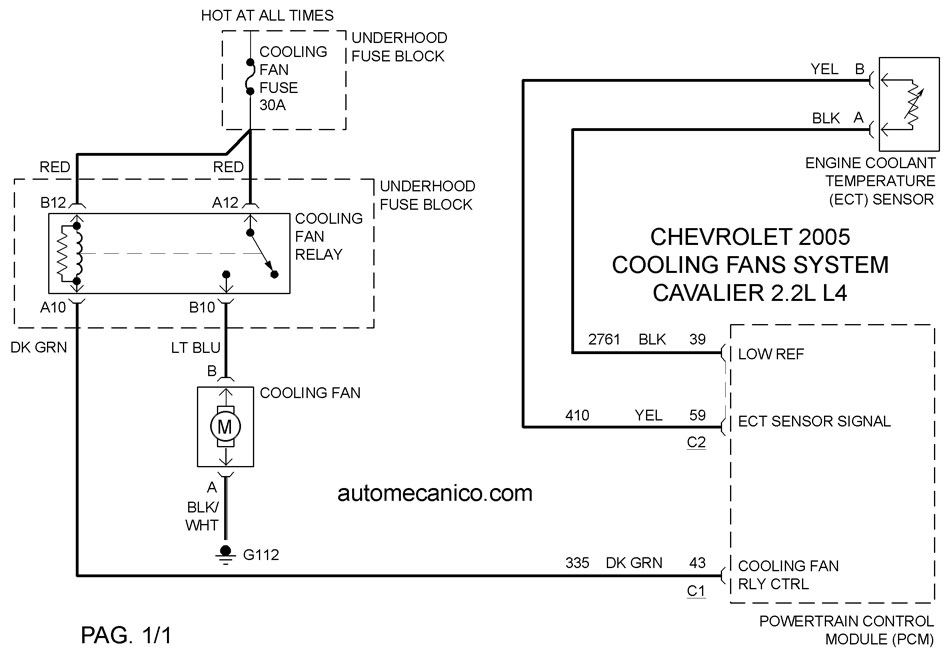

| 2005 | CAVALIER 2.2L 4 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

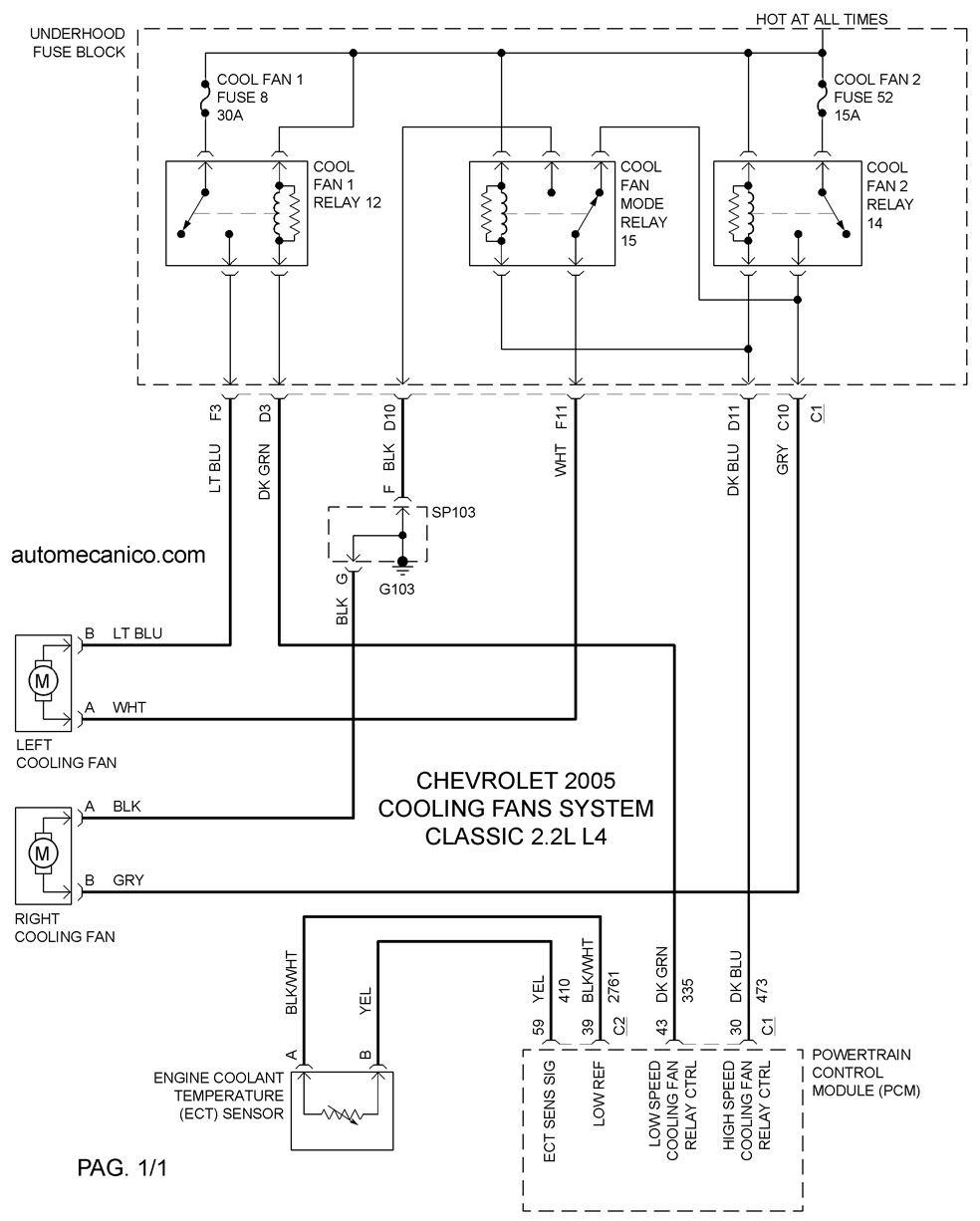

| 2005 | CLASSIC 2.2L 4 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

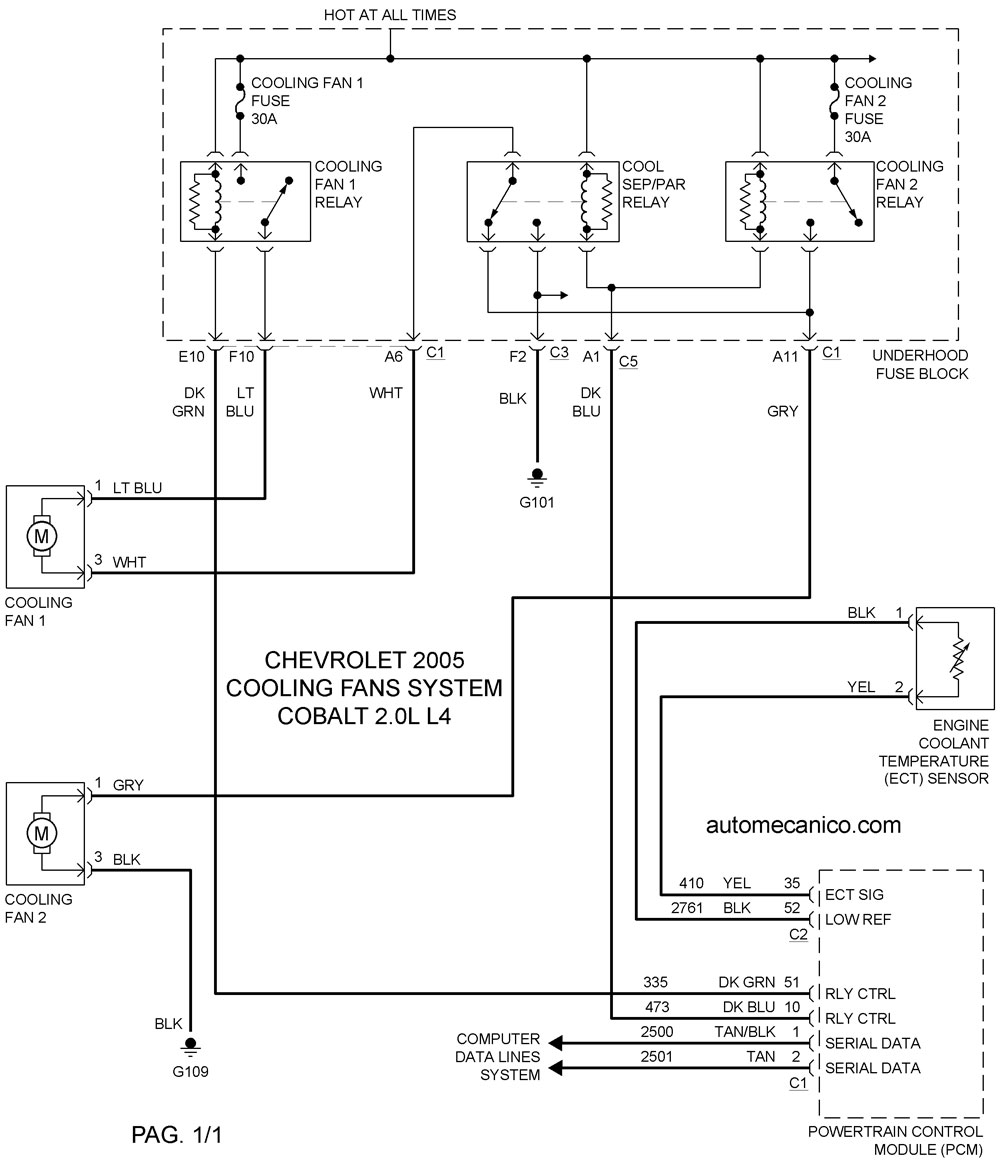

| 2005 | COBALT 2.0L 4 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

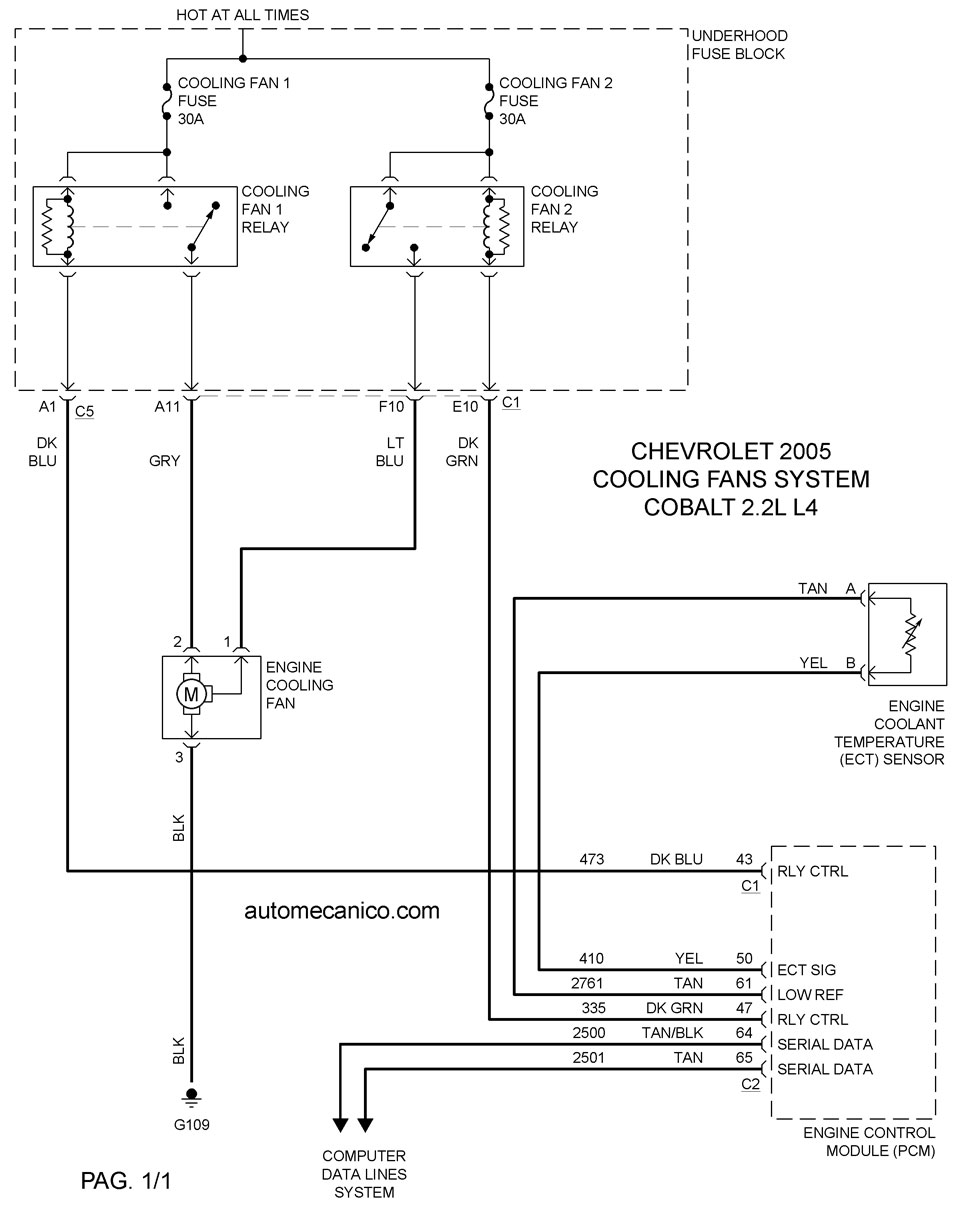

| 2005 | COBALT 2.2L 4 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

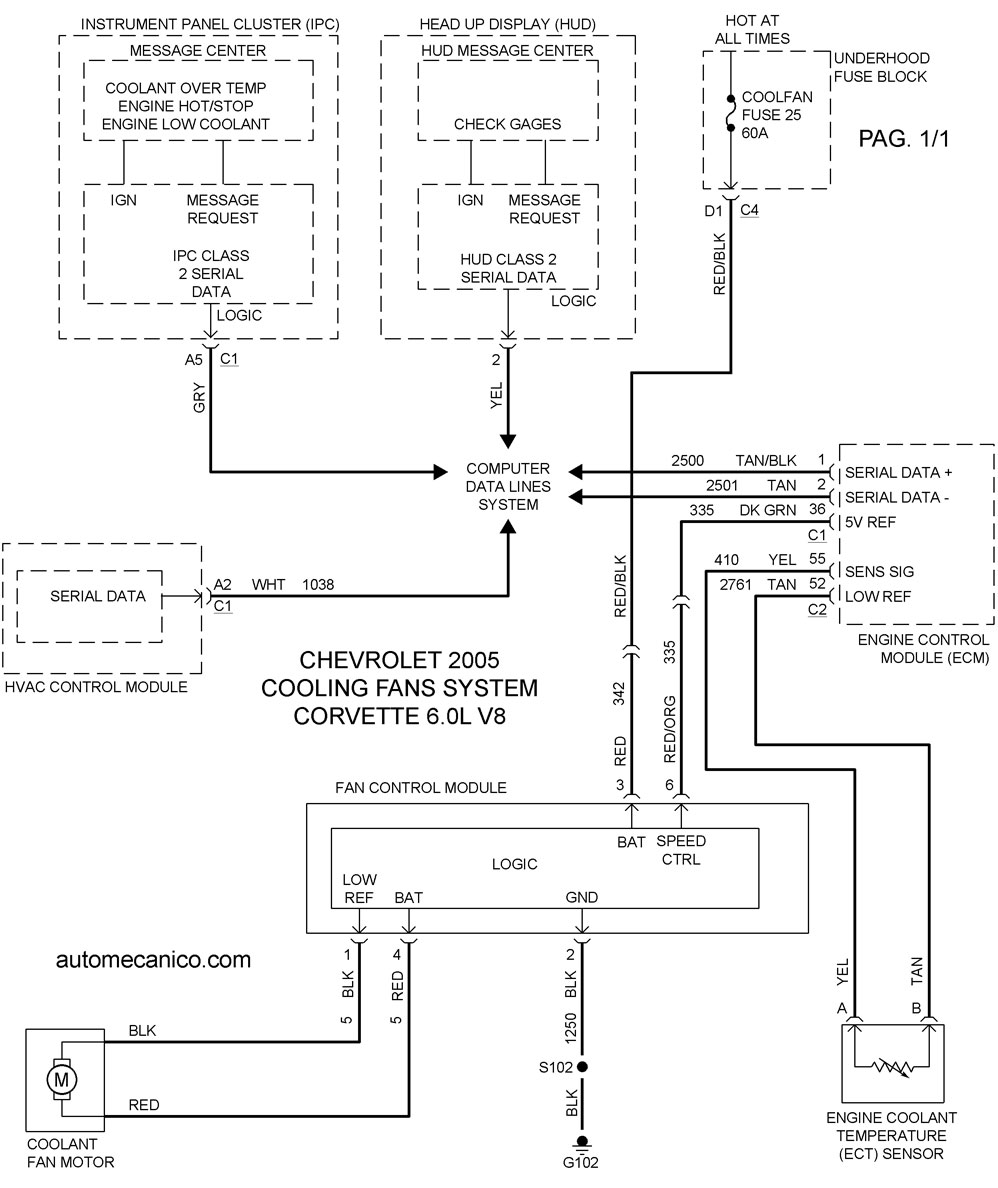

| 2005 | CORVETTE 6.0L V8 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

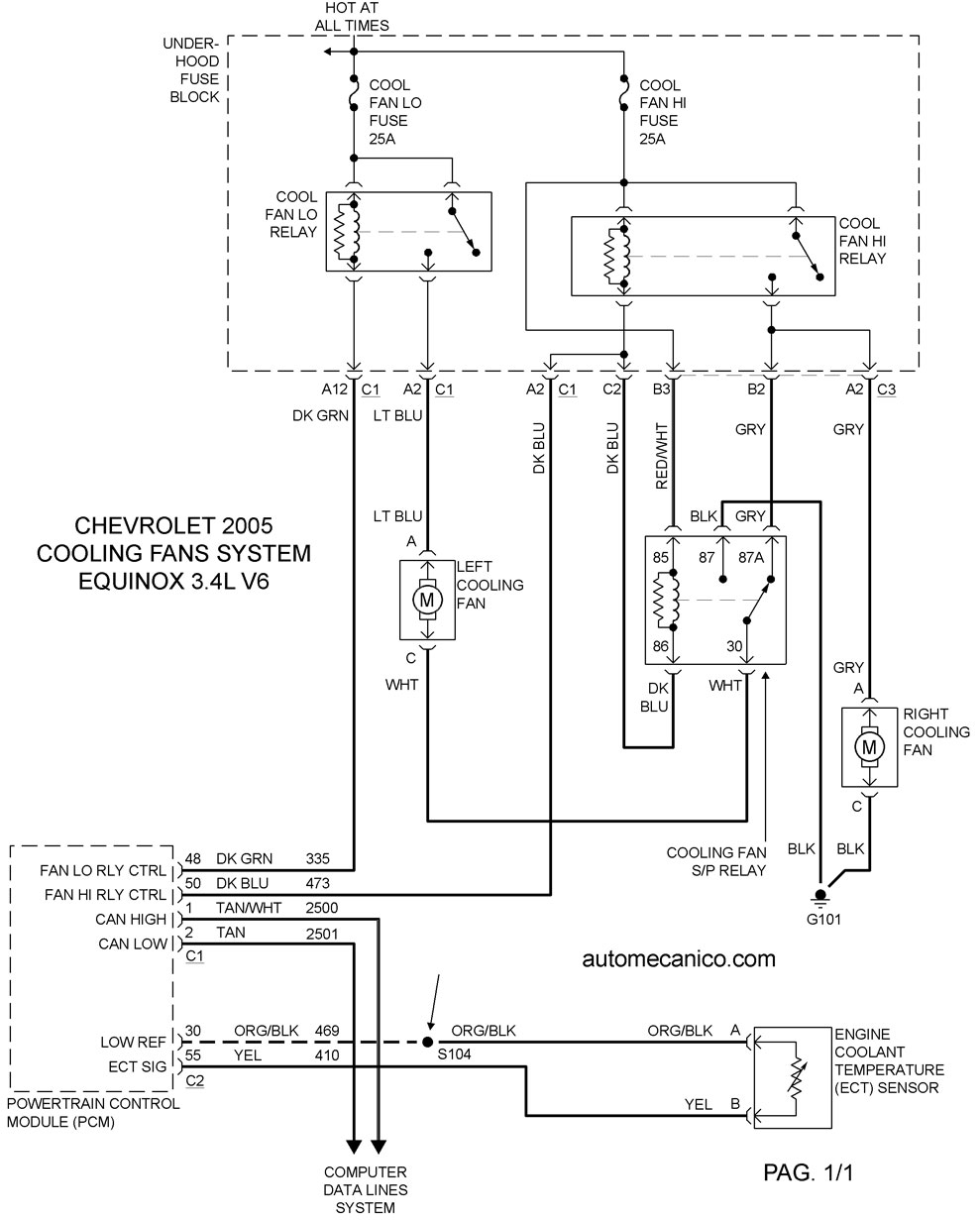

| 2005 | EQUINOX 3.4L V6 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

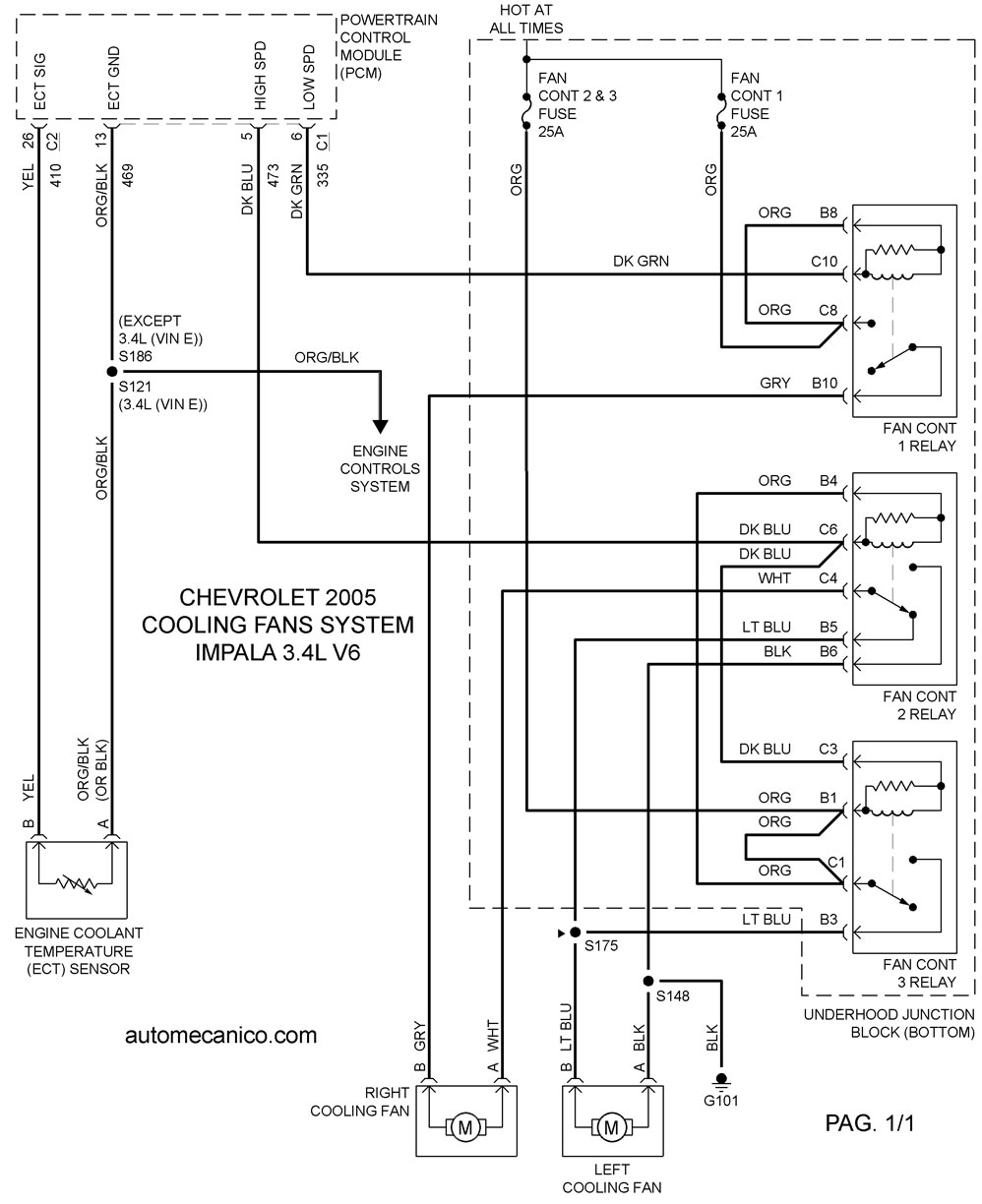

| 2005 | IMPALA 3.4L V6 CIL | DIAG. ELECT. COOLING FANS SYSTEM |

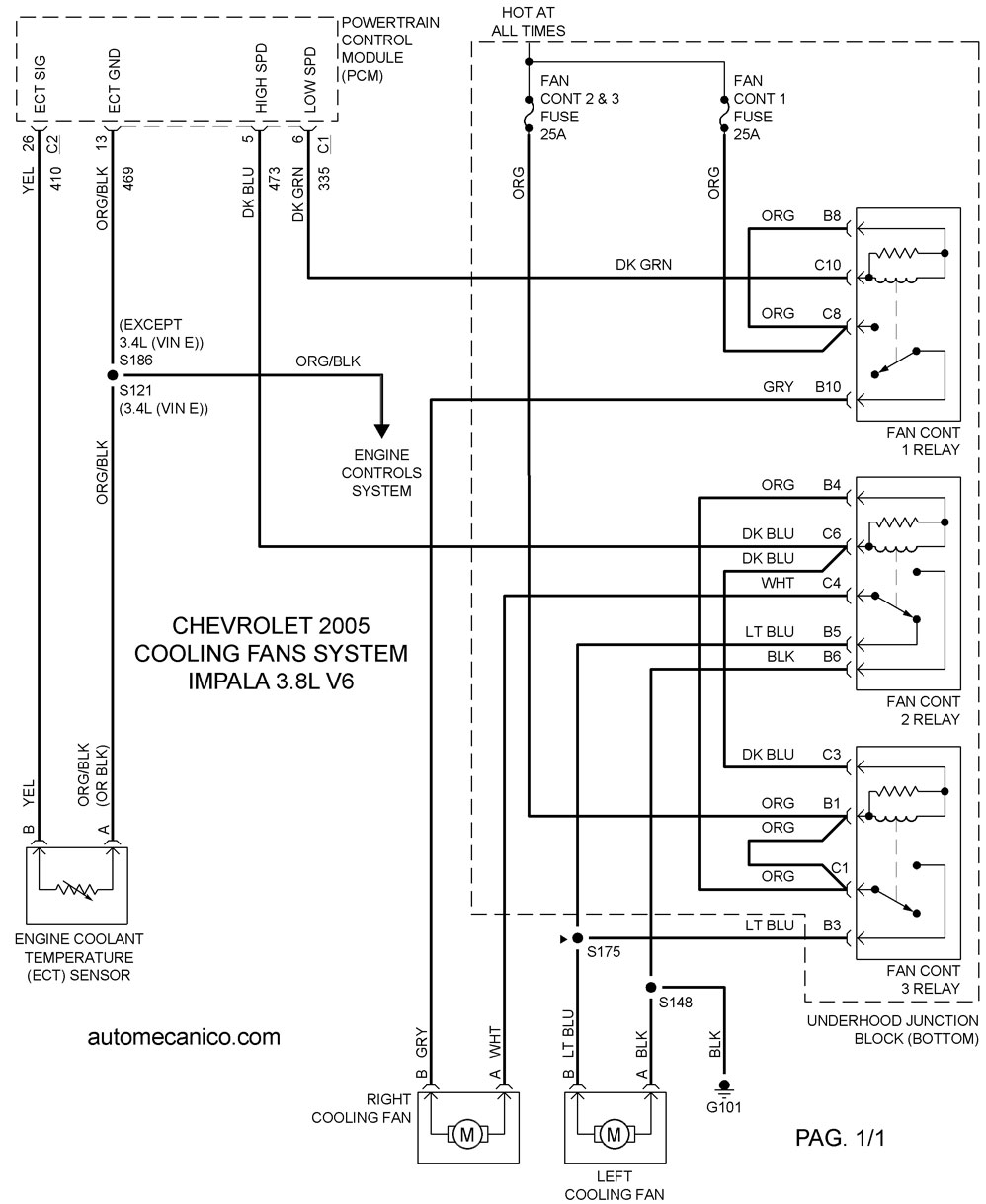

| 2005 | IMPALA 3.8L V6 CIL | DIAG. ELECT. COOLING FANS SYSTEM |
