CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - FORD 2005

DIAGRAMAS  FORD - Cooling Fans system - 2005 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: FORD 2005 -
YEAR MODELO VENTILADOR / FAN / ABANICO

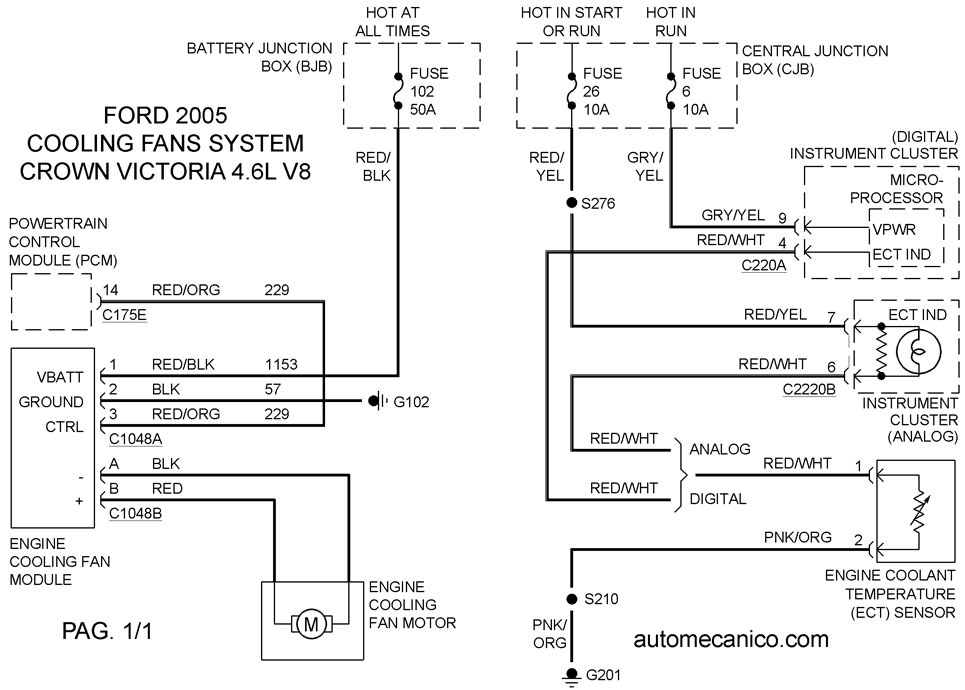

2005 CROWN VICTORIA 4.6L V8 DIAG. ELECT. COOLING FANS SYSTEM

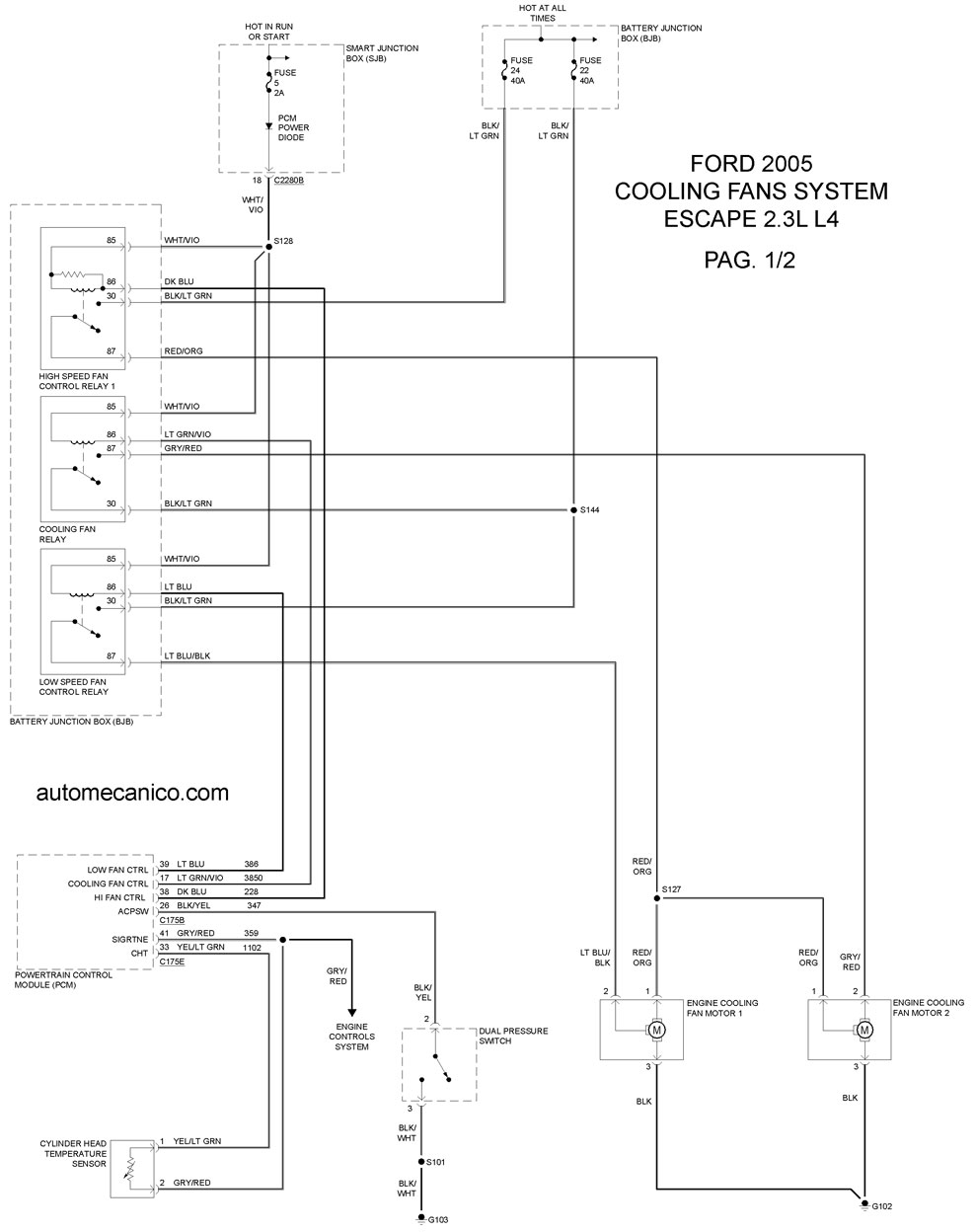

2005 ESCAPE 2.3L L4 CIL 1/2 DIAG. ELECT. COOLING FANS SYSTEM

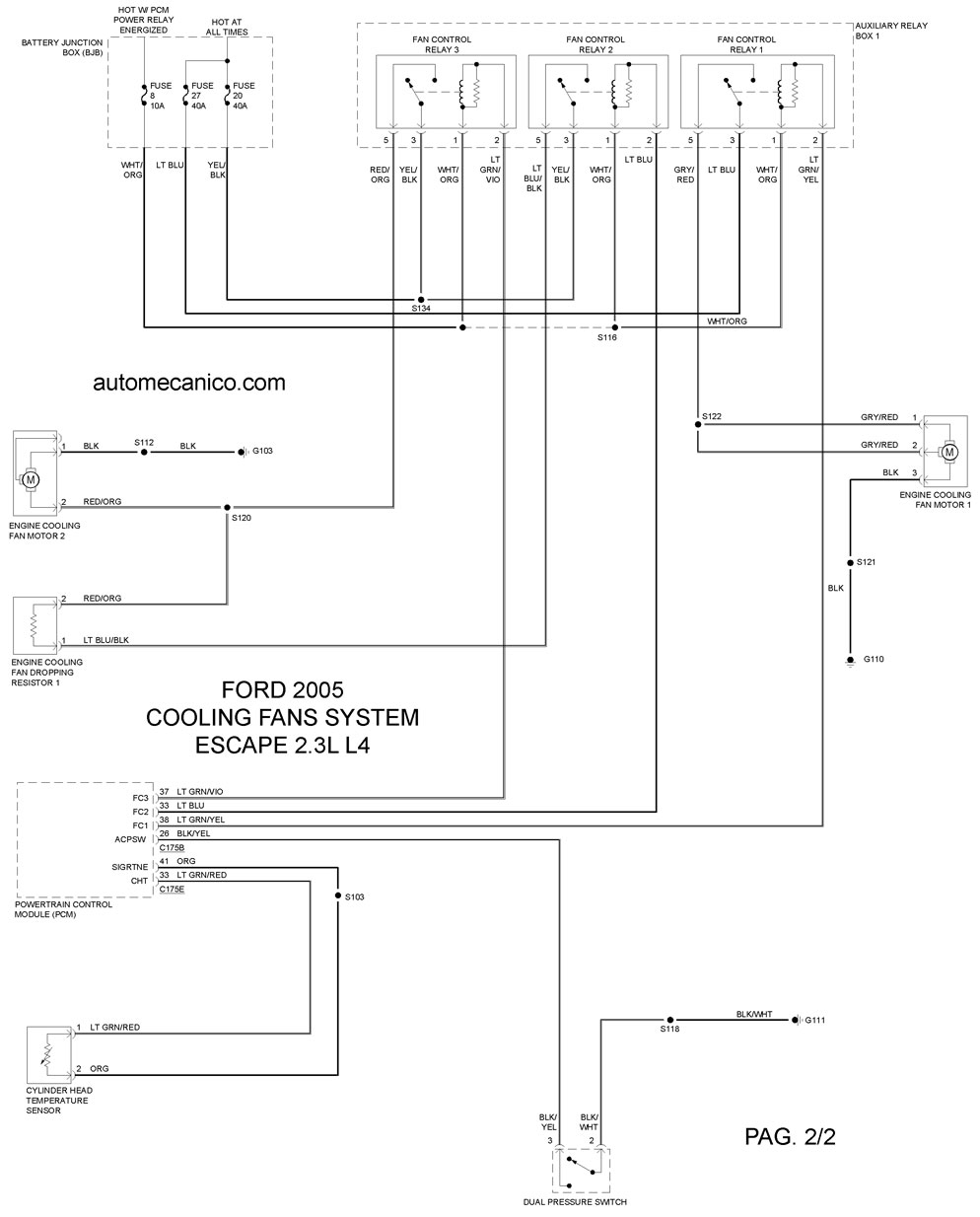

2005 ESCAPE 2.3L L4 CIL 2/2 DIAG. ELECT. COOLING FANS SYSTEM

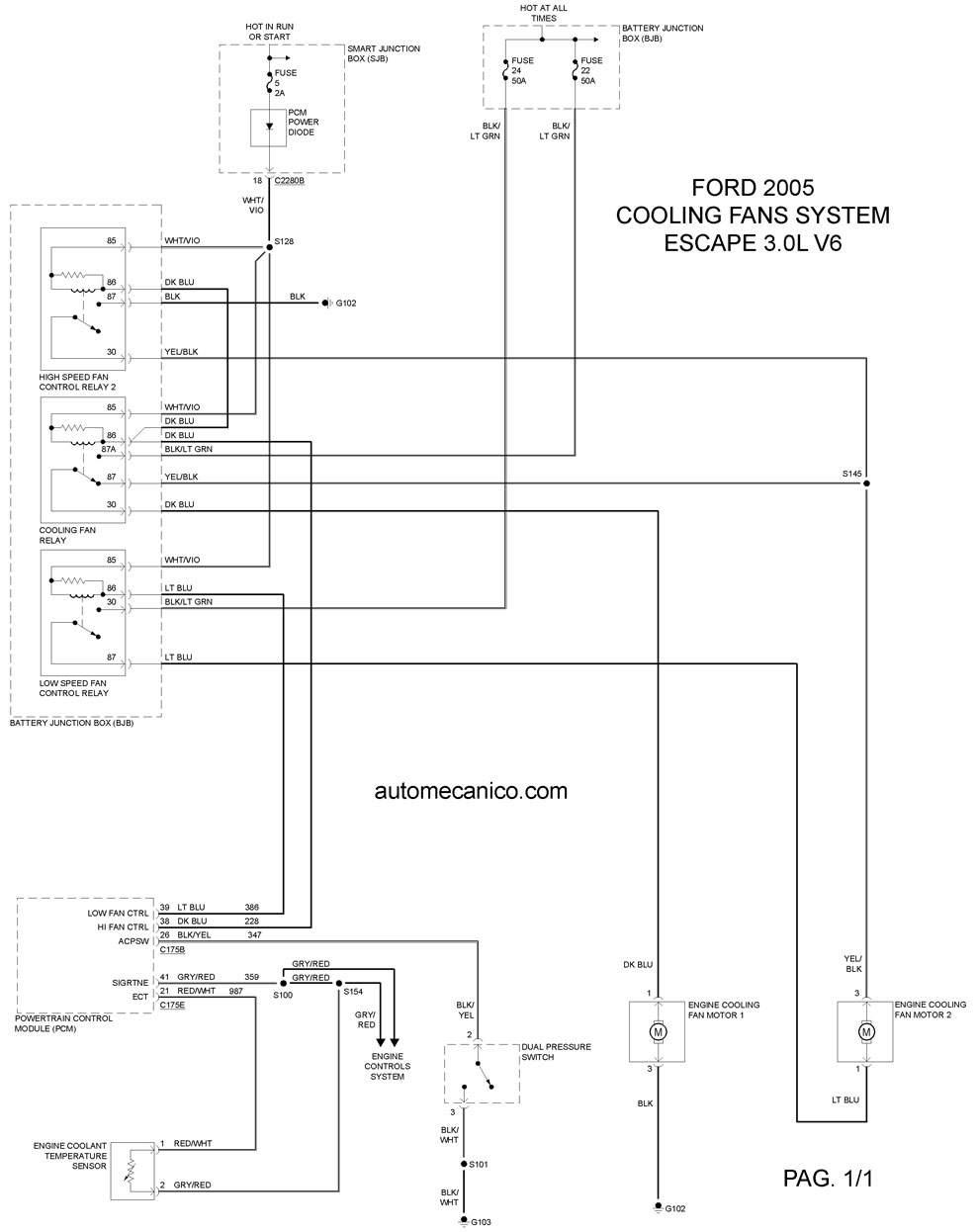

2005 ESCAPE 3.0L V6 CIL 1/1 DIAG. ELECT. COOLING FANS SYSTEM

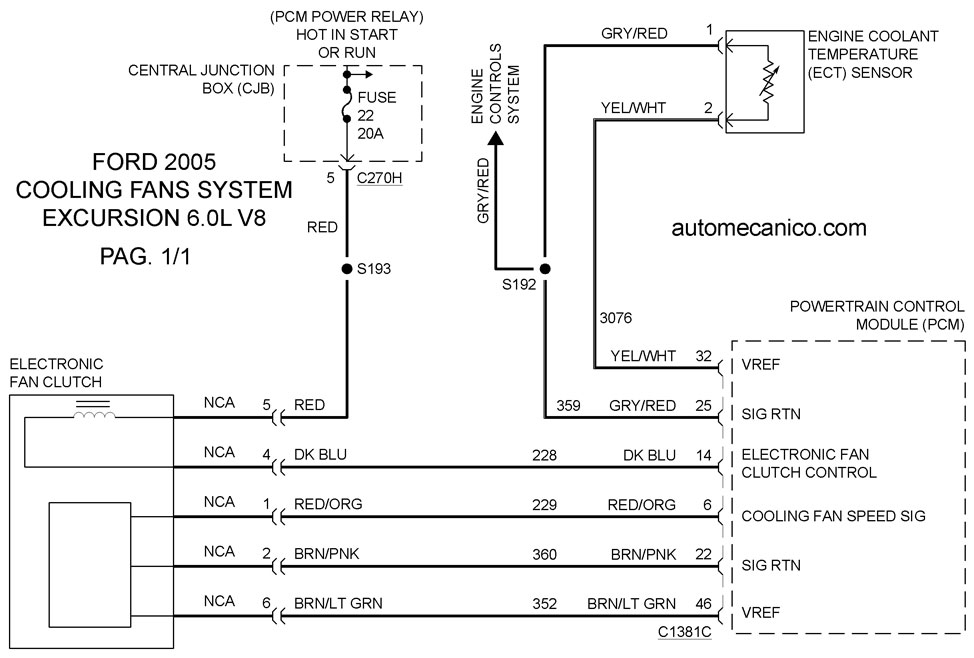

2005 EXCURSION 6.0L V8 CIL 1/1 DIAG. ELECT. COOLING FANS SYSTEM

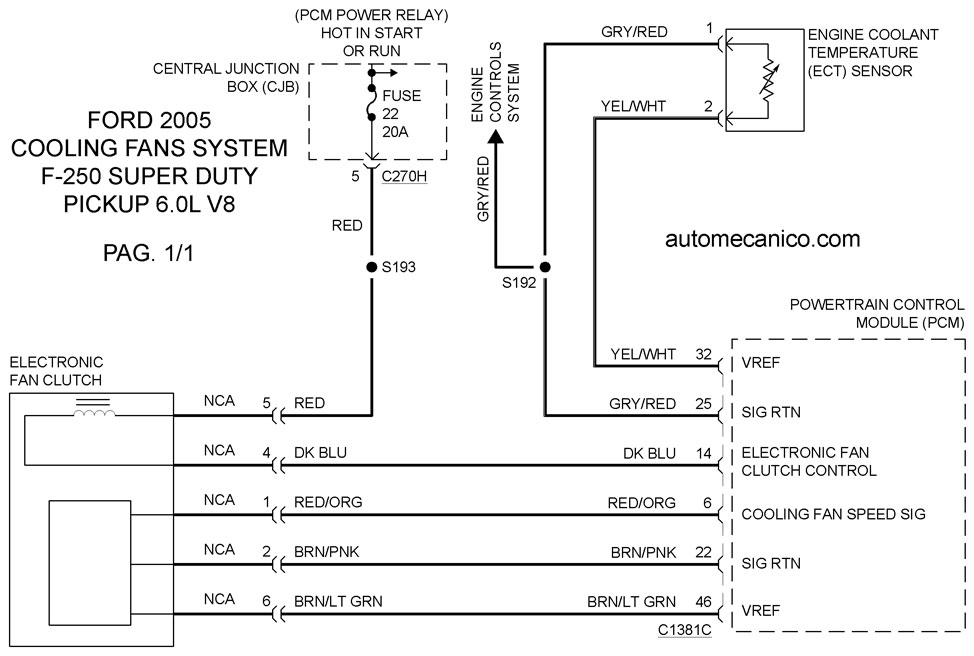

2005 F-250 SUPER DUTY PICKUP 6.0L V8 CIL 1/1 DIAG. ELECT. COOLING FANS SYSTEM
2005 F-350 SUPER DUTY PICKUP 6.0L V8 CIL 1/1 DIAG. ELECT. COOLING FANS SYSTEM

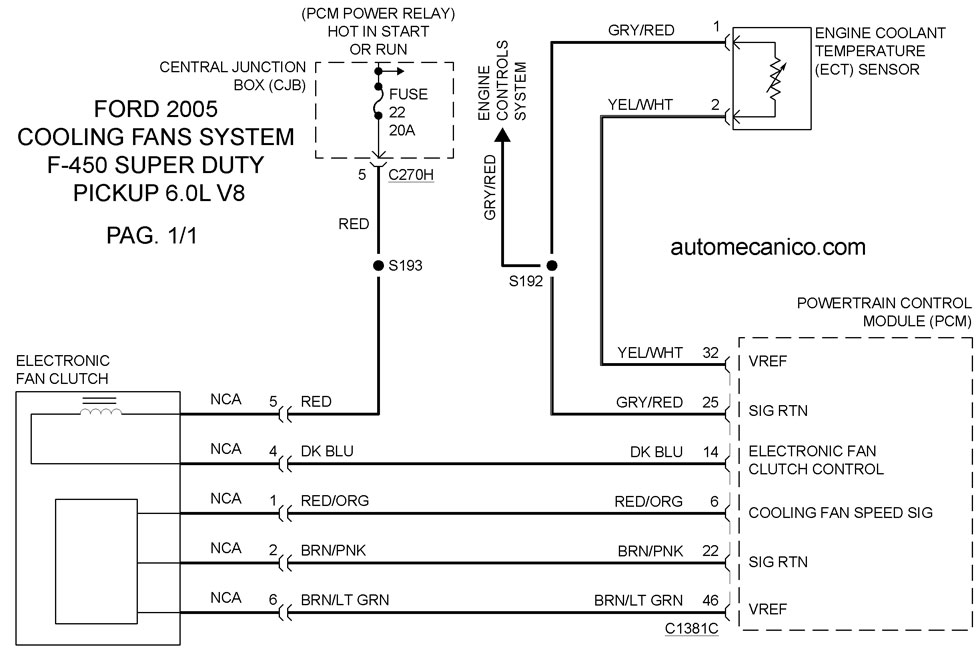

2005 F-450 SUPER DUTY PICKUP 6.0L V8 CIL 1/1 DIAG. ELECT. COOLING FANS SYSTEM

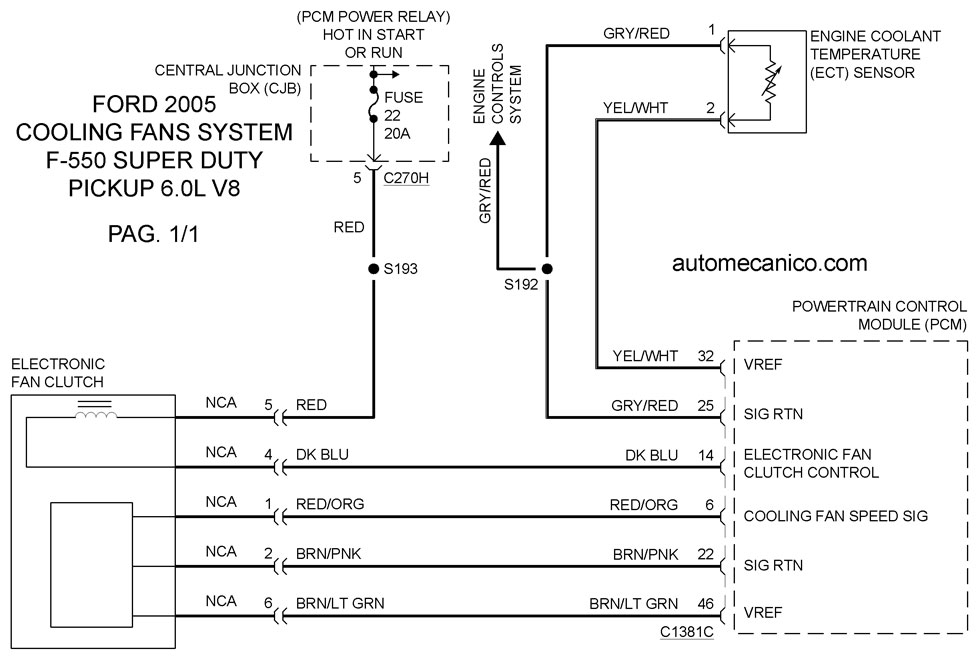

2005 F-550 SUPER DUTY PICKUP 6.0L V8 CIL 1/1 DIAG. ELECT. COOLING FANS SYSTEM
