CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - FORD 2005

DIAGRAMAS  FORD - Cooling Fans system - 2005 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: FORD 2005 -
YEAR MODELO  - ver: pag. anterior VENTILADOR / FAN / ABANICO

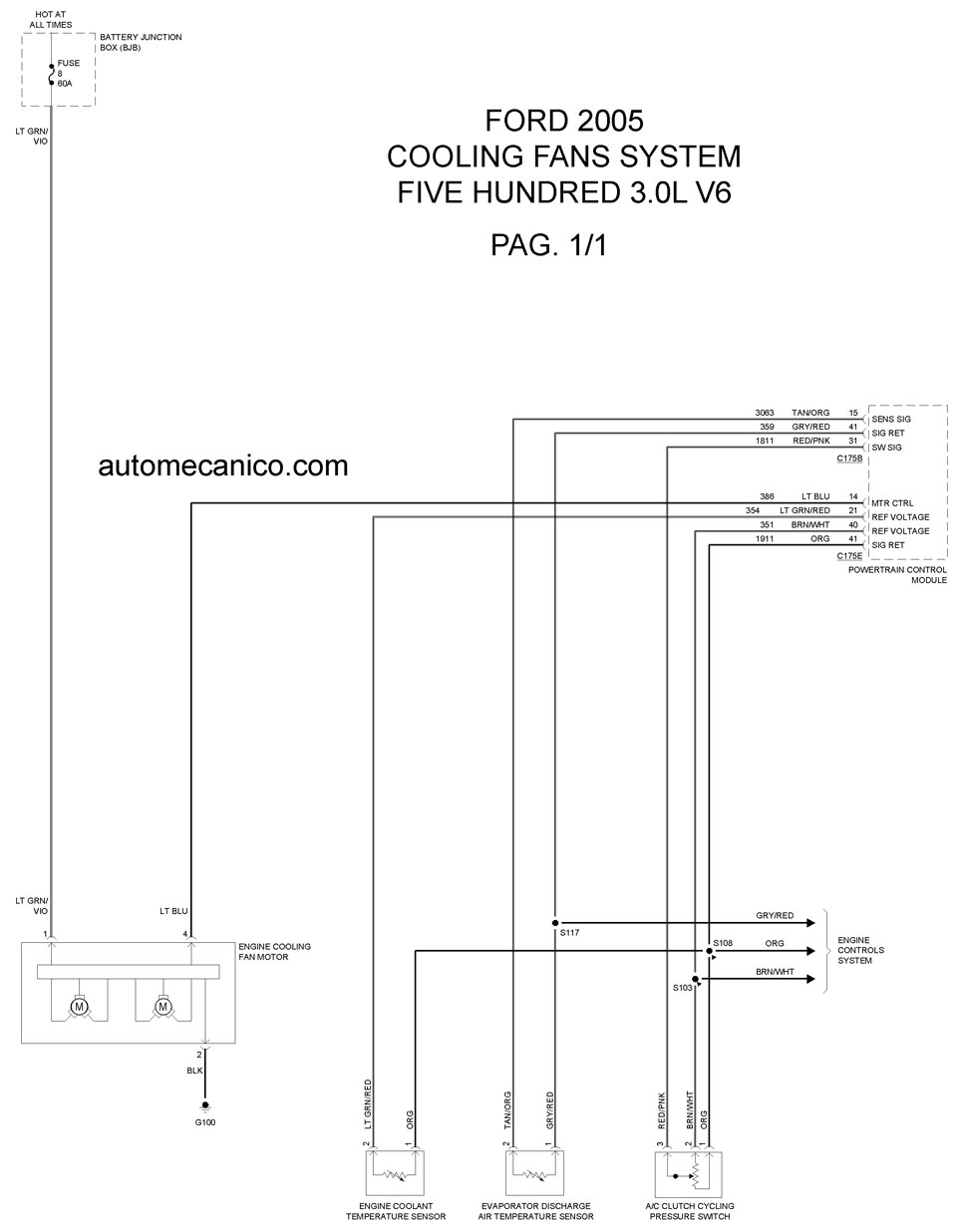

2005 FIVE HUNDERD - 3.0L V6 CIL 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

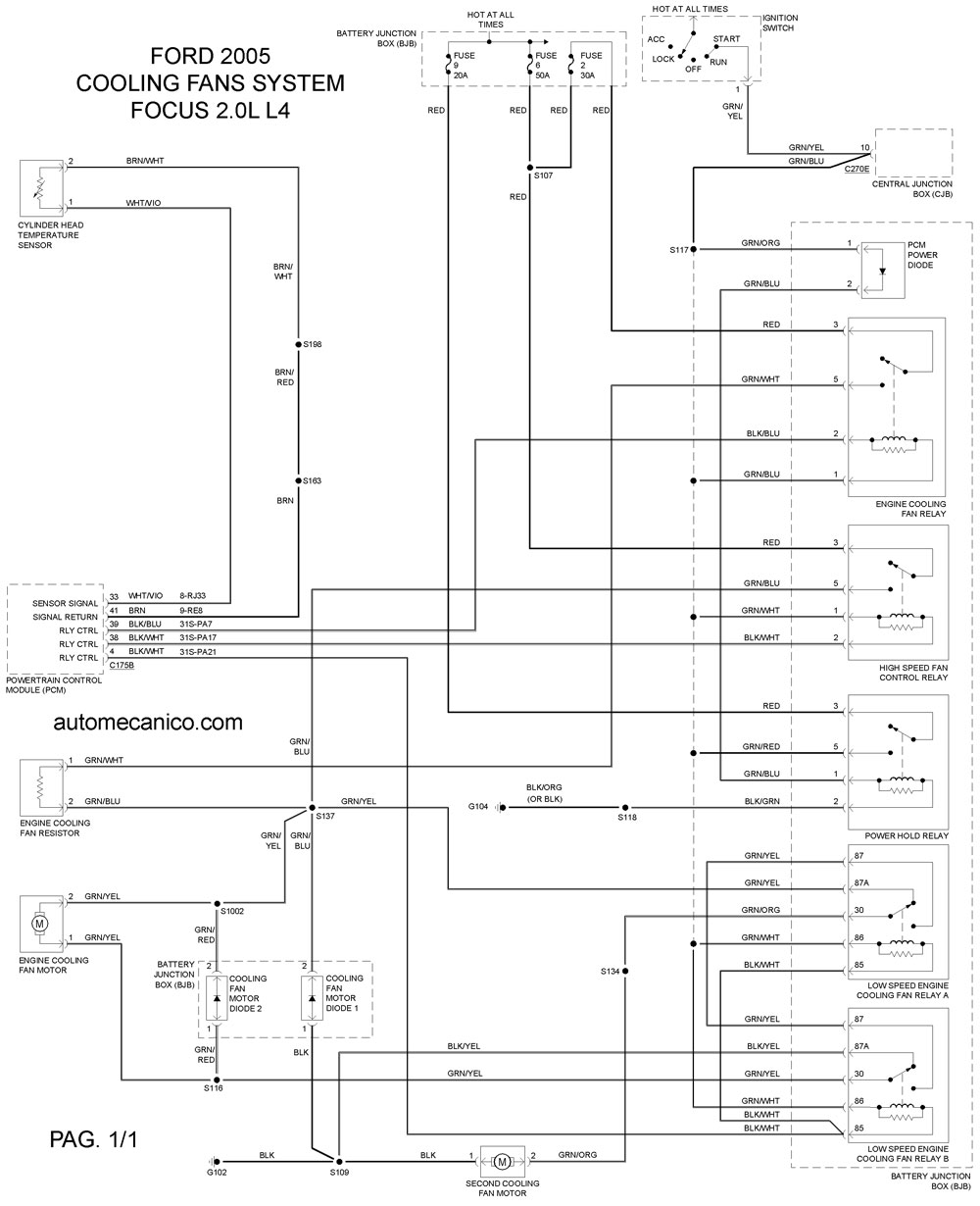

2005 FOCUS - 2.0L L4 CIL 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

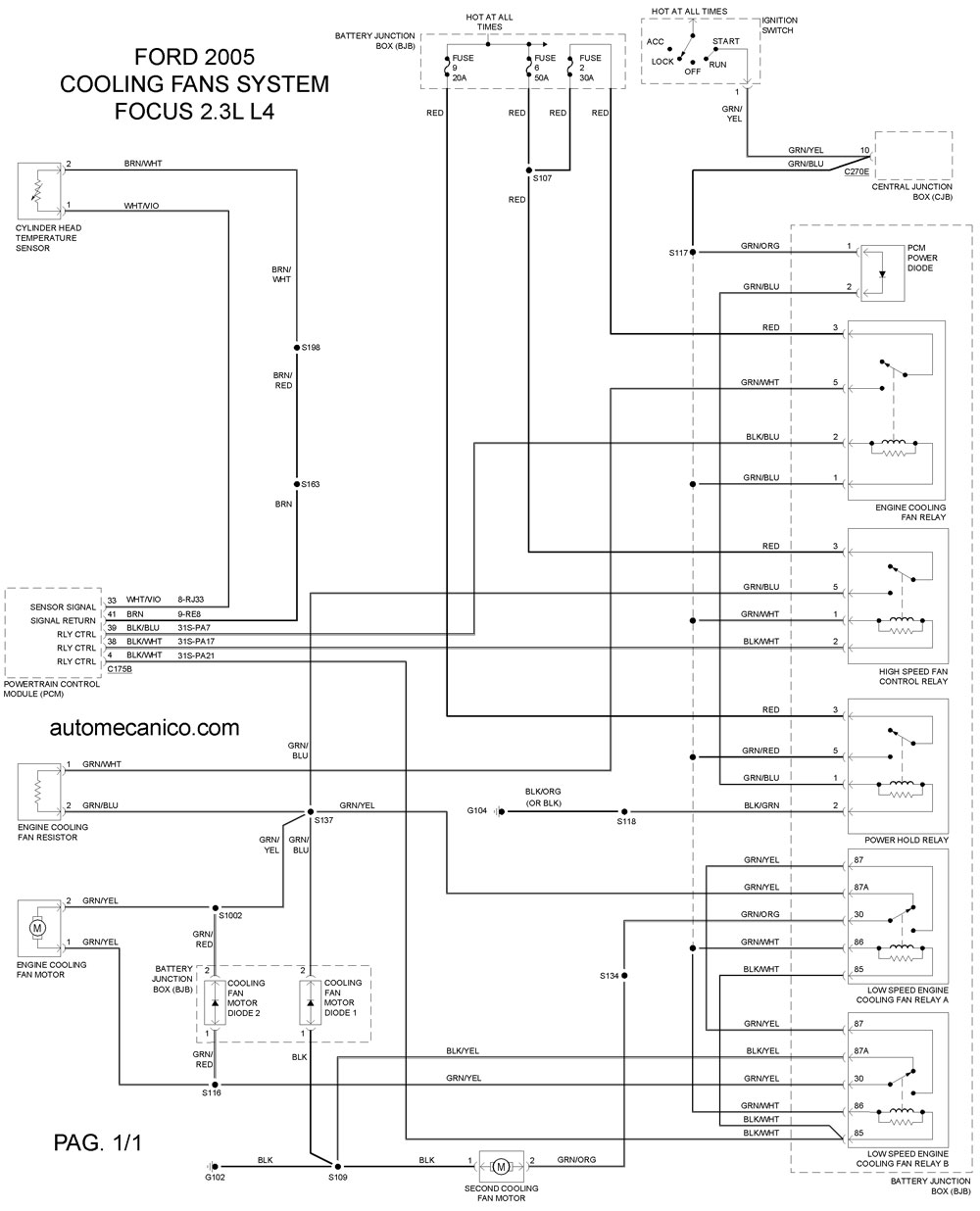

2005 FOCUS- 2.3L L4 CIL 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

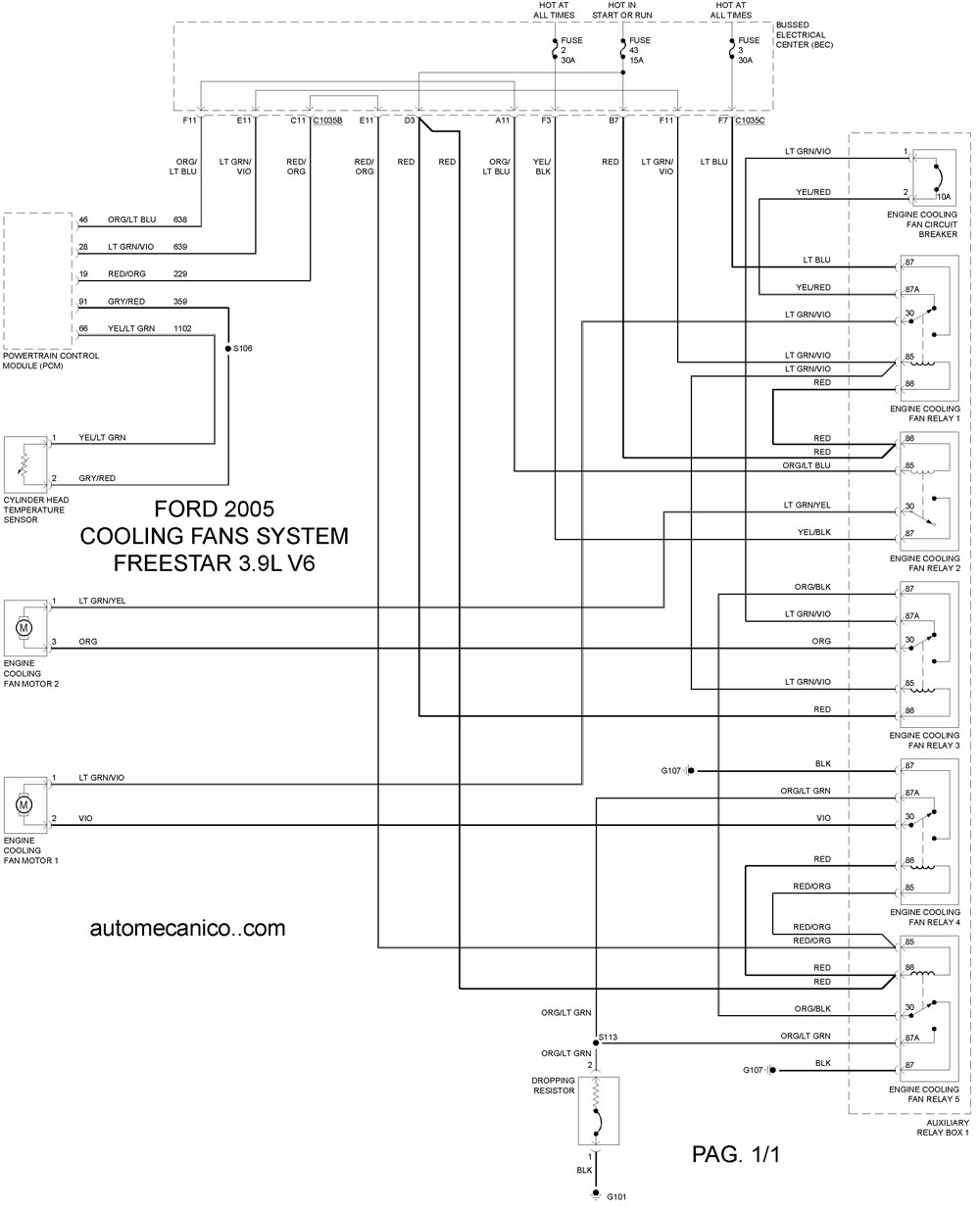

2005 FREESTAR - 3.9L V6 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

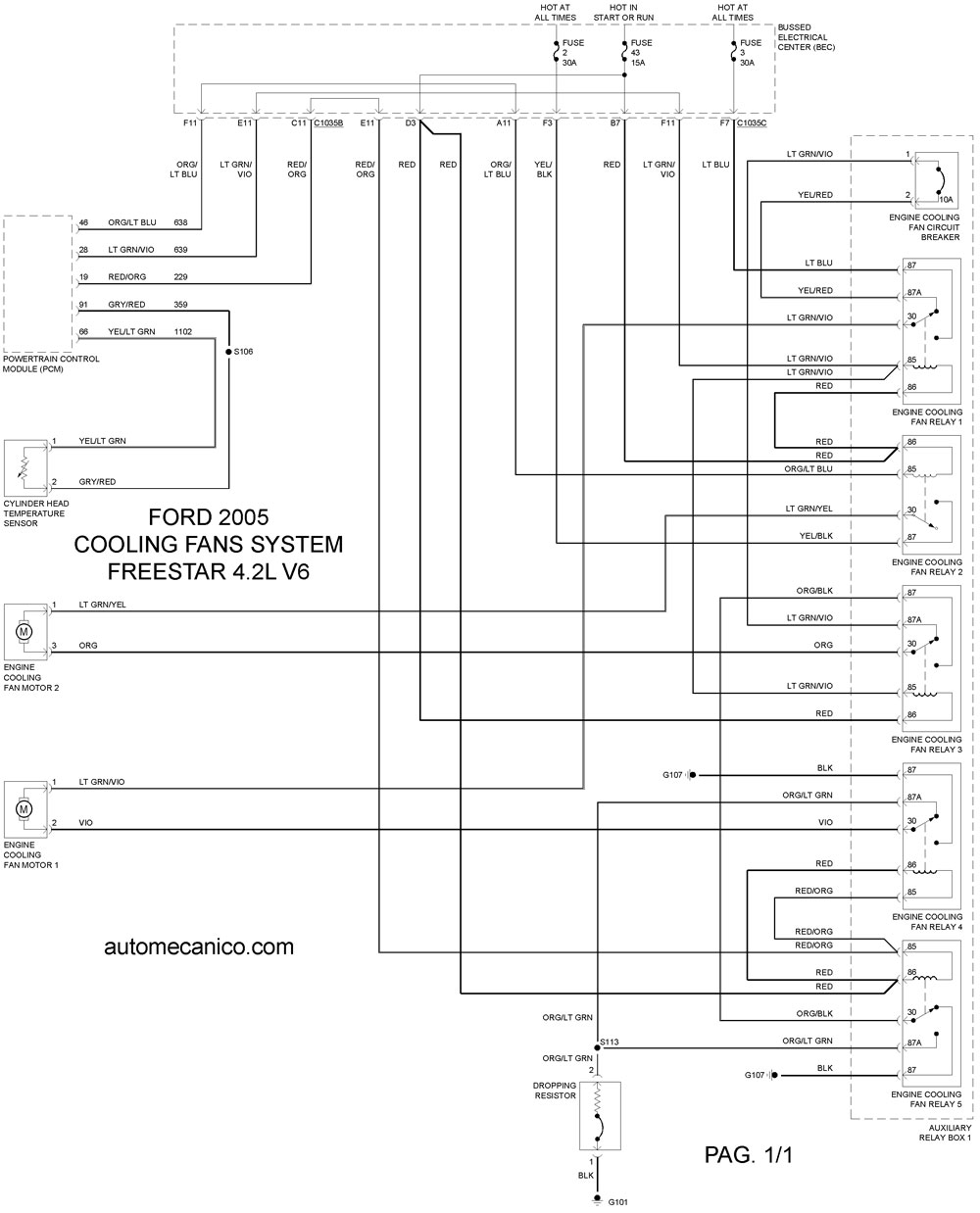

2005 FREESTAR - 4.2L V6 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM
2005 FREESTAR - 3.0L V6 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

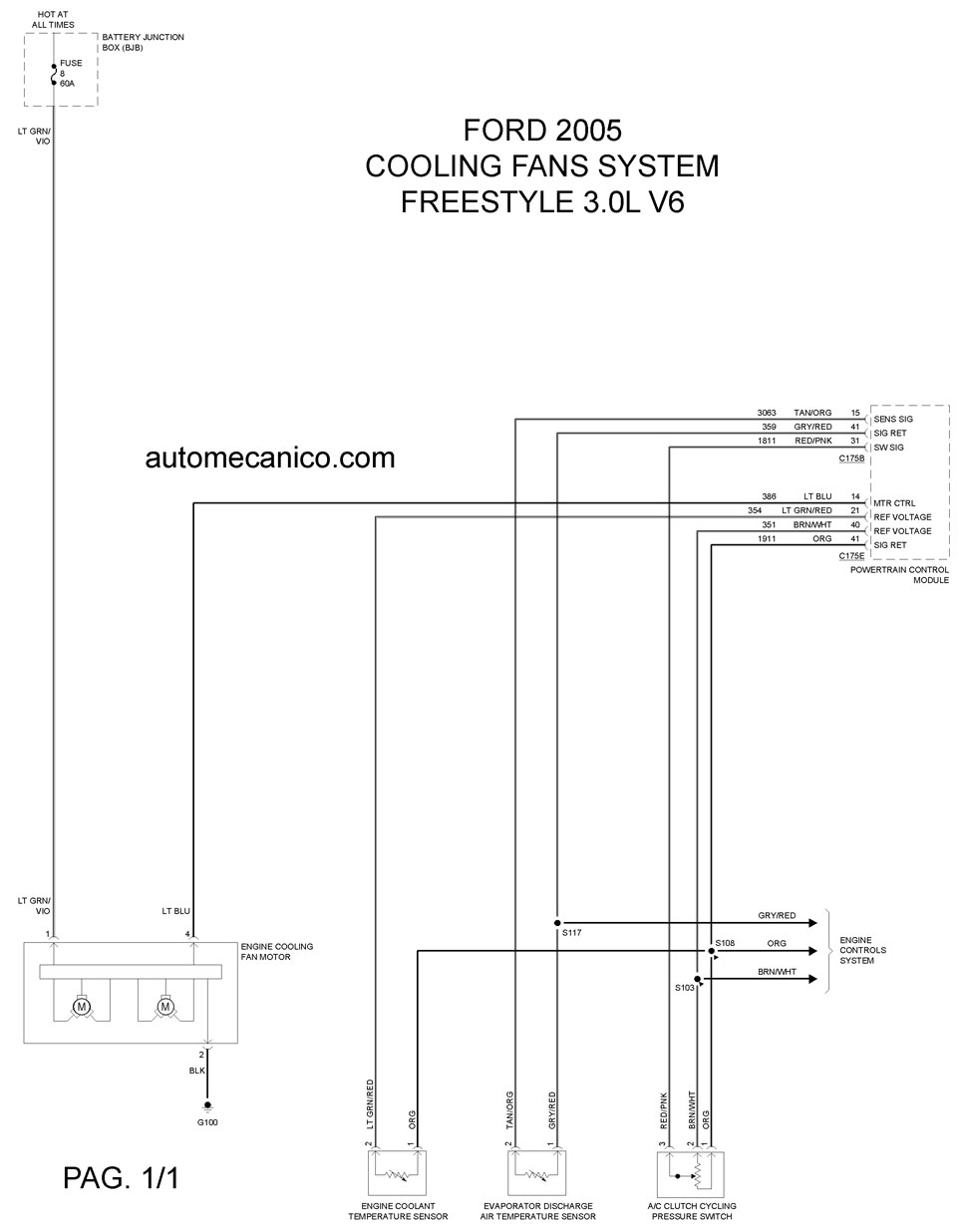

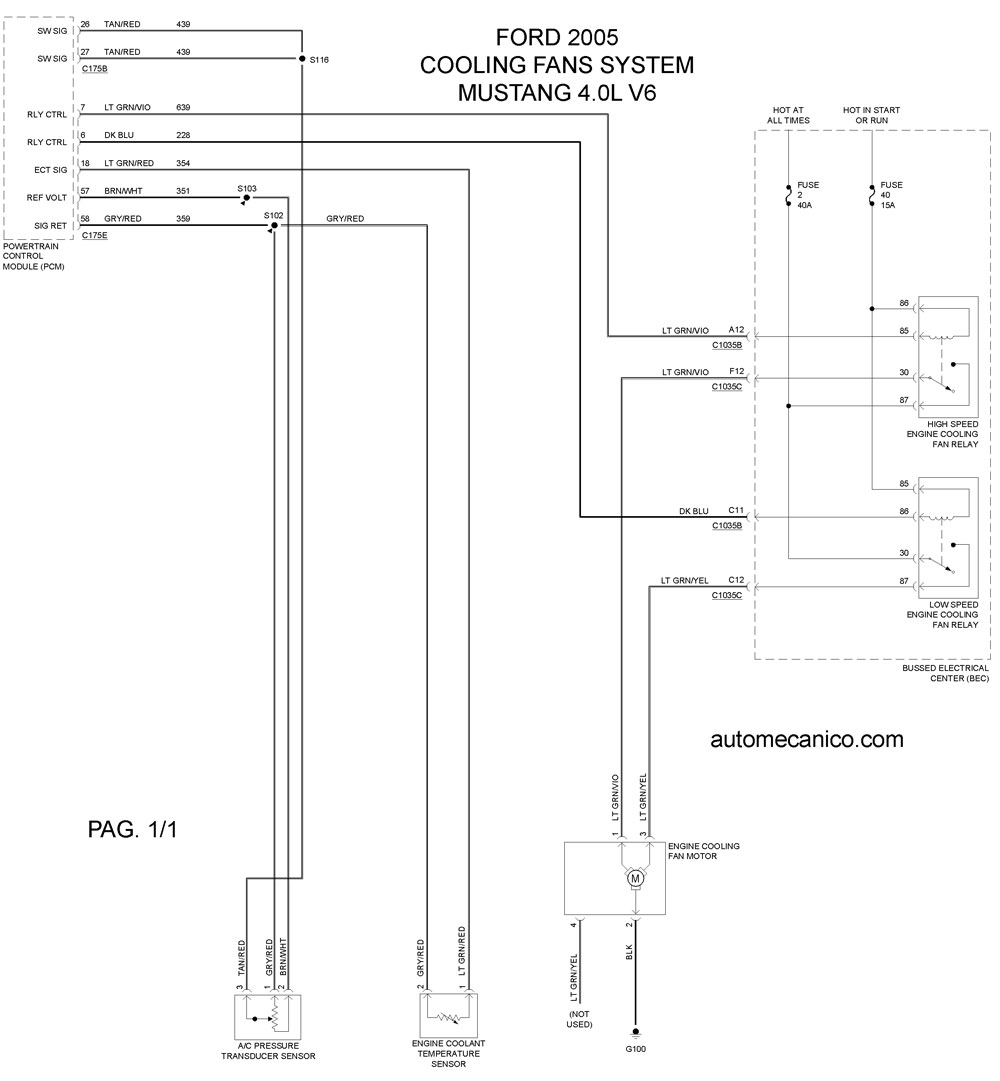

2005 MUSTANG - 4.0L V6 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

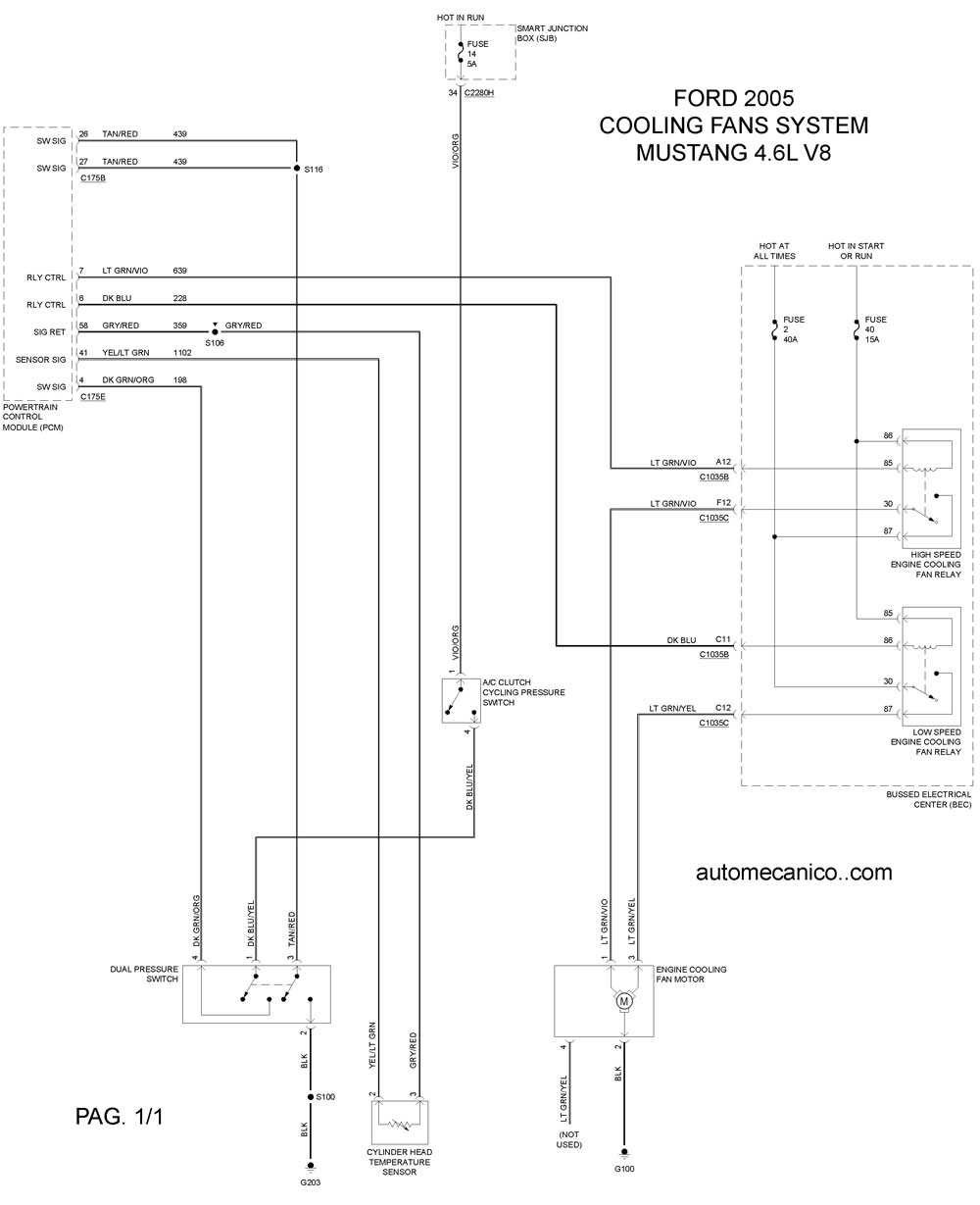

2005 MUSTANG - 4.6L V8 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM
2005 RANGER - 2.3L  L4 CIL 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

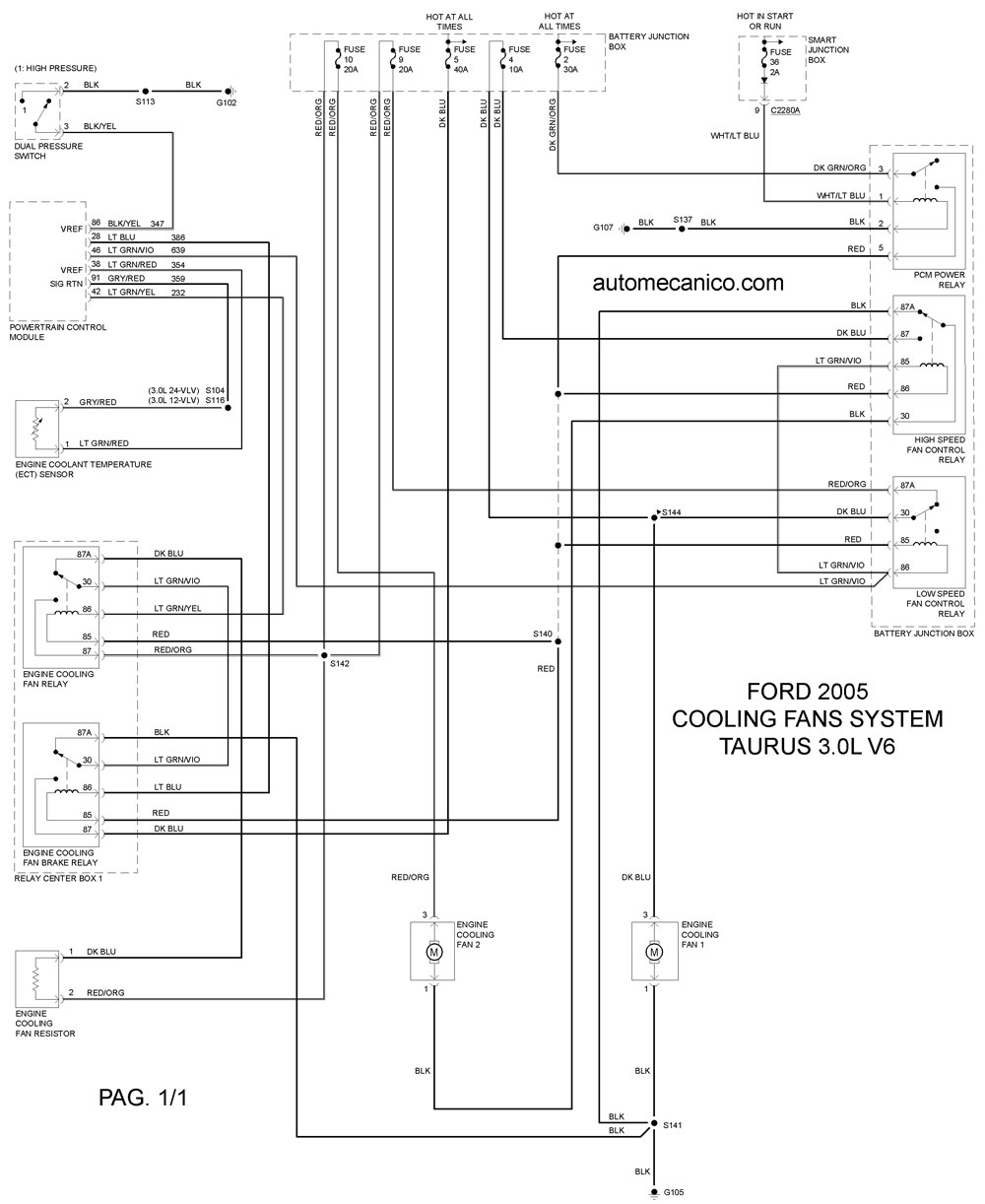

2005 TAURUS - 3.0L V6 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM

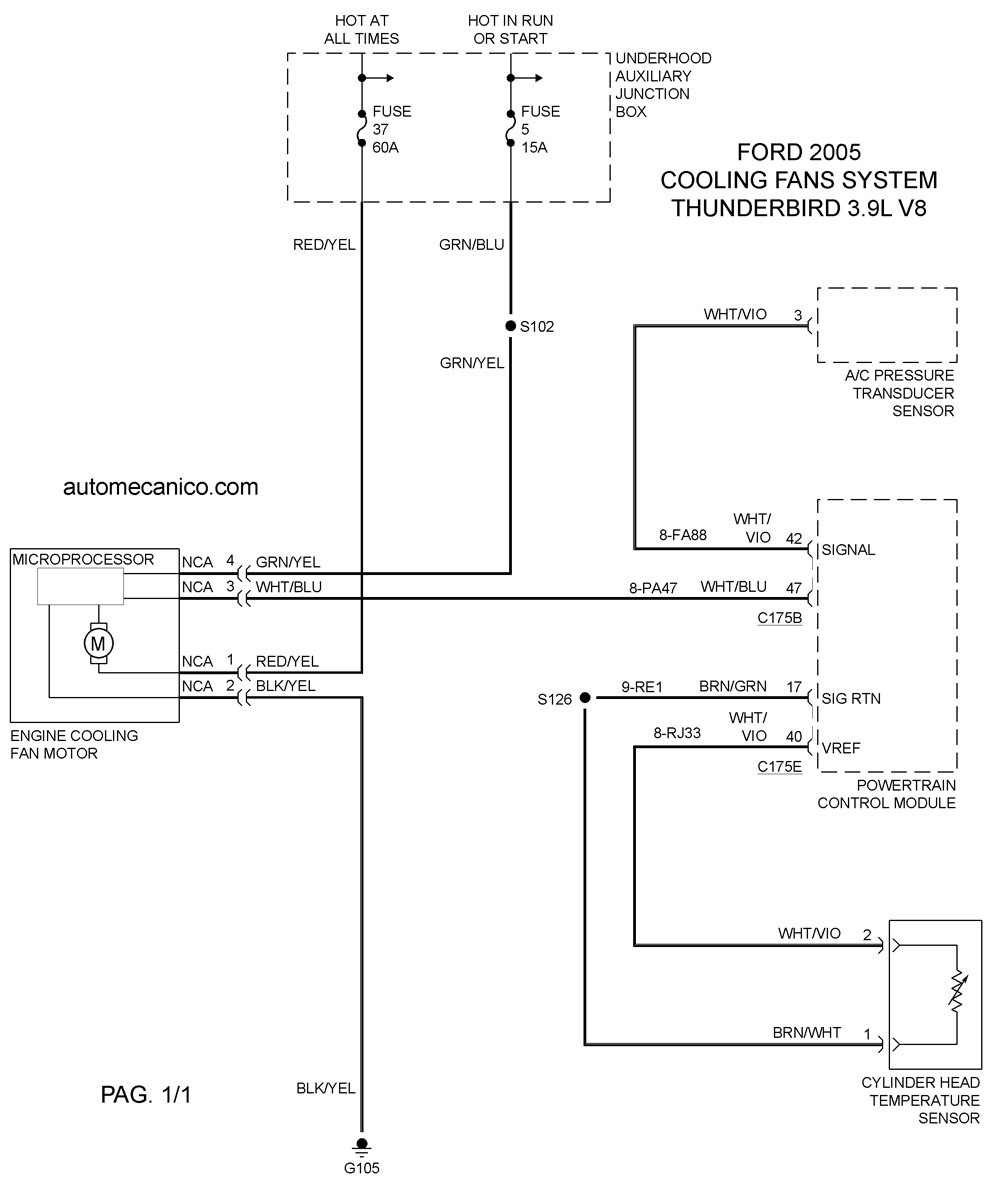

2005 THUNDERBIRD - 3.9L V8 1/1 DIAGRAMA ELECTRICO COOLING FANS SYSTEM
