CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - FORD 2007 |
DIAGRAMAS: FORD - Cooling Fans system - 2007 - Mecanica Automotriz - |
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: FORD 2007 - Volver al indice principal |
YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |

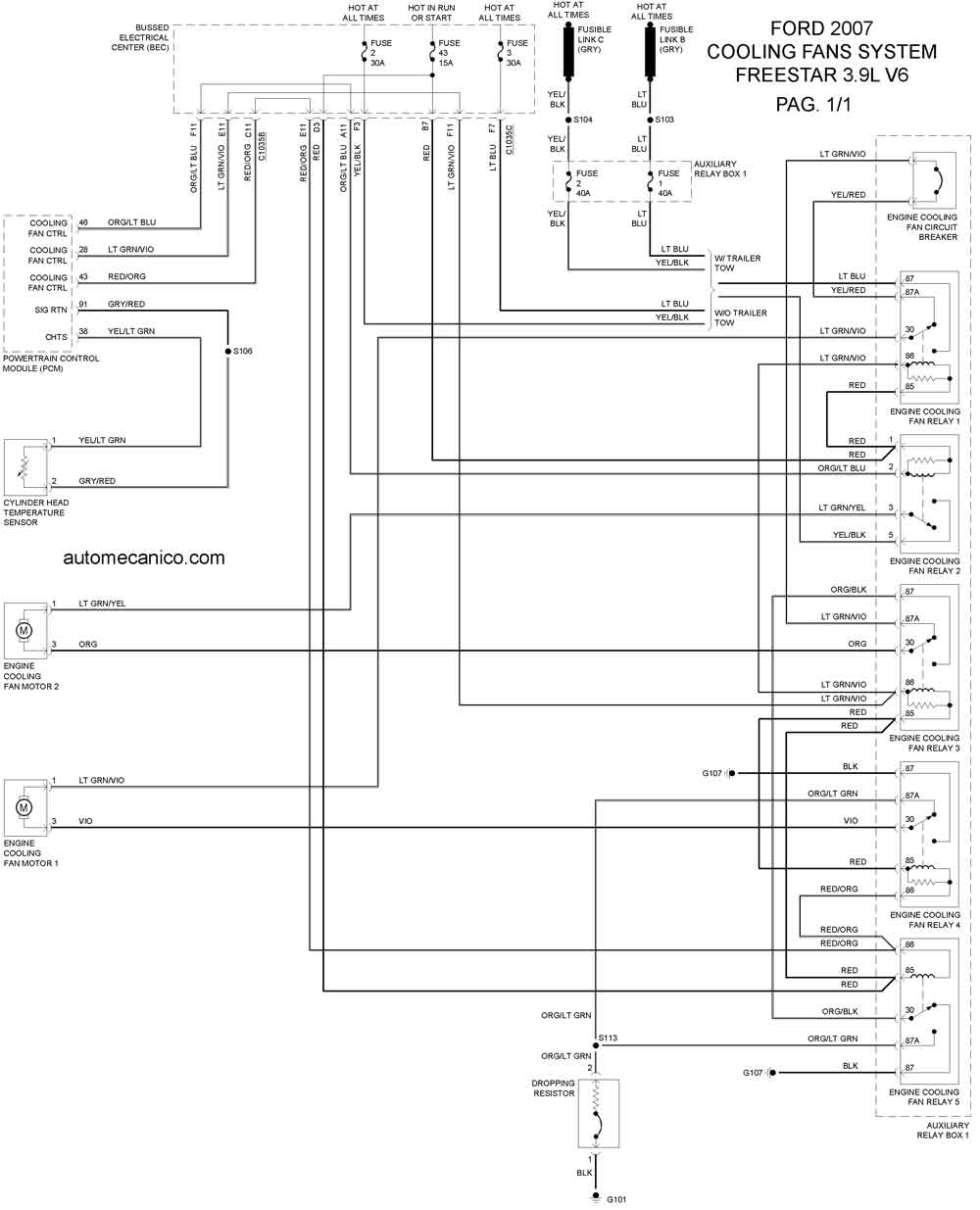

2007 | FREESTAR 3.9L V6 | COOLING FANS SYSTEM |

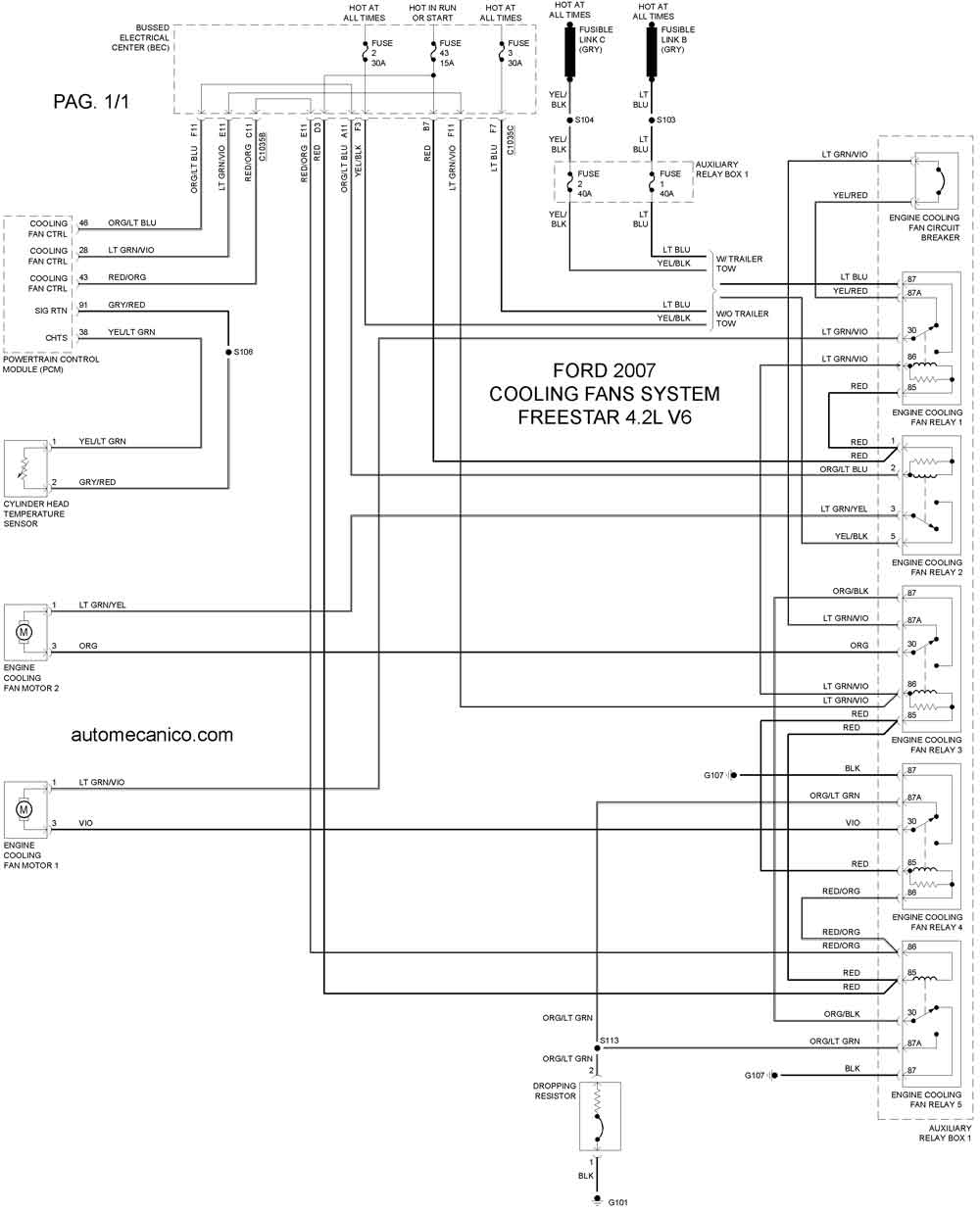

2007 | FREESTAR 4.2L V6 | COOLING FANS SYSTEM |

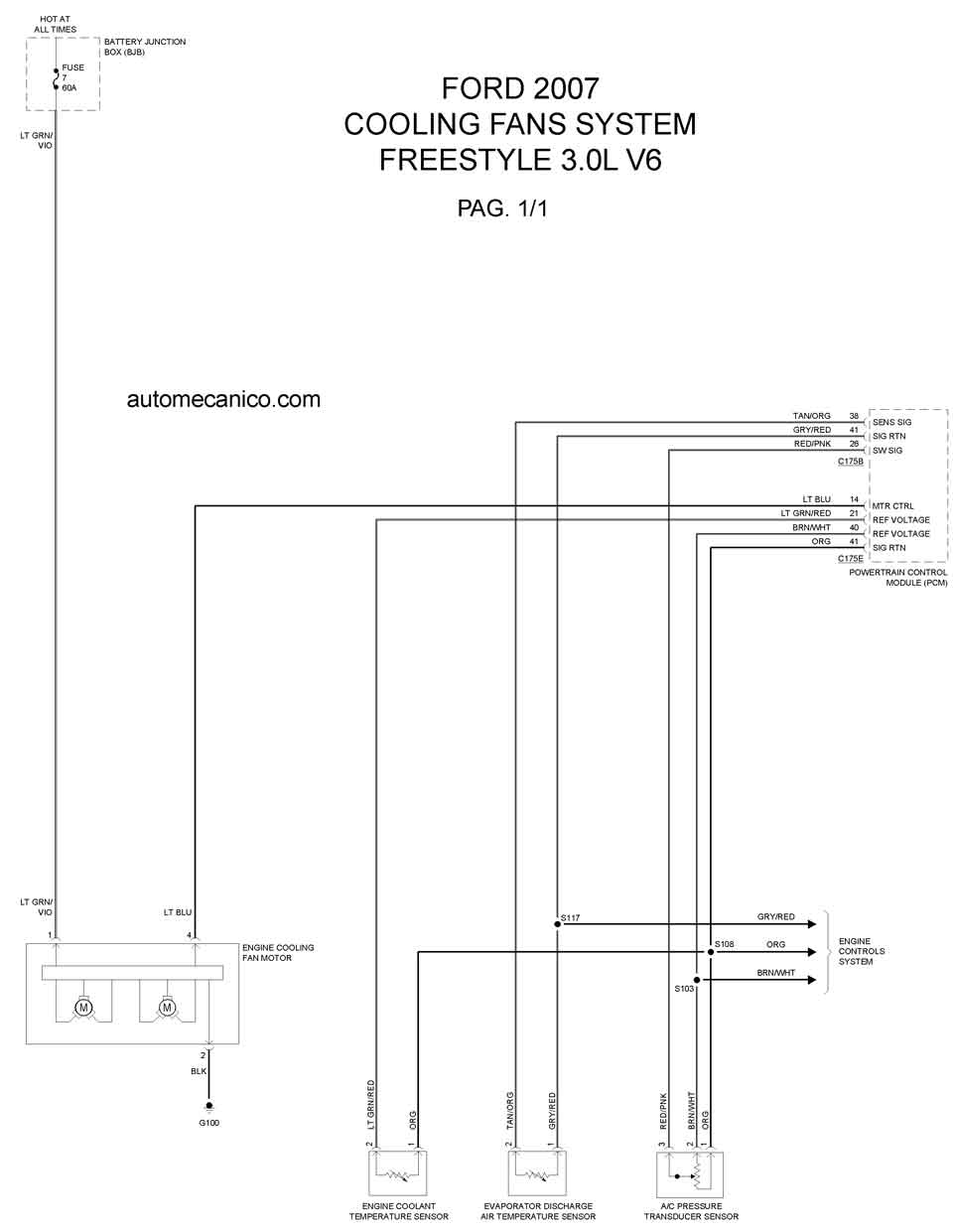

2007 | FREESTYLE 3.0L V6 | COOLING FANS SYSTEM |

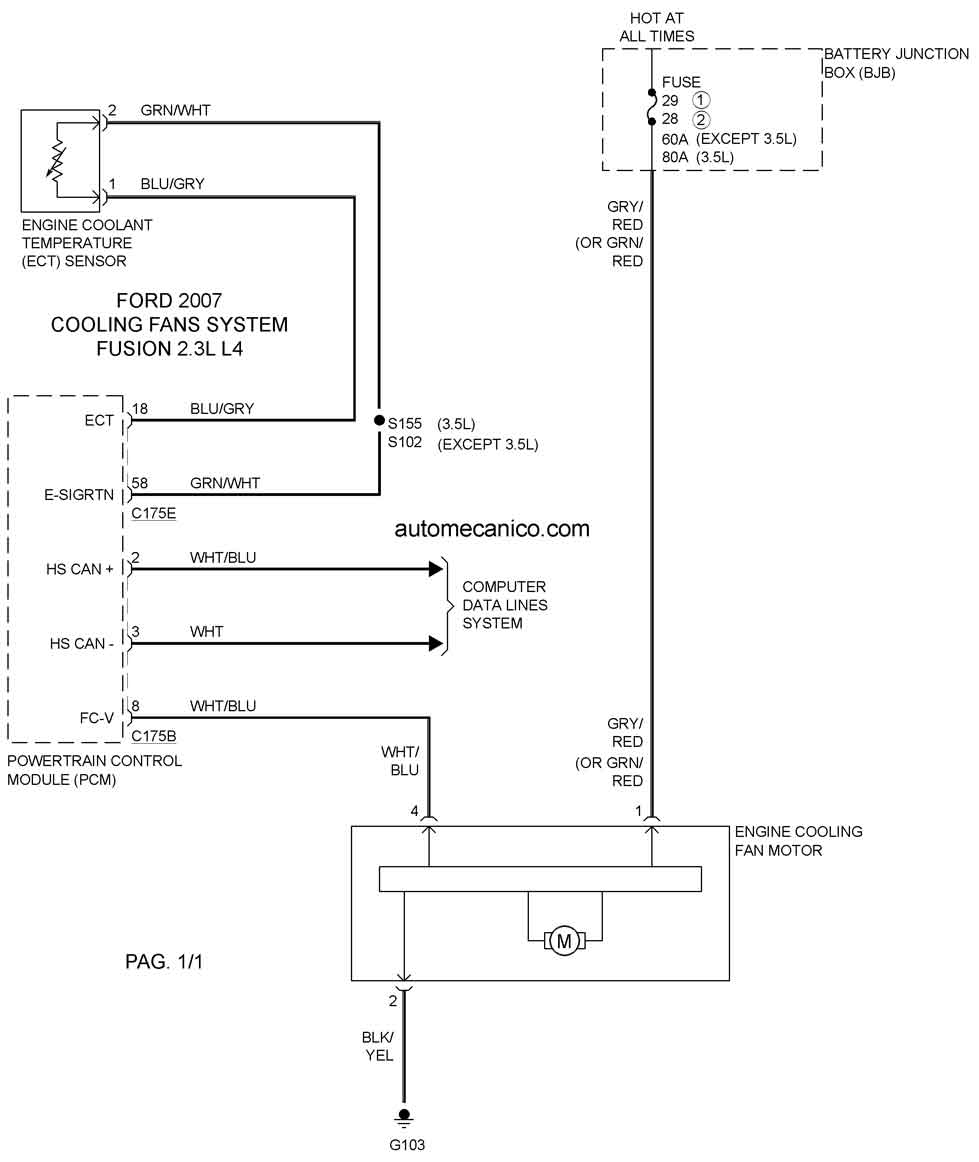

2007 | FUSION 2.3L L4 | COOLING FANS SYSTEM |

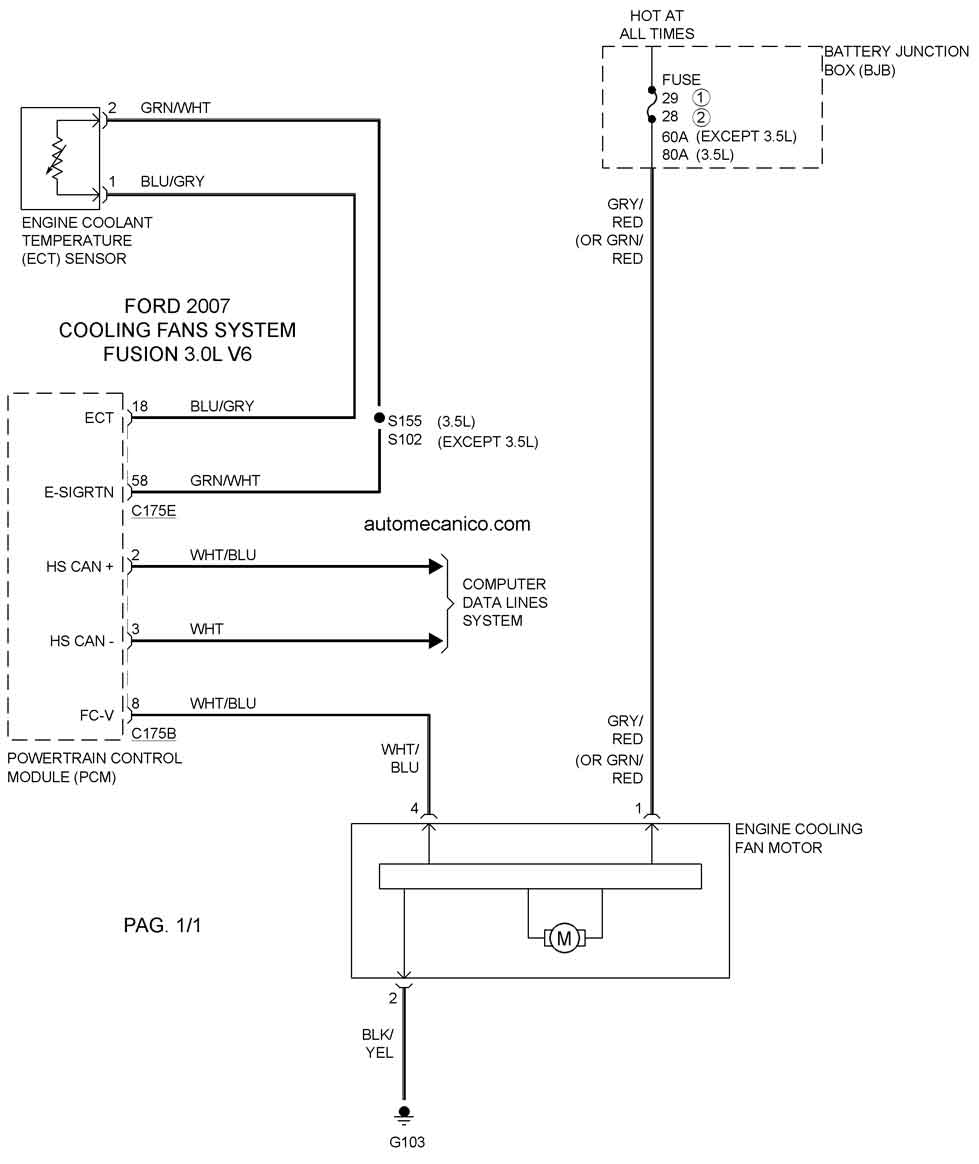

2007 | FUSION 3.0L V6 | COOLING FANS SYSTEM |

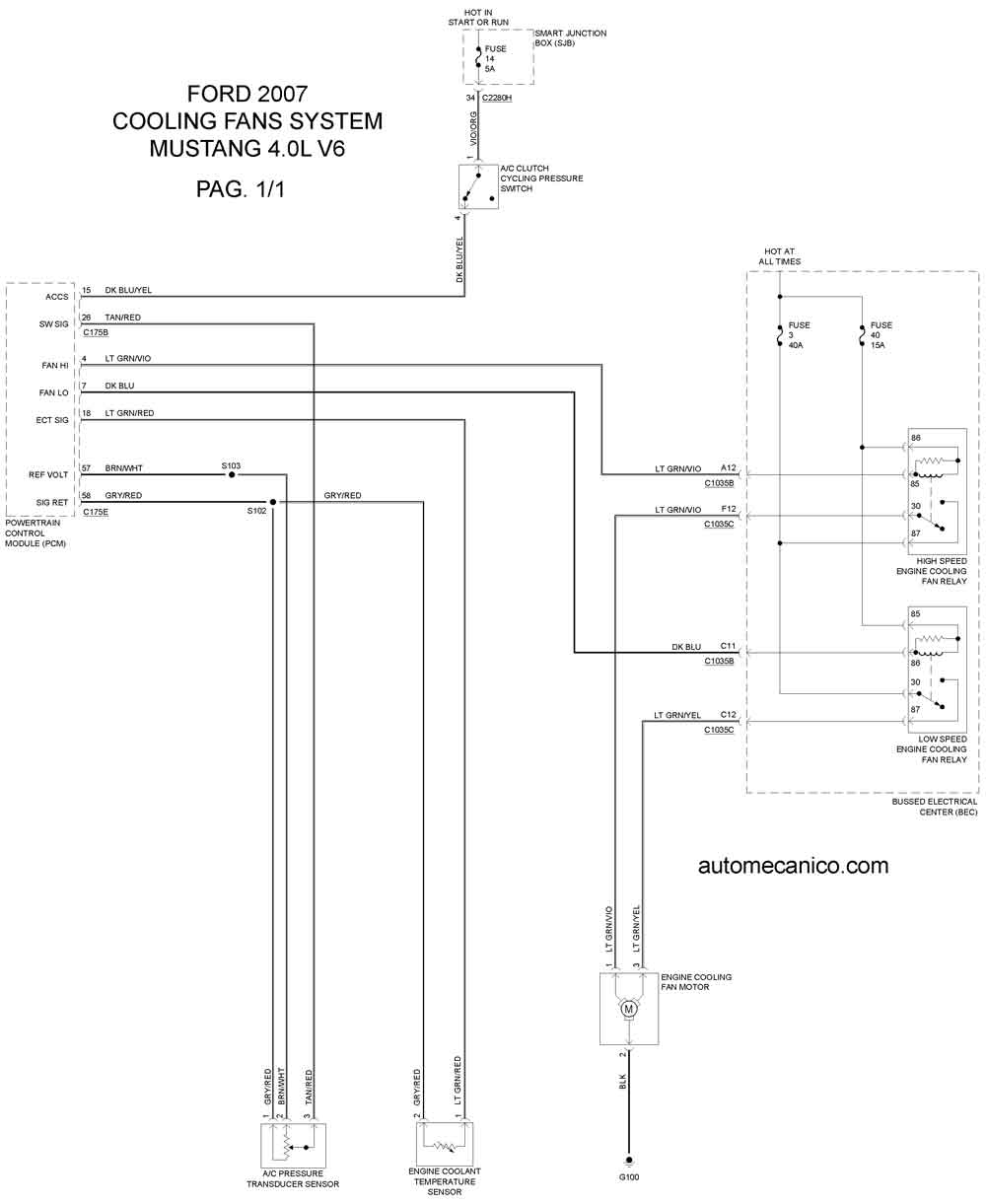

2007 | MUSTANG 4.0L V6 | COOLING FANS SYSTEM |
2007 | MUSTANG 4.6L V8 | COOLING FANS SYSTEM |

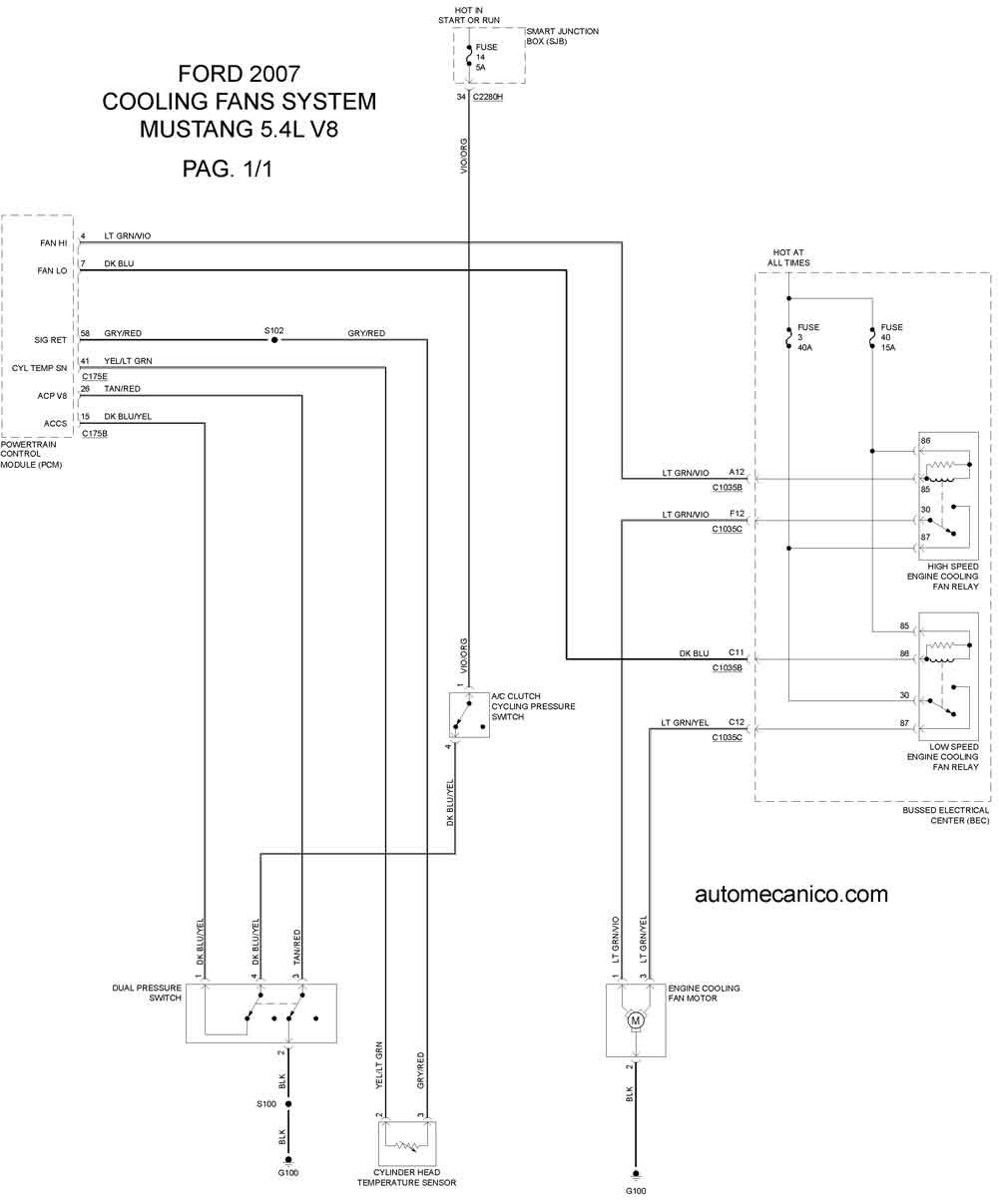

2007 | MUSTANG 5.4L V8 | COOLING FANS SYSTEM |

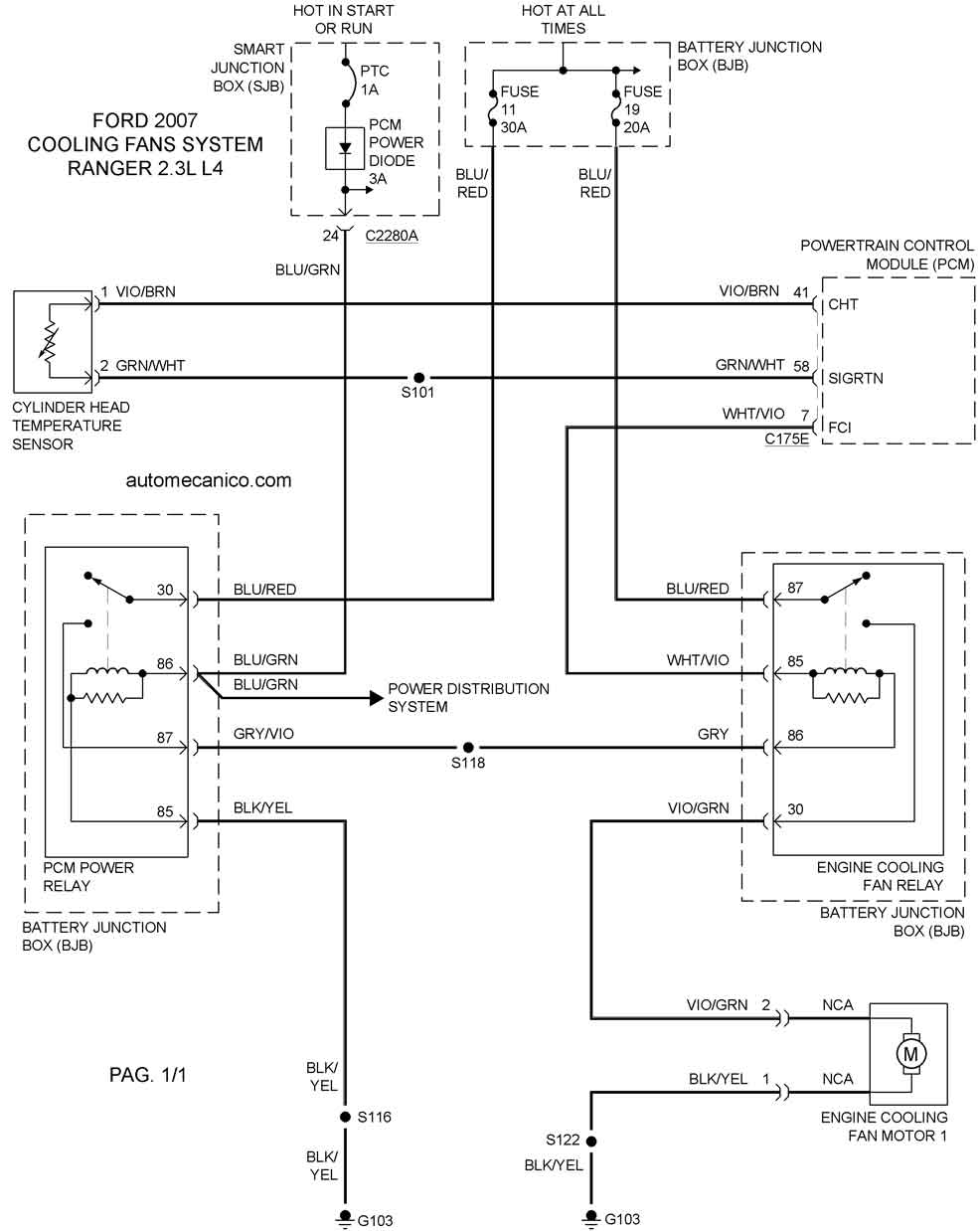

2007 | RANGER 2.3L L4 | COOLING FANS SYSTEM |

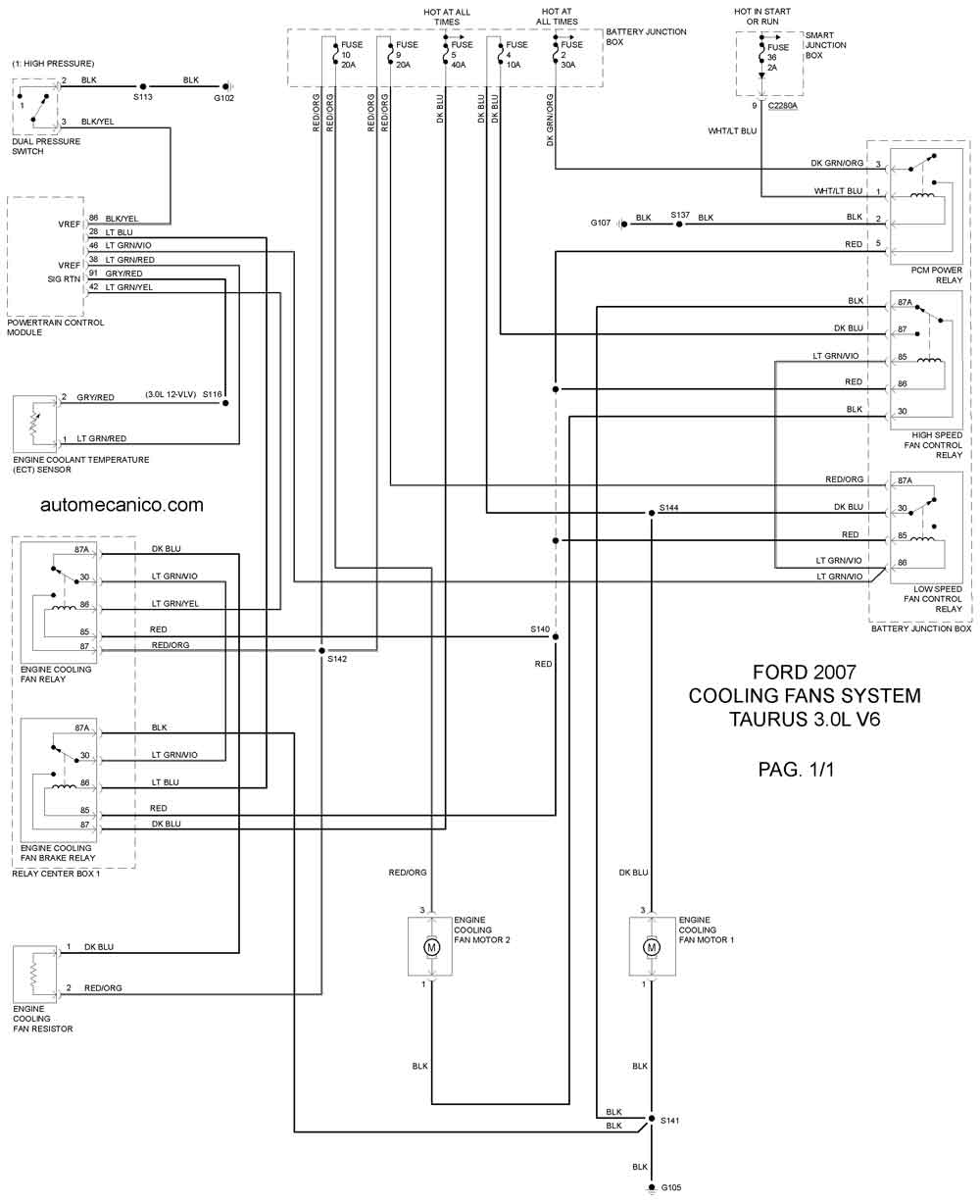

2007 | TAURUS 3.0L V6 | COOLING FANS SYSTEM |
