CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - HONDA 2007 |
DIAGRAMAS: HONDA - Cooling Fans system - 2007 - Mecanica Automotriz - |
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: HONDA 2007 - |
YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |

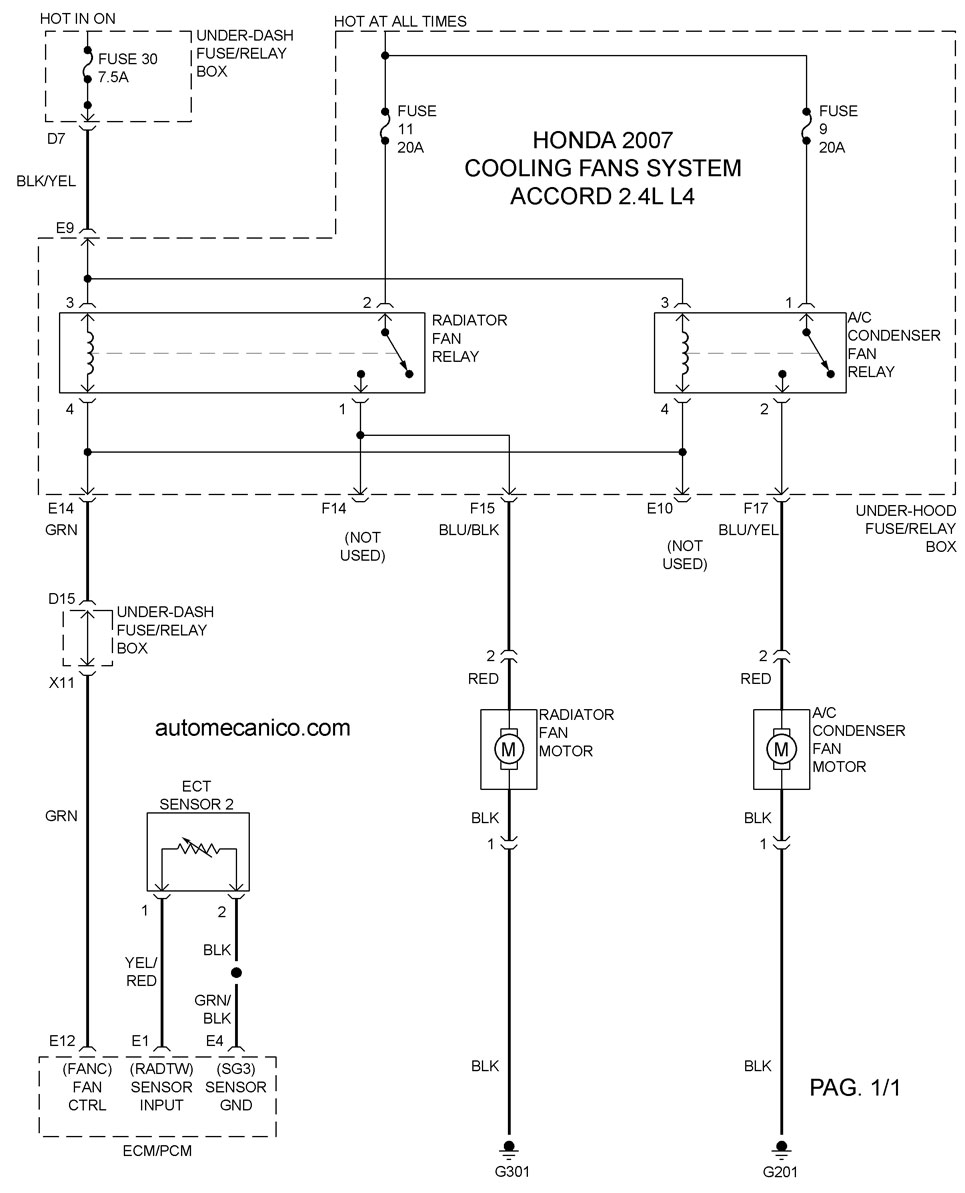

2007 | ACCORD 2.4L L4 CIL. | COOLING FANS SYSTEM |

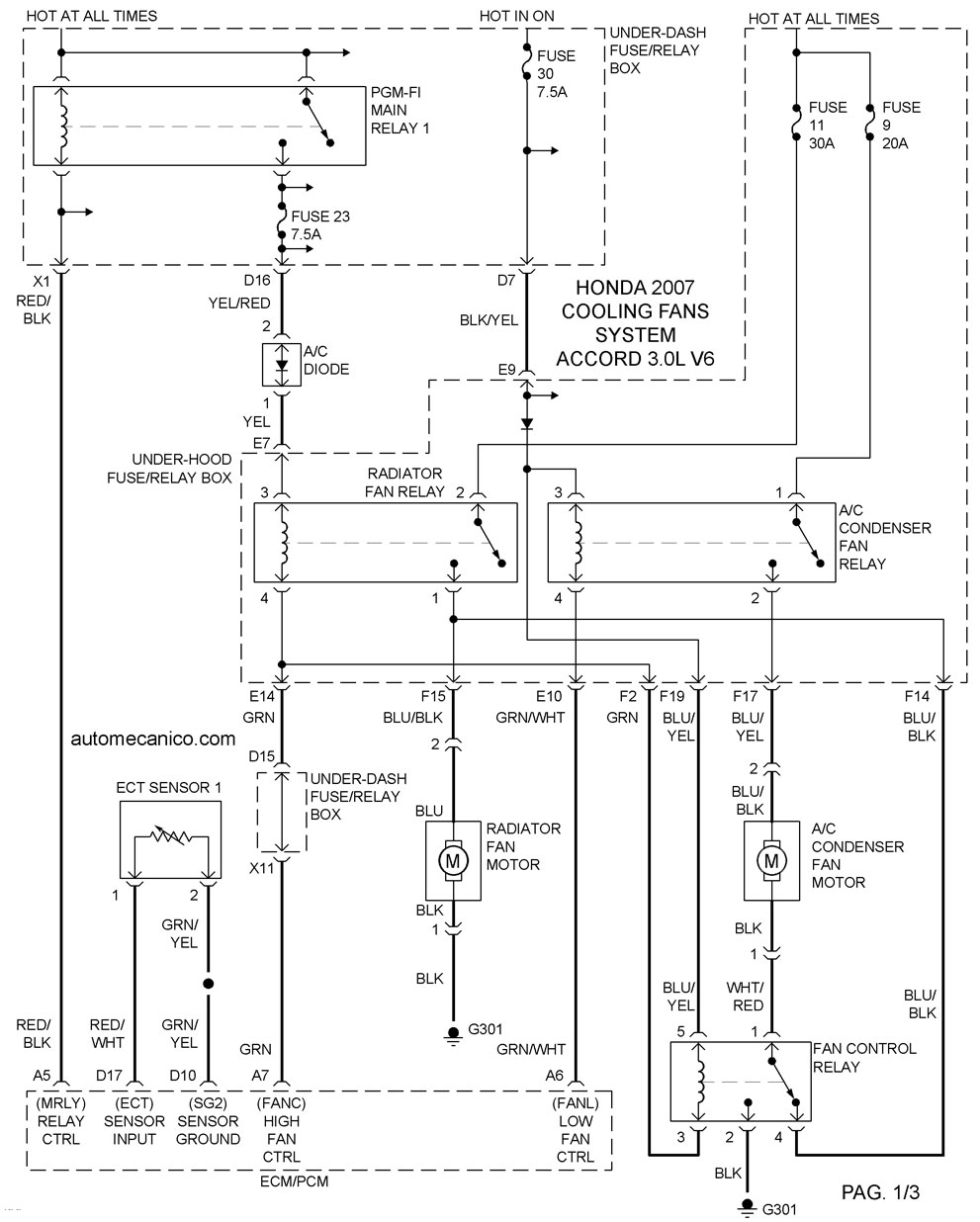

2007 | ACCORD 3.0L V6 CIL 1/3 | COOLING FANS SYSTEM |

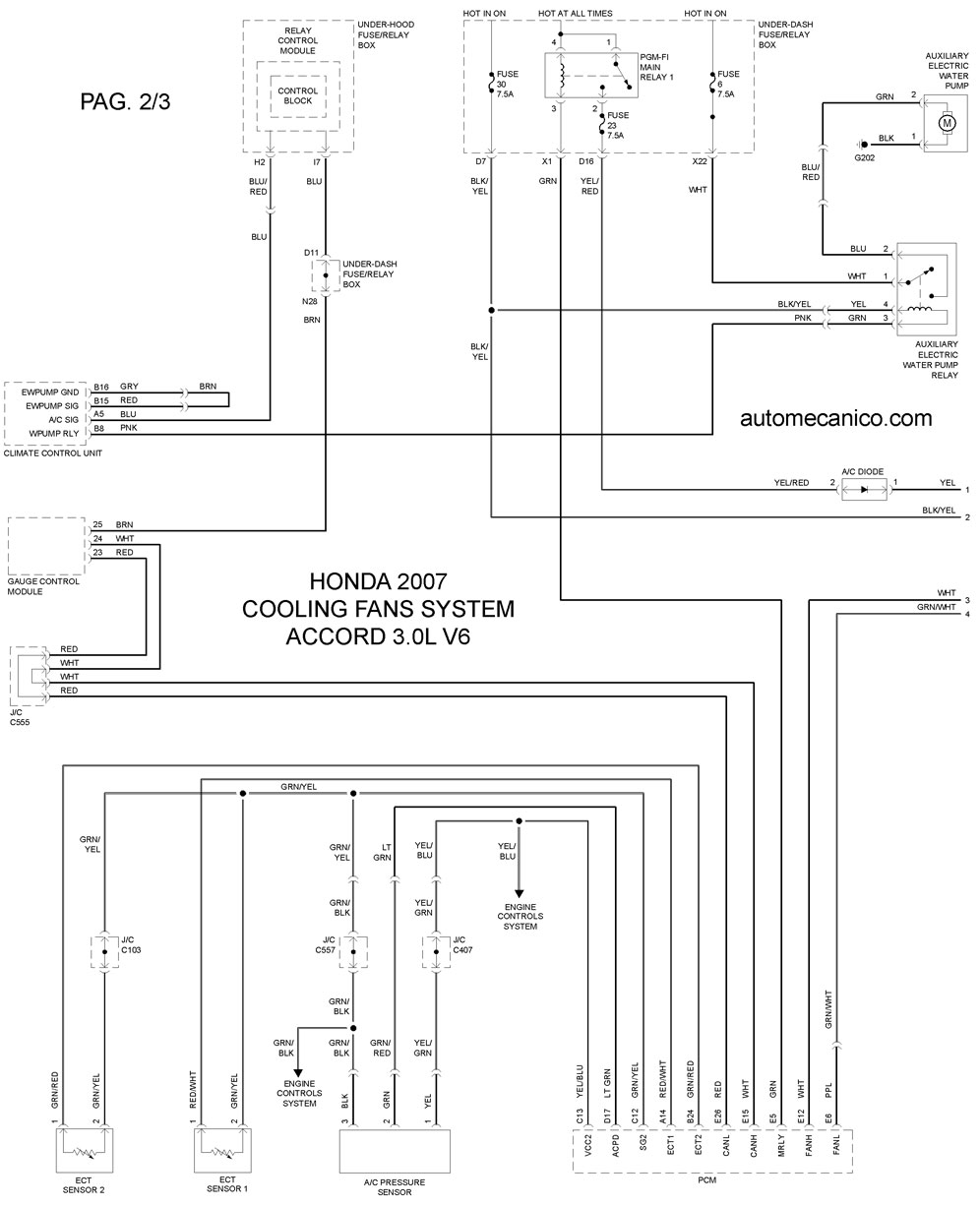

2007 | ACCORD 3.0L V6 CIL 2/3 | COOLING FANS SYSTEM |

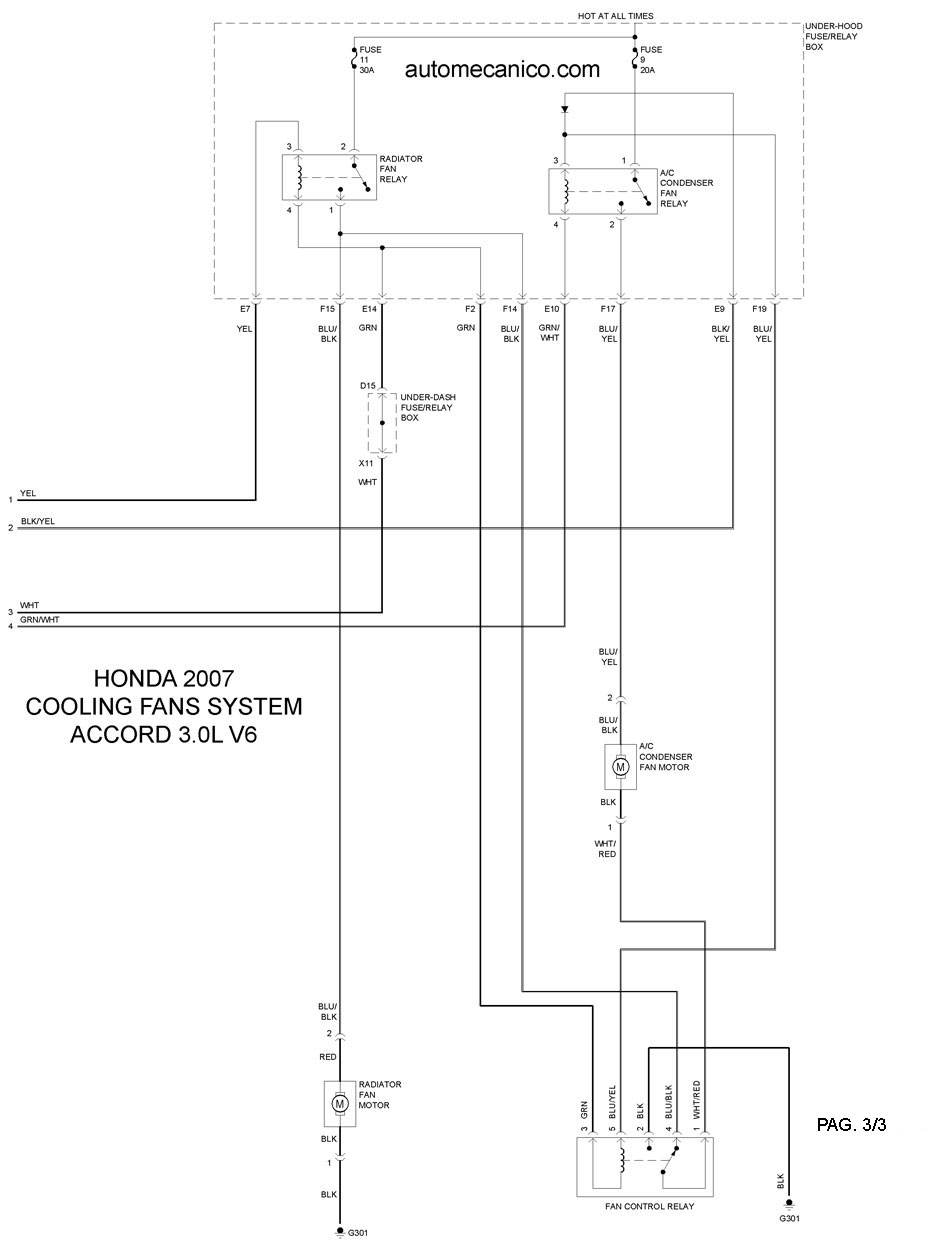

2007 | ACCORD 3.0L V6 CIL 3/3 | COOLING FANS SYSTEM |
2007 | CIVIC 1.3L L4 CIL. 1/2 | COOLING FANS SYSTEM |
2007 | CIVIC 1.3L L4 CIL. 2/2 | COOLING FANS SYSTEM |

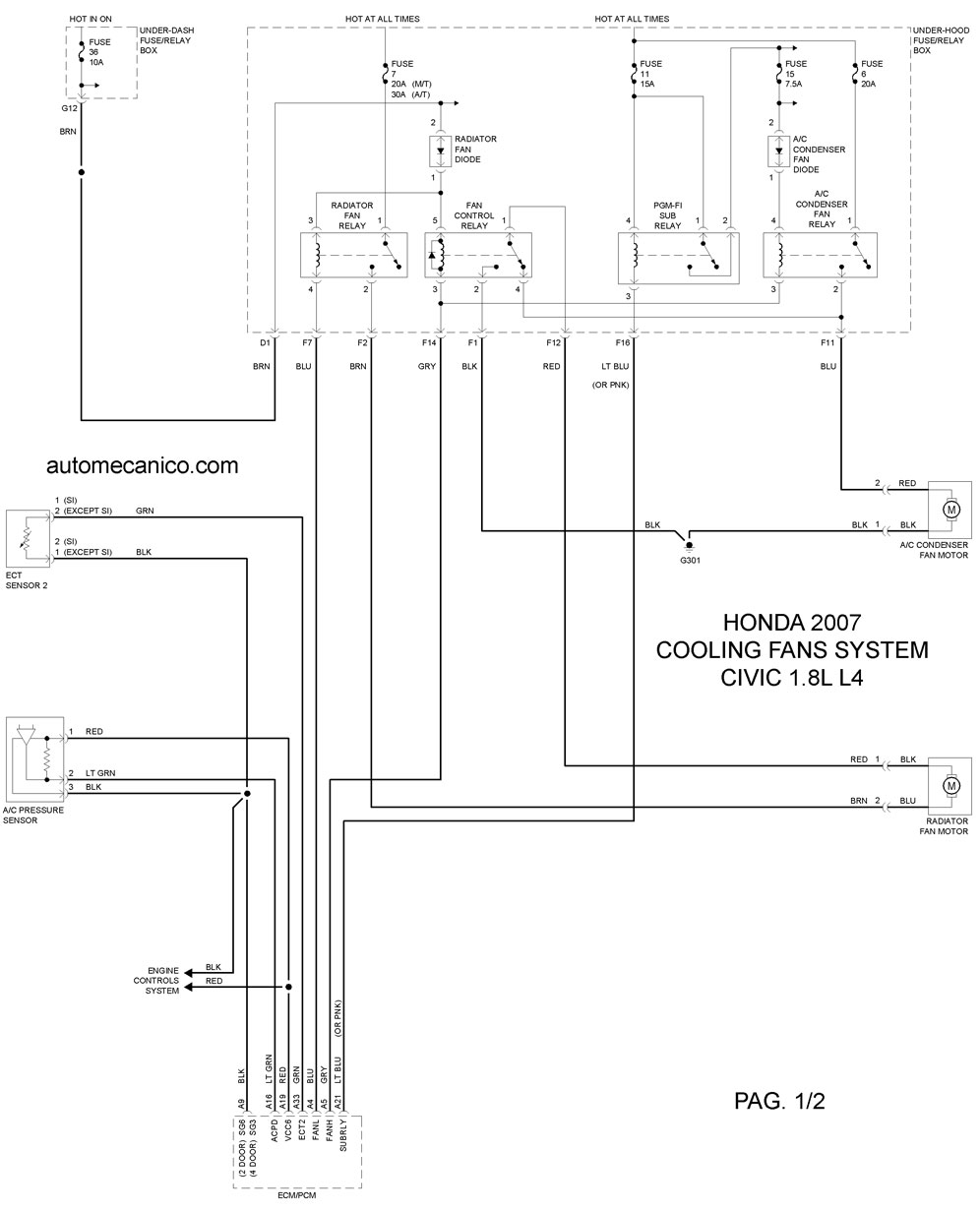

2007 | CIVIC 1.8L L4 CIL. 1/2 | COOLING FANS SYSTEM |
2007 | CIVIC 1.8L L4 CIL. 2/2 | COOLING FANS SYSTEM |

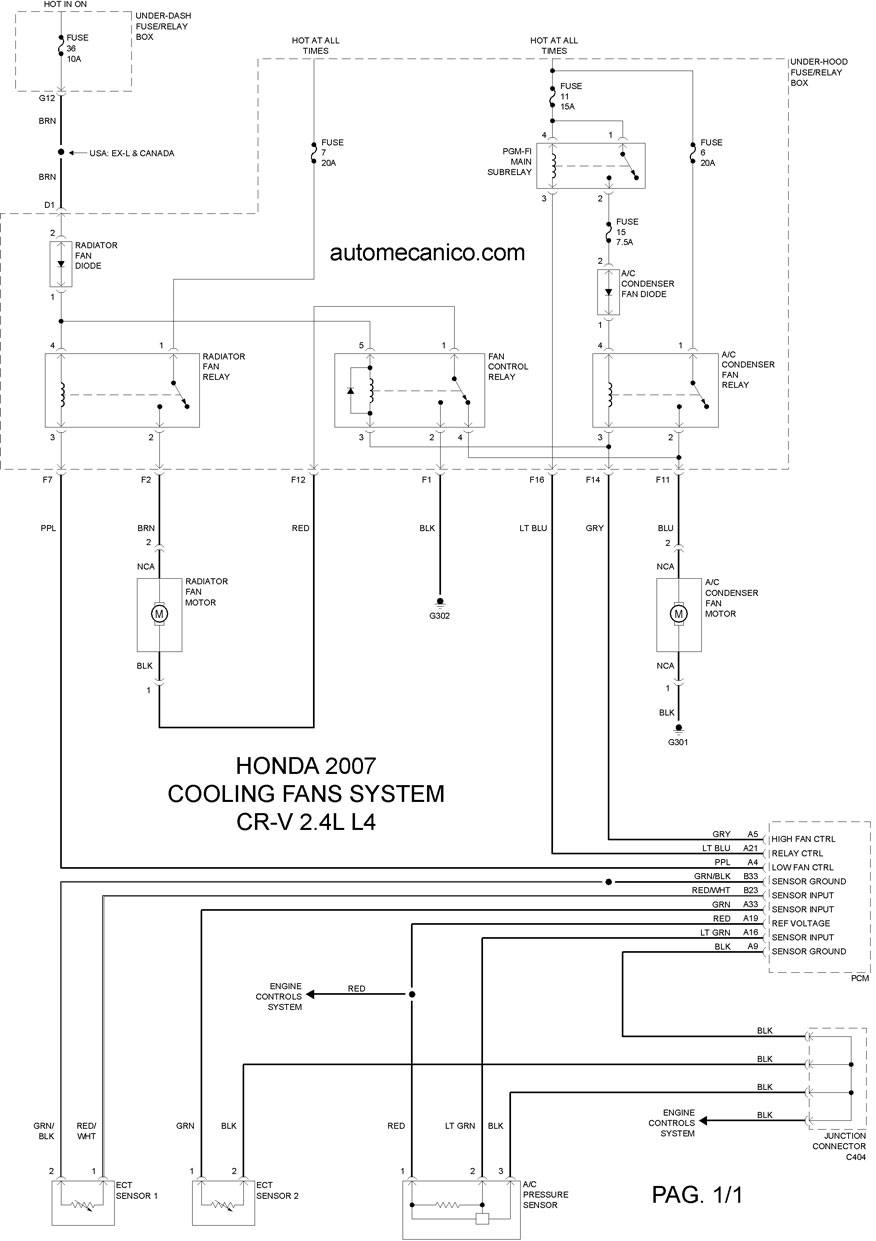

2007 | CR-V 2.4L L4 CIL. | COOLING FANS SYSTEM |

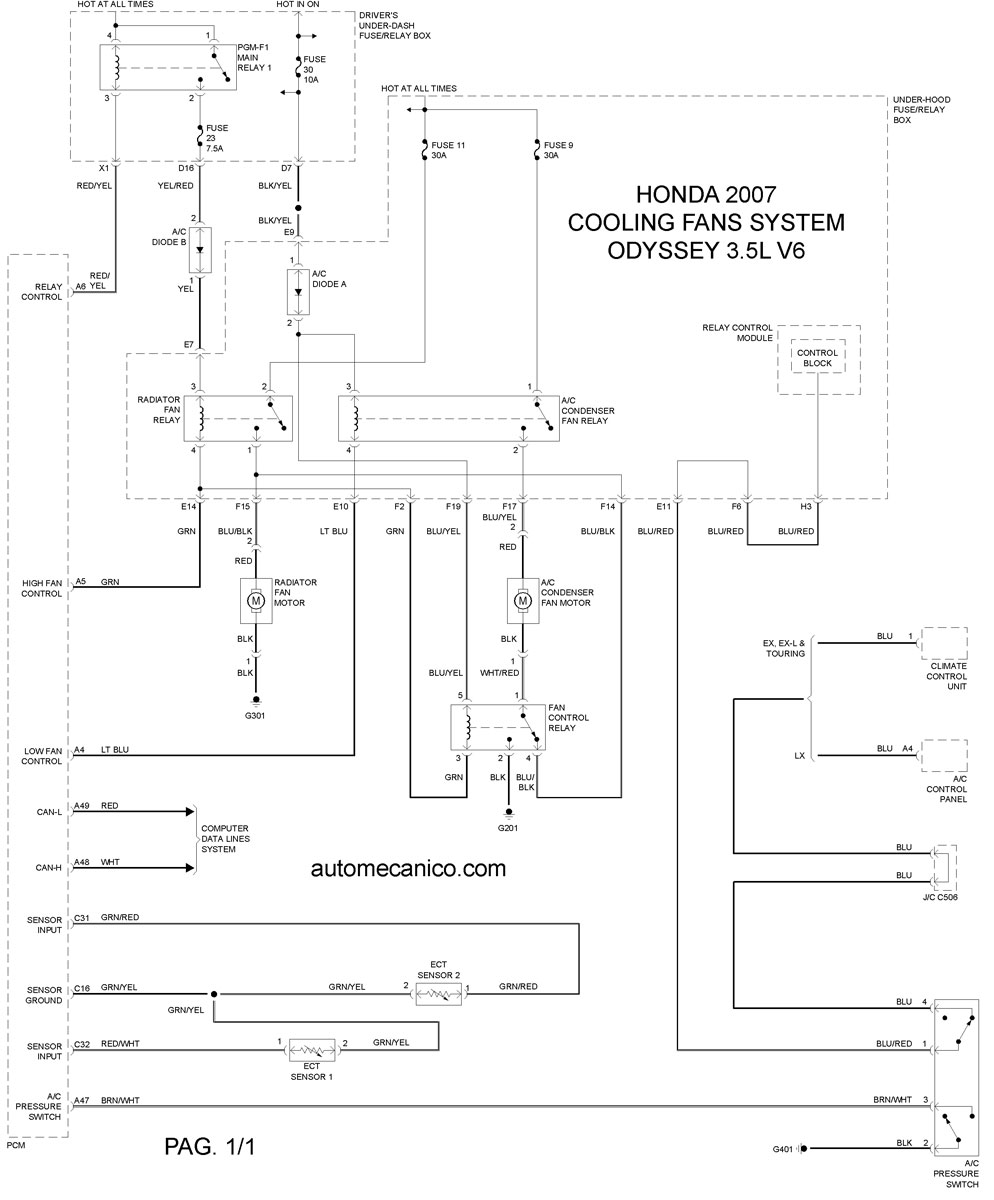

2007 | ODYSSEY 3.5L V6 | COOLING FANS SYSTEM |

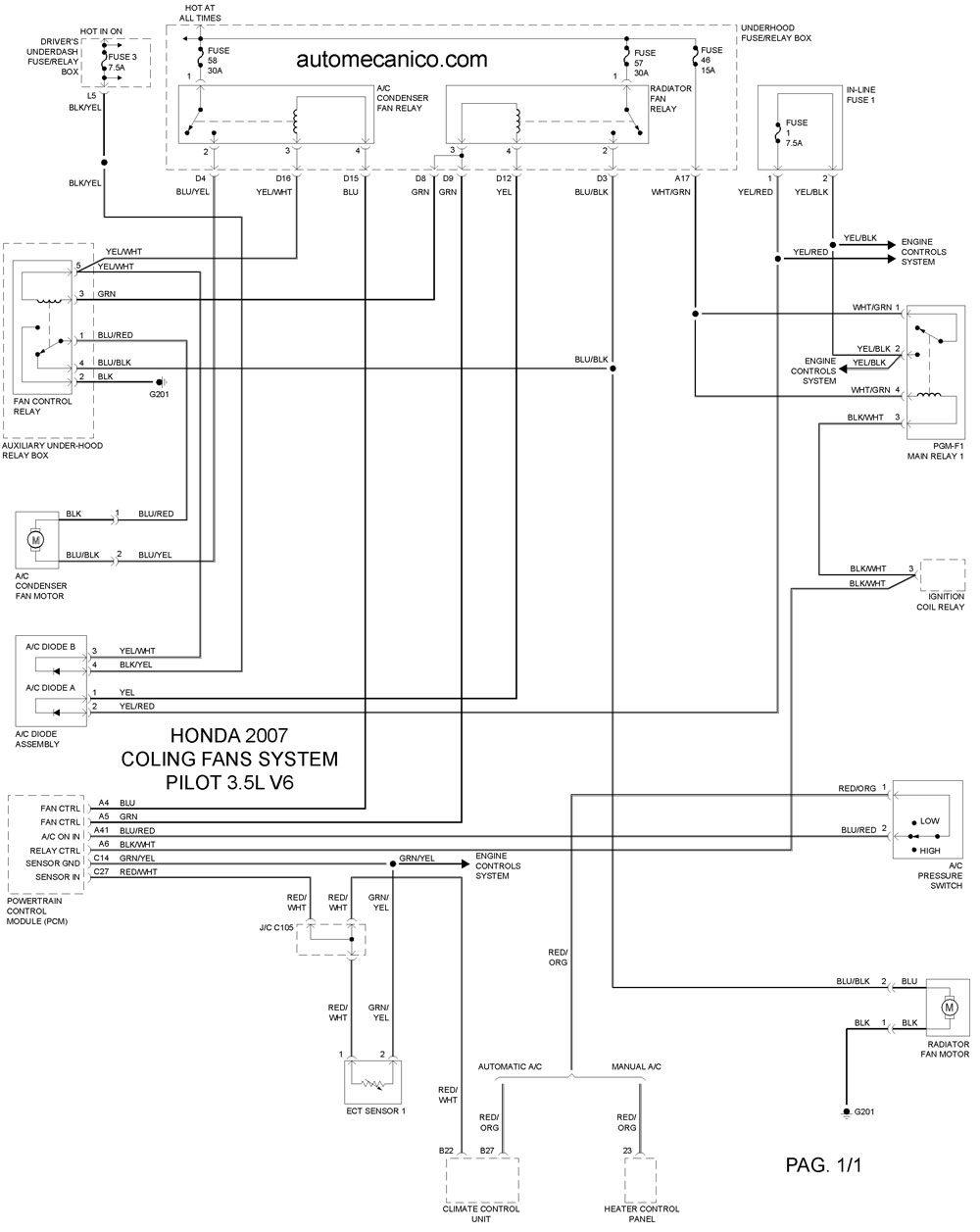

2007 | PILOT 3.5L V6 | COOLING FANS SYSTEM |

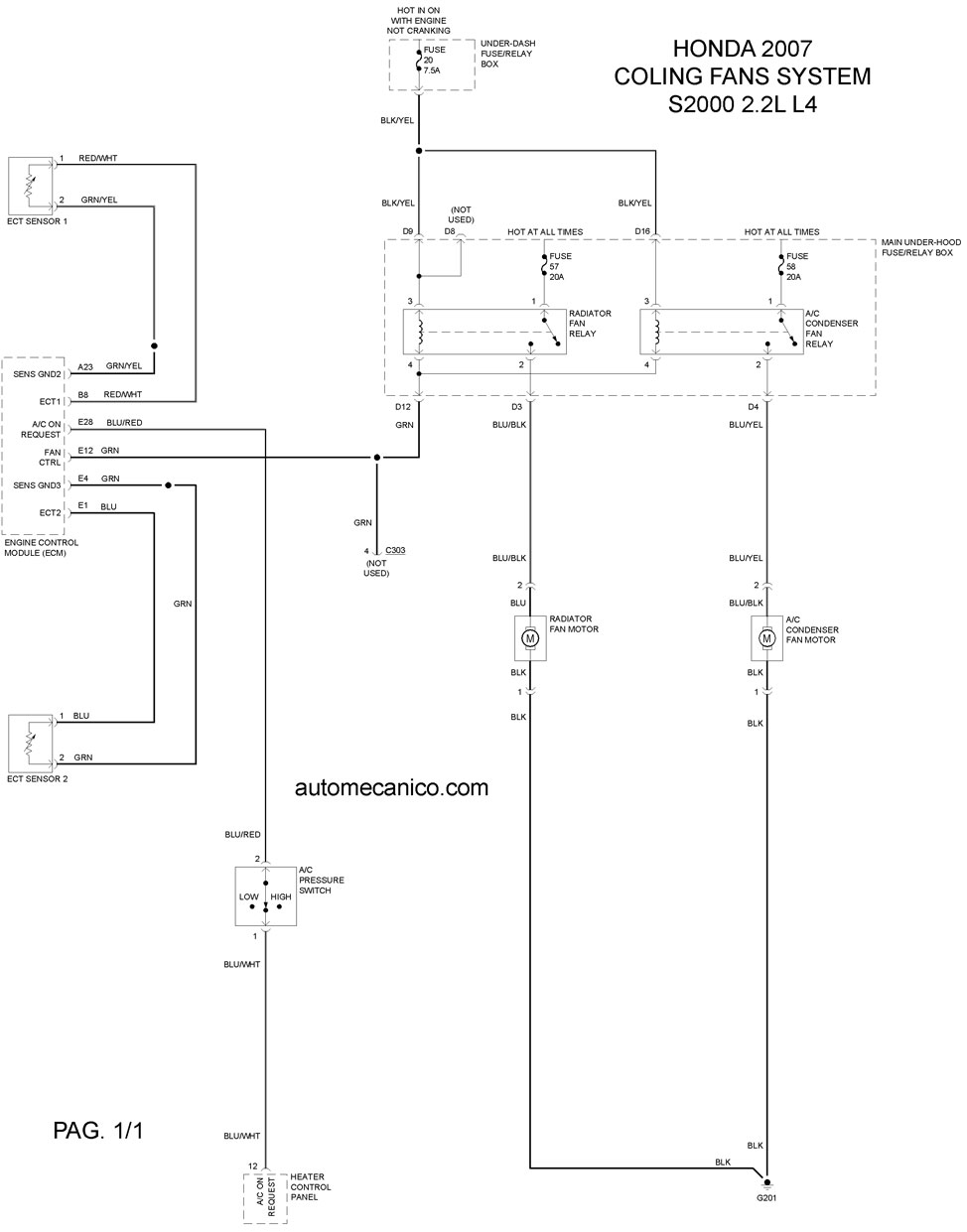

2007 | S2000 2.2L L4 CIL. | COOLING FANS SYSTEM |
