CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - MAZDA - 2007

DIAGRAMAS: MAZDA - Cooling Fans system - 2007 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: MAZDA 2007 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
2007 MAZDA 3 - 2.0L L4 CIL. COOLING FANS SYSTEM

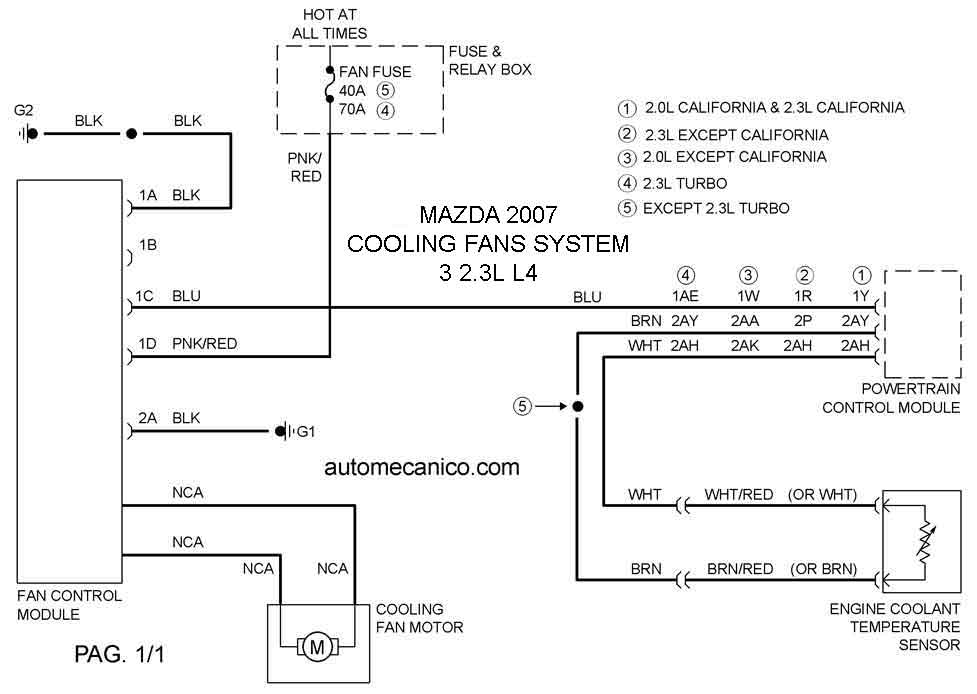

2007 MAZDA 3 - 2.3L L4 CIL. COOLING FANS SYSTEM

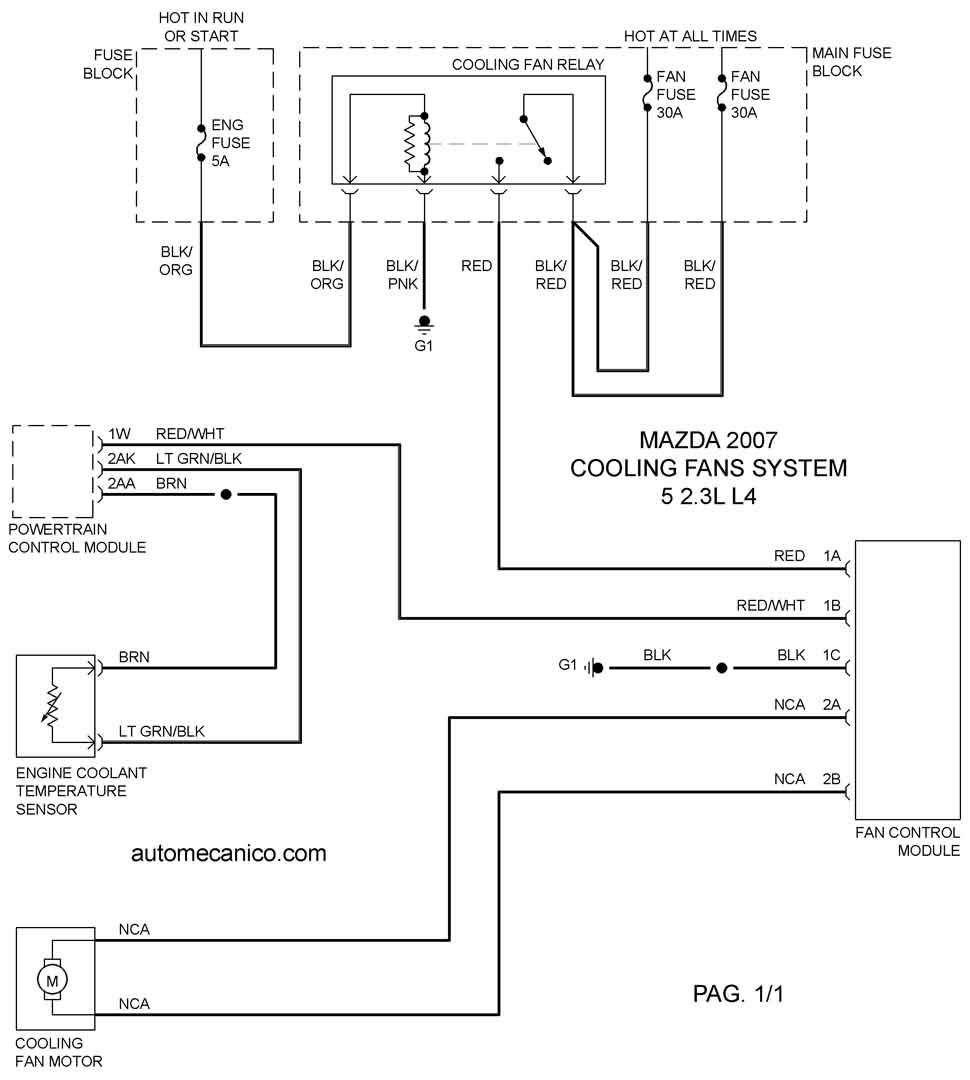

2007 MAZDA 5 - 2.3L L4 CIL. COOLING FANS SYSTEM

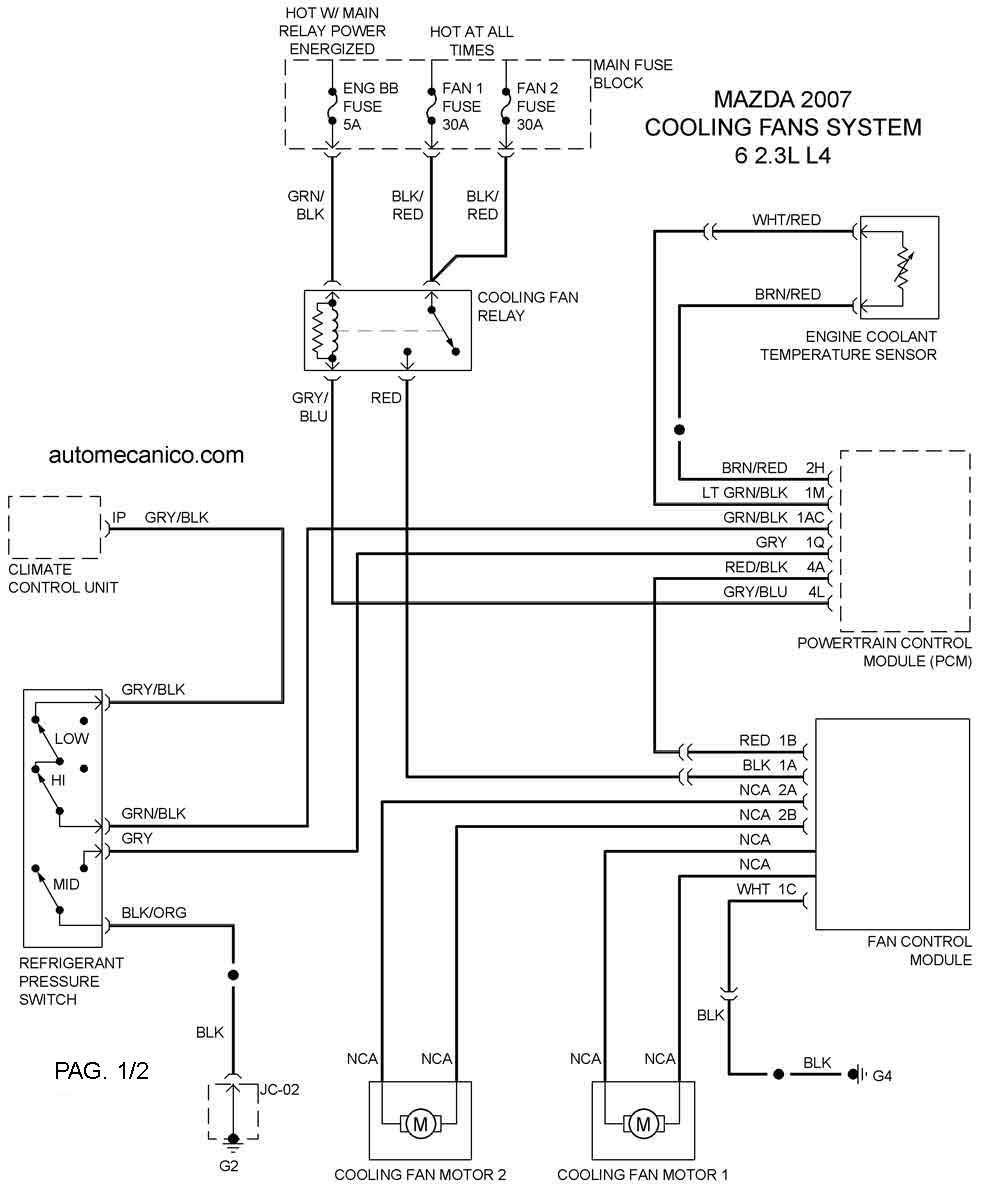

2007 MAZDA 6 - 2.3L L4 CIL. 1/2 COOLING FANS SYSTEM

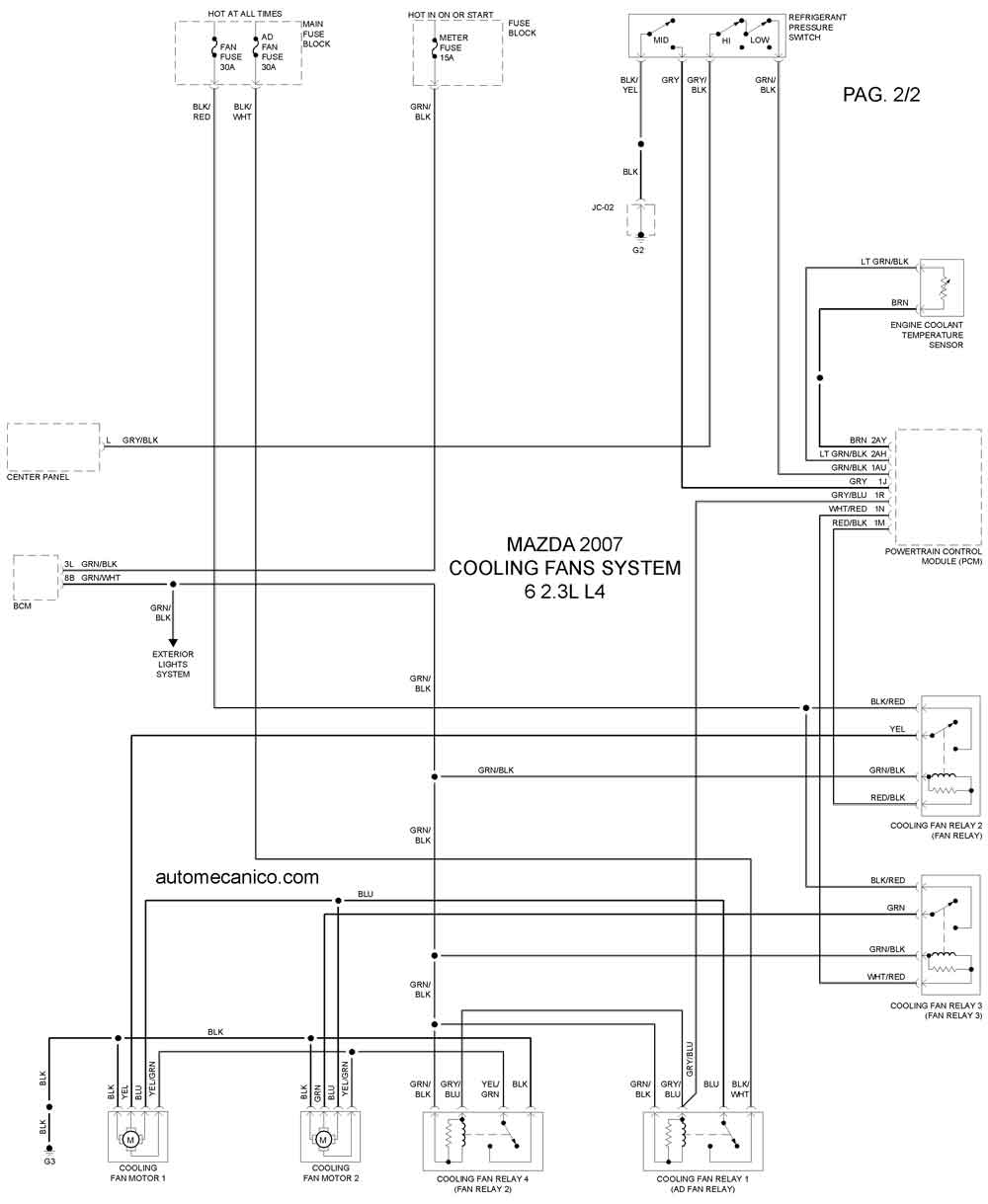

2007 MAZDA 6 - 2.3L L4 CIL. 2/2 COOLING FANS SYSTEM

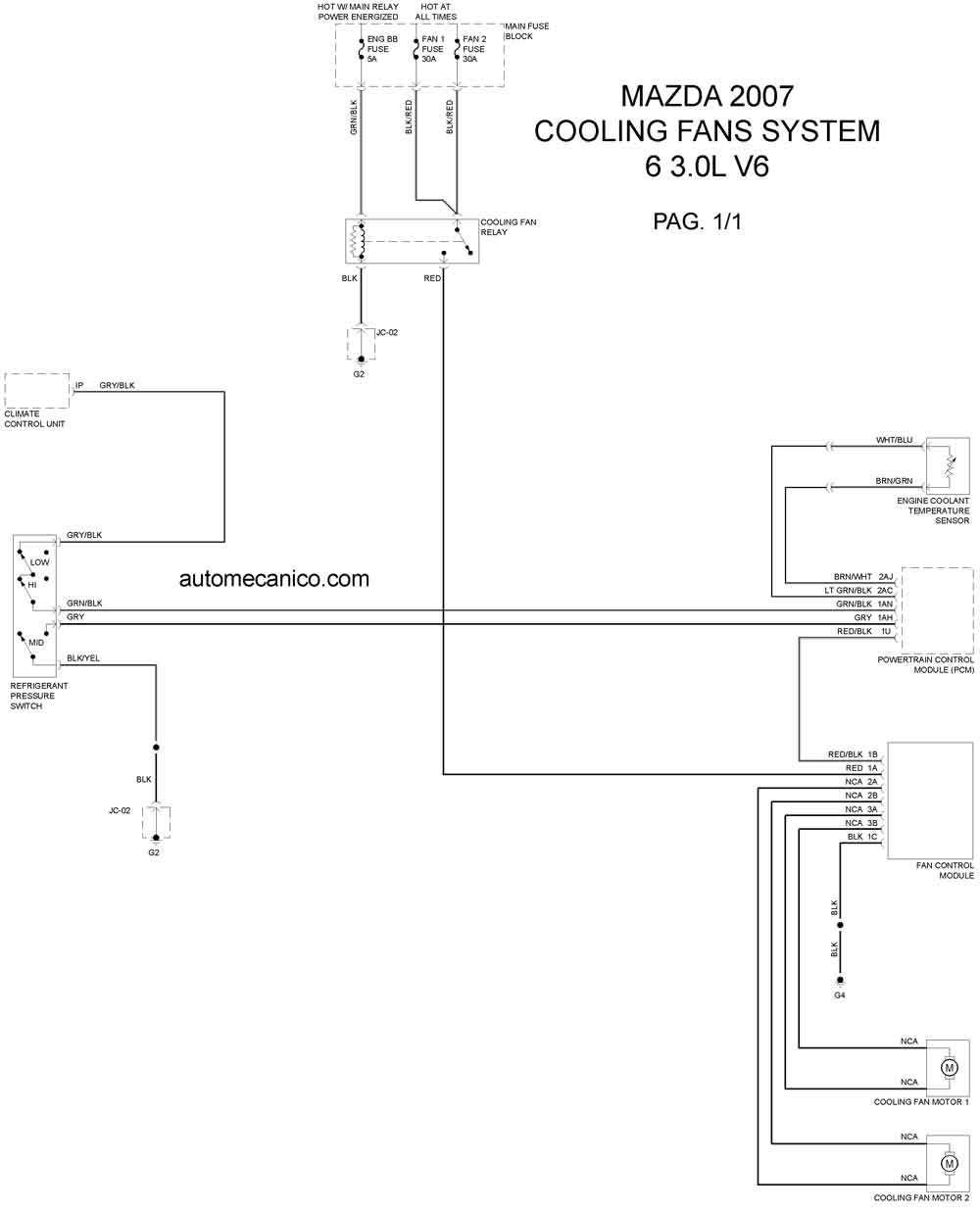

2007 MAZDA 6 - 3.0L V6 CIL. COOLING FANS SYSTEM

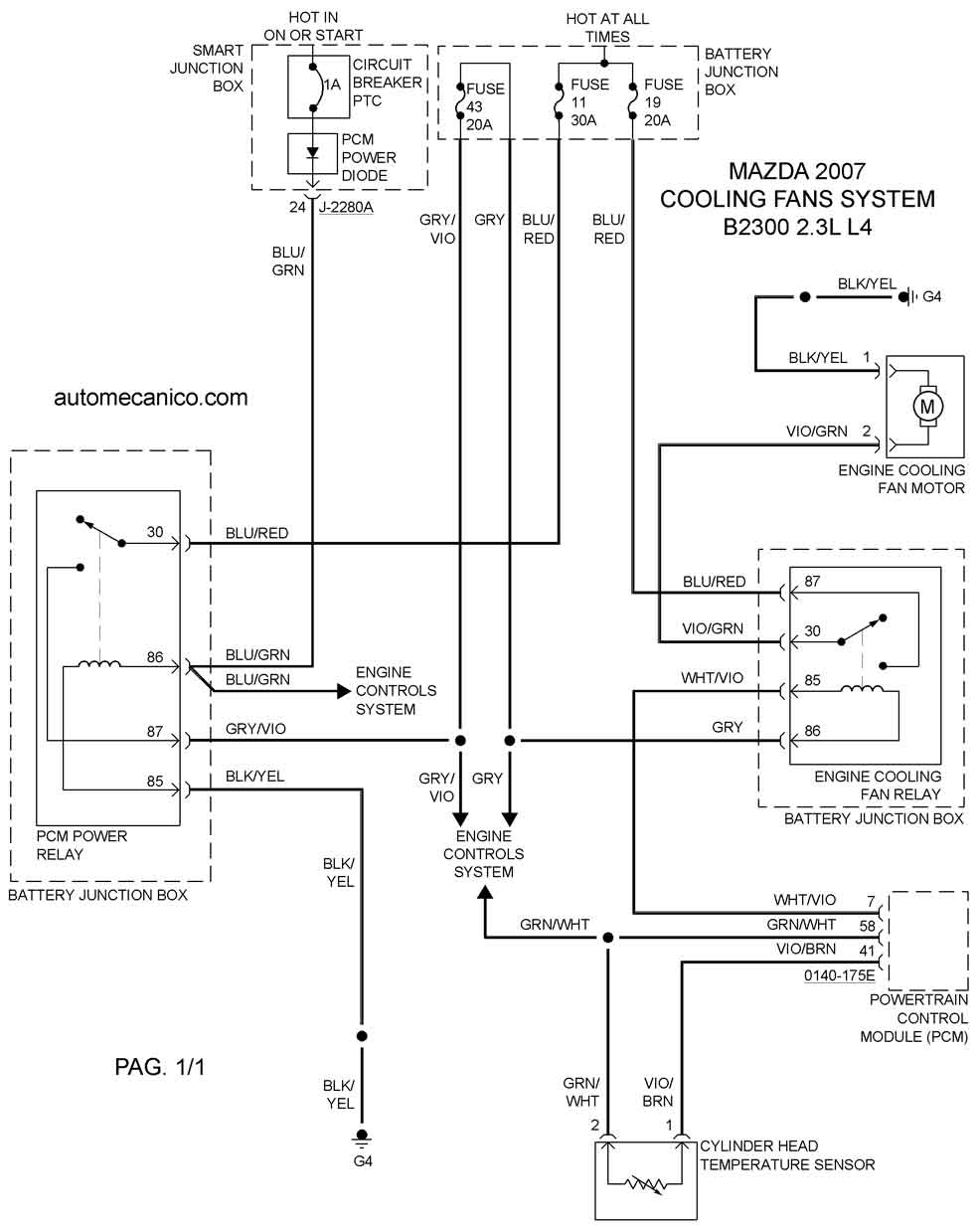

2007 B2300 2.3L 4 CIL COOLING FANS SYSTEM

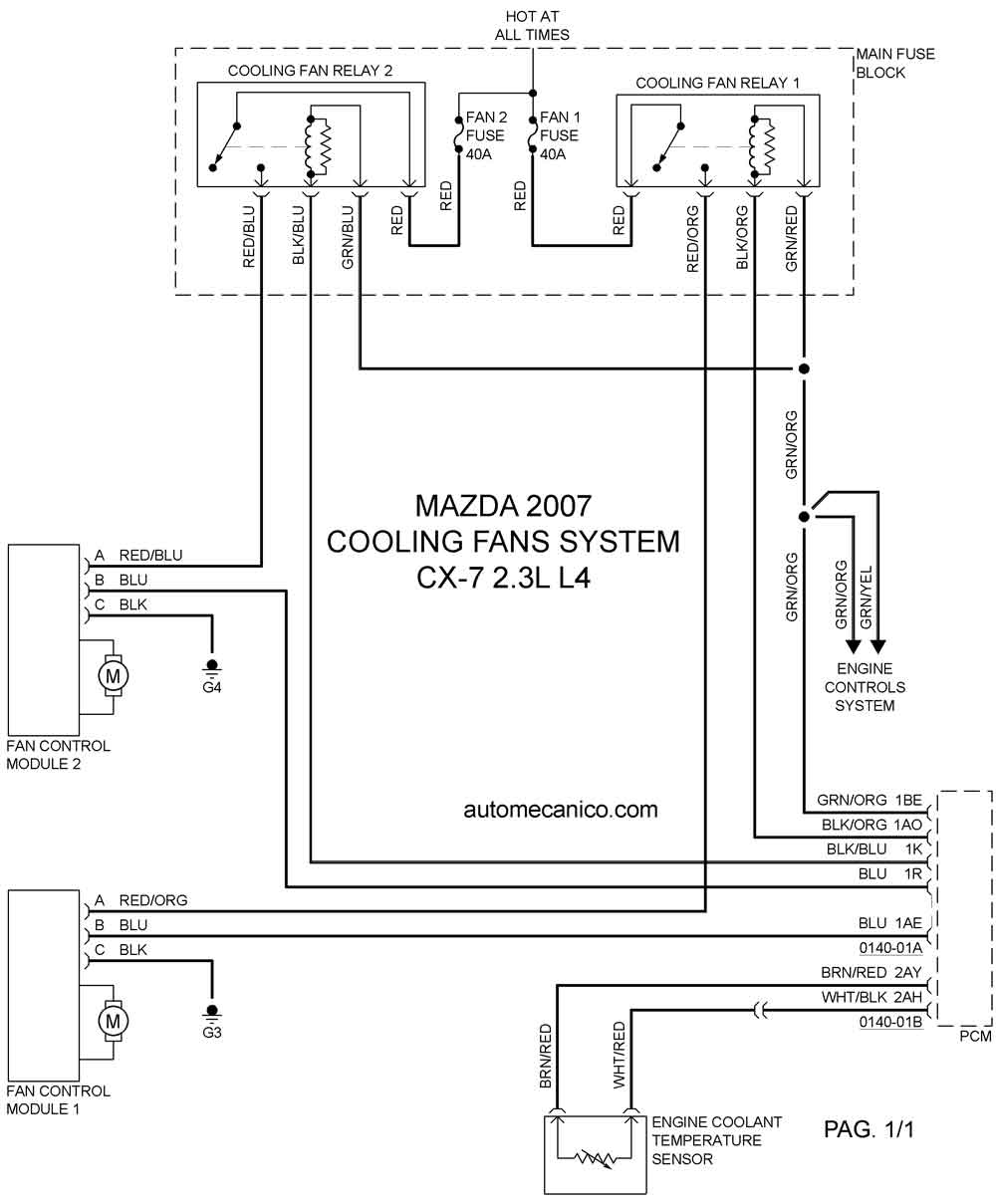

2007 CX-7 2.3L 4 CILINDROS COOLING FANS SYSTEM

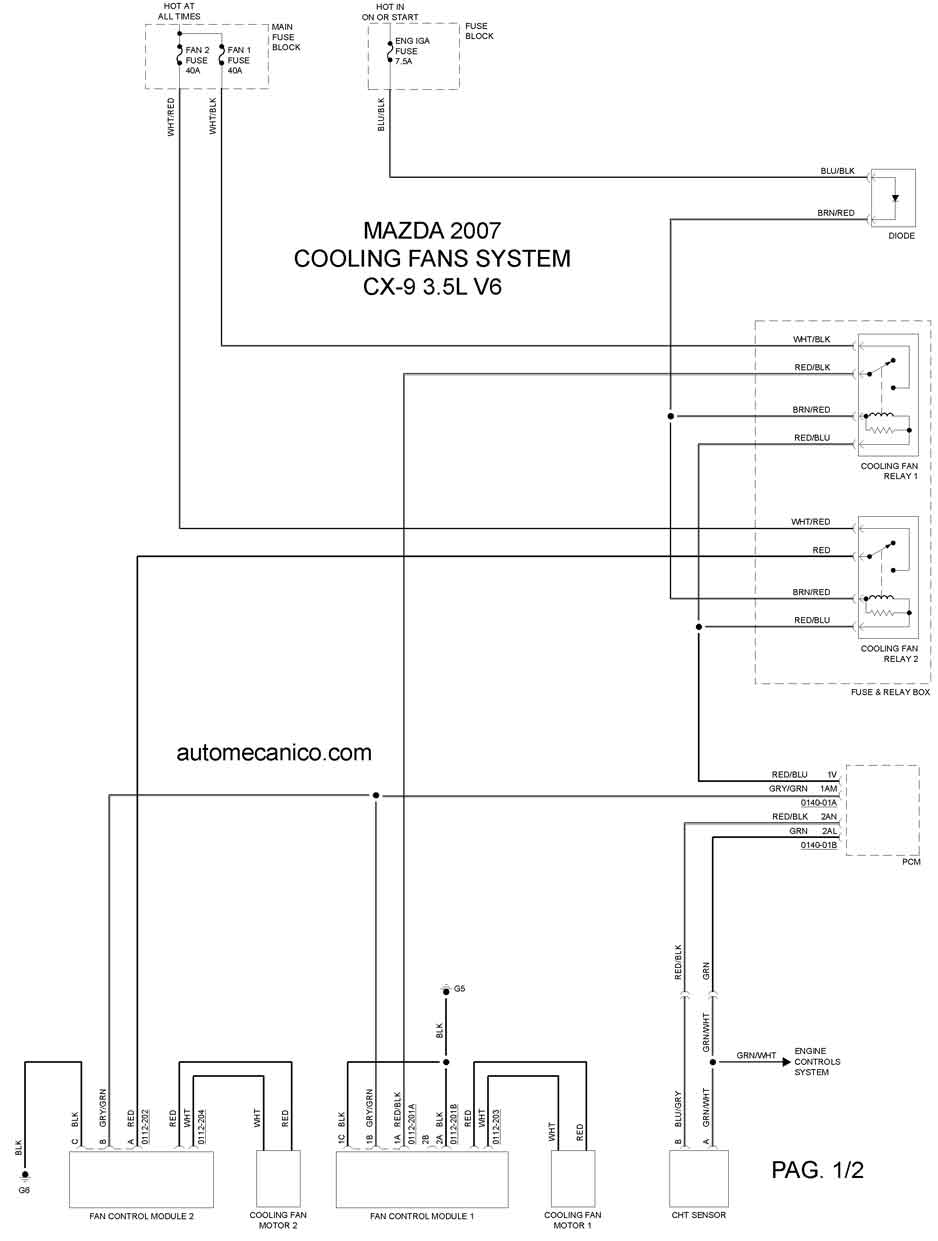

2007 CX-9 3.5L 6 CILINDROS 1/2 COOLING FANS SYSTEM

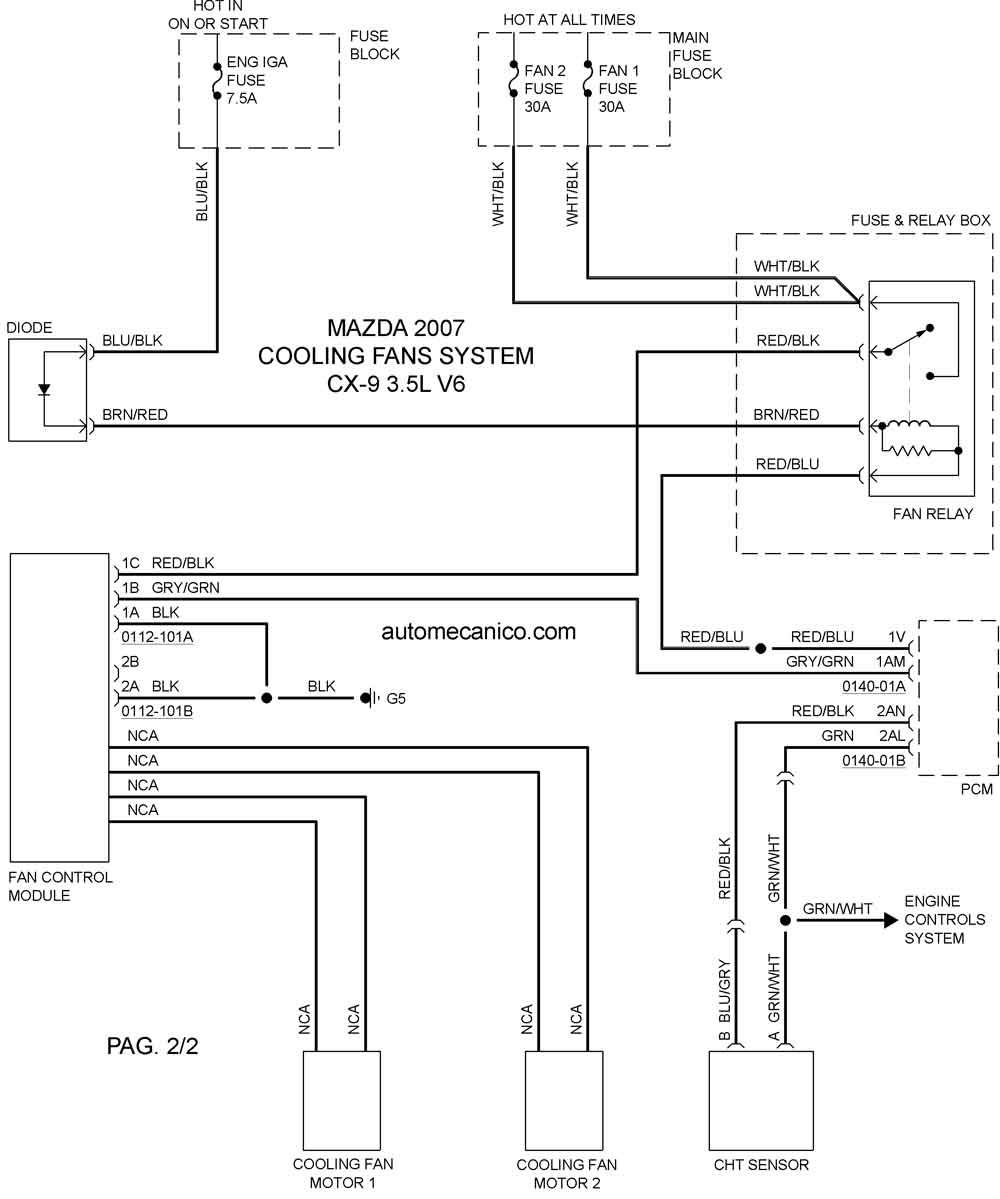

2007 CX-9 3.5L 6 CILINDROS 2/2 COOLING FANS SYSTEM

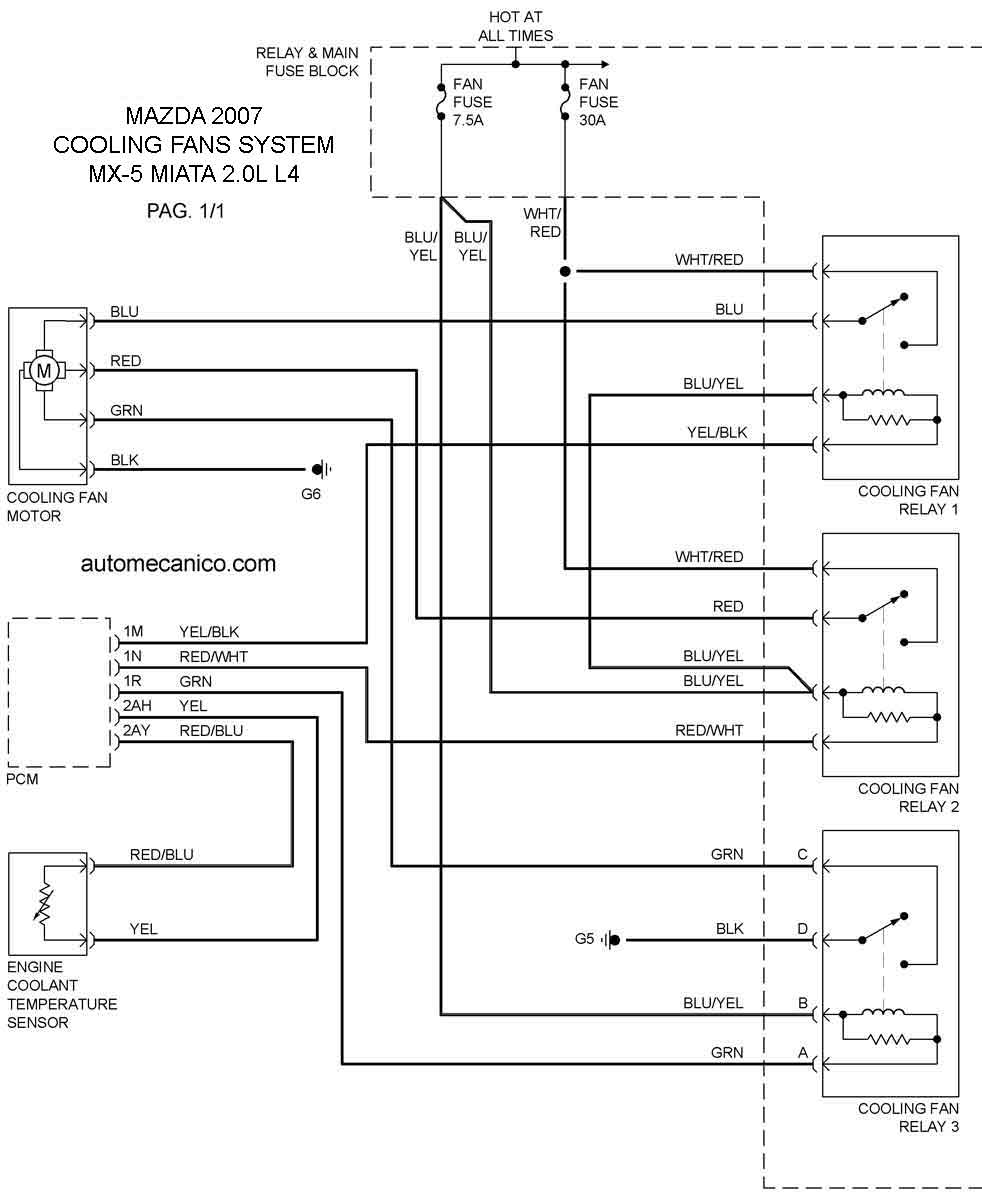

2007 MX-5 MIATA COOLING FANS SYSTEM

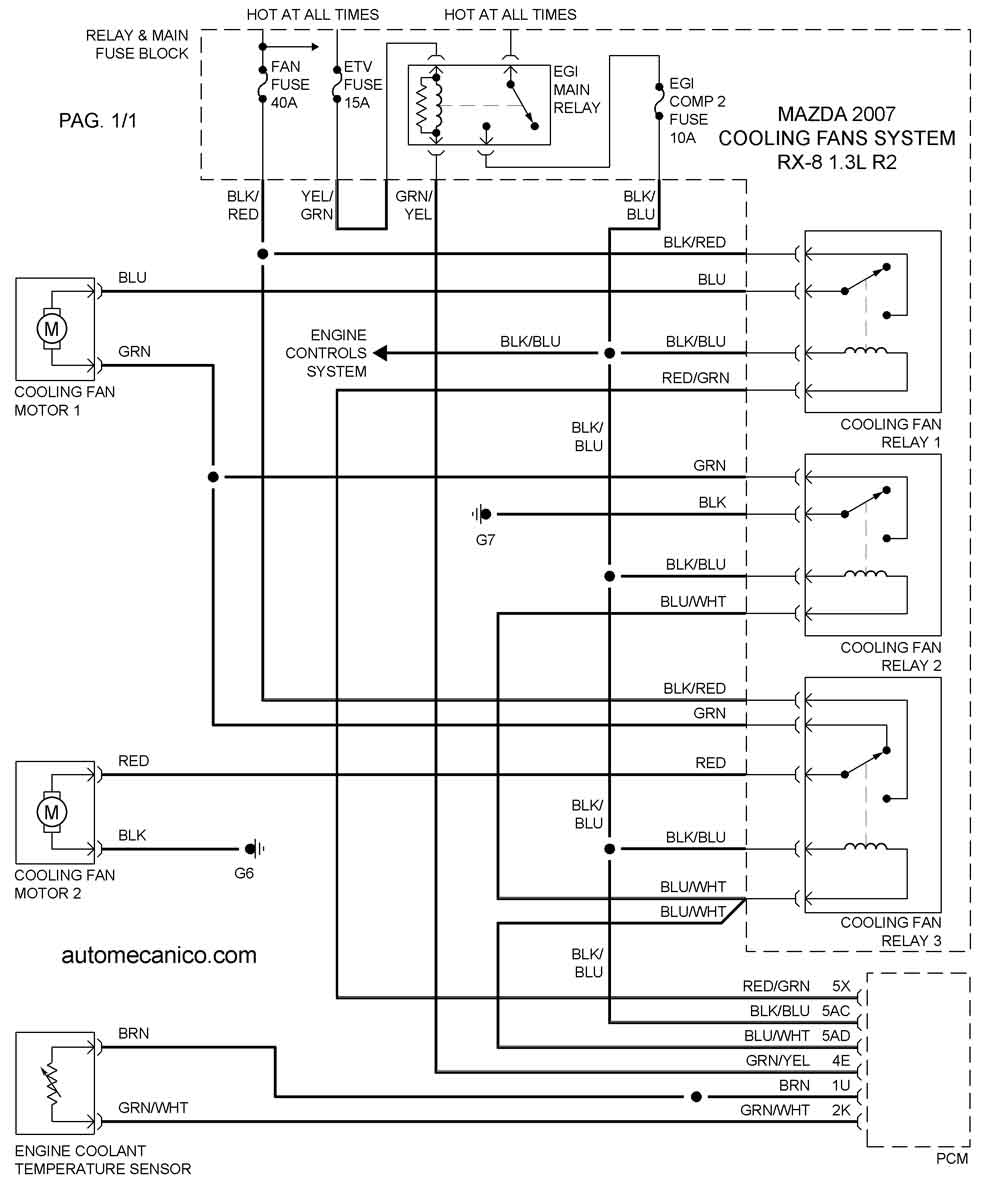

2007 RX-8 1.3L R2 COOLING FANS SYSTEM
