CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - SATURN - 2007

DIAGRAMAS: SATURN - Cooling Fans system - 2007 - Mecanica Automotriz -

Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: SATURN 2007 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico
2007 AURA 2.4L 4 CIL.. 1/2 COOLING FANS SYSTEM
2007 AURA 2.4L 4 CIL.. 2/2 COOLING FANS SYSTEM
2007 AURA 3.5L V6 CIL.. 1/2 COOLING FANS SYSTEM

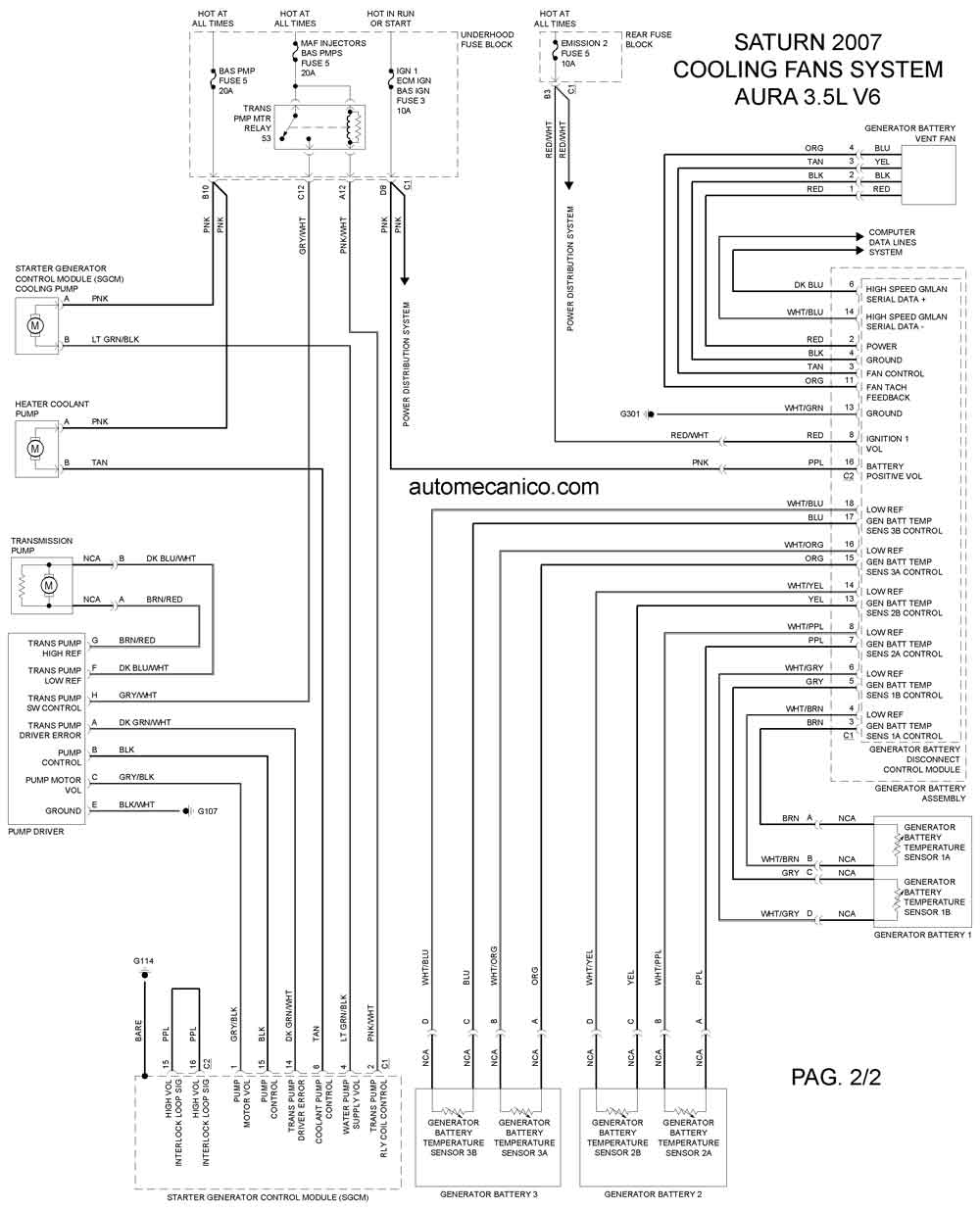

2007 AURA 3.5L V6 CIL.. 2/2 COOLING FANS SYSTEM

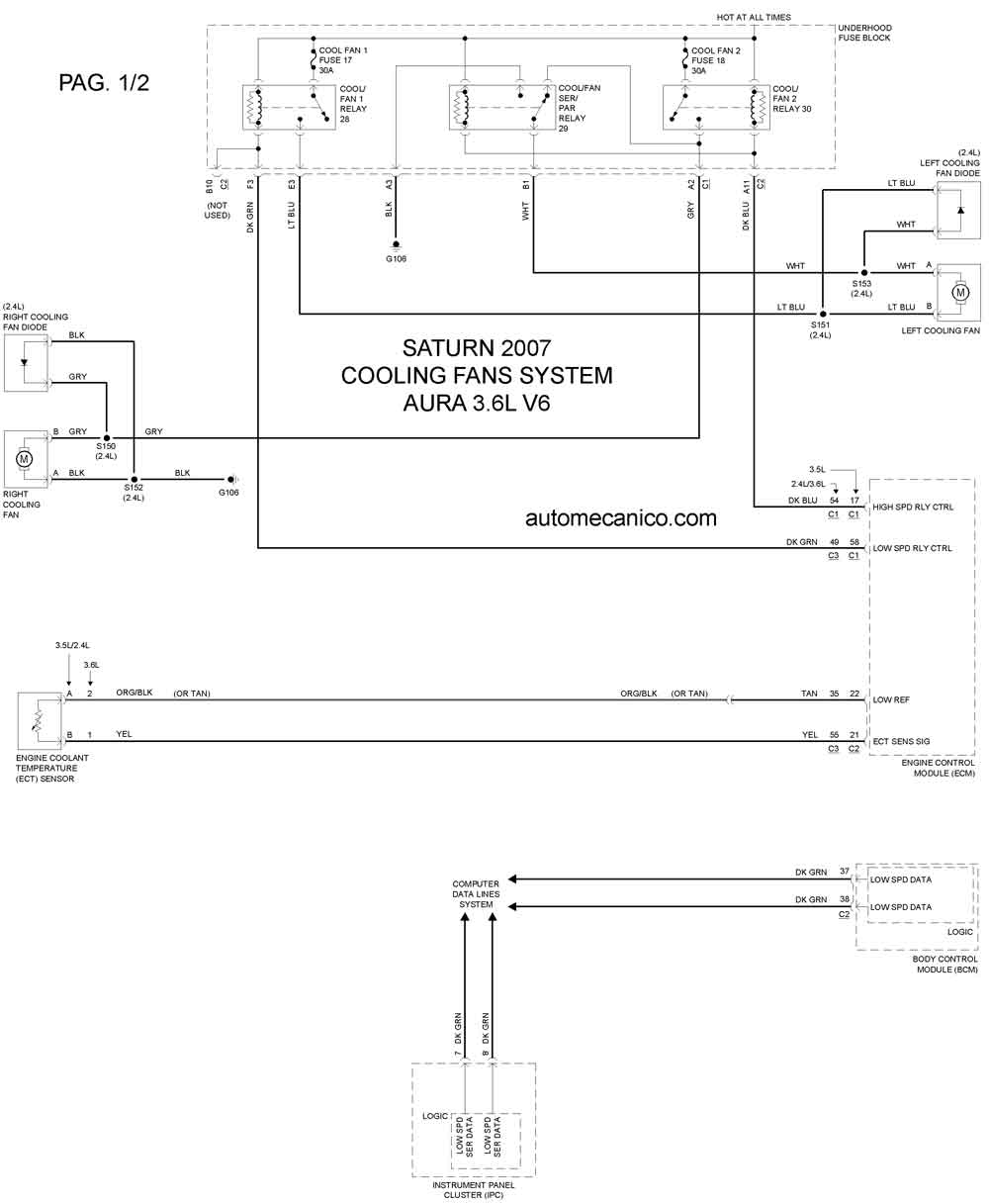

2007 AURA 3.6L V6 CIL.. 1/2 COOLING FANS SYSTEM

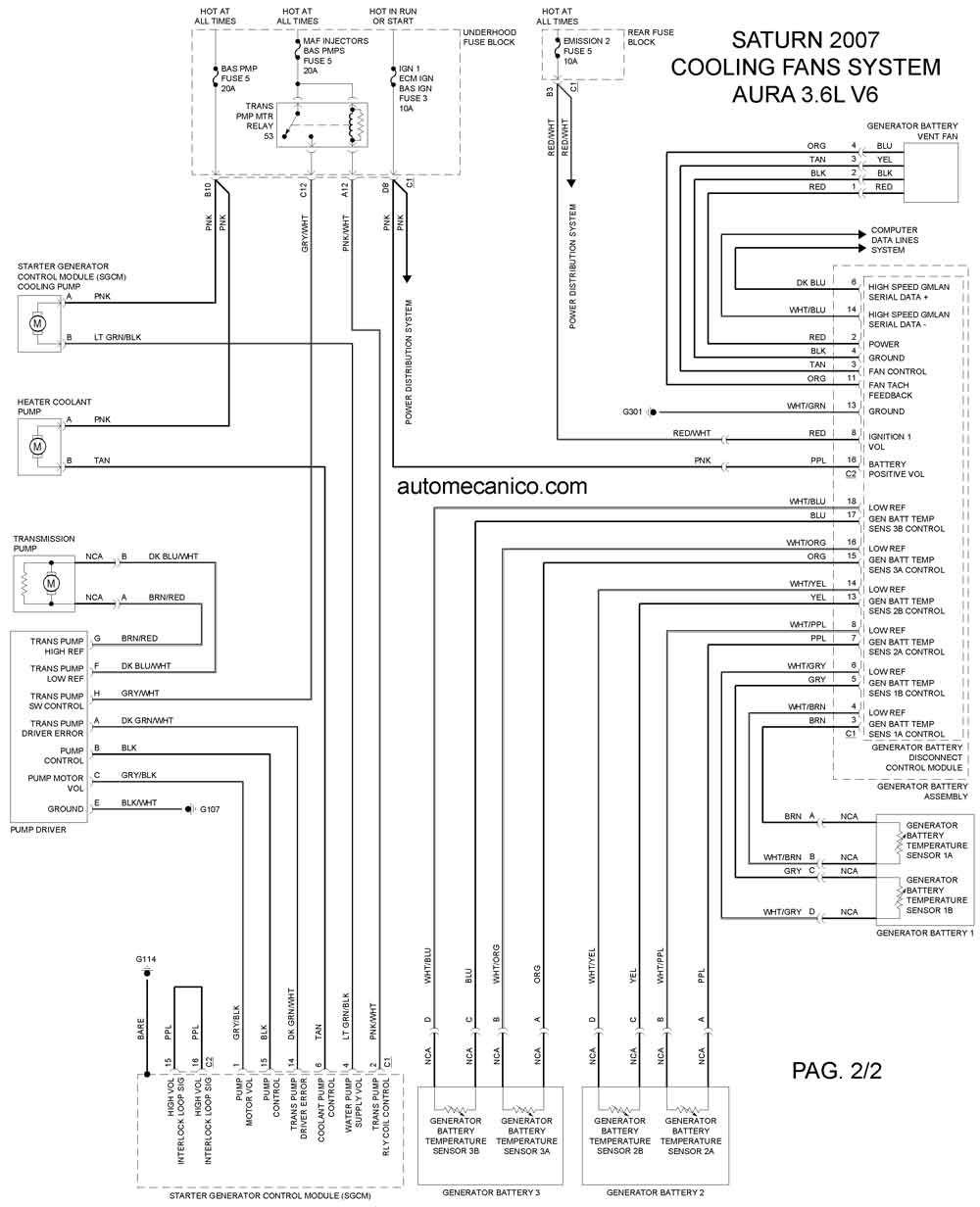

2007 AURA 3.6L V6 CIL.. 2/2 COOLING FANS SYSTEM

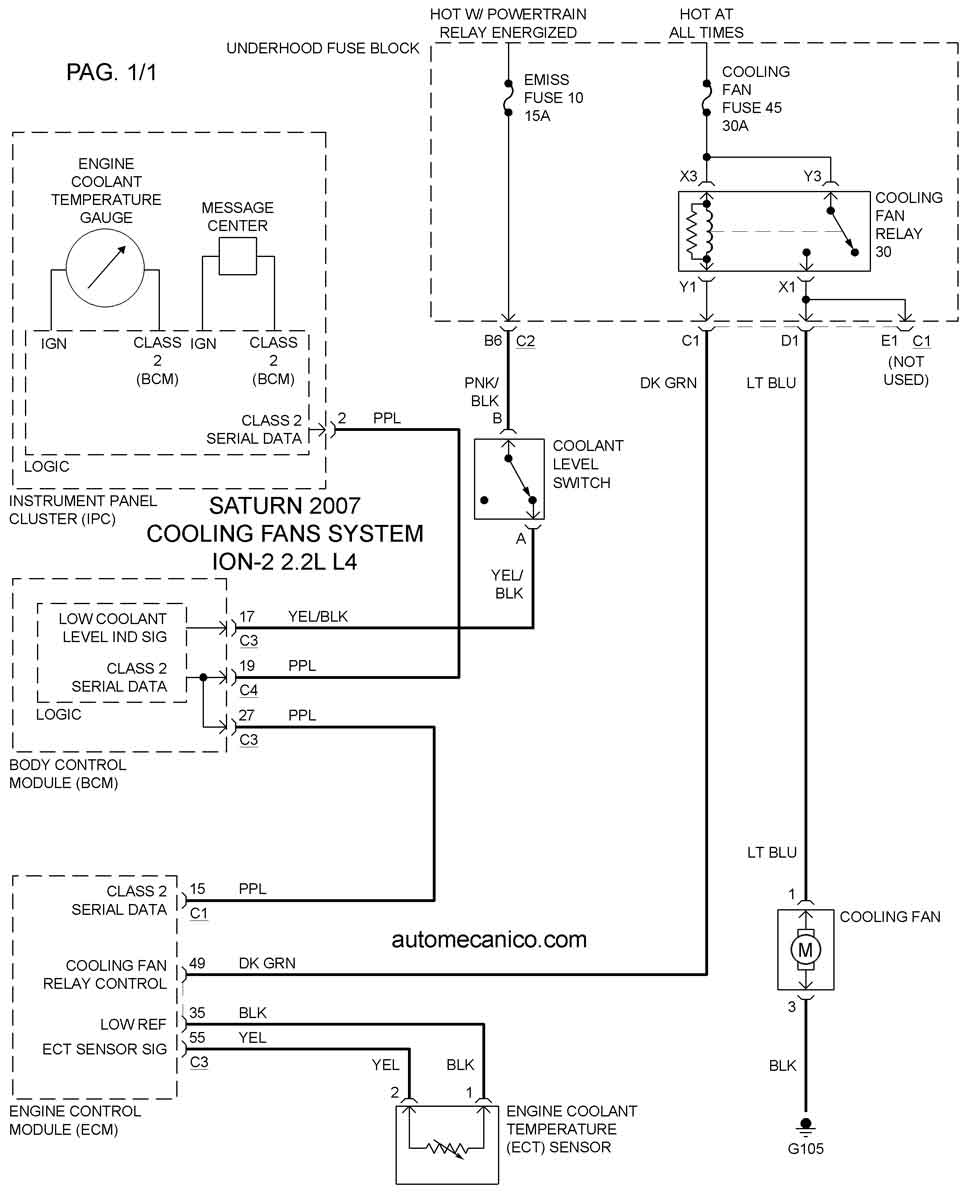

2007 ION-2 2.2L L4 COOLING FANS SYSTEM

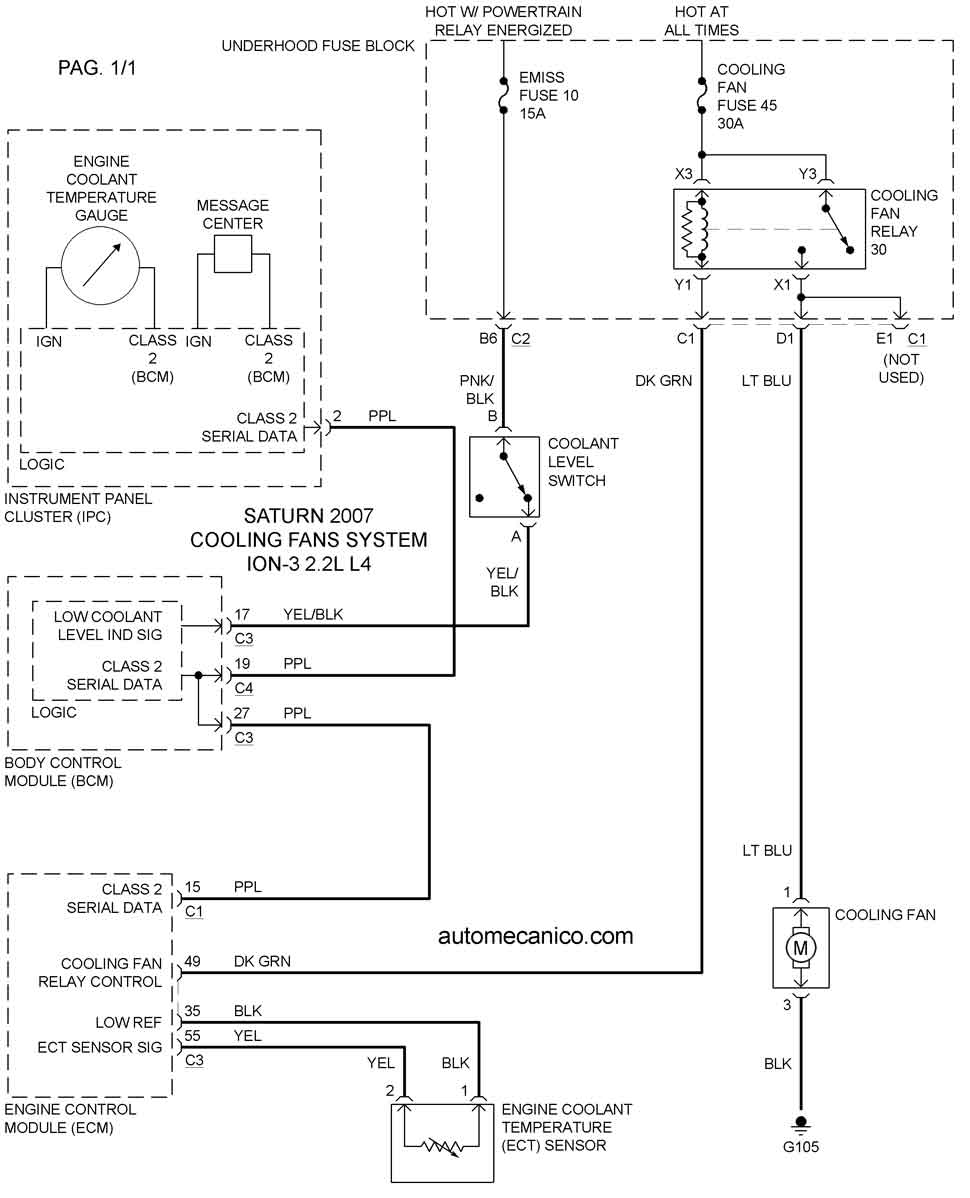

2007 ION-3 2.2L L4 COOLING FANS SYSTEM

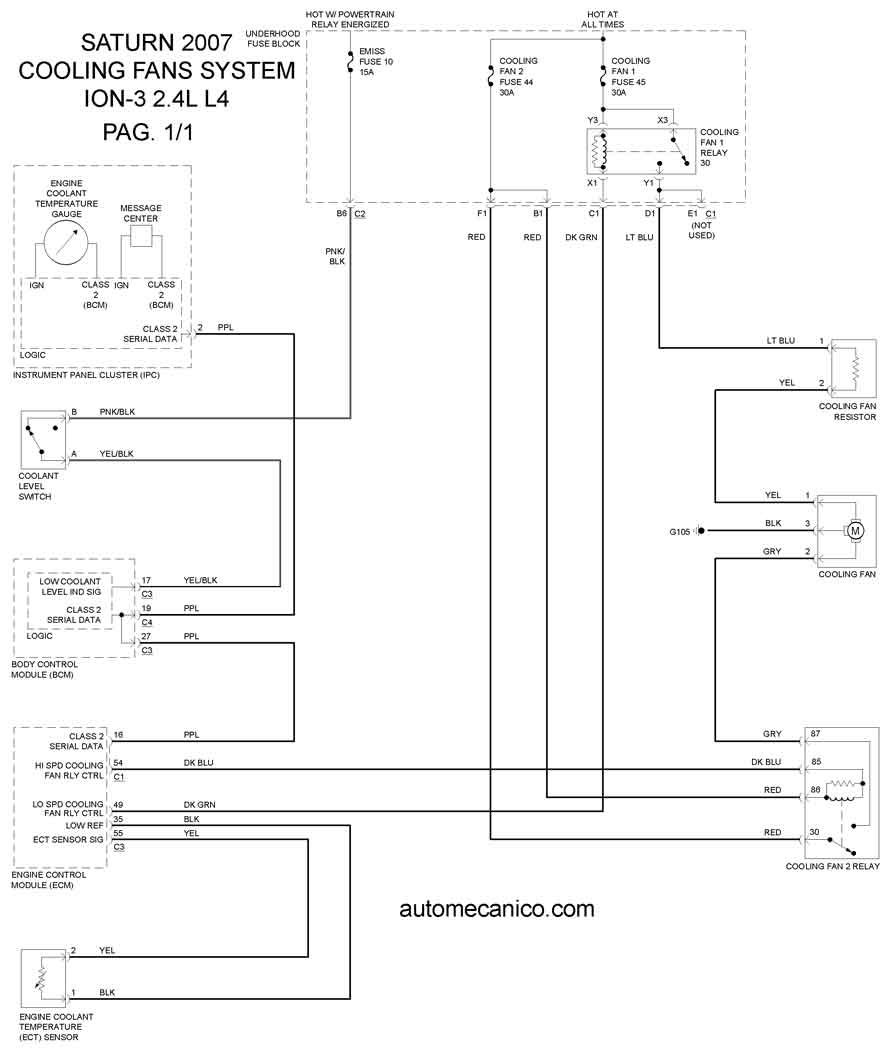

2007 ION-3 2.4L L4 COOLING FANS SYSTEM

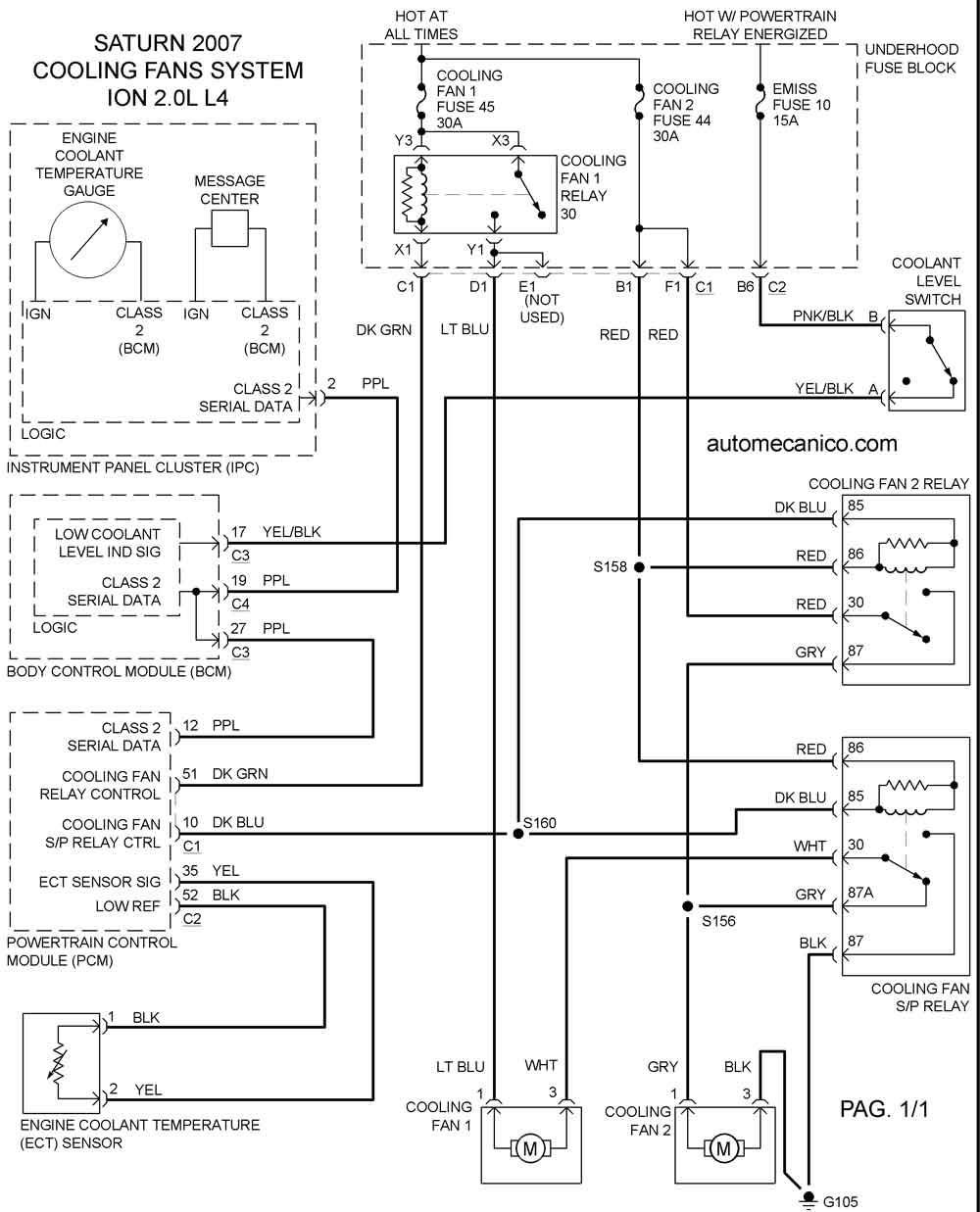

2007 ION 2.0L L4 CIL COOLING FANS SYSTEM
