CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - SUBARU - 2007

DIAGRAMAS: SUBARU - Cooling Fans system - 2007 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: SUBARU 2007 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

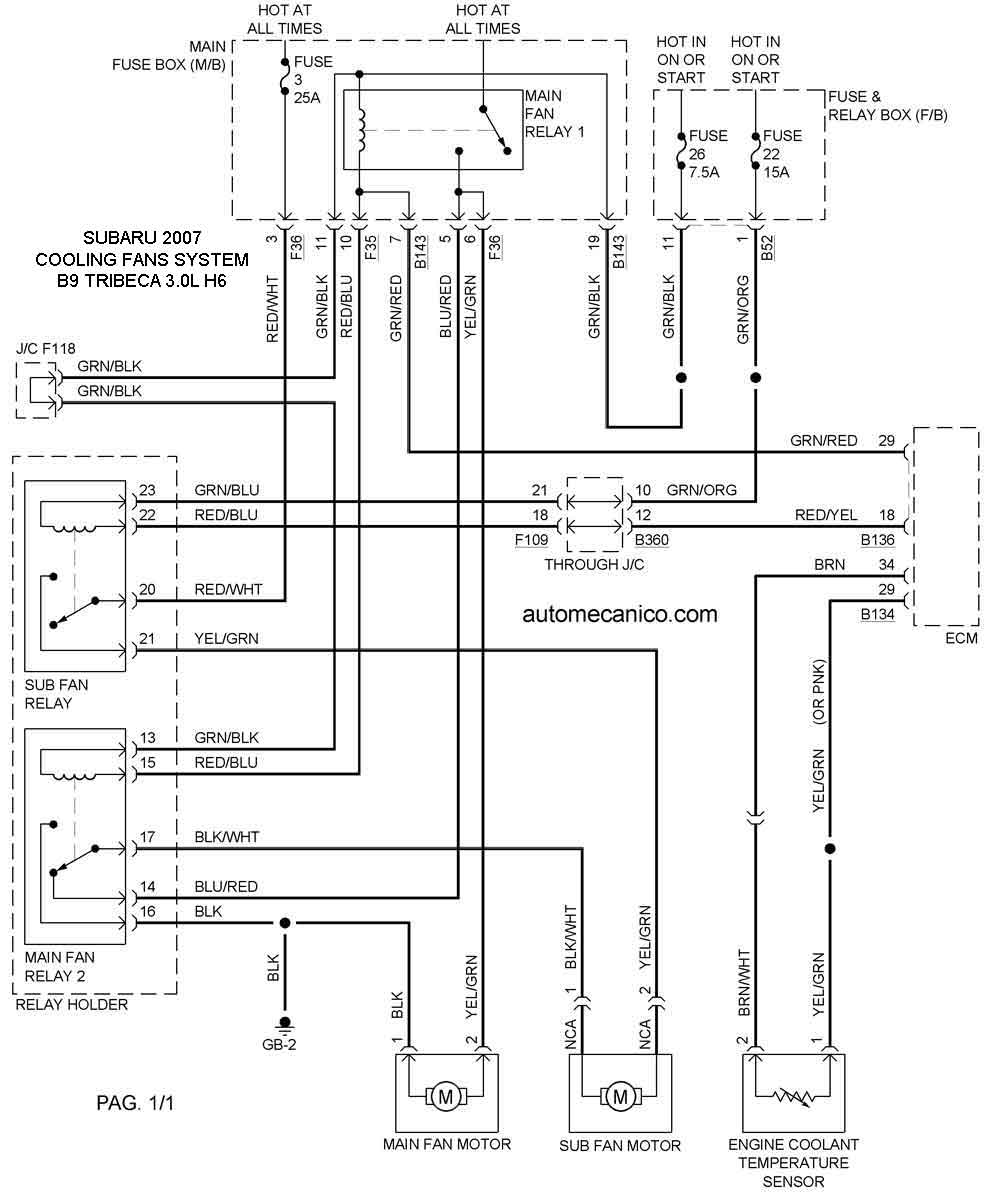

2007 B9 TRIBECA 3.0L H6 Cil.. COOLING FANS SYSTEM

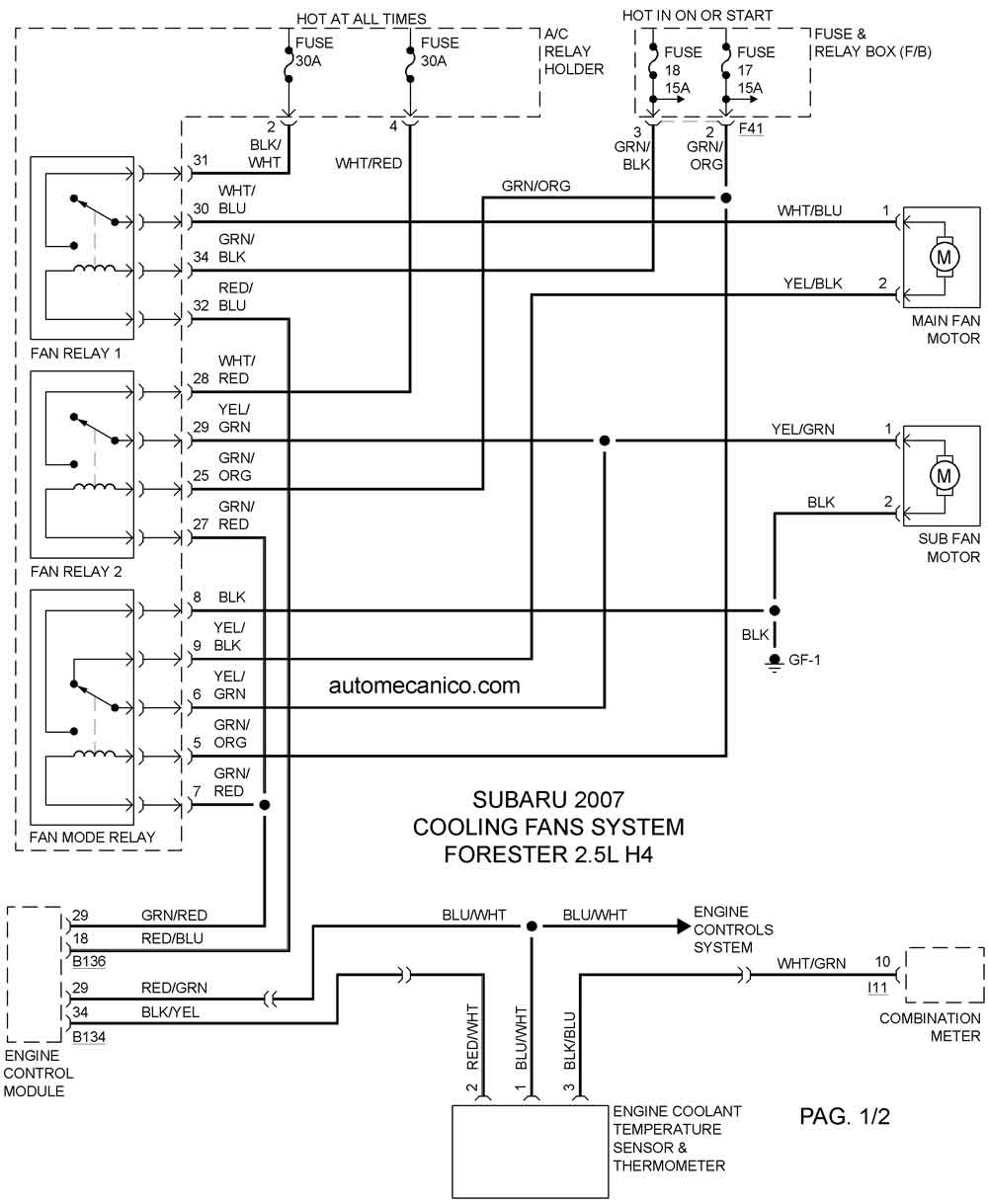

2007 FORESTER 2.5L H4 Cil.. 1/2 COOLING FANS SYSTEM

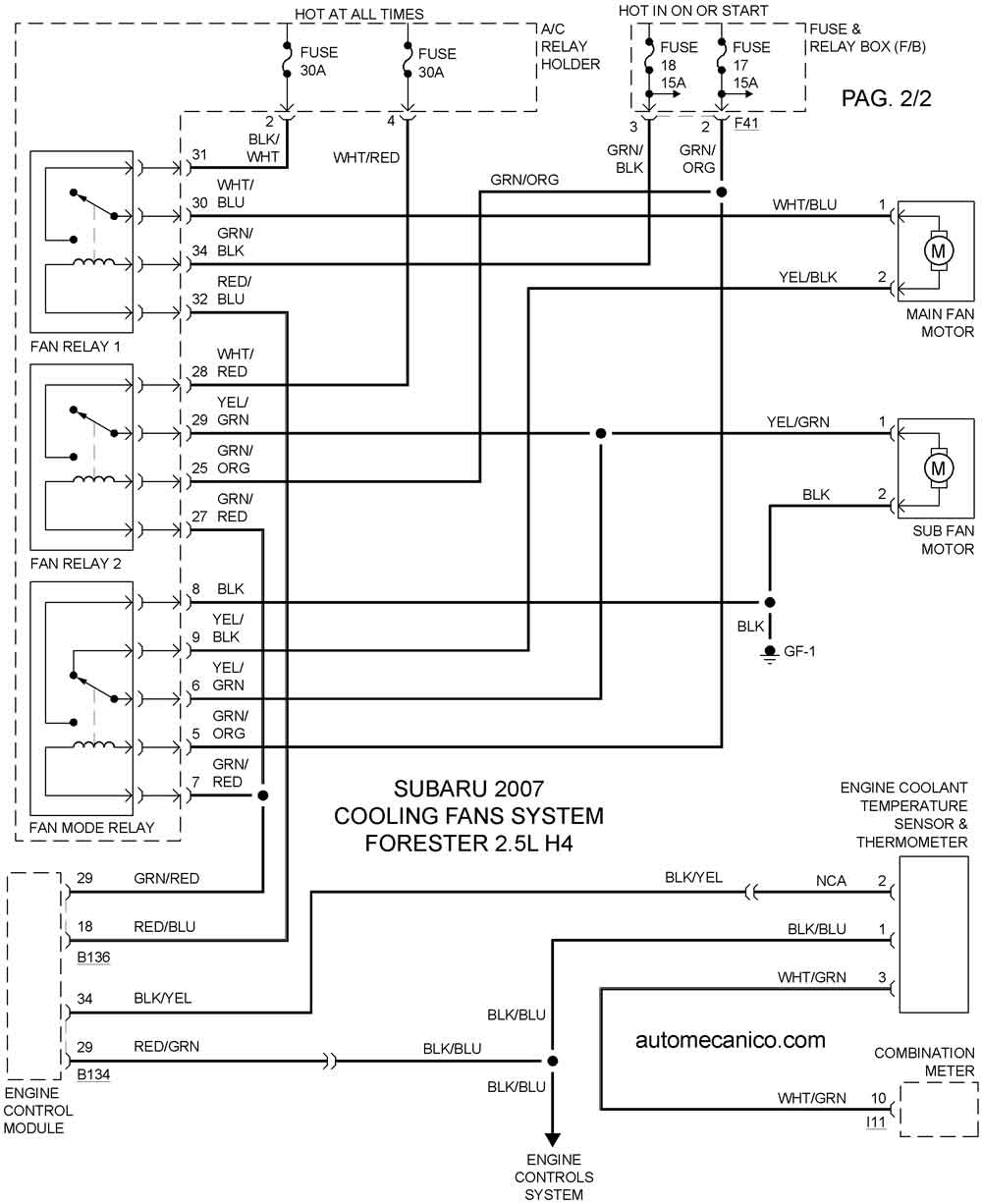

2007 FORESTER 2.5L H4 Cil.. 2/2 COOLING FANS SYSTEM

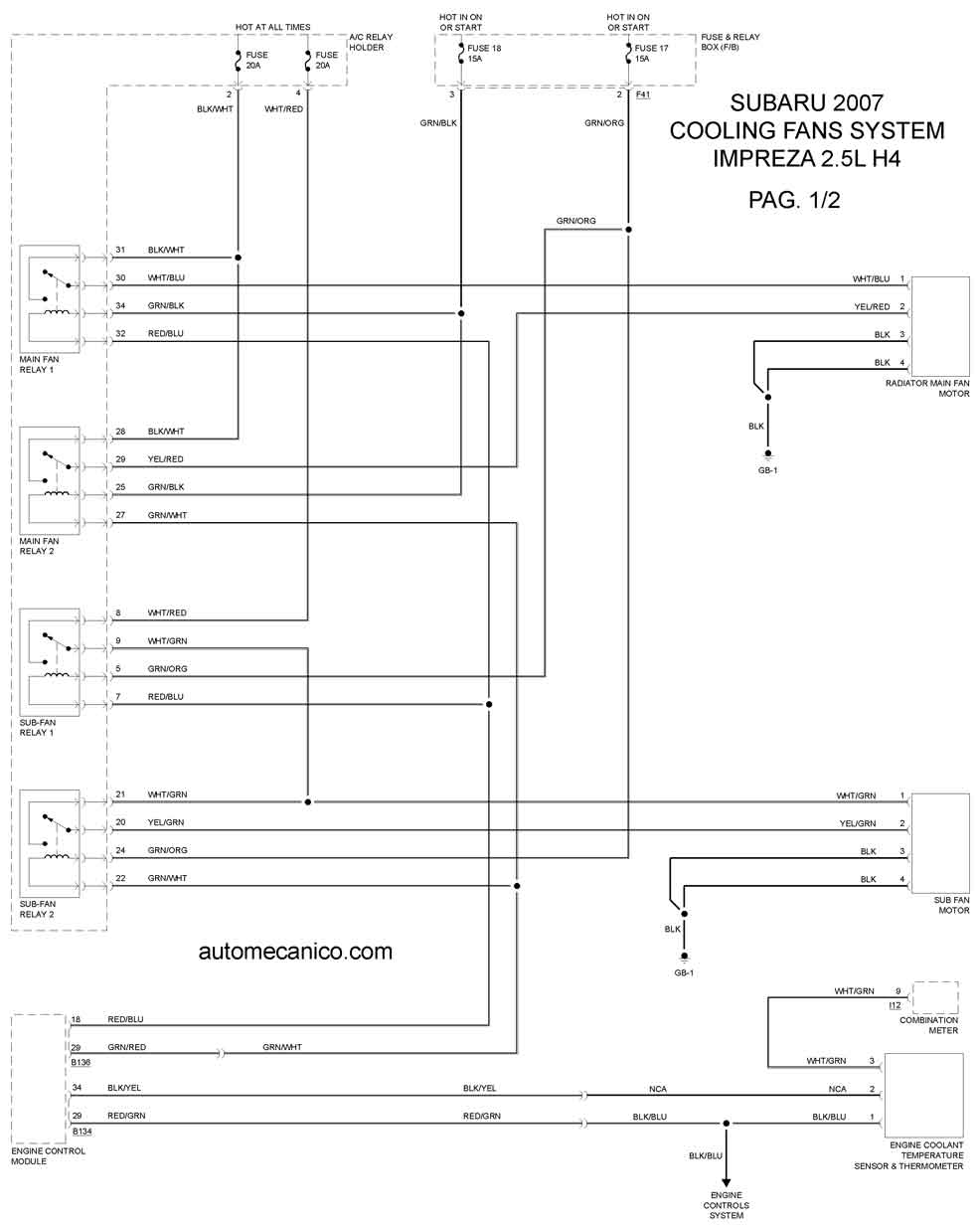

2007 IMPREZA 2.5L H4 Cil. 1/2 COOLING FANS SYSTEM

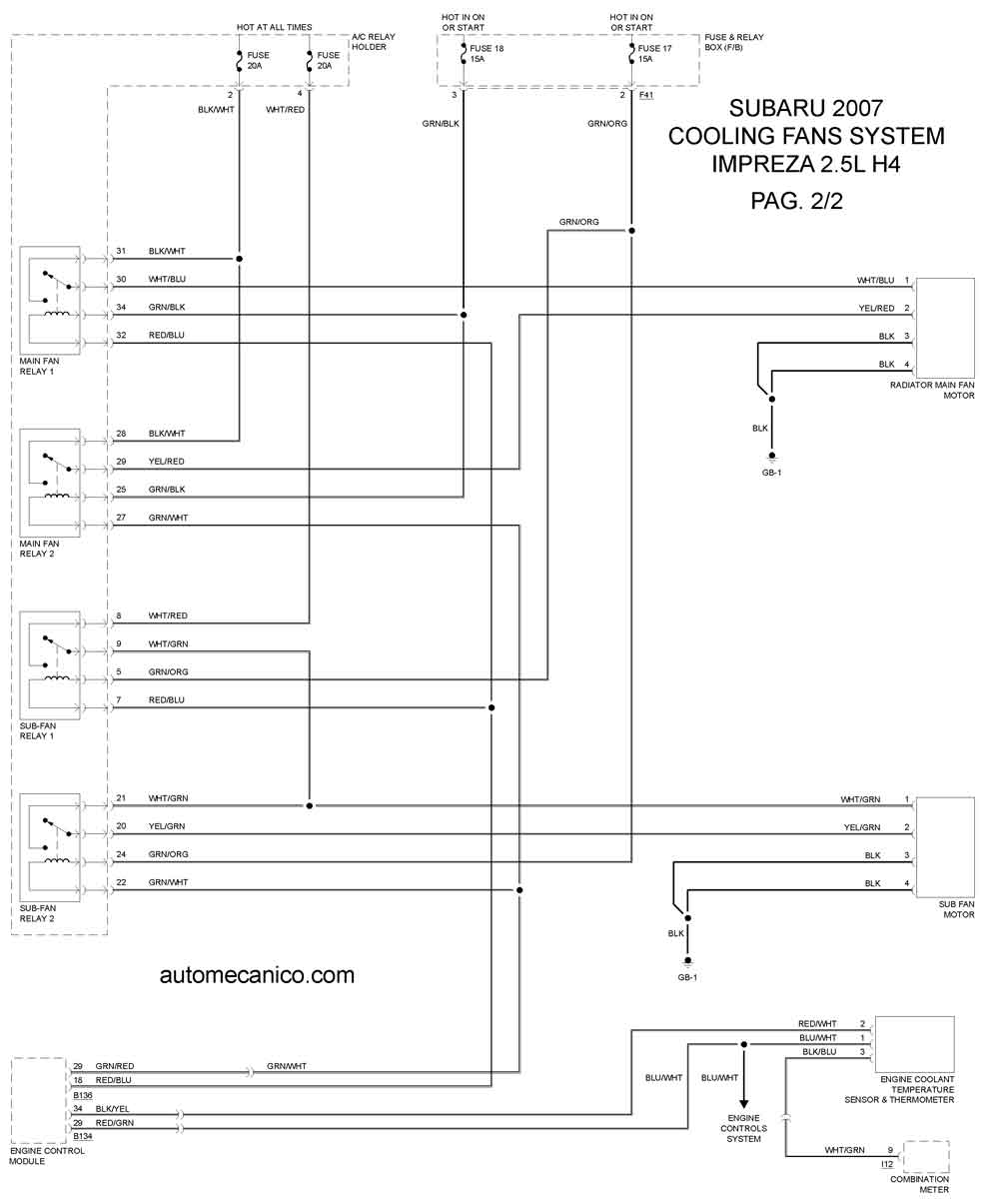

2007 IMPREZA 2.5L H4 Cil. 2/2 COOLING FANS SYSTEM

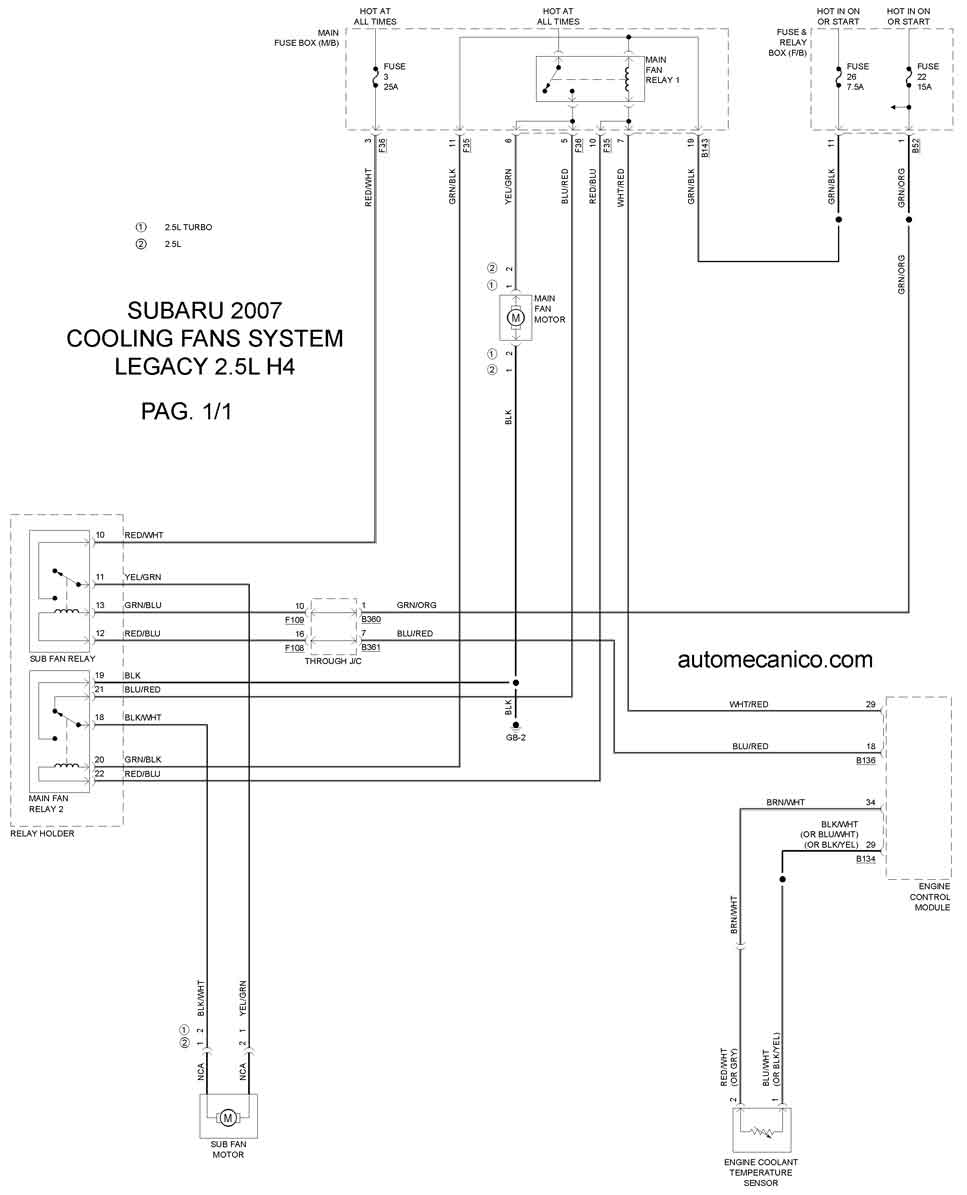

2007 LEGACY 2.5L H4 Cil. COOLING FANS SYSTEM

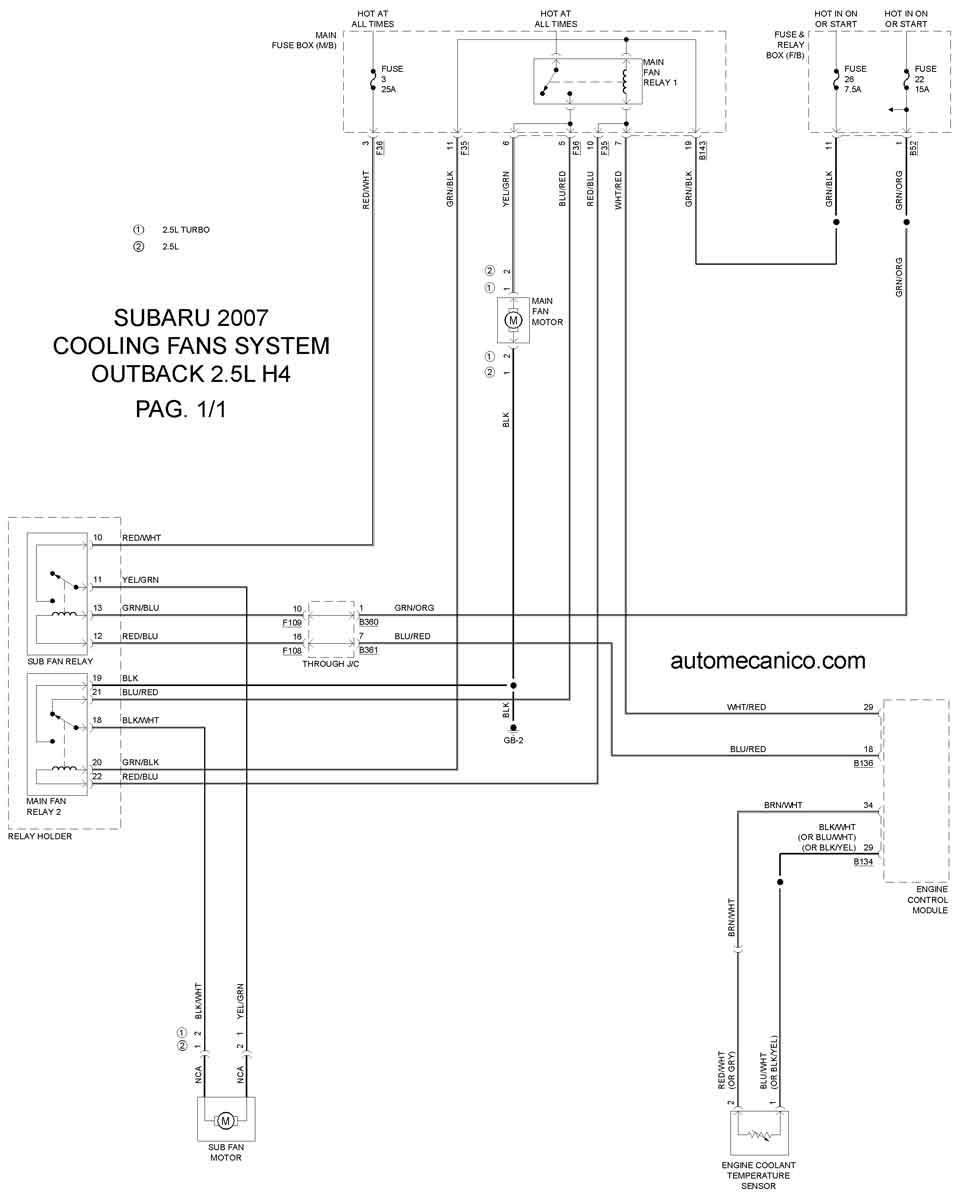

2007 OUTBACK 2.5L H4 Cil. COOLING FANS SYSTEM

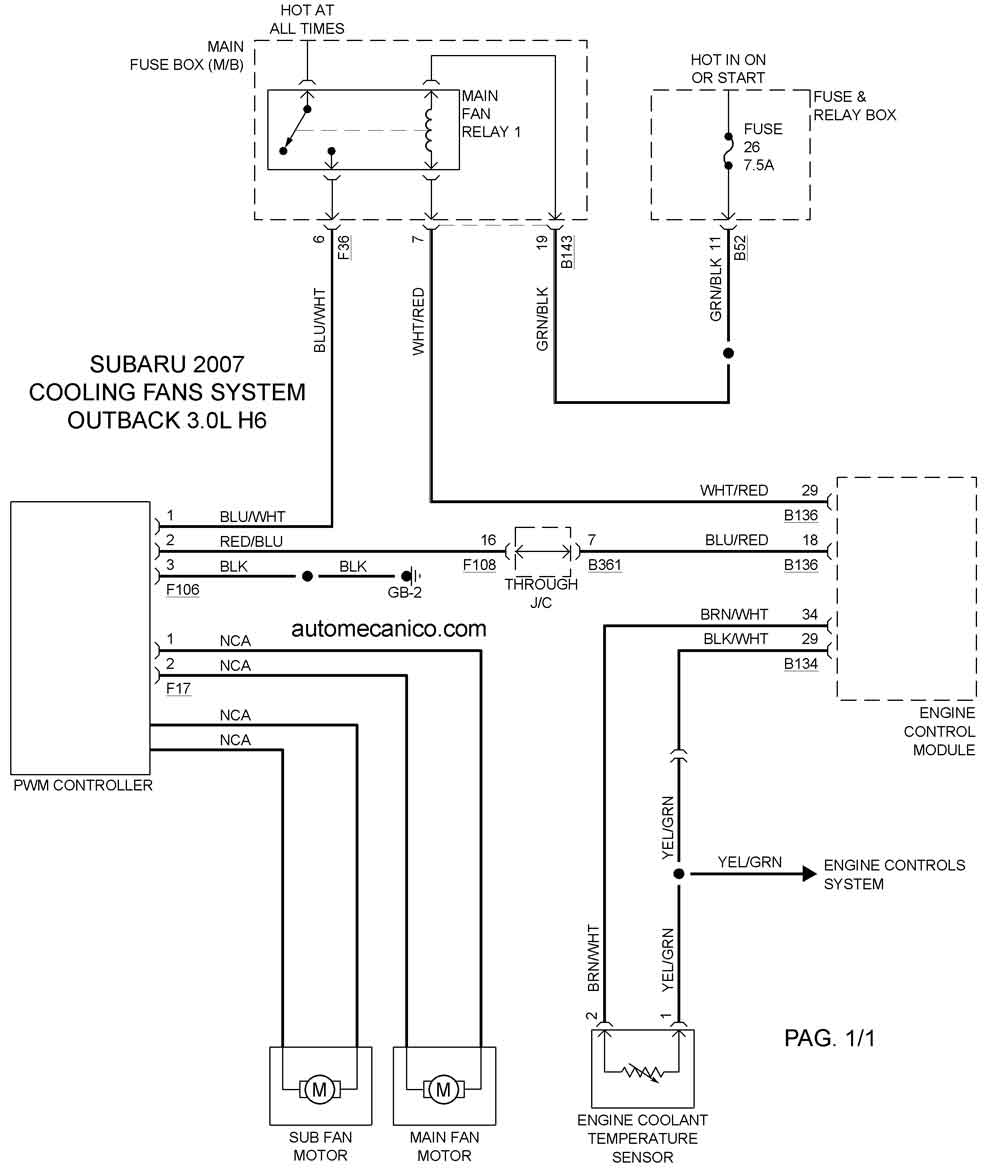

2007 OUTBACK 3.0L 6 Cil. COOLING FANS SYSTEM
