CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - ISUZU - 2001

DIAGRAMAS: ISUZU - Cooling Fans system - 2001 - Mecanica Automotriz -

Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: ISUZU 2001 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

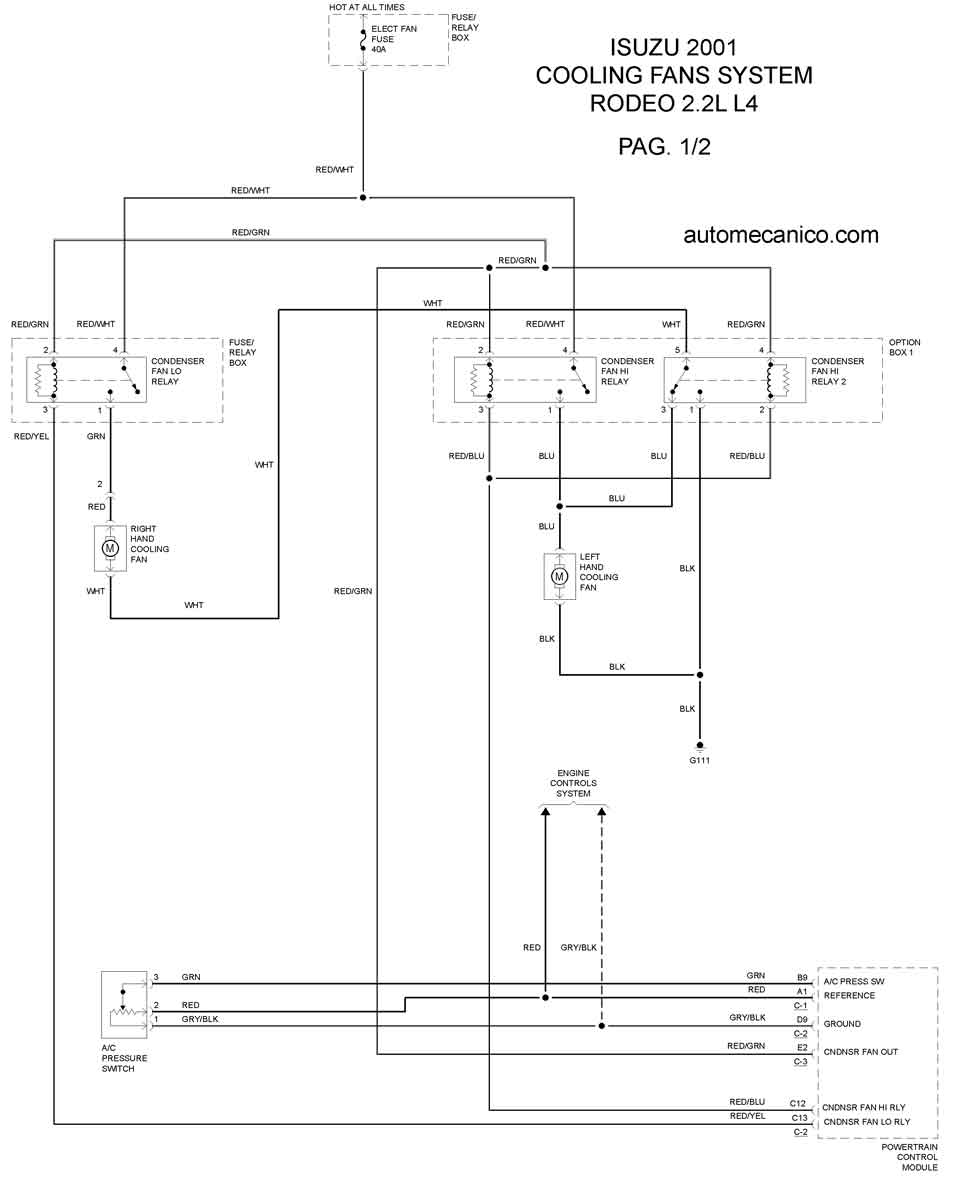

2001 RODEO - 2.2L 4 CIL. 1/2 COOLING FANS SYSTEM

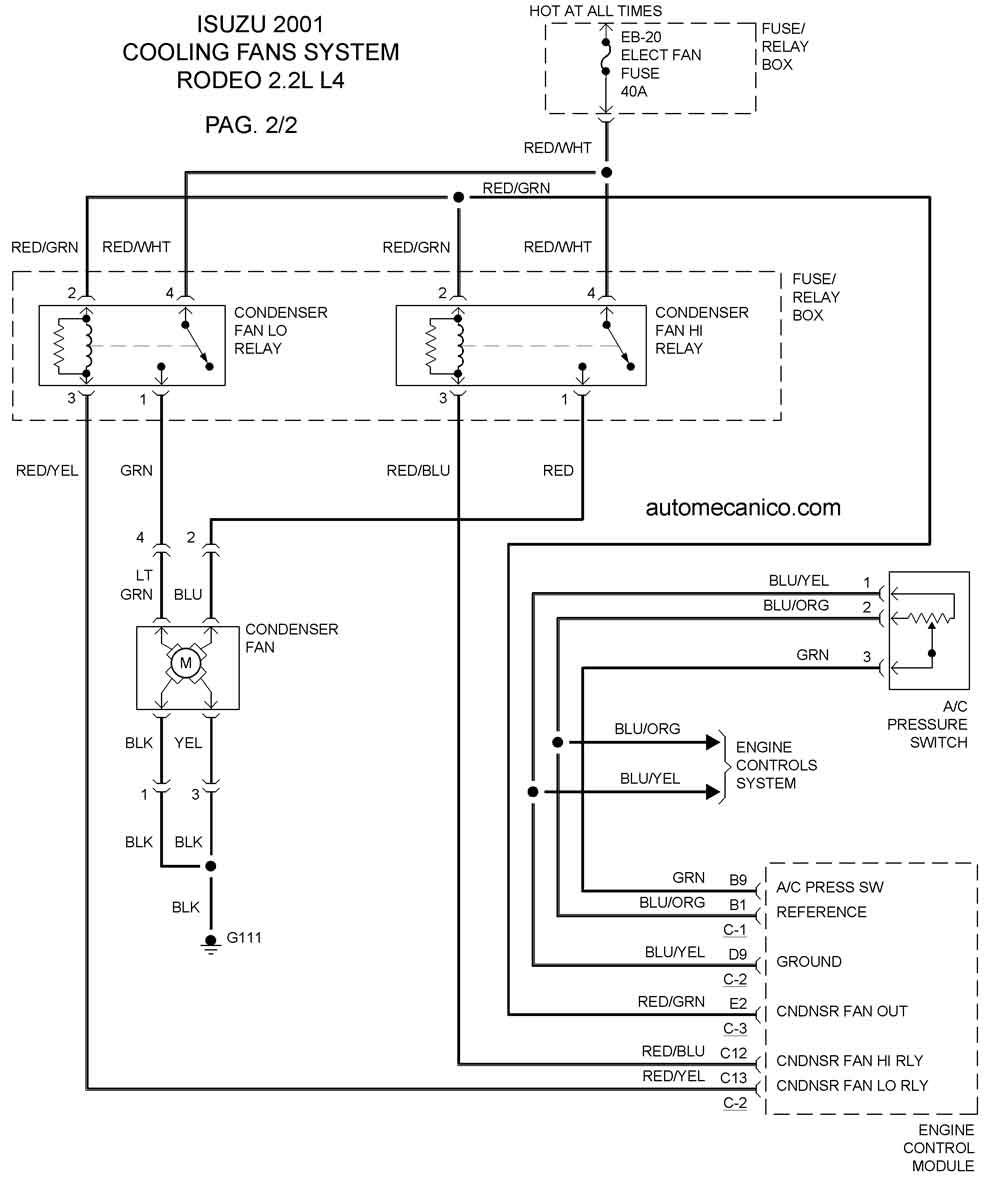

2001 RODEO - 2.2L 4 CIL. 2/2 COOLING FANS SYSTEM

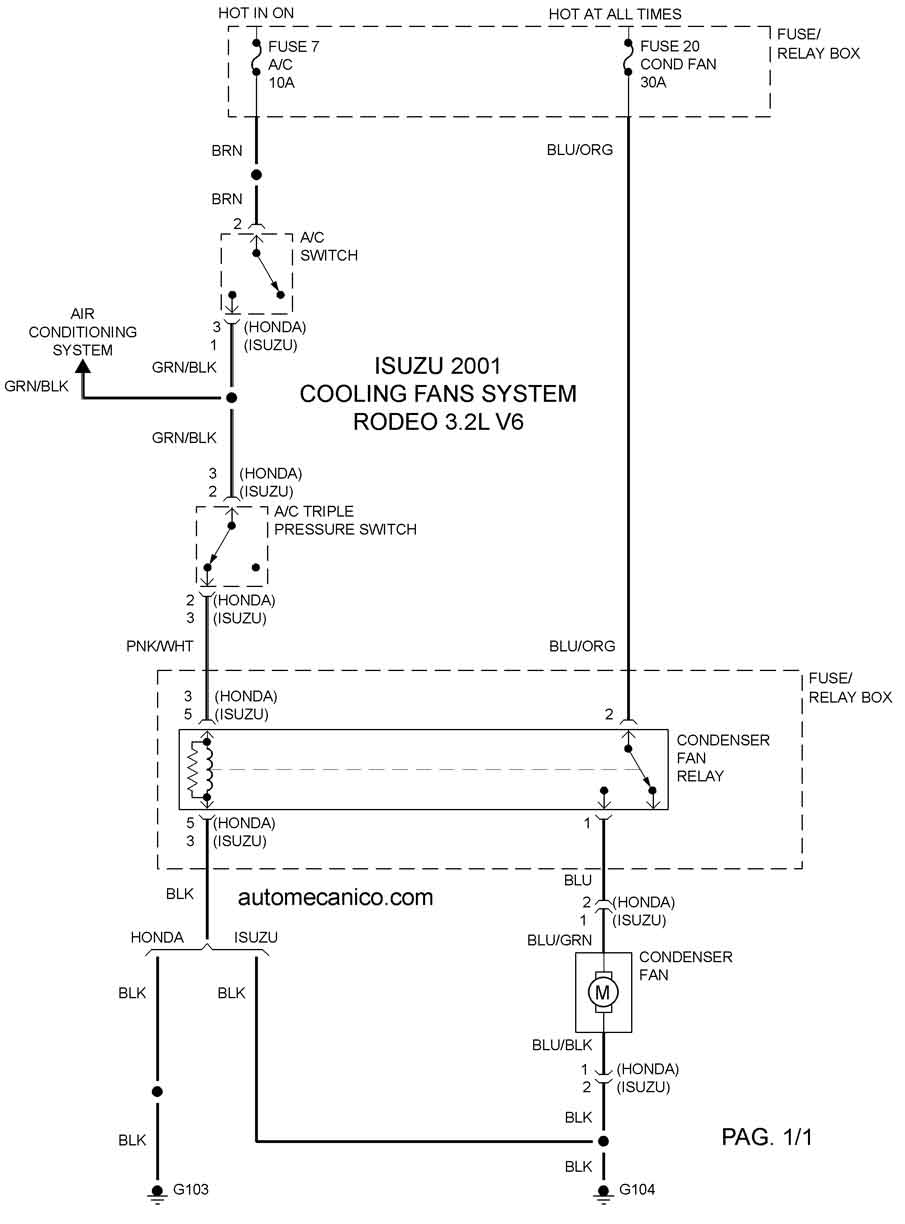

2001 RODEO - 3.2L V6 CIL. COOLING FANS SYSTEM

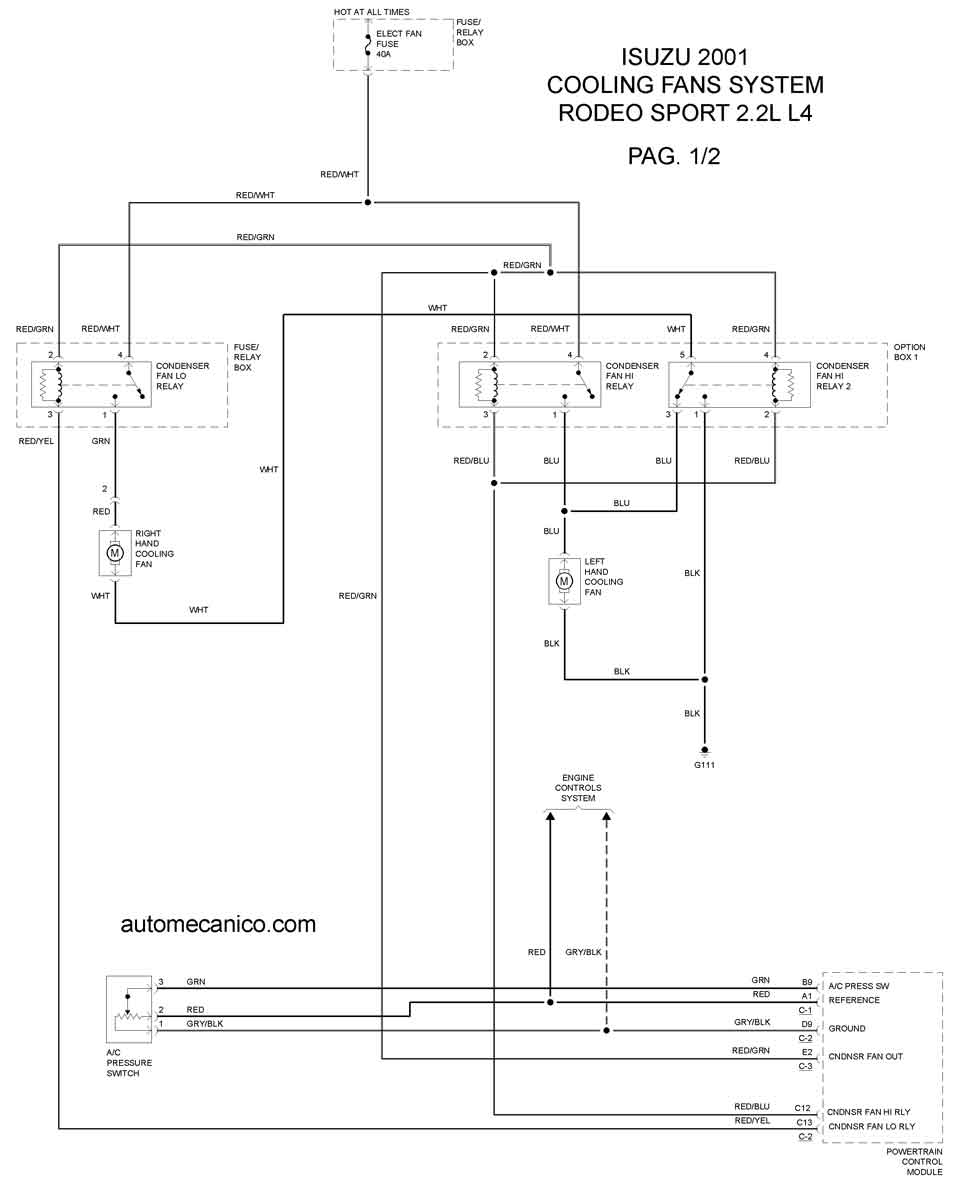

2001 RODEO SPORT - 2.2L 4 CIL 1/2 COOLING FANS SYSTEM

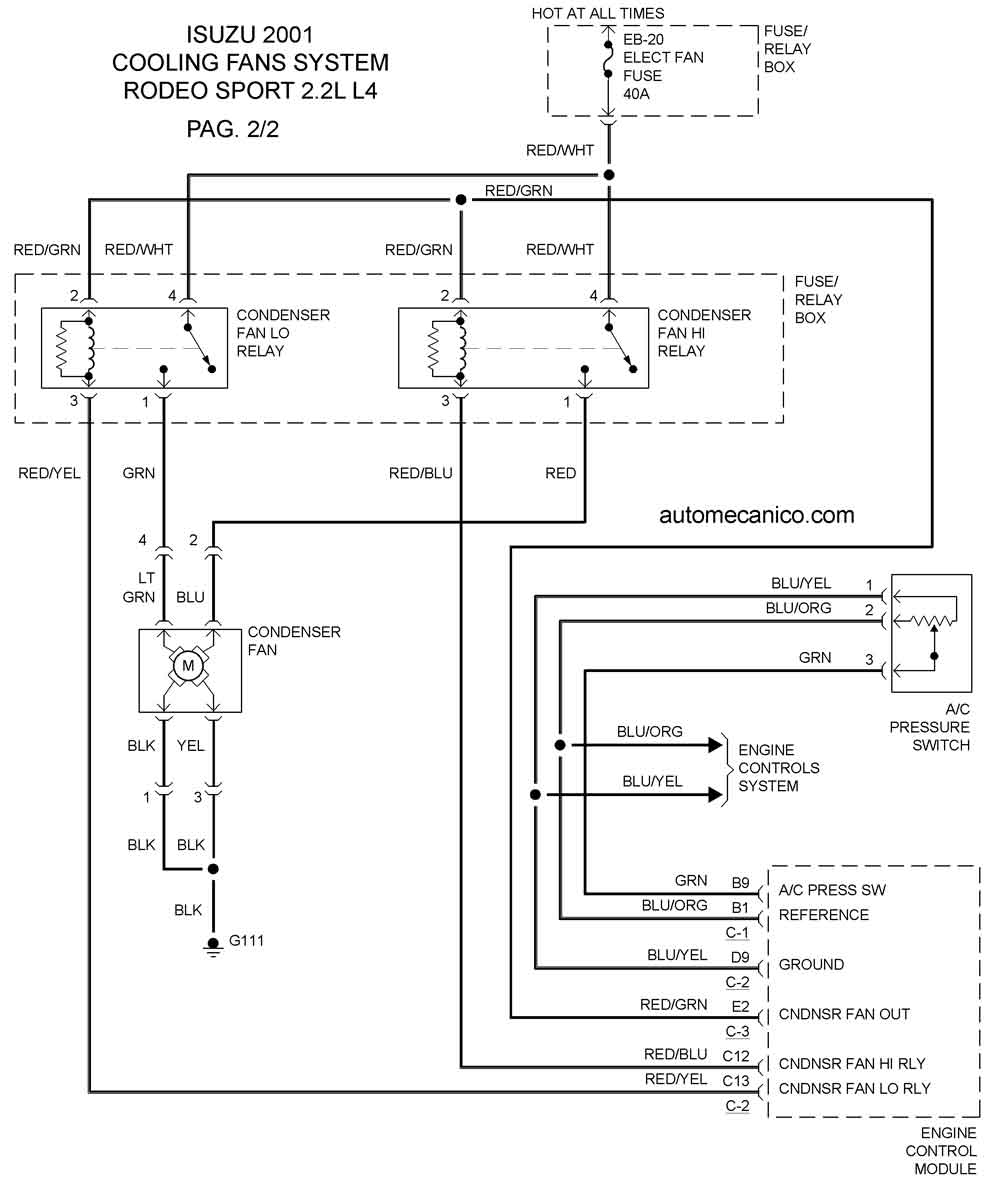

2001 RODEO SPORT - 2.2L 4 CIL 2/2 COOLING FANS SYSTEM

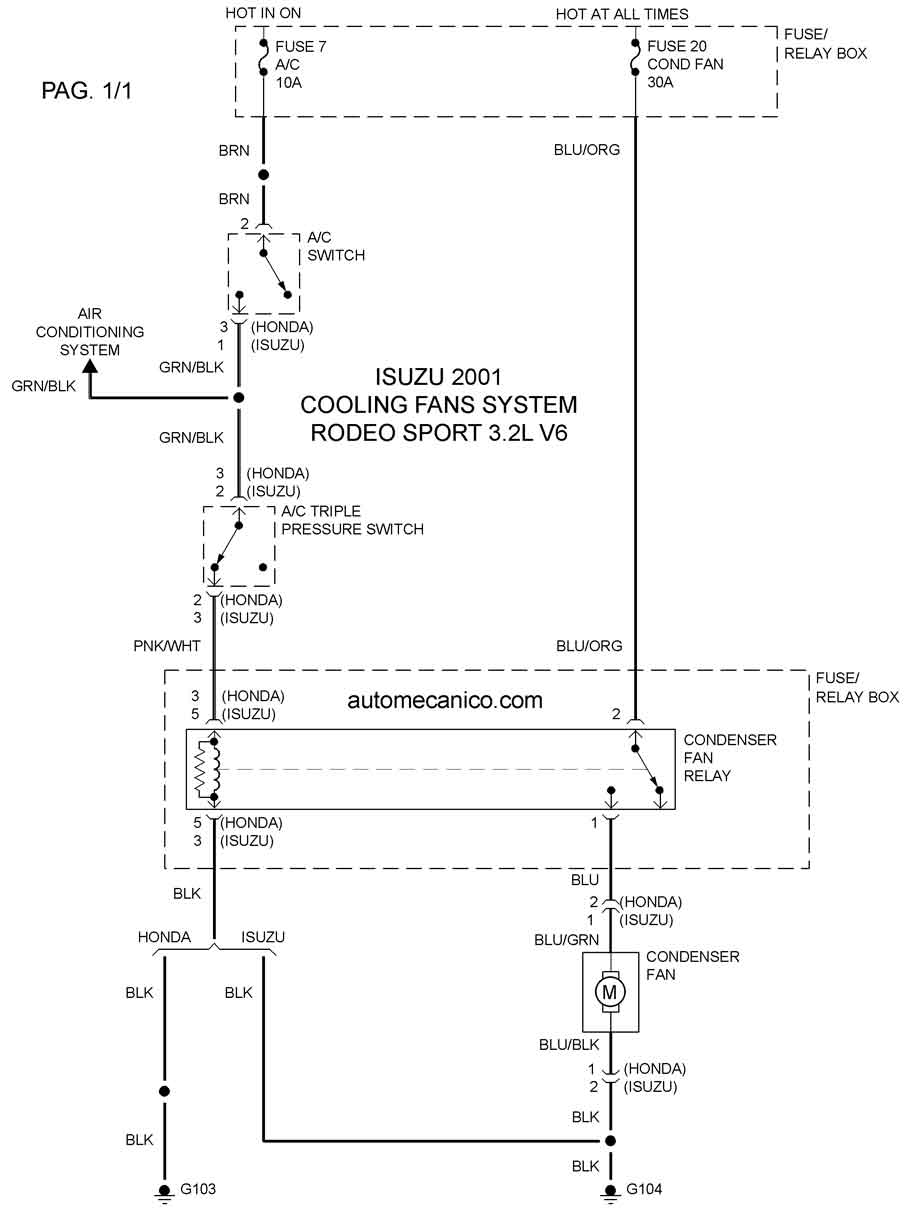

2001 RODEO SPORT - 3.2L V6 CIL COOLING FANS SYSTEM
