Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: TOYOTA 2001 - |
YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |

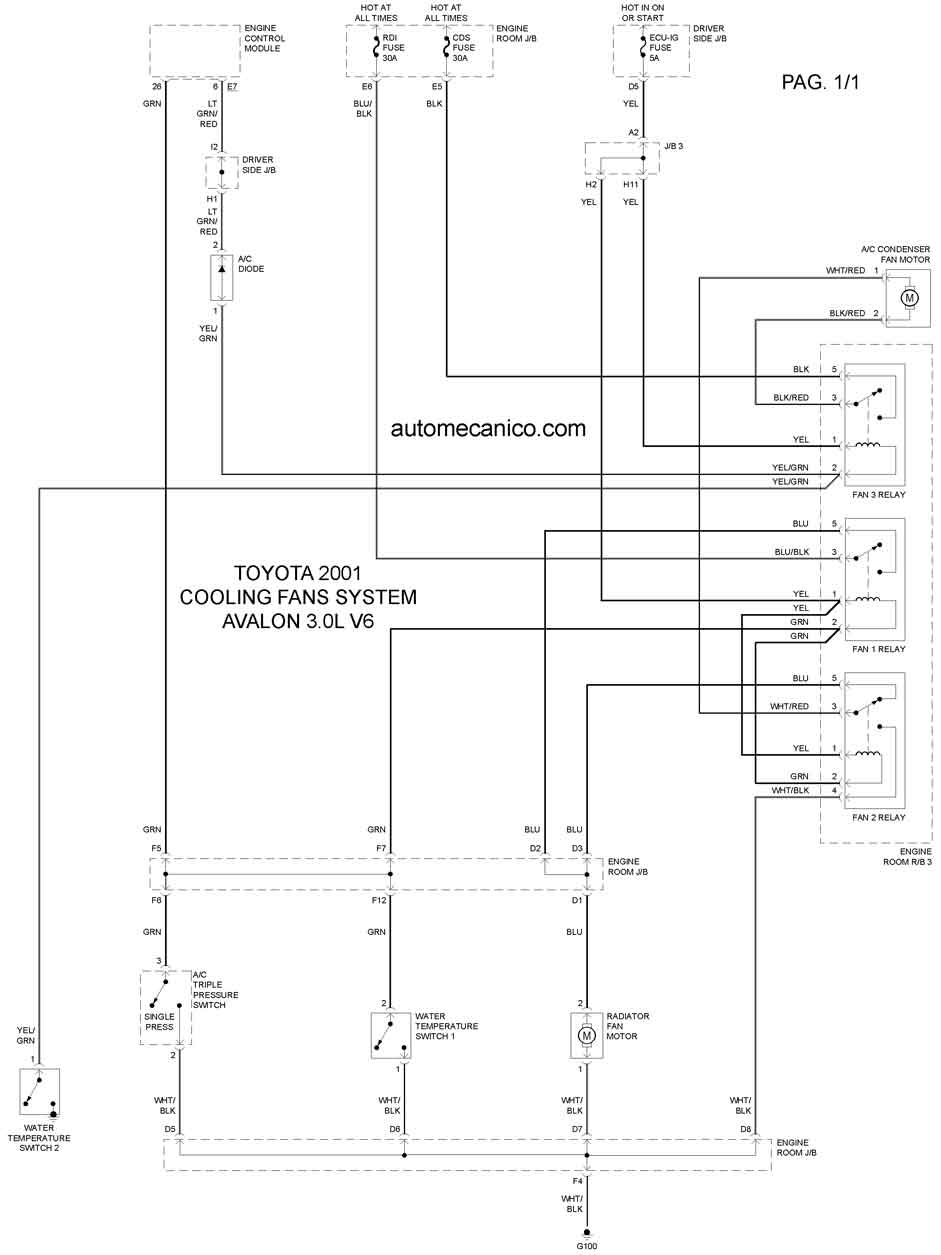

2001 | AVALON - 3.0L V6 CIL. | COOLING FANS SYSTEM |

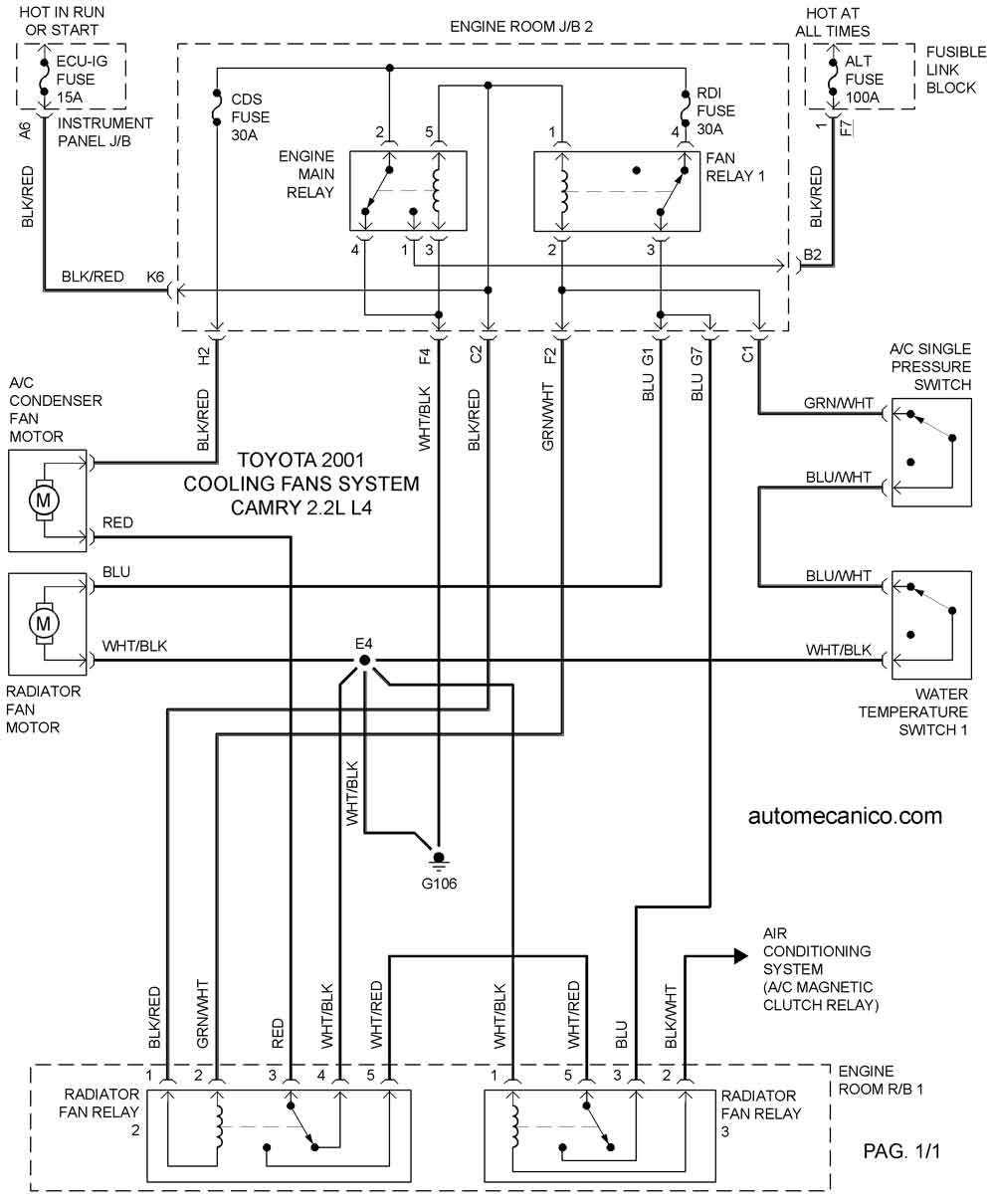

2001 | CAMRY - 2.2L 4 CIL. | COOLING FANS SYSTEM |

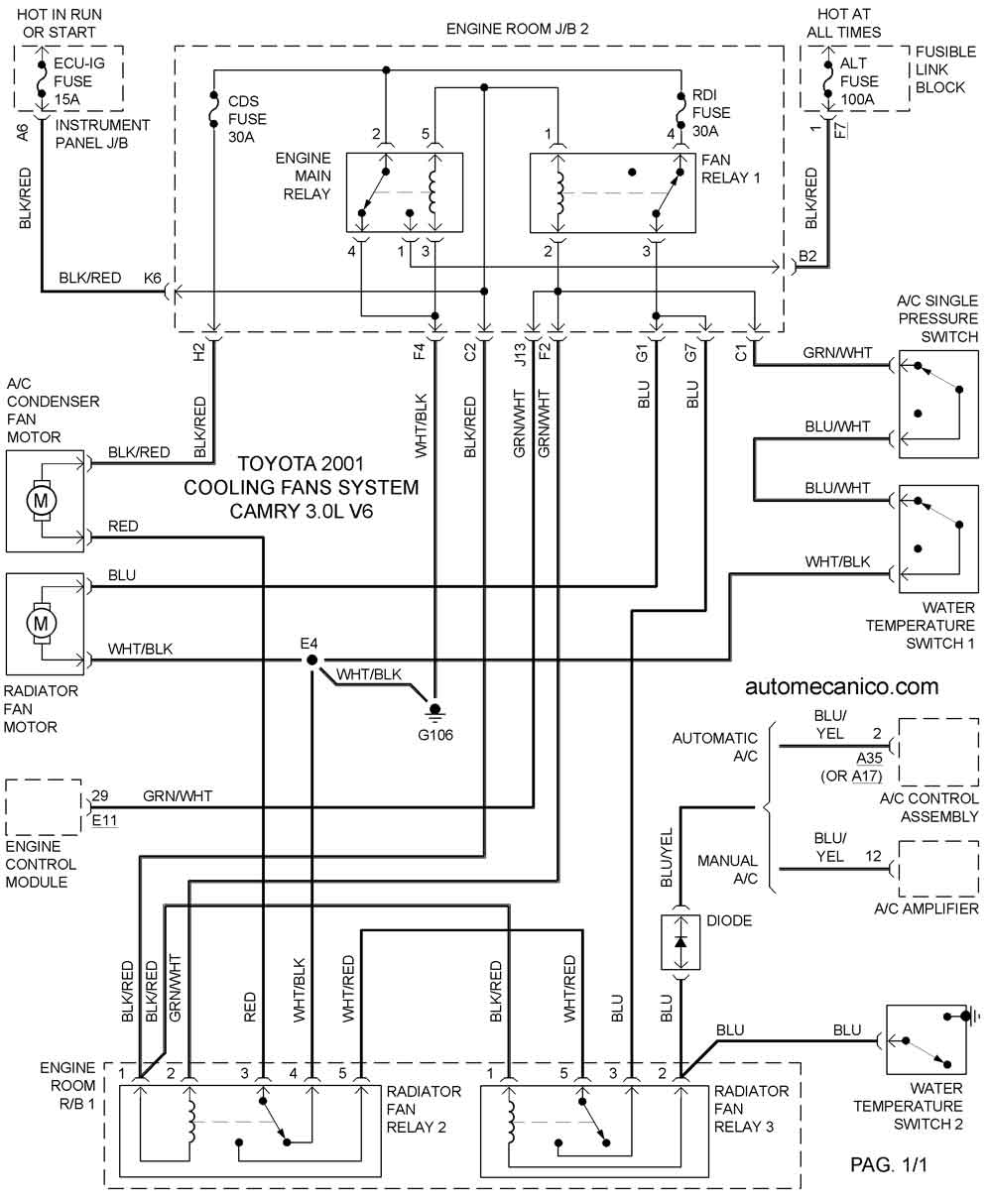

2001 | CAMRY - 3.0L V6 CIL. | COOLING FANS SYSTEM |

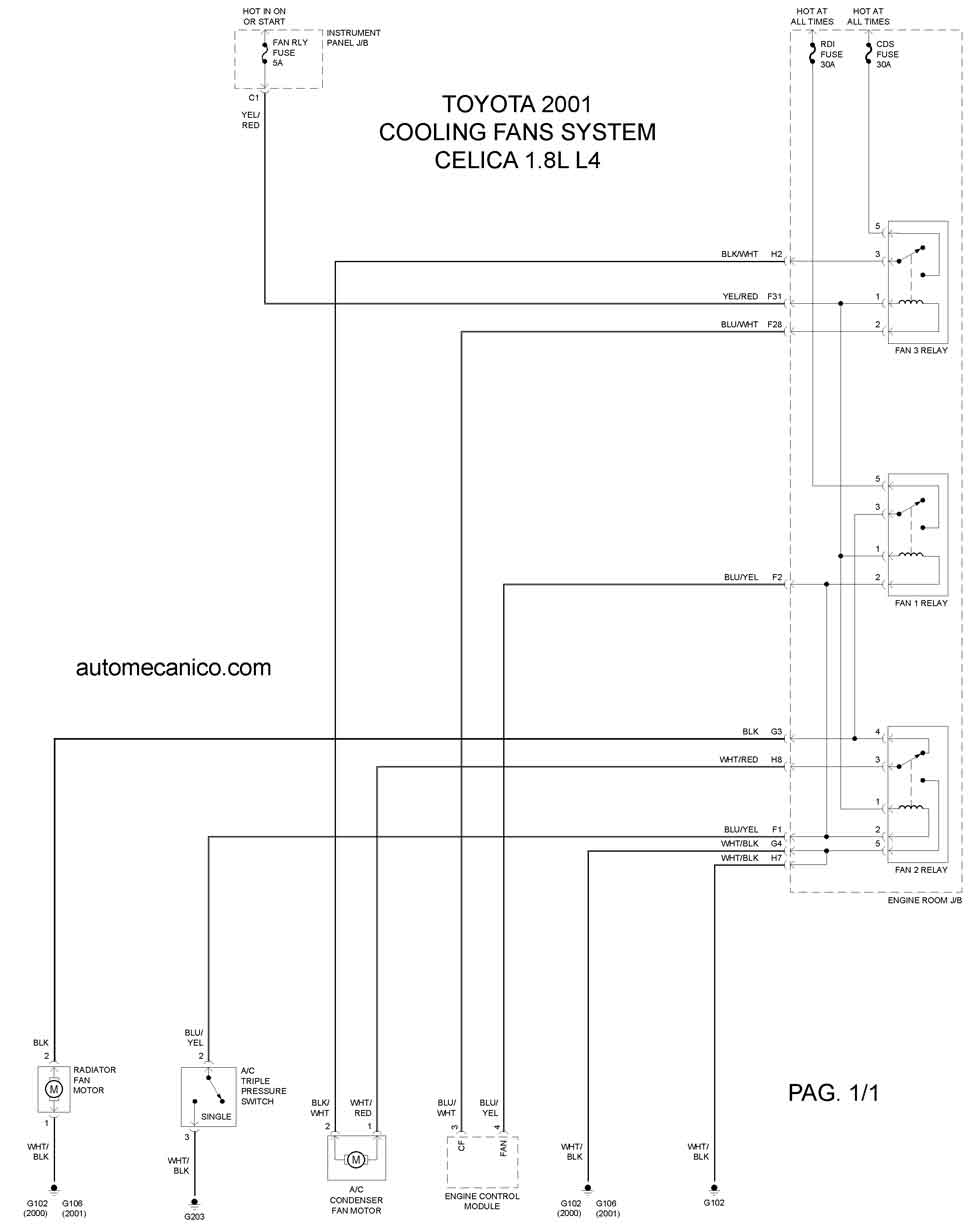

2001 | CELICA - 1.8L 4 CIL | COOLING FANS SYSTEM |

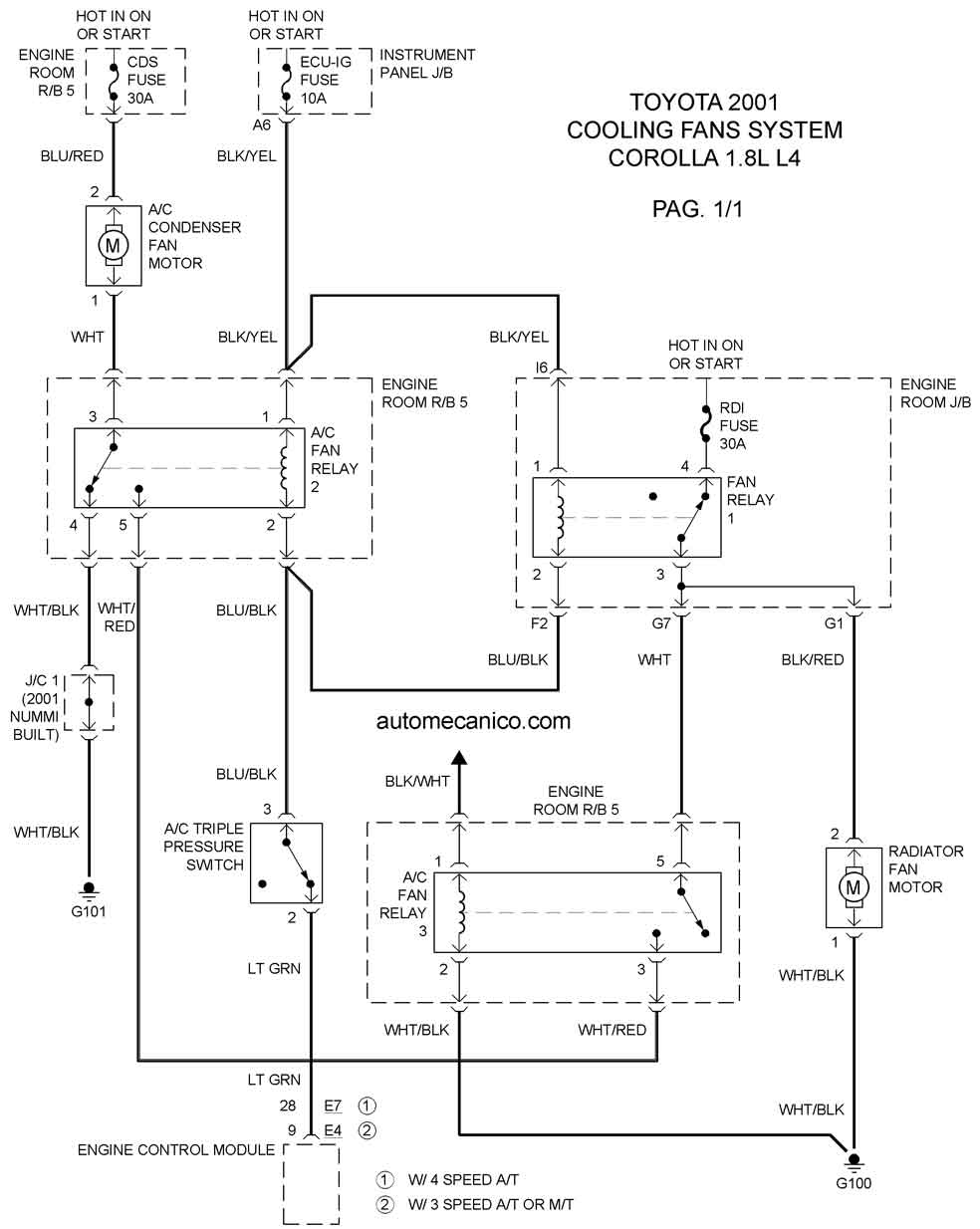

2001 | COROLLA - 1.8L 4 CIL. | COOLING FANS SYSTEM |

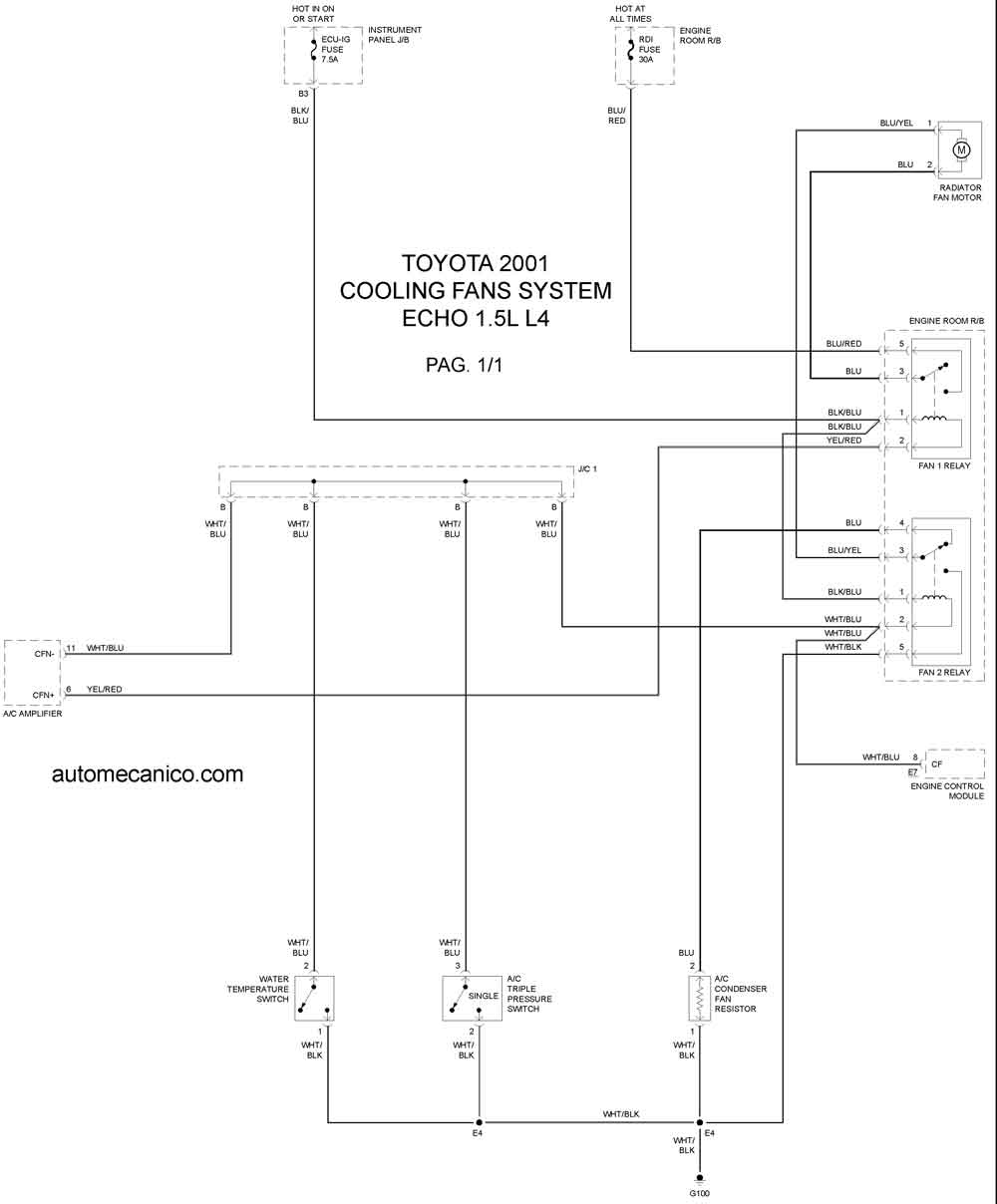

2001 | ECHO - 1.5L 4 CIL. | COOLING FANS SYSTEM |

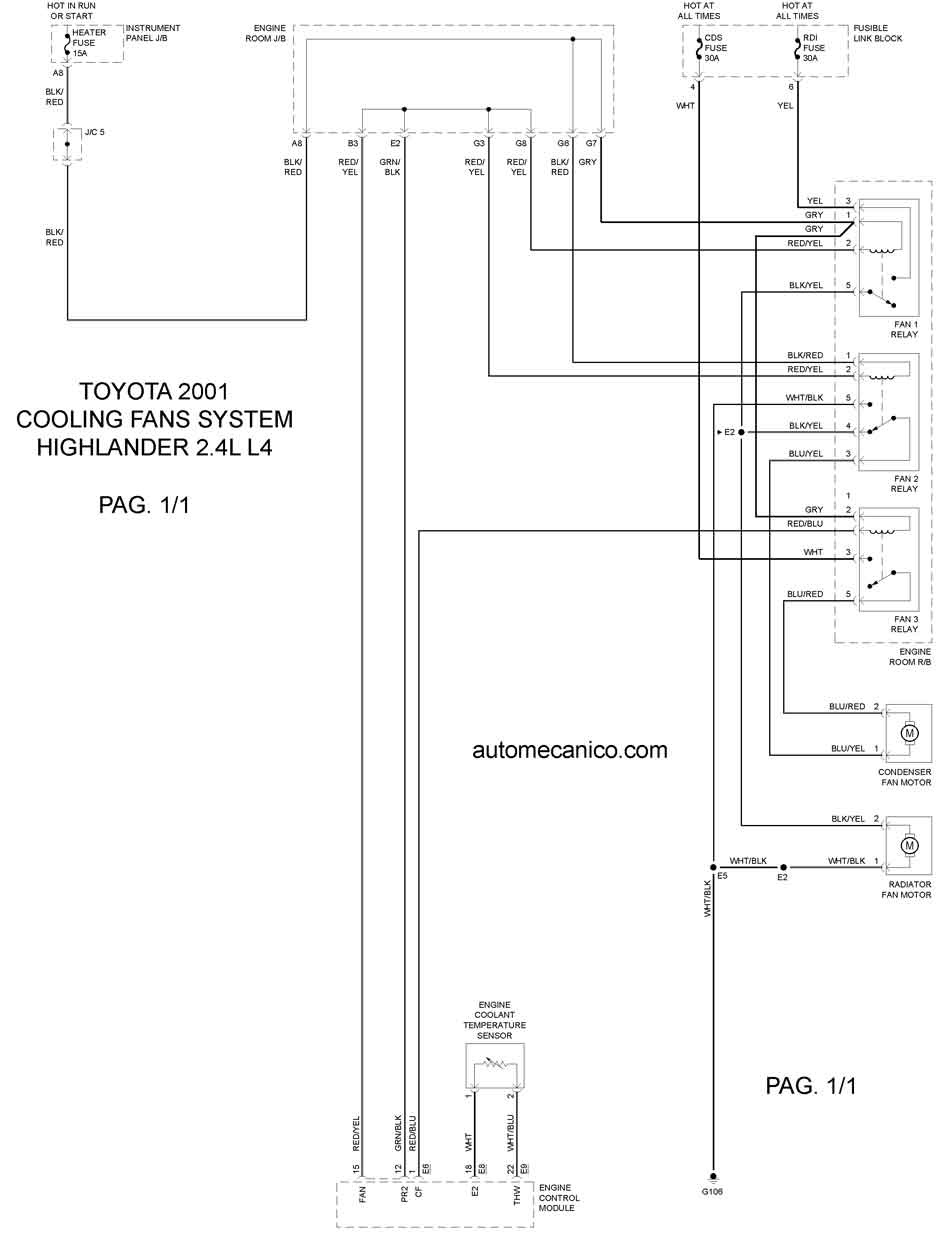

2001 | HIGHLANDER - 2.4L 4 CIL | COOLING FANS SYSTEM |

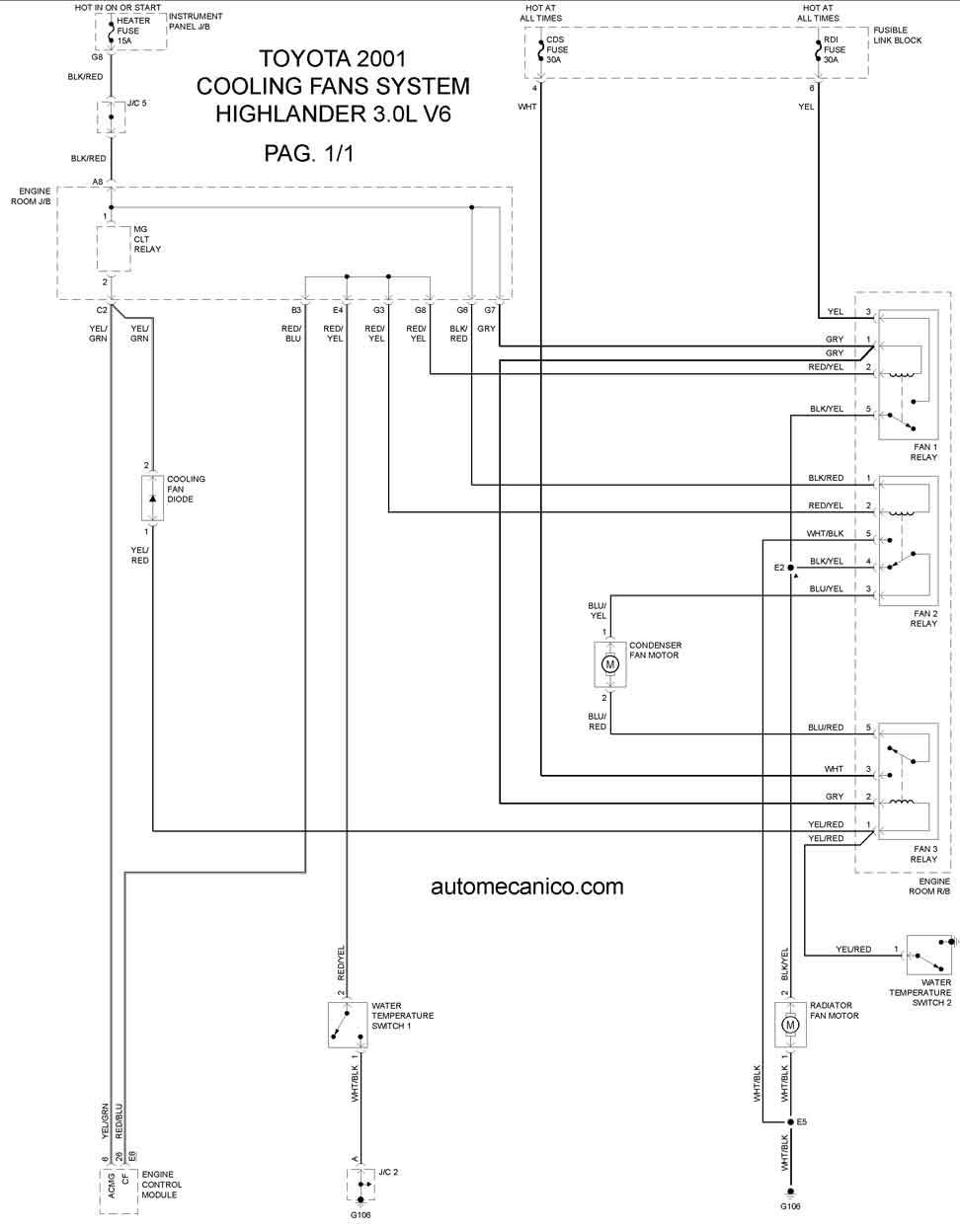

2001 | HIGHLANDER - 3.0L V6 CIL | COOLING FANS SYSTEM |

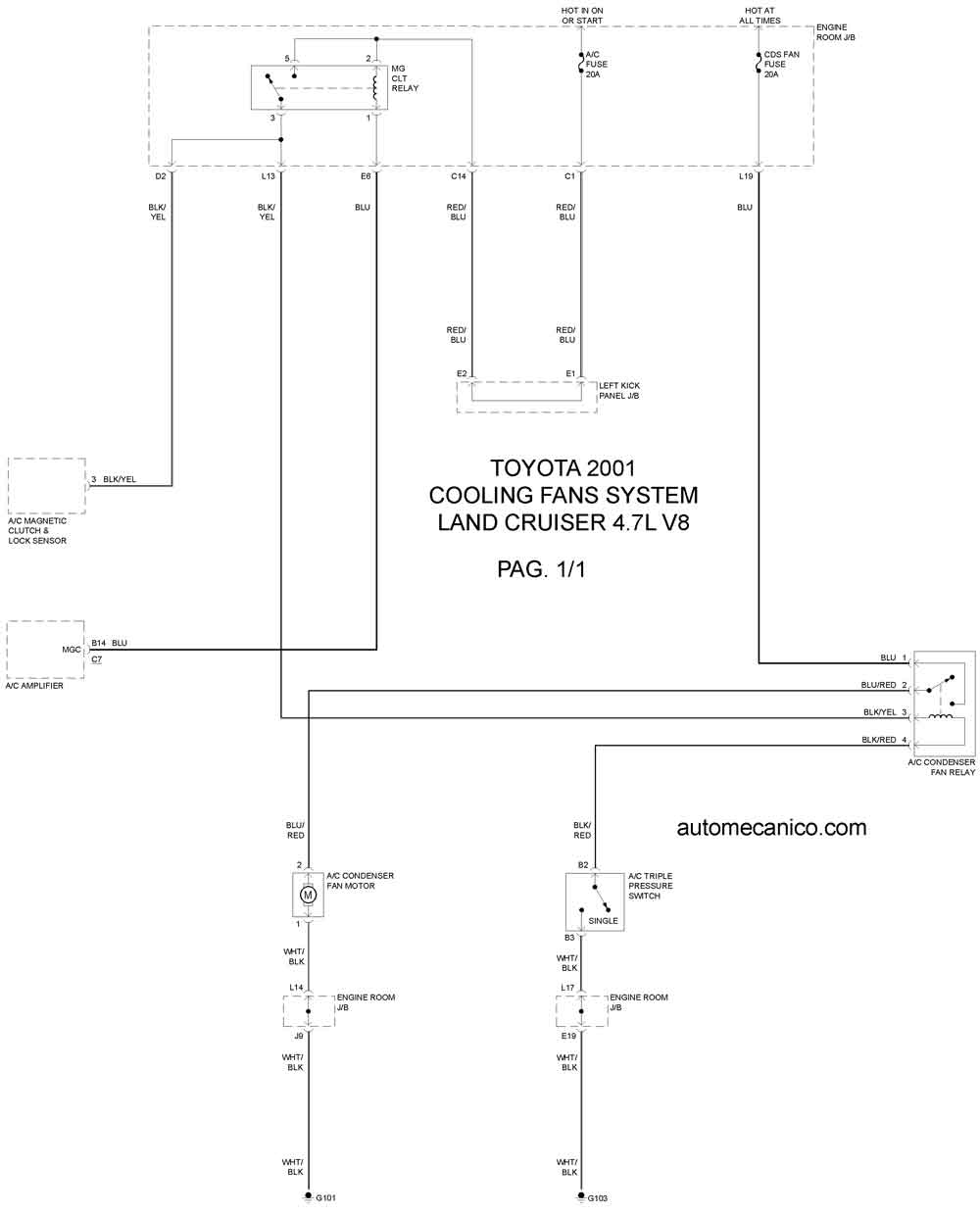

2001 | LAND CRUISER - 4.7L V8 CIL | COOLING FANS SYSTEM |

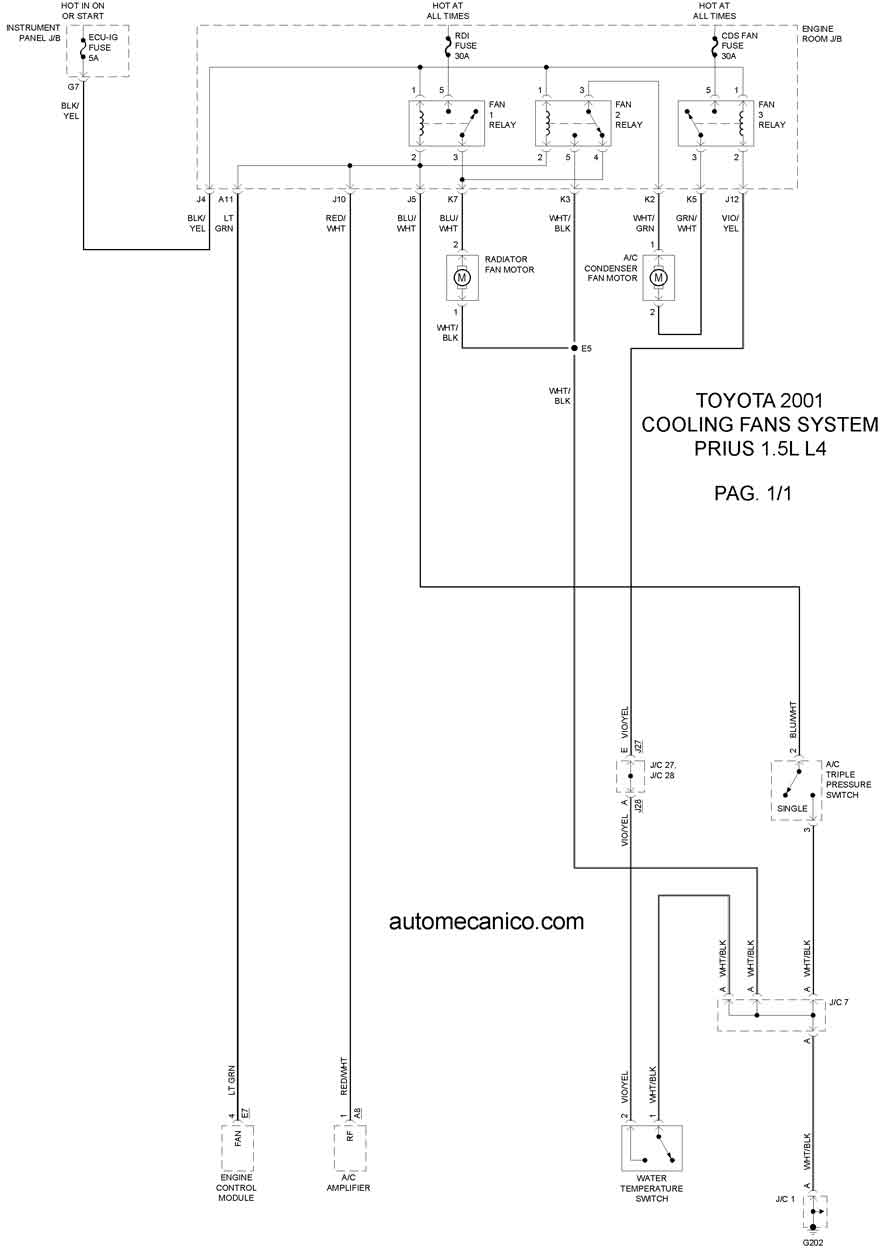

2001 | PRIUS - 1.5L 4 CIL. | COOLING FANS SYSTEM |
2001 | RAV4 - 2.0L 4 CIL. | COOLING FANS SYSTEM |

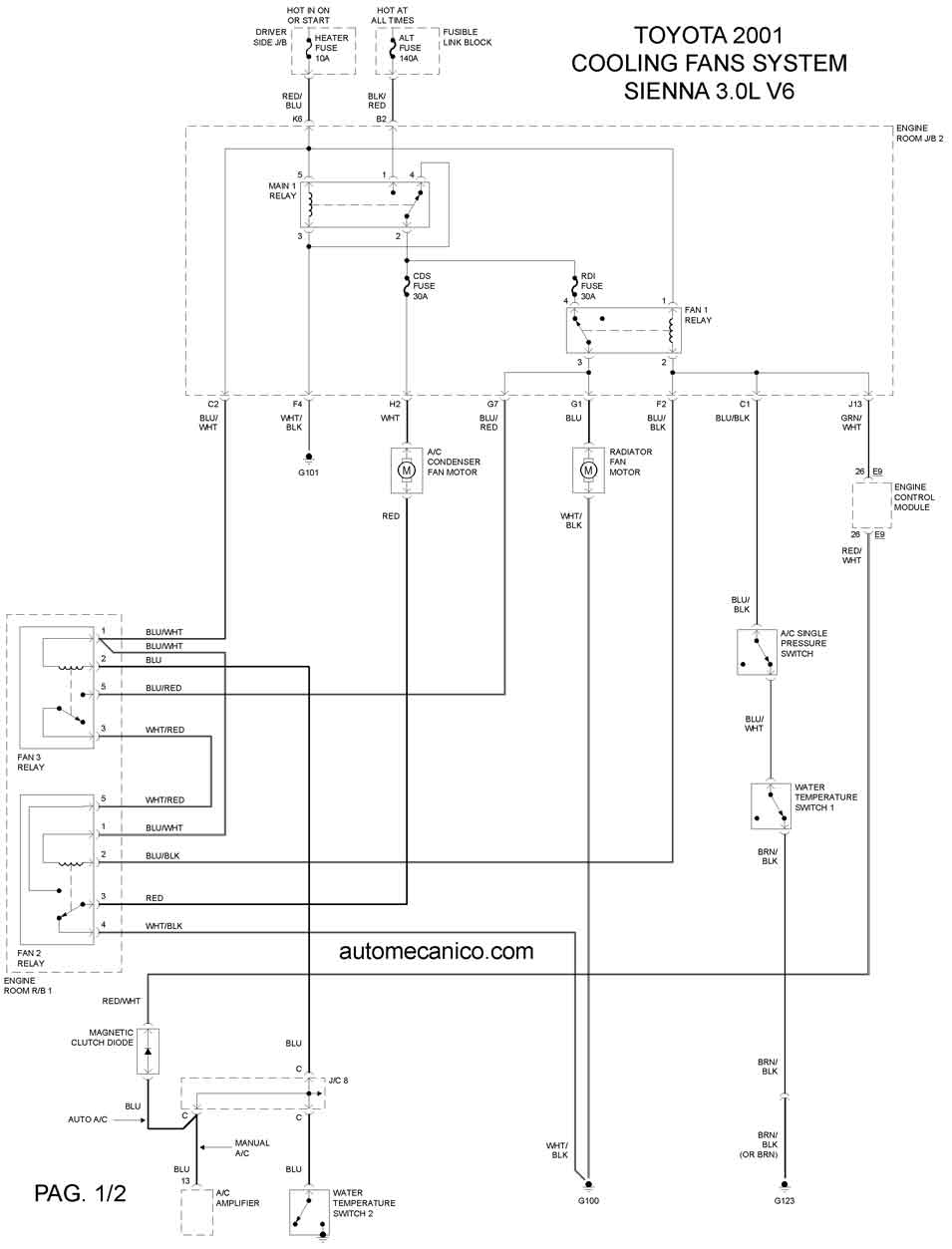

2001 | SIENNA - 3.0L V6 CIL 1/2 | COOLING FANS SYSTEM |

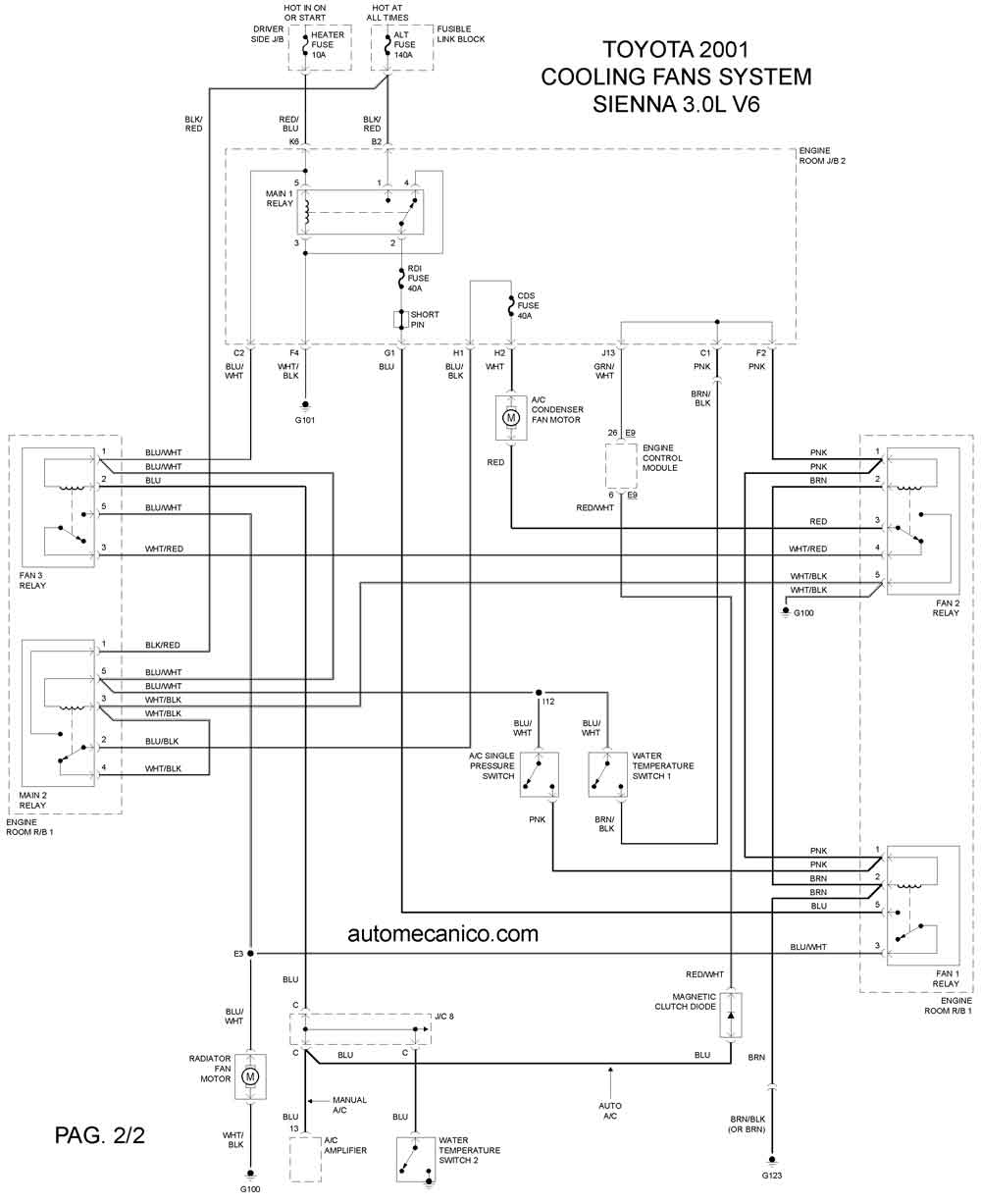

2001 | SIENNA - 3.0L V6 CIL 2/2 | COOLING FANS SYSTEM |

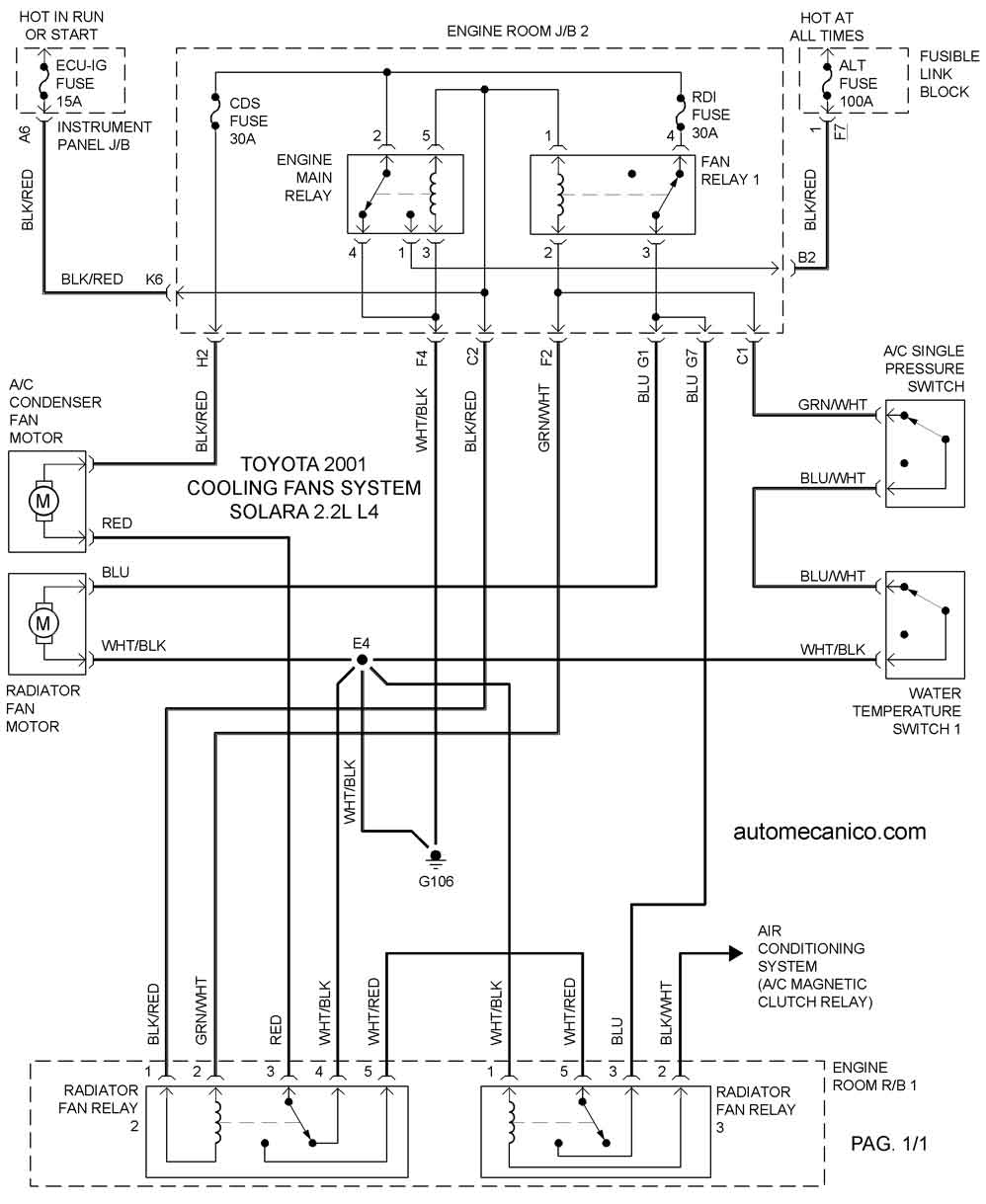

2001 | SOLARA - 2.2L 4 CIL. | COOLING FANS SYSTEM |

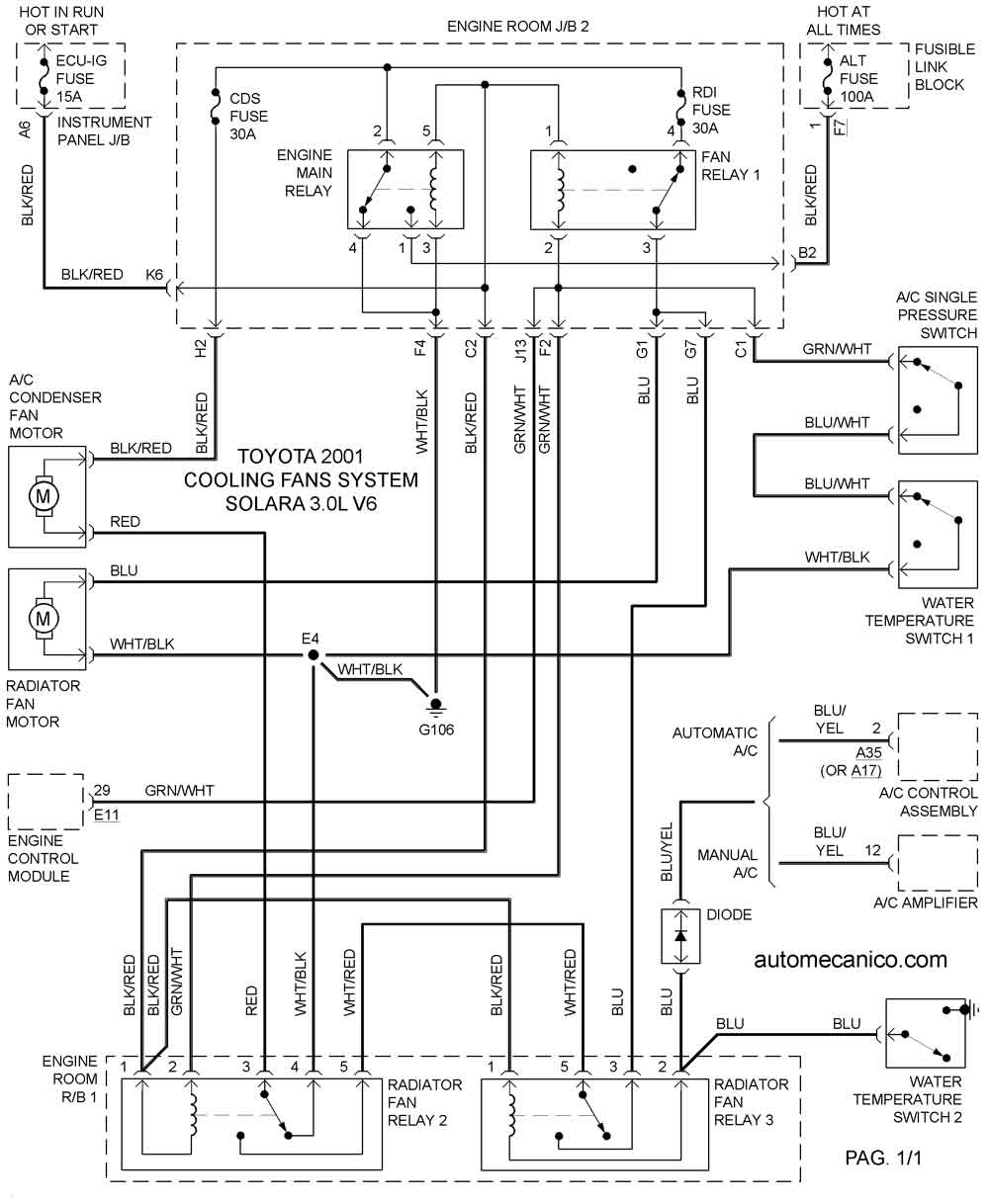

2001 | SOLARA - 3.0L V6 CIL. | COOLING FANS SYSTEM |
