CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - VOLKSWAGEN - 2001

DIAGRAMAS: VOLKSWAGEN - Cooling Fans system - 2001 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: VOLKSWAGEN 2001 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

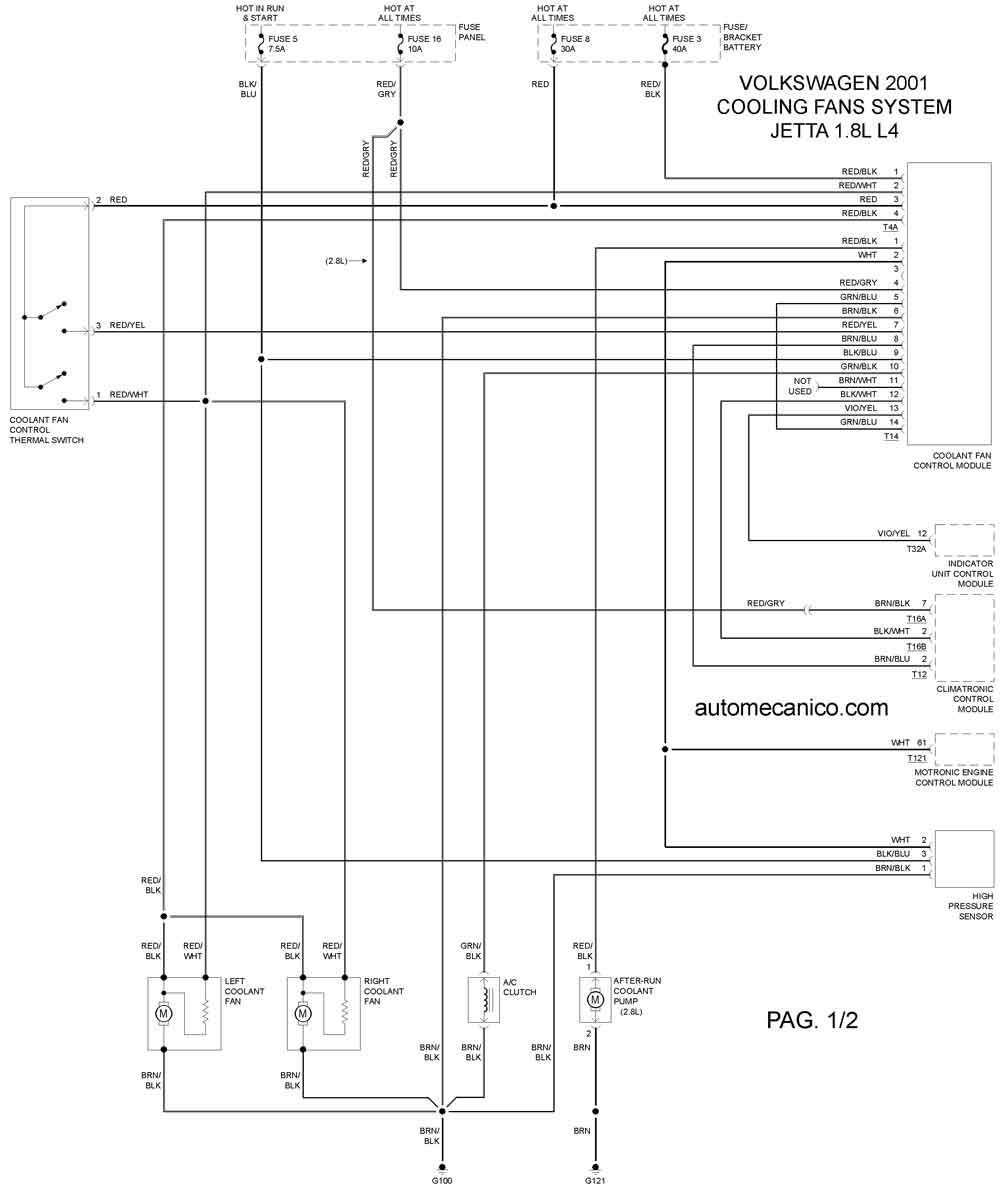

2001 JETTA 1.8L 4 CIL. 1/2 COOLING FANS SYSTEM
2001 JETTA 1.8L 4 CIL. 2/2 COOLING FANS SYSTEM
2001 JETTA 1.9L 4 CIL. 1/2 COOLING FANS SYSTEM
2001 JETTA 1.9L 4 CIL. 2/2 COOLING FANS SYSTEM

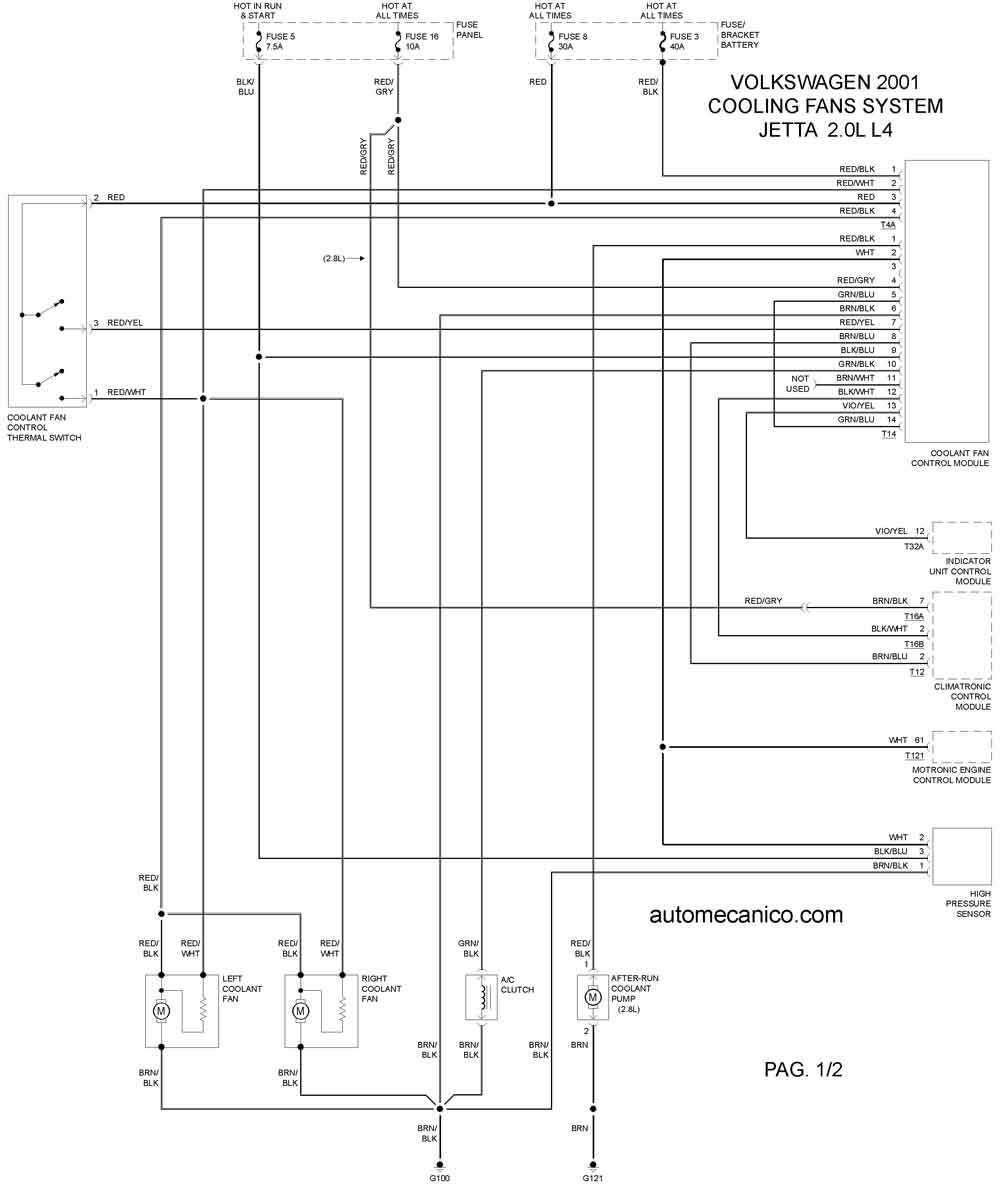

2001 JETTA 2.0L 4 CIL. 1/2 COOLING FANS SYSTEM

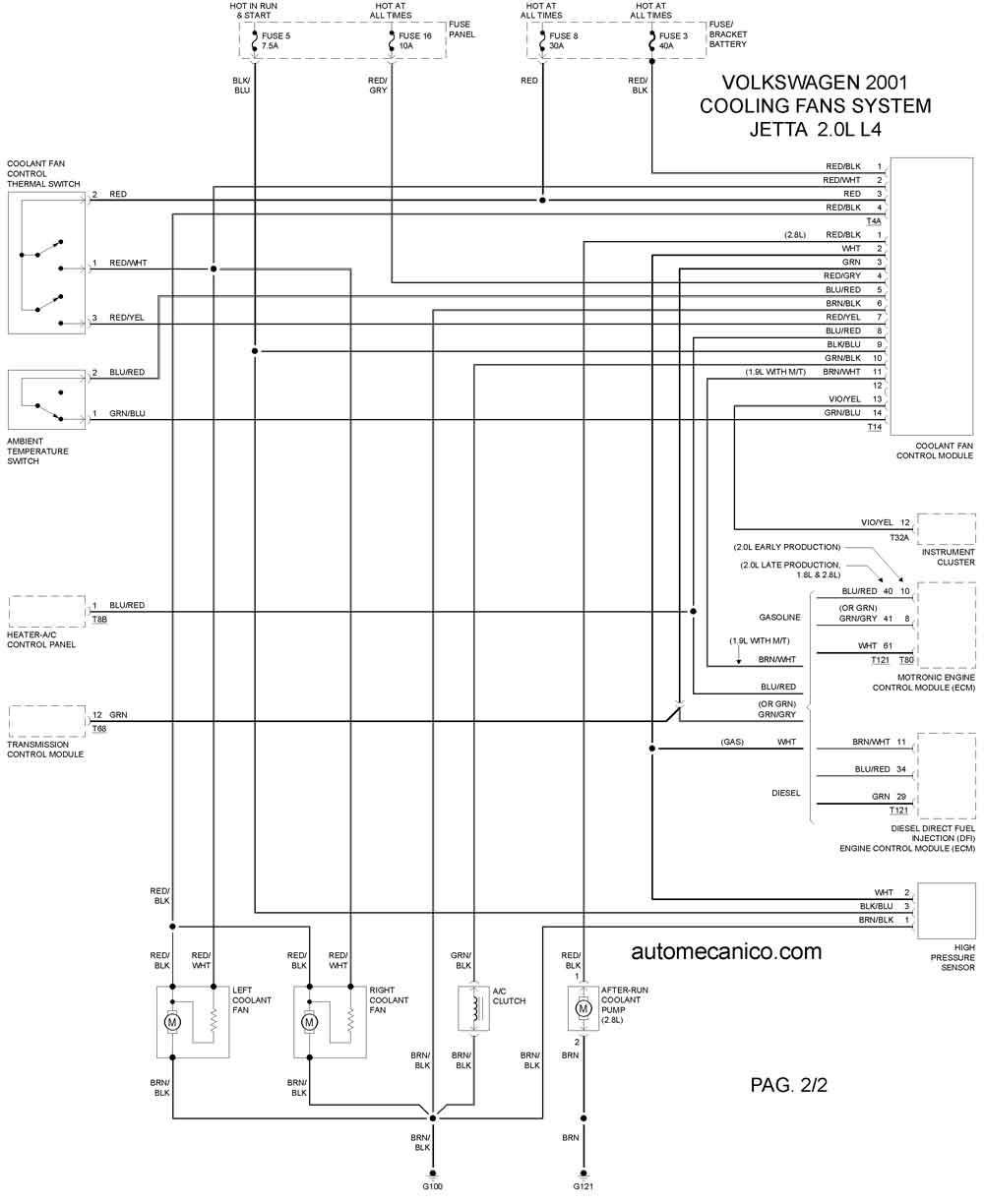

2001 JETTA 2.0L 4 CIL. 2/2 COOLING FANS SYSTEM

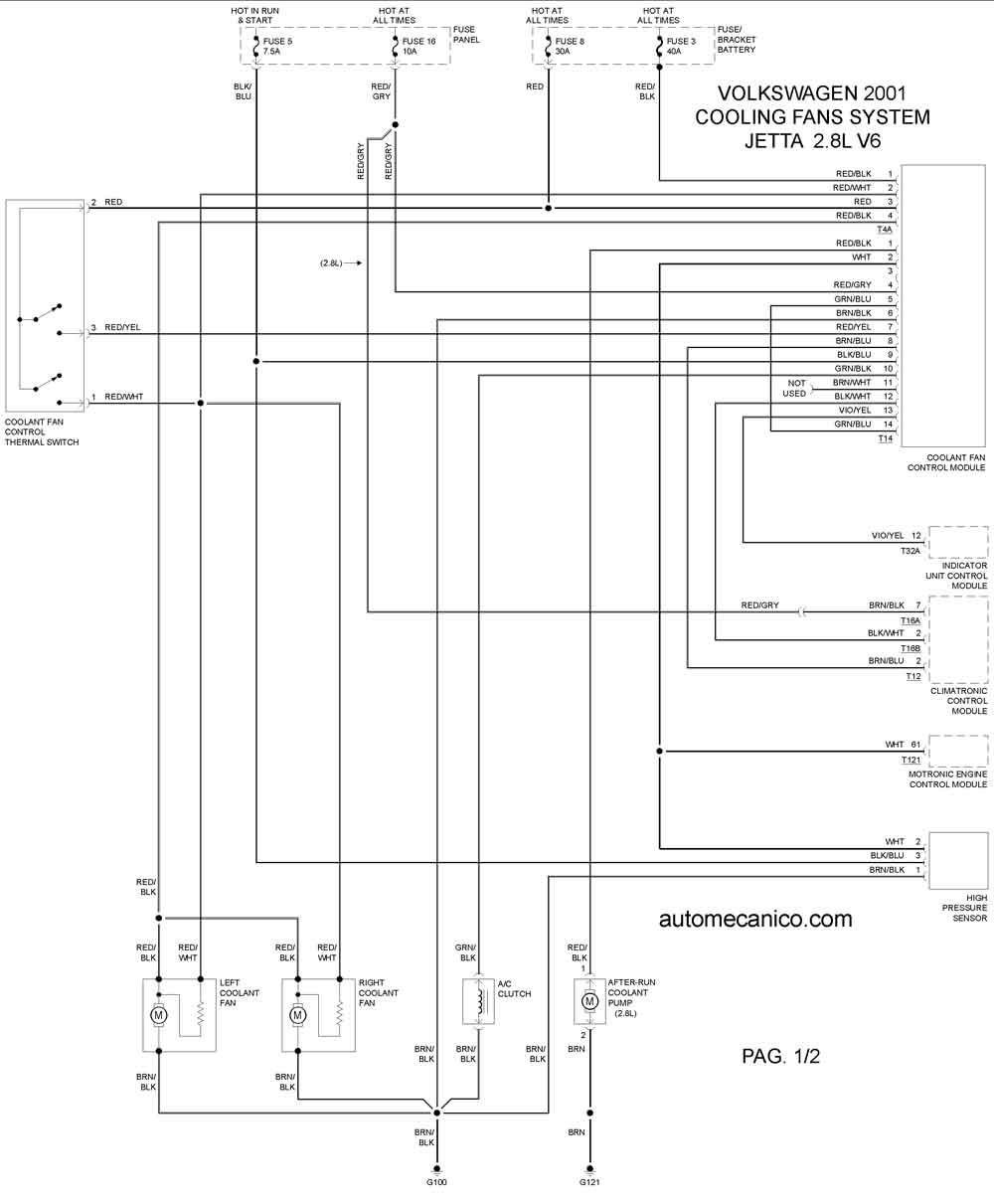

2001 JETTA 2.8L V6 CIL. 1/2 COOLING FANS SYSTEM

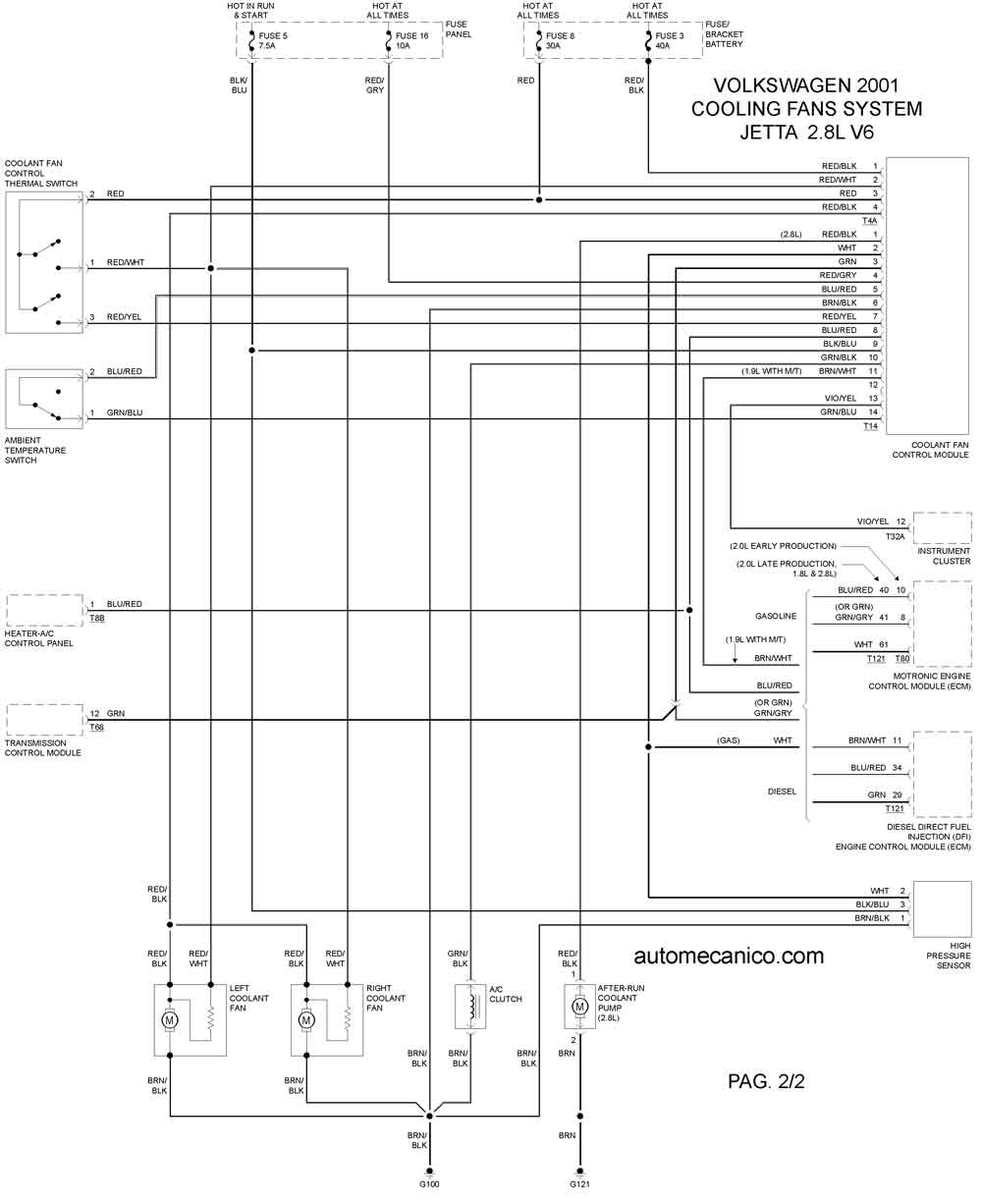

2001 JETTA 2.8L V6 CIL. 2/2 COOLING FANS SYSTEM

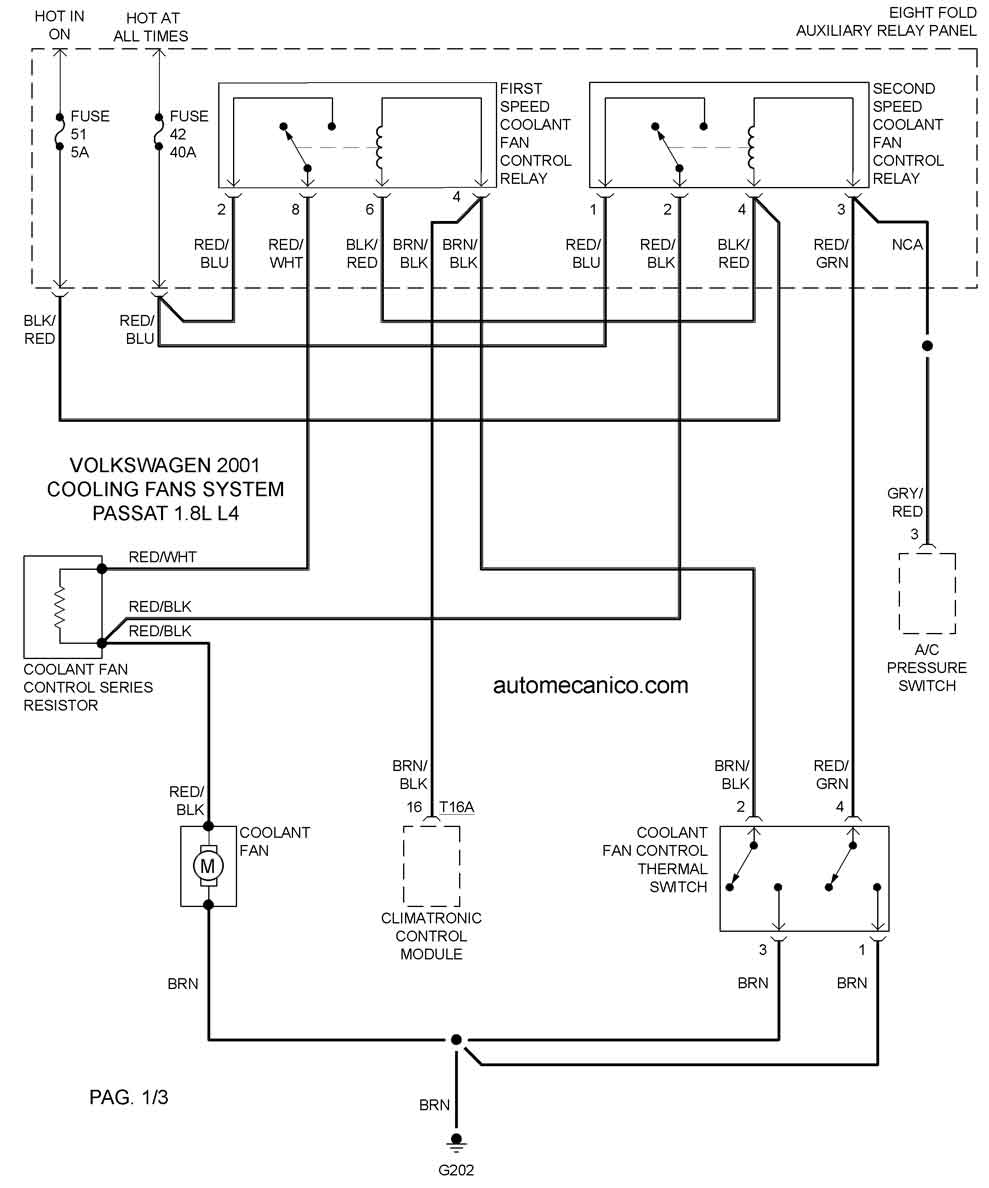

2001 PASSAT 1.8L 4 CIL 1/3 COOLING FANS SYSTEM

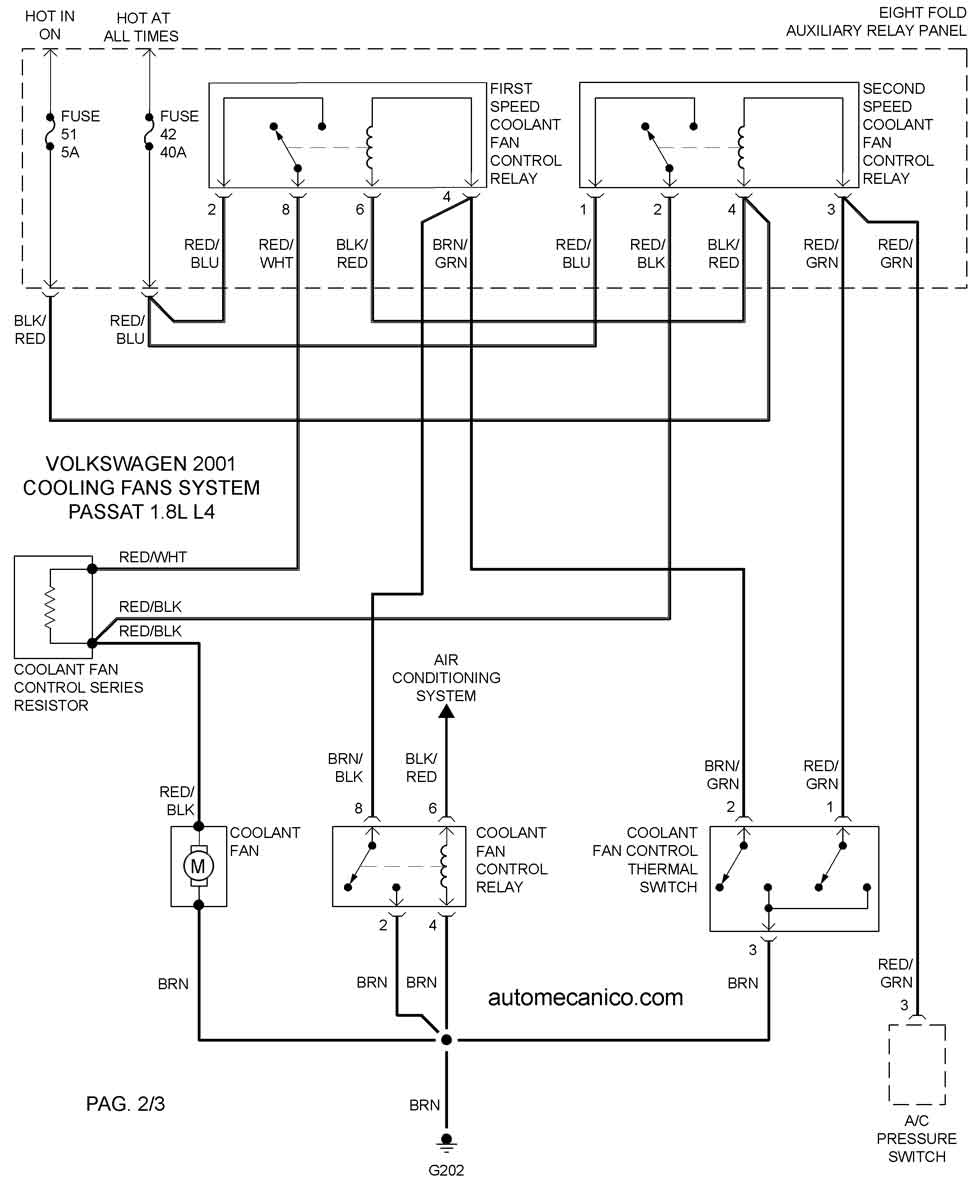

2001 PASSAT 1.8L 4 CIL 2/3 COOLING FANS SYSTEM

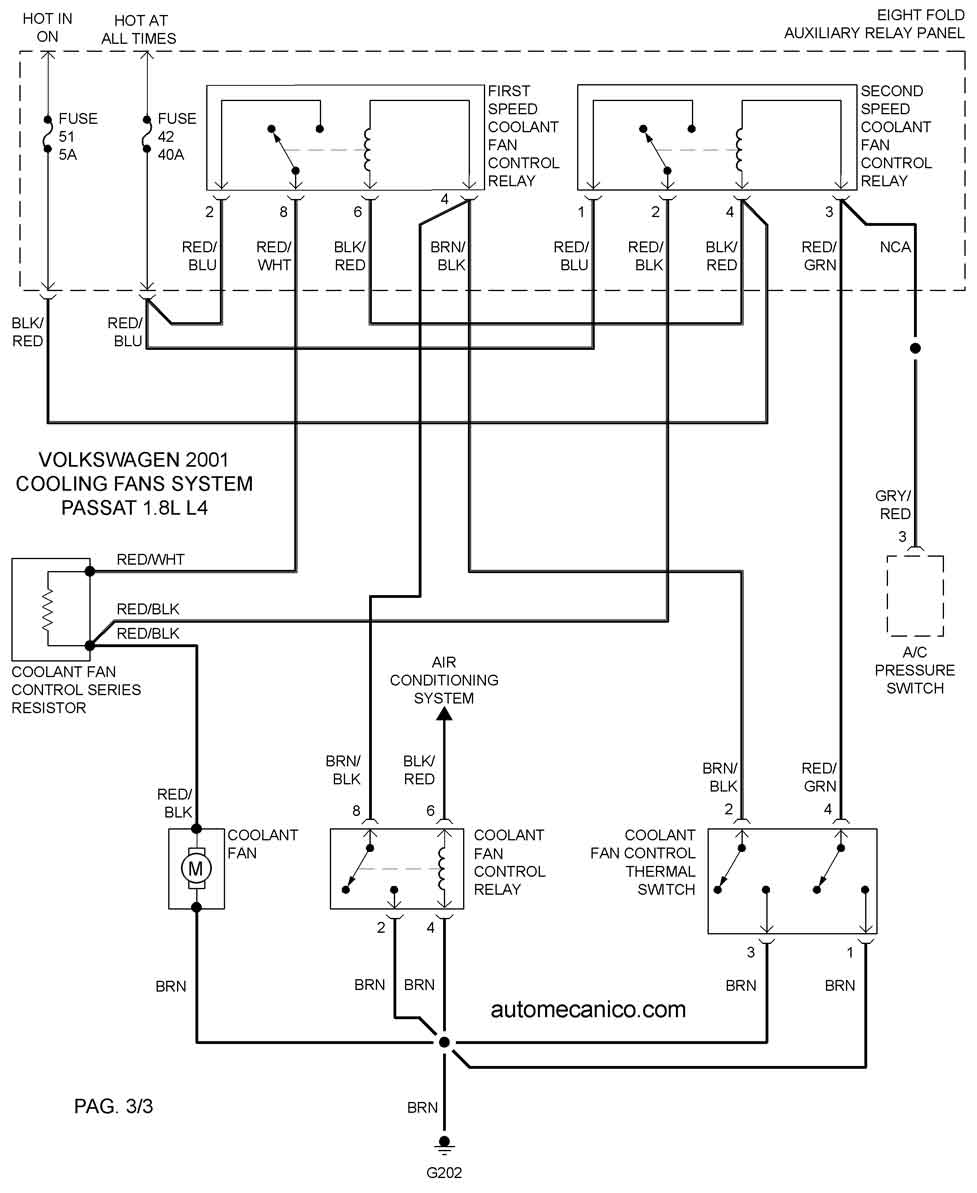

2001 PASSAT 1.8L 4 CIL 3/3 COOLING FANS SYSTEM

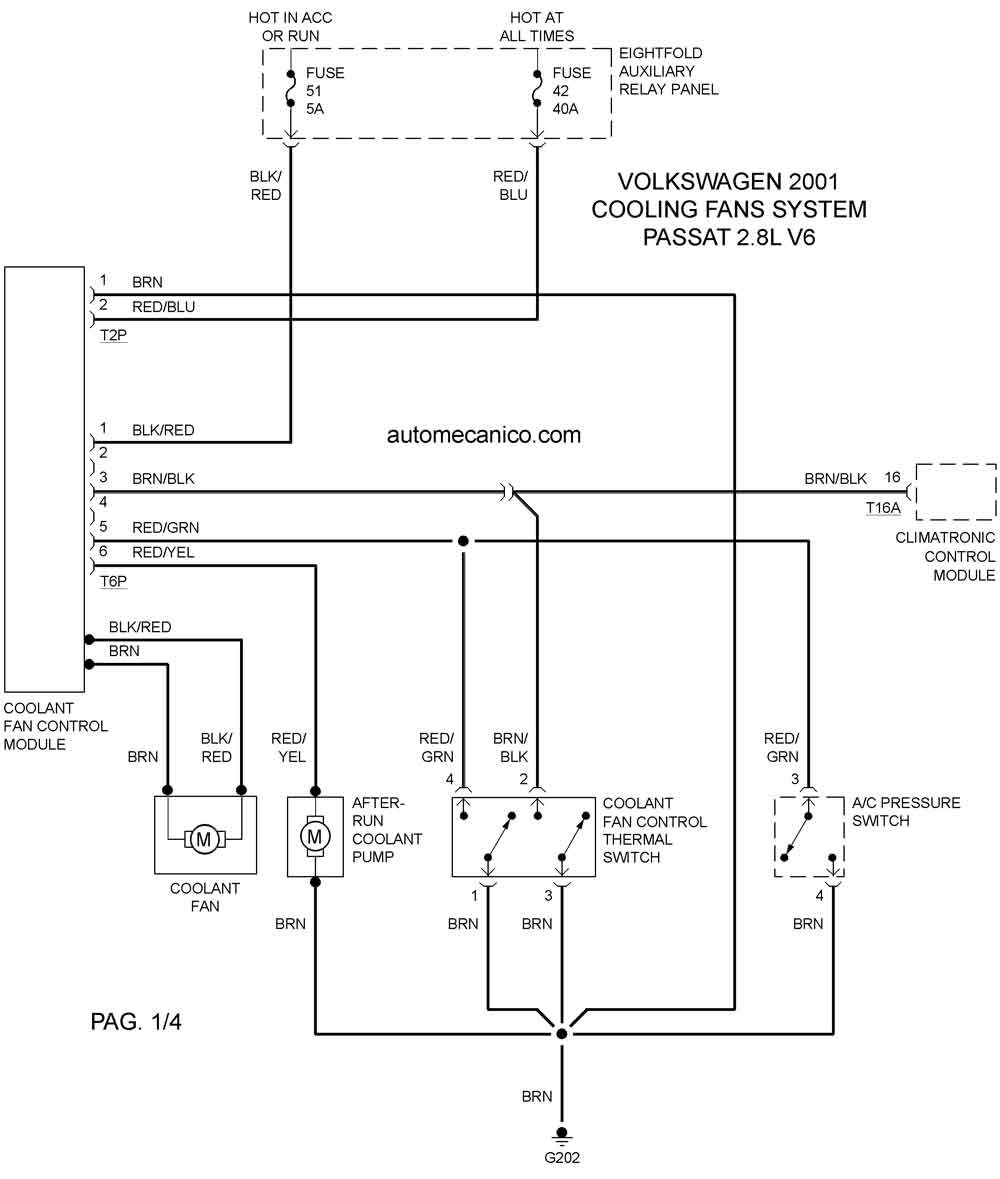

2001 PASSAT 2.8L V6 CIL 1/4 COOLING FANS SYSTEM

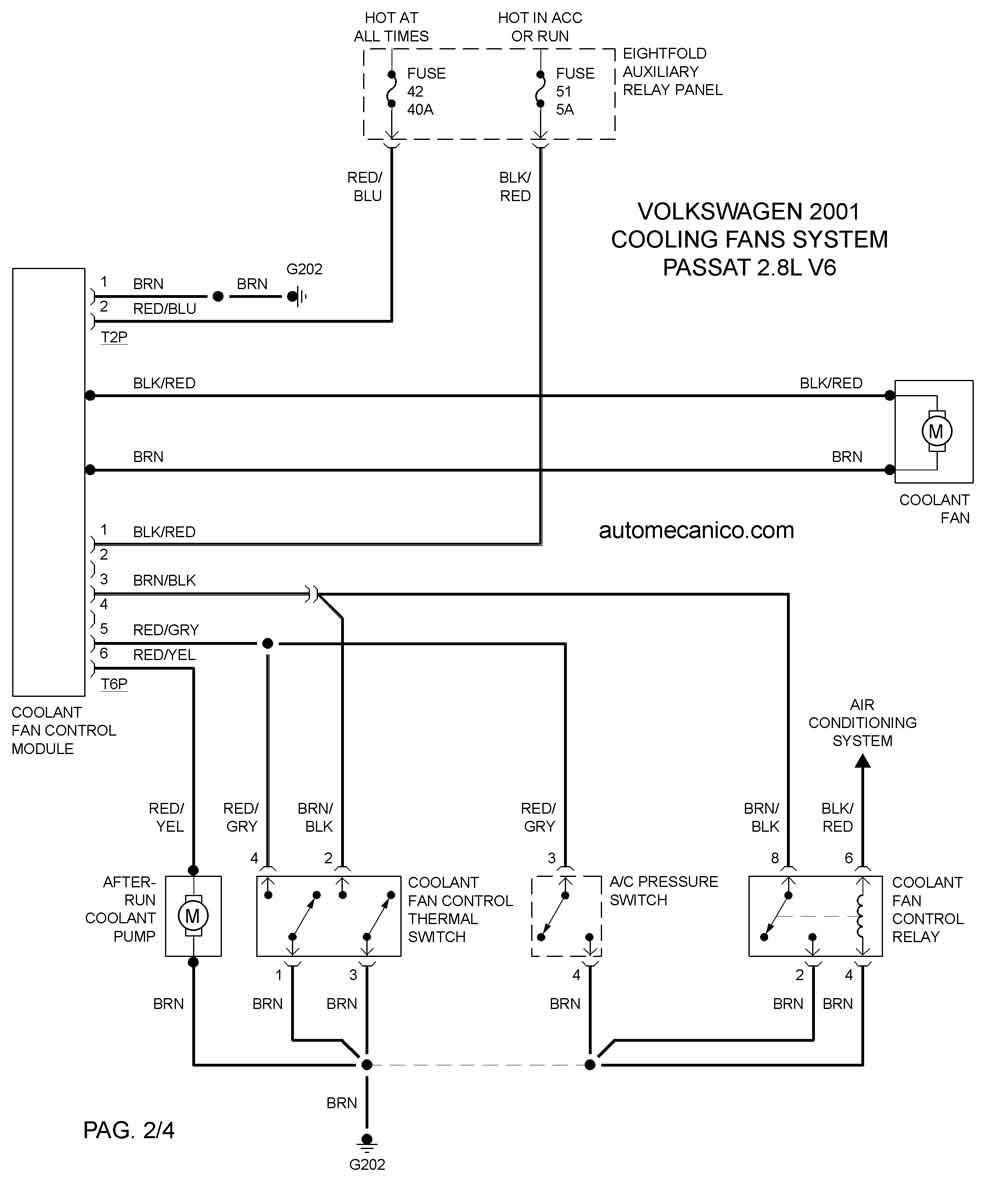

2001 PASSAT 2.8L 6 CIL 2/4 COOLING FANS SYSTEM

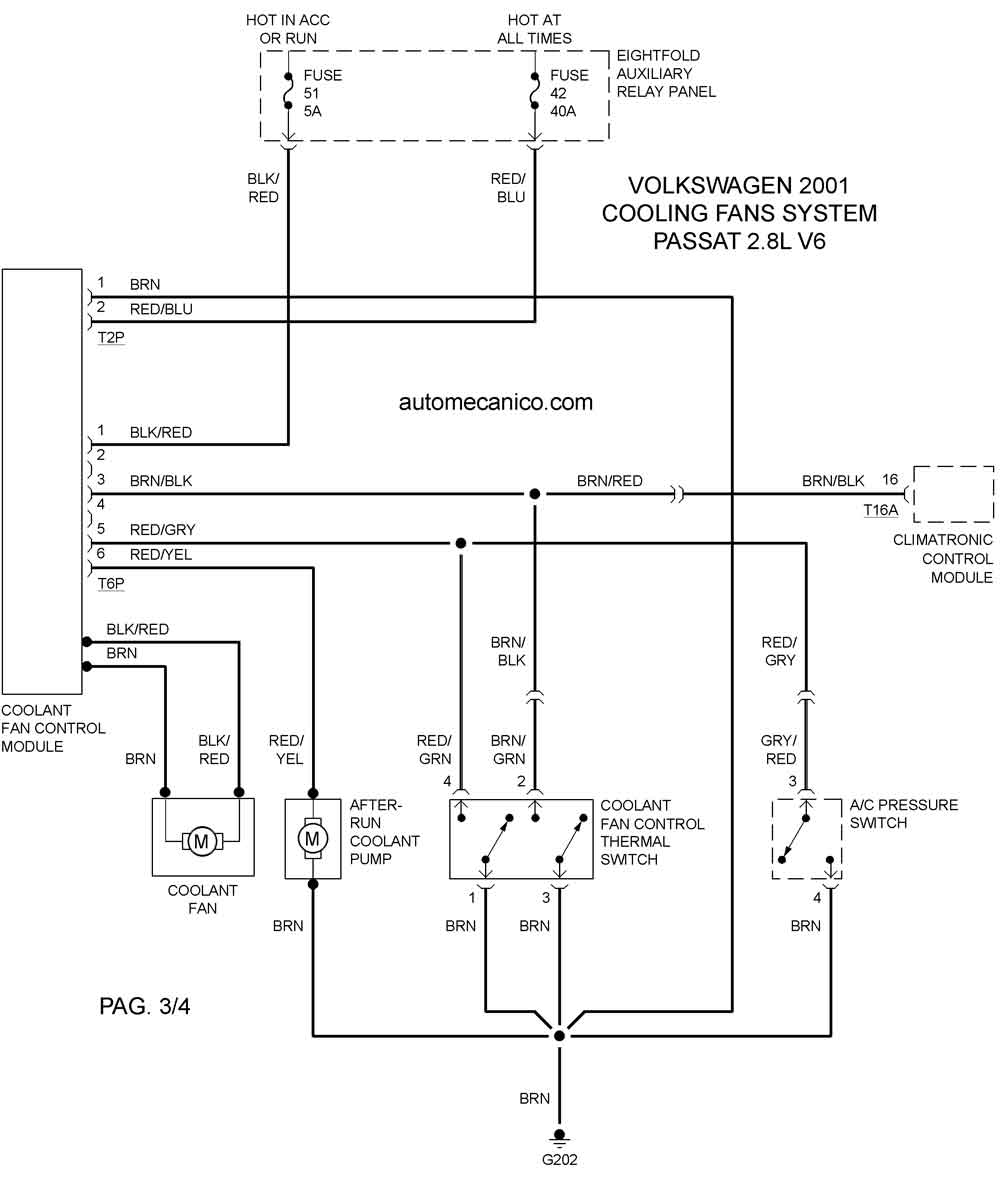

2001 PASSAT 2.8L V6 CIL 3/4 COOLING FANS SYSTEM

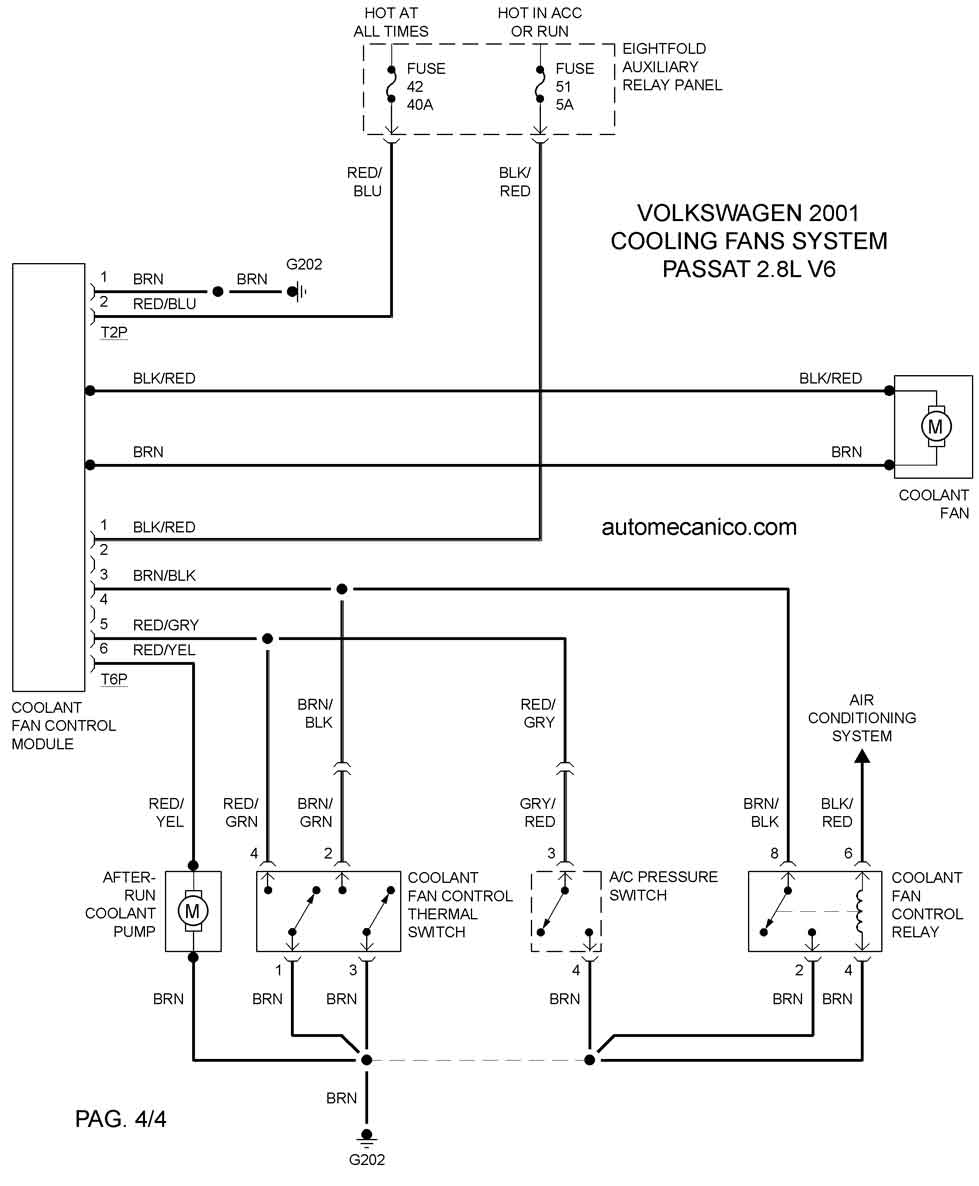

2001 PASSAT 2.8L V6 CIL 4/4 COOLING FANS SYSTEM
