CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - BMW - 2008 |
DIAGRAMAS: BMW - Cooling Fans system - 2008 - Mecanica Automotriz - |
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: BMW 2008 - |
YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |
2008 | 750i - 4.8L V8 CIL. 1/2 | COOLING FANS SYSTEM |

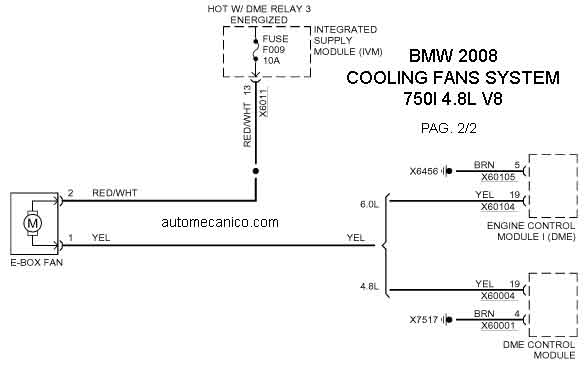

2008 | 750i - 4.8L V8 CIL. 2/2 | COOLING FANS SYSTEM |

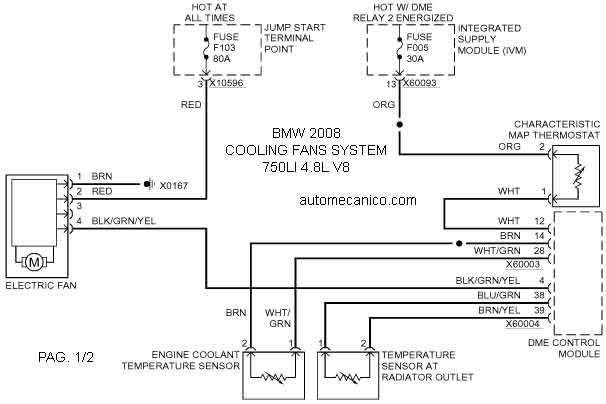

2008 | 750Li - 4.8L V8 CIL. 1/2 | COOLING FANS SYSTEM |

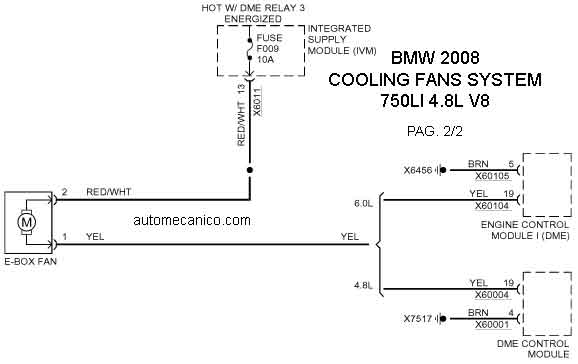

2008 | 750Li - 4.8L V8 CIL. 2/2 | COOLING FANS SYSTEM |

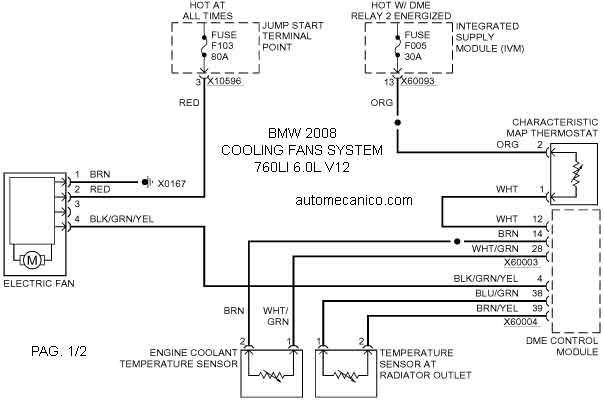

2008 | 760Li - 6.0L V12 CIL. 1/2 | COOLING FANS SYSTEM |

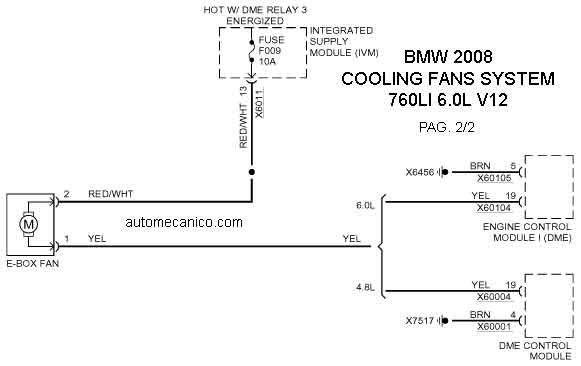

2008 | 760Li - 6.0L V12 CIL. 2/2 | COOLING FANS SYSTEM |

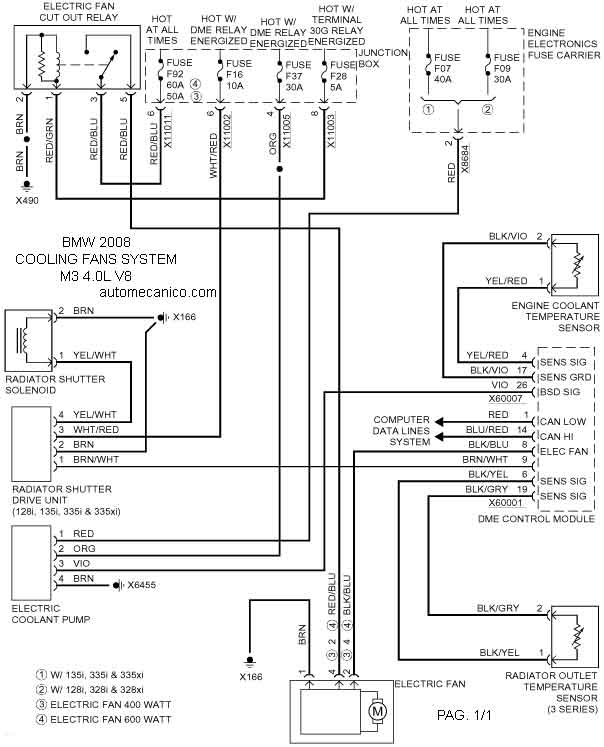

2008 | M3 - 4.0L V8 CIL. | COOLING FANS SYSTEM |

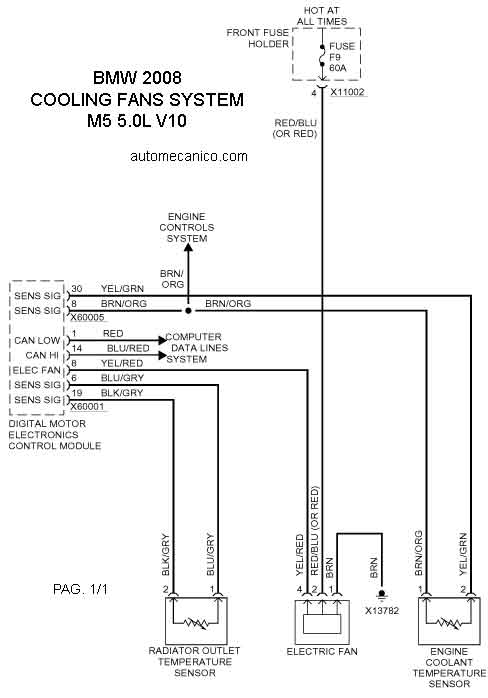

2008 | M5 - 5.0L V10 CIL. | COOLING FANS SYSTEM |

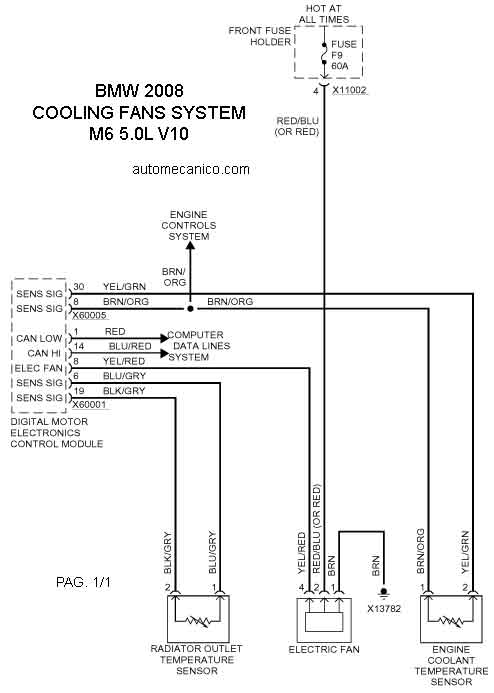

2008 | M6 - 5.0L V10 CIL | COOLING FANS SYSTEM |
