Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: LEXUS 2008 - |
YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |

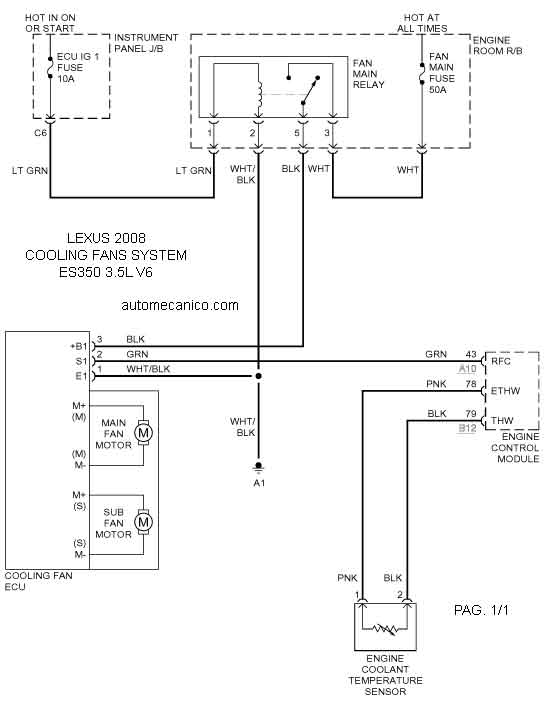

2008 | ES350 3.5L V6 CIL. | COOLING FANS SYSTEM |

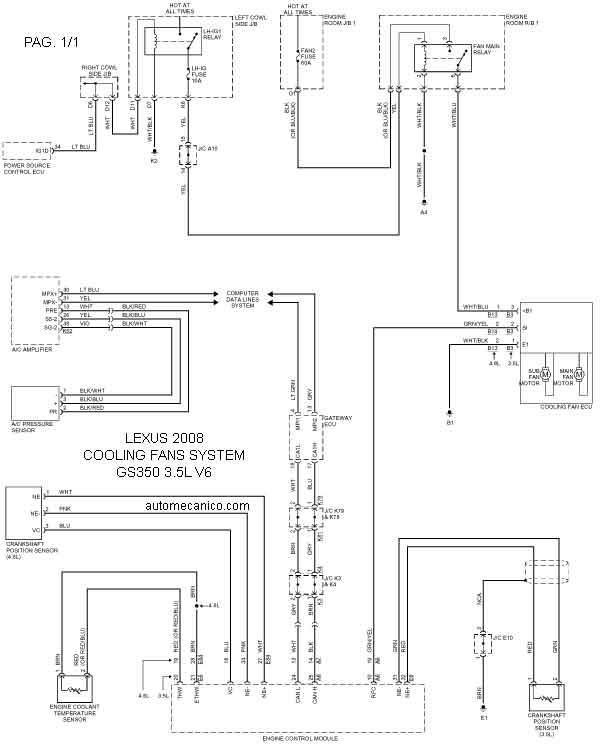

2008 | GS350 3.5L V6 CIL. | COOLING FANS SYSTEM |

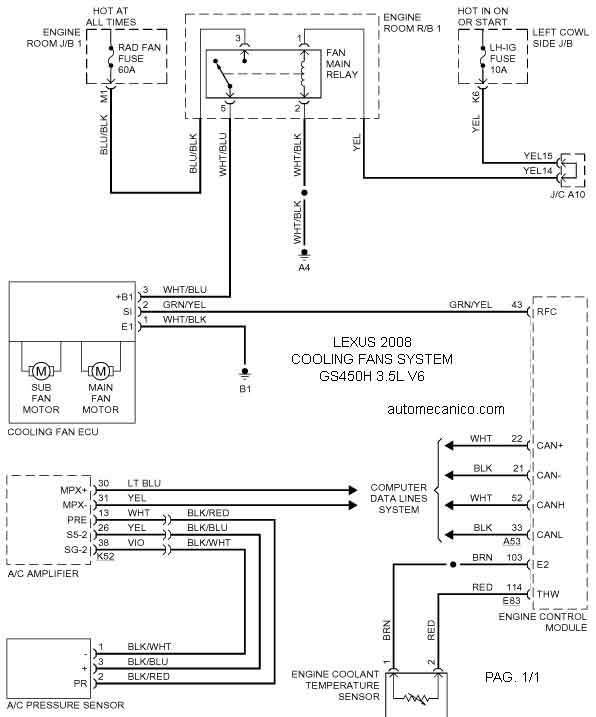

2008 | GS450H 3.5L 6 CIL. | COOLING FANS SYSTEM |

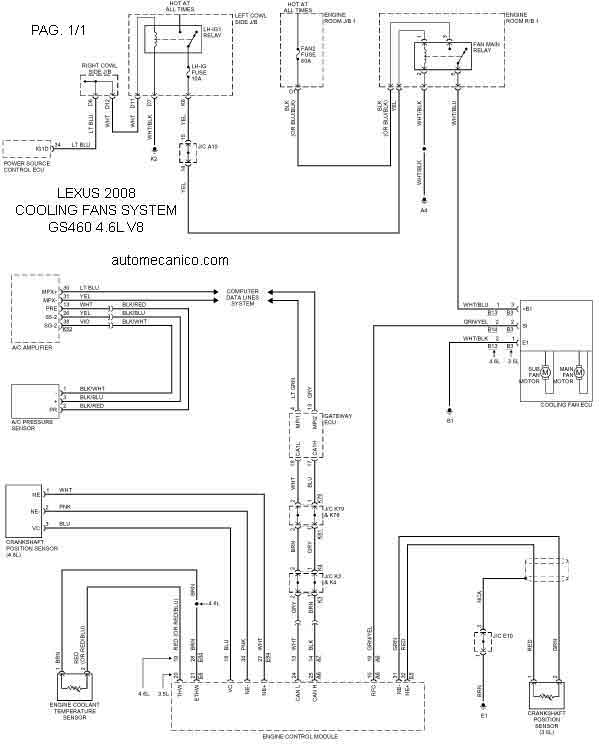

2008 | GS460 4.6L V8 CIL. | COOLING FANS SYSTEM |
2008 | IS250 2.5L V6 CIL. | COOLING FANS SYSTEM |
2008 | IS350 3.5L V6 CIL. | COOLING FANS SYSTEM |

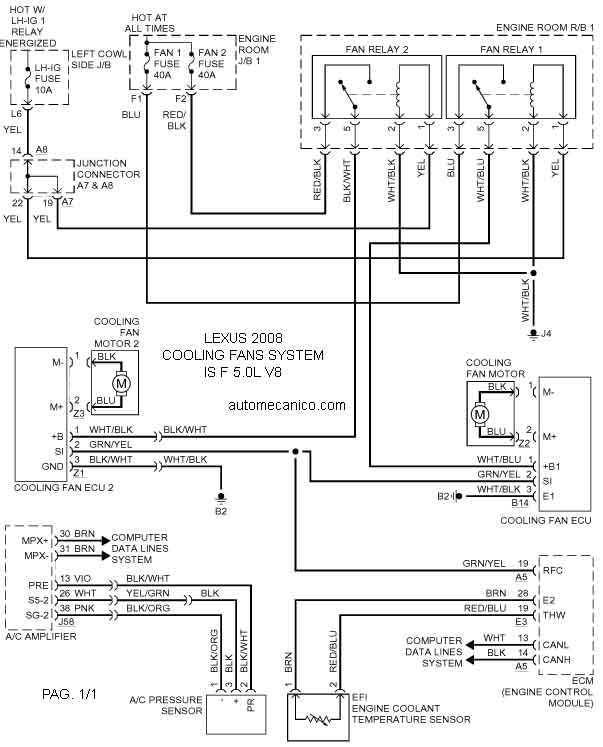

2008 | ISF 5.0L V8 CIL. | COOLING FANS SYSTEM |

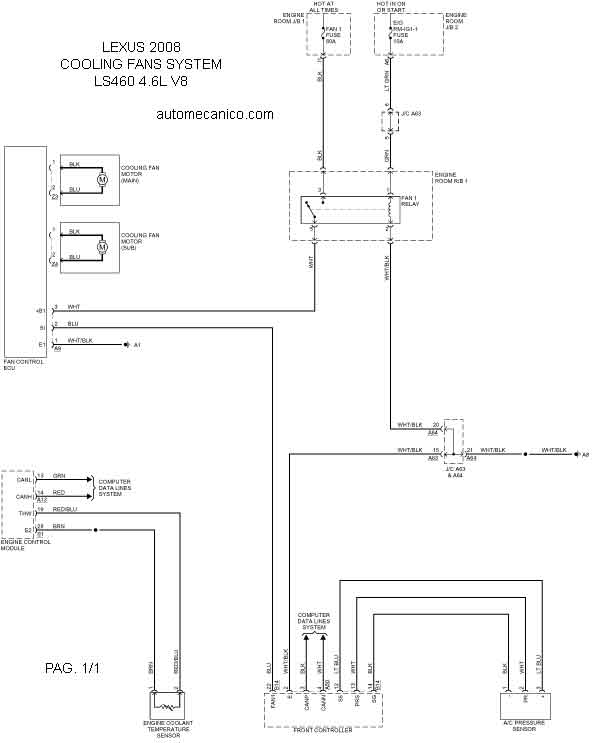

2008 | LS460 4.6L V8 CIL. | COOLING FANS SYSTEM |

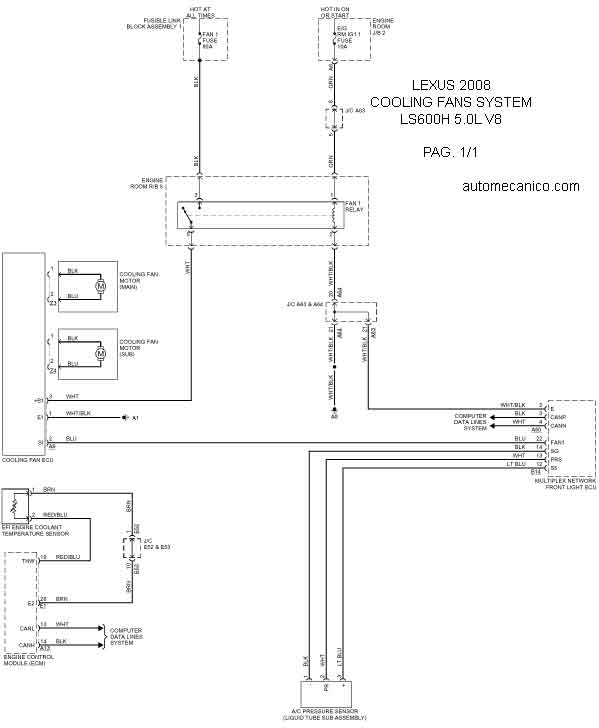

2008 | LS600H 5.0L V8 CIL. | COOLING FANS SYSTEM |

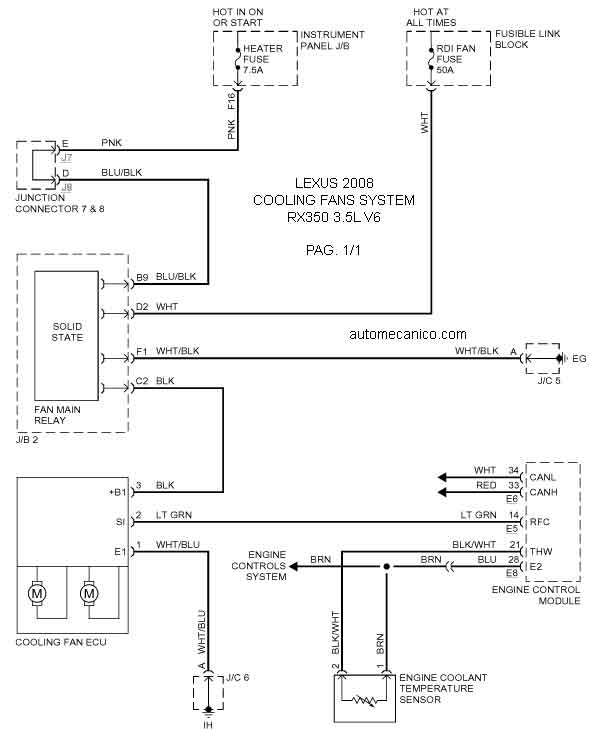

2008 | RX350 3.5L V6 CIL. | COOLING FANS SYSTEM |

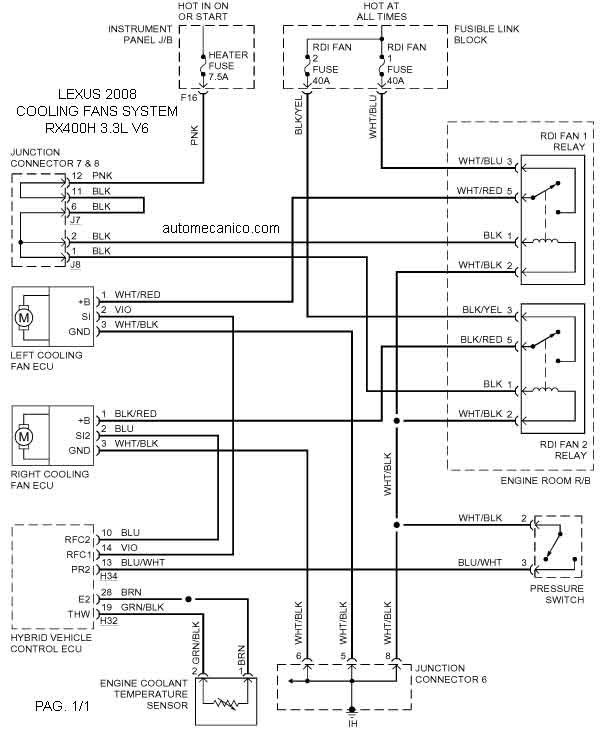

2008 | RX400H 3.3L V6 CIL. | COOLING FANS SYSTEM |
2008 | SC430 4.3L V8 CIL. | COOLING FANS SYSTEM |
