CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - VOLVO - 2008 |
DIAGRAMAS: VOLVO - Cooling Fans system - 2008 - Mecanica Automotriz - |
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: VOLVO 2008 - |
YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |
2008 | S80 3.0L L6 CIL. | COOLING FANS SYSTEM |

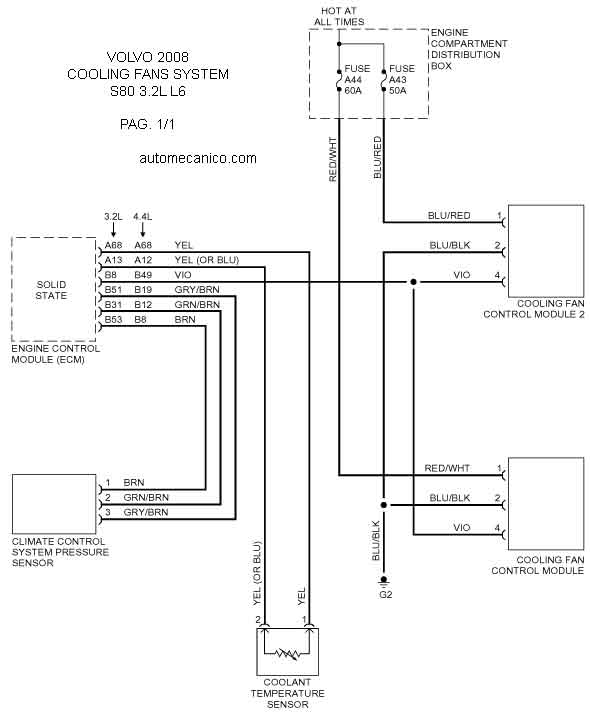

2008 | S80 3.2L L6 CIL. | COOLING FANS SYSTEM |

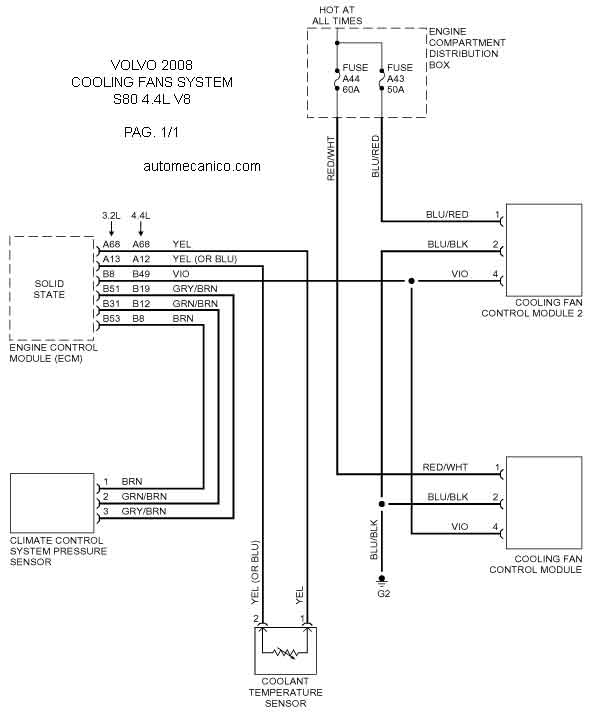

2008 | S80 4.4L V8 CIL. | COOLING FANS SYSTEM |

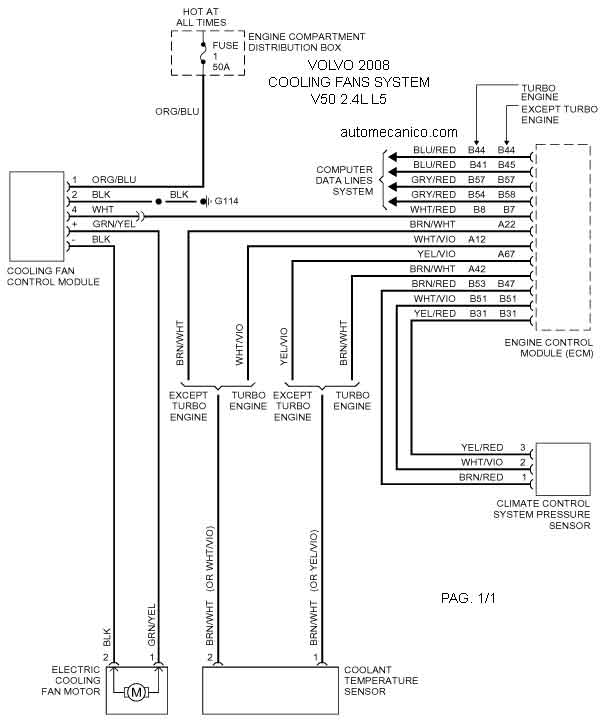

2008 | V50 2.4L L5 CIL. | COOLING FANS SYSTEM |
2008 | V50 2.5L L5 CIL. | COOLING FANS SYSTEM |

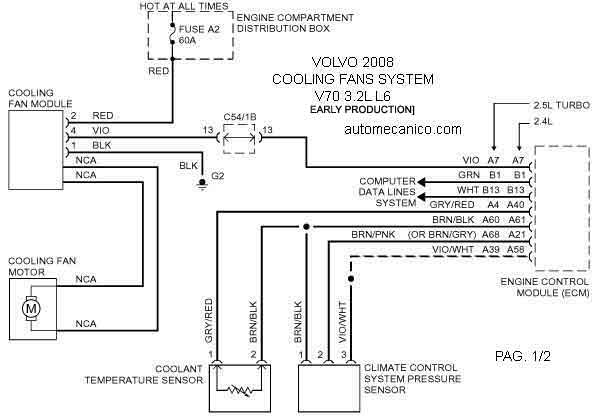

2008 | V70 3.2L L6 CIL. [EARLY PRODUCTION] | COOLING FANS SYSTEM |

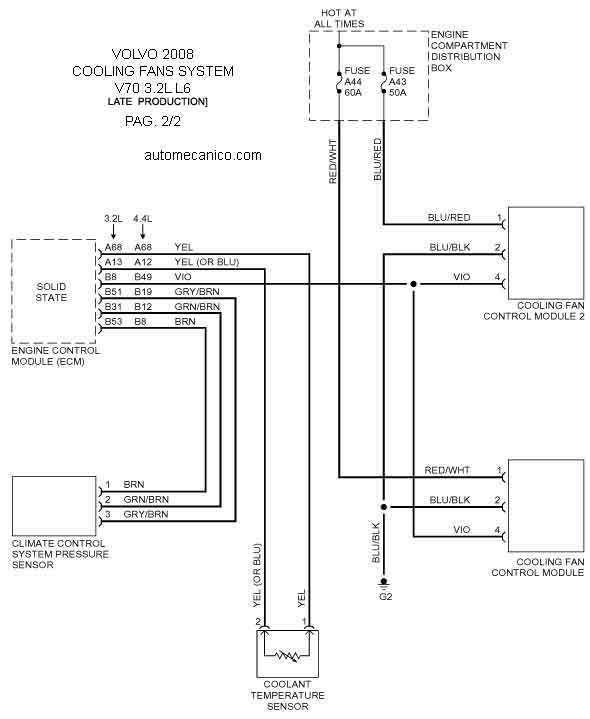

2008 | V70 3.2L L6 CIL. [LATE PRODUCTION] | COOLING FANS SYSTEM |

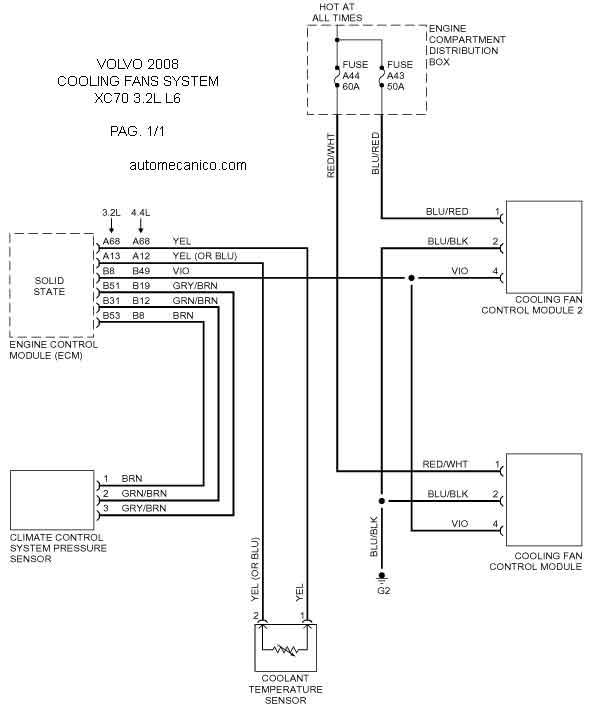

2008 | XC70 3.2L L6 CIL. | COOLING FANS SYSTEM |
2008 | XC90 3.2L L6 CIL. | COOLING FANS SYSTEM |
2008 | XC90 4.0L V8 | COOLING FANS SYSTEM |
