CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - BMW - 2003 |
DIAGRAMAS: BMW - Cooling Fans system - 2003 - Mecanica Automotriz - |
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: BMW 2003 - |
YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |

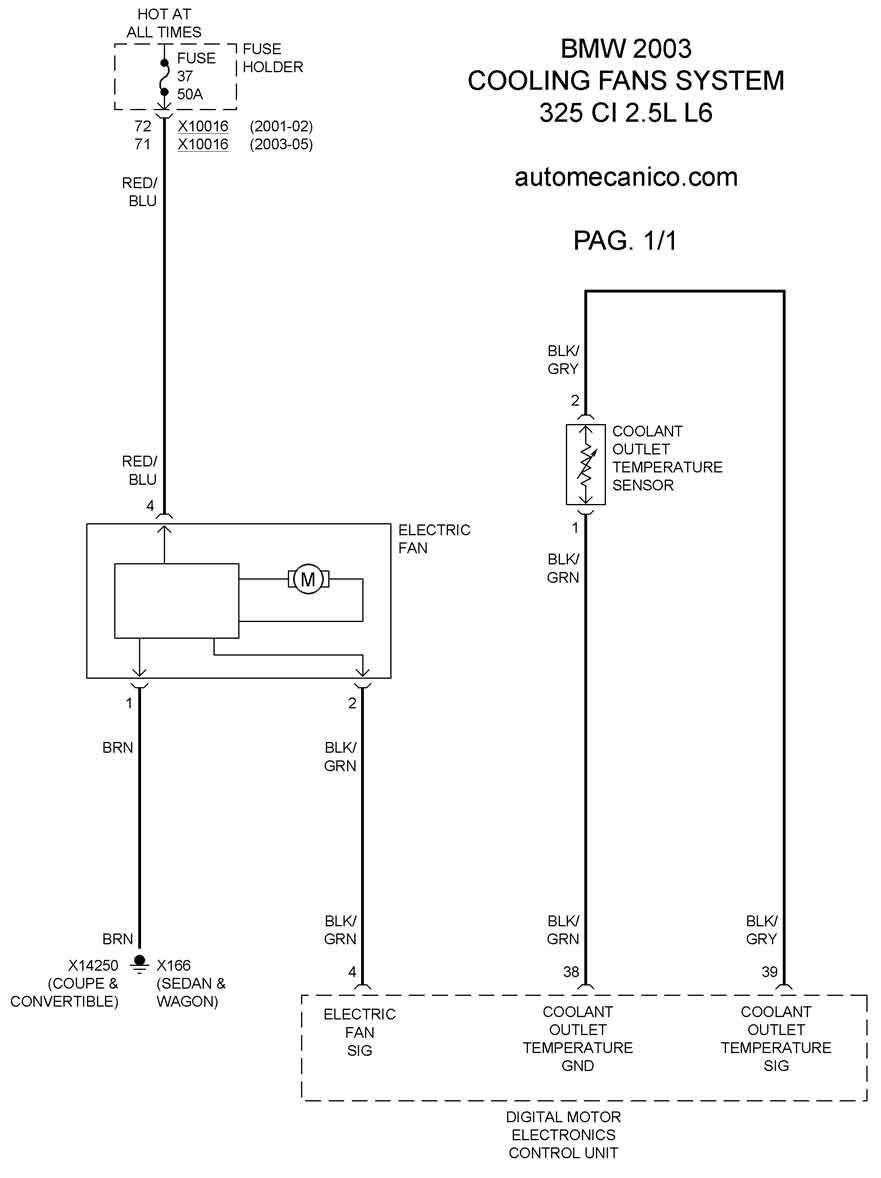

2003 | 325 CI 2.5L L6 CIL. | COOLING FANS SYSTEM |

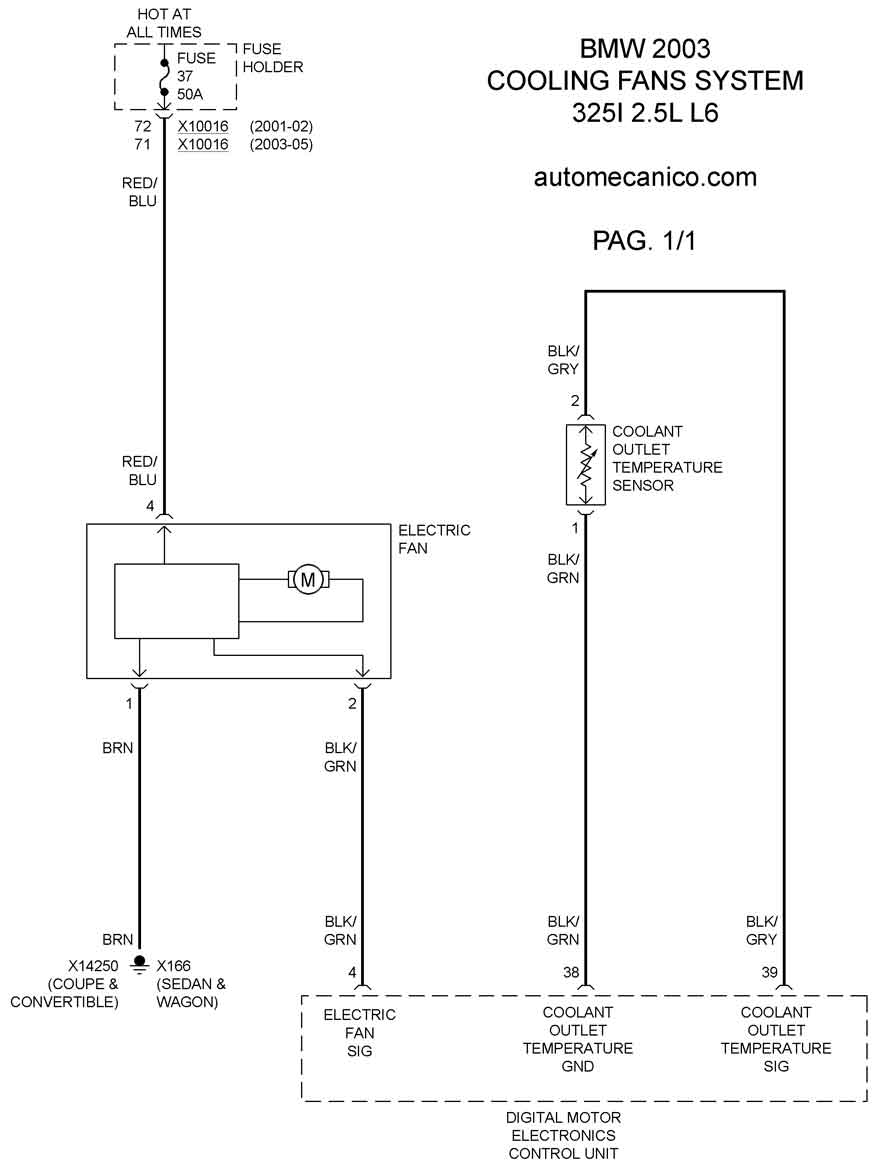

2003 | 325 I 2.5L L6 CIL. | COOLING FANS SYSTEM |

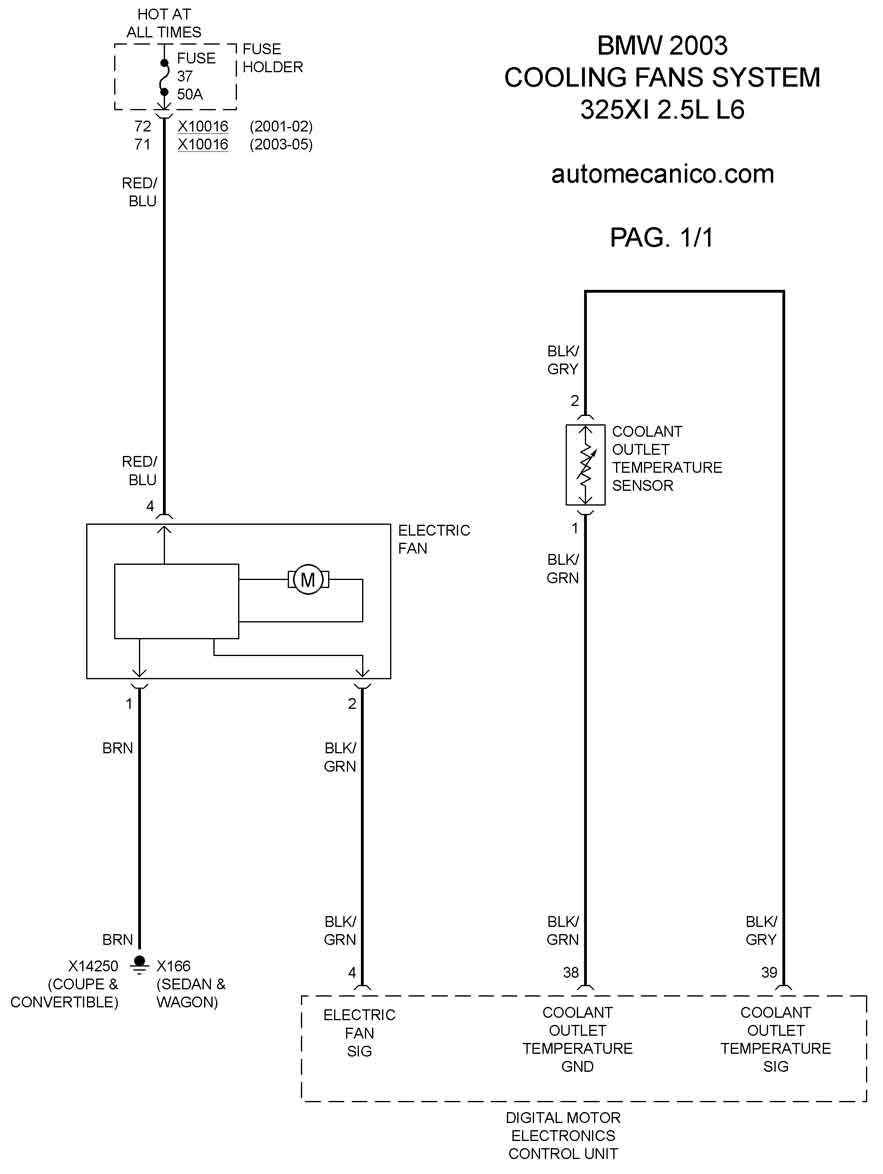

2003 | 325 XI 2.5L L6 CIL. | COOLING FANS SYSTEM |

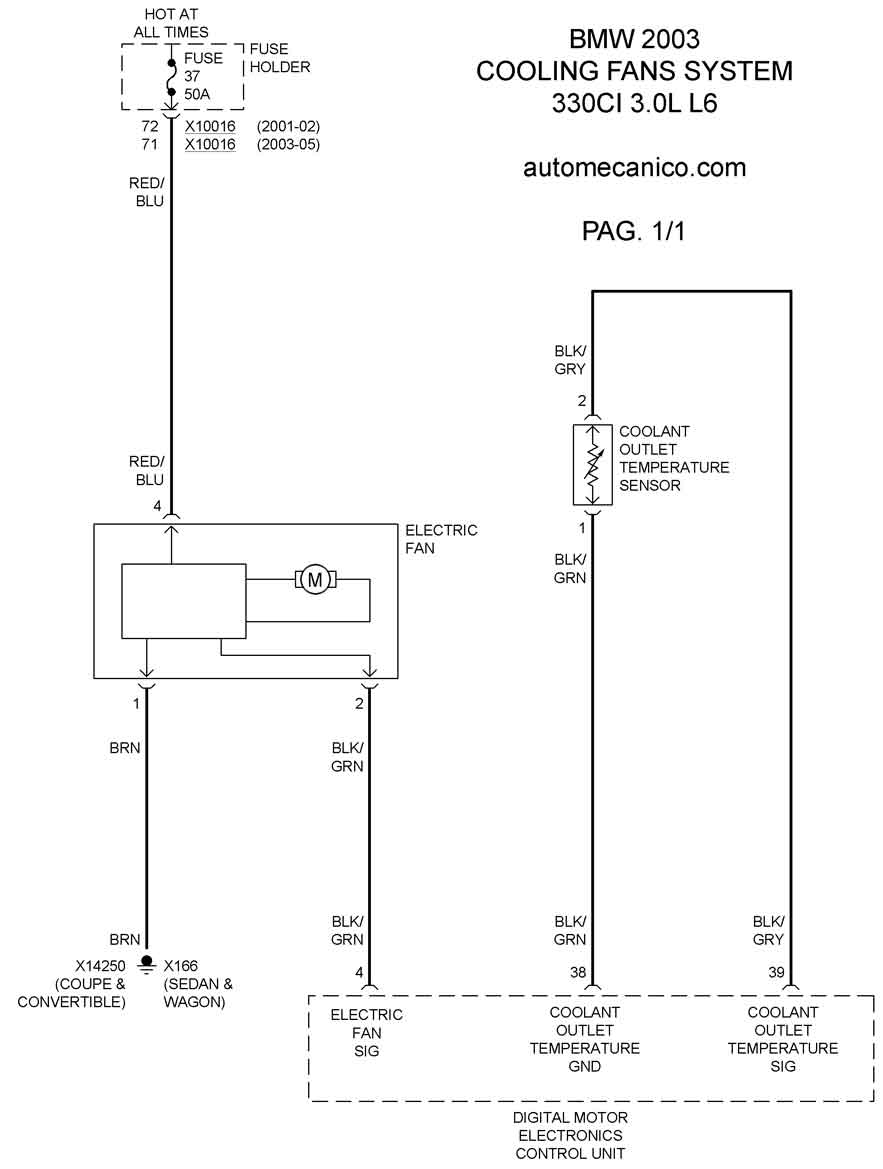

2003 | 330 CI 3.0L L6 CIL. | COOLING FANS SYSTEM |

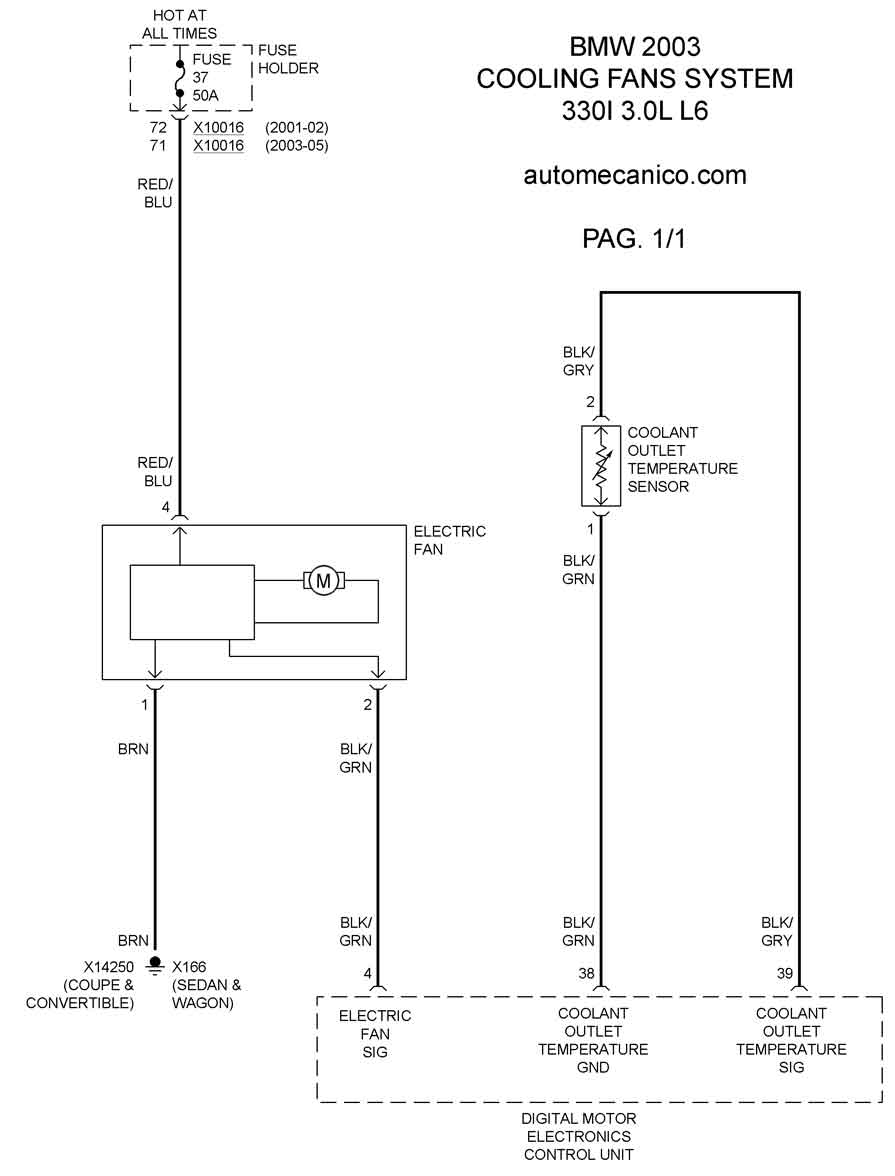

2003 | 330 I 3.0L L6 CIL. | COOLING FANS SYSTEM |

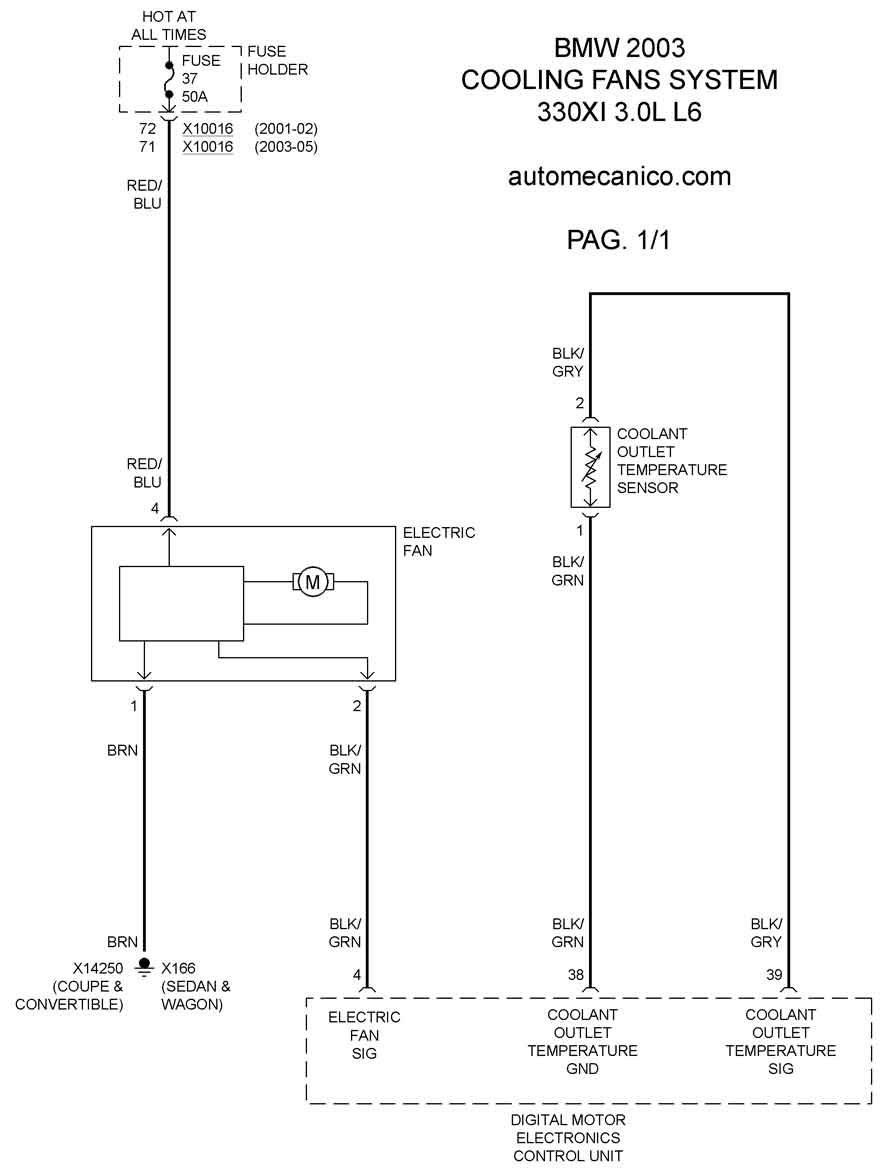

2003 | 330 XI 3.0L L6 CIL. | COOLING FANS SYSTEM |

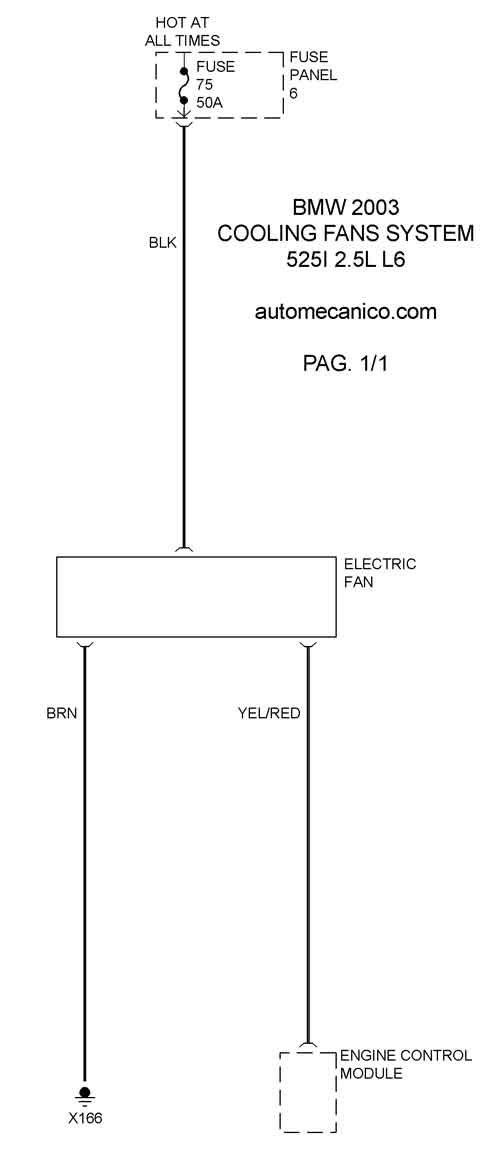

2003 | 525 I 2.5L L6 CIL. | COOLING FANS SYSTEM |

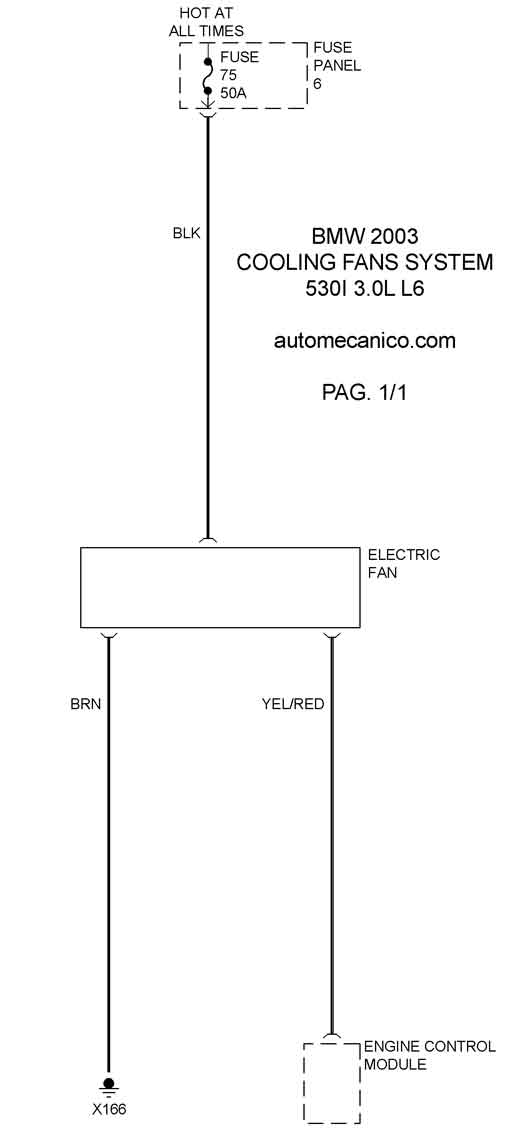

2003 | 530 I 3.0L L6 CIL. | COOLING FANS SYSTEM |
