CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - JAGUAR - 2003

DIAGRAMAS: JAGUAR - Cooling Fans system - 2003 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: JAGUAR 2003 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

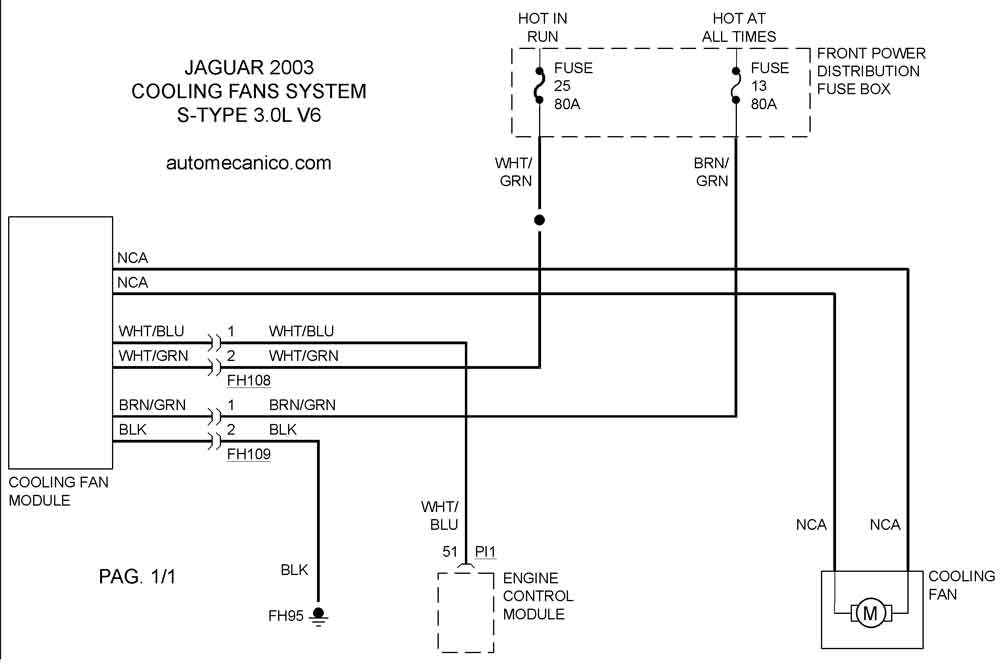

2003 S-TYPE - 3.0L V6 CIL. COOLING FANS SYSTEM

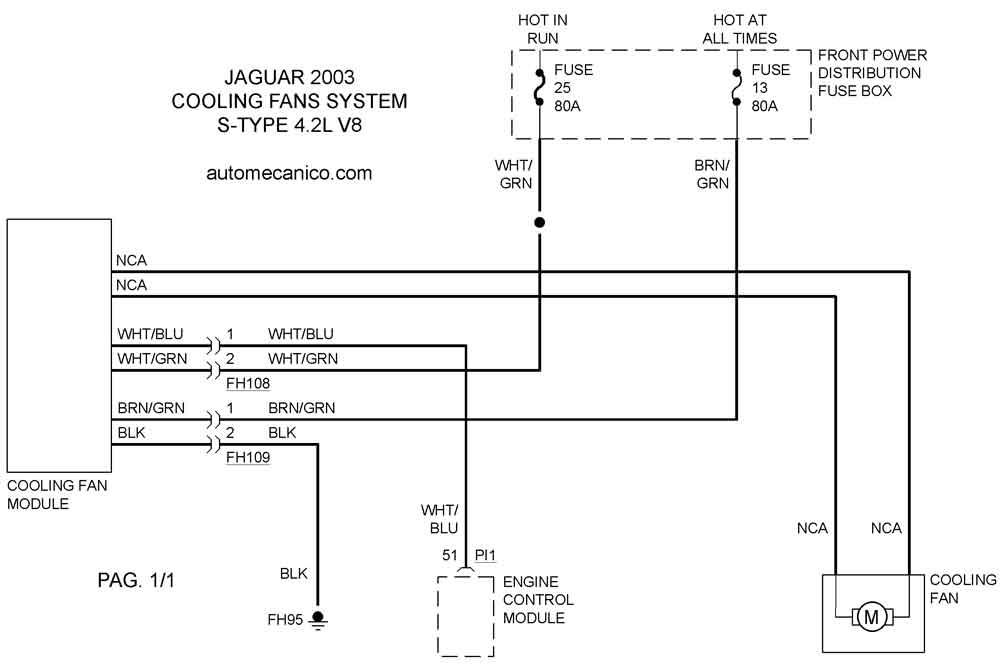

2003 S-TYPE - 4.2L V8 CIL COOLING FANS SYSTEM
2003 XJ8 - 4.0L V8 CIL. COOLING FANS SYSTEM

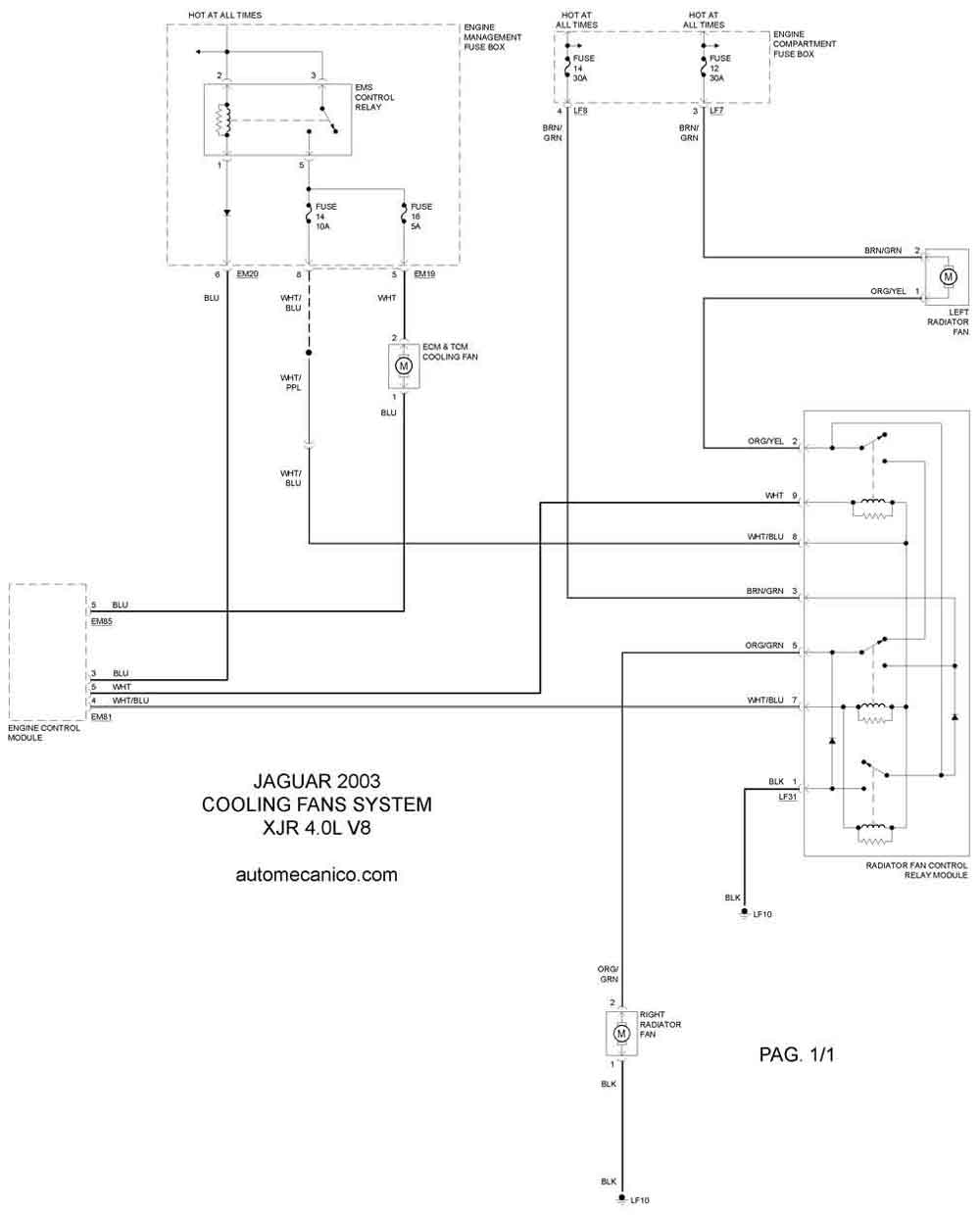

2003 XJR - 4.0L V8 CIL. COOLING FANS SYSTEM

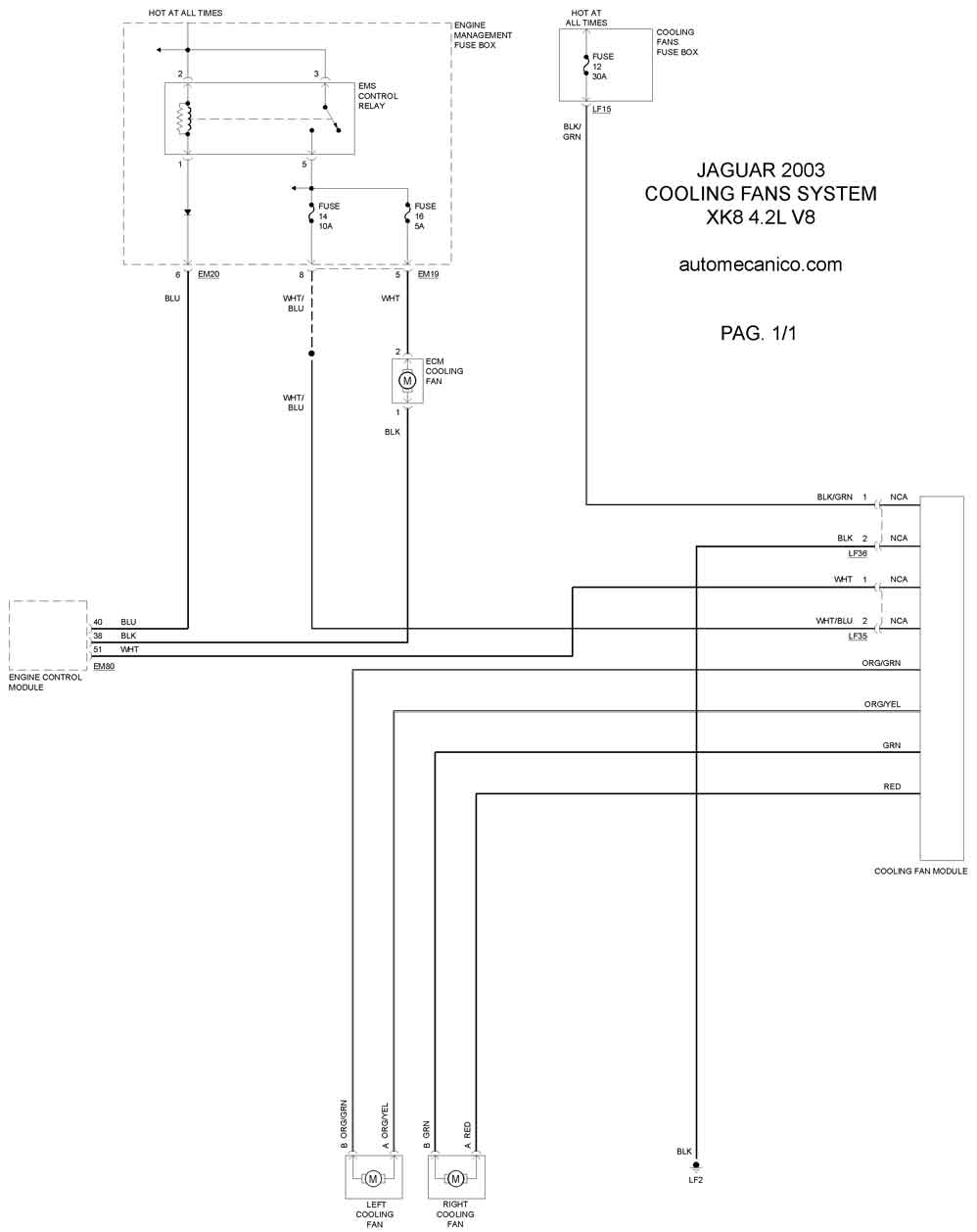

2003 XK8 - 4.2L V8 CIL. COOLING FANS SYSTEM

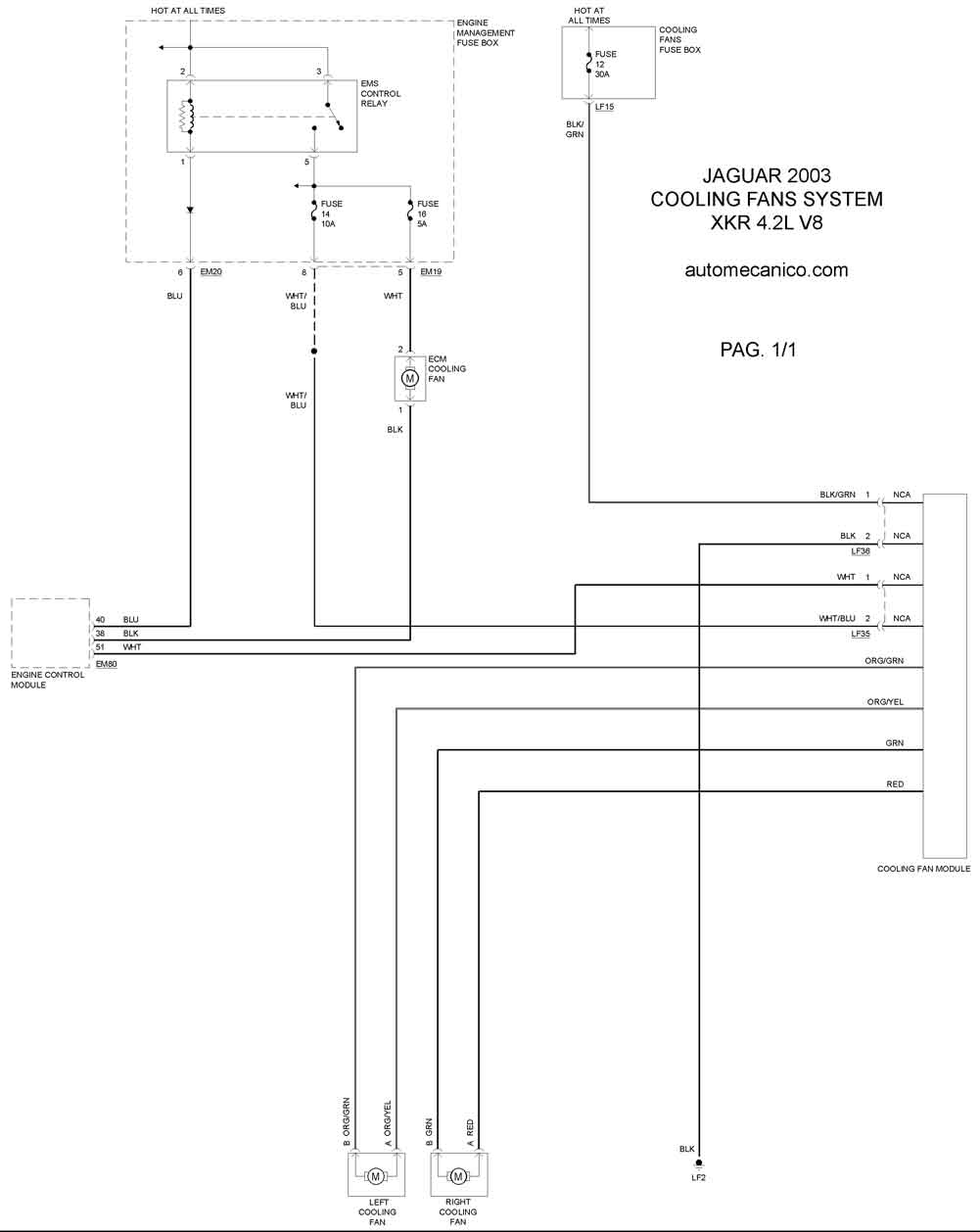

2003 XKR - 4.2L V8 CIL COOLING FANS SYSTEM
2003 X-TYPE - 2.5L V6 CIL. COOLING FANS SYSTEM

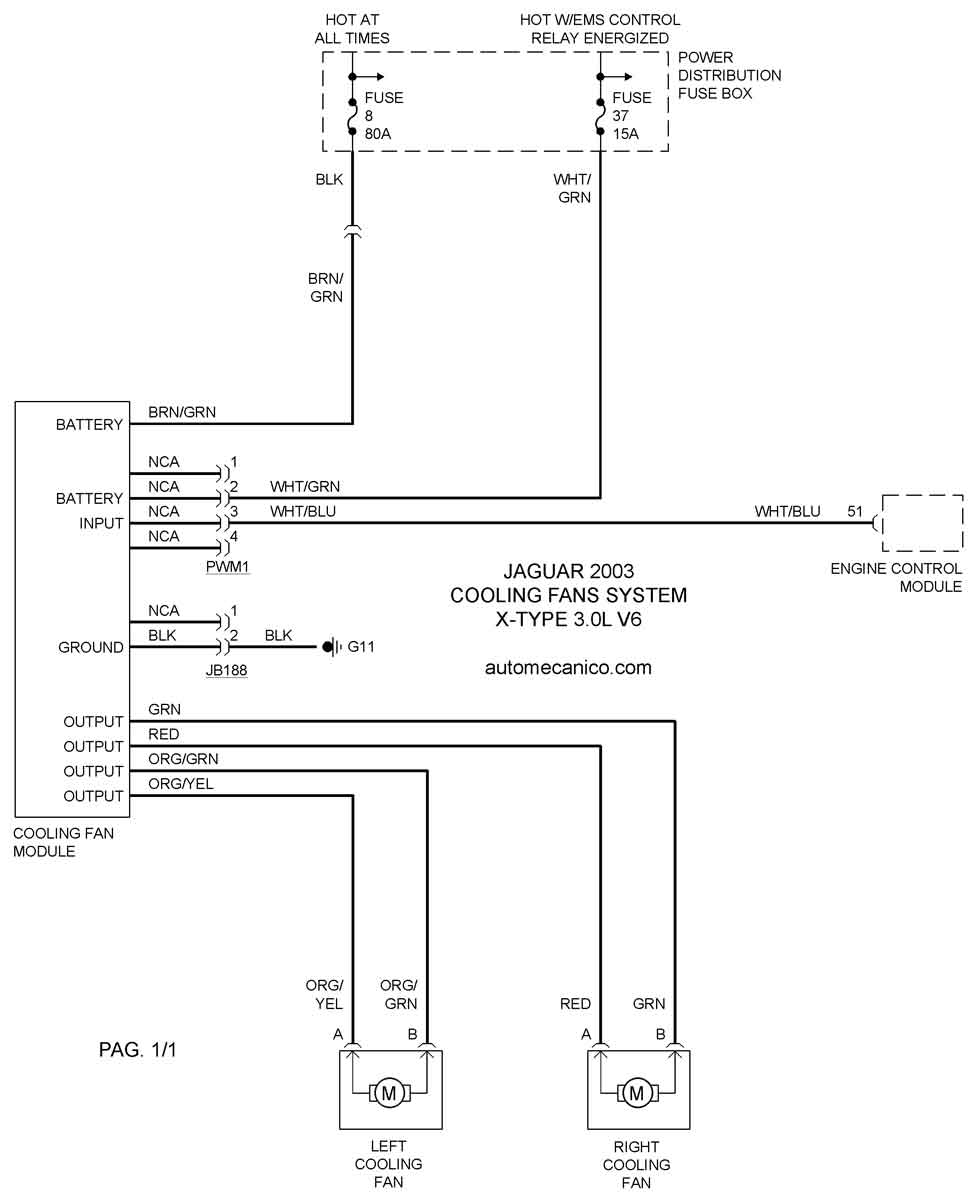

2003 X-TYPE - 3.0L V6 CIL. COOLING FANS SYSTEM
