| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - VOLVO - 2003 |
DIAGRAMAS: VOLVO - Cooling Fans system - 2003 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos traen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan. etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: VOLVO 2003 - |
| YEAR | MODELO | DIAG. ELECT. Ventilador - Abanico |

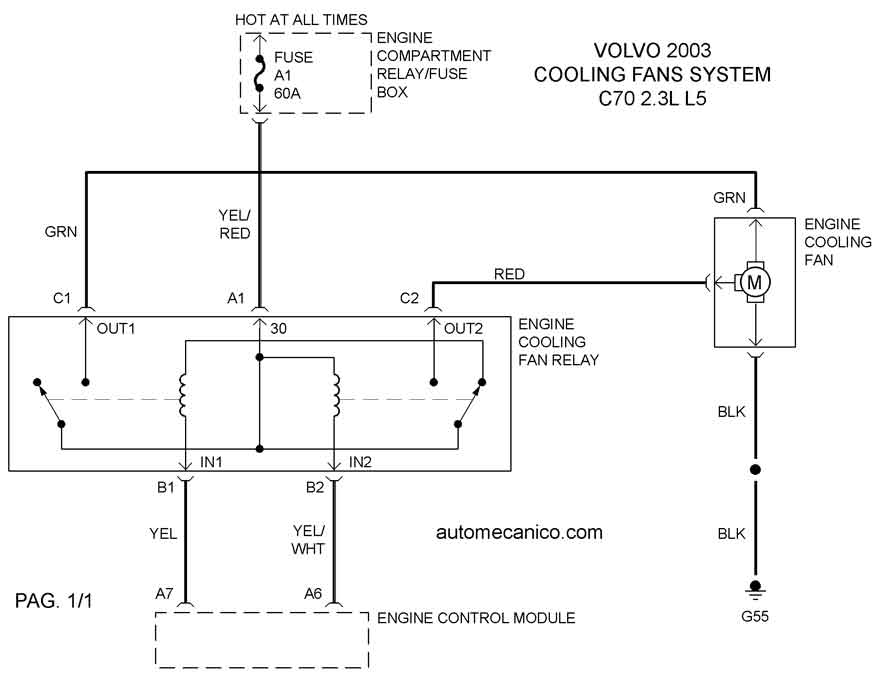

| 2003 | C70 - 2.3L L5 CIL. | COOLING FANS SYSTEM |

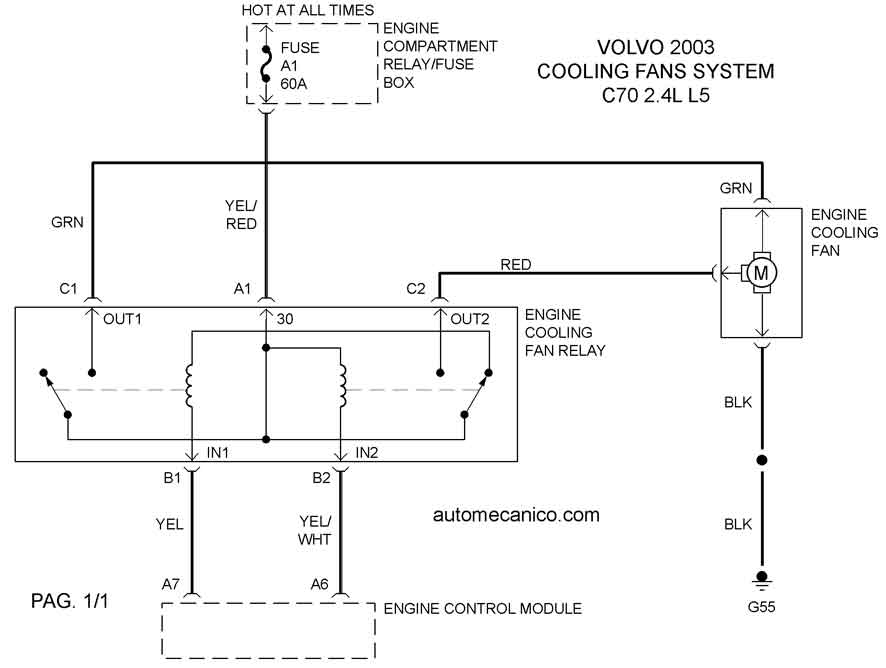

| 2003 | C70 - 2.4L L5 CIL. | COOLING FANS SYSTEM |

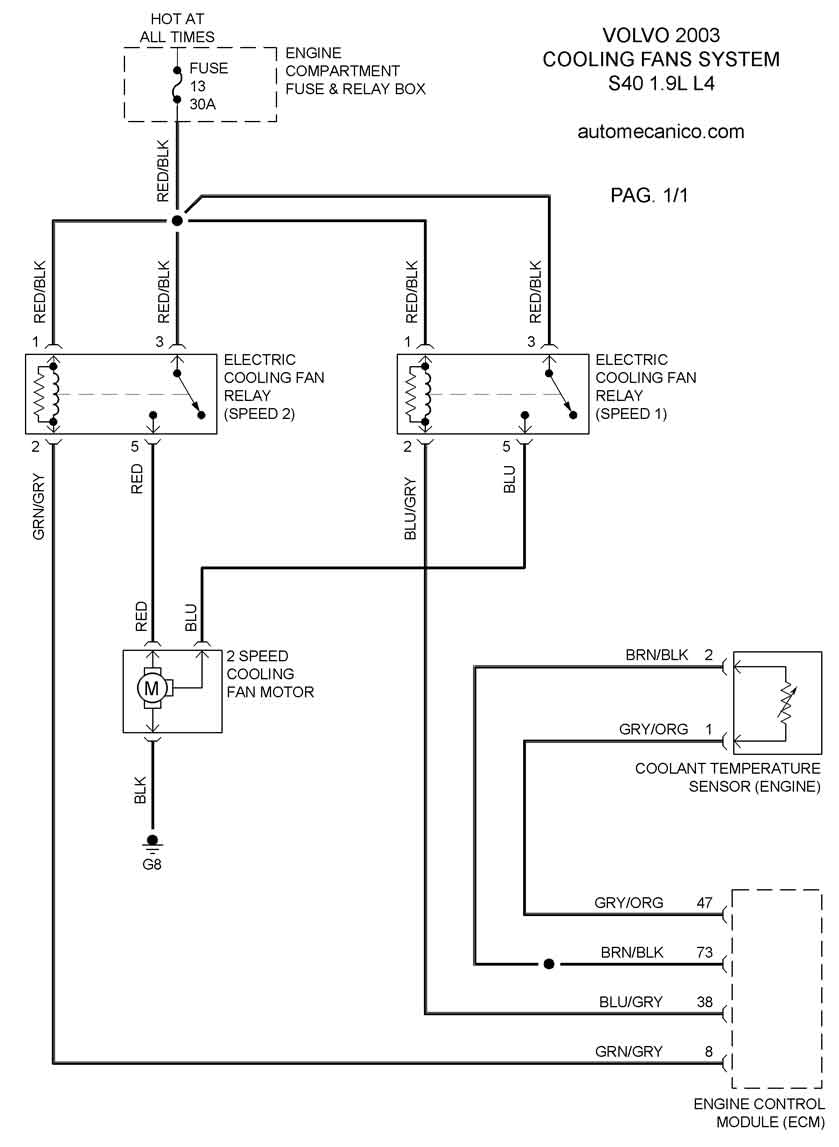

| 2003 | S40 - 1.9L L4 CIL. | COOLING FANS SYSTEM |

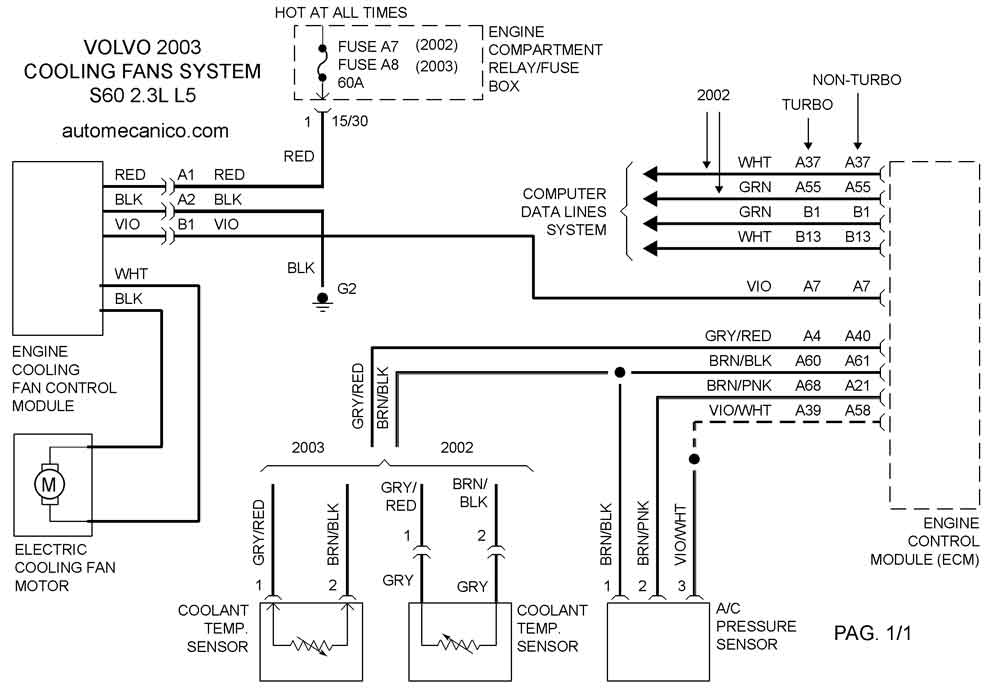

| 2003 | S60 - 2.3L L5 CIL. | COOLING FANS SYSTEM |

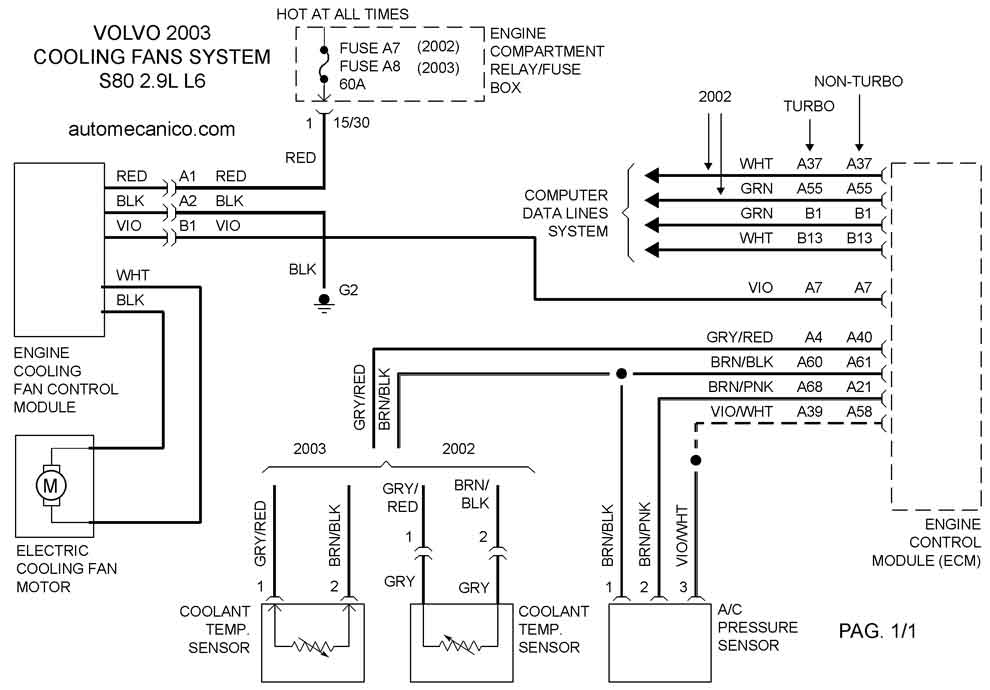

| 2003 | S80 - 2.9L L6 CIL. | COOLING FANS SYSTEM |
| 2003 | V40 - 1.9L L4 CIL. | COOLING FANS SYSTEM |
| 2003 | V70 - 2.3L L5 CIL. | COOLING FANS SYSTEM |

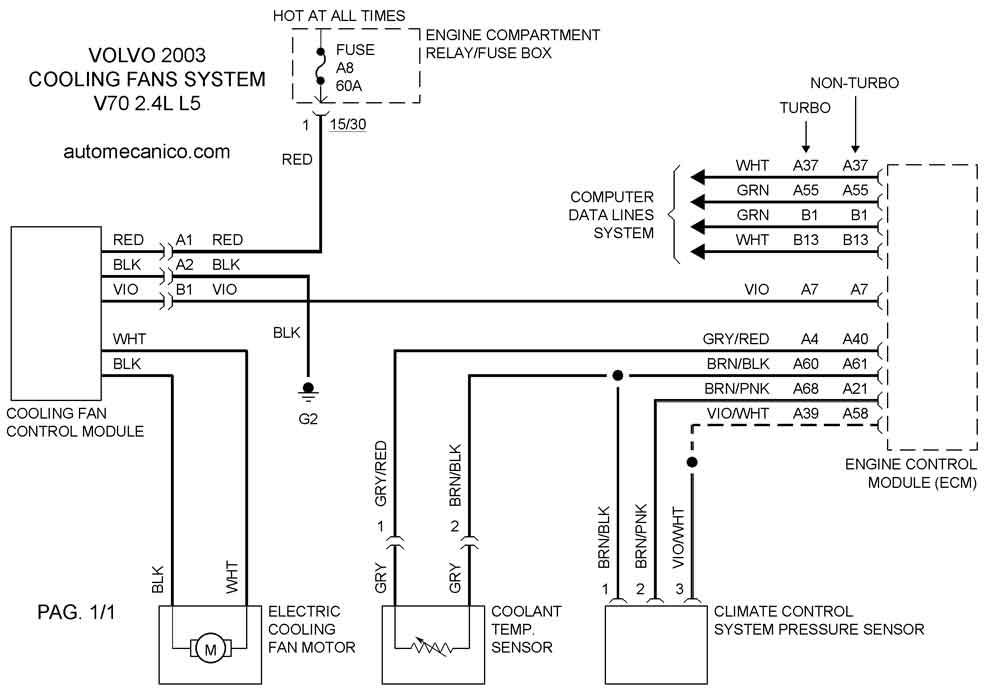

| 2003 | V70 - 2.4L L5 CIL. | COOLING FANS SYSTEM |

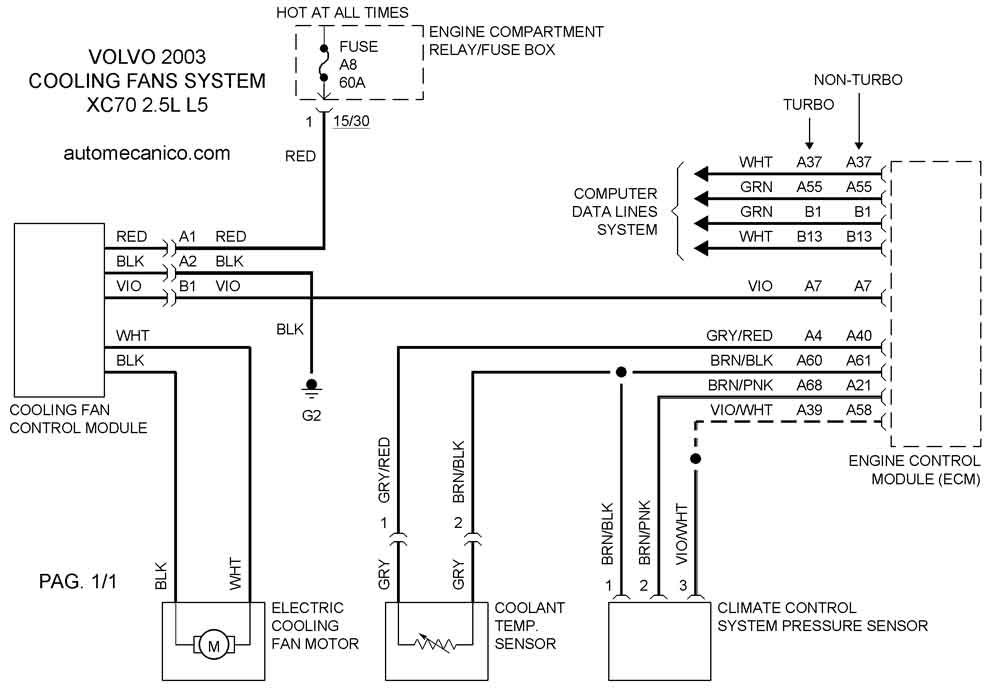

| 2003 | XC70 - 2.5L L5 CIL. | COOLING FANS SYSTEM |

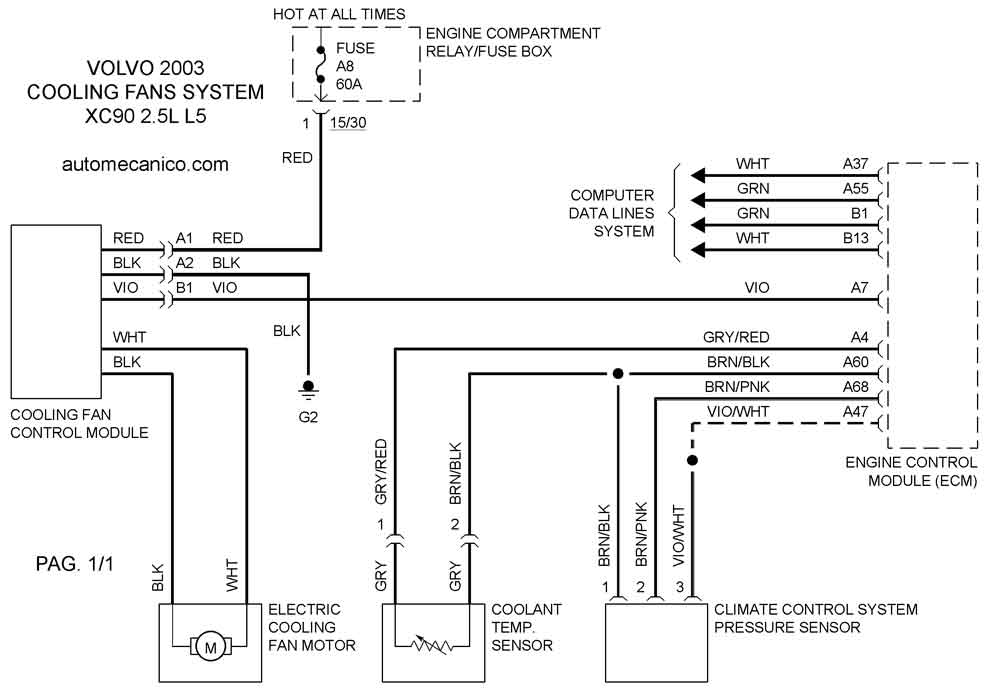

| 2003 | XC90 - 2.5L L5 CIL. | COOLING FANS SYSTEM |

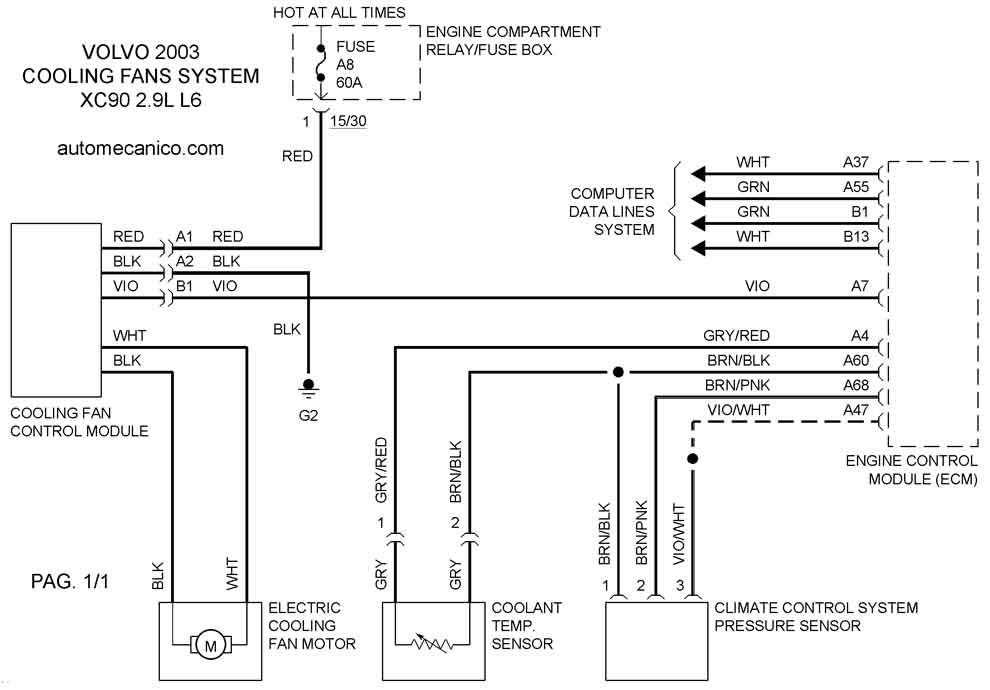

| 2003 | XC90 - 2.9L L6 CIL. | COOLING FANS SYSTEM |
