DIAGRAMAS / ESQUEMAS : GMC - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: GMC 1995 - |
| YEAR | MODELO | DIAGRAMA |

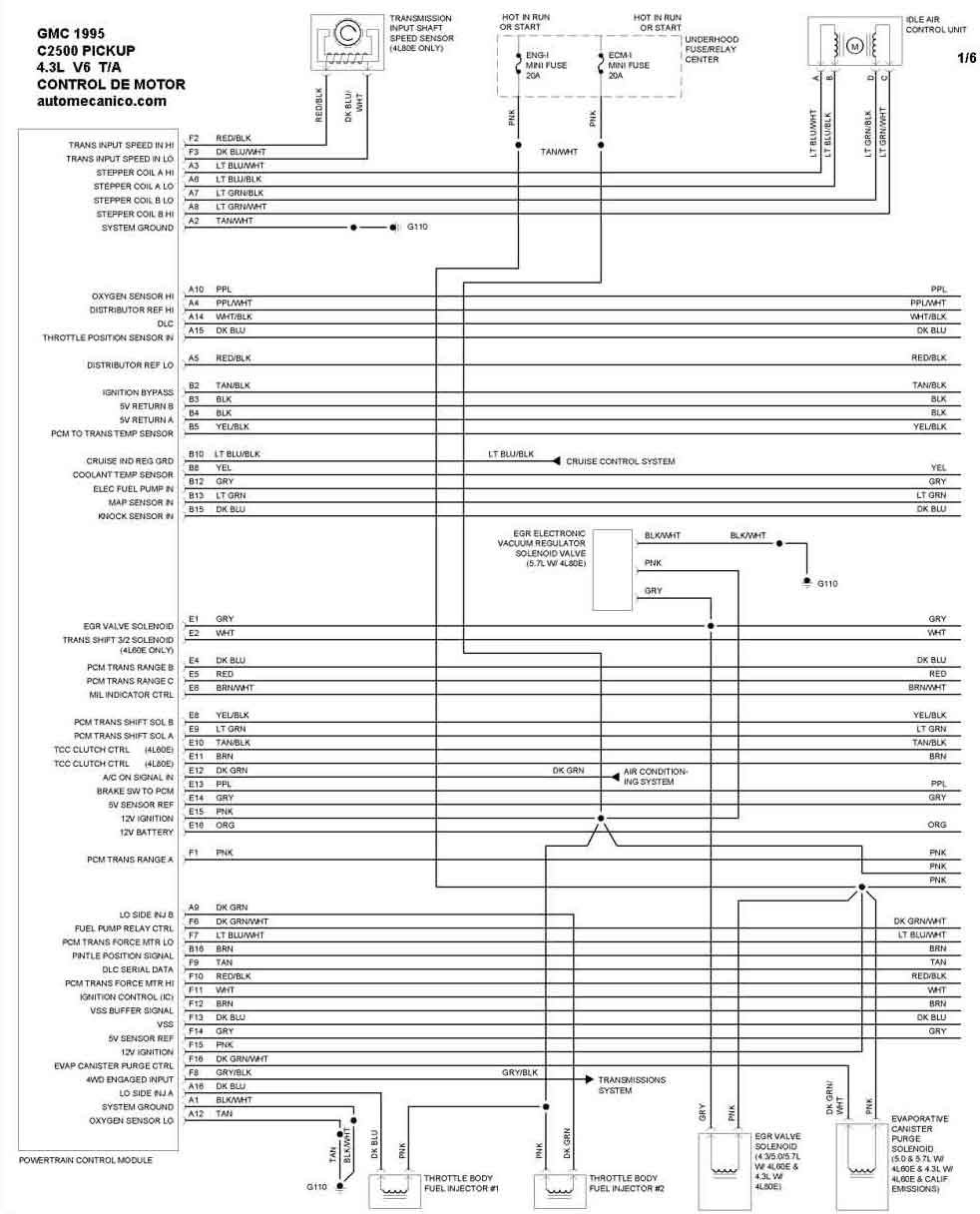

| 1995 | C2500 PICKUP 4.3L V6 T/A 1/6 | CONTROL DEL MOTOR |

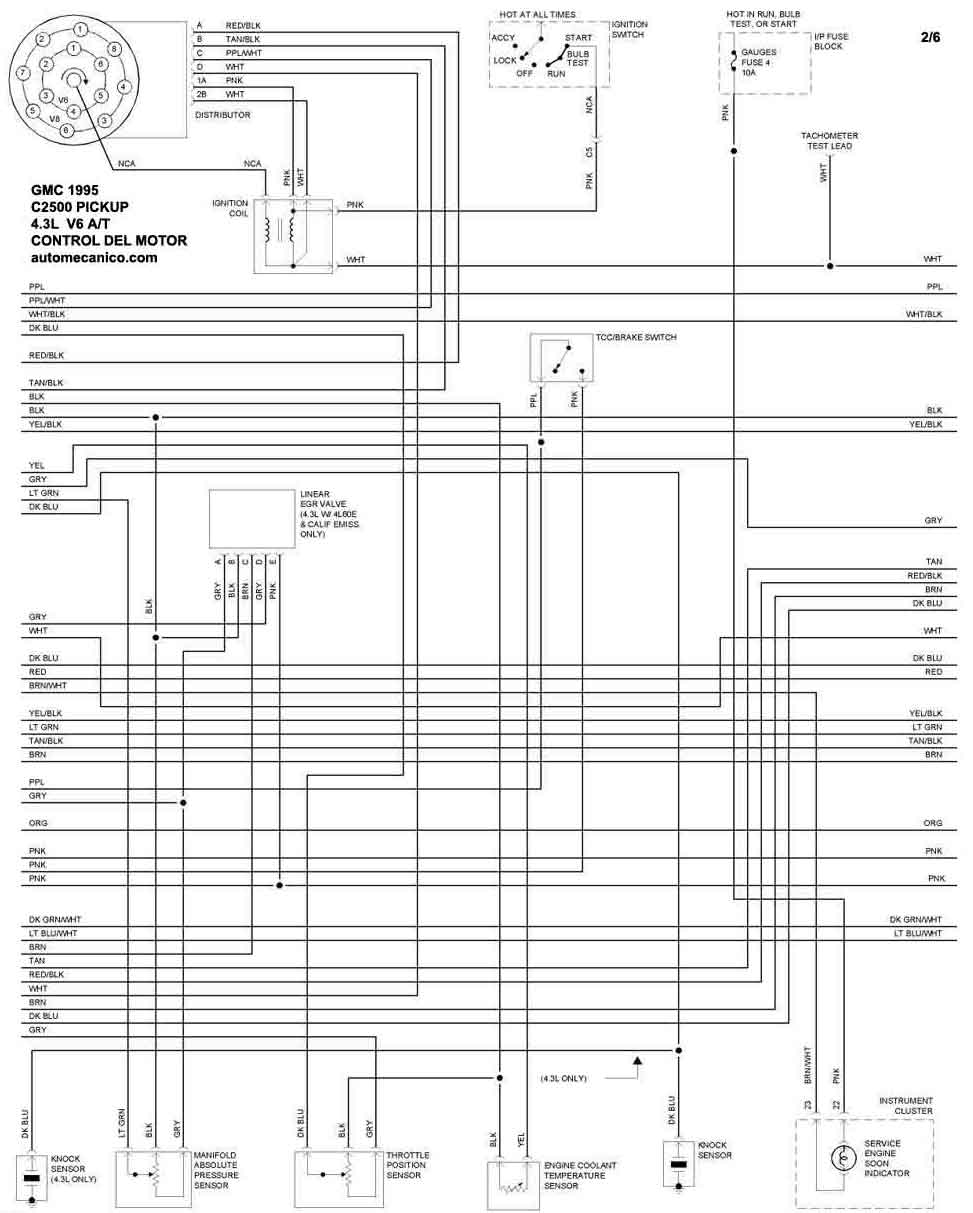

| 1995 | C2500 PICKUP 4.3L V6 T/A. 2/6 | CONTROL DEL MOTOR |
| 1995 | C2500 PICKUP 4.3L V6 T/A. 3/6 | CONTROL DEL MOTOR |

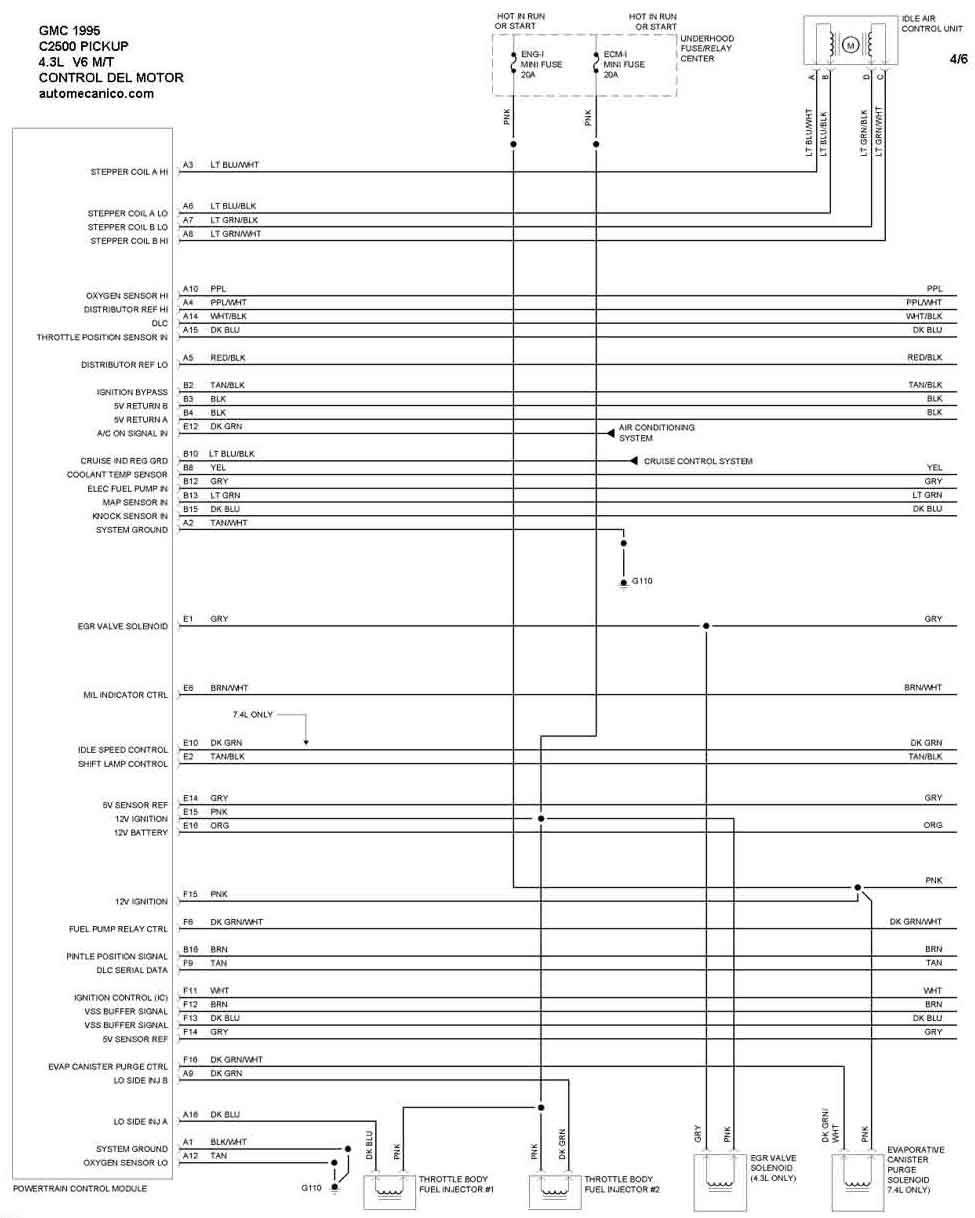

| 1995 | C2500 PICKUP 4.3L V6 T/M. 4/6 | CONTROL DEL MOTOR |

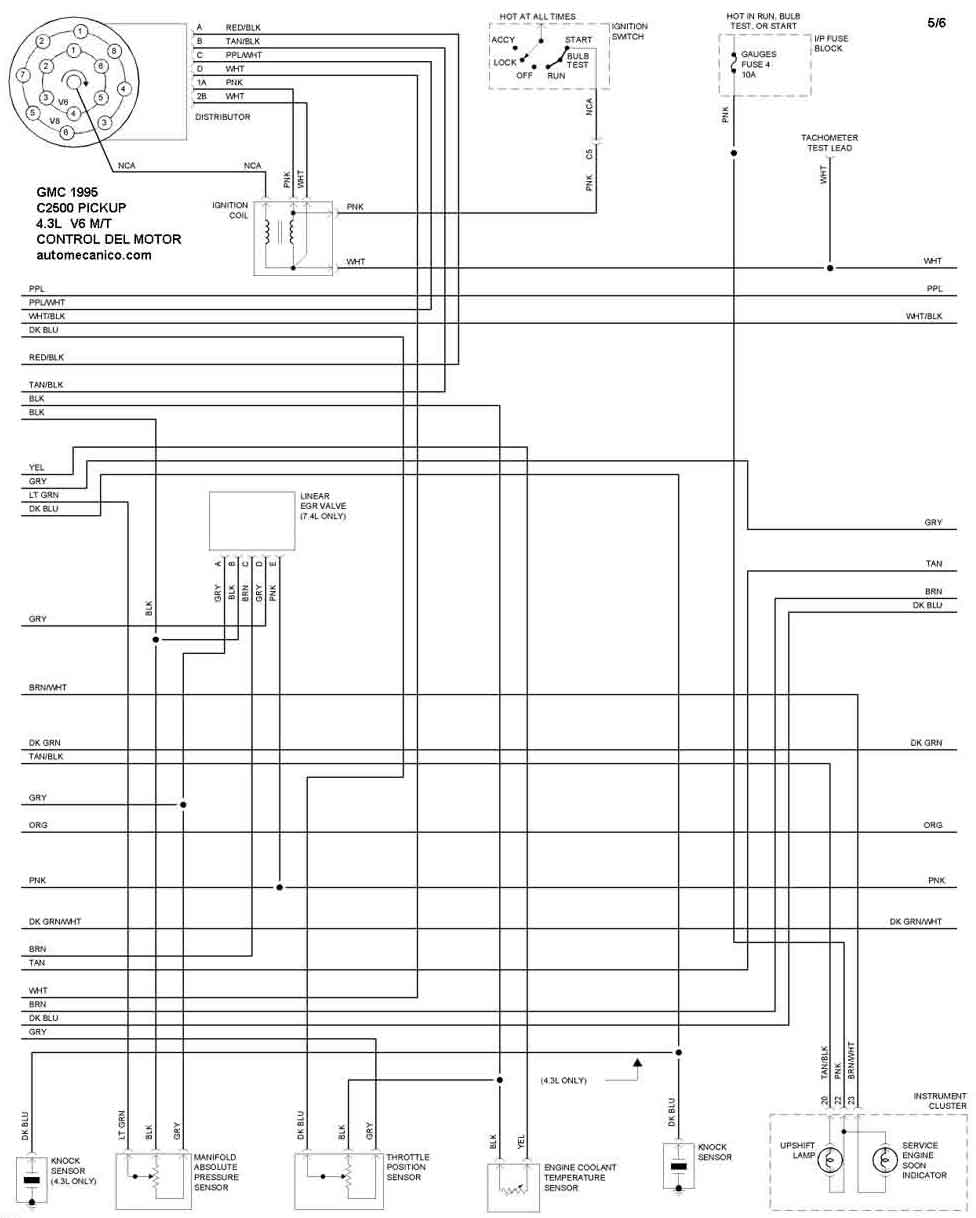

| 1995 | C2500 PICKUP 4.3L V6 T/M. 5/6 | CONTROL DEL MOTOR |

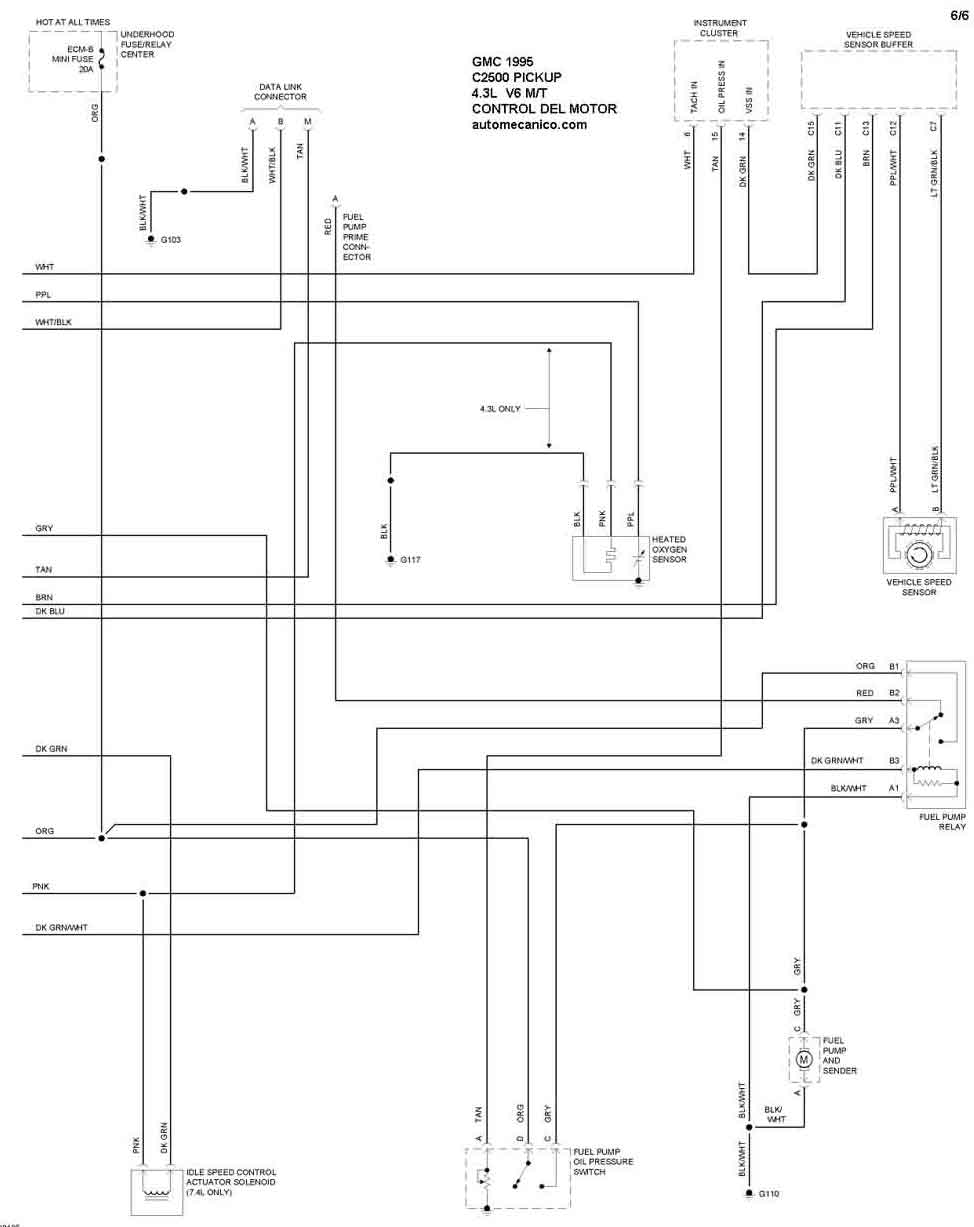

| 1995 | C2500 PICKUP 4.3L V6 T/M.. 6/6 | CONTROL DEL MOTOR |

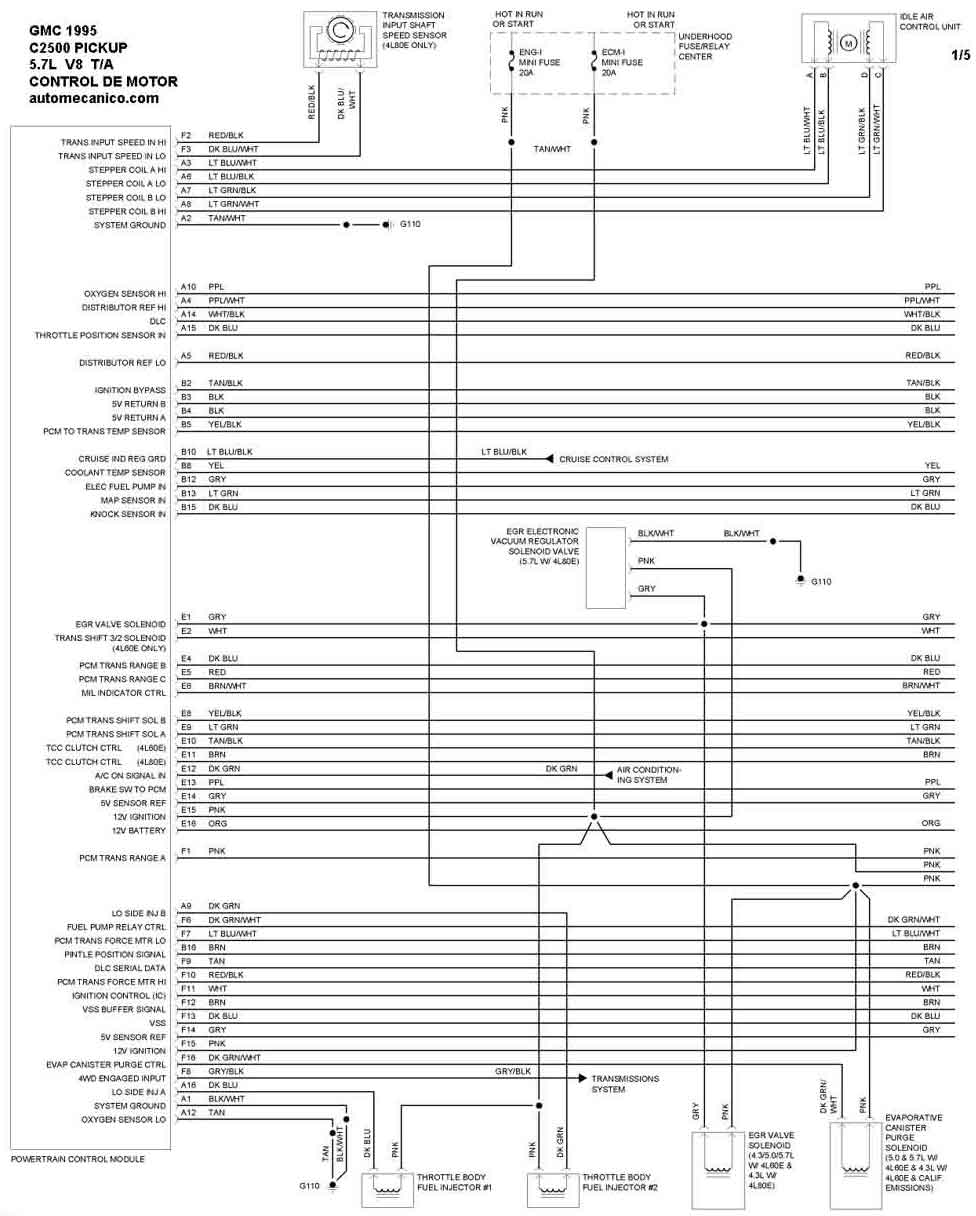

| 1995 | C2500 PICKUP 5.7L V8 T/A 1/5 | CONTROL DEL MOTOR |

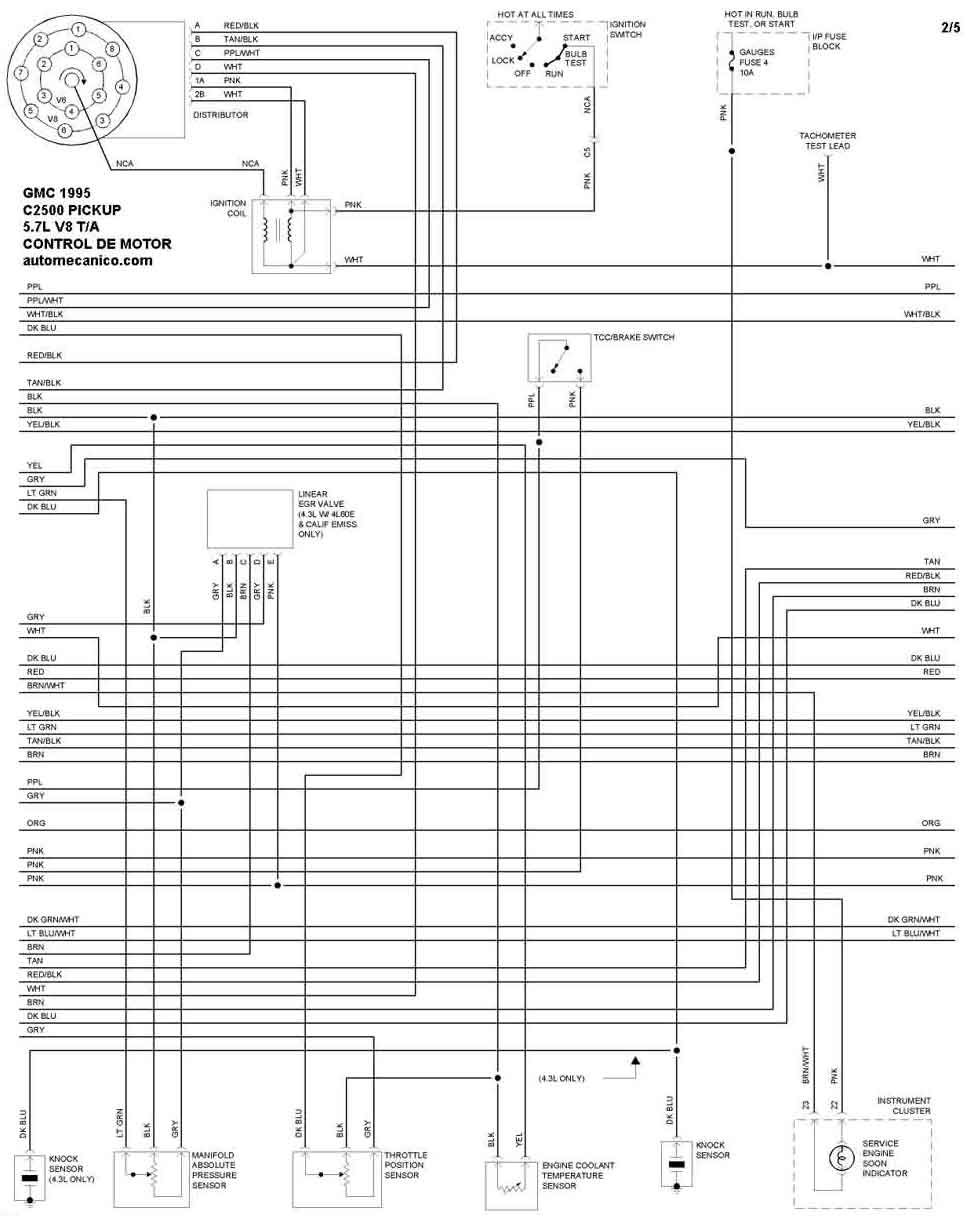

| 1995 | C2500 PICKUP 5.7L V8 T/A. 2/5 | CONTROL DEL MOTOR |

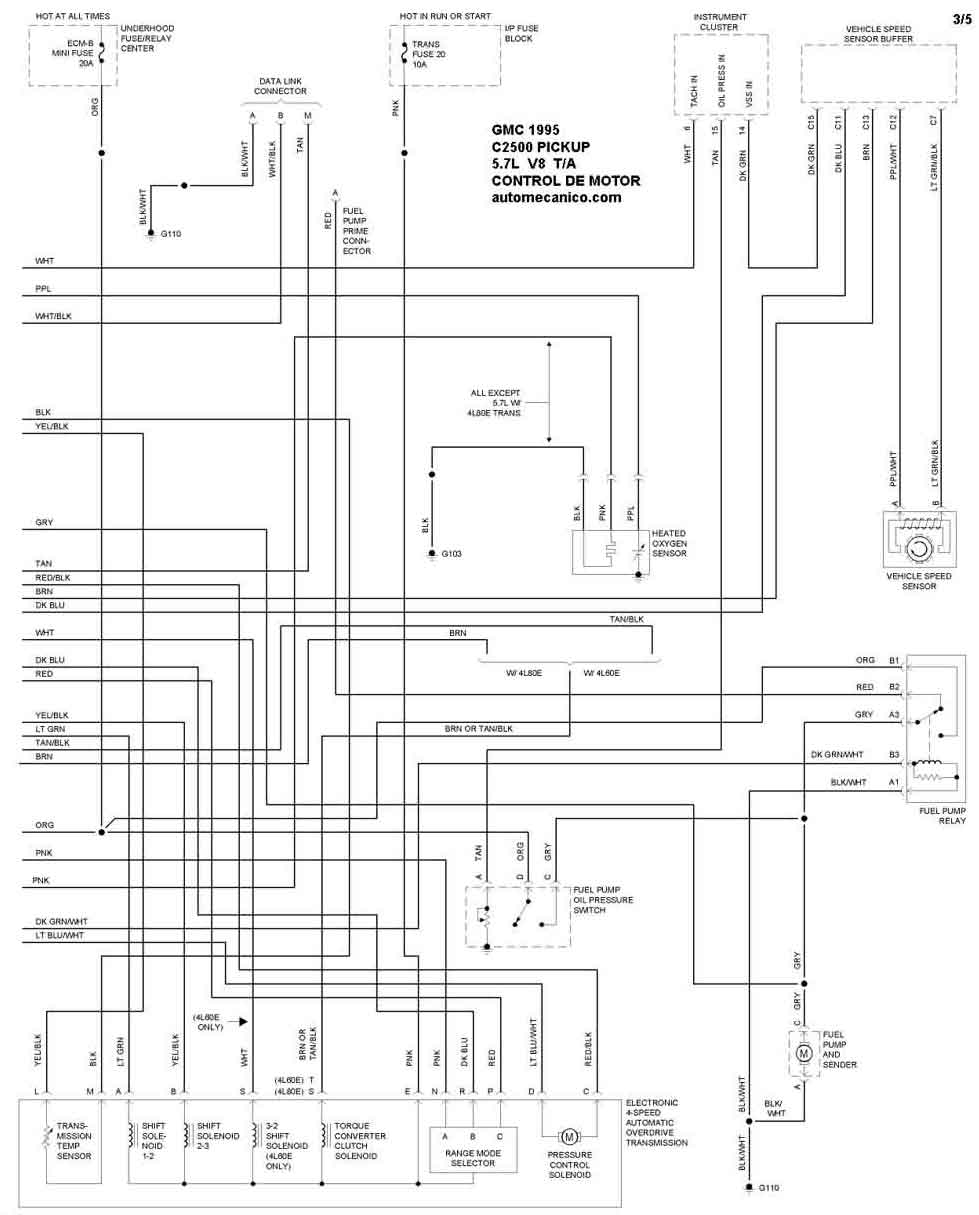

| 1995 | C2500 PICKUP 5.7L V8 T/A 3/5 | CONTROL DEL MOTOR |

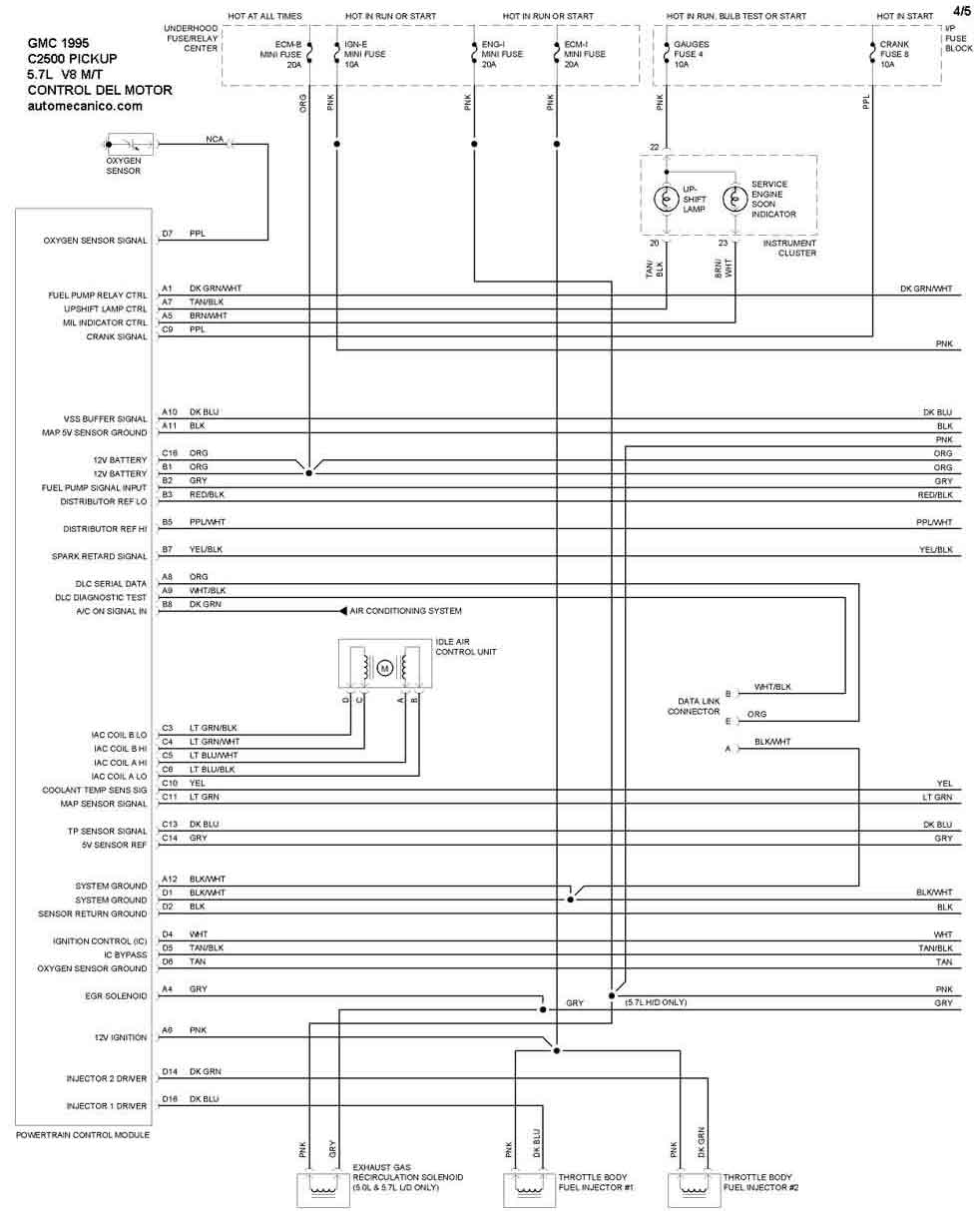

| 1995 | C2500 PICKUP 5.7L V8 T/M. 4/5 | CONTROL DEL MOTOR |

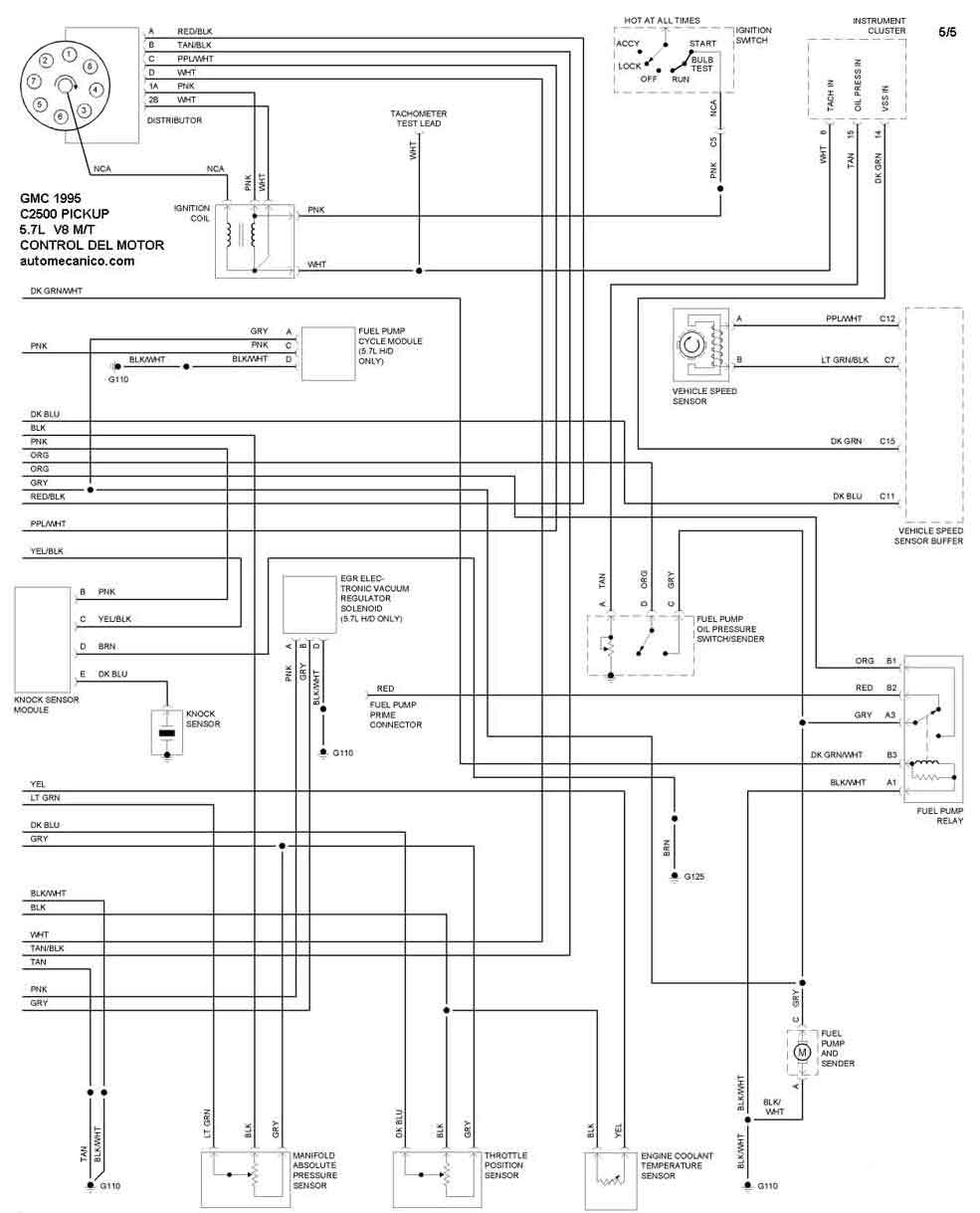

| 1995 | C2500 PICKUP 5.7L V8 T/M. 5/5 | CONTROL DEL MOTOR |
| 1995 | C2500 PICKUP 6.5L V8 Diesel T/A 1/2 | CONTROL DEL MOTOR |
| 1995 | C2500 PICKUP 6.5L V8 Diesel T/A 2/2 | CONTROL DEL MOTOR |

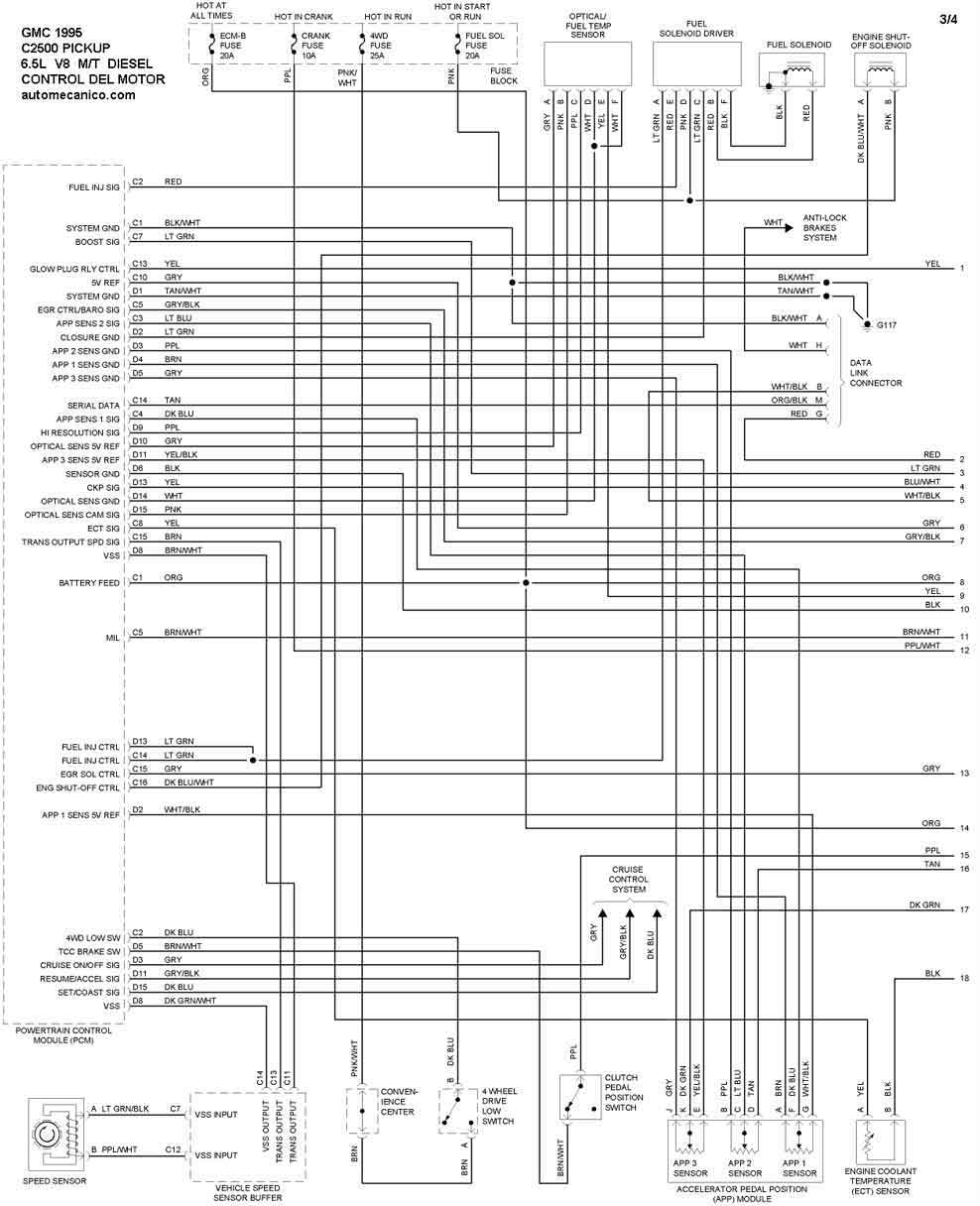

| 1995 | C2500 PICKUP 6.5L V8 Diesel. T/M 1/2 | CONTROL DEL MOTOR |
| 1995 | C2500 PICKUP 6.5L V8 Diesel.T/M. 2/2 | CONTROL DEL MOTOR |

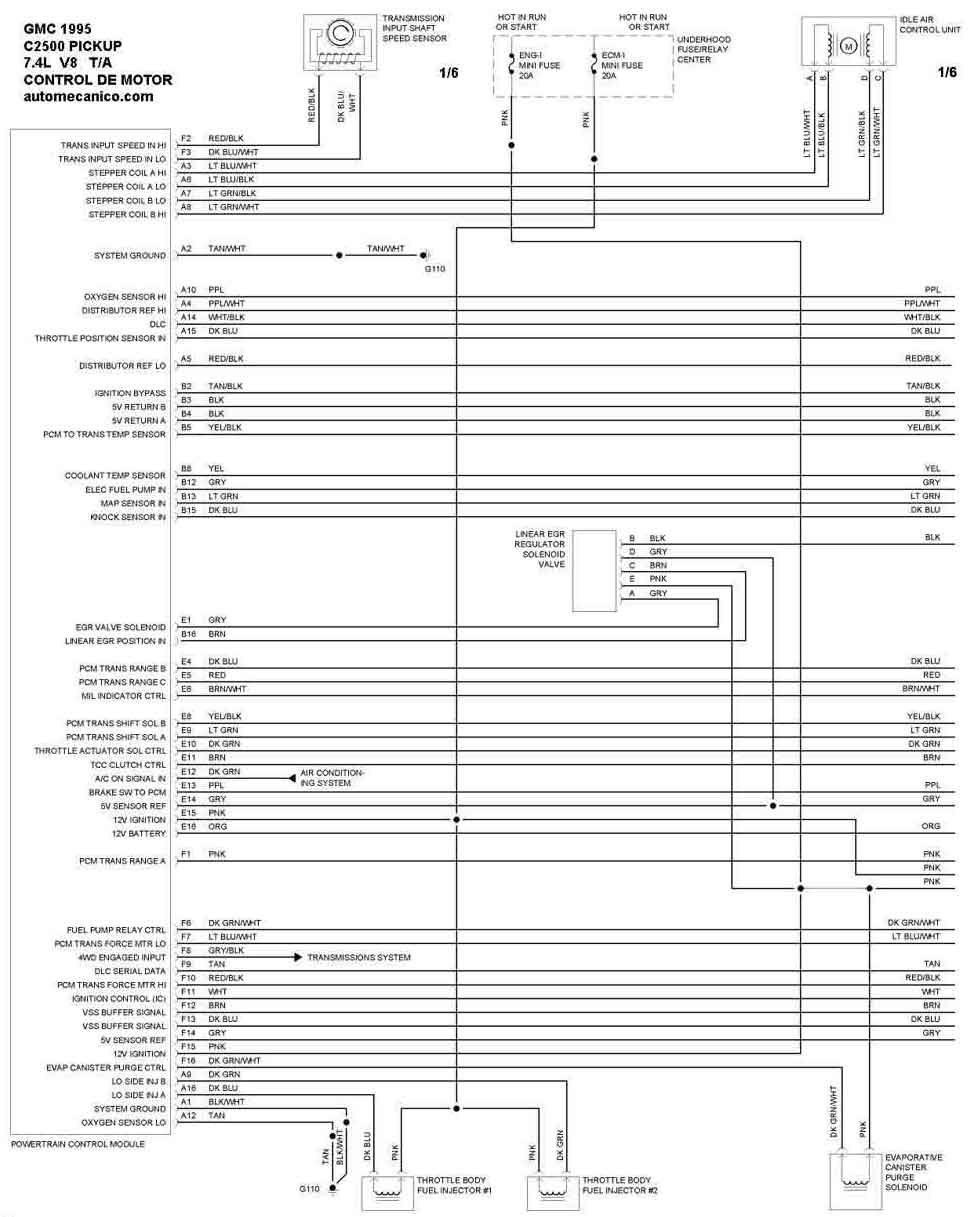

| 1995 | C2500 PICKUP 7.4L V8 T/A 1/6 | CONTROL DEL MOTOR |

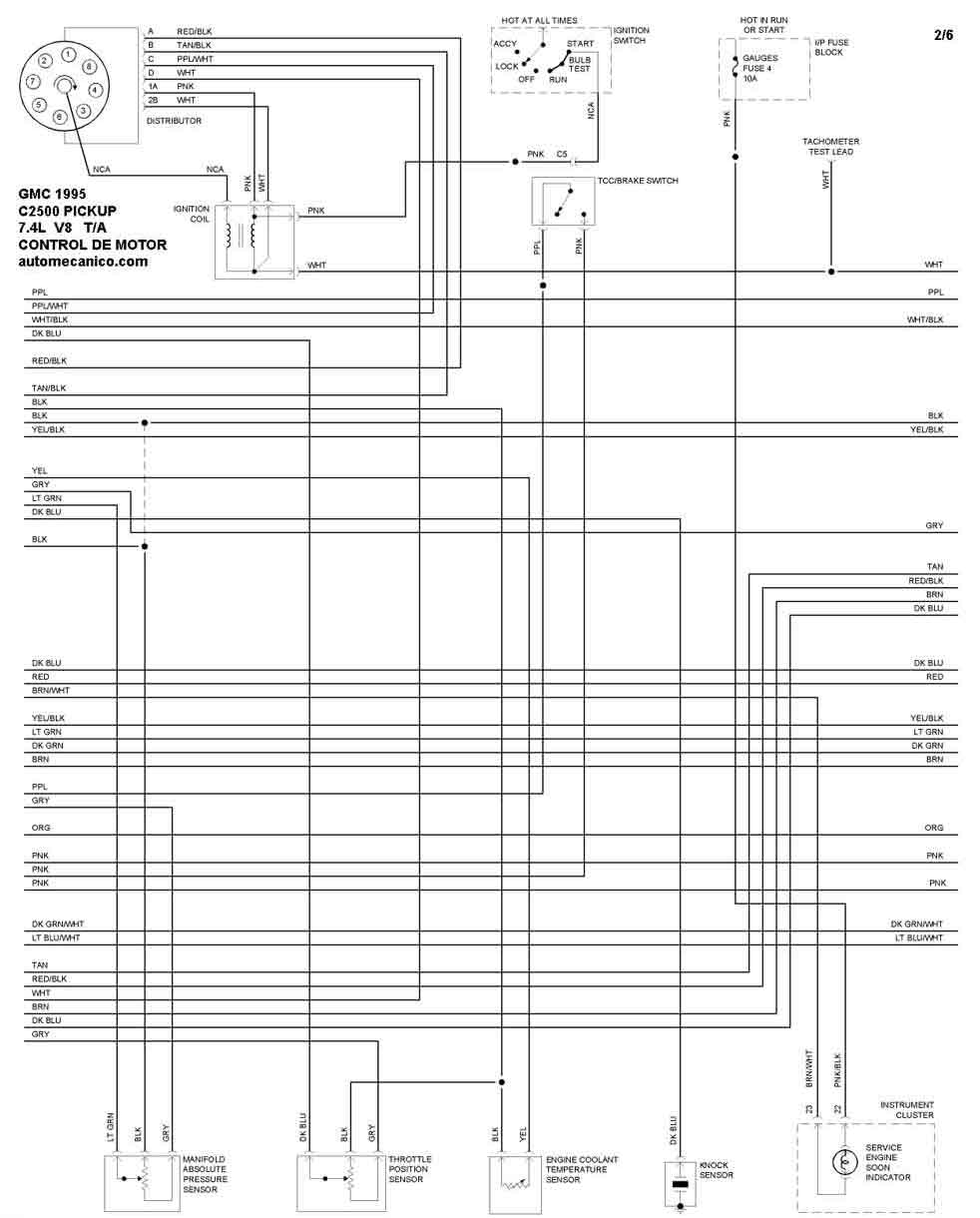

| 1995 | C2500 PICKUP 7.4L V8 T/A. 2/6 | CONTROL DEL MOTOR |

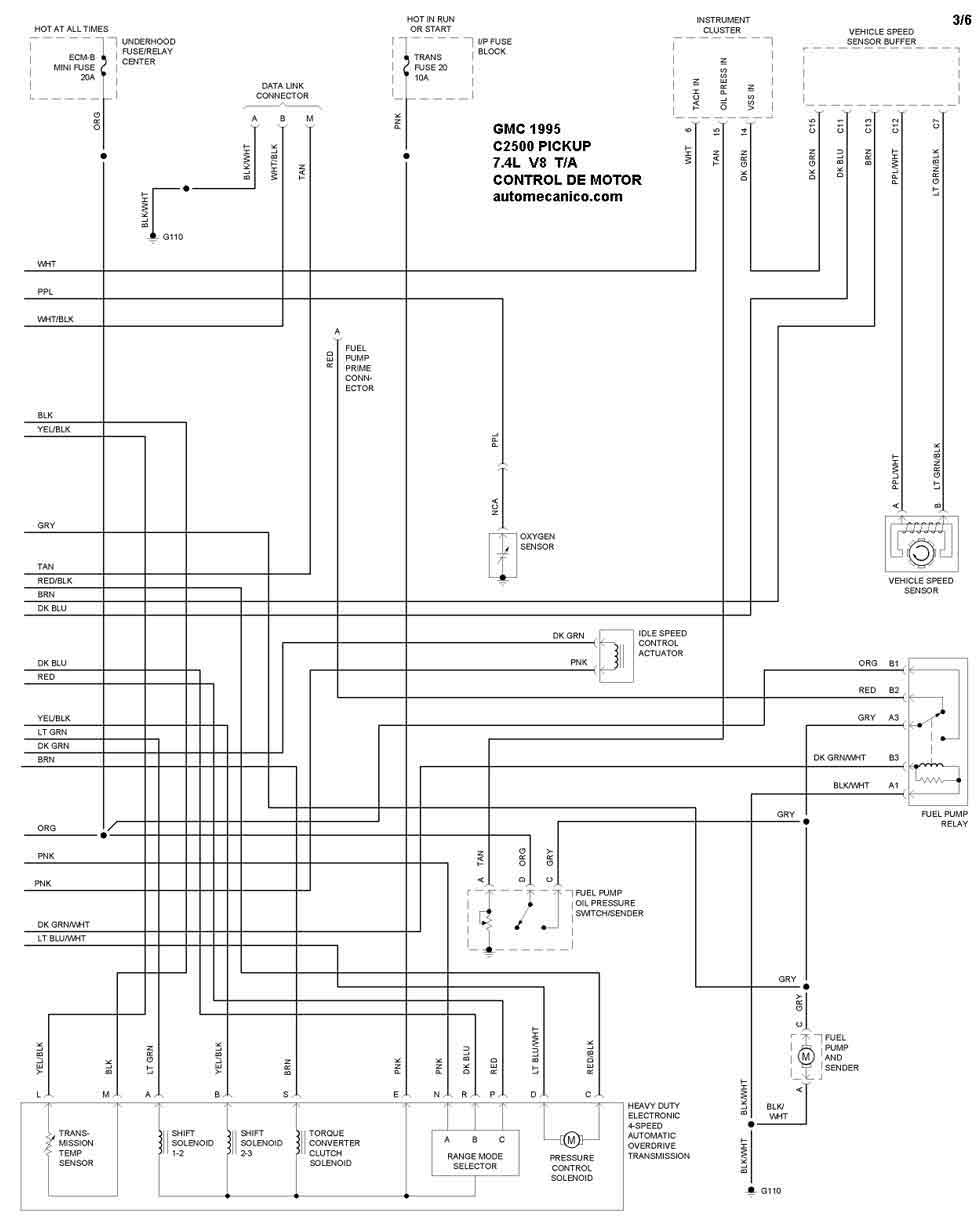

| 1995 | C2500 PICKUP 7.4L V8 T/A. 3/6 | CONTROL DEL MOTOR |

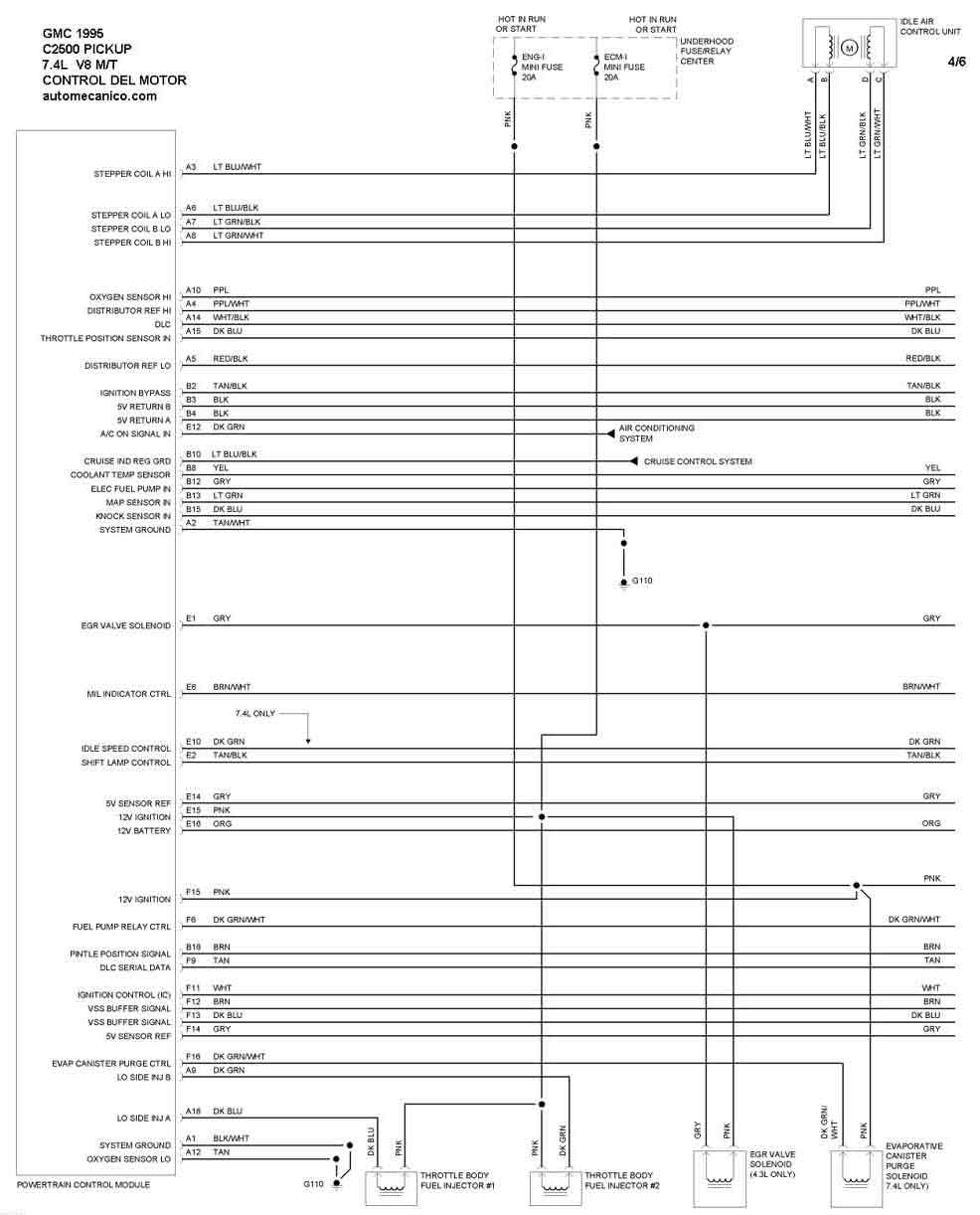

| 1995 | C2500 PICKUP 7.4L V8 T/M. 4/6 | CONTROL DEL MOTOR |

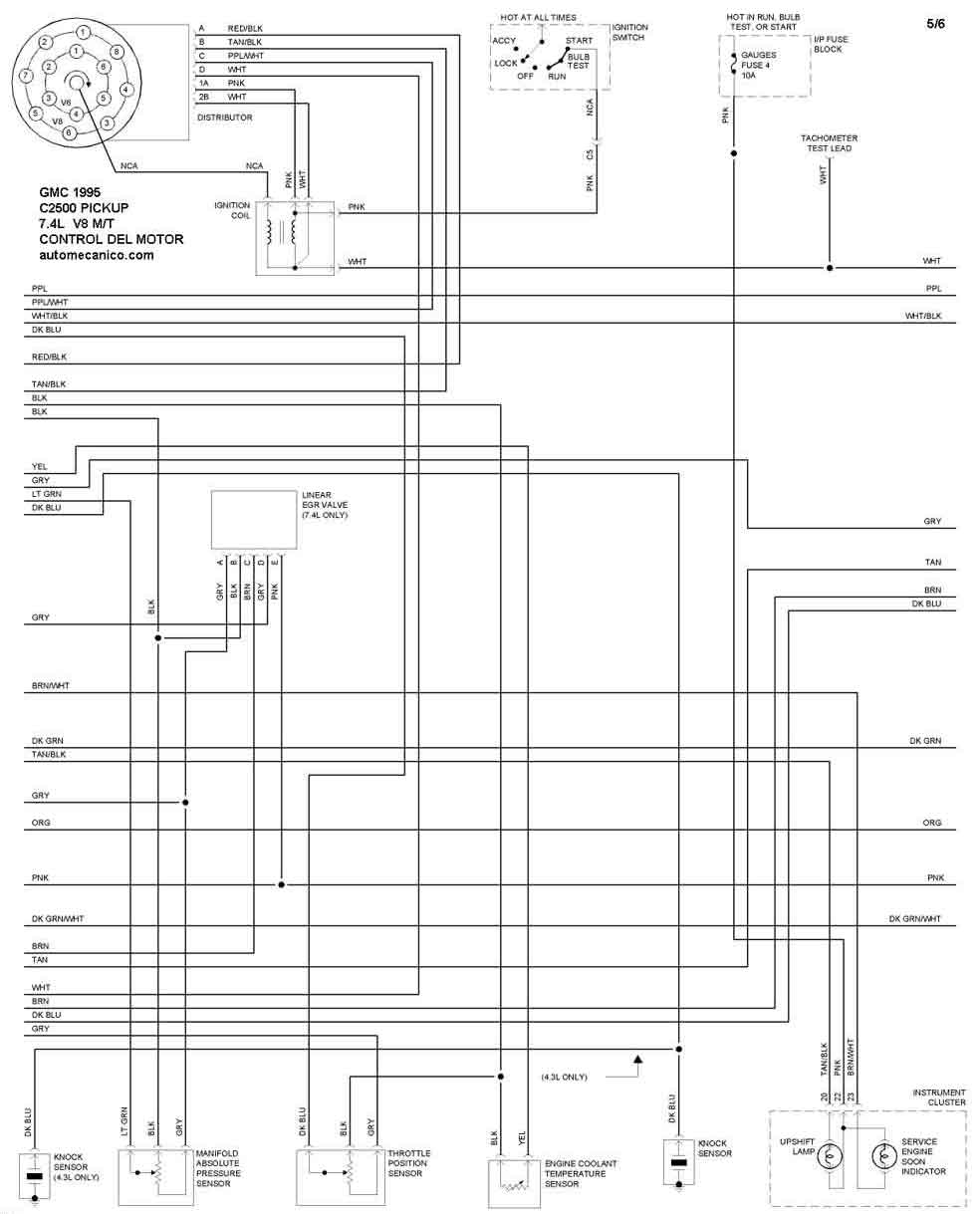

| 1995 | C2500 PICKUP 7.4L V8 T/M.. 5/6 | CONTROL DEL MOTOR |
| 1995 | C2500 PICKUP 7.4L V8 T/M. 6/6 | CONTROL DEL MOTOR |
