DIAGRAMAS / ESQUEMAS : GMC - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: GMC 1995 - |
| YEAR | MODELO | DIAGRAMA |

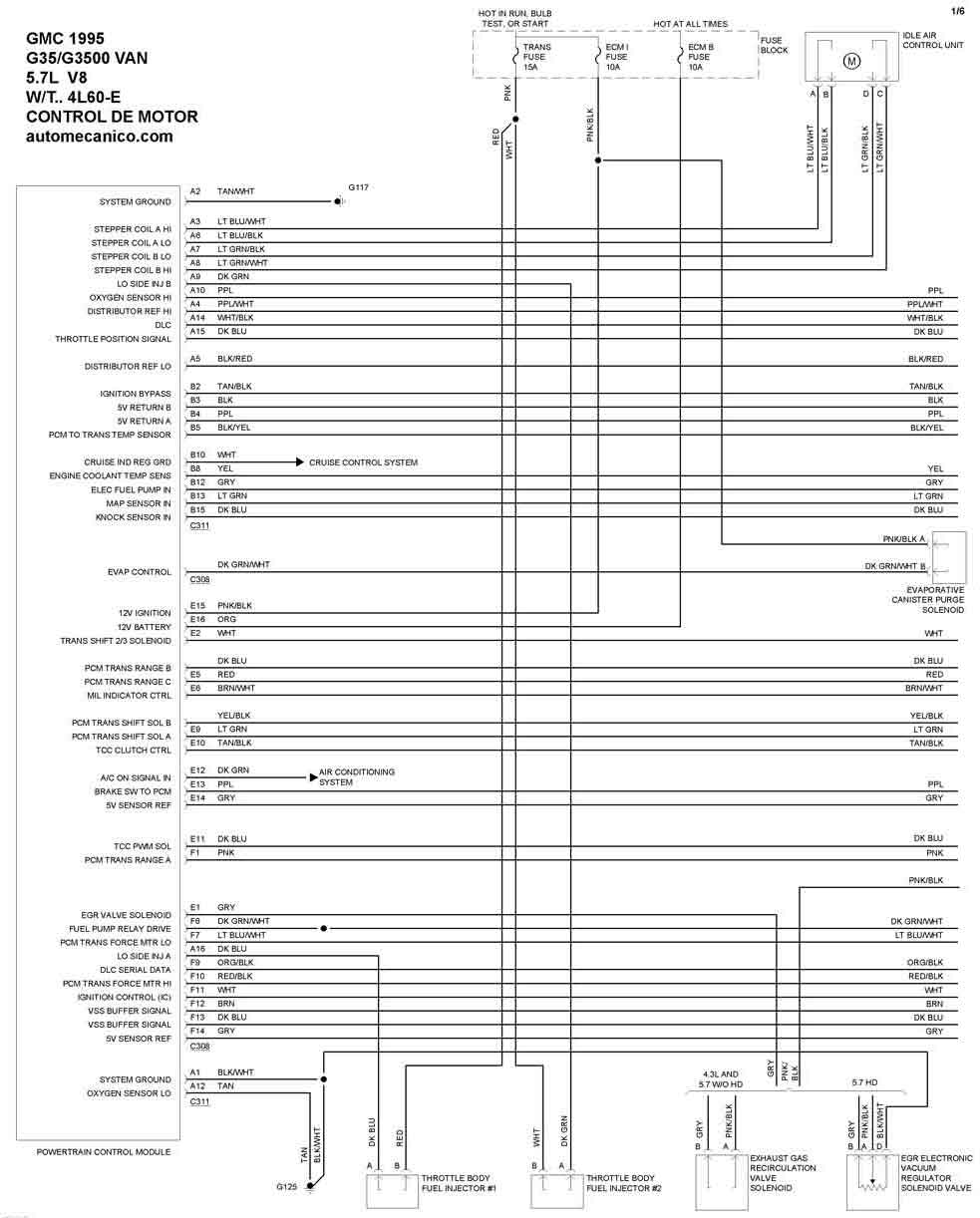

| 1995 | G35/G3500 VAN 5.7L V8 T/A [4L60-E]. 1/3 | CONTROL DEL MOTOR |

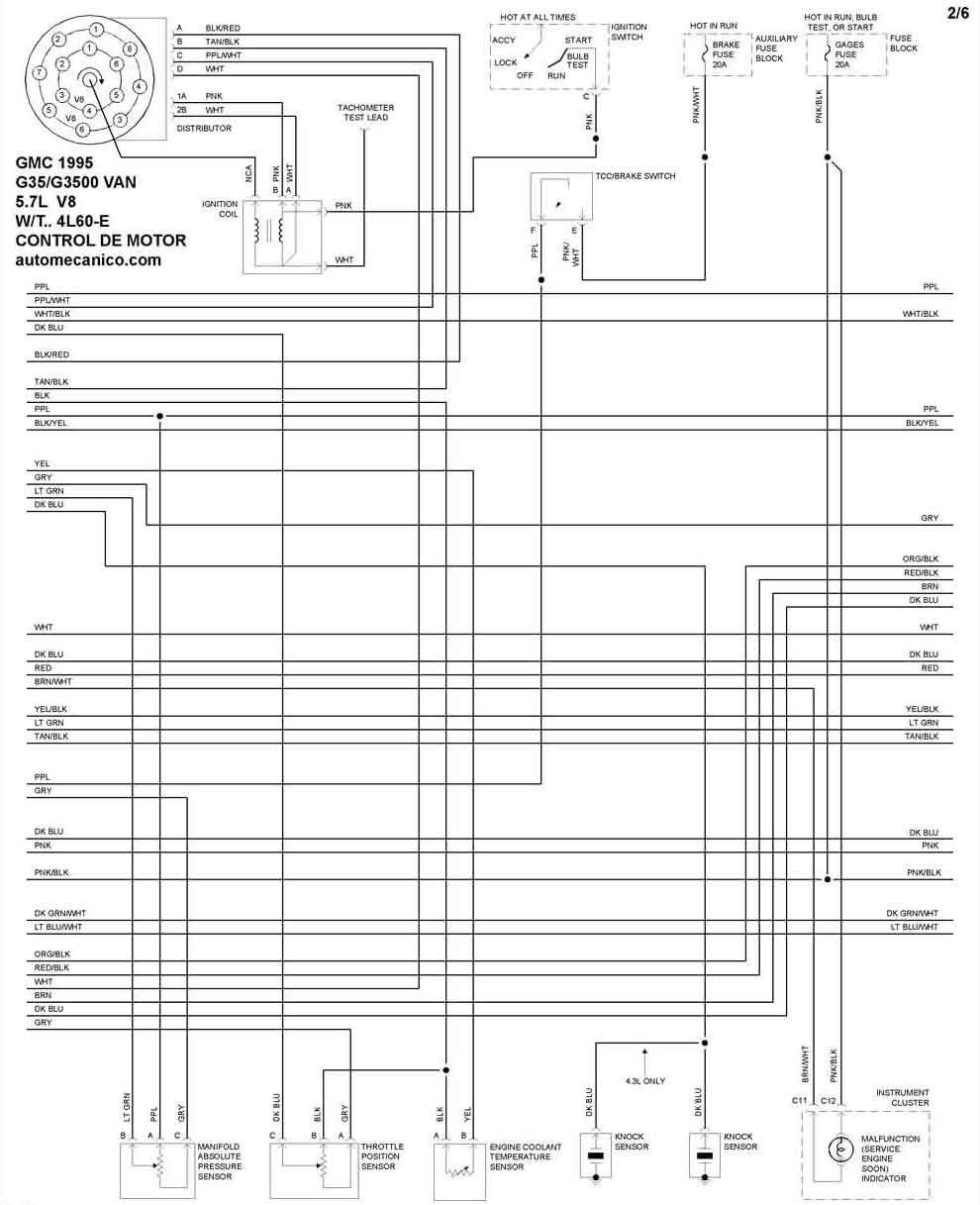

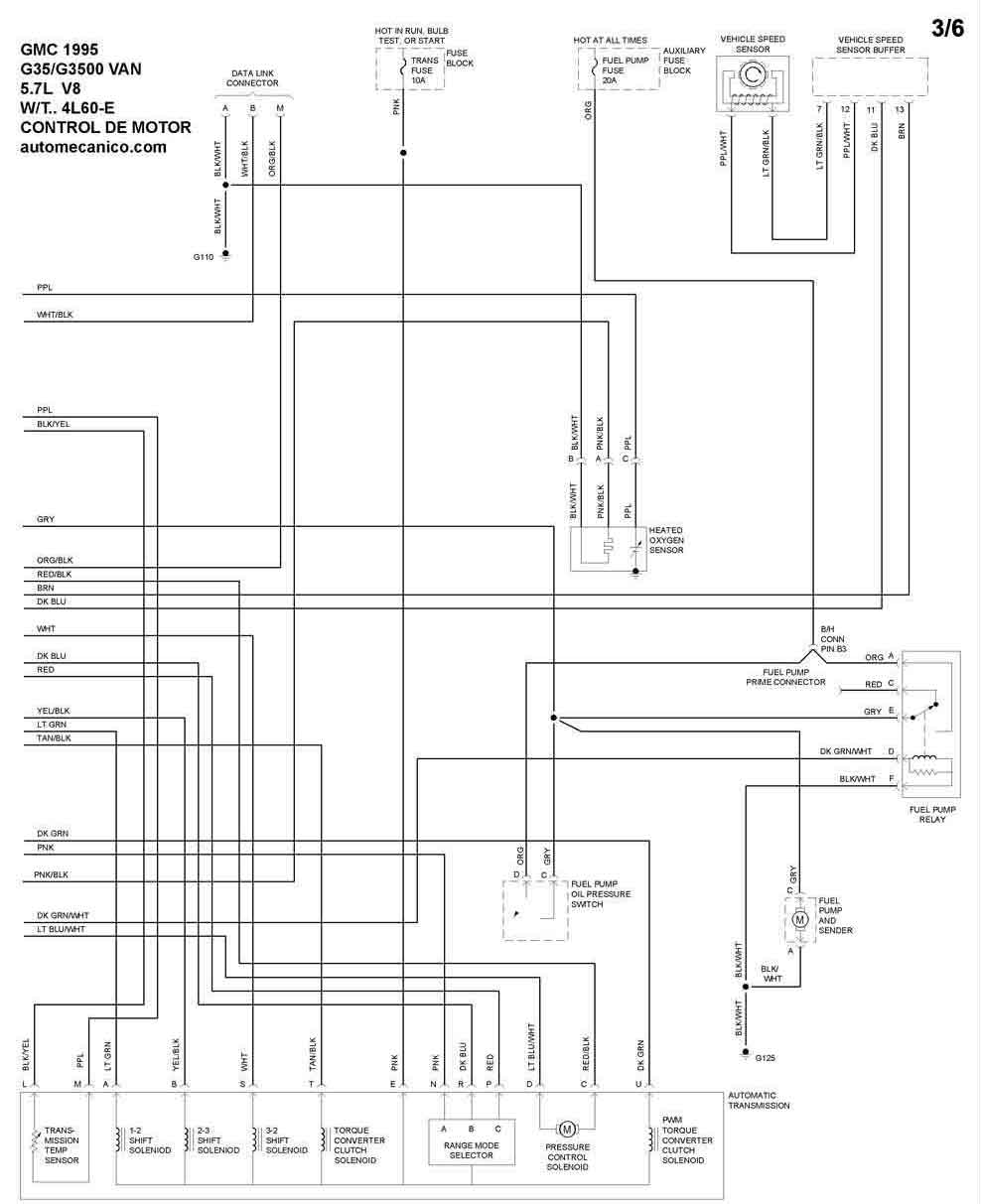

| 1995 | G35/G3500 VAN 5.7L V8 T/A [4L60-E]. 2/3 | CONTROL DEL MOTOR |
| 1995 | G35/G3500 VAN 5.7L V8 T/A [4L60-E]. 3/3 | CONTROL DEL MOTOR |
| 1995 | G35/G3500 VAN 5.7L V8 T/A. [4L80-E] 1/3 | CONTROL DEL MOTOR |

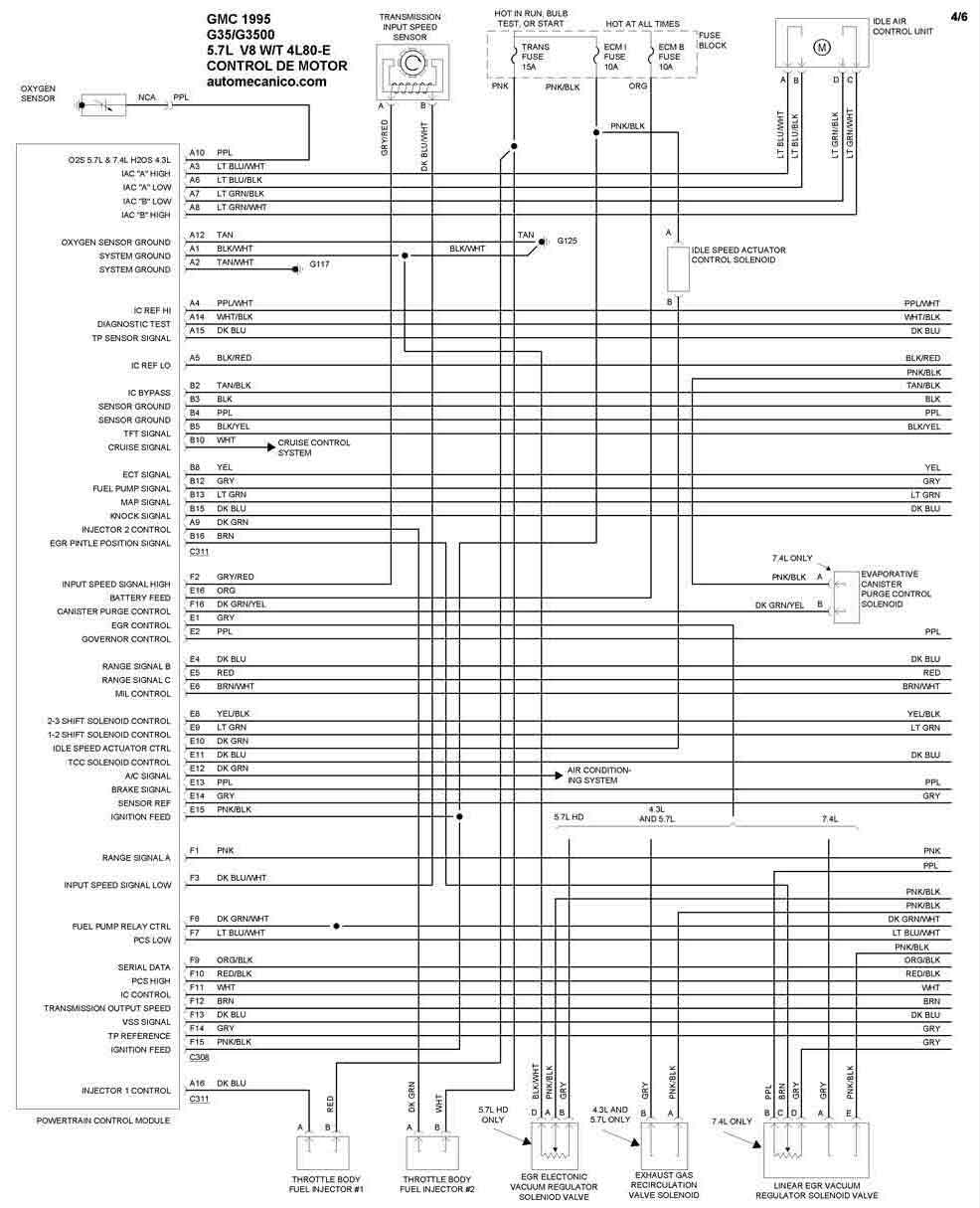

| 1995 | G35/G3500 VAN 5.7L V8 T/A. [4L80-E]. 2/3 | CONTROL DEL MOTOR |

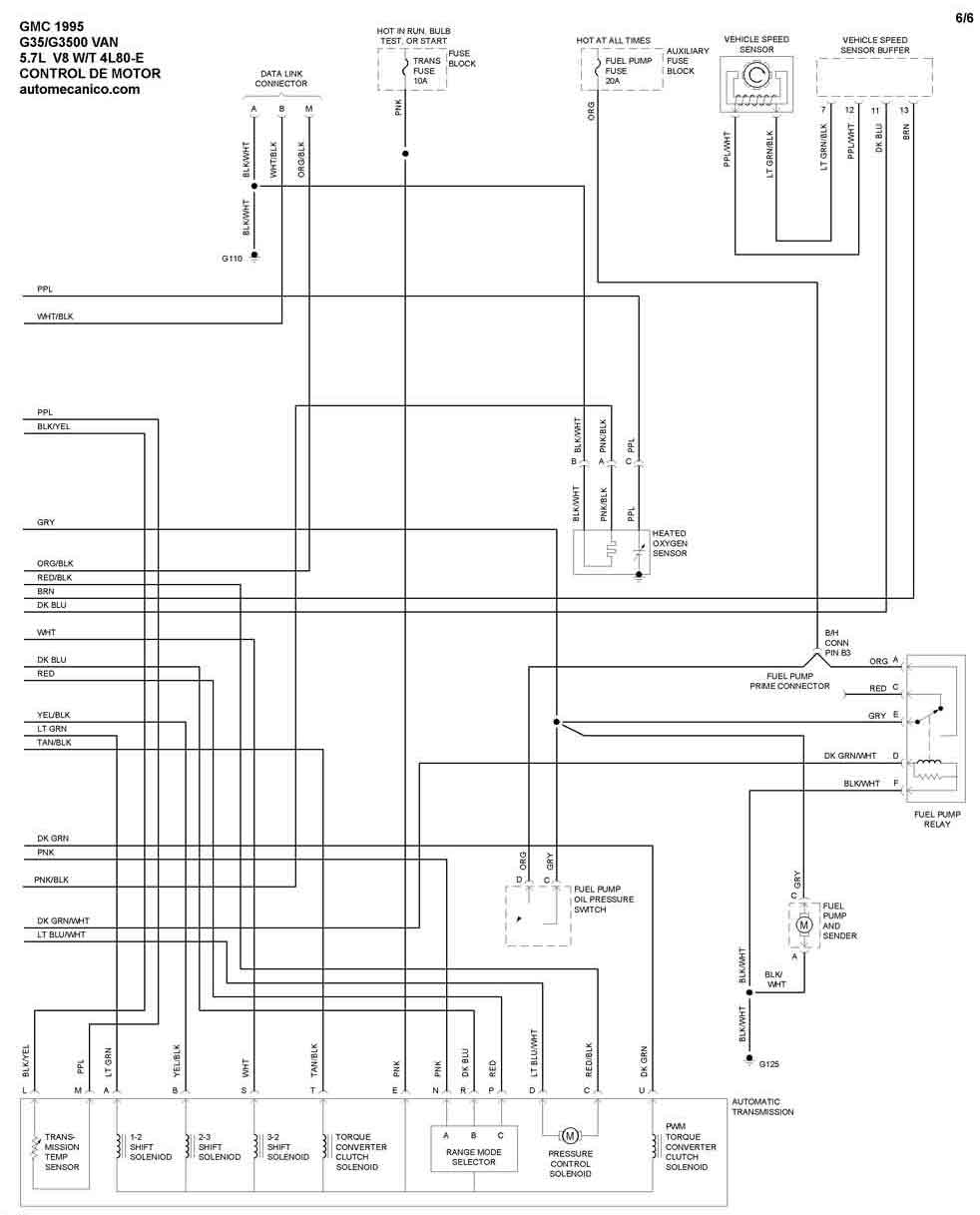

| 1995 | G35/G3500 VAN 5.7L V8 T/A. [4L80-E] 3/3 | CONTROL DEL MOTOR |

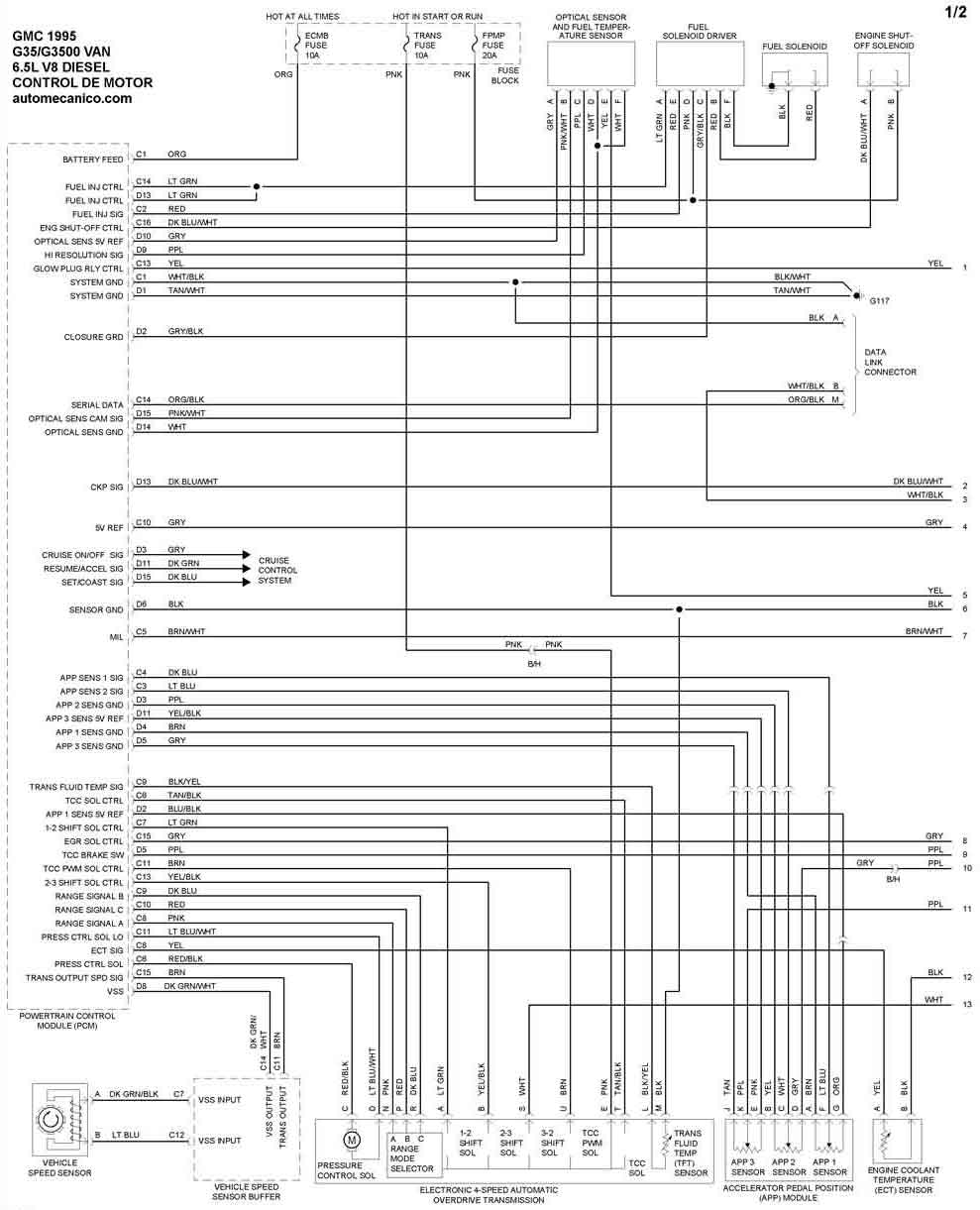

| 1995 | G35/G3500 VAN 6.5L V8 Diesel. 1/2 | CONTROL DEL MOTOR |

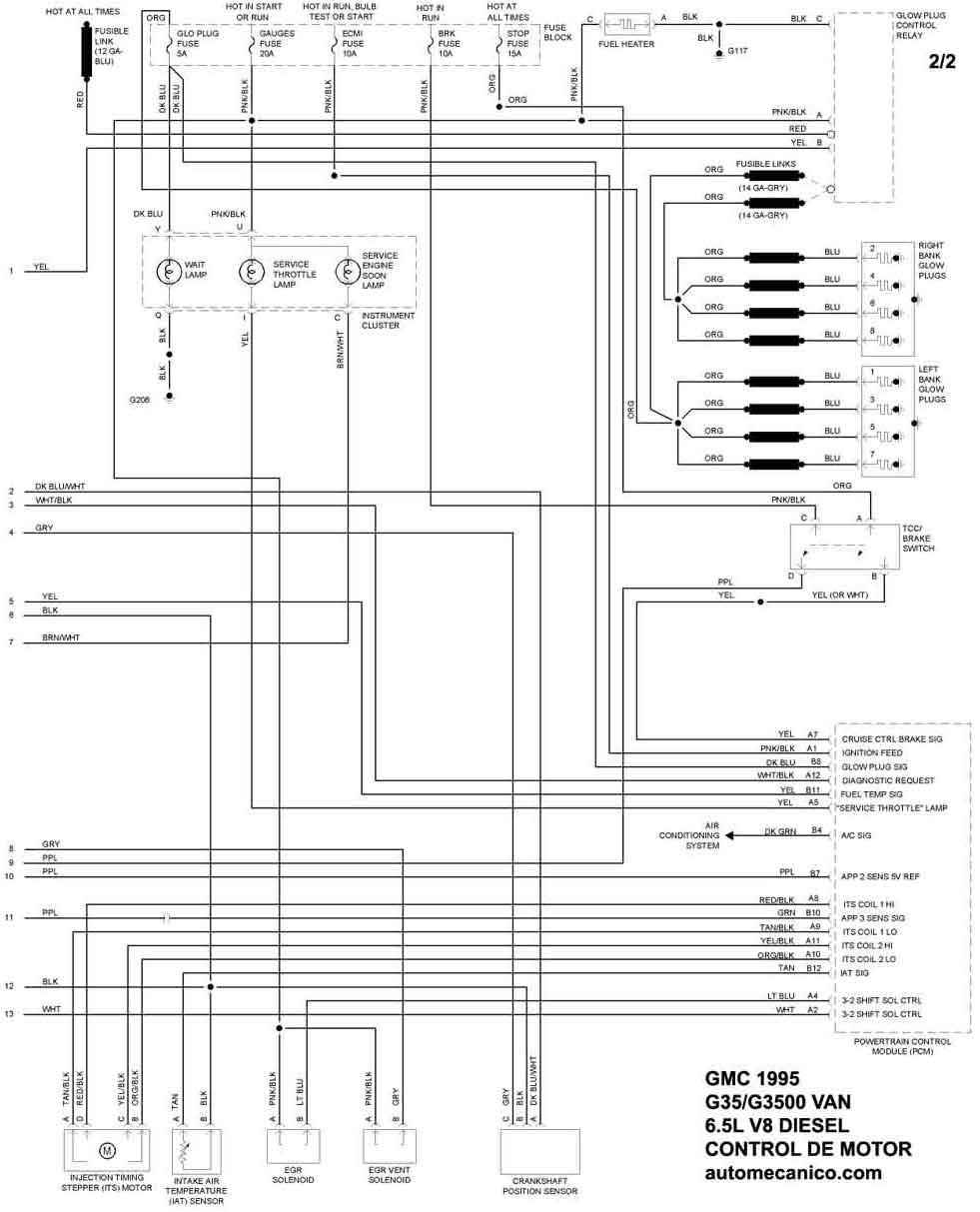

| 1995 | G35/G3500 VAN 6.5L V8 Diesel. 2/2 | CONTROL DEL MOTOR |

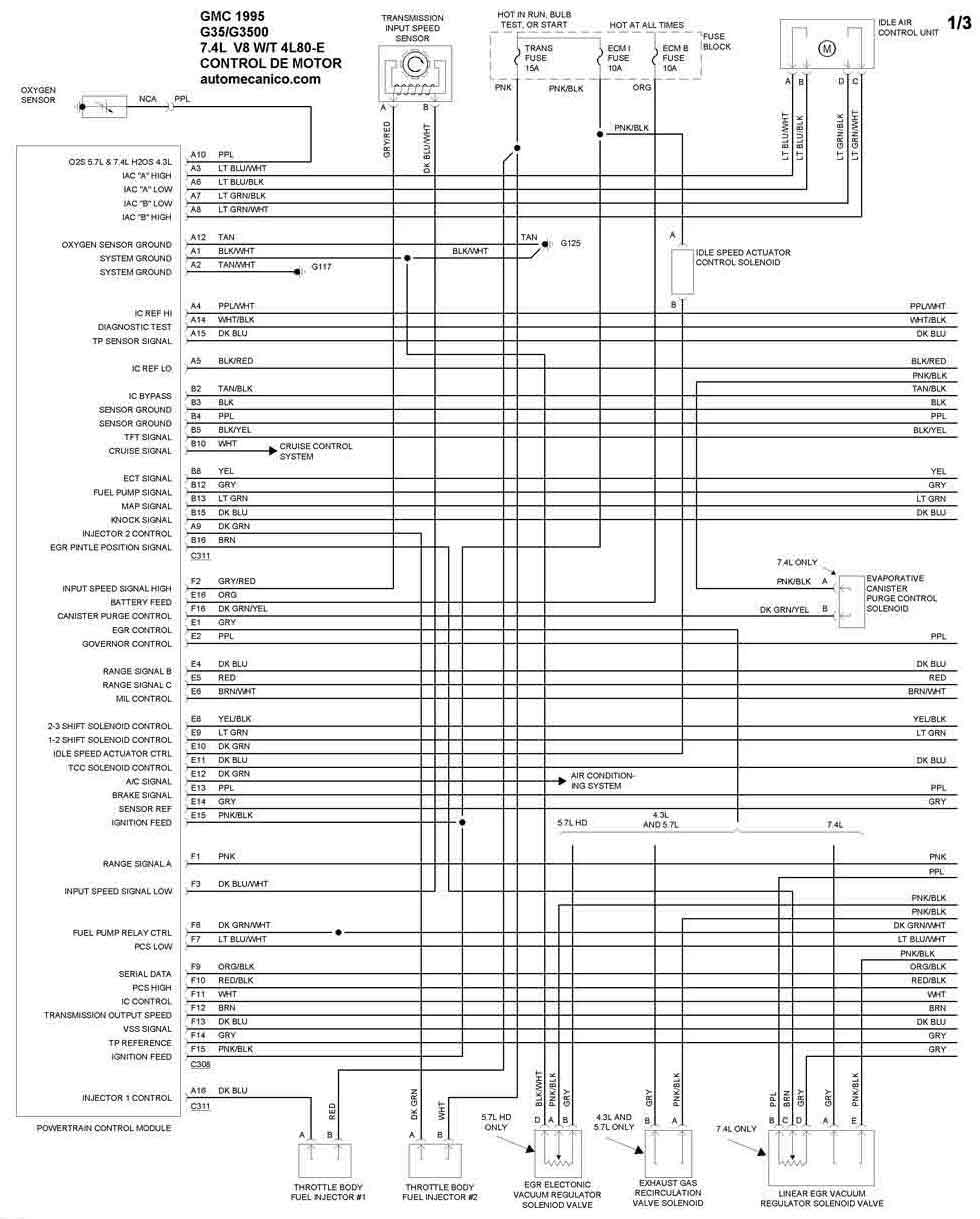

| 1995 | G35/G3500 VAN 7.4L V8 T/A [4L80-E] 1/3 | CONTROL DEL MOTOR |

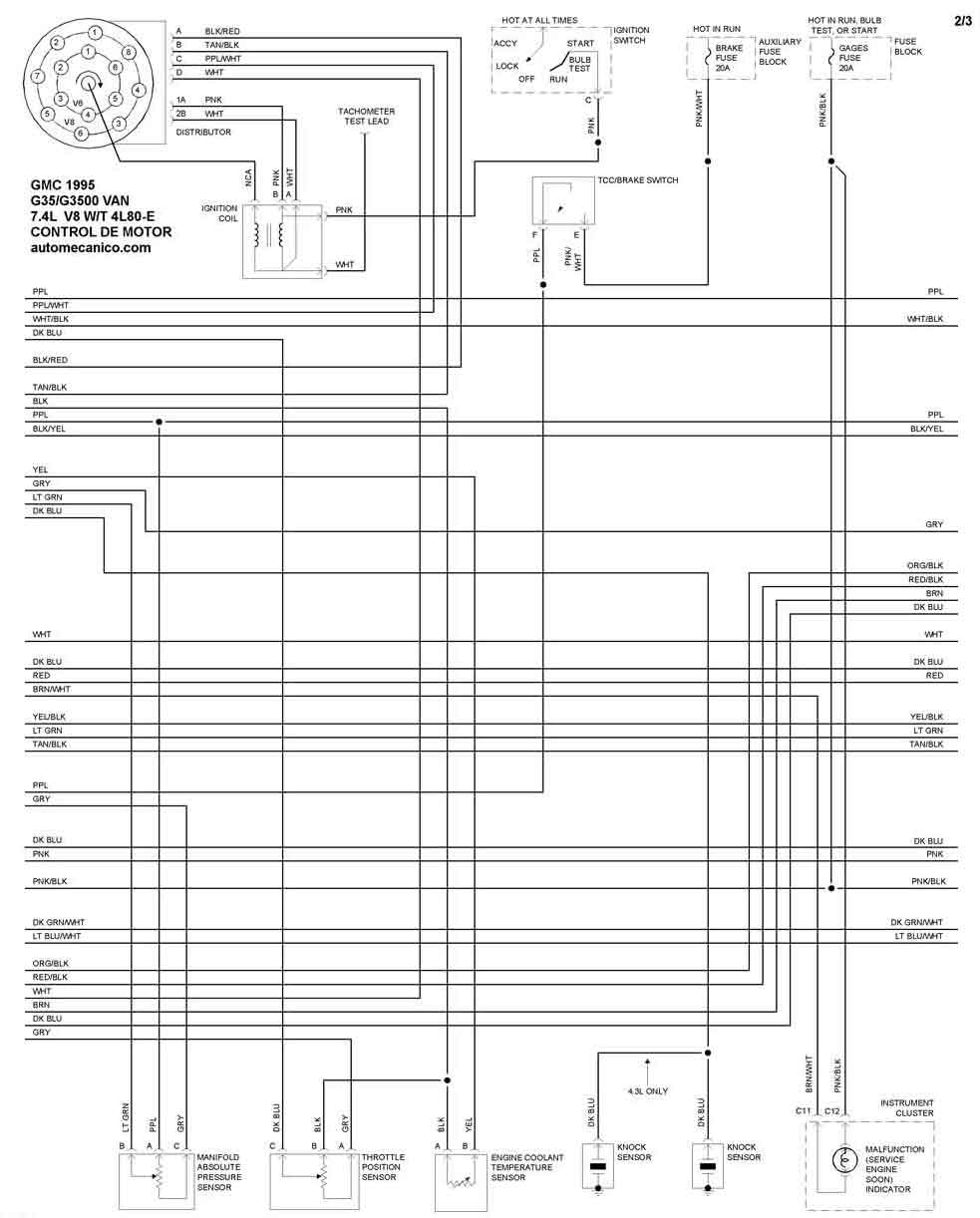

| 1995 | G35/G3500 VAN 7.4L V8 T/A [4L80-E]. 2/3 | CONTROL DEL MOTOR |

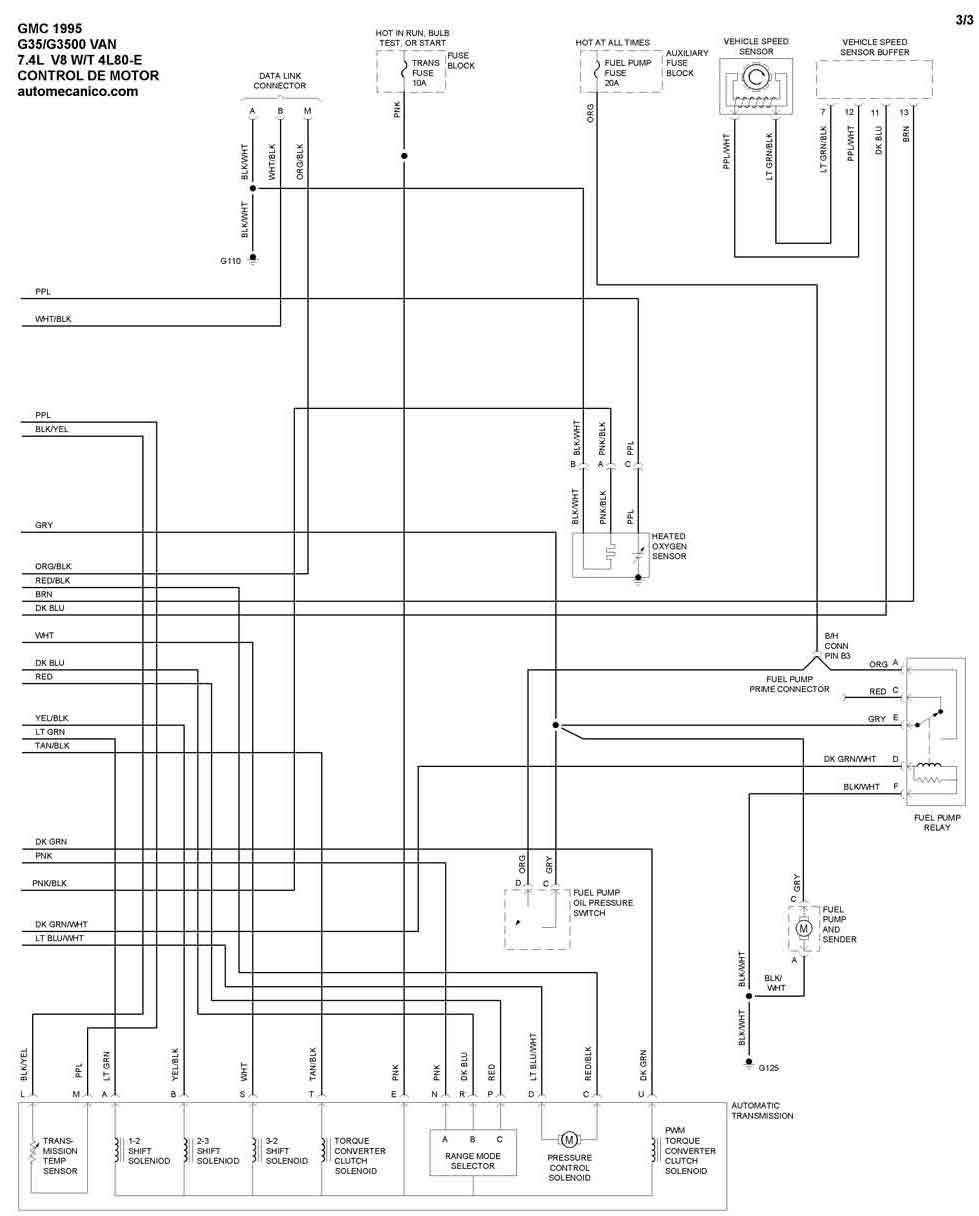

| 1995 | G35/G3500 VAN 7.4L V8 T/A [4L80-E]. 3/3 | CONTROL DEL MOTOR |

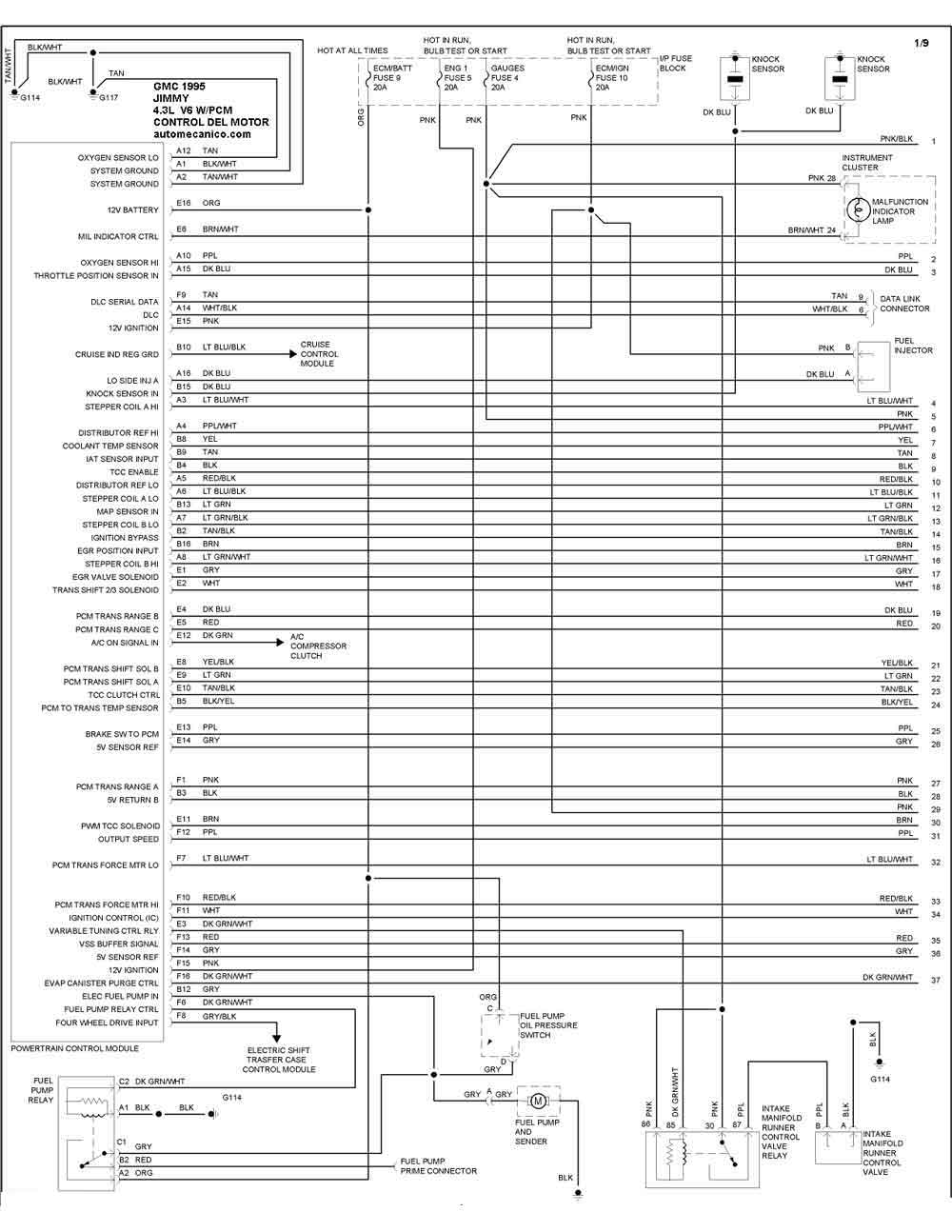

| 1995 | JIMMY 4.3L V6 W/ PCM. 1/4 | CONTROL DEL MOTOR |

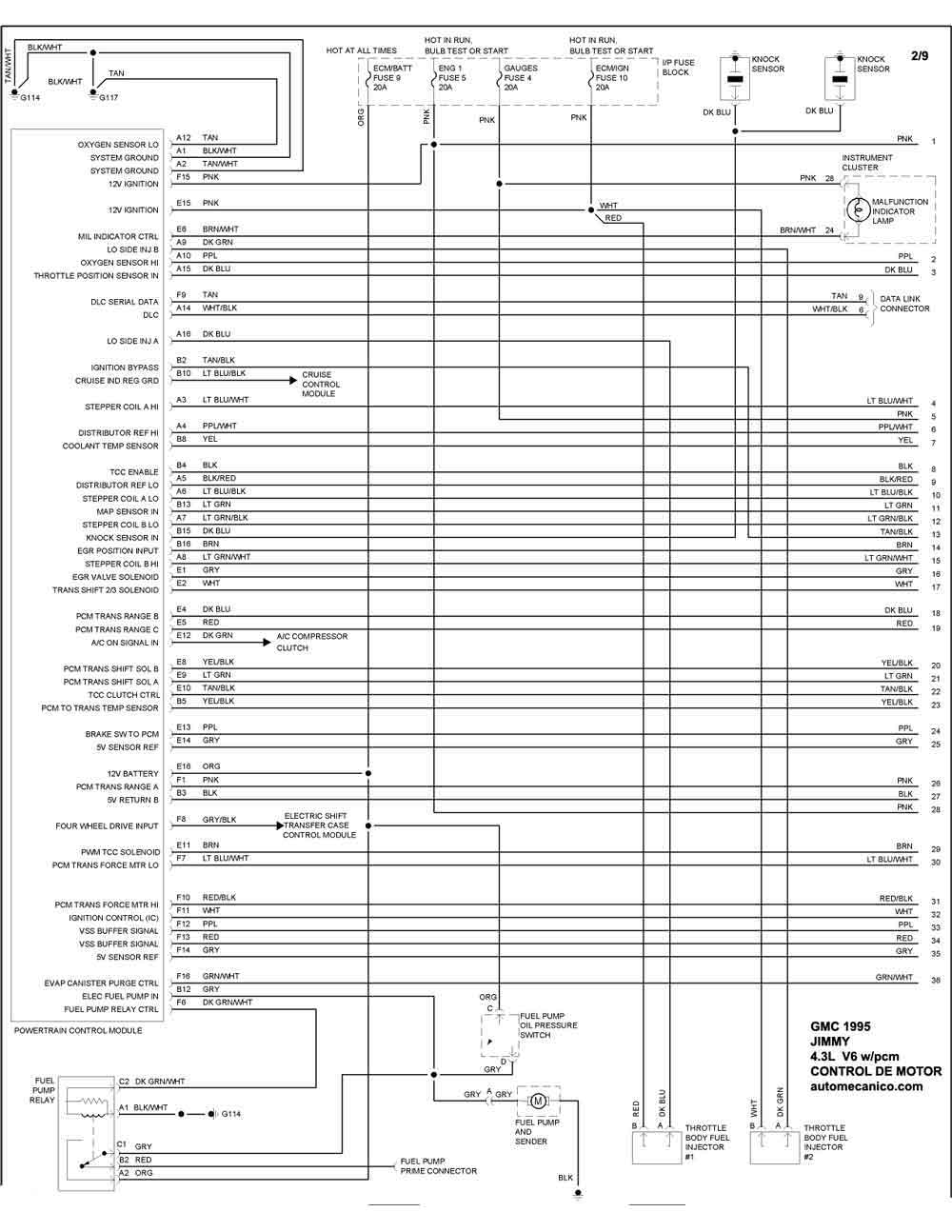

| 1995 | JIMMY 4.3L V6 W/ PCM. 2/4 | CONTROL DEL MOTOR |

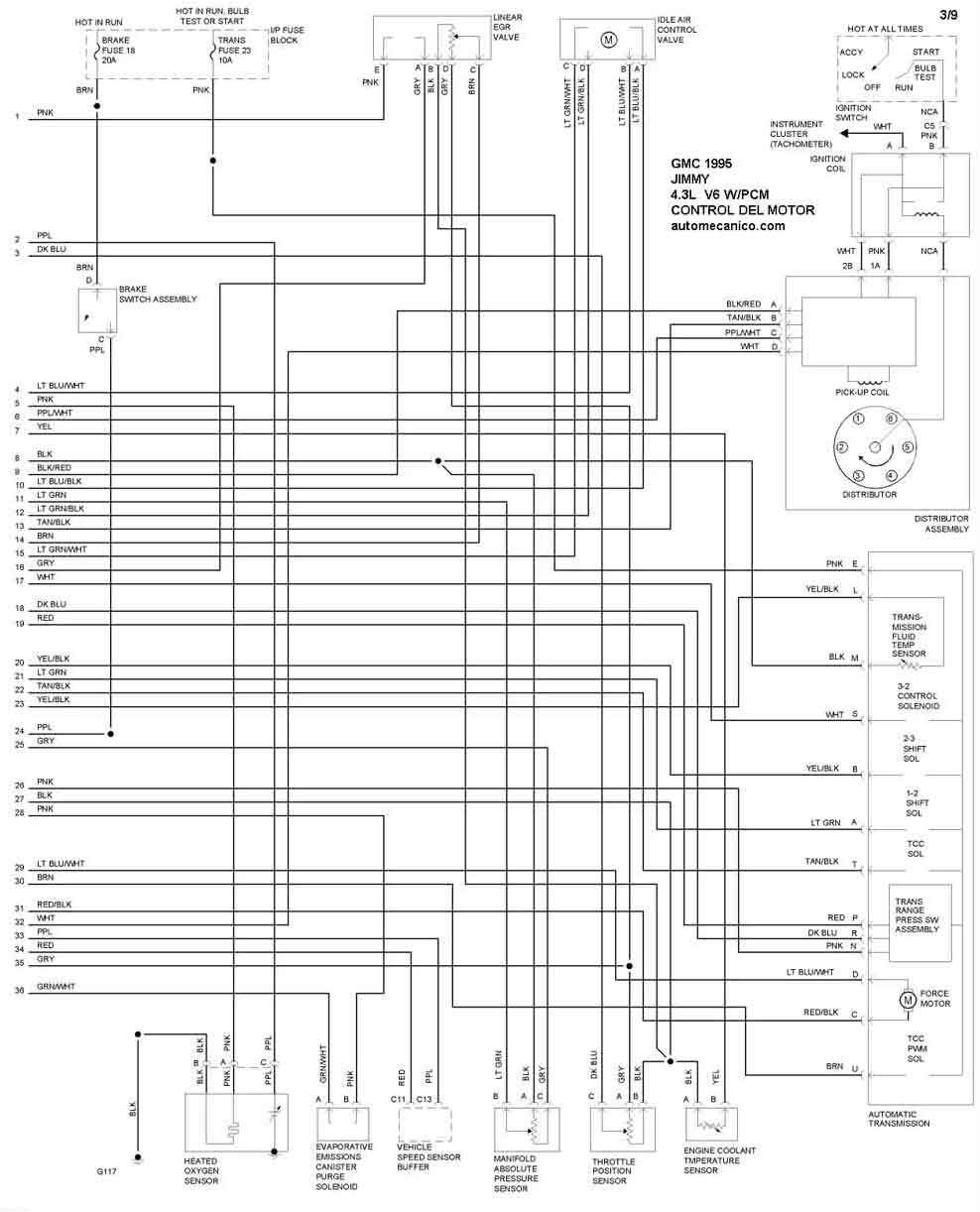

| 1995 | JIMMY 4.3L V6 W/ PCM 3/4 | CONTROL DEL MOTOR |

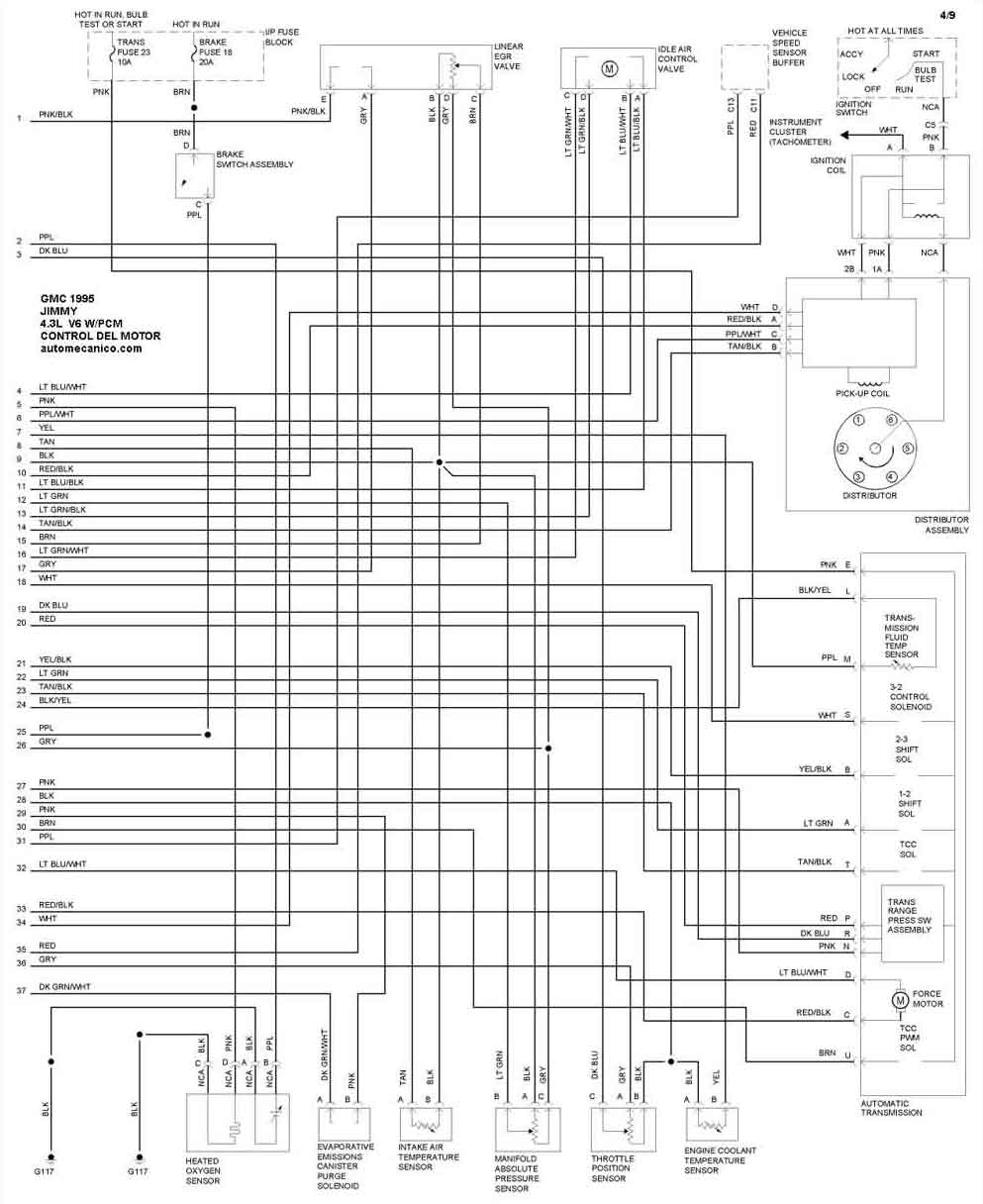

| 1995 | JIMMY 4.3L V6 W/ PCM. 4/4 | CONTROL DEL MOTOR |

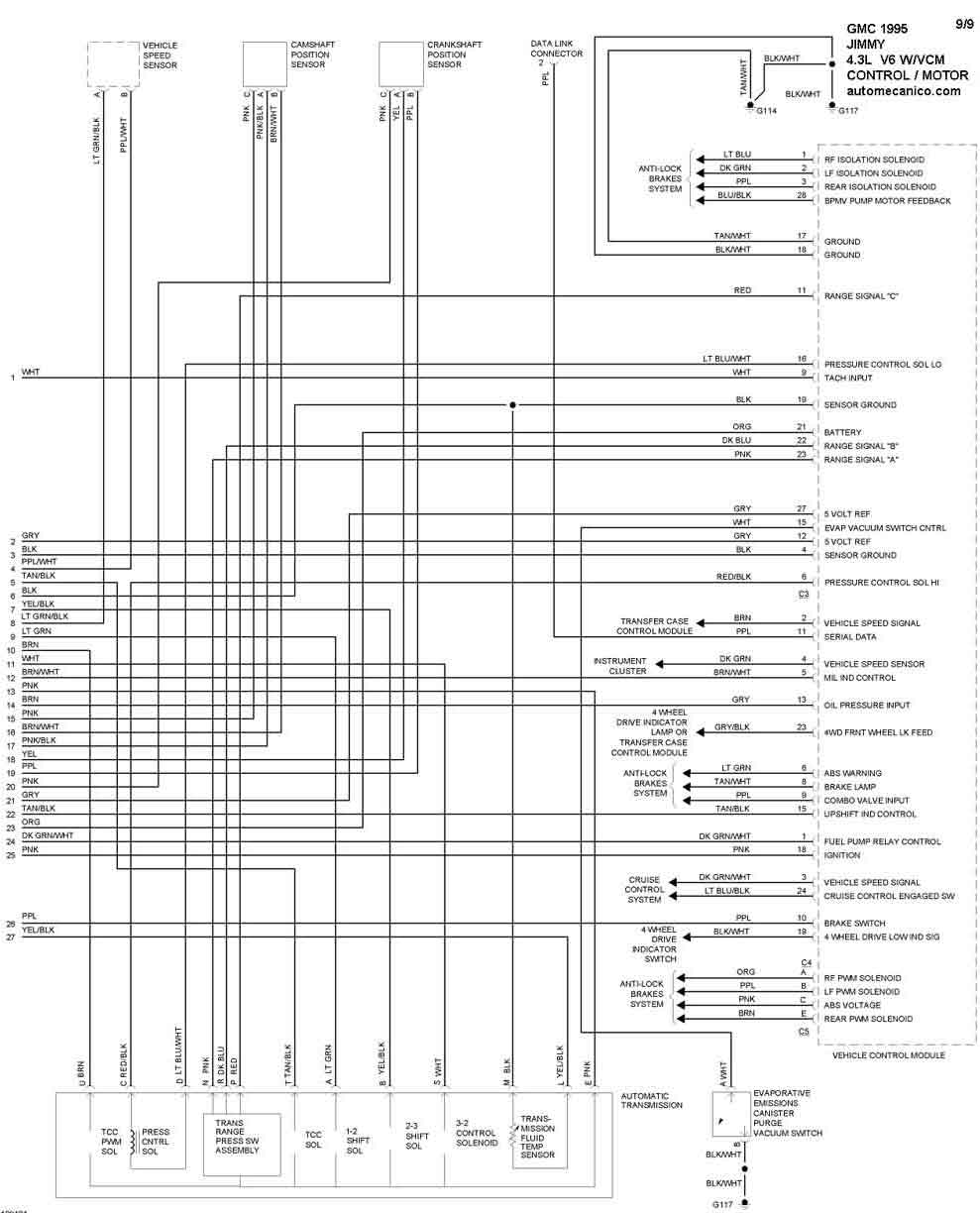

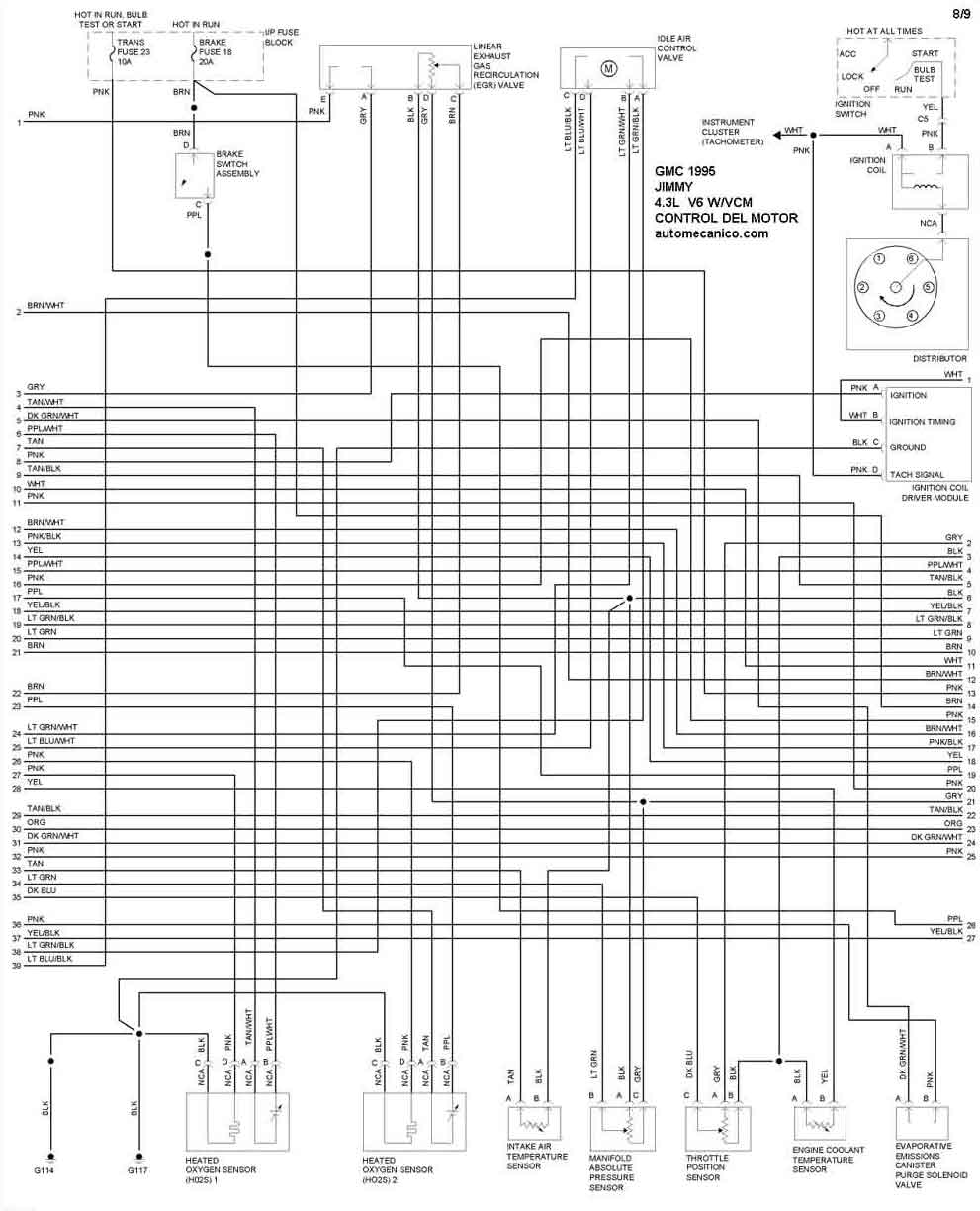

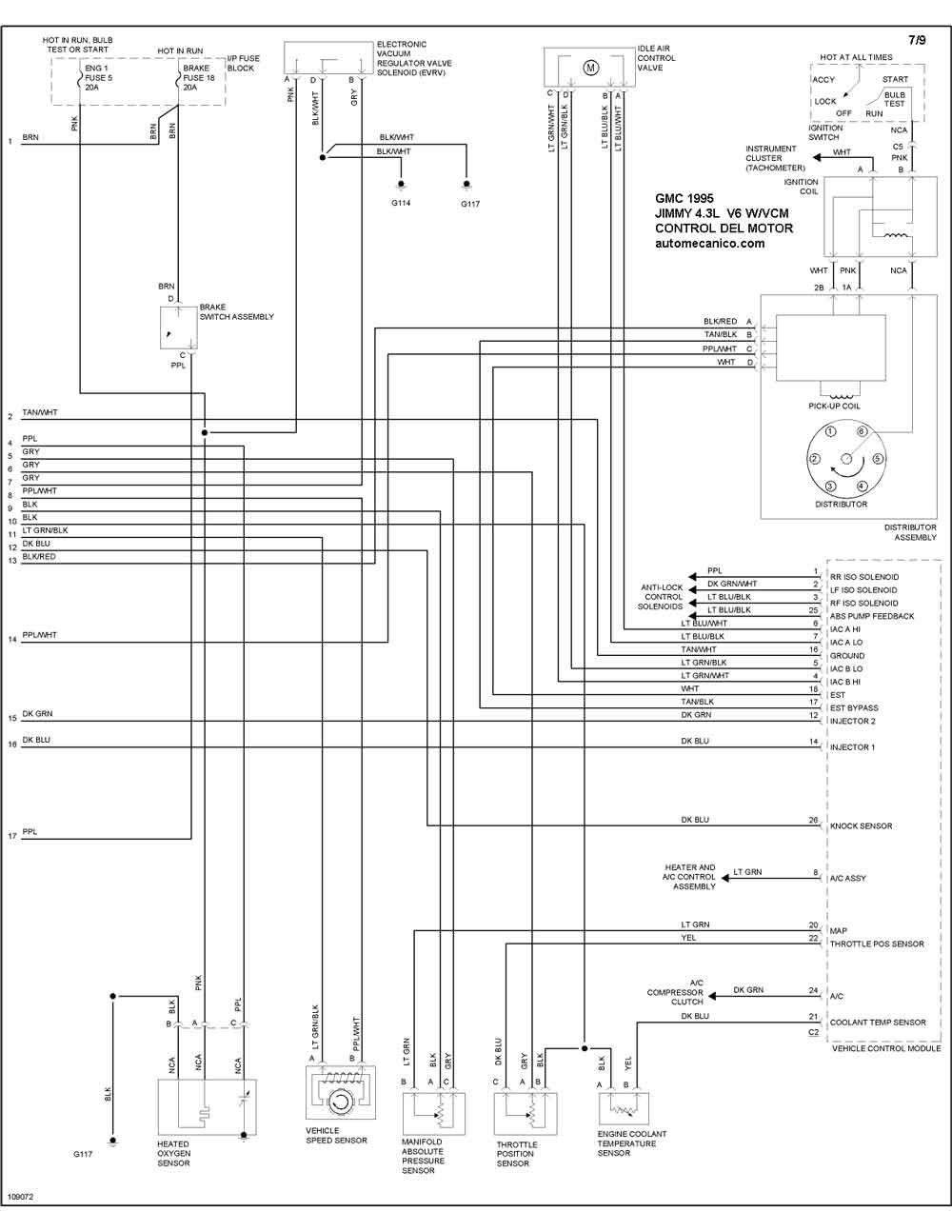

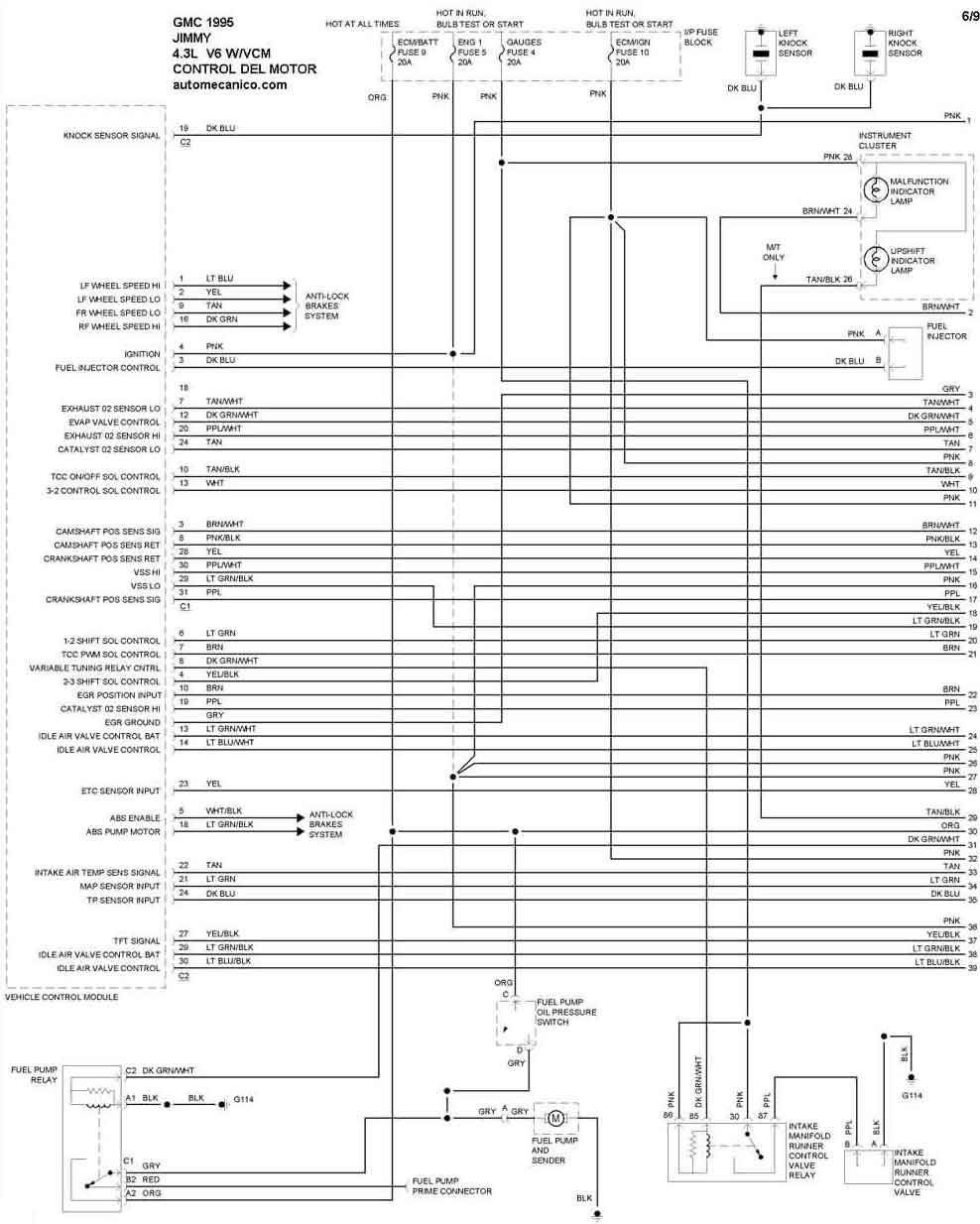

| 1995 | JIMMY 4.3L V6 W/ VCM. 1/5 | CONTROL DEL MOTOR |
| 1995 | JIMMY 4.3L V6 W/ VCM. 2/5 | CONTROL DEL MOTOR |
| 1995 | JIMMY 4.3L V6 W/ VCM. 3/5 | CONTROL DEL MOTOR |
| 1995 | JIMMY 4.3L V6 W/ VCM 4/5 | CONTROL DEL MOTOR |

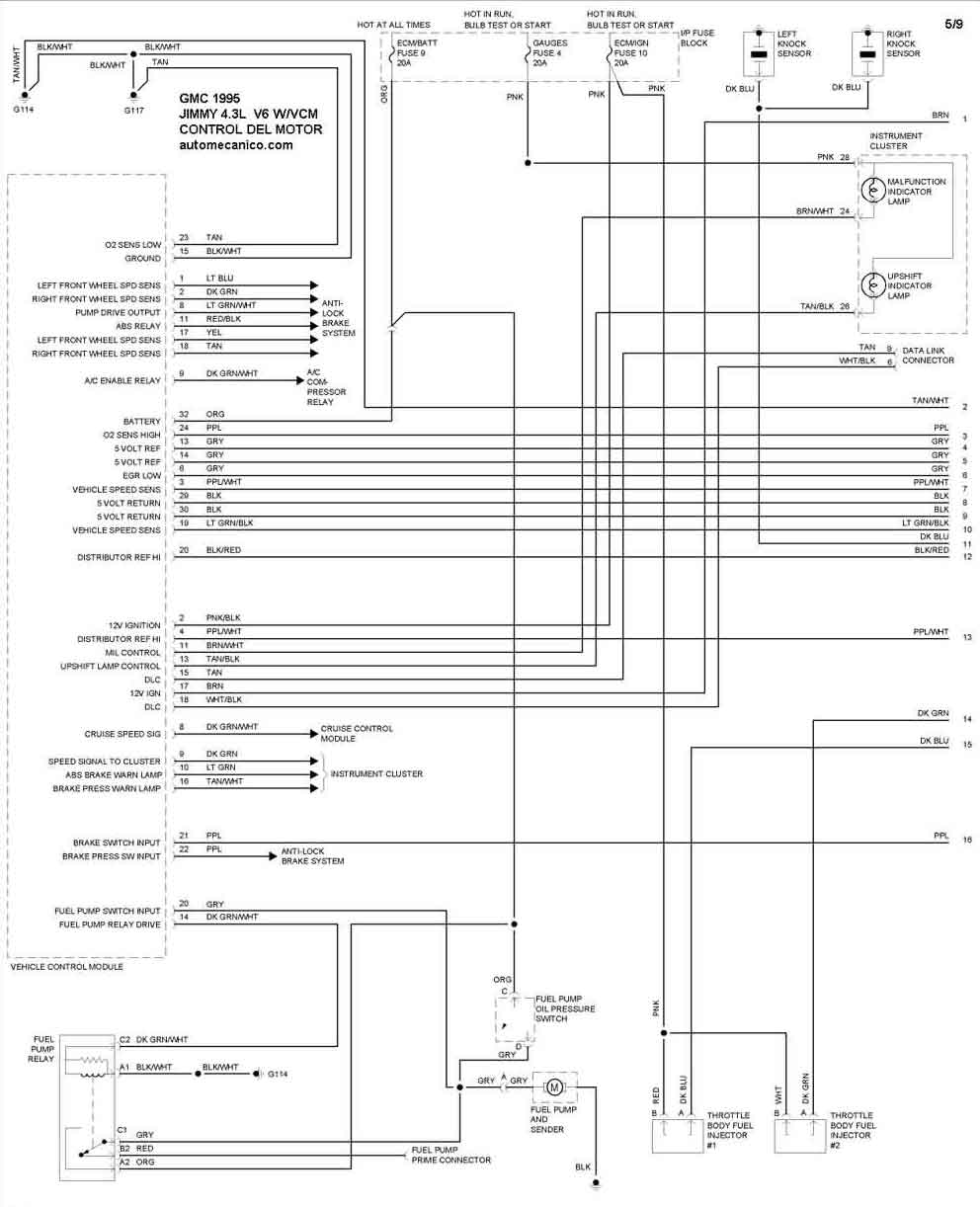

| 1995 | JIMMY 4.3L V6 W/ VCM. 5/5 | CONTROL DEL MOTOR |
