DIAGRAMAS / ESQUEMAS : GMC - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS / CONTROL DEL MOTOR  [ENGINE CONTROL] INDICE: GMC 1995 -
YEAR MODELO DIAGRAMA

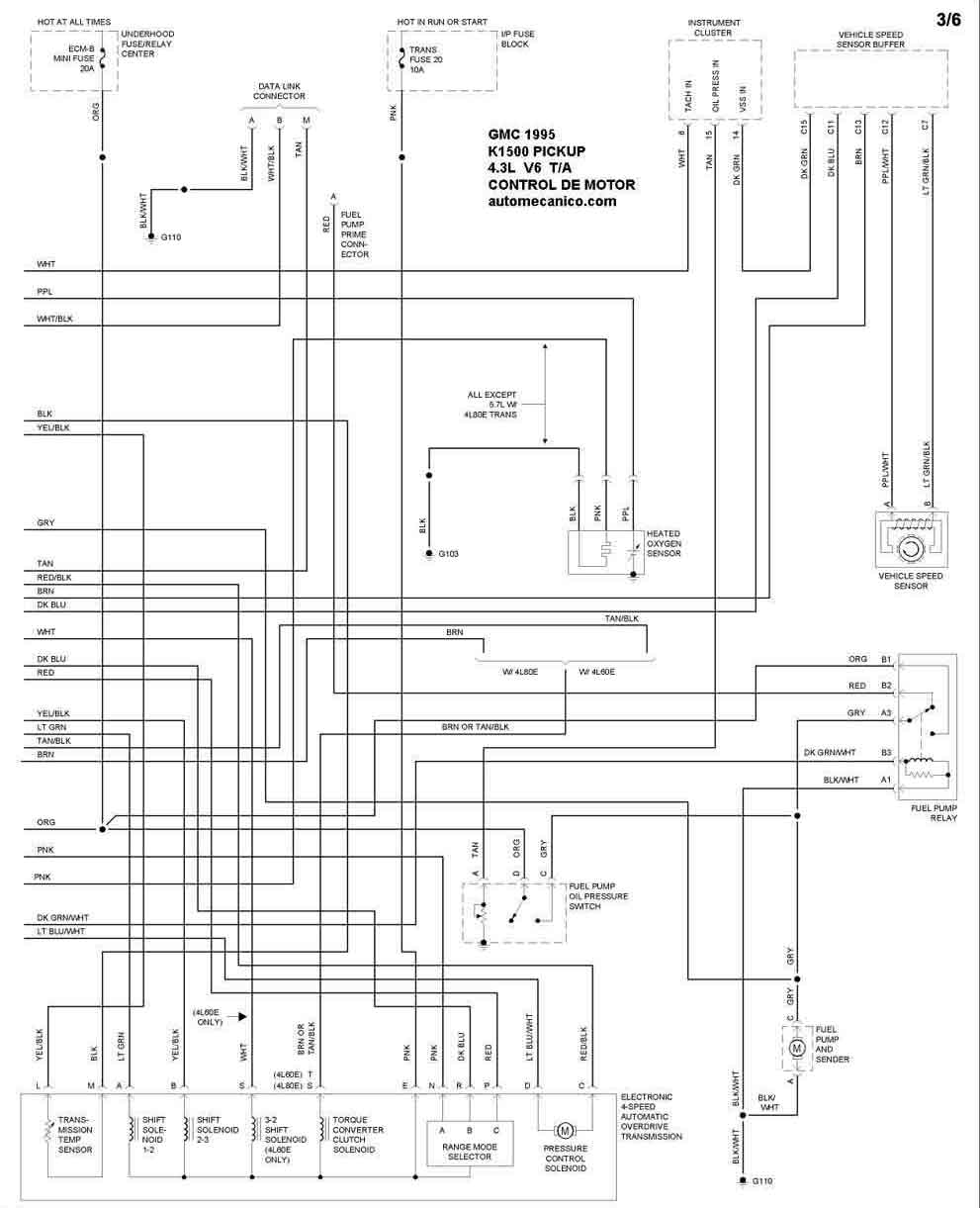

1995 K1500 PICKUP 4.3L V6 T/A. 1/3 CONTROL DEL MOTOR
1995 K1500 PICKUP 4.3L V6 T/A. 2/3 CONTROL DEL MOTOR
1995 K1500 PICKUP 4.3L V6 T/A 3/3 CONTROL DEL MOTOR

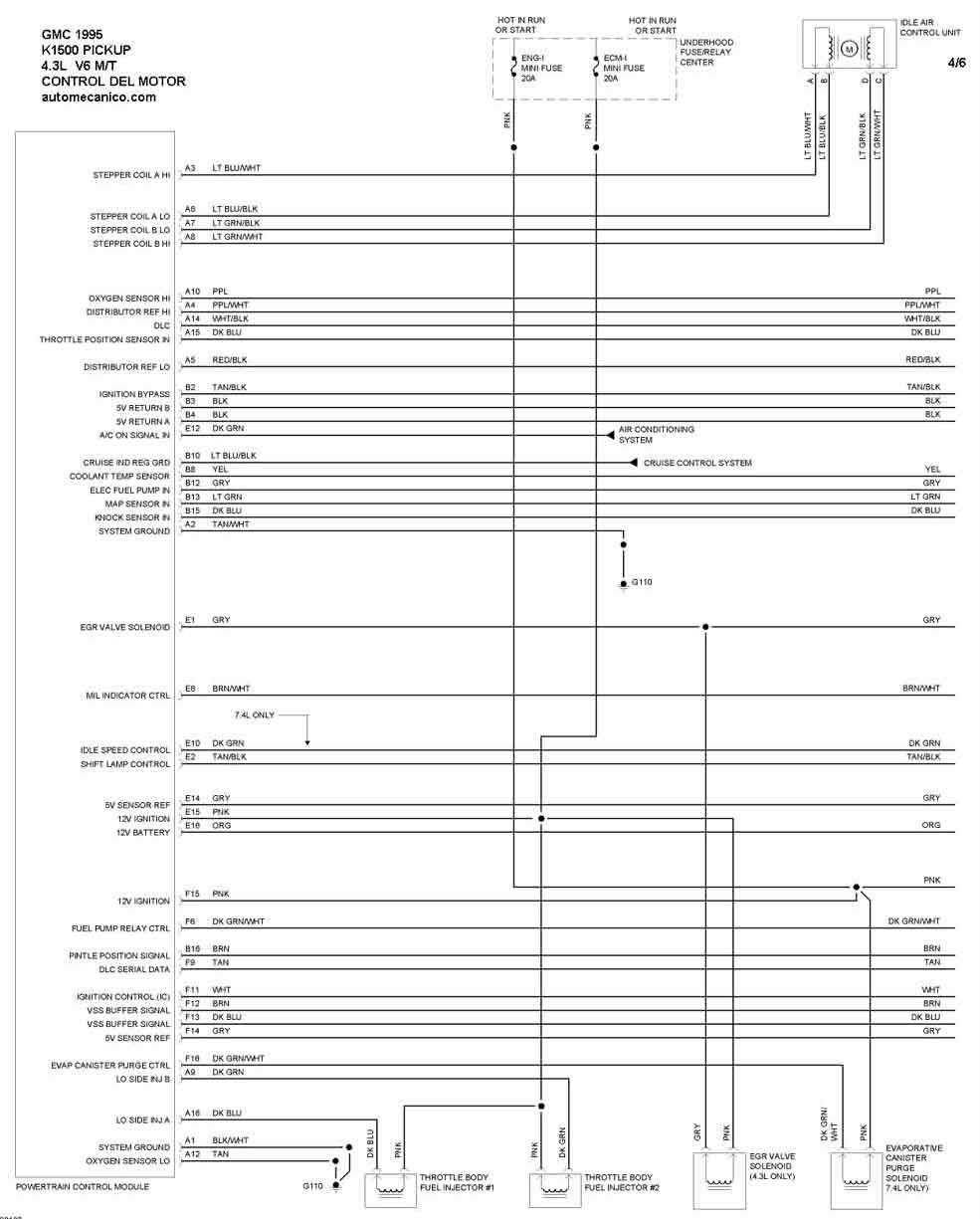

1995 K1500 PICKUP 4.3L V6 T/M. 1/3 CONTROL DEL MOTOR

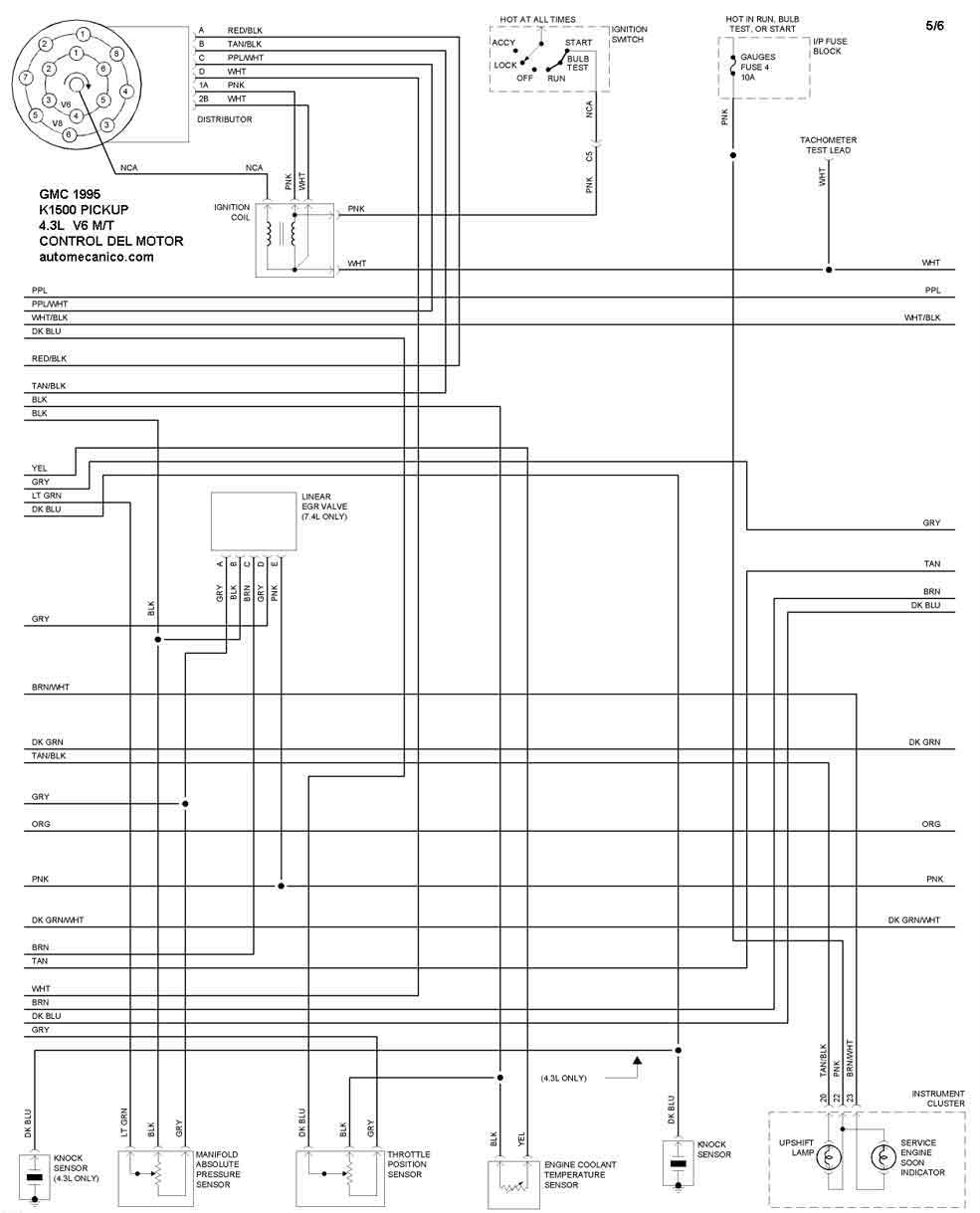

1995 K1500 PICKUP 4.3L V6 T/M. 2/3 CONTROL DEL MOTOR

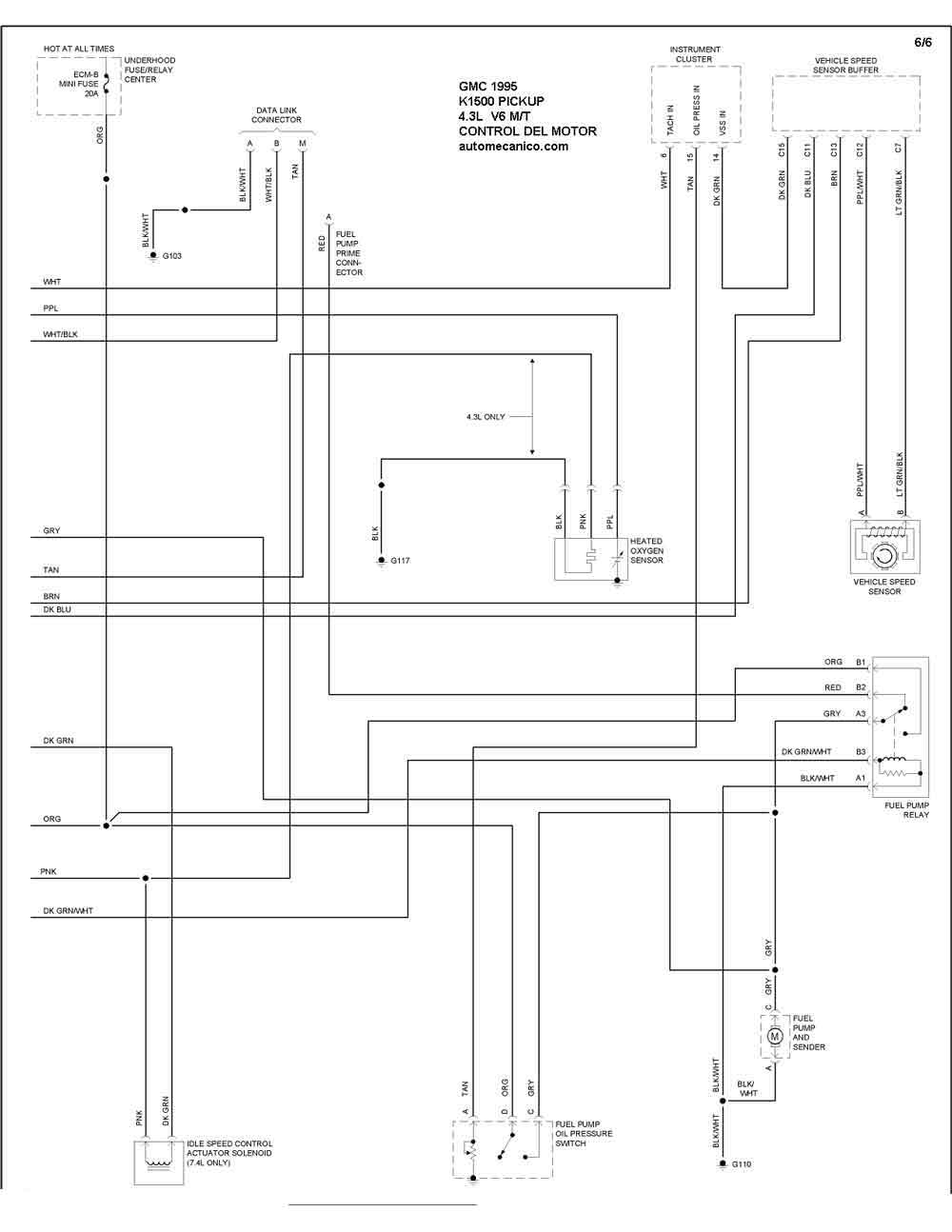

1995 K1500 PICKUP 4.3L V6 T/M.. 3/3 CONTROL DEL MOTOR
1995 K1500 PICKUP 5.0L V8 T/A. 1/3 CONTROL DEL MOTOR
1995 K1500 PICKUP 5.0L V8 T/A. 2/3 CONTROL DEL MOTOR
1995 K1500 PICKUP 5.0L V8 T/A 3/3 CONTROL DEL MOTOR

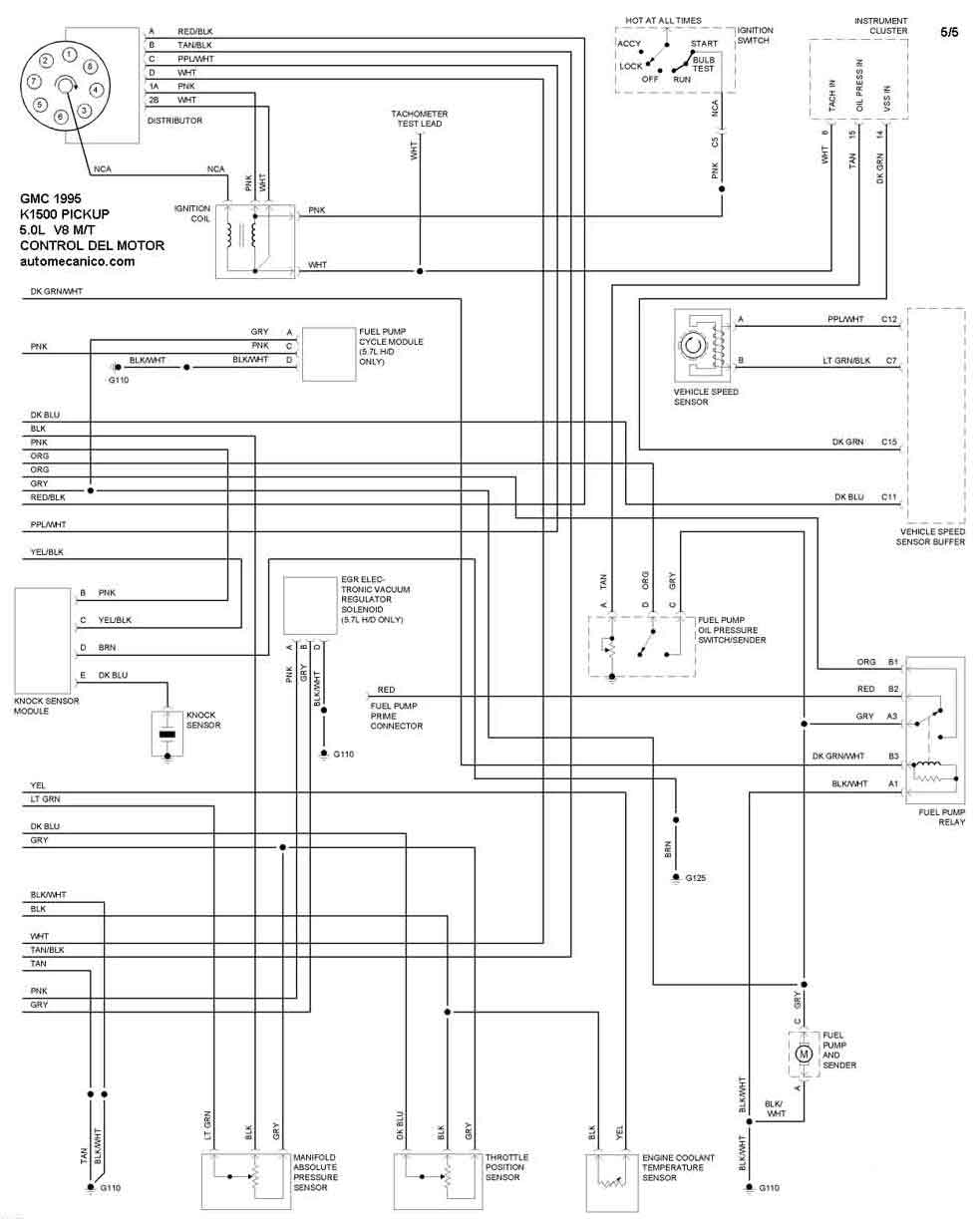

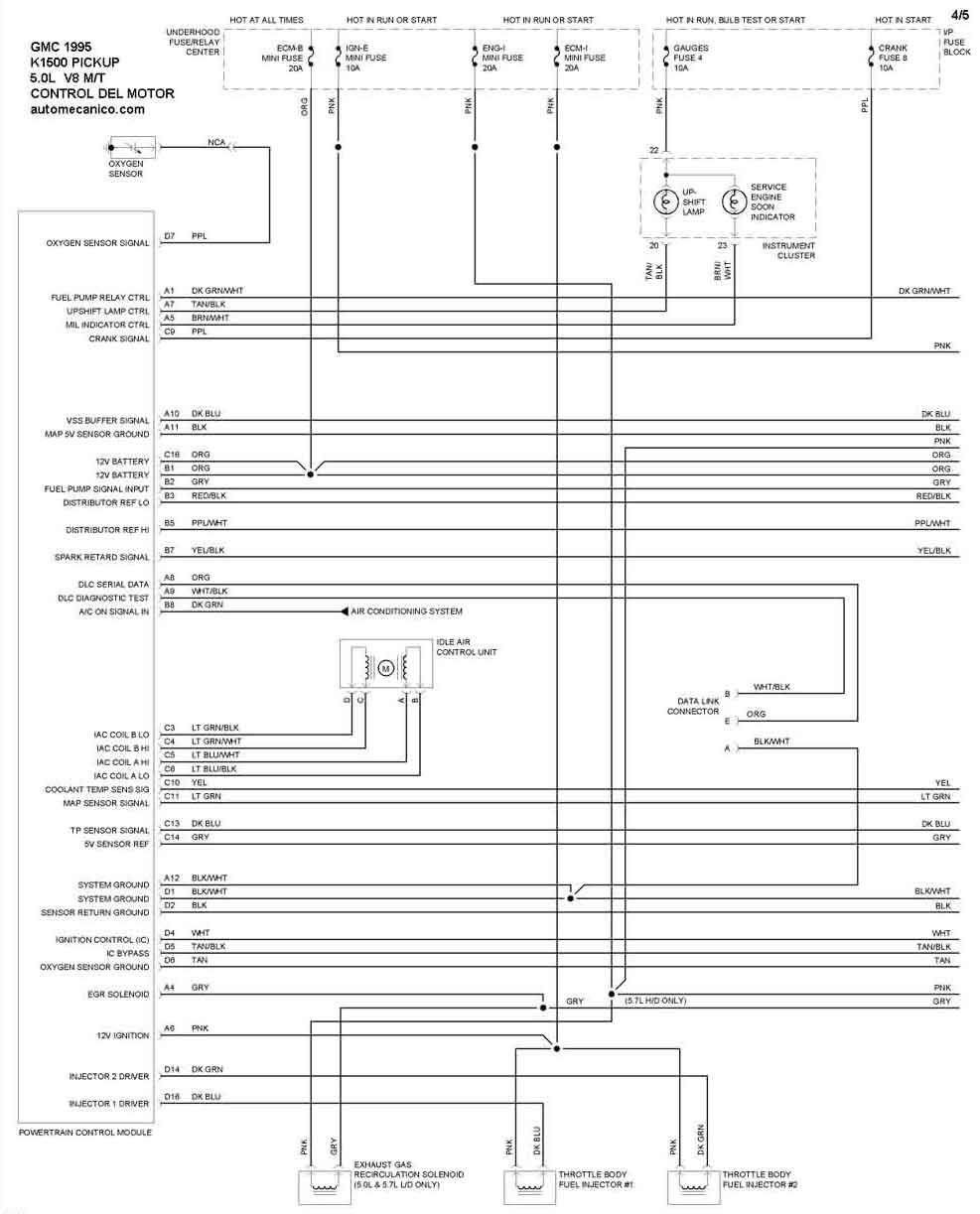

1995 K1500 PICKUP 5.0L V8 T/M. 1/3 CONTROL DEL MOTOR
1995 K1500 PICKUP 5.0L V8 T/M.. 2/3 CONTROL DEL MOTOR

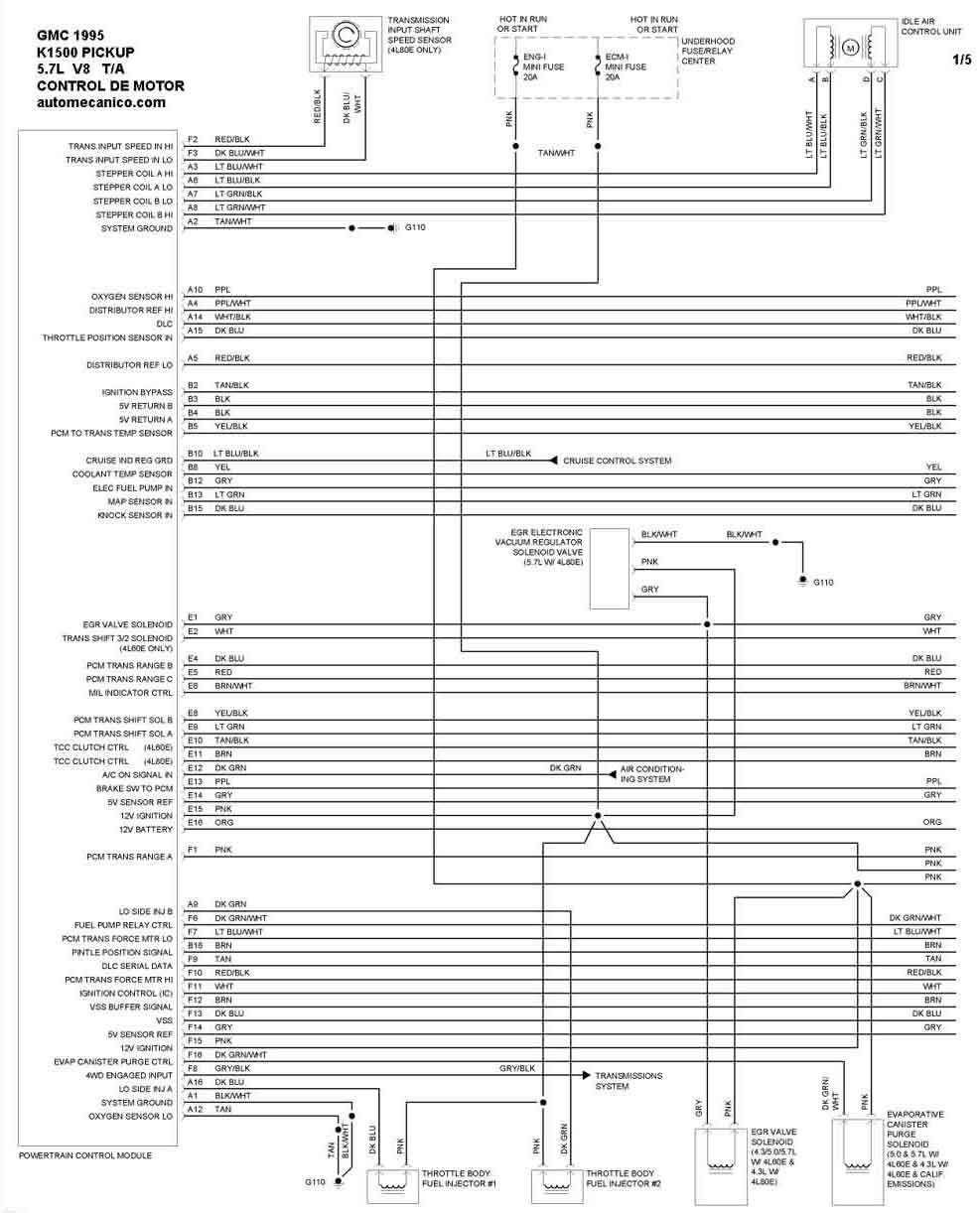

1995 K1500 PICKUP 5.7L V8 T/A. 1/3 CONTROL DEL MOTOR

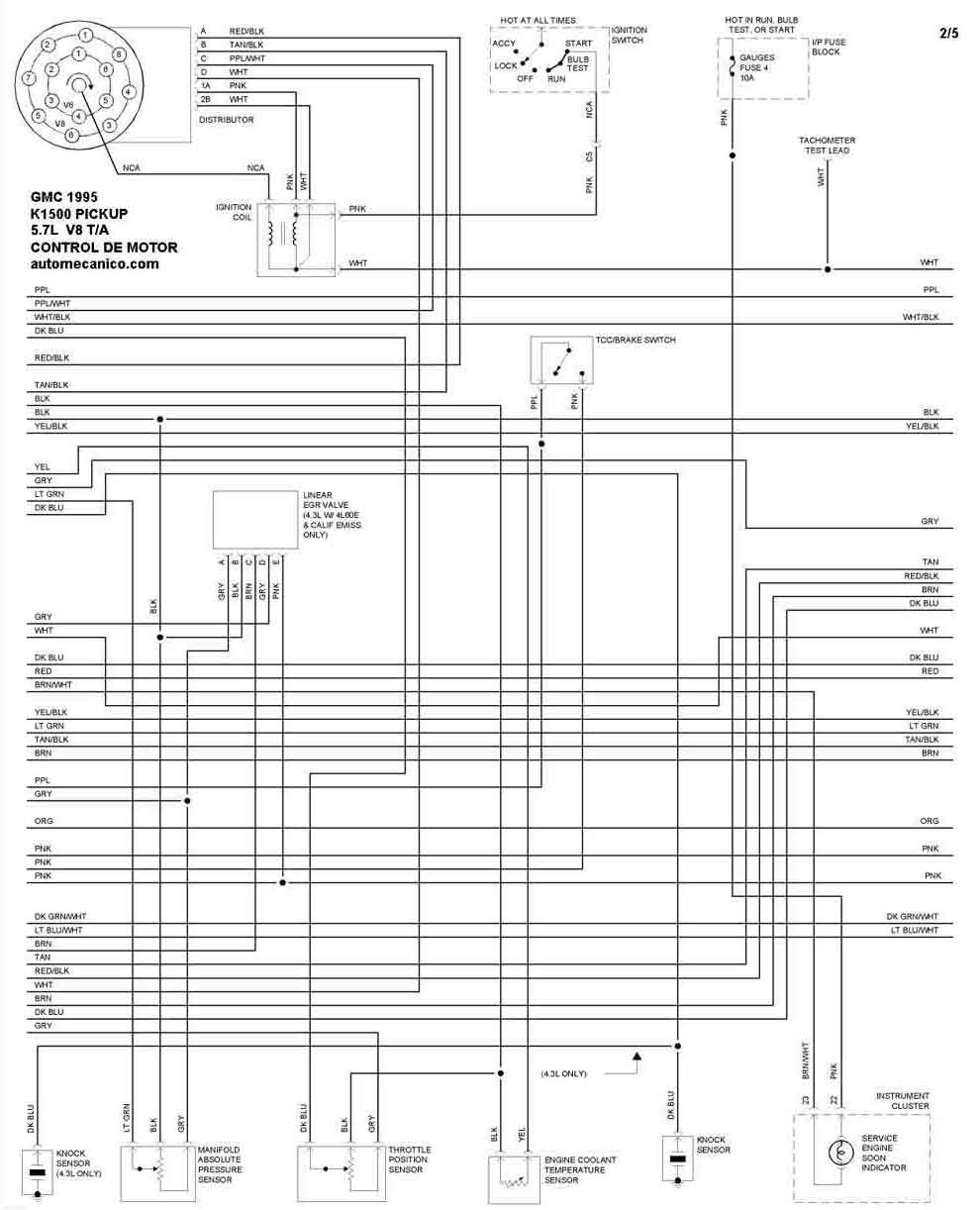

1995 K1500 PICKUP 5.7L V8 T/A. 2/3 CONTROL DEL MOTOR
1995 K1500 PICKUP 5.7L V8 T/A. 3/3 CONTROL DEL MOTOR

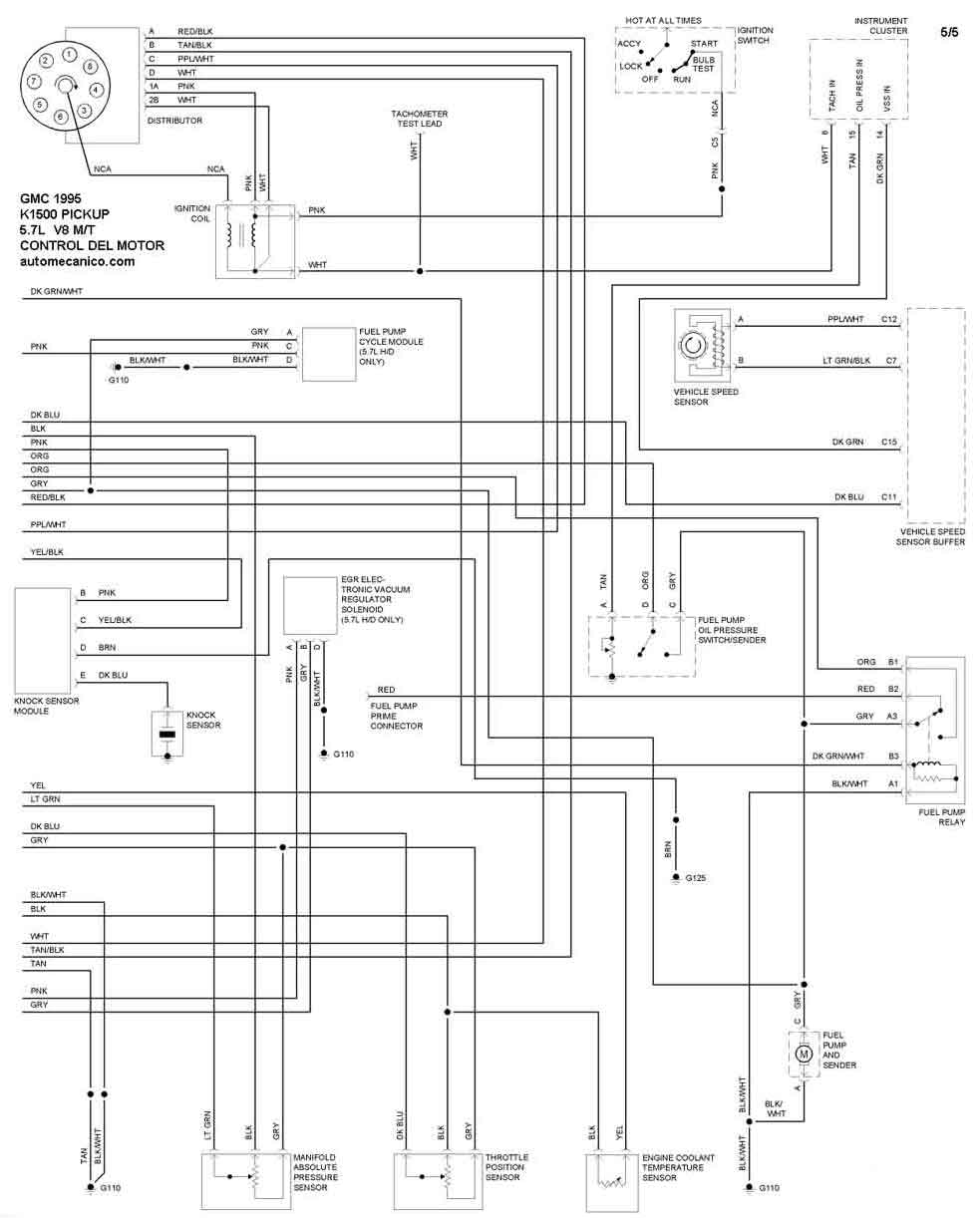

1995 K1500 PICKUP 5.7L V8 T/M 1/2 CONTROL DEL MOTOR
1995 K1500 PICKUP 5.7L V8 T/M. 2/2 CONTROL DEL MOTOR

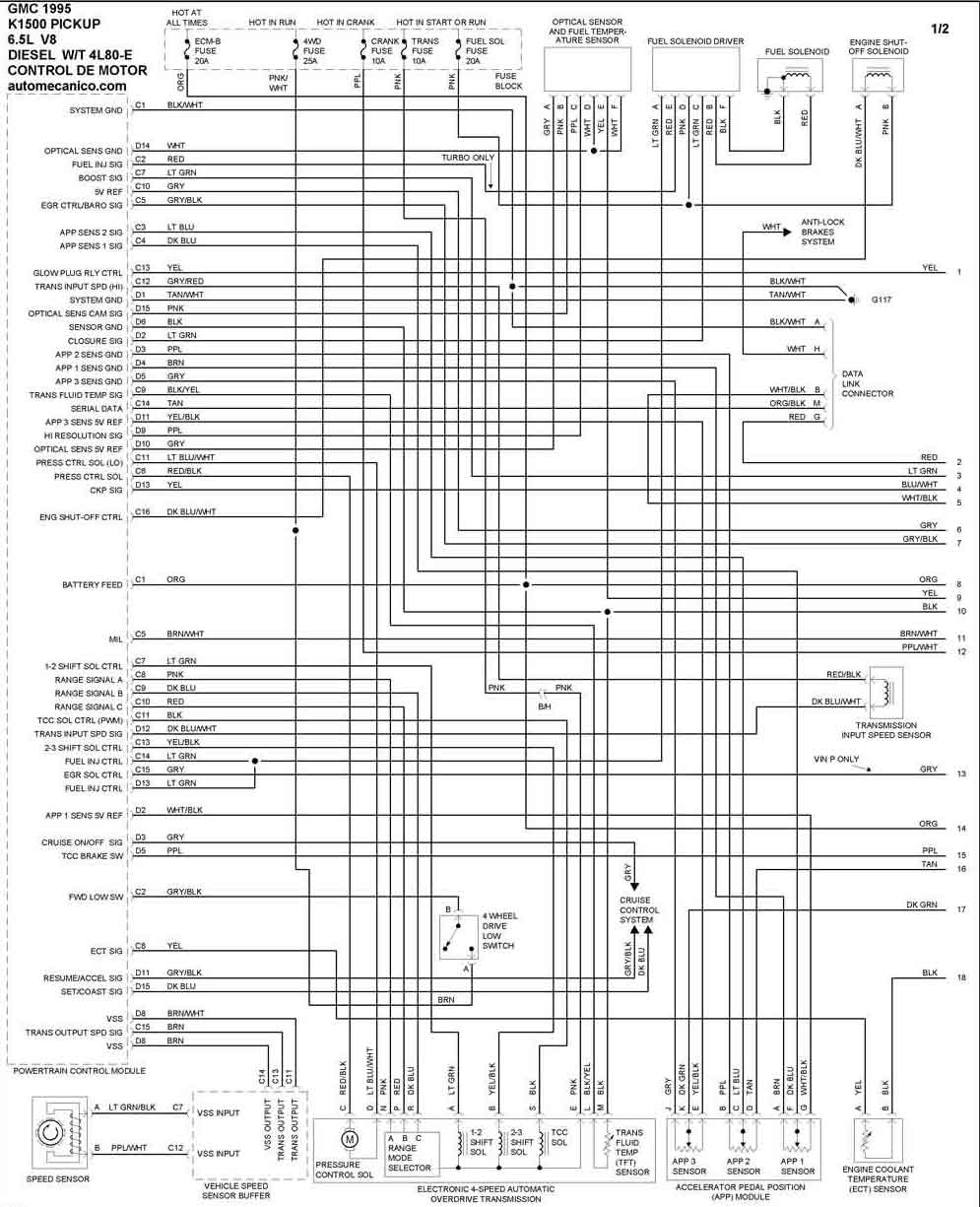

1995 K1500 PICKUP 6.5L V8 T/A Diesel 1/2 CONTROL DEL MOTOR

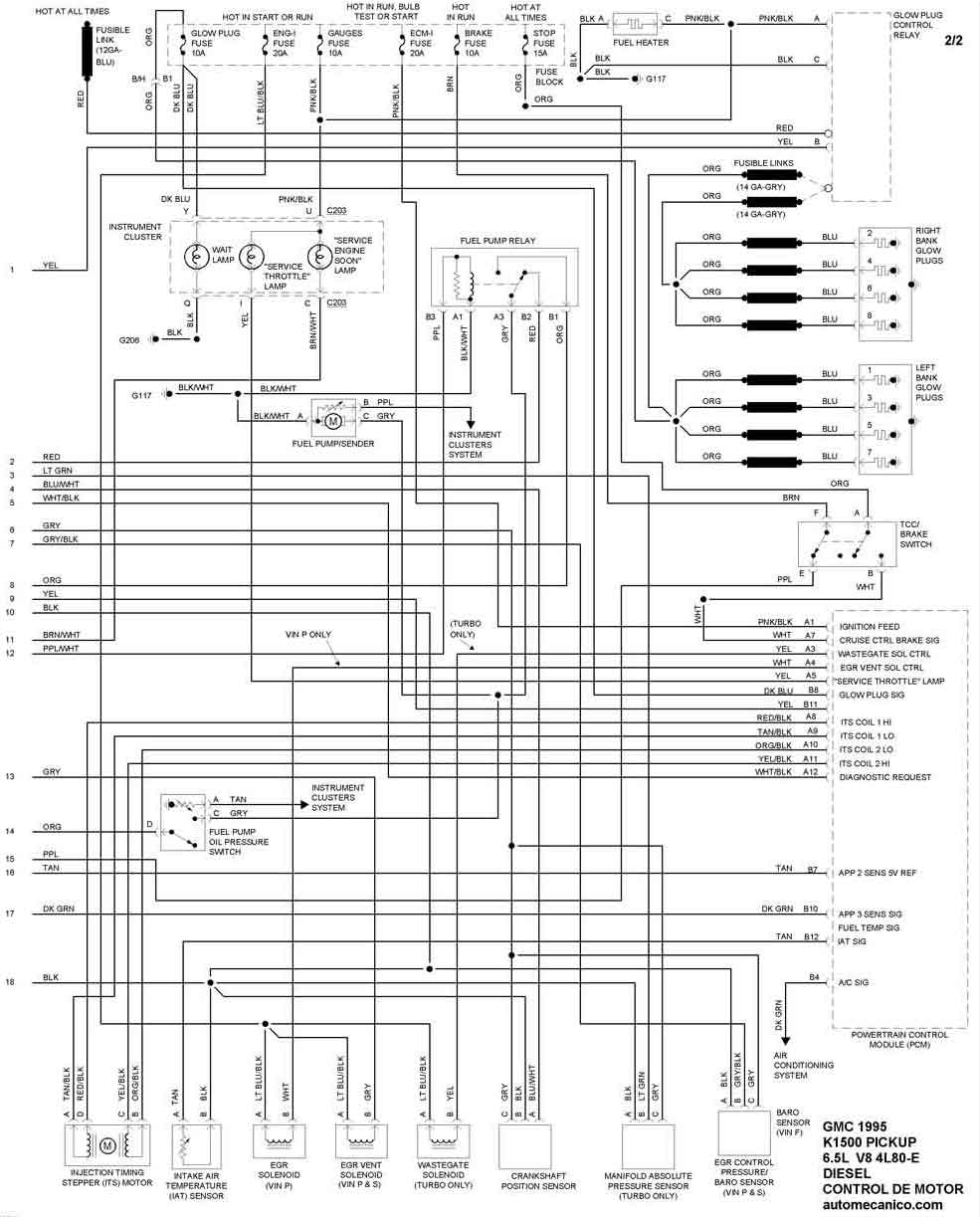

1995 K1500 PICKUP 6.5L V8 T/A. Diesel. 2/2 CONTROL DEL MOTOR

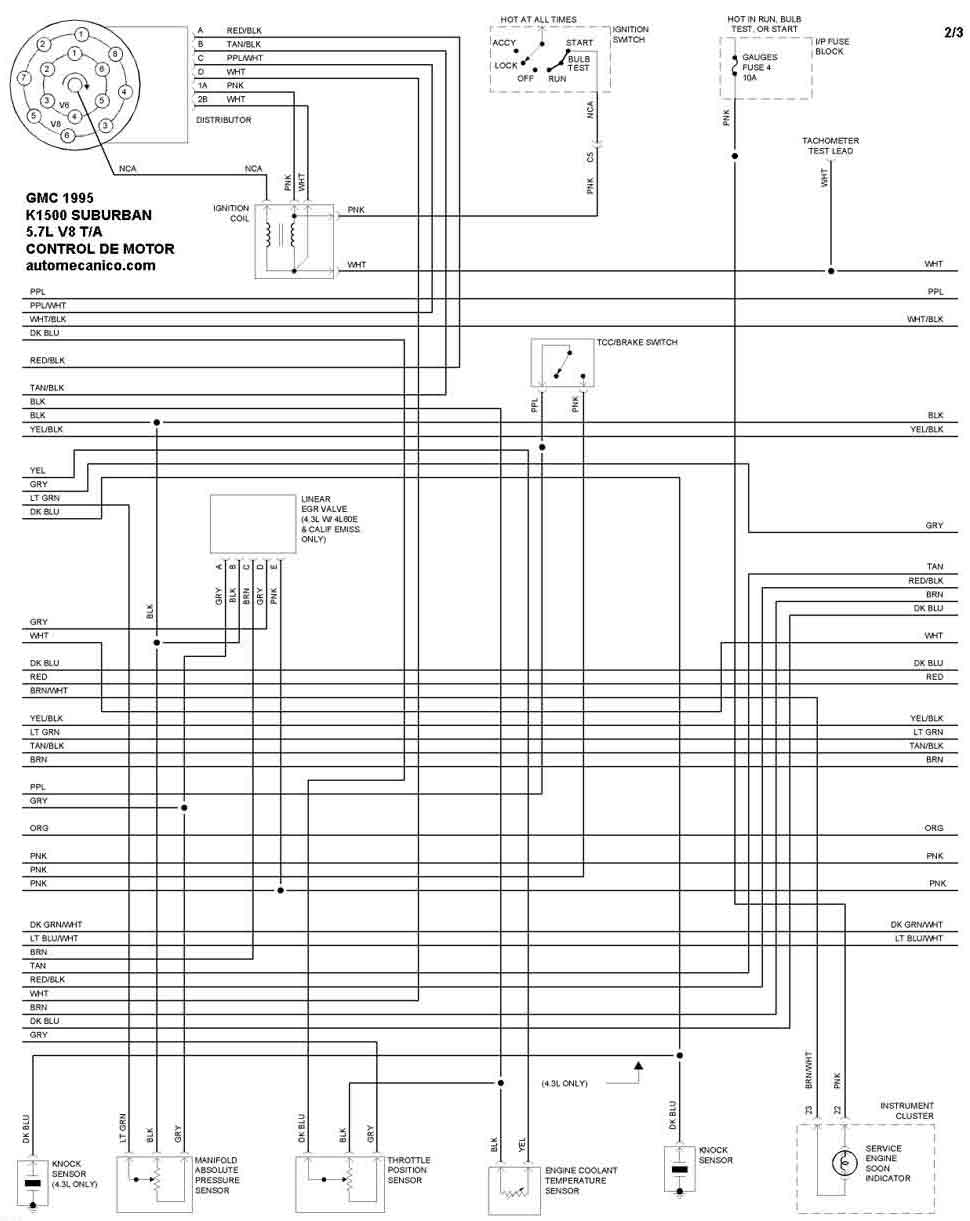

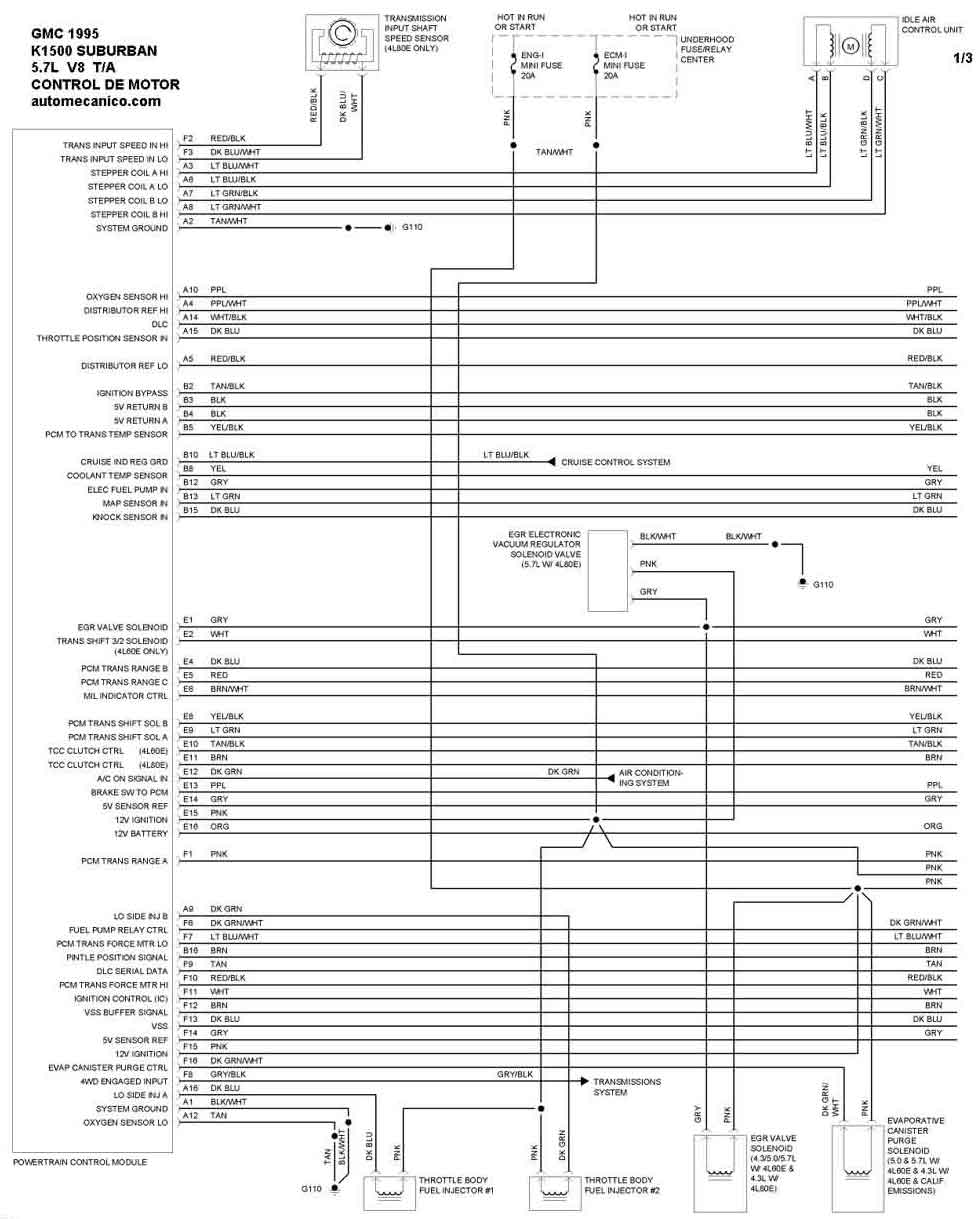

1995 K1500 SUBURBAN 5.7L V8 T/A 1/3 CONTROL DEL MOTOR
1995 K1500 SUBURBAN 5.7L V8 T/A. 1/3 CONTROL DEL MOTOR

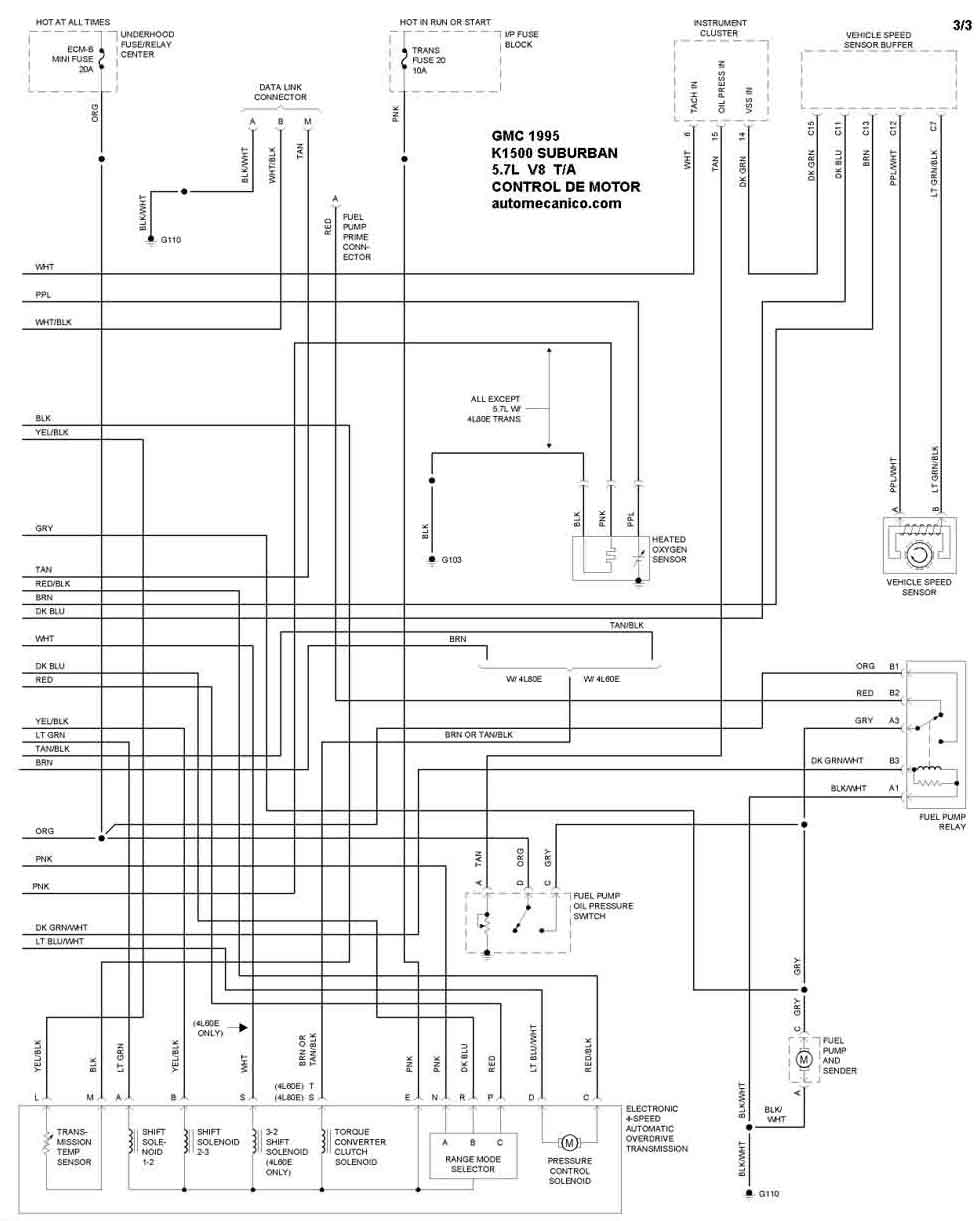

1995 K1500 SUBURBAN 5.7L V8 T/A 1/3 CONTROL DEL MOTOR

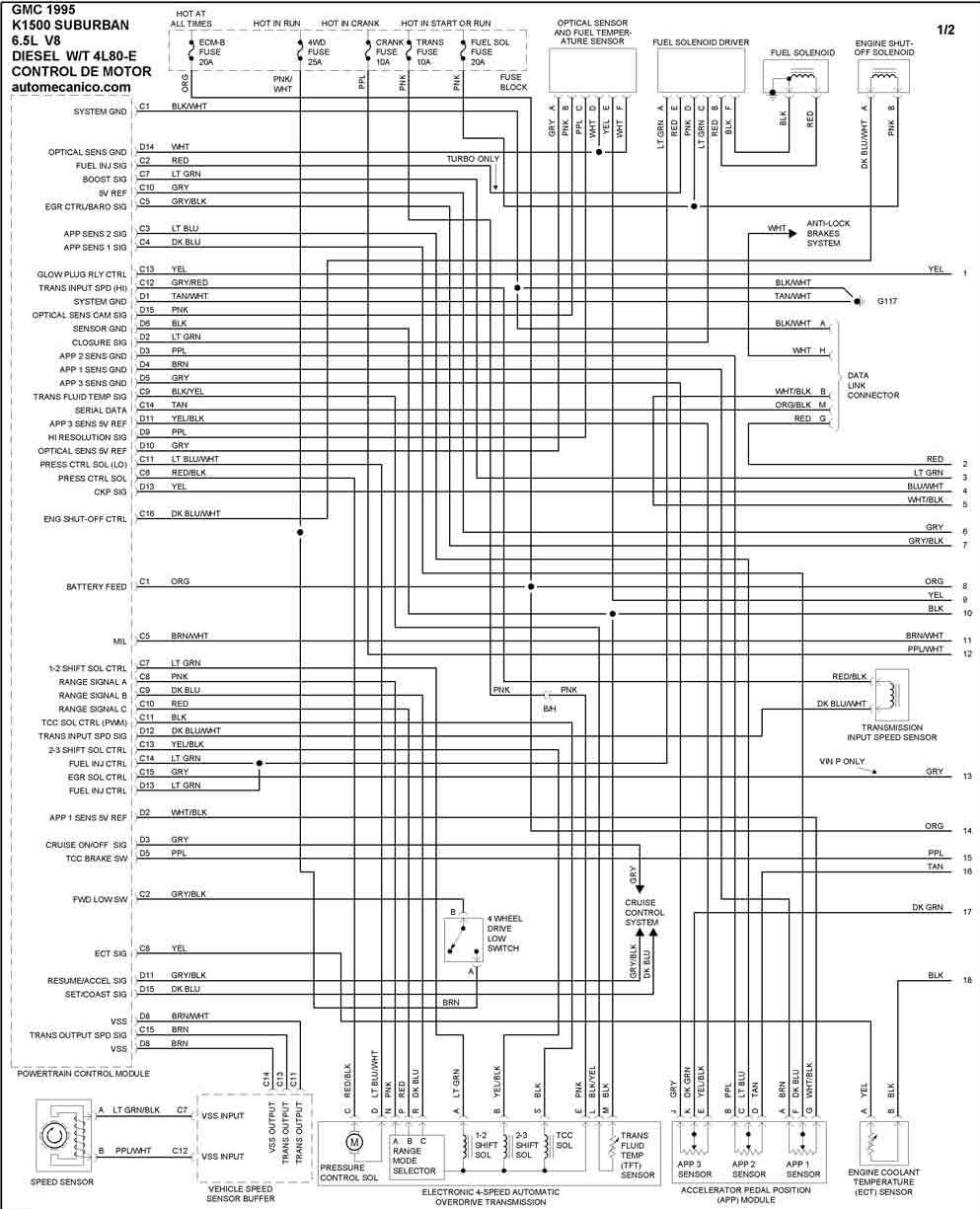

1995 K1500 SUBURBAN 6.5L V8  Diesel  T/A 1/2 CONTROL DEL MOTOR

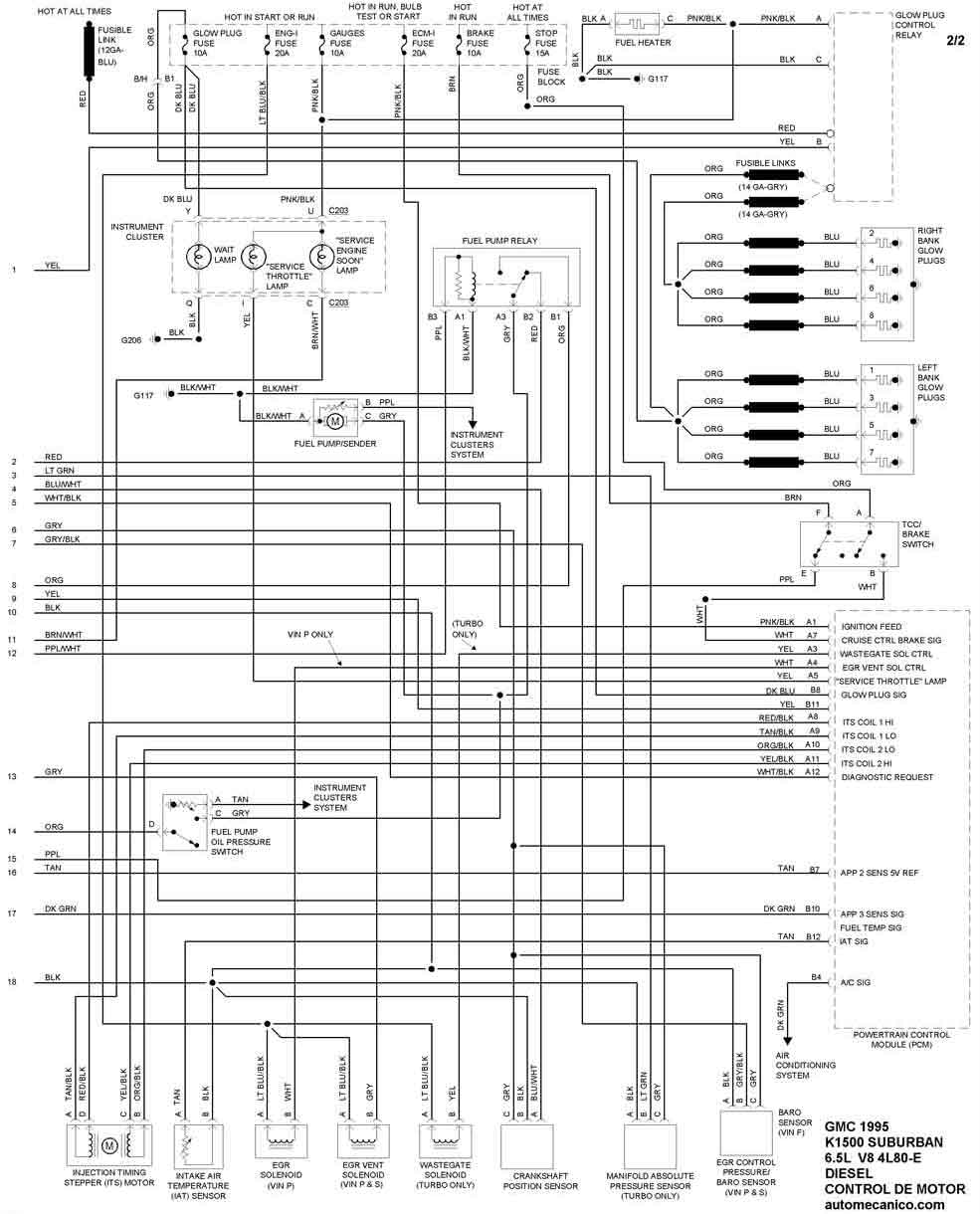

1995 K1500 SUBURBAN 6.5L V8  Diesel  T/A. 2/2 CONTROL DEL MOTOR
