DIAGRAMAS / ESQUEMAS : GMC - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: GMC 1995 - |
YEAR | MODELO | DIAGRAMA |

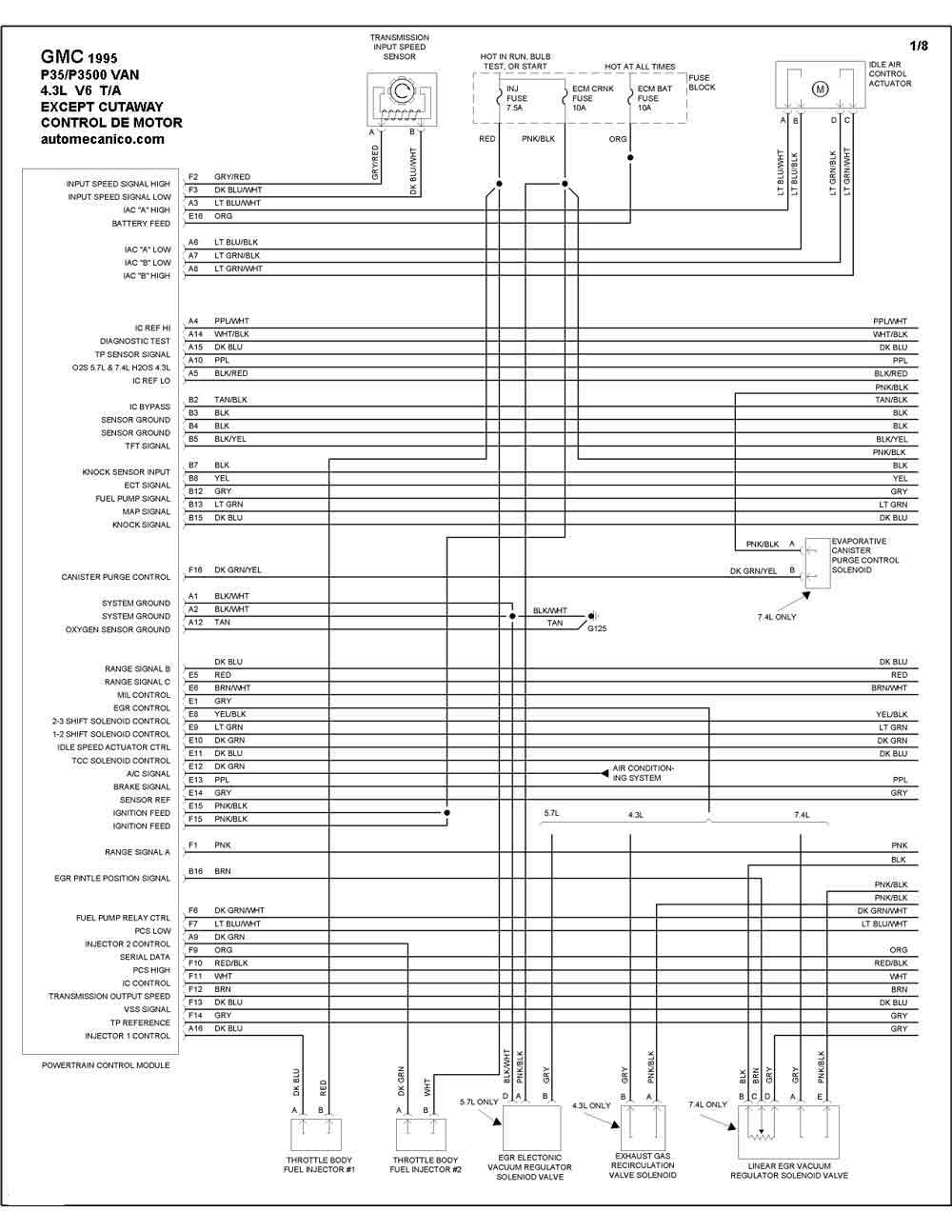

1995 | P35/P3500 VAN 4.3L V6 T/A.Excep. Cutaway 1/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 4.3L V6 T/A.Excep. Cutaway. 2/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 4.3L V6 T/A.Excep. Cutaway. 3/3 | CONTROL DEL MOTOR |

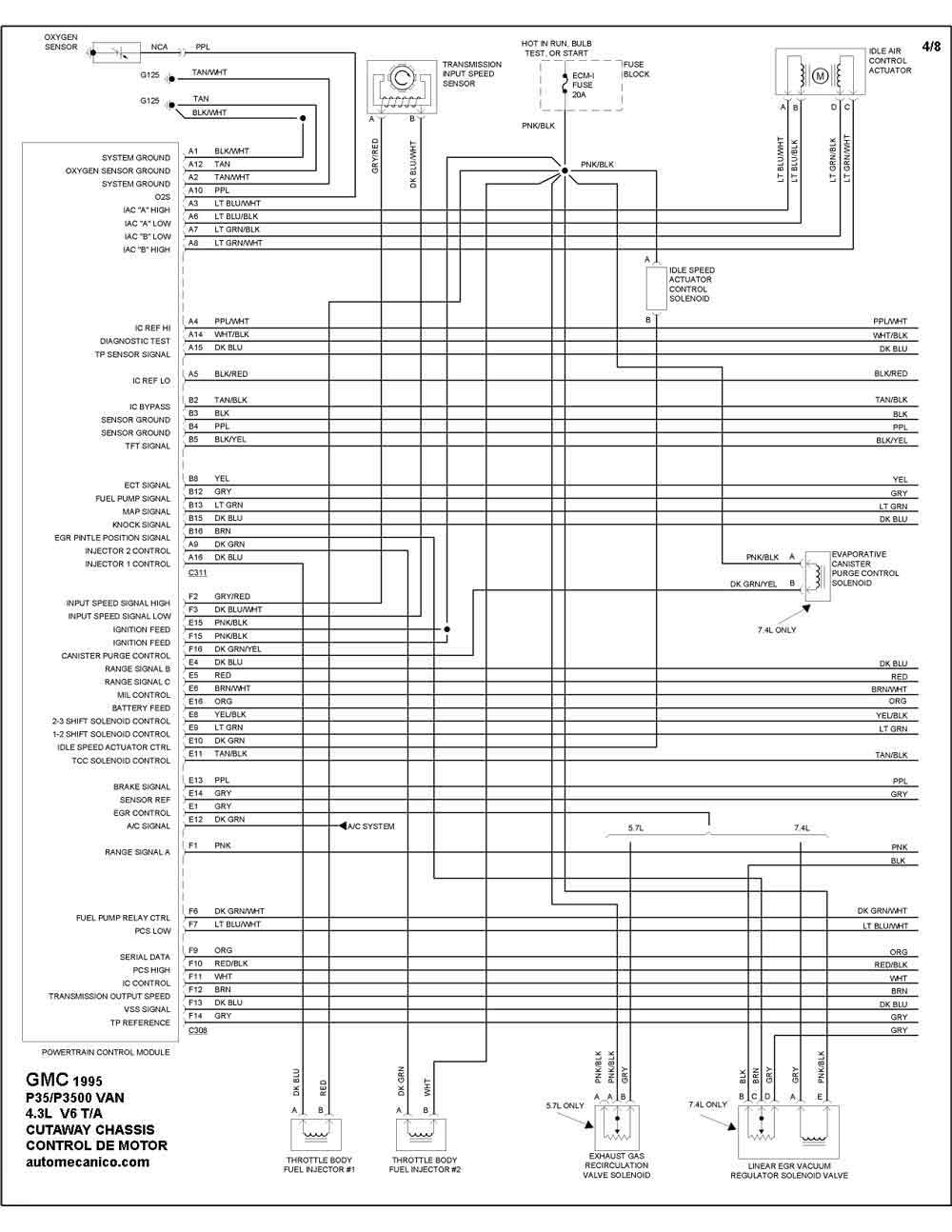

1995 | P35/P3500 VAN 4.3L V6 T/A. Cutaway Chassis 1/3 | CONTROL DEL MOTOR |

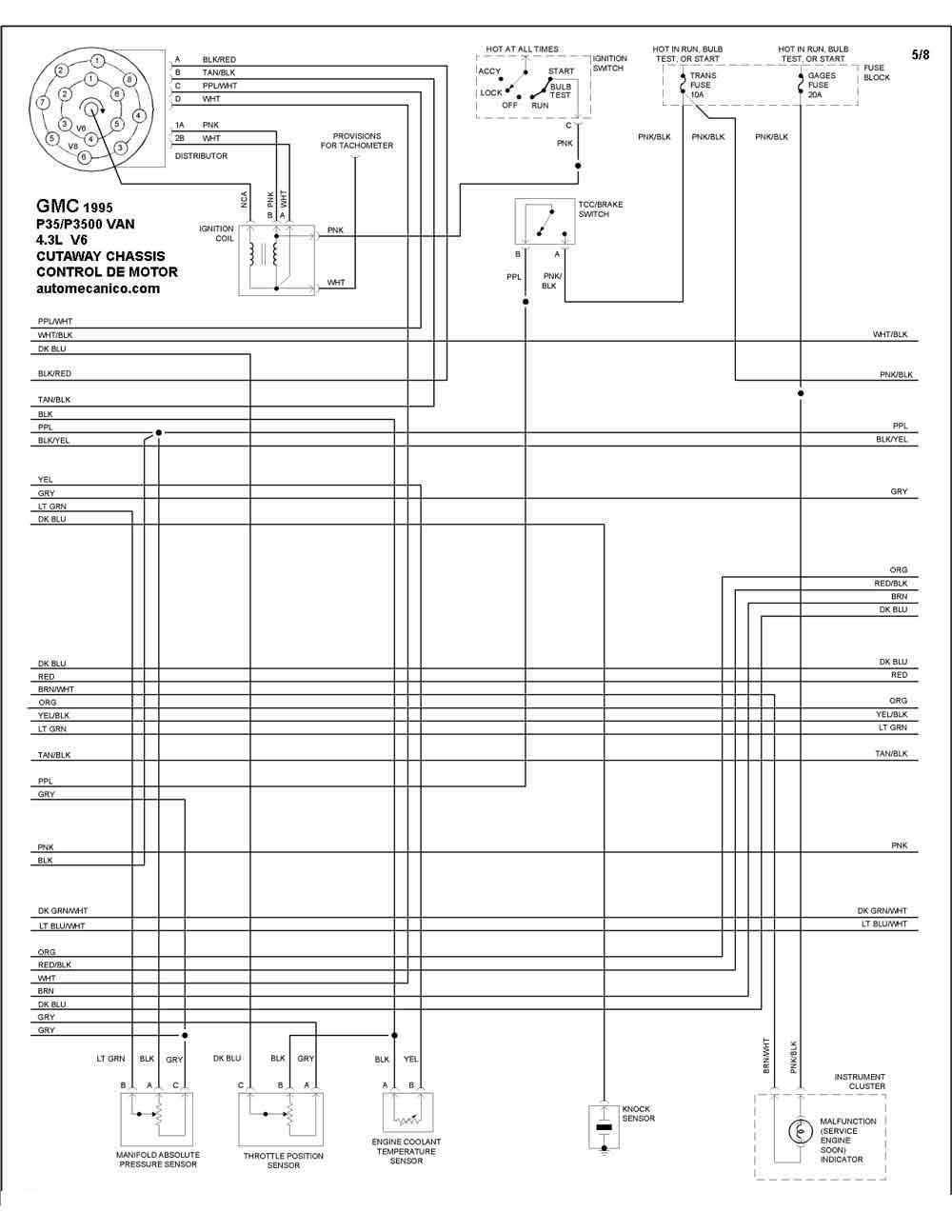

1995 | P35/P3500 VAN 4.3L V6 T/A. Cutaway Chassis. 2/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 4.3L V6 T/A. Cutaway Chassis 3/3 | CONTROL DEL MOTOR |

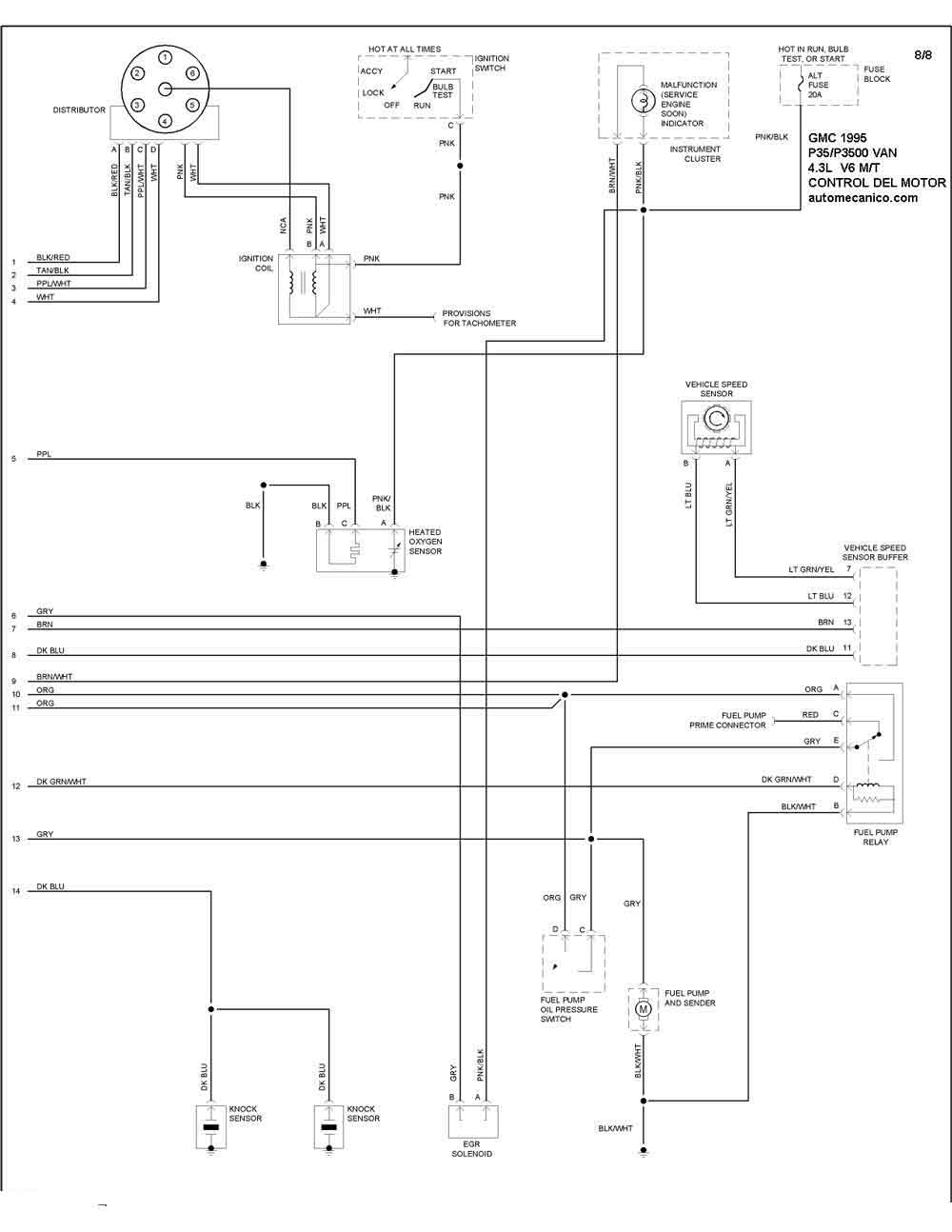

1995 | P35/P3500 VAN 4.3L V6 T/M 1/2 | CONTROL DEL MOTOR |

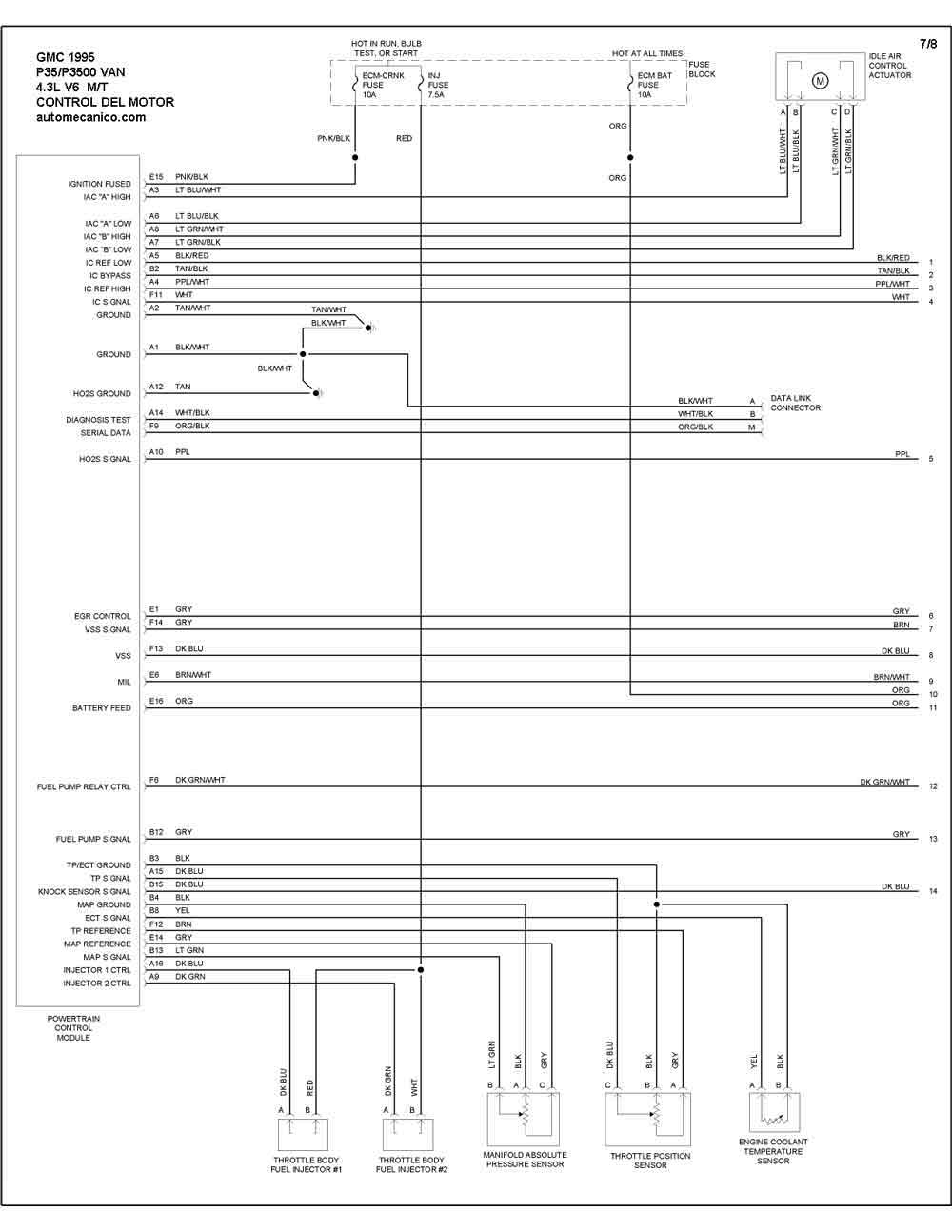

1995 | P35/P3500 VAN 4.3L V6 T/M. 2/2 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 5.7L V8 T/A.Excep. Cutaway 1/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 5.7L V8 T/A.Excep. Cutaway 2/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 5.7L V8 T/A.Excep. Cutaway 3/3 | CONTROL DEL MOTOR |

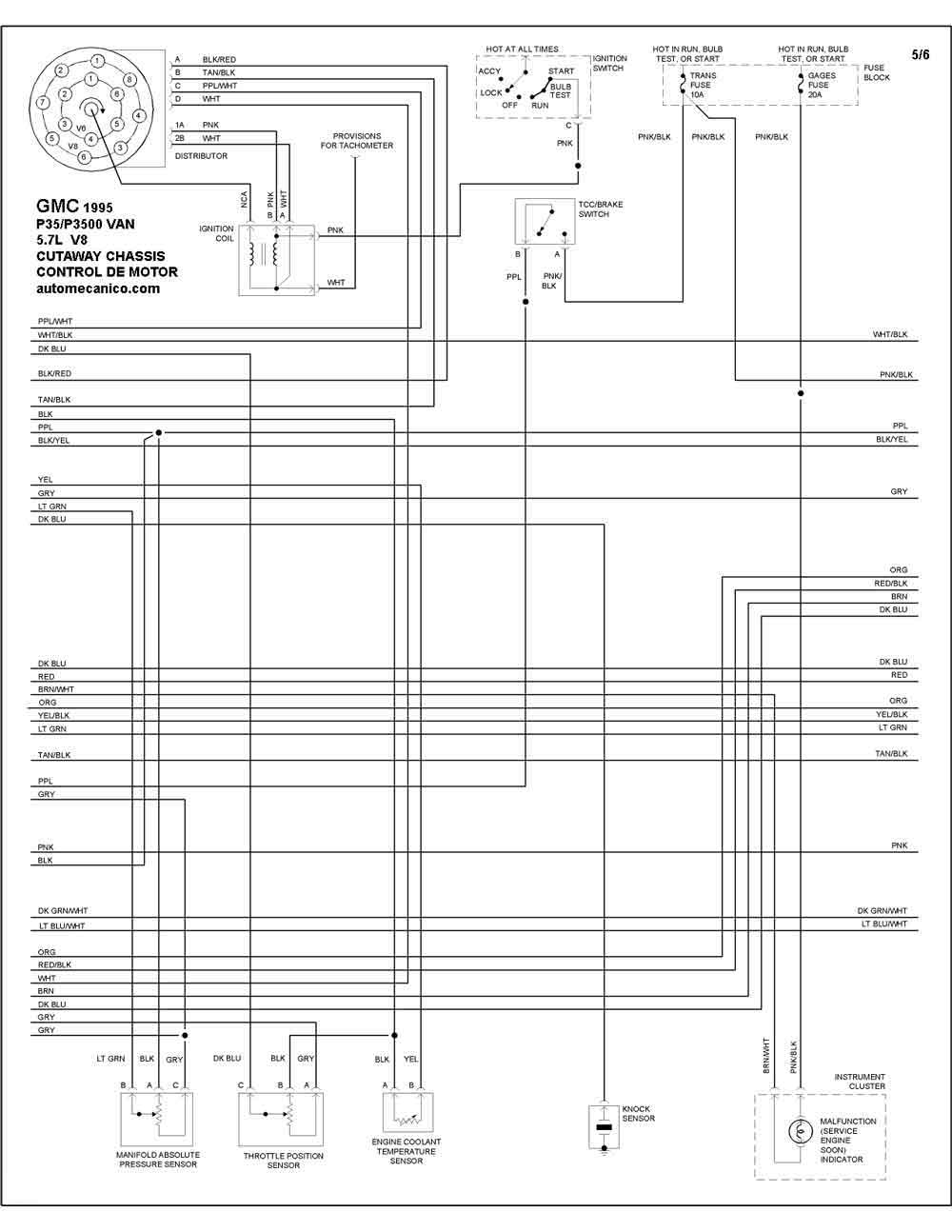

1995 | P35/P3500 VAN 5.7L V8 T/A Cutaway Chassis 1/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 5.7L V8 T/A Cutaway Chassis. 2/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 5.7L V8 T/A Cutaway Chassis 3/3 | CONTROL DEL MOTOR |

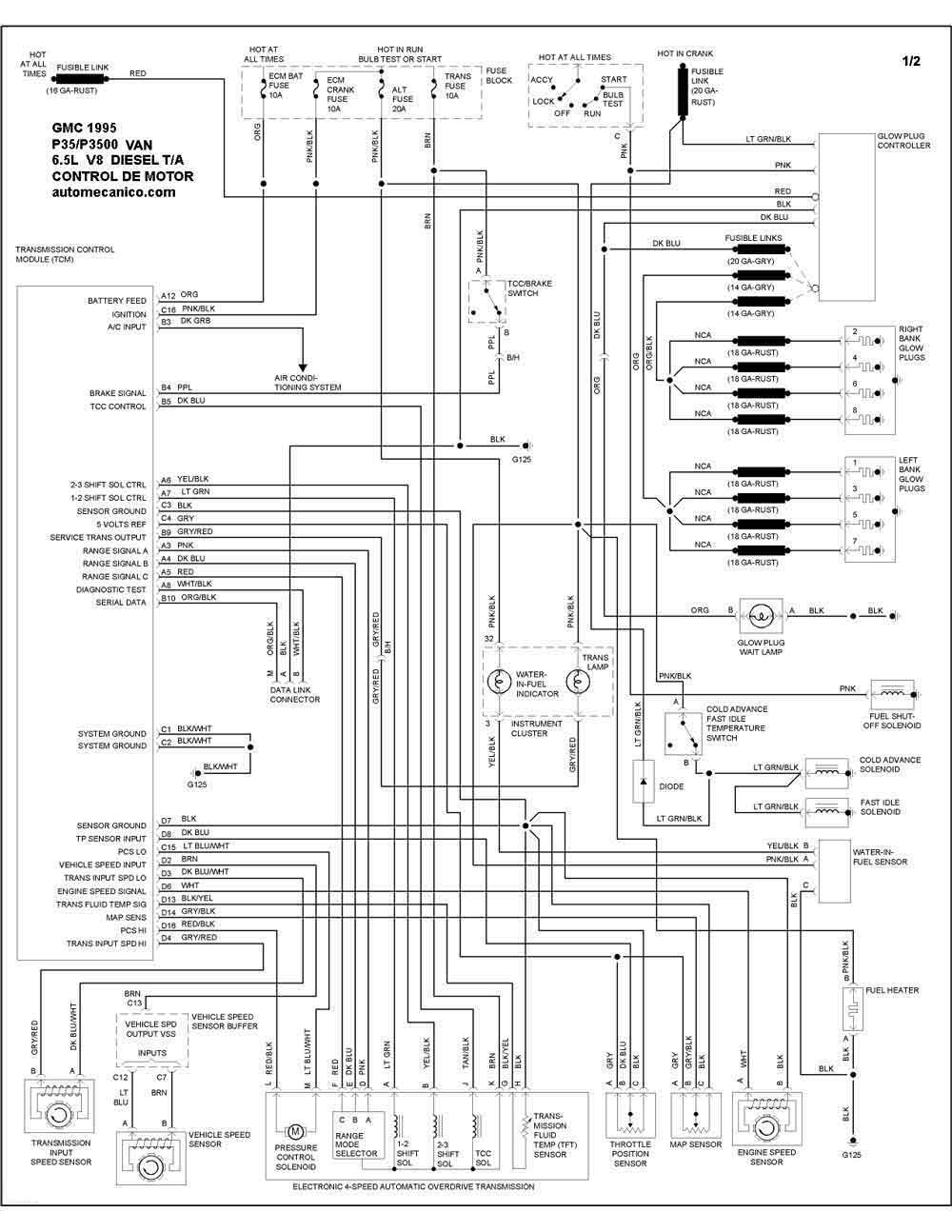

1995 | P35/P3500 VAN 6.5L V8 Diesel T/A 1/1 | CONTROL DEL MOTOR |

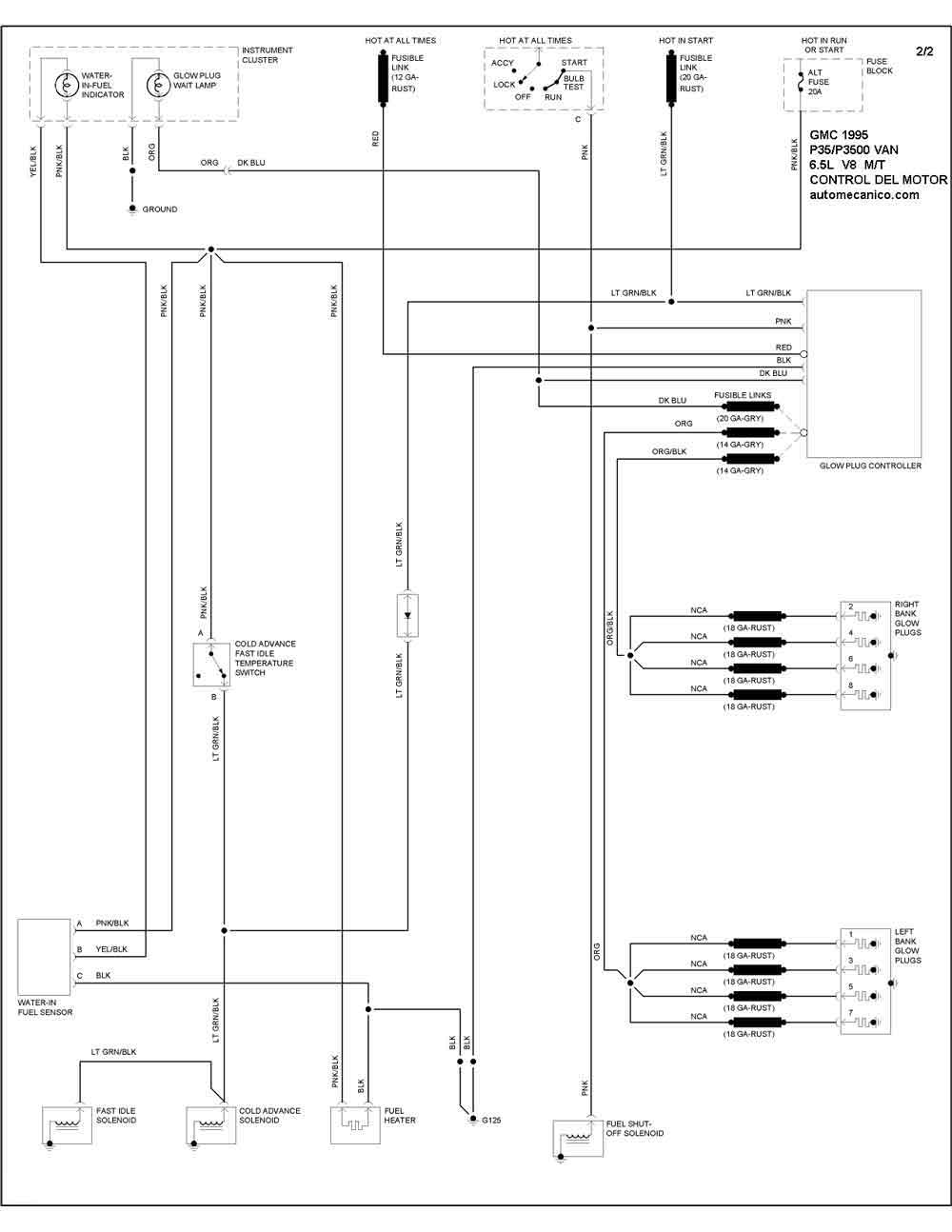

1995 | P35/P3500 VAN 6.5L V8 Diesel T/M. 1/1 | CONTROL DEL MOTOR |

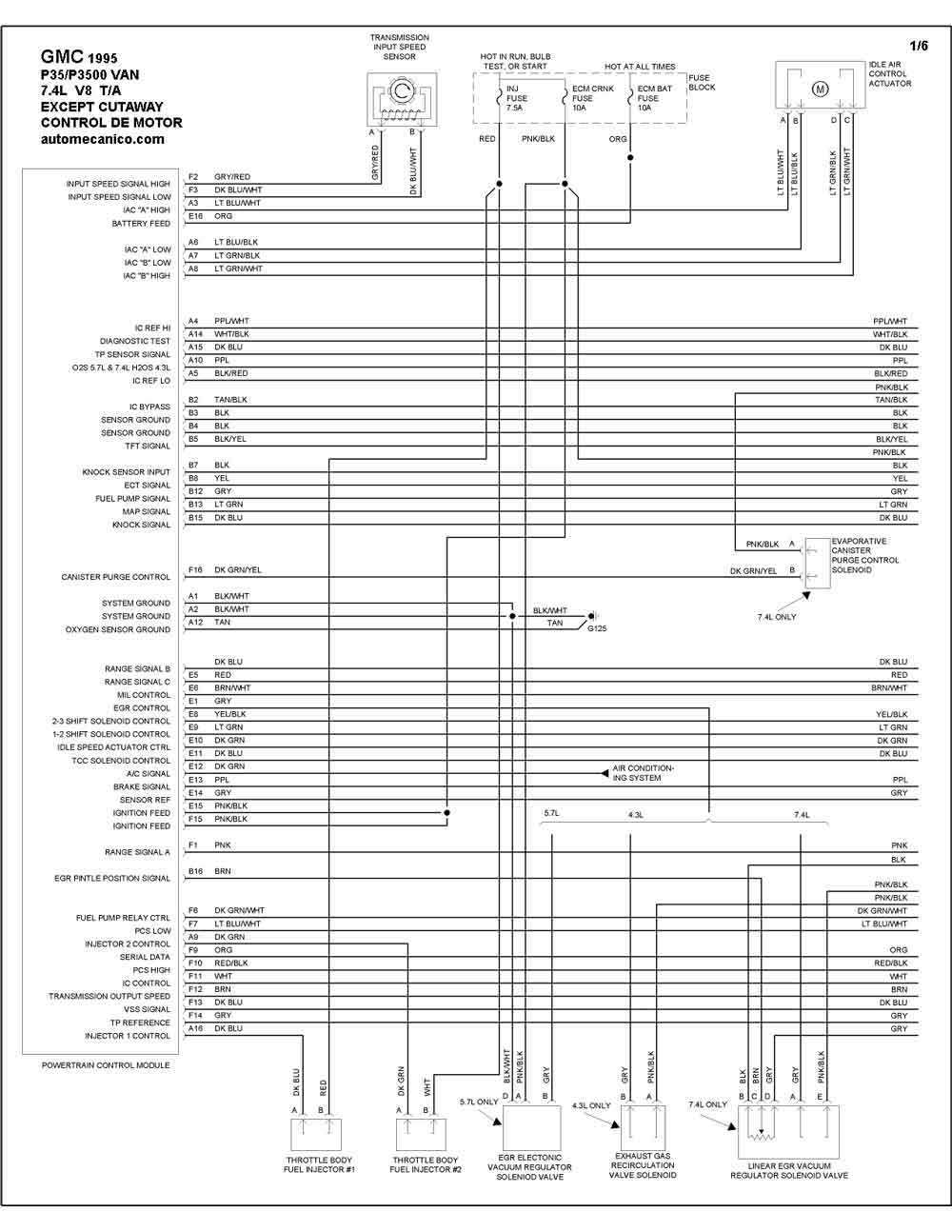

1995 | P35/P3500 VAN 7.4L V8 T/A.Excep. Cutaway. 1/3 | CONTROL DEL MOTOR |

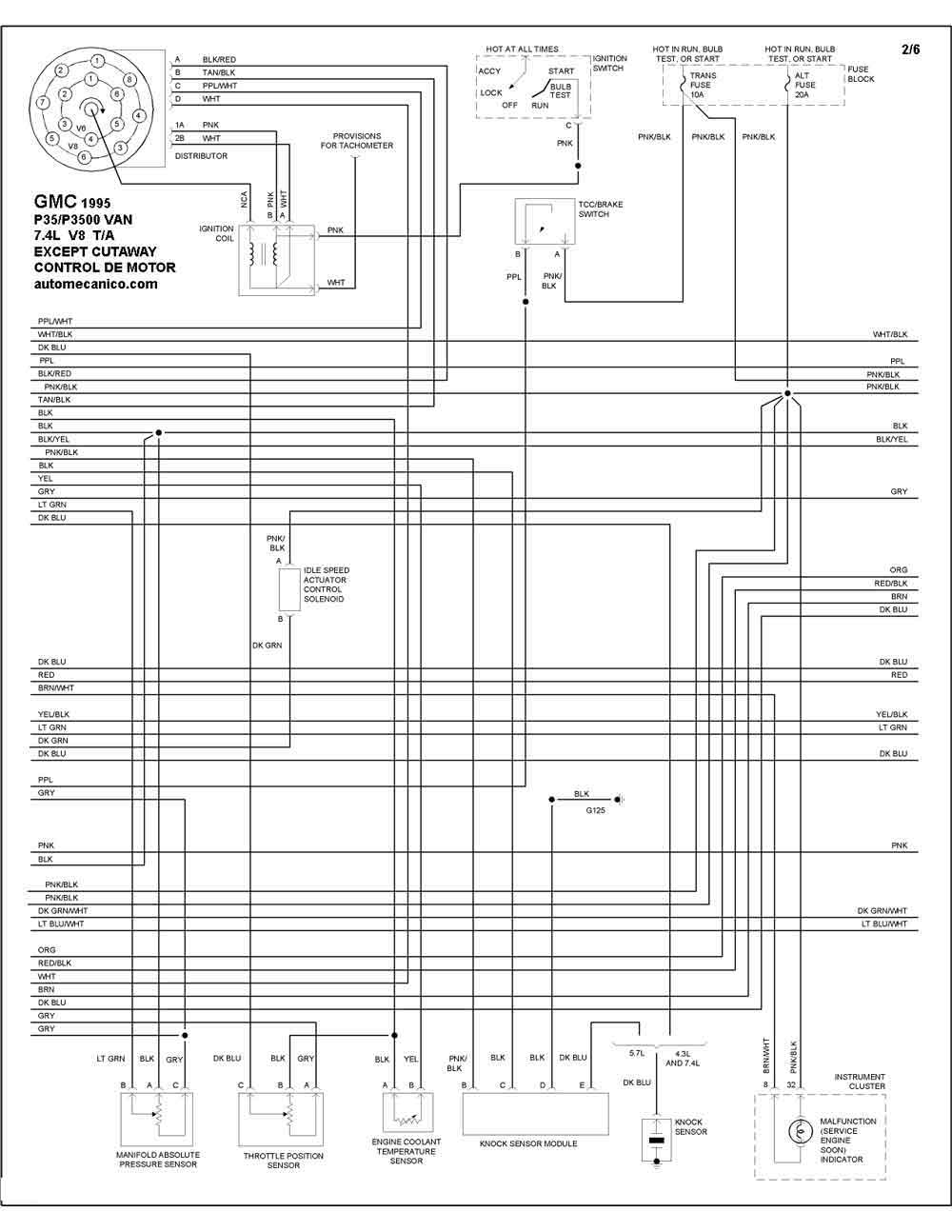

1995 | P35/P3500 VAN 7.4L V8 T/A.Excep. Cutaway. 2/3 | CONTROL DEL MOTOR |

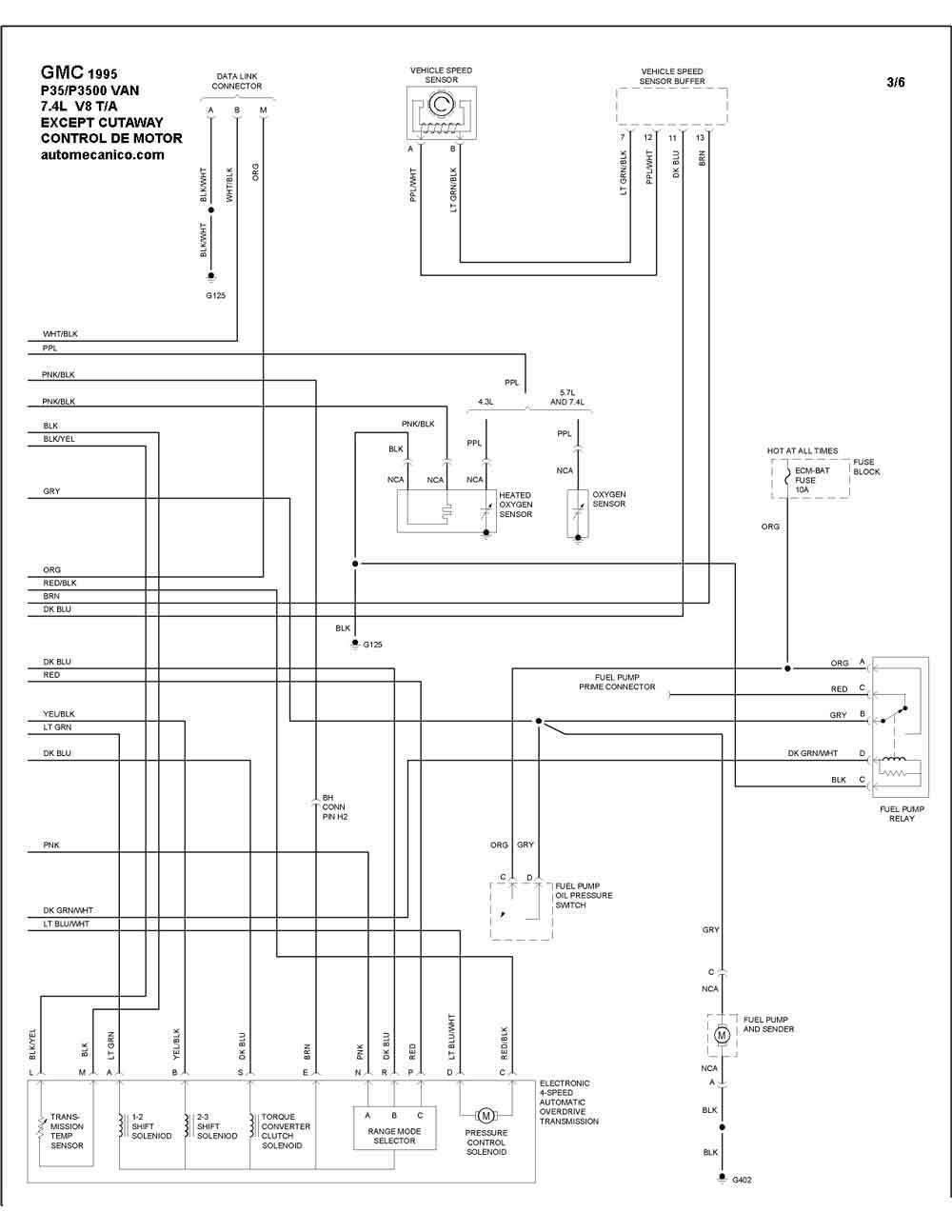

1995 | P35/P3500 VAN 7.4L V8 T/A.Excep. Cutaway. 3/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 7.4L V8 T/A Cutaway Chassis 1/3 | CONTROL DEL MOTOR |
1995 | P35/P3500 VAN 7.4L V8 T/A Cutaway Chassis. 2/3 | CONTROL DEL MOTOR |

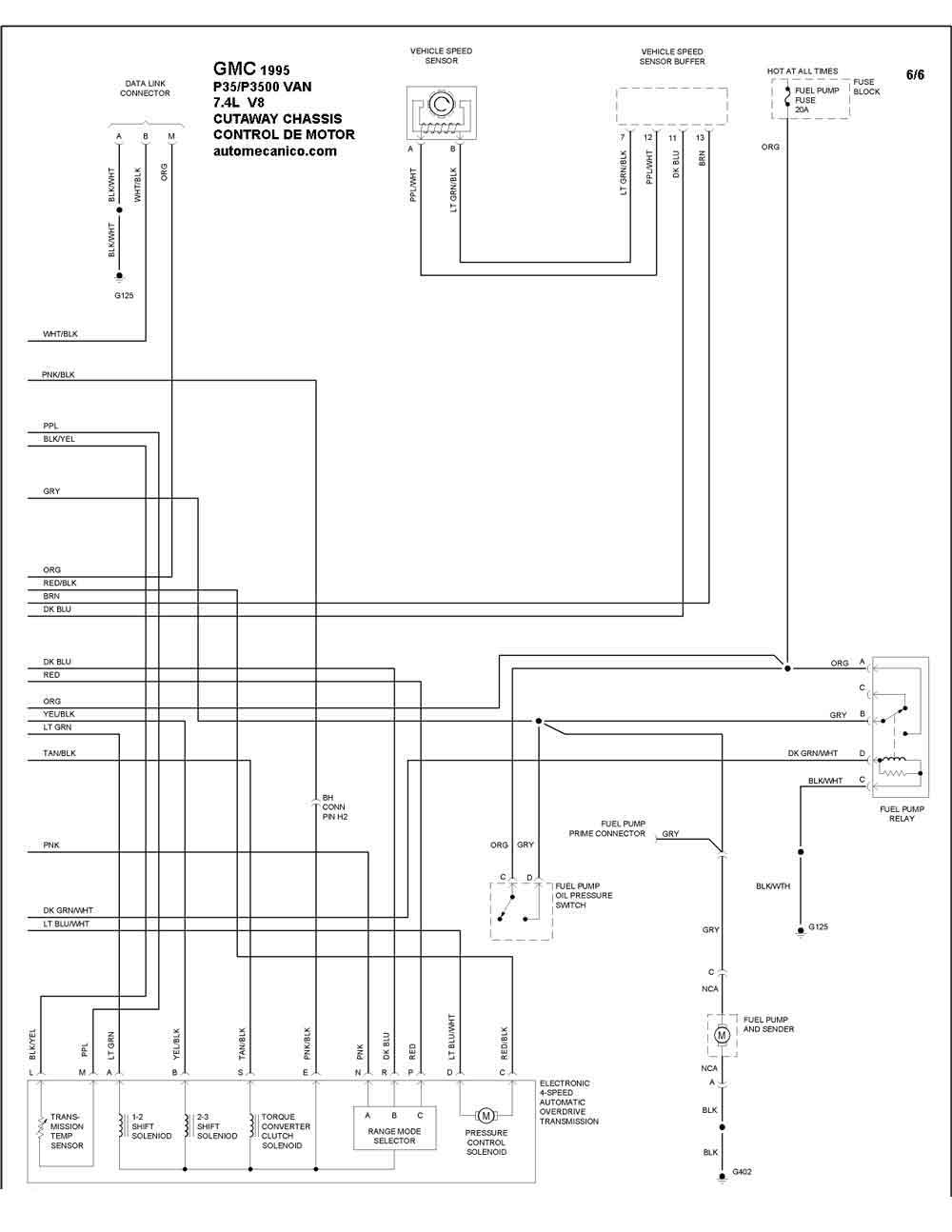

1995 | P35/P3500 VAN 7.4L V8 T/A Cutaway Chassis. 3/3 | CONTROL DEL MOTOR |
