DIAGRAMAS / ESQUEMAS : GMC - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: GMC 1995 - |
| YEAR | MODELO | DIAGRAMA |

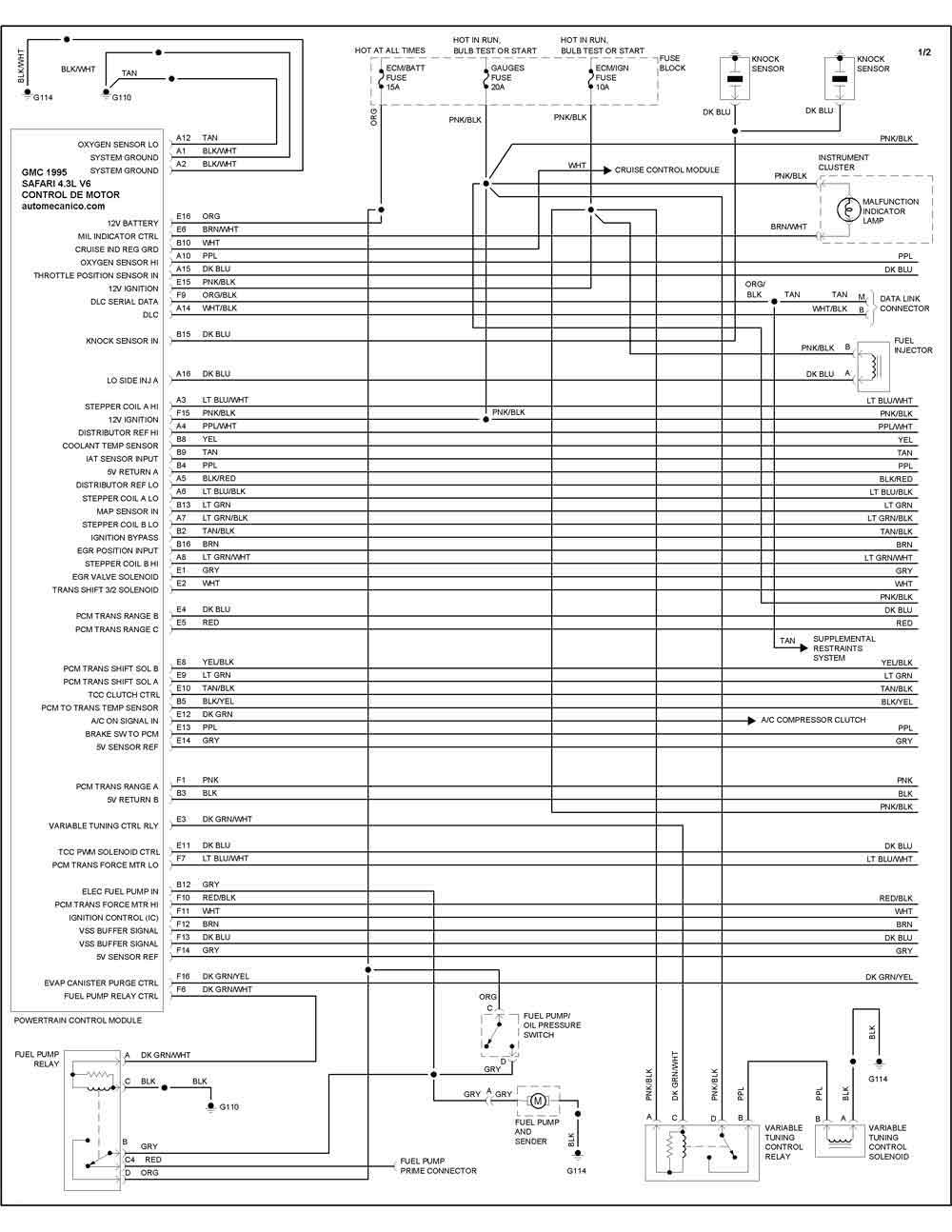

| 1995 | SAFARI 4.3L V6 . 1/2 | CONTROL DEL MOTOR |

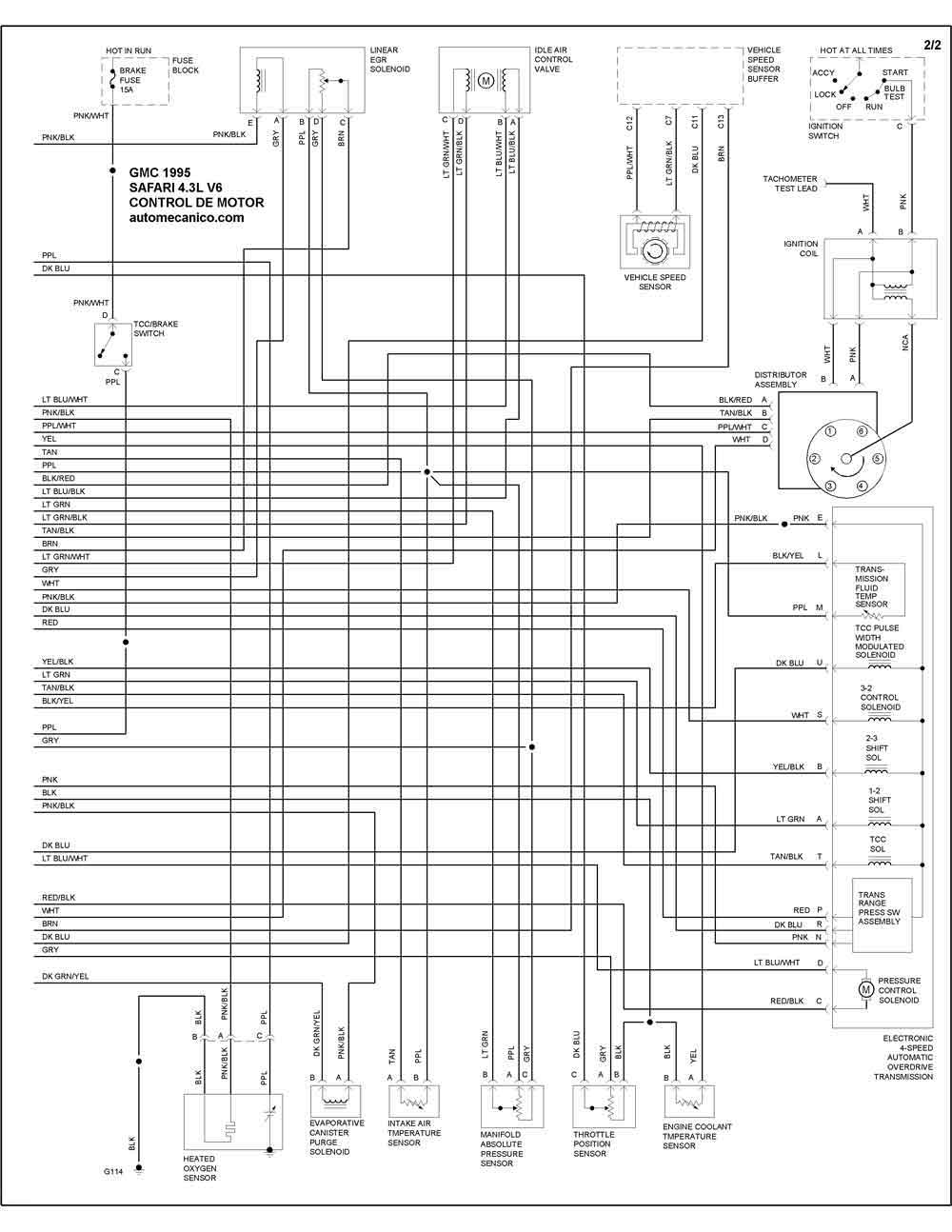

| 1995 | SAFARI 4.3L V6 2/2 | CONTROL DEL MOTOR |

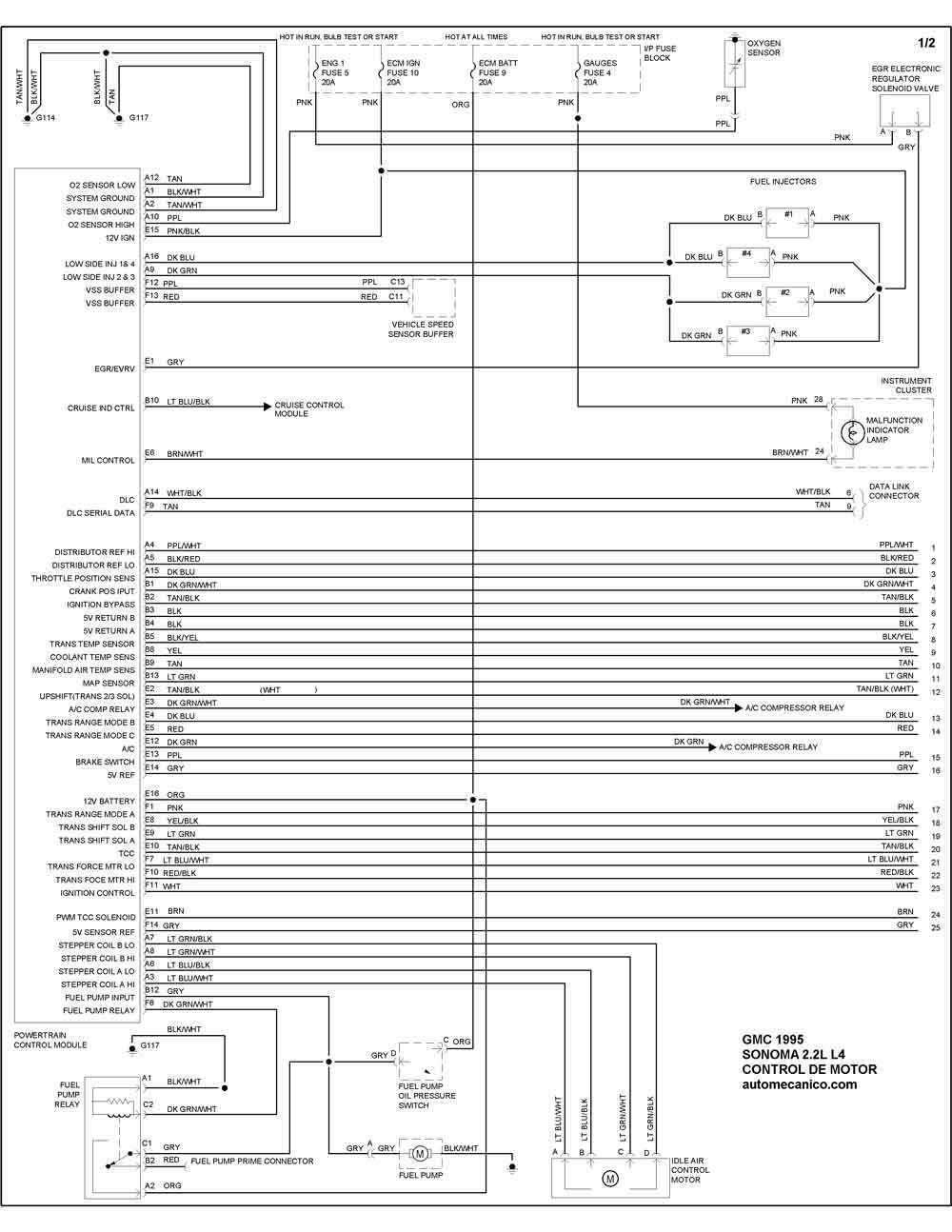

| 1995 | SONOMA 2.2L L4. 1/2 | CONTROL DEL MOTOR |

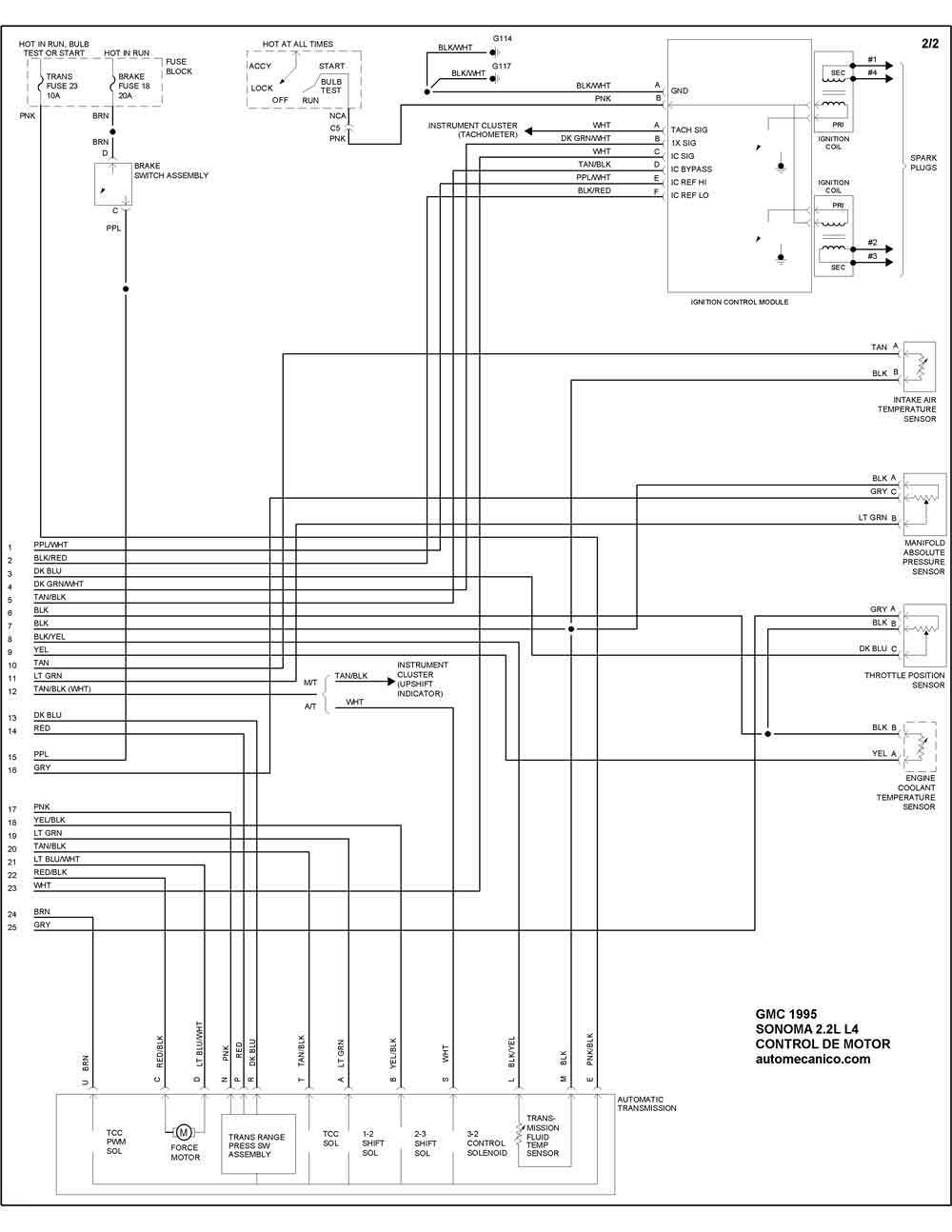

| 1995 | SONOMA 2.2L L4. 2/2 | CONTROL DEL MOTOR |

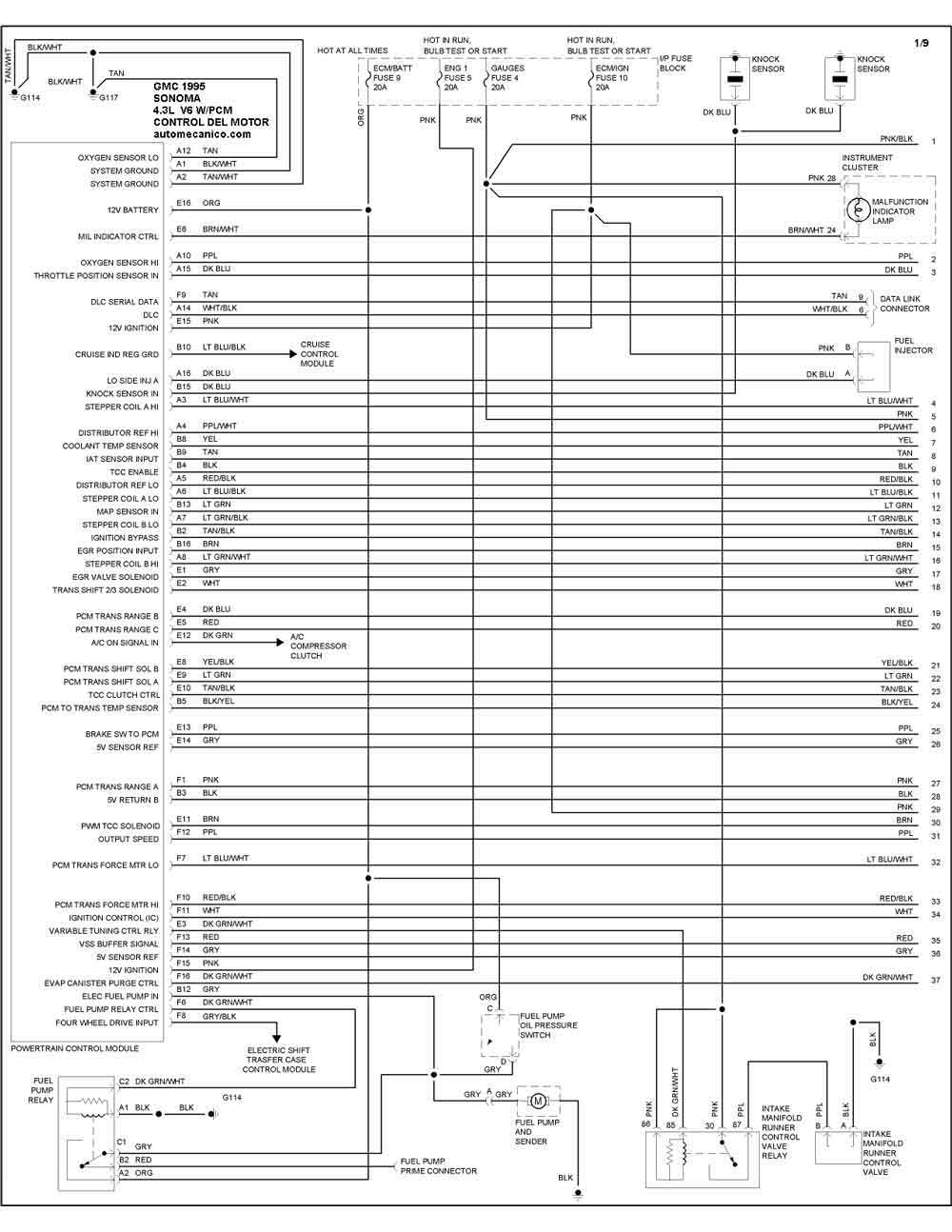

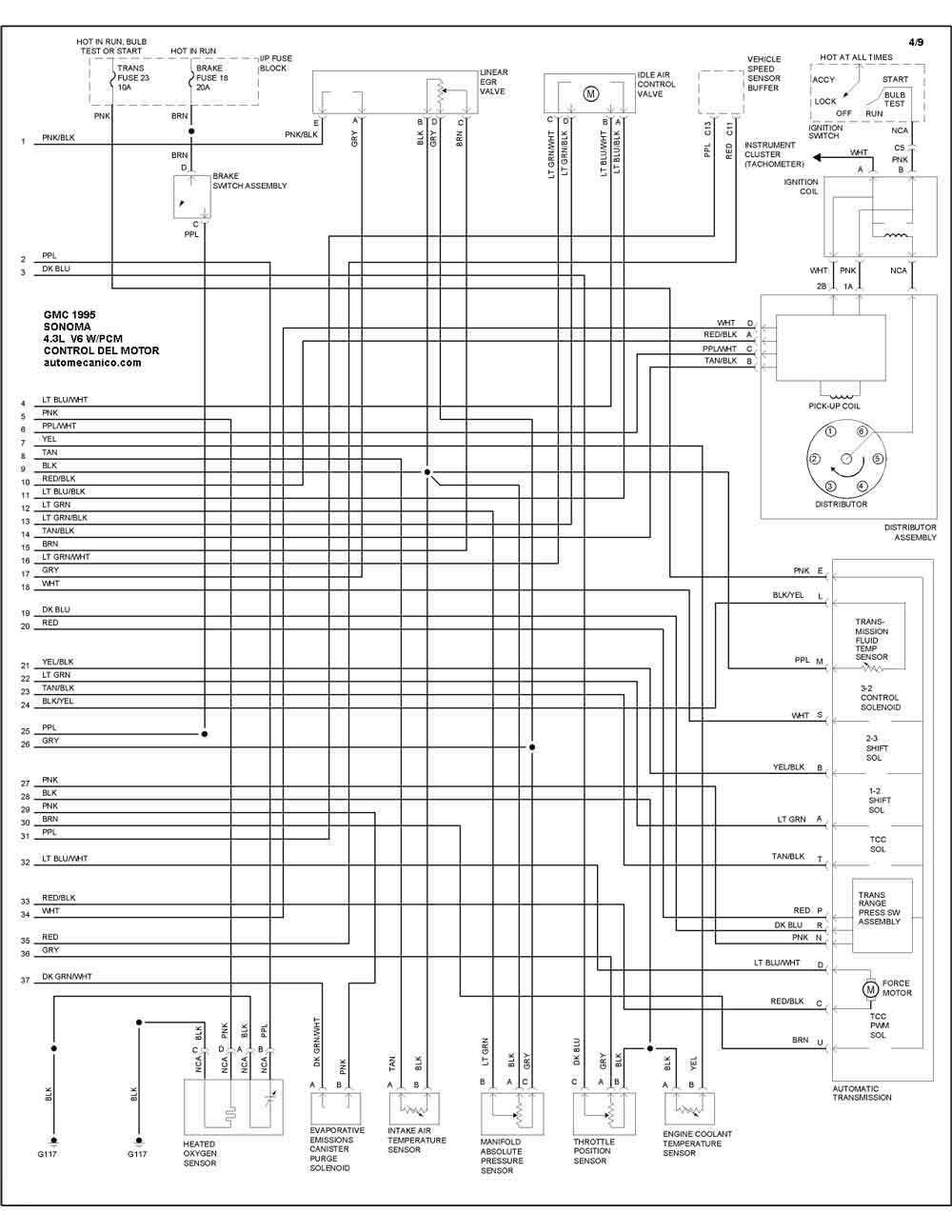

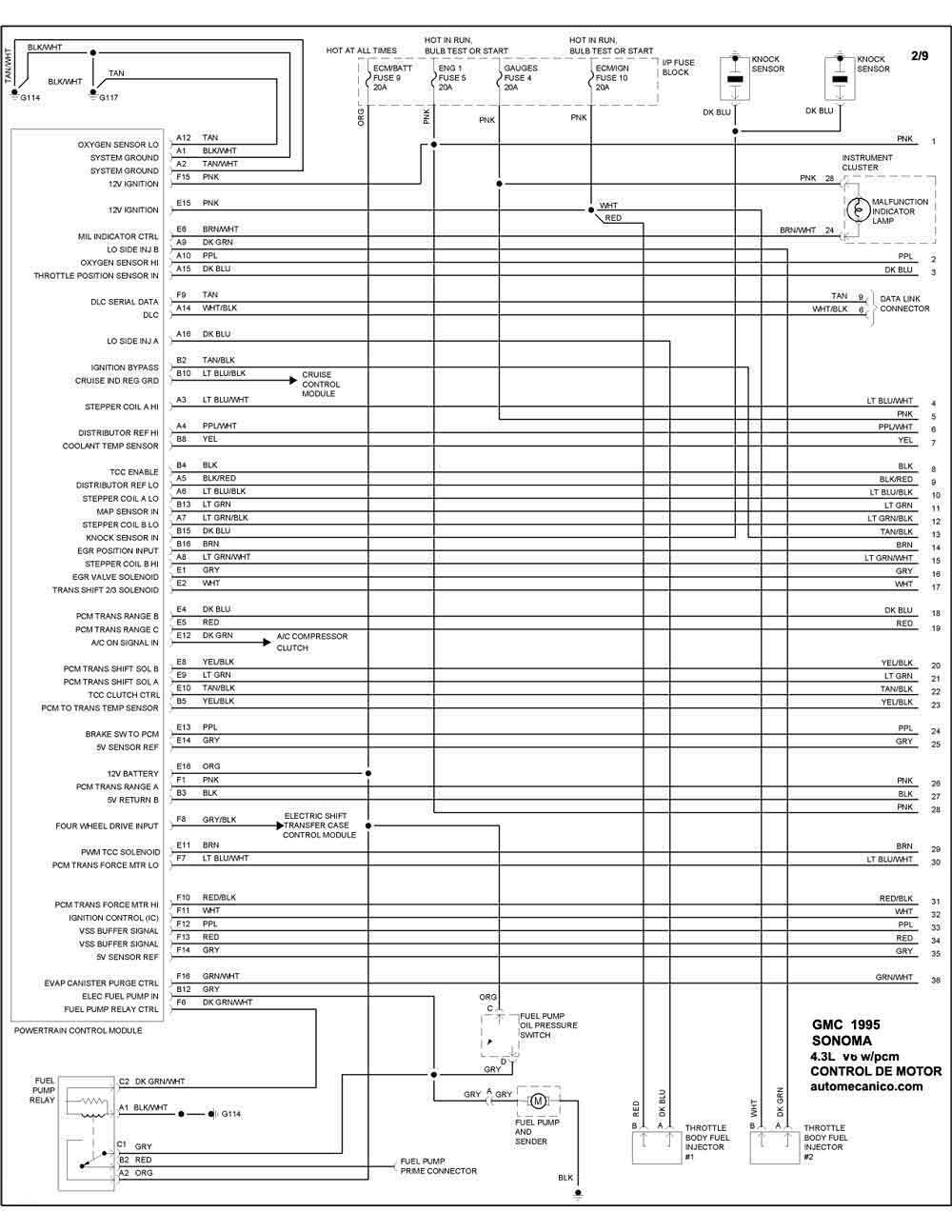

| 1995 | SONOMA 4.3L V6 W/ PCM . 1/4 | CONTROL DEL MOTOR |
| 1995 | SONOMA 4.3L V6 W/ PCM . 2/4 | CONTROL DEL MOTOR |

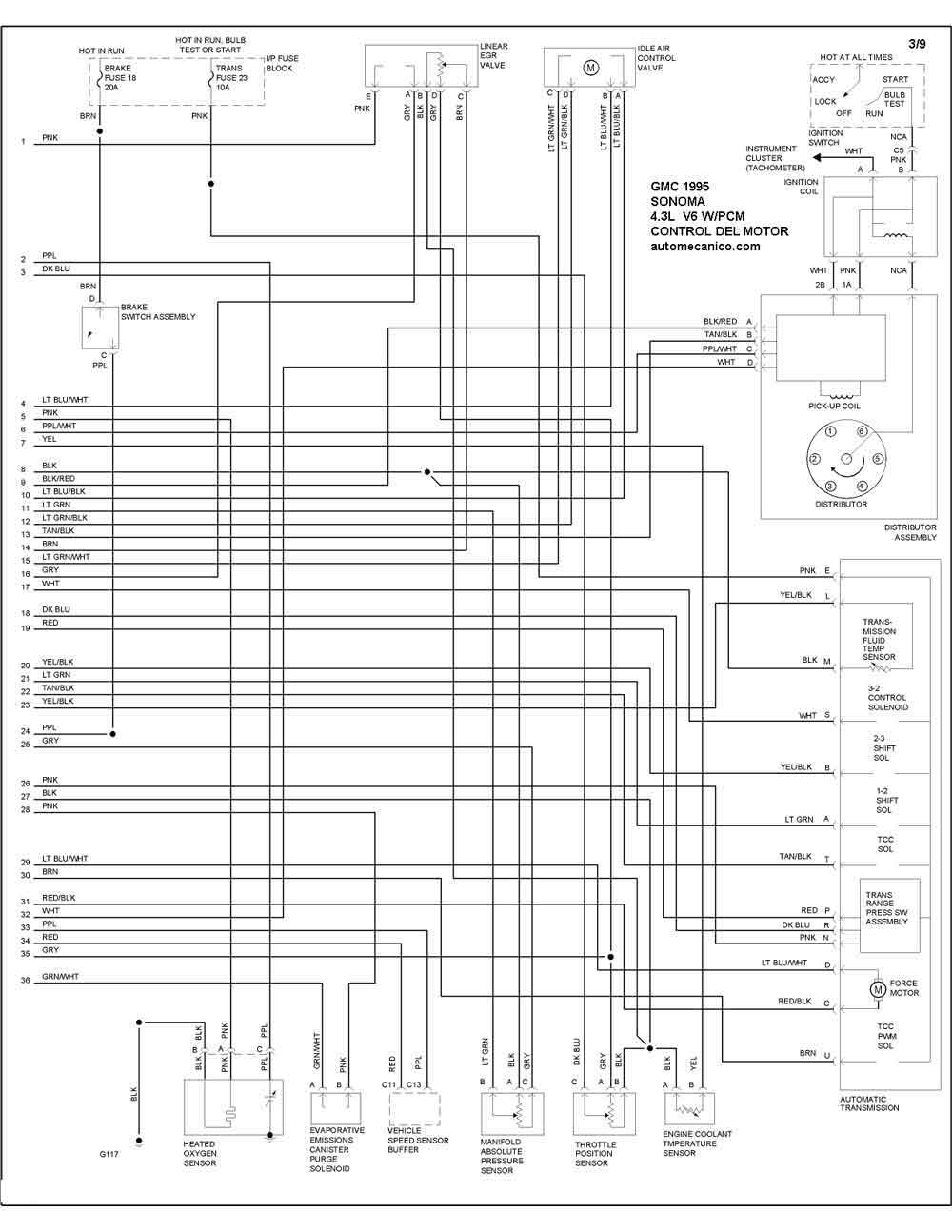

| 1995 | SONOMA 4.3L V6 W/ PCM . 3/4 | CONTROL DEL MOTOR |
| 1995 | SONOMA 4.3L V6 W/ PCM . 4/4 | CONTROL DEL MOTOR |

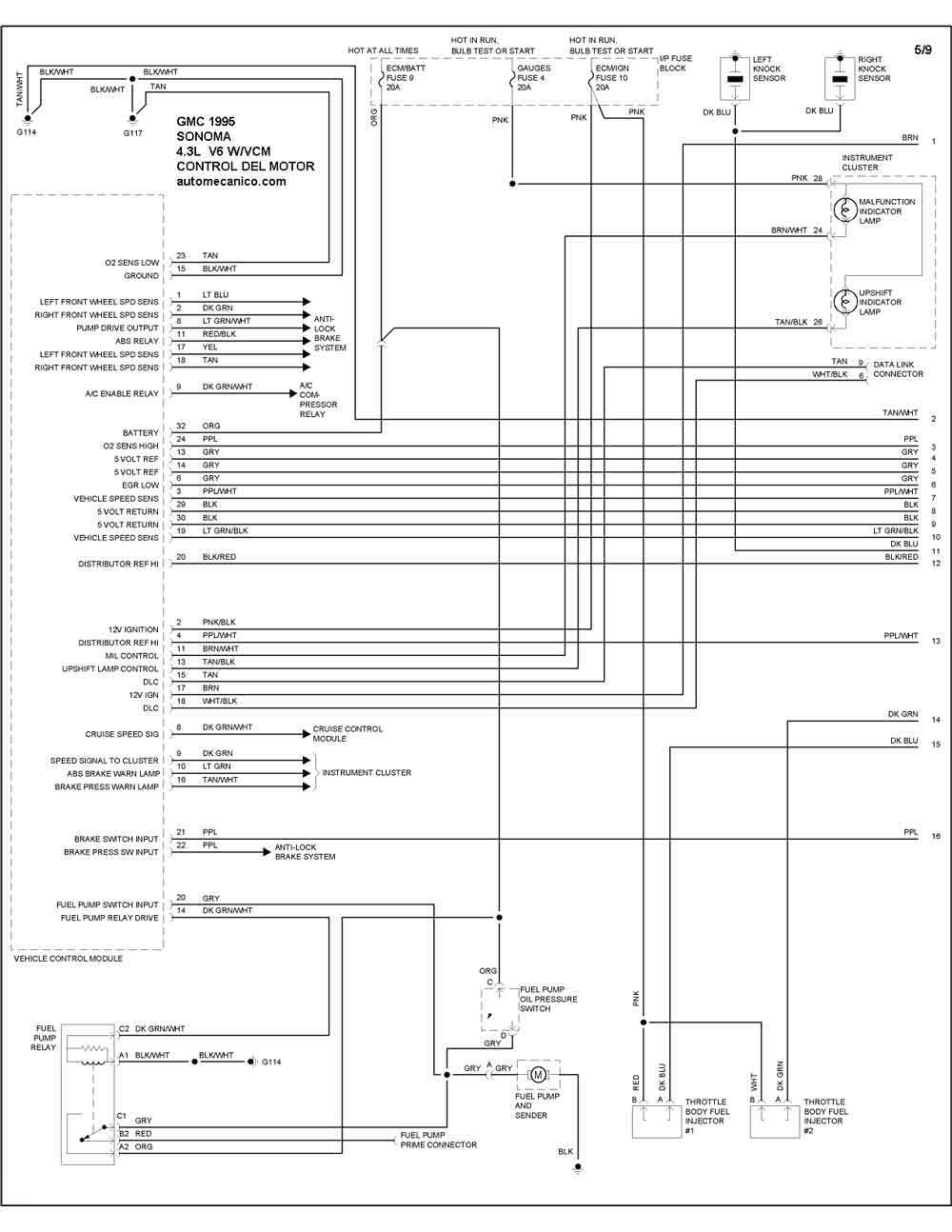

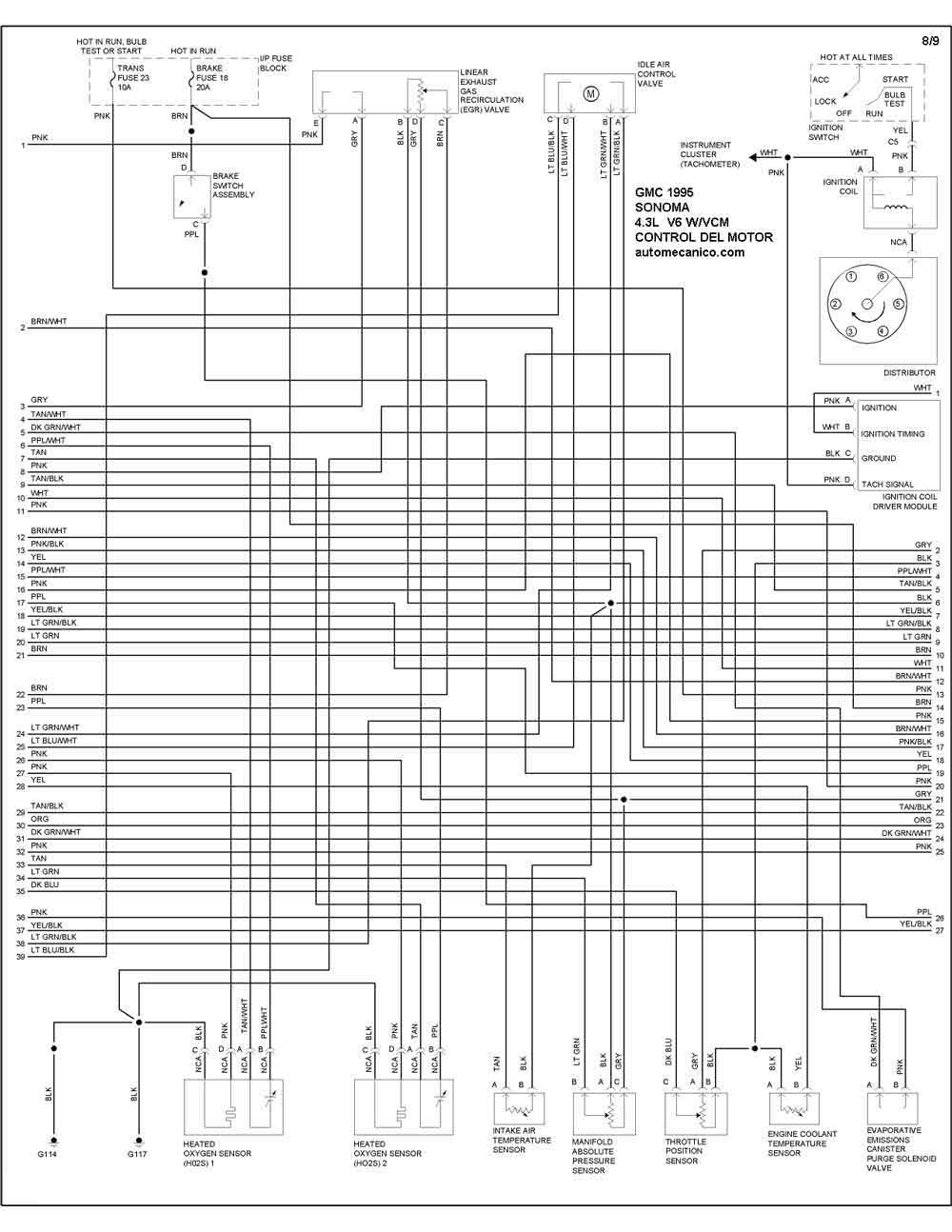

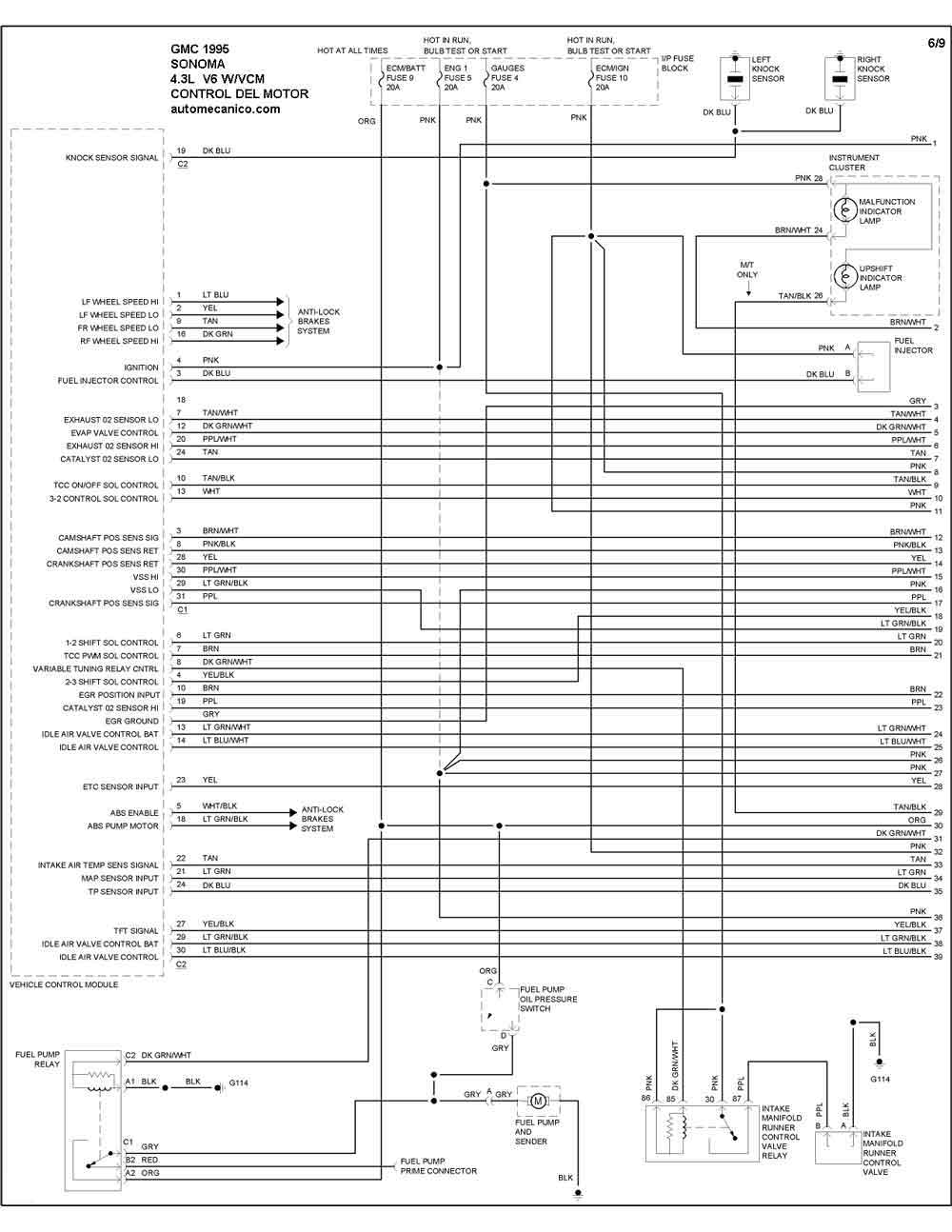

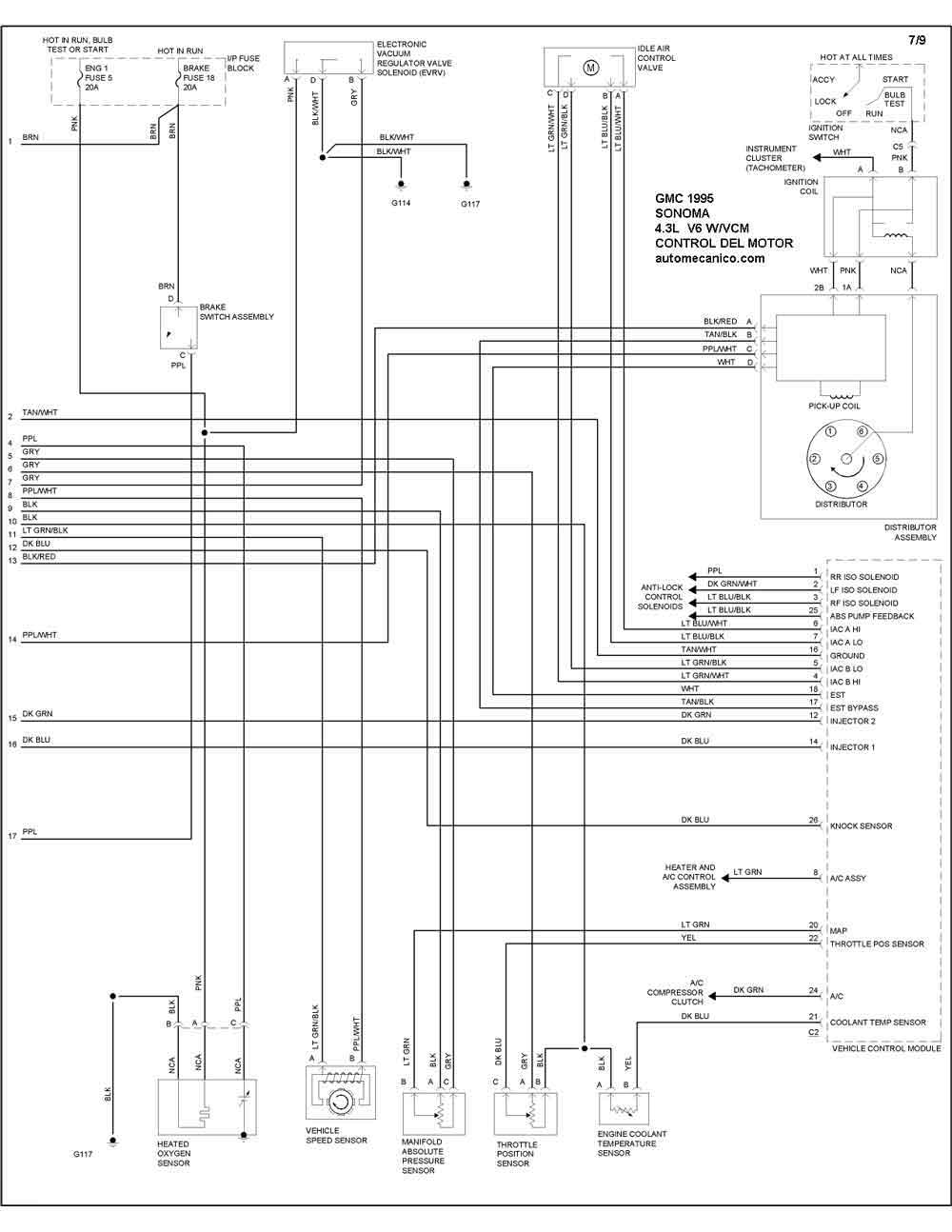

| 1995 | SONOMA 4.3L V6 W/ VCM. 1/5 | CONTROL DEL MOTOR |
| 1995 | SONOMA 4.3L V6 W/ VCM. 2/5 | CONTROL DEL MOTOR |
| 1995 | SONOMA 4.3L V6 W/ VCM. 3/5 | CONTROL DEL MOTOR |
| 1995 | SONOMA 4.3L V6 W/ VCM. 4/5 | CONTROL DEL MOTOR |

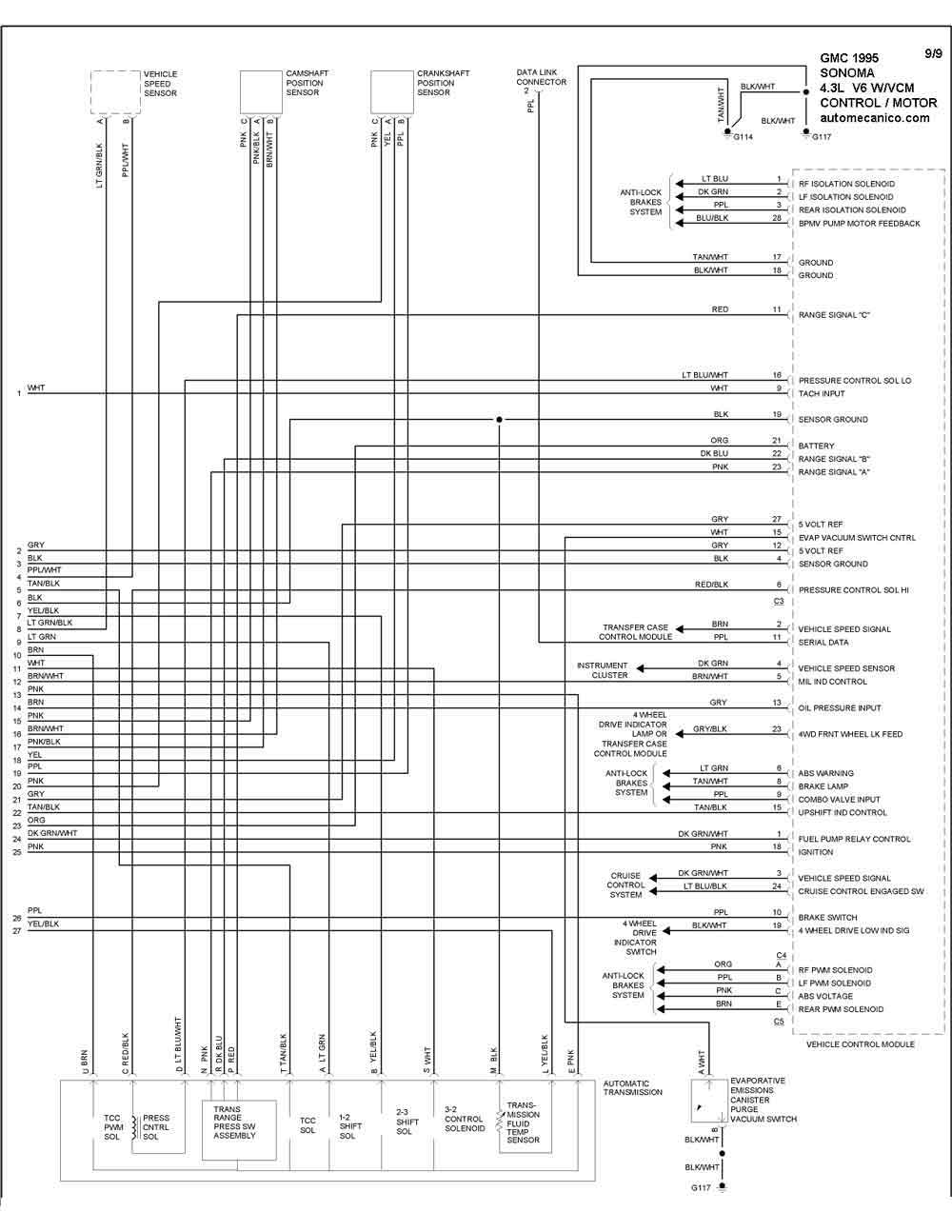

| 1995 | SONOMA 4.3L V6 W/ VCM. 5/5 | CONTROL DEL MOTOR |

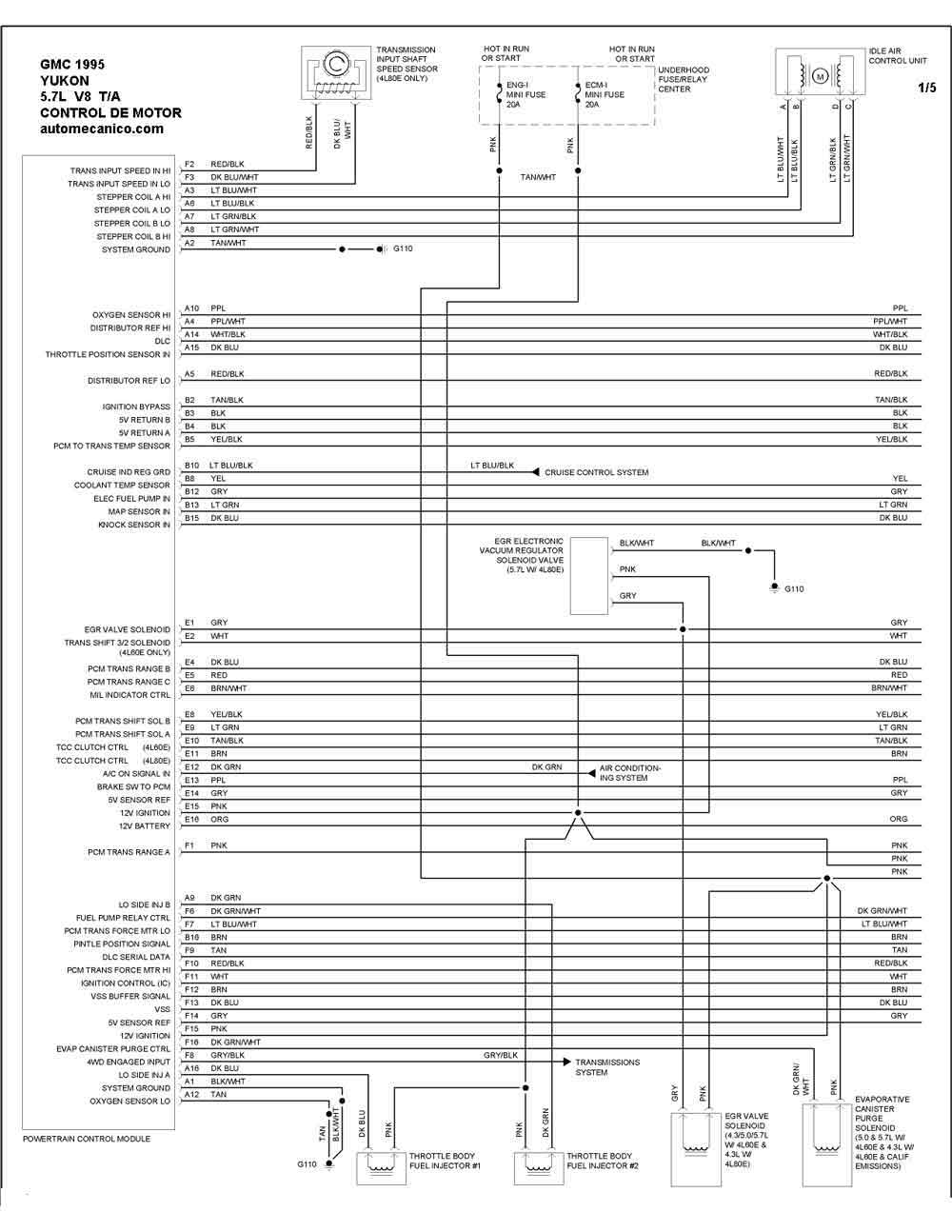

| 1995 | YUKON 5.7L V8 T/A. 1/3 | CONTROL DEL MOTOR |

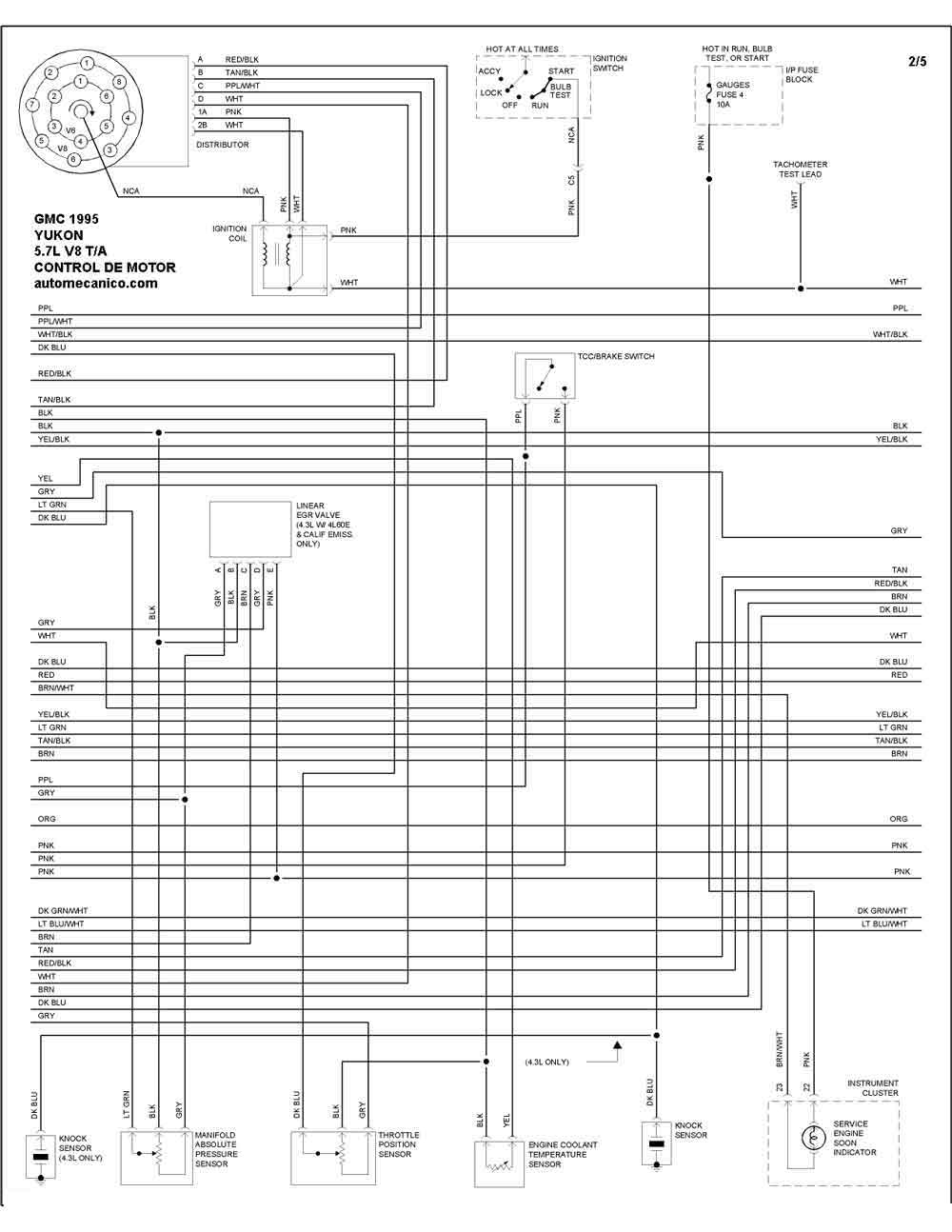

| 1995 | YUKON 5.7L V8 T/A. 2/3 | CONTROL DEL MOTOR |

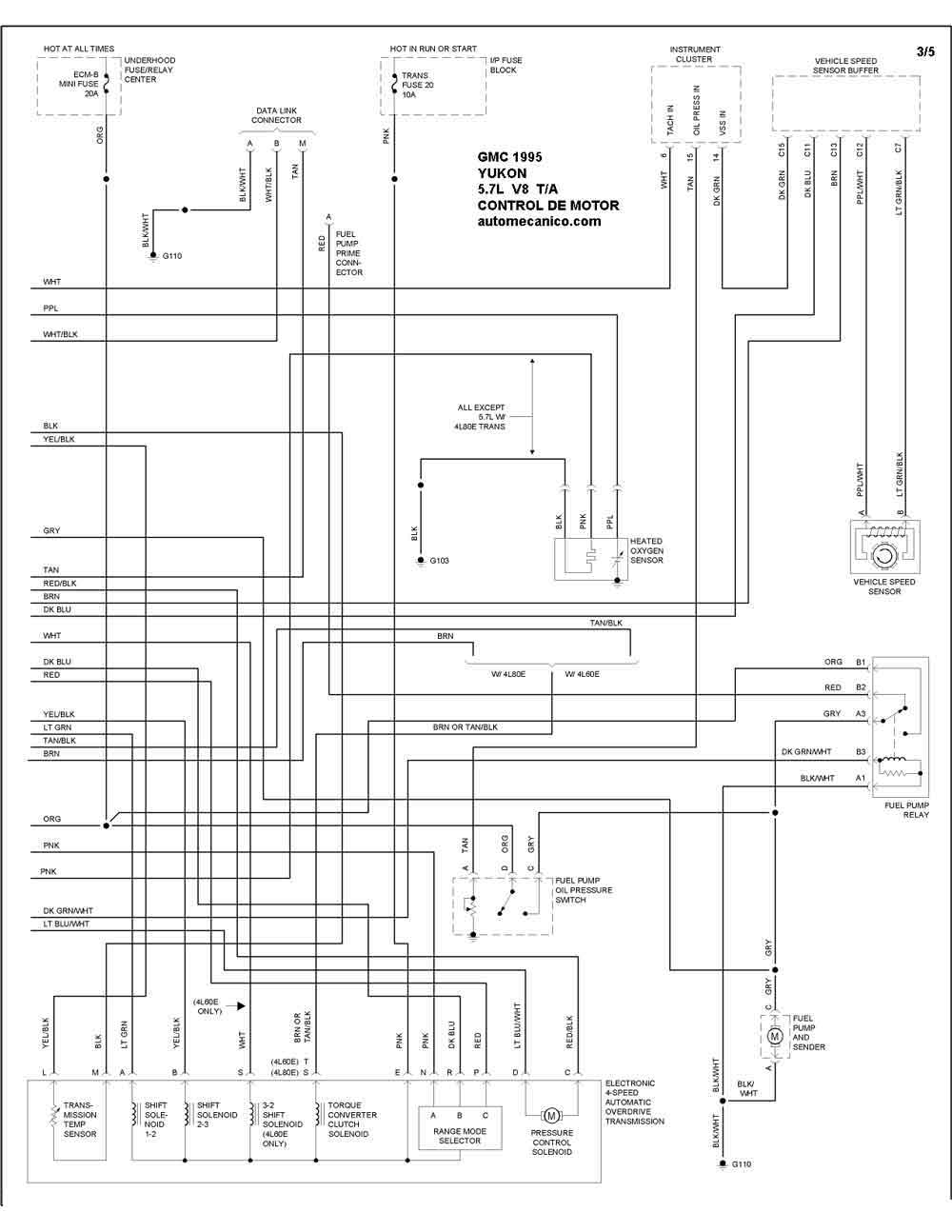

| 1995 | YUKON 5.7L V8 T/A. 3/3 | CONTROL DEL MOTOR |

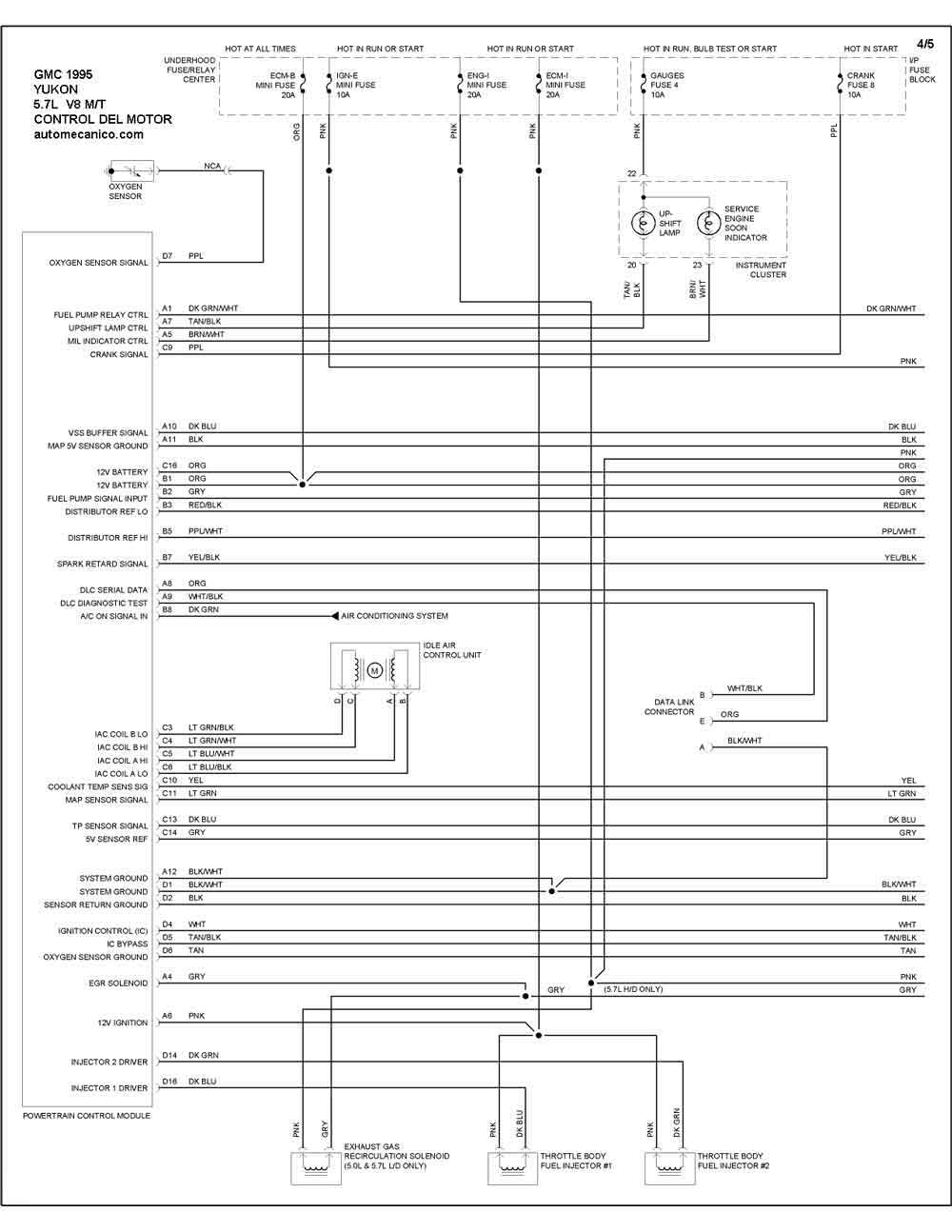

| 1995 | YUKON 5.7L V8 T/M 1/3 | CONTROL DEL MOTOR |

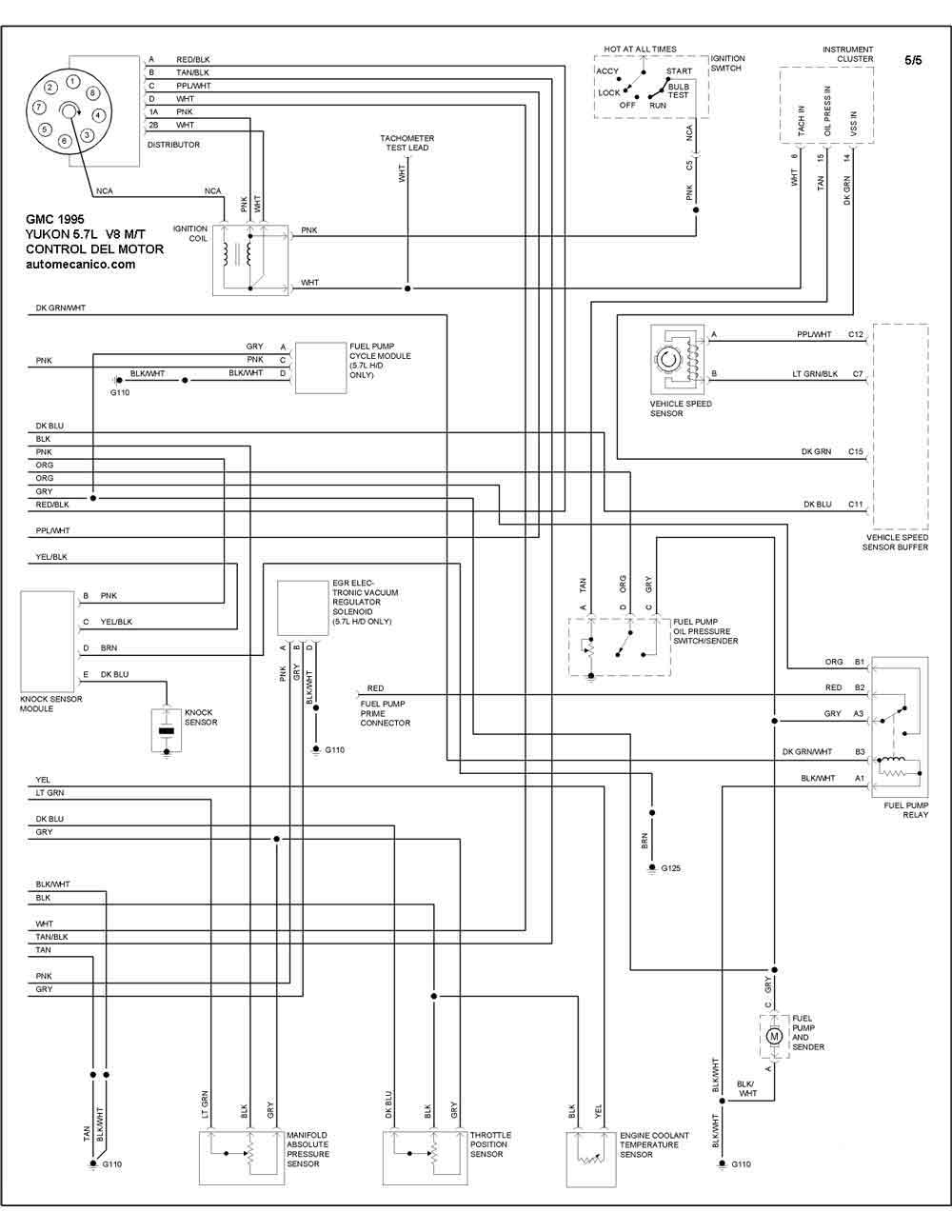

| 1995 | YUKON 5.7L V8 T/M. 2/3 | CONTROL DEL MOTOR |

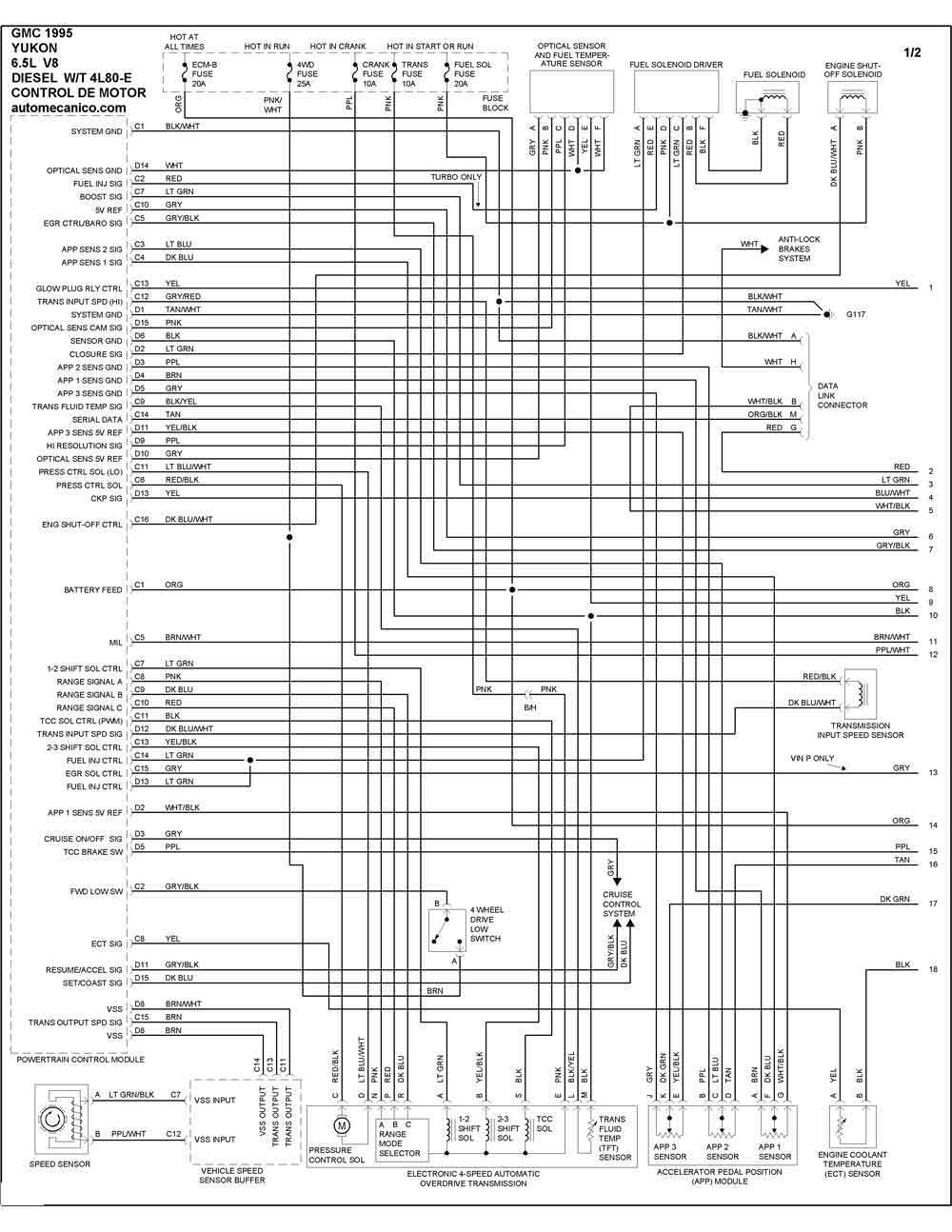

| 1995 | YUKON 6.5L V8 Diesel T/A. 1/2 | CONTROL DEL MOTOR |

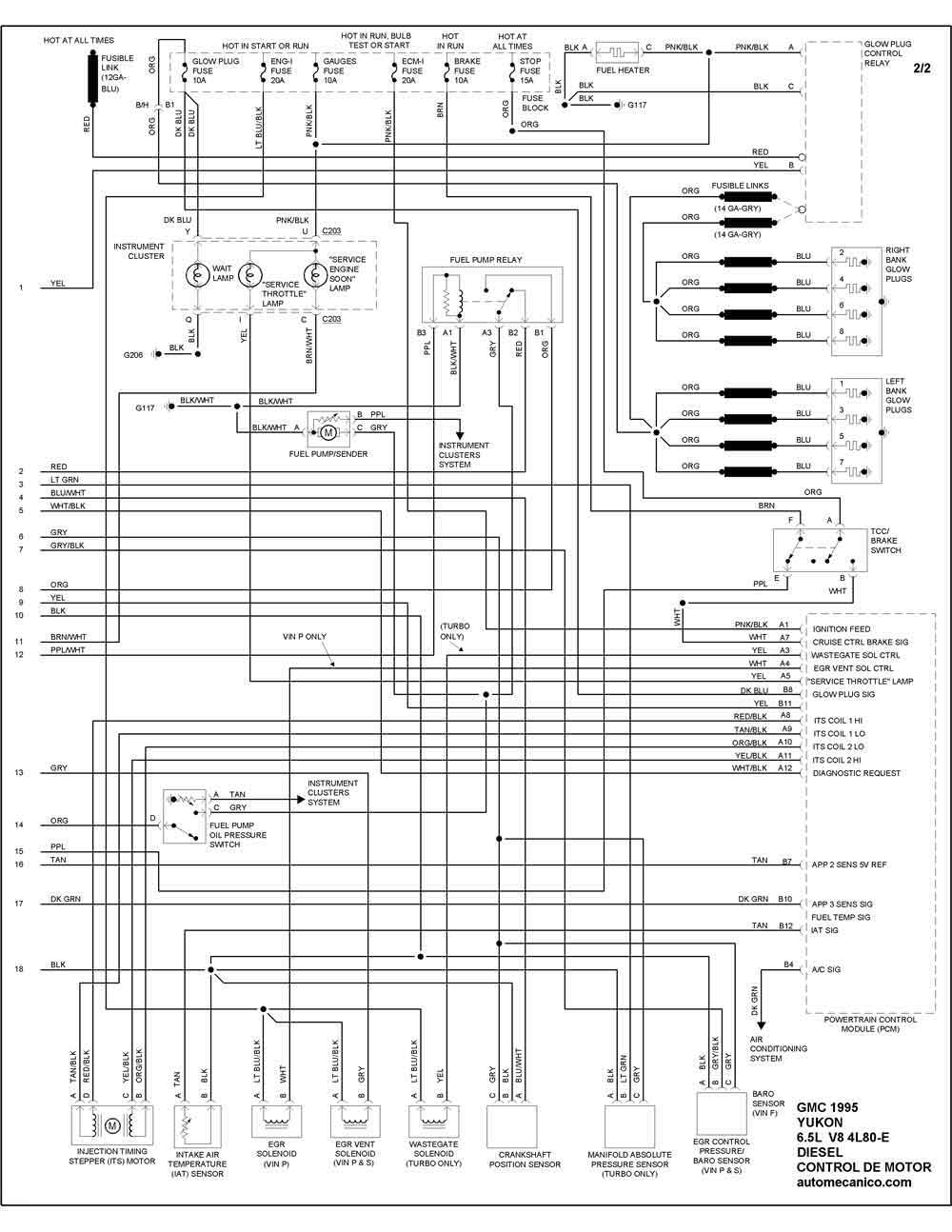

| 1995 | YUKON 6.5L V8 Diesel T/A. 2/2 | CONTROL DEL MOTOR |
