DIAGRAMAS / ESQUEMAS : CHEVROLET - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: CHEVROLET 1995 - |
| YEAR | MODELO | DIAGRAMA |

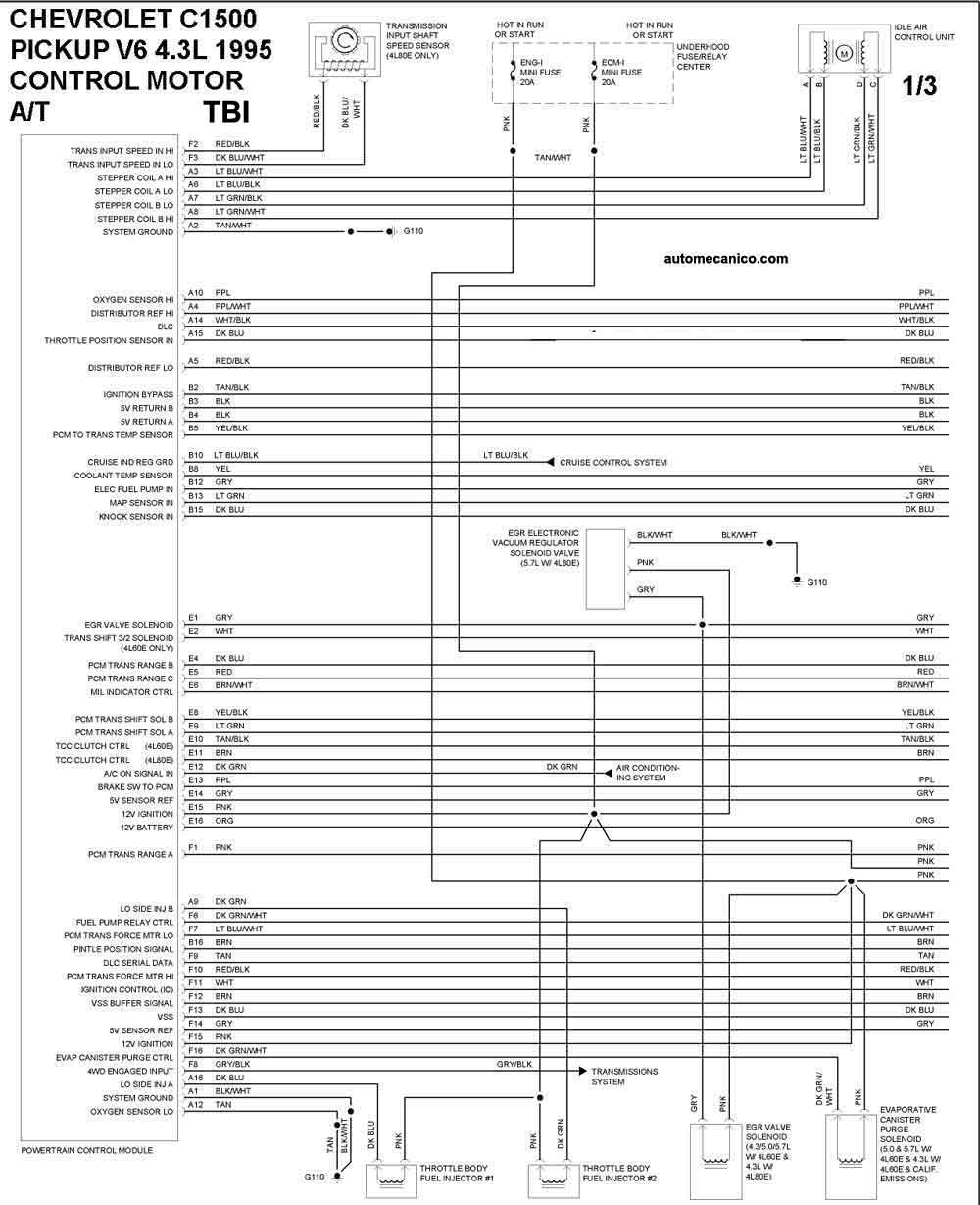

| 1995 | PICKUP C1500 4.3L V6 T/A... 1/3 | CONTROL DEL MOTOR |

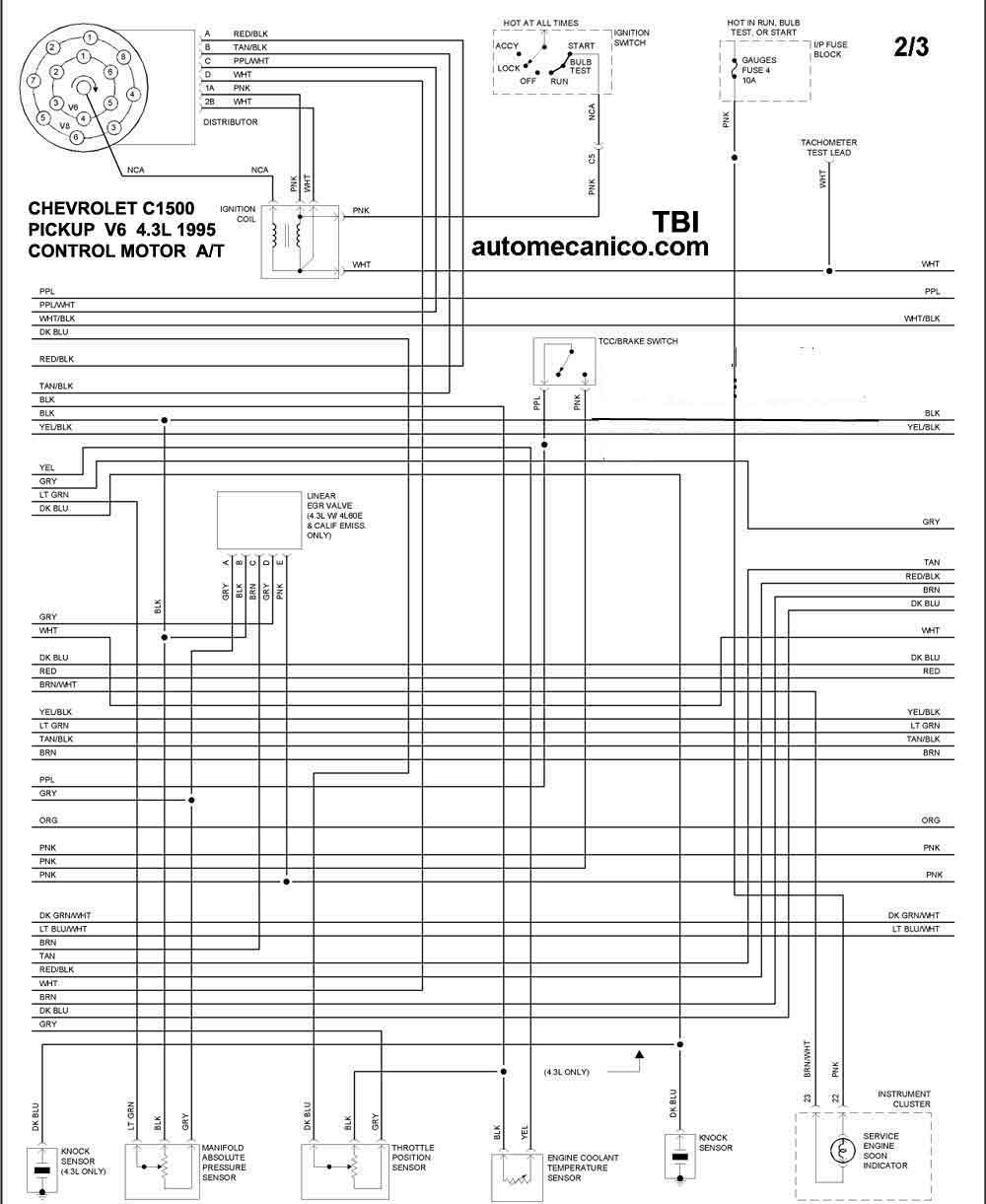

| 1995 | PICKUP C1500 4.3L V6 T/A... 2/3 | CONTROL DEL MOTOR |

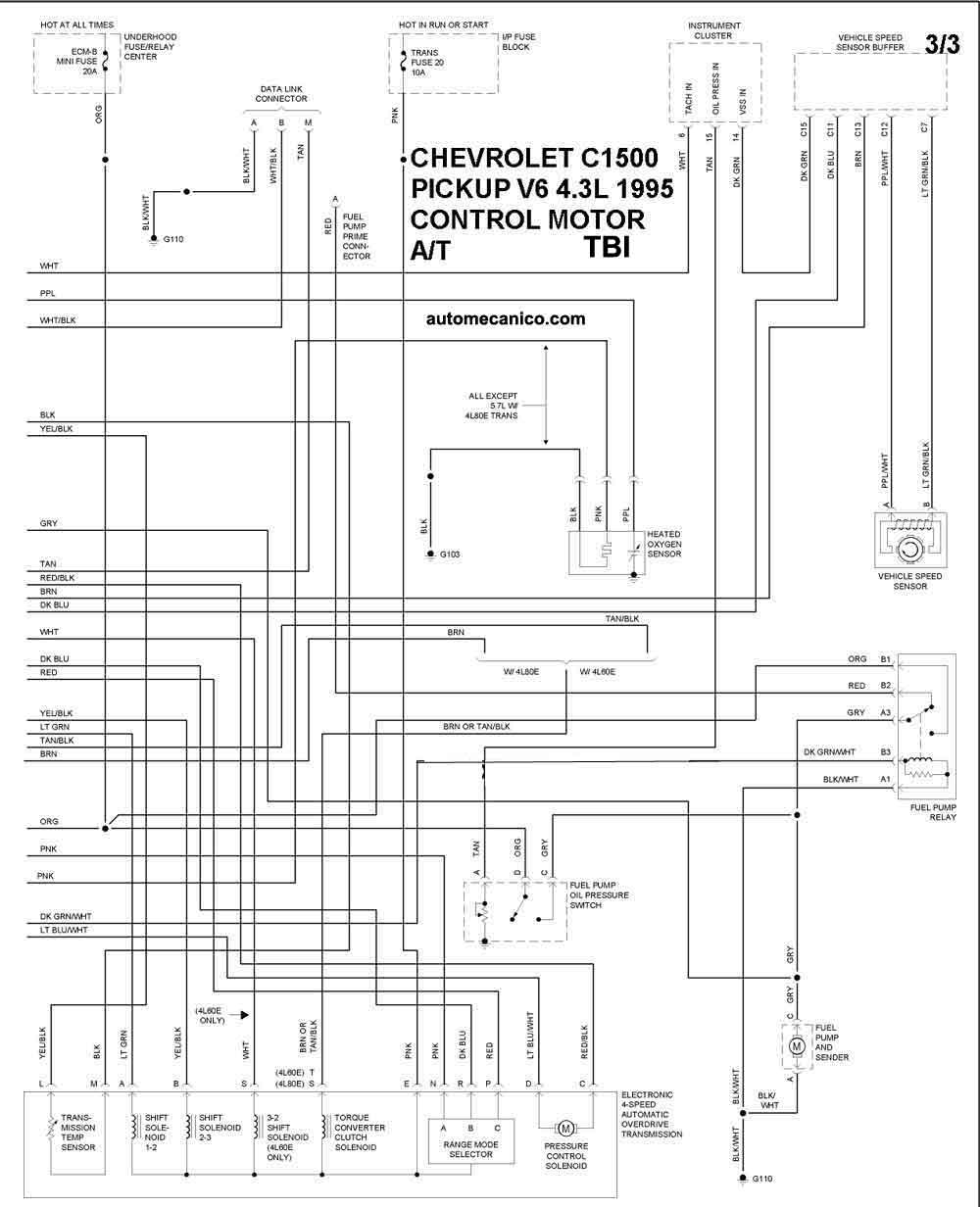

| 1995 | PICKUP C1500 4.3L V6 T/A... 3/3 | CONTROL DEL MOTOR |

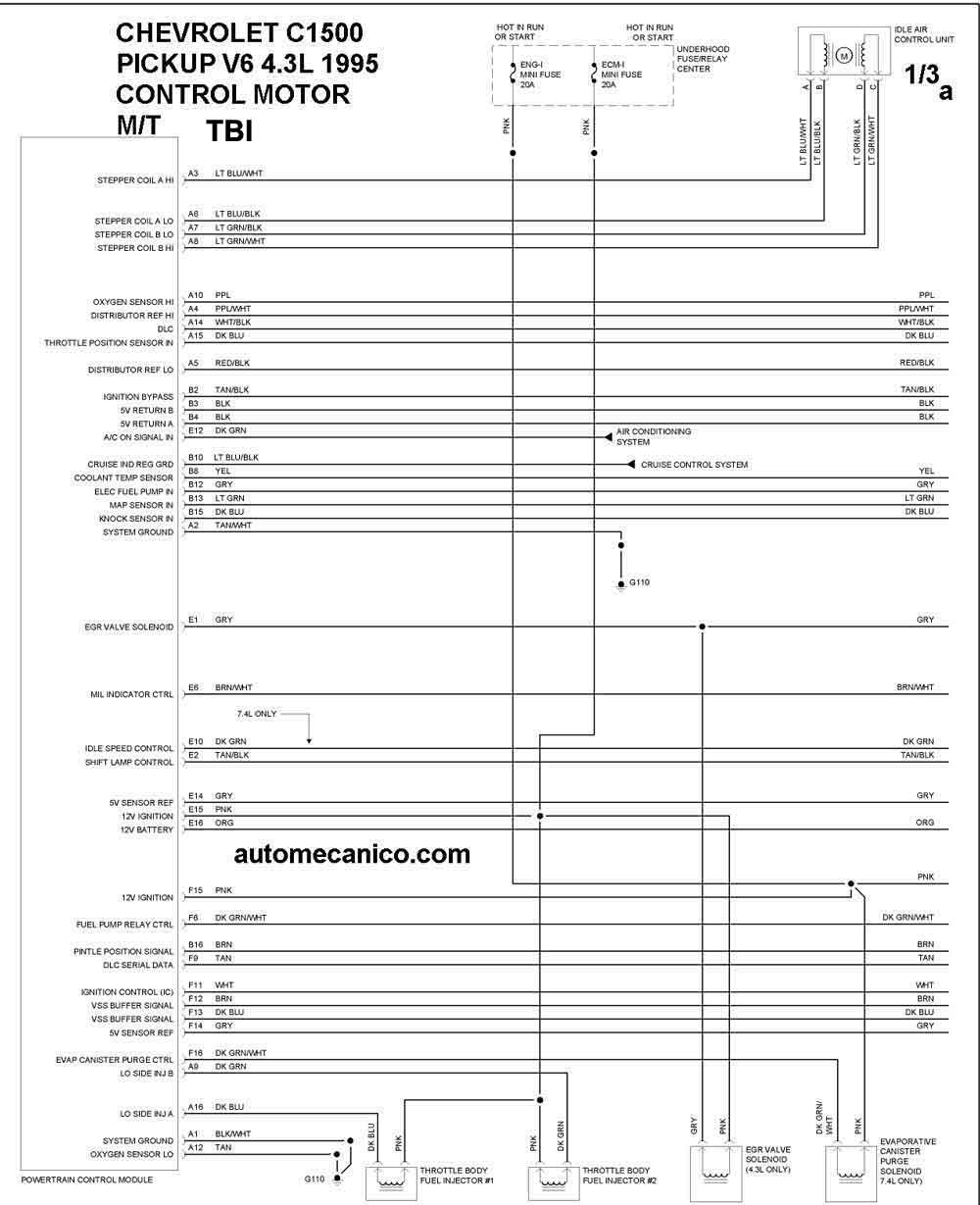

| 1995 | PICKUP C1500 4.3L V6 T/M 1/3 a | CONTROL DEL MOTOR |

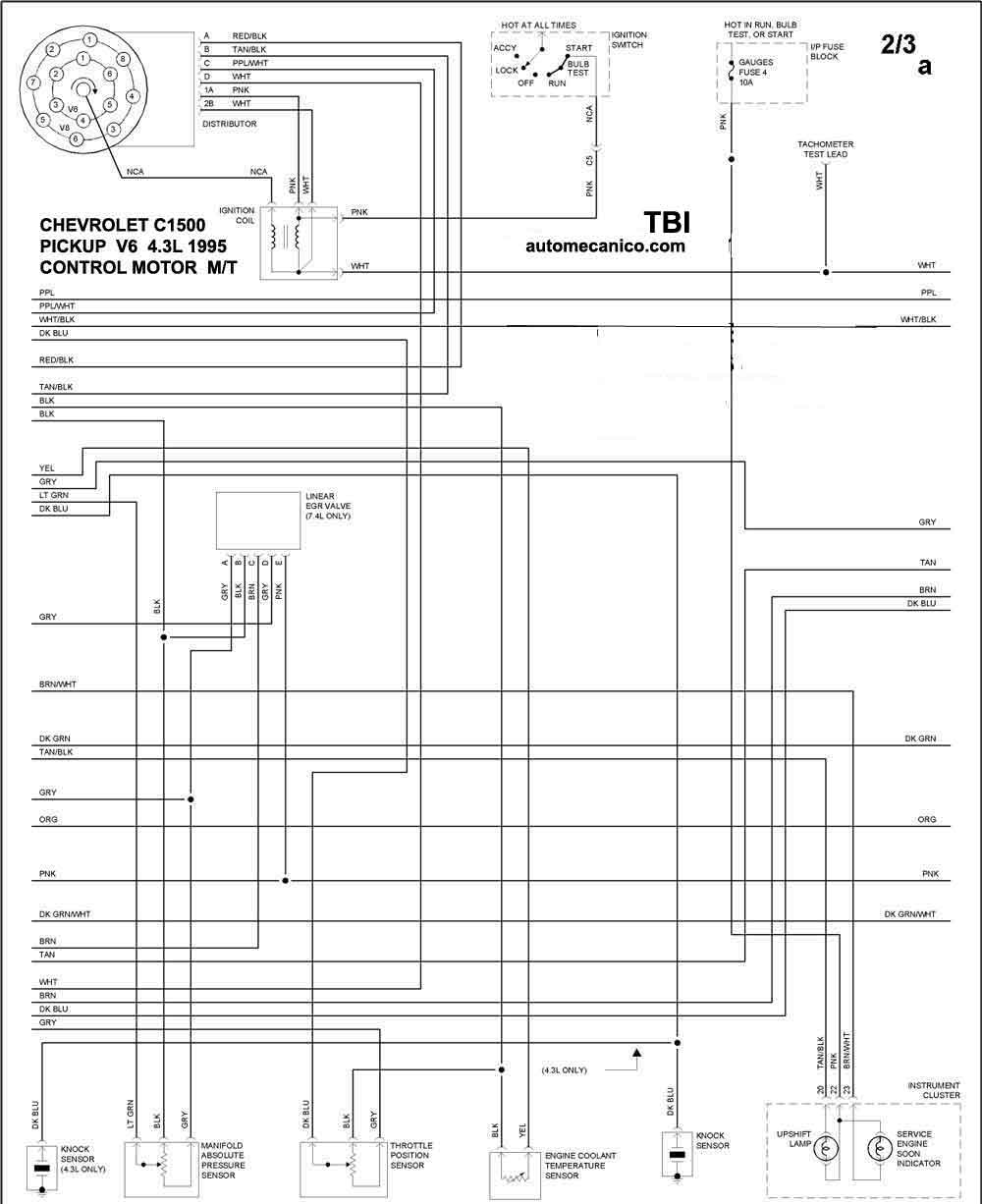

| 1995 | PICKUP C1500 4.3L V6 T/M. 2/3 a | CONTROL DEL MOTOR |

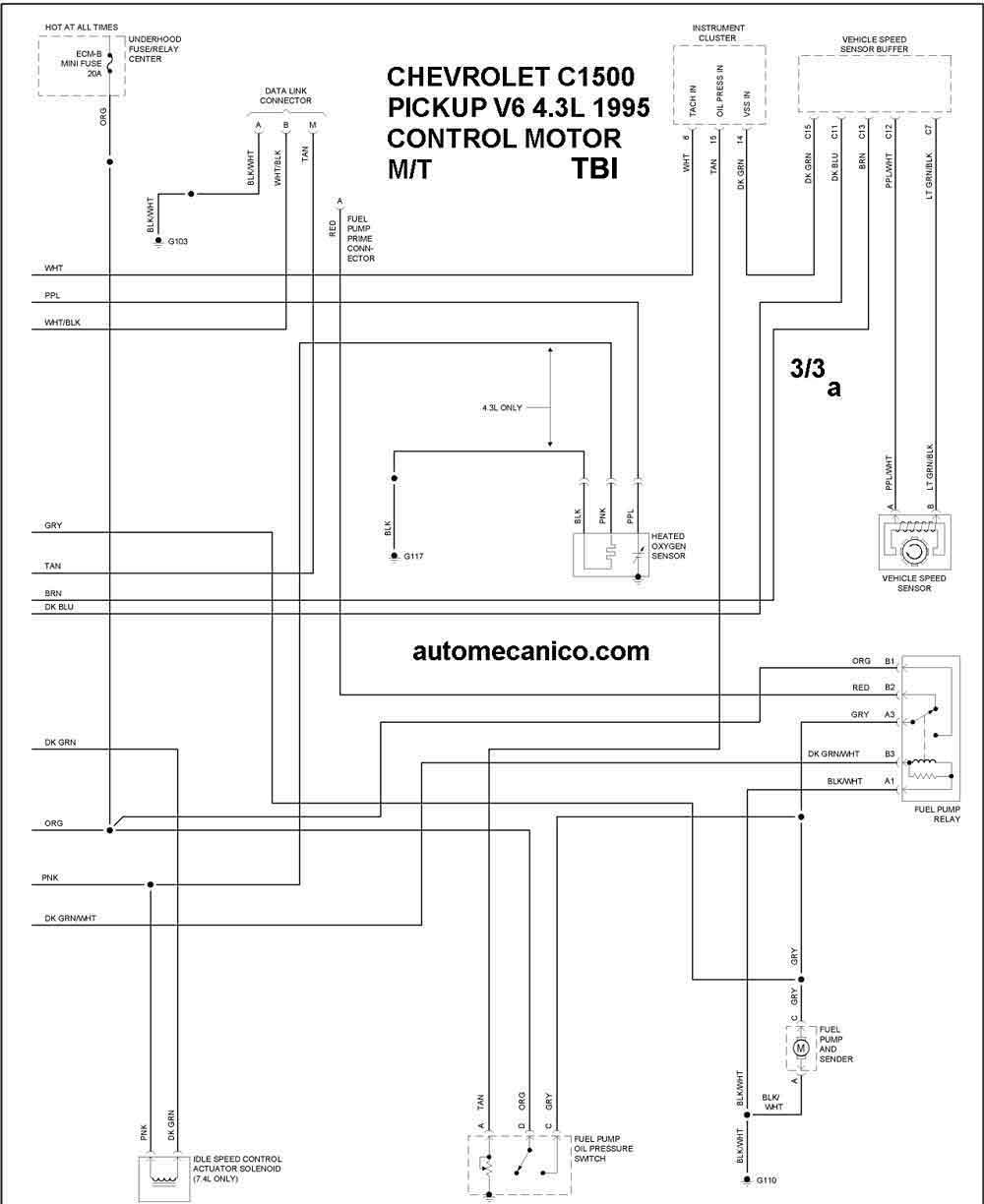

| 1995 | PICKUP C1500 4.3L V6 T/M. 3/3 a | CONTROL DEL MOTOR |

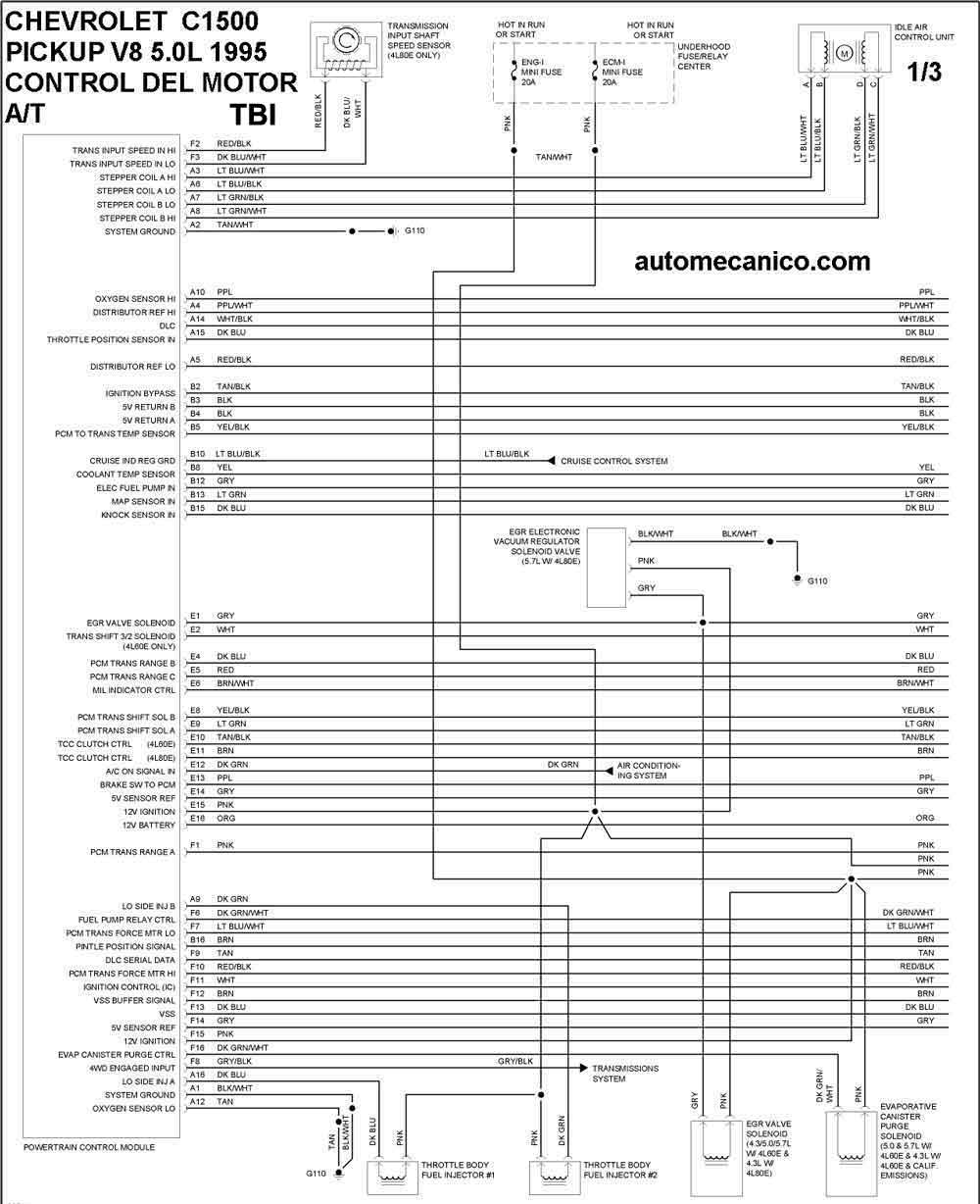

| 1995 | PICKUP C1500 5.0L V8 T/A. 1/3 | CONTROL DEL MOTOR |

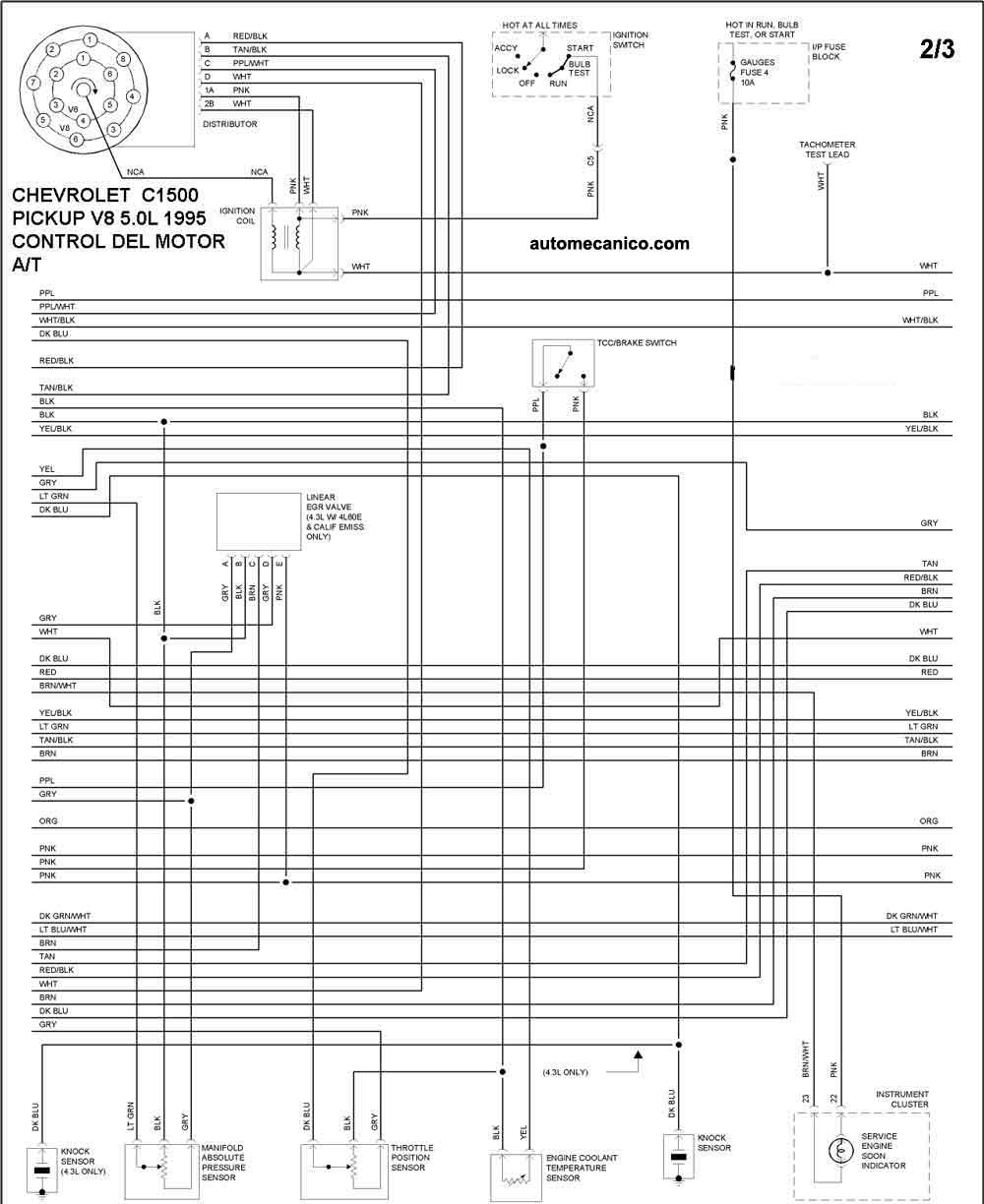

| 1995 | PICKUP C1500 5.0L V8 T/A.. 2/3 | CONTROL DEL MOTOR |

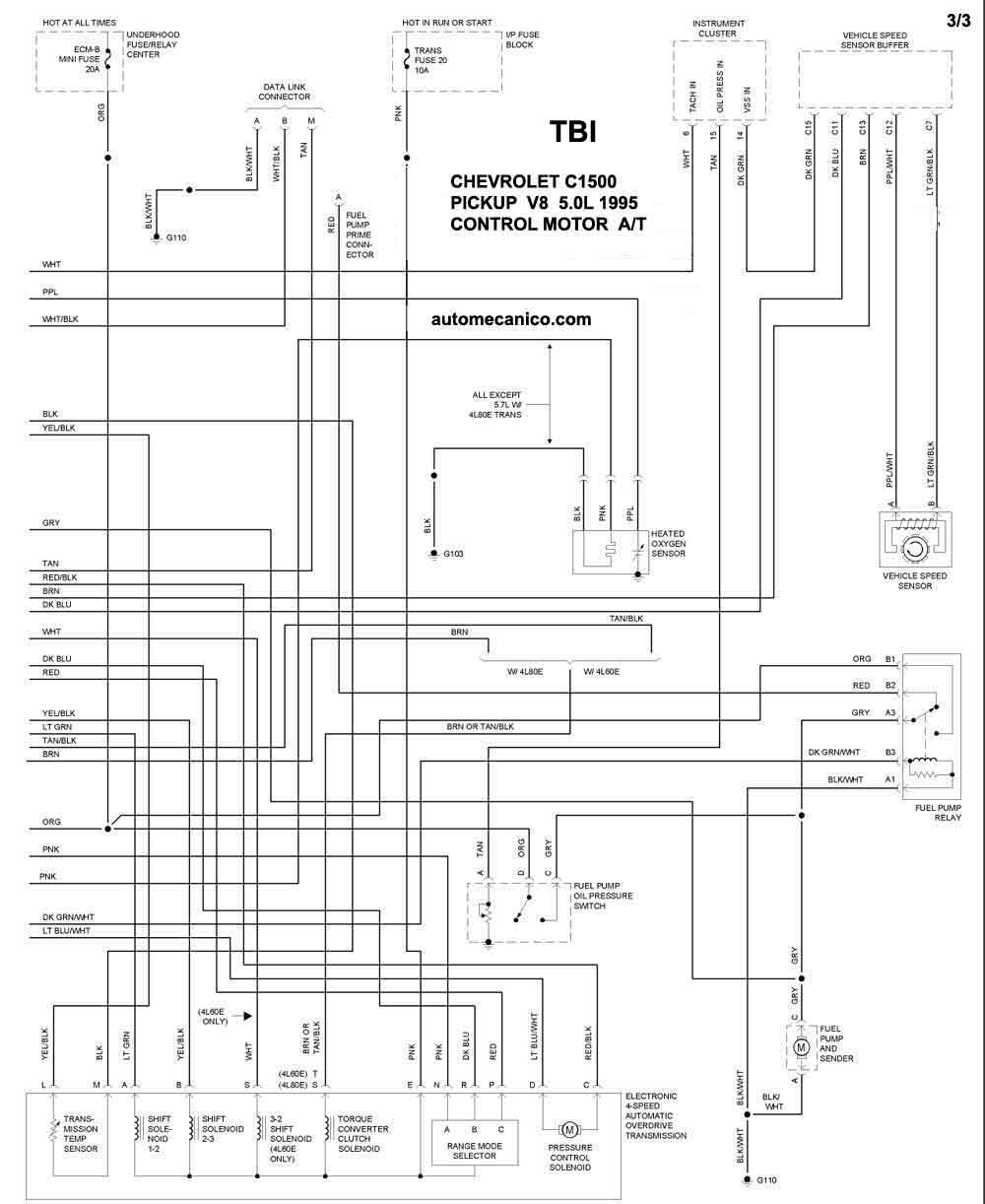

| 1995 | PICKUP C1500 5.0L V8 T/A.. 3/3 | CONTROL DEL MOTOR |

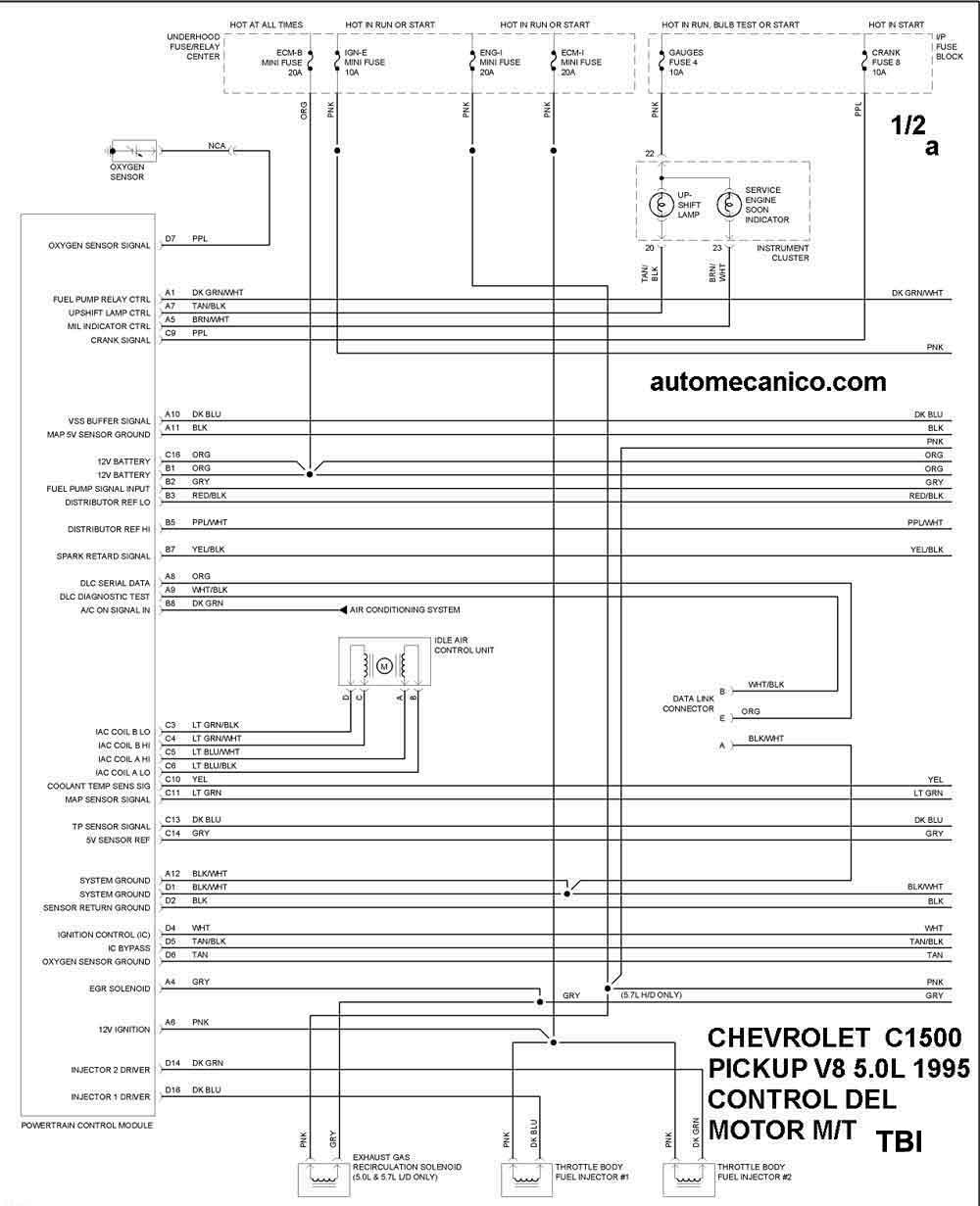

| 1995 | PICKUP C1500 5.0L V8 T/M 1/2 a | CONTROL DEL MOTOR |
| 1995 | PICKUP C1500 5.0L V8 T/M. 2/2 a | CONTROL DEL MOTOR |
| 1995 | PICKUP C1500 5.7L V8 T/A.. 1/3 | CONTROL DEL MOTOR |

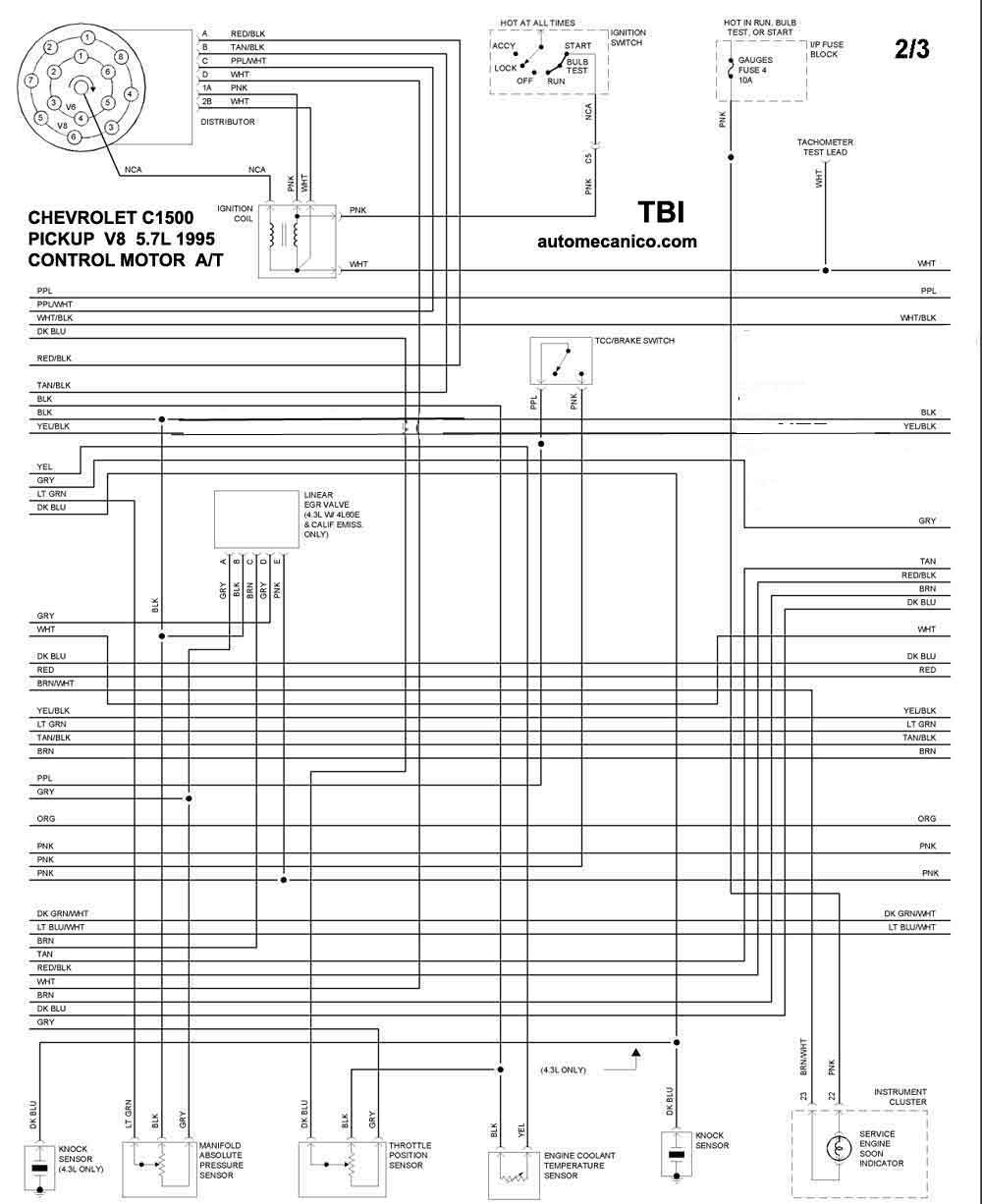

| 1995 | PICKUP C1500 5.7L V8 T/A.. 2/3 | CONTROL DEL MOTOR |

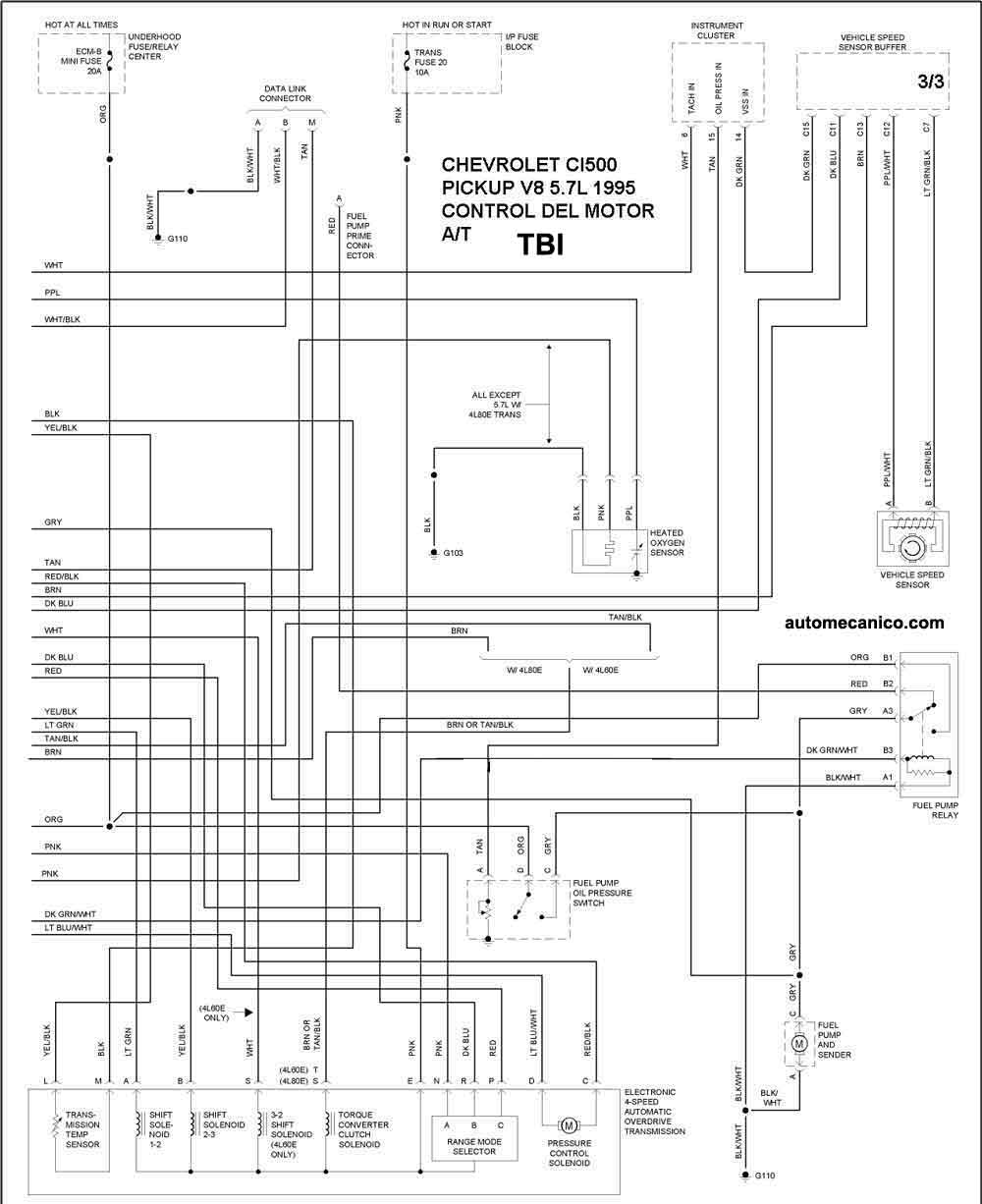

| 1995 | PICKUP C1500 5.7L V8 T/A.. 3/3 | CONTROL DEL MOTOR |

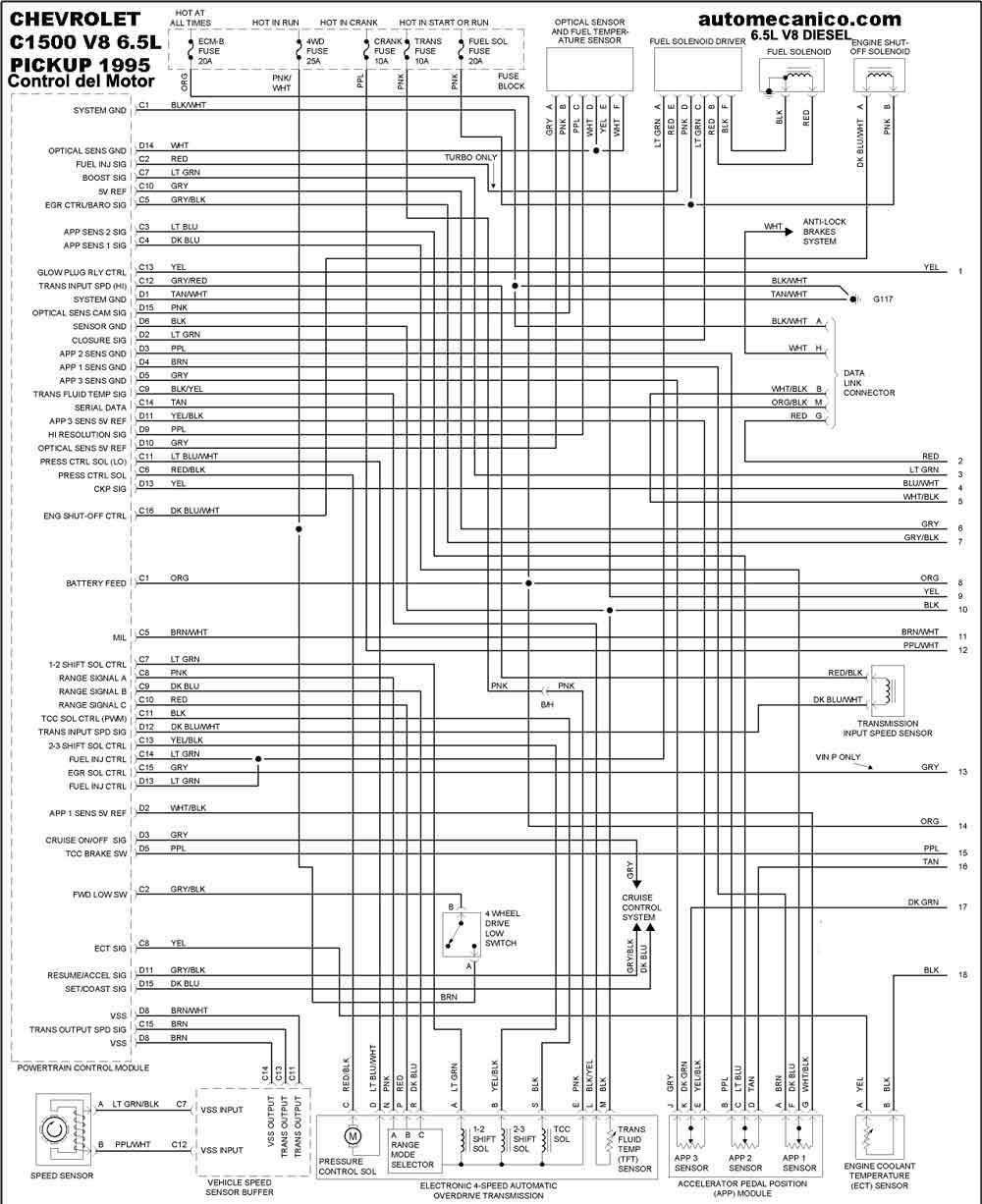

| 1995 | PICKUP C1500 6.5L V8 Diesel. 1/2 | CONTROL DEL MOTOR |
| 1995 | PICKUP C1500 6.5L V8 Diesel. 2/2 | CONTROL DEL MOTOR |
