DIAGRAMAS / ESQUEMAS : CHEVROLET - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: CHEVROLET 1995 - |
YEAR | MODELO | DIAGRAMA |

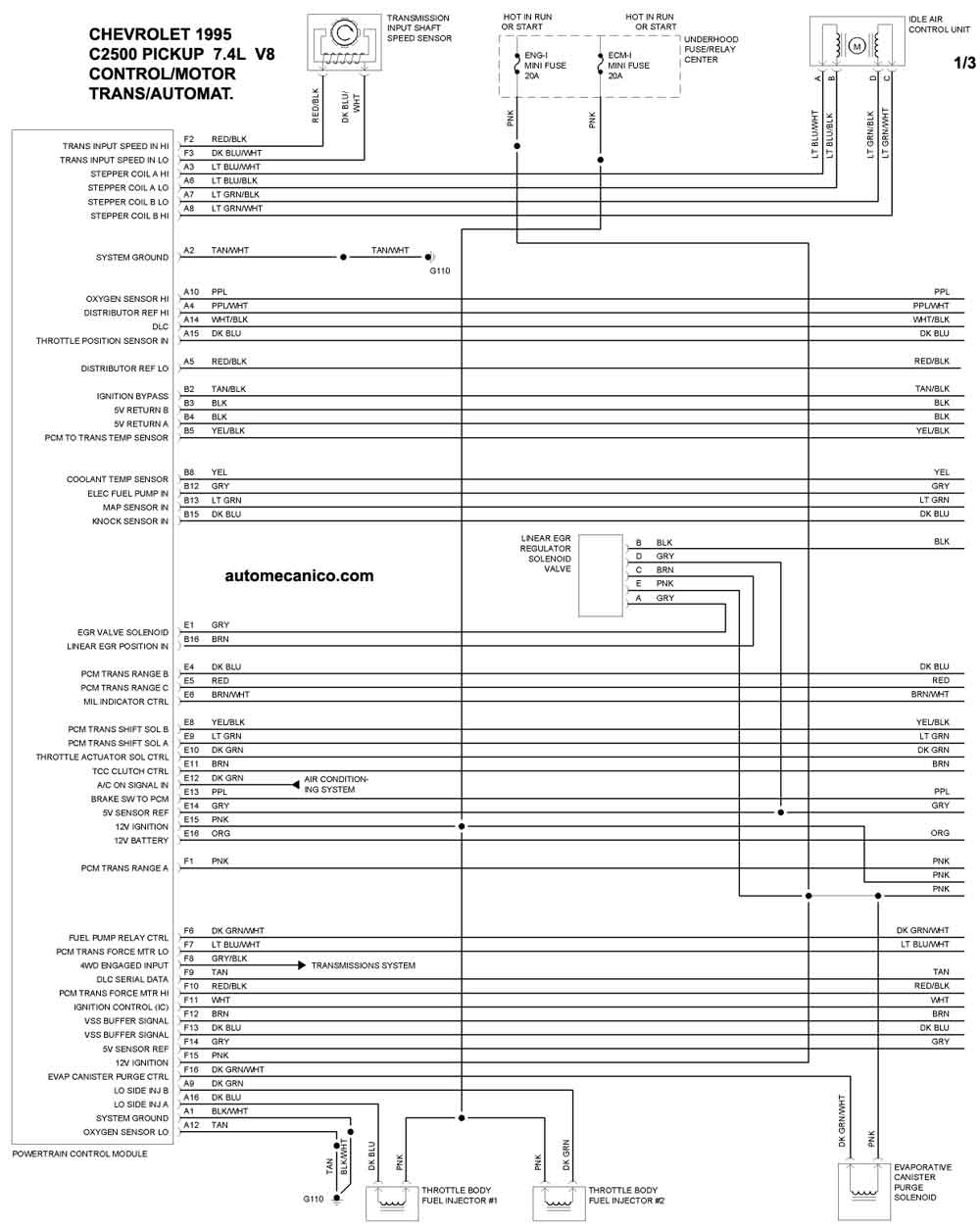

1995 | C2500 PICKUP 7.4L V8 T/A 1/3 | CONTROL DEL MOTOR |

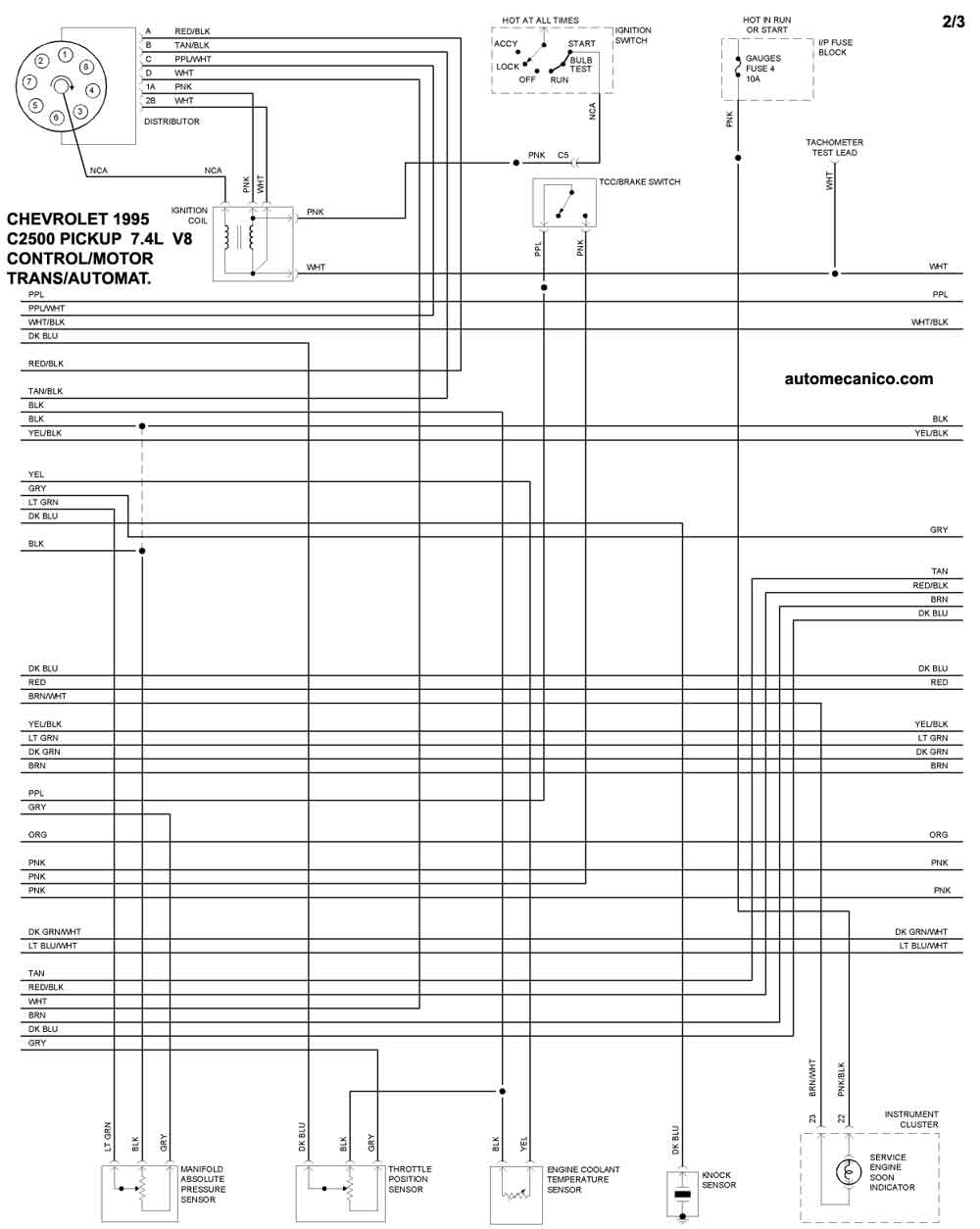

1995 | C2500 PICKUP 7.4L V8 T/A. 2/3 | CONTROL DEL MOTOR |

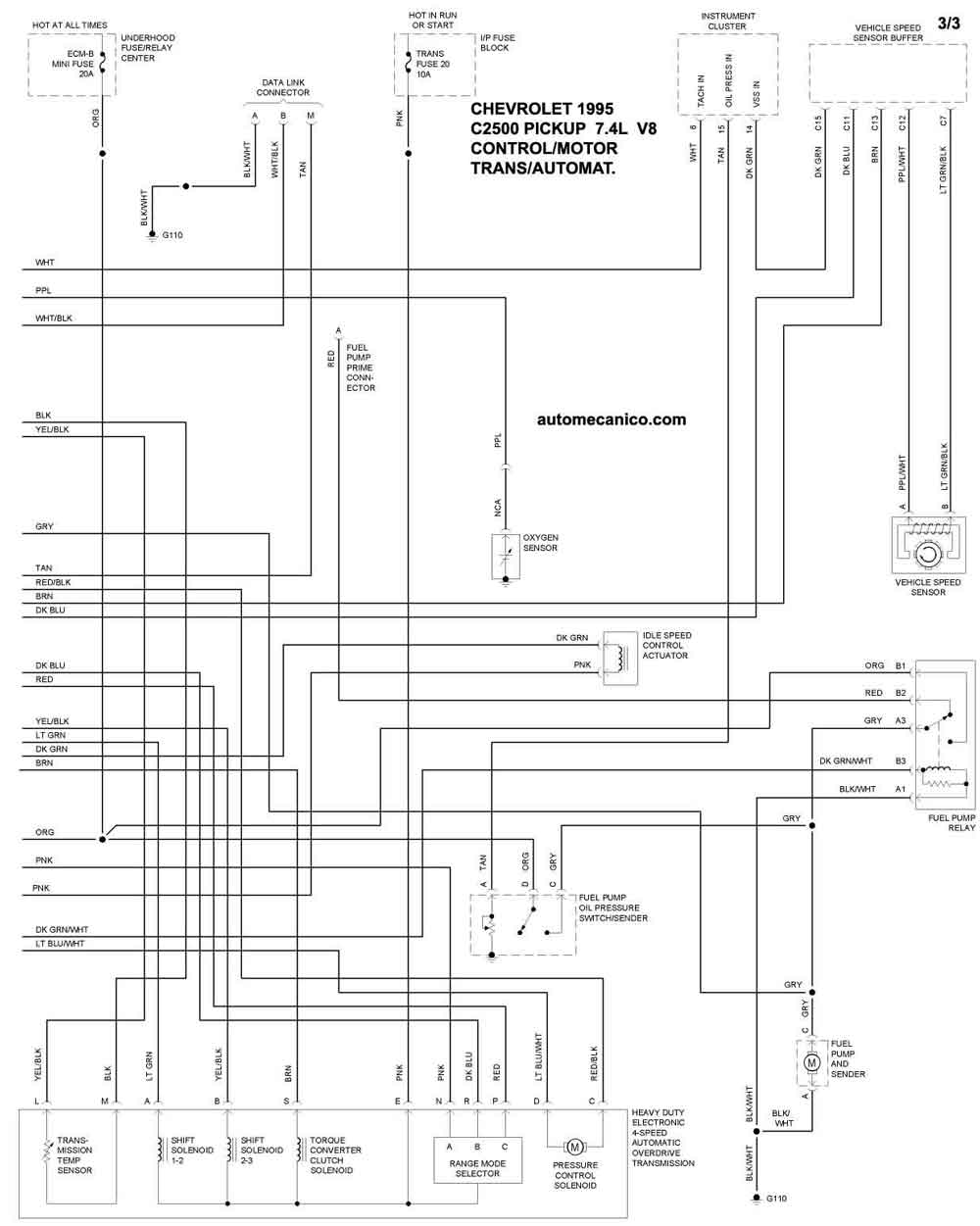

1995 | C2500 PICKUP 7.4L V8 T/A.3/3 | CONTROL DEL MOTOR |

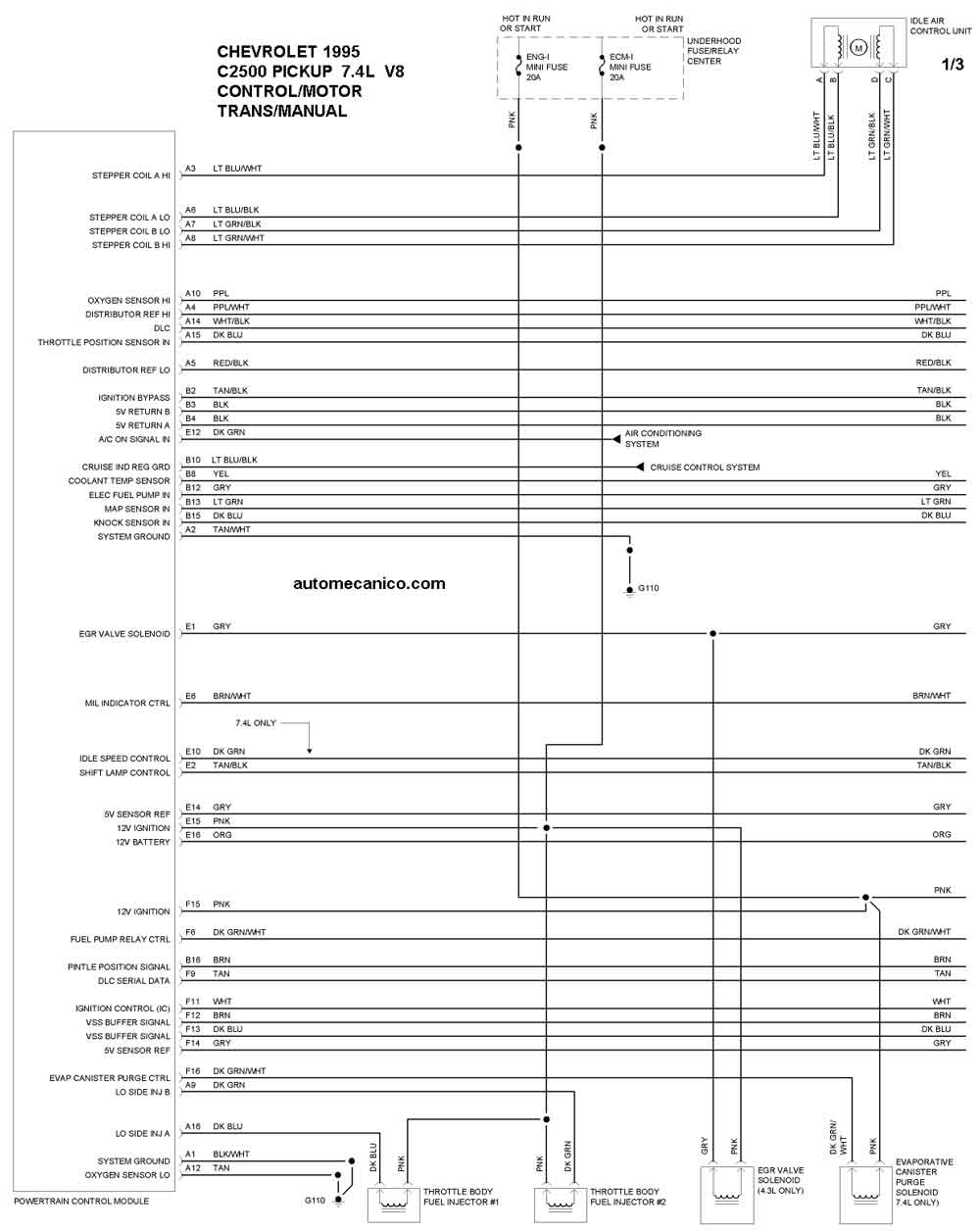

1995 | C2500 PICKUP 7.4L V8 T /M. 1/3 | CONTROL DEL MOTOR |

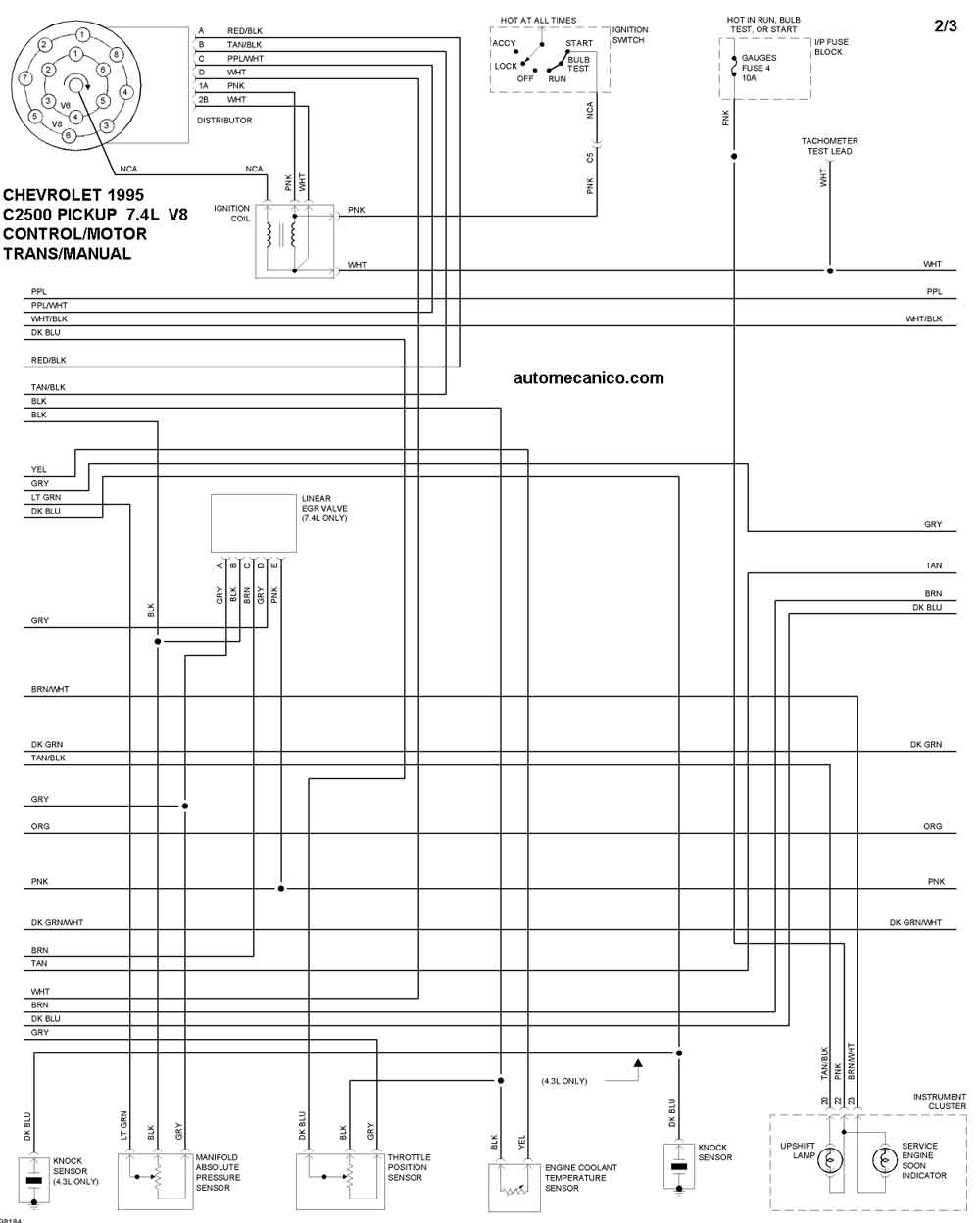

1995 | C2500 PICKUP 7.4L V8 T /M. 2/3 | CONTROL DEL MOTOR |

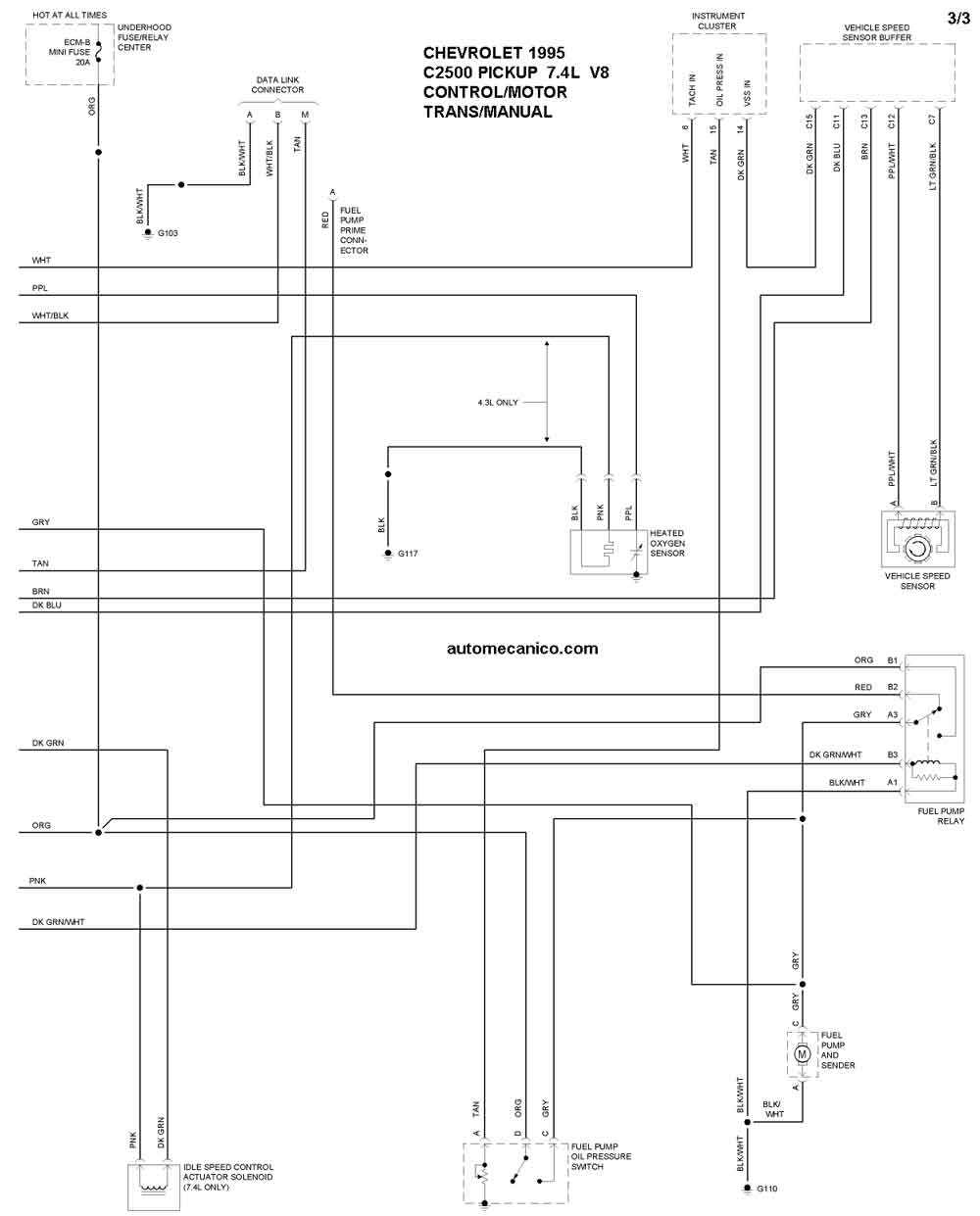

1995 | C2500 PICKUP 7.4L V8 T /M.3/3 | CONTROL DEL MOTOR |

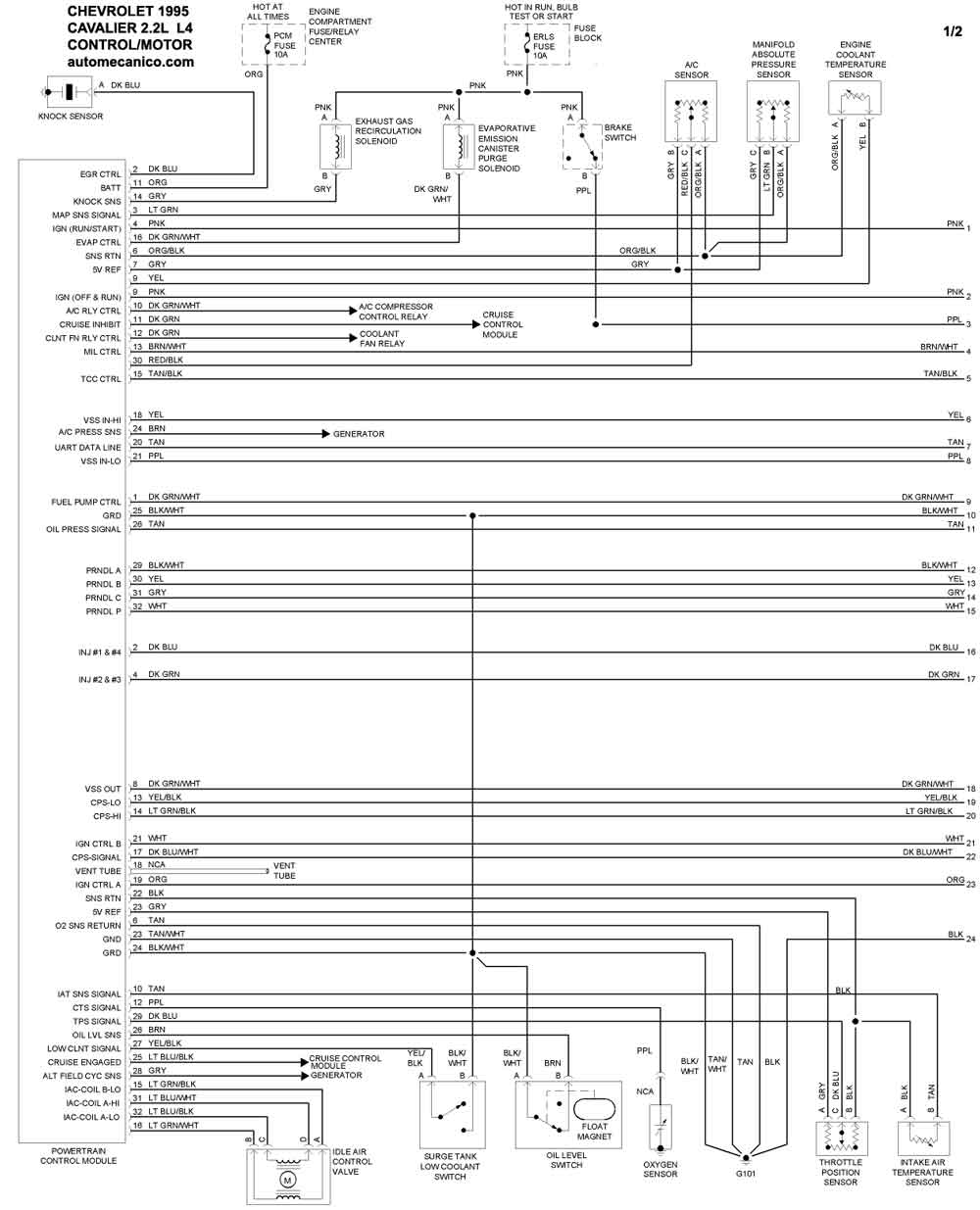

1995 | CAVALIER 2.2L L4 CIL. 1/2 | CONTROL DEL MOTOR |

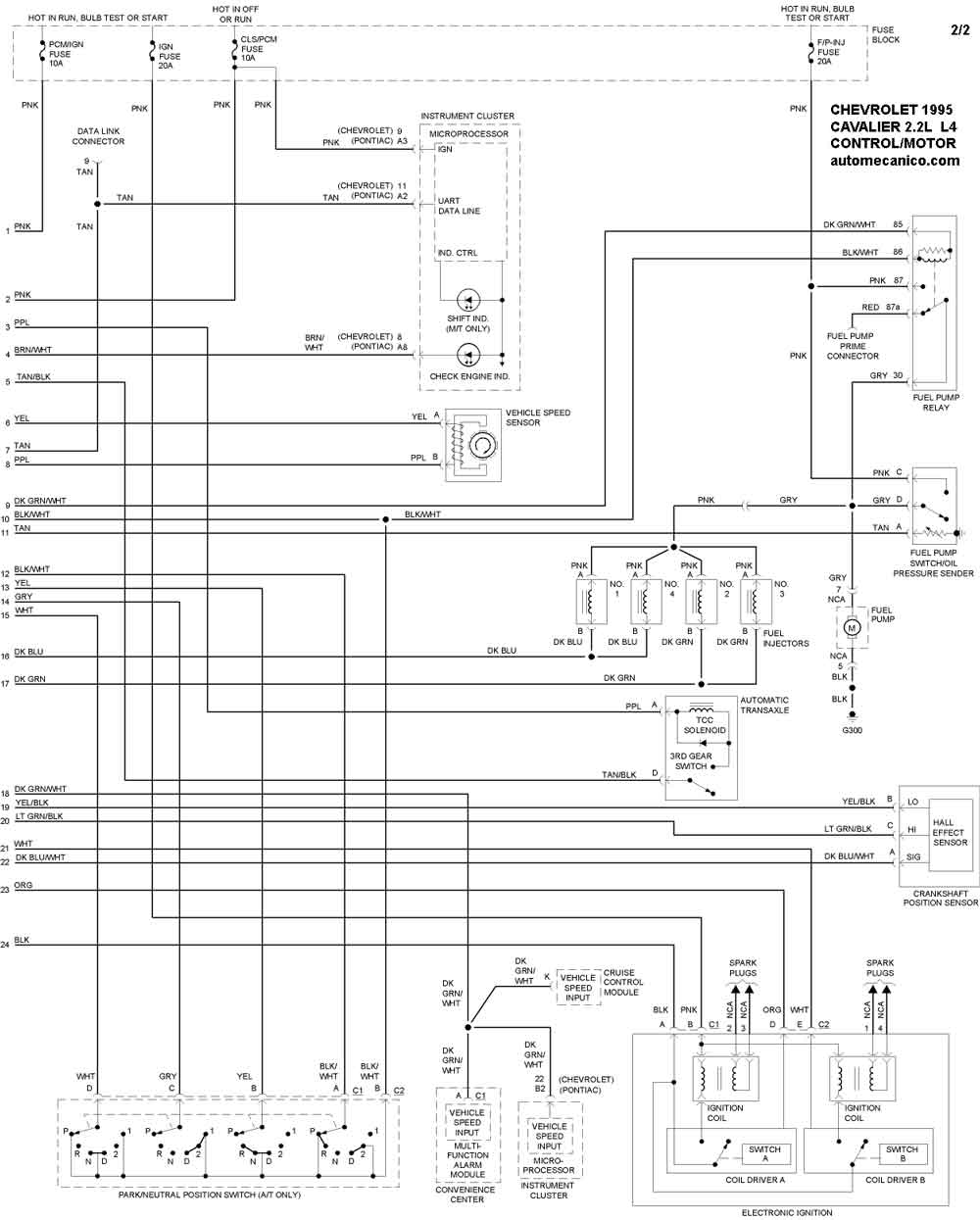

1995 | CAVALIER 2.2L L4 CIL. 2/2 | CONTROL DEL MOTOR |
1996 | ||

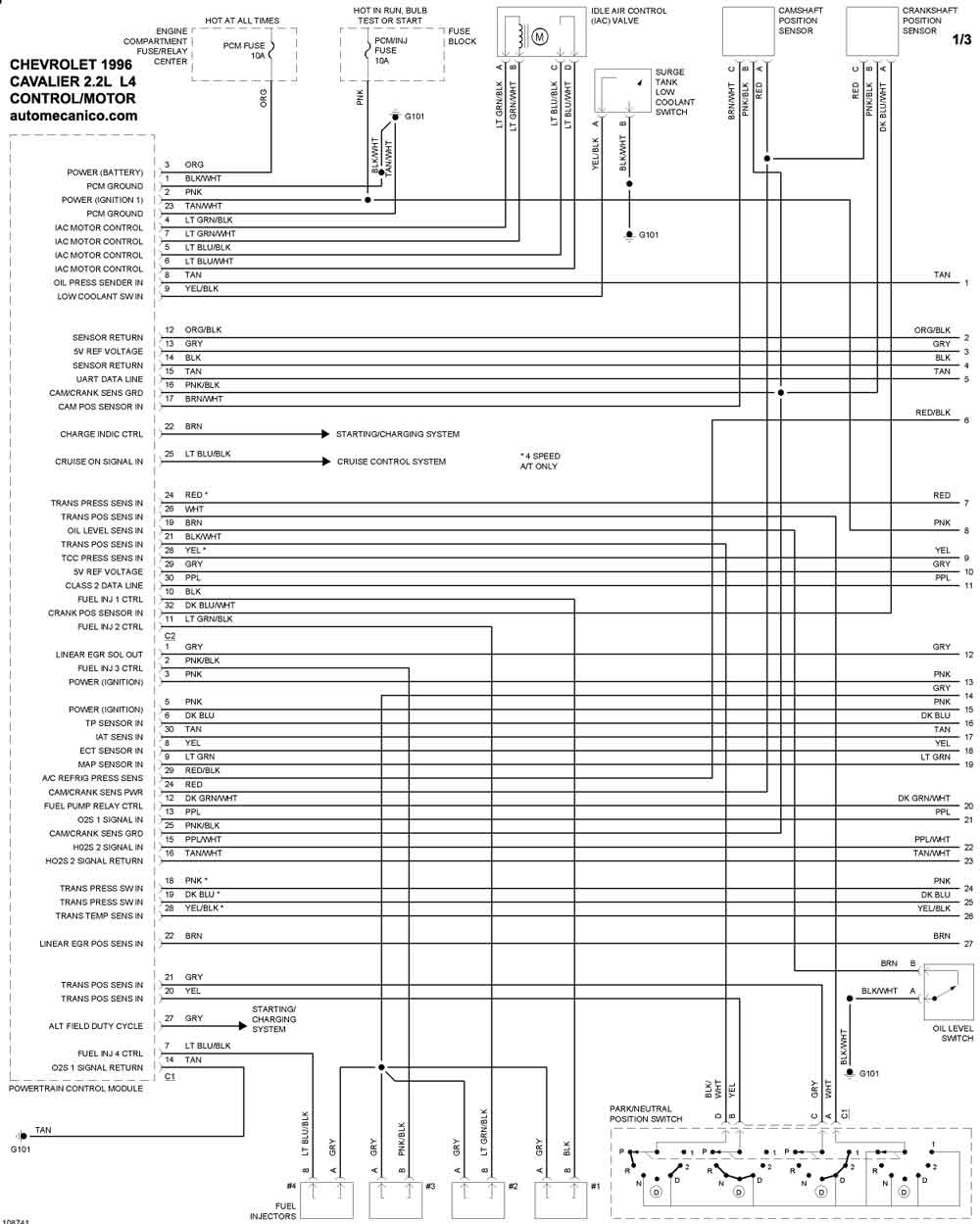

1996 | CAVALIER 2.2L L4 CIL. 1/3 | CONTROL DEL MOTOR |

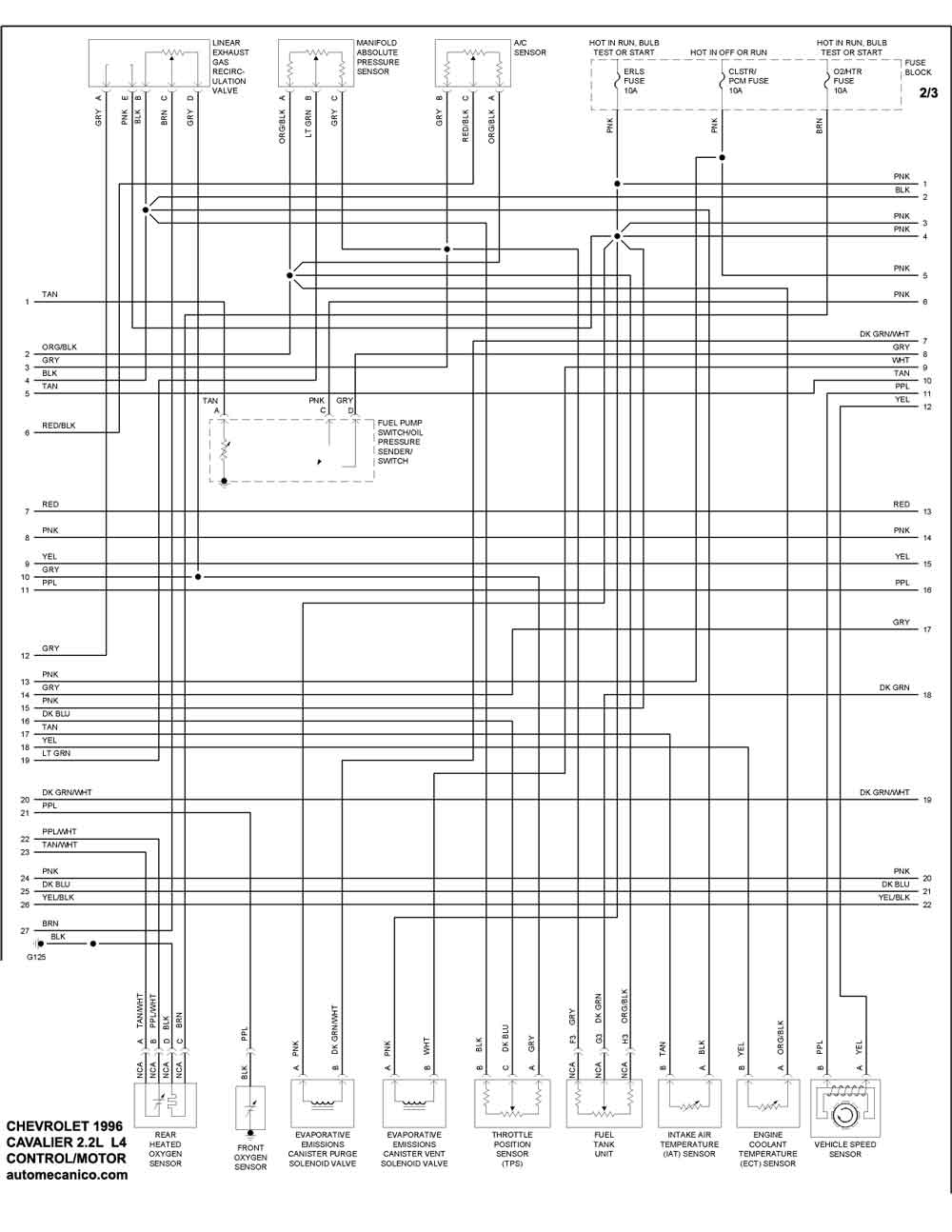

1996 | CAVALIER 2.2L L4 CIL. 2/3 | CONTROL DEL MOTOR |
1996 | CAVALIER 2.2L L4 CIL. 3/3 | CONTROL DEL MOTOR |
1997 | ||

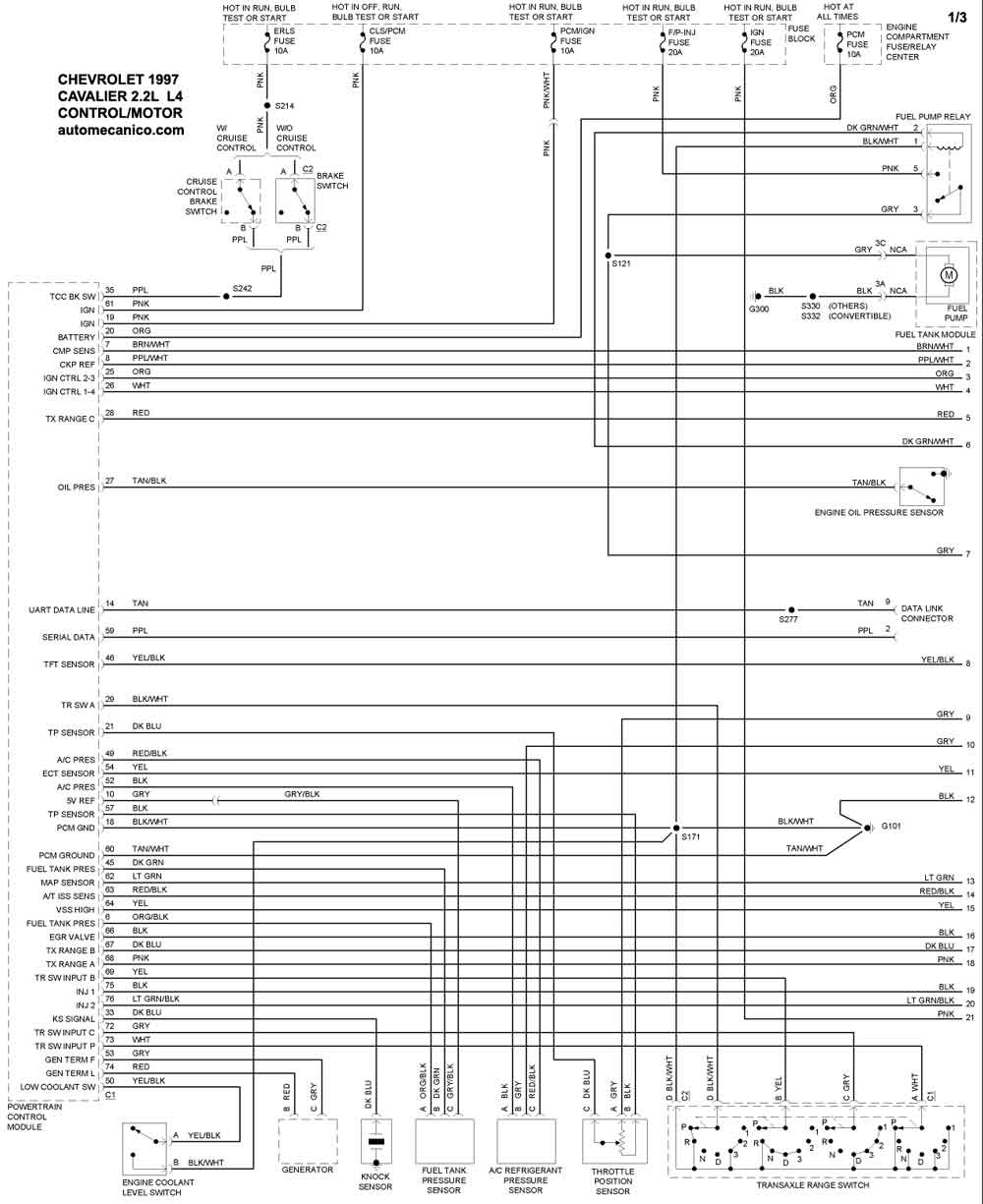

1997 | CAVALIER 2.2L L4 CIL. 1/3 | CONTROL DEL MOTOR |

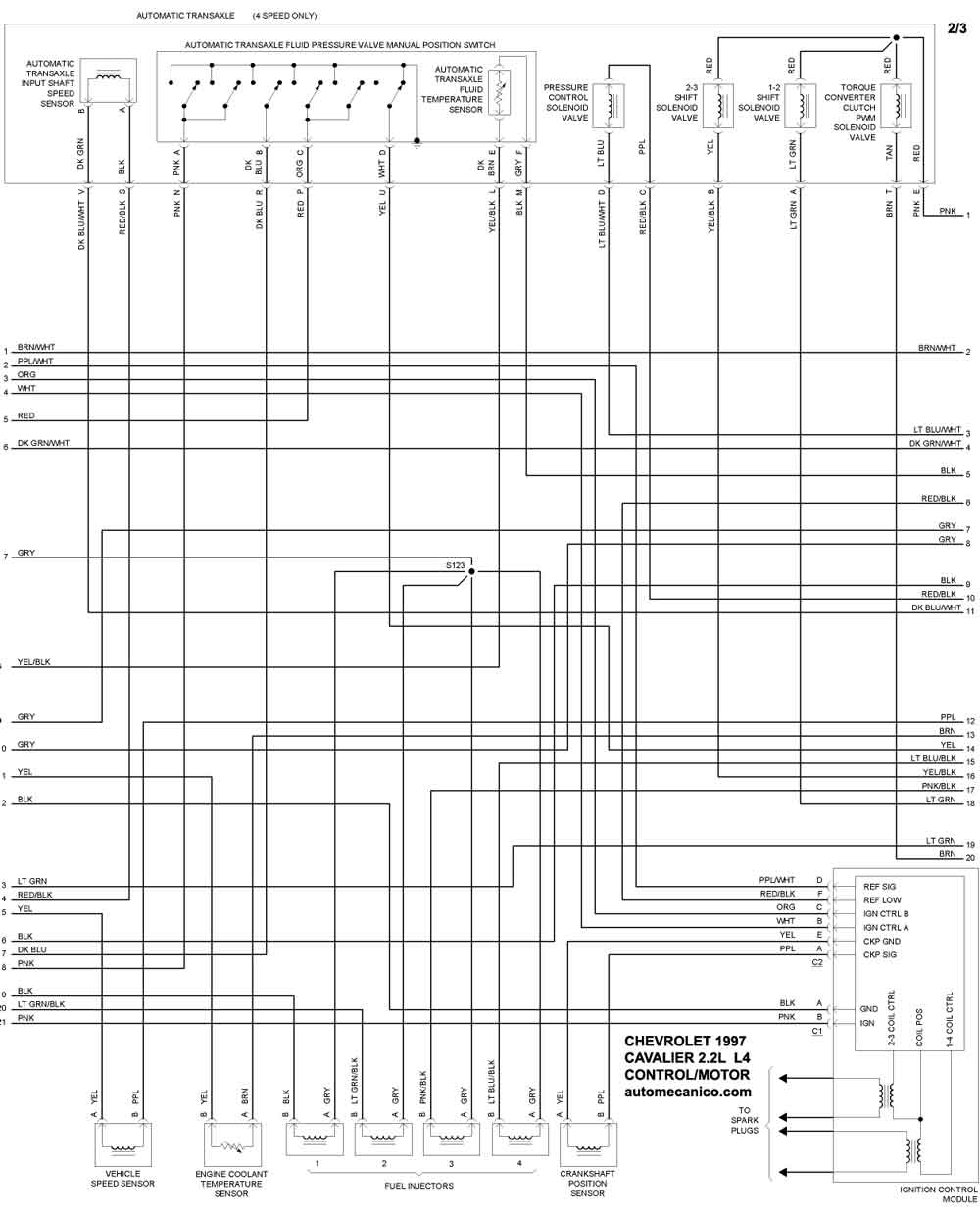

1997 | CAVALIER 2.2L L4 CIL. 2/3 | CONTROL DEL MOTOR |

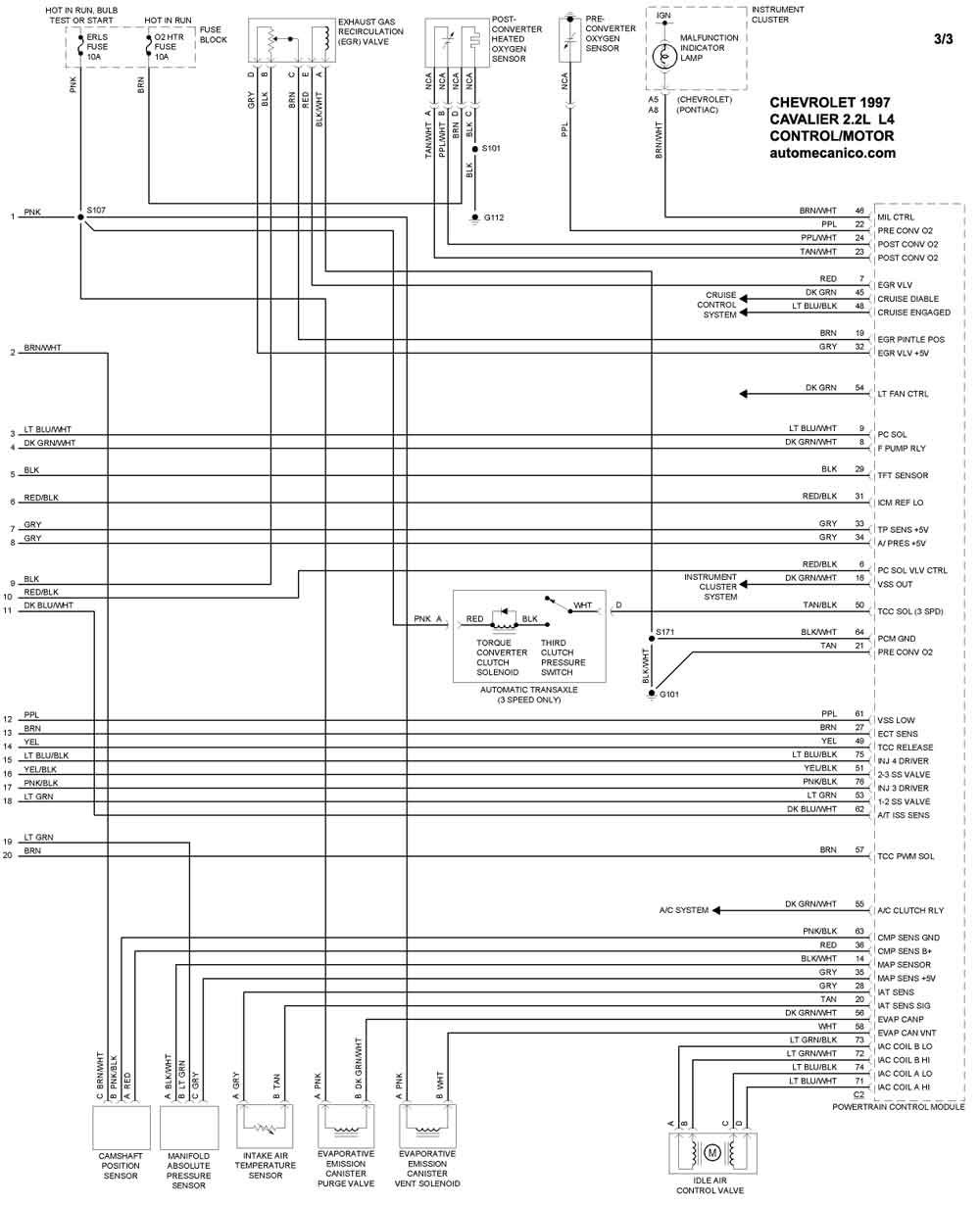

1997 | CAVALIER 2.2L L4 CIL. 3/3 | CONTROL DEL MOTOR |
