DIAGRAMAS / ESQUEMAS : CHEVROLET - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: CHEVROLET 1995 - |
| YEAR | MODELO | DIAGRAMA |

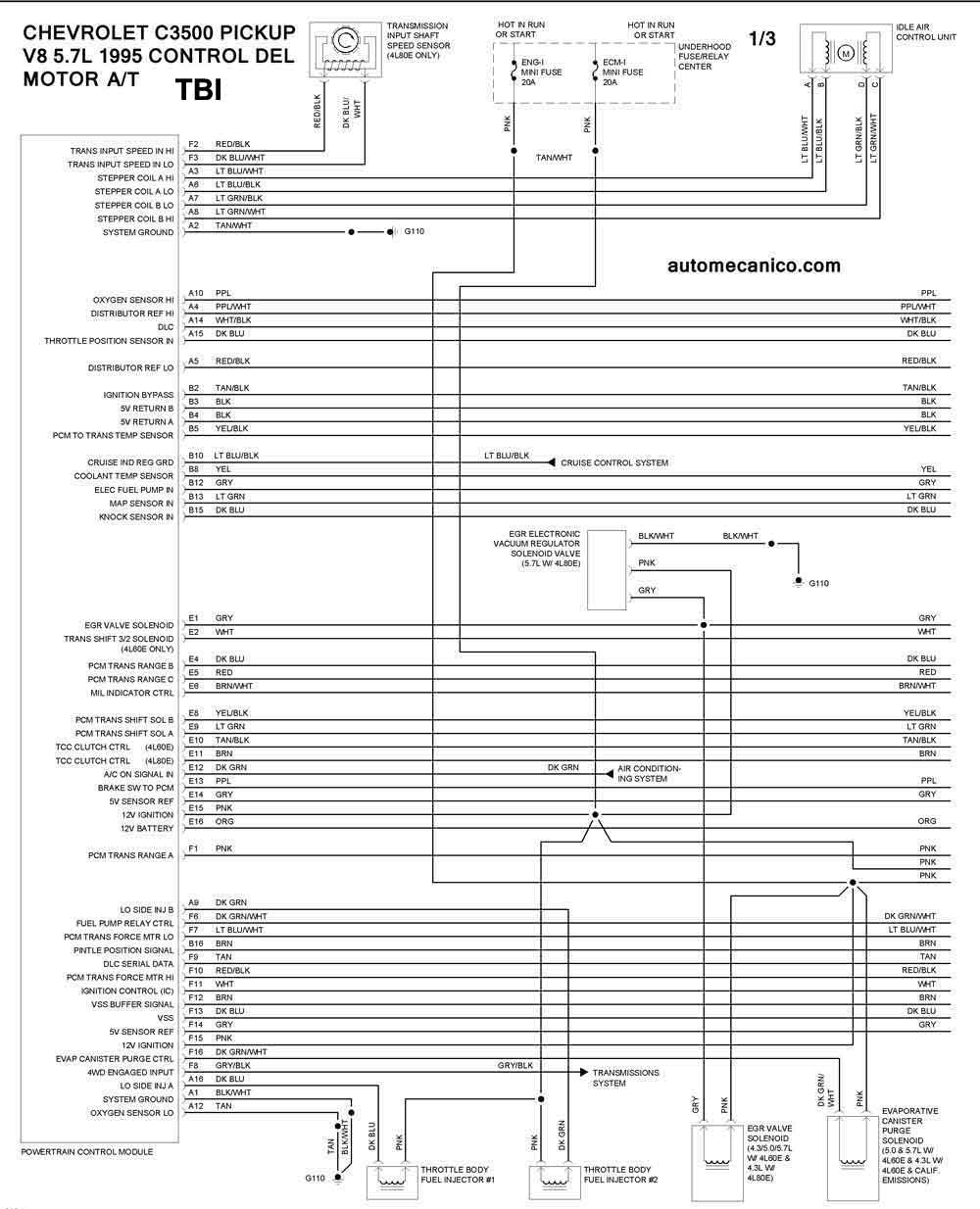

| 1995 | PICKUP C3500 5.7L V8 CIL.T/A 1/3 | CONTROL DEL MOTOR |

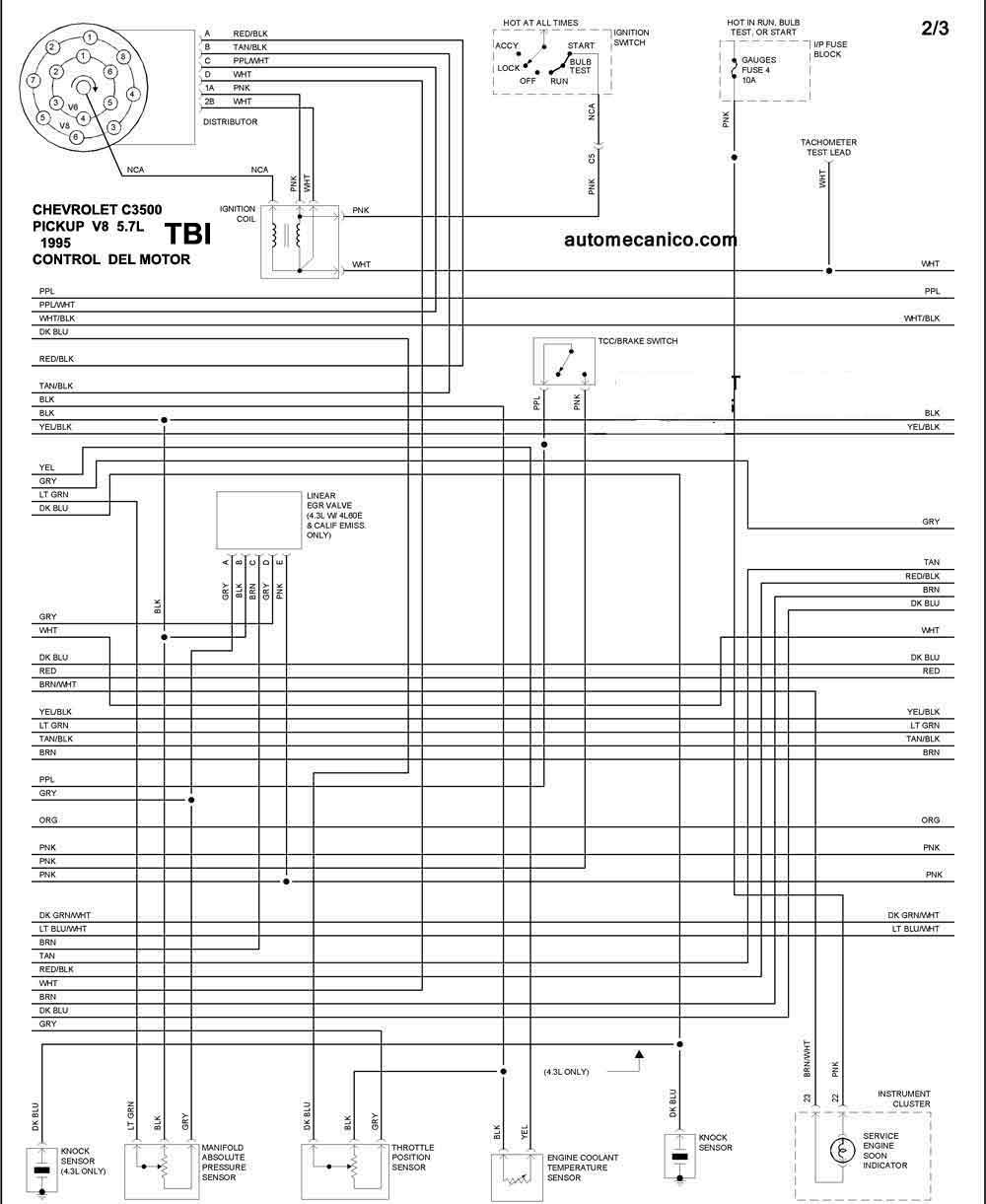

| 1995 | PICKUP C3500 5.7L V8 CIL. T/A 2/3 | CONTROL DEL MOTOR |

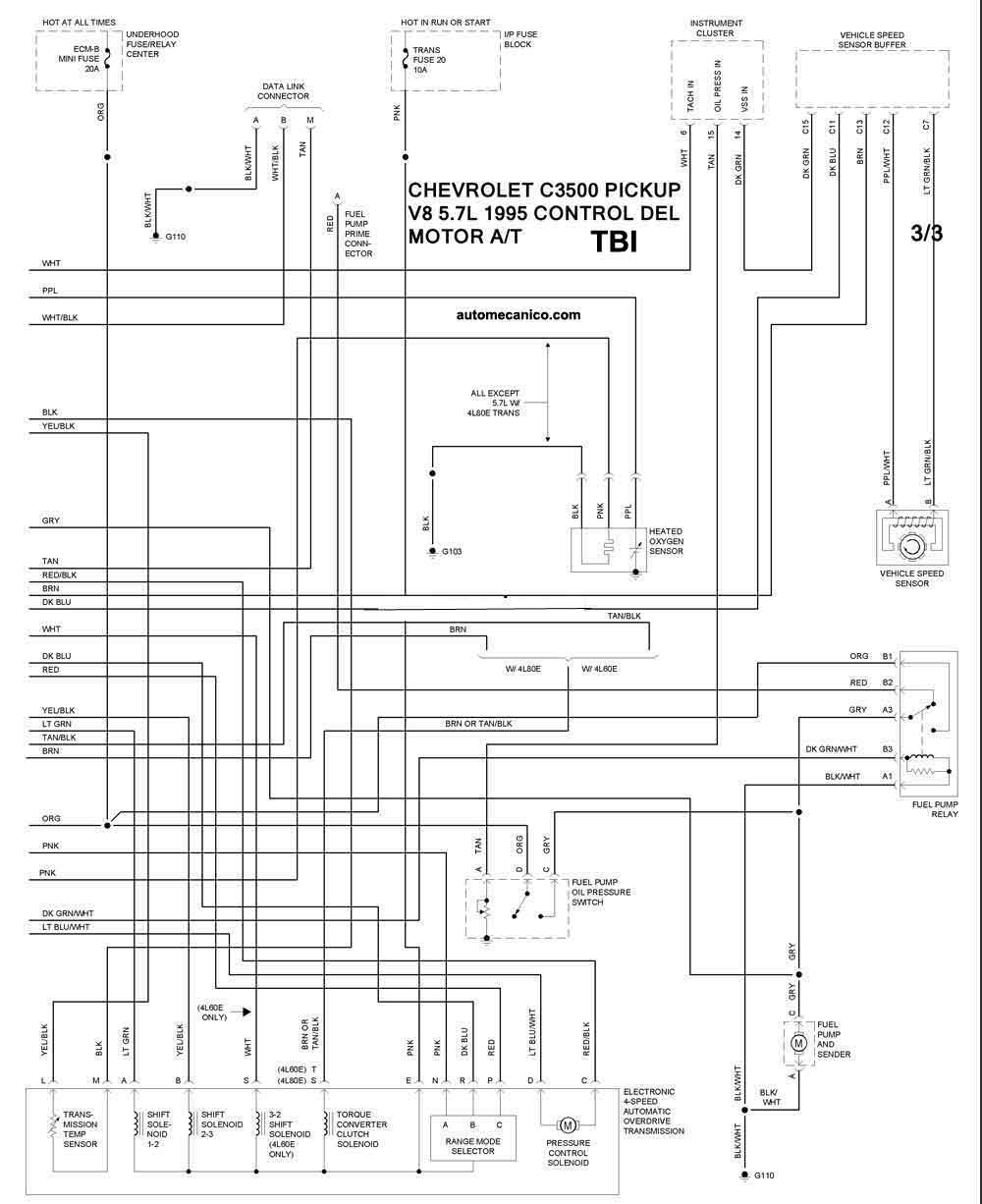

| 1995 | PICKUP C3500 5.7L V8 CIL. T/A 3/3 | CONTROL DEL MOTOR |

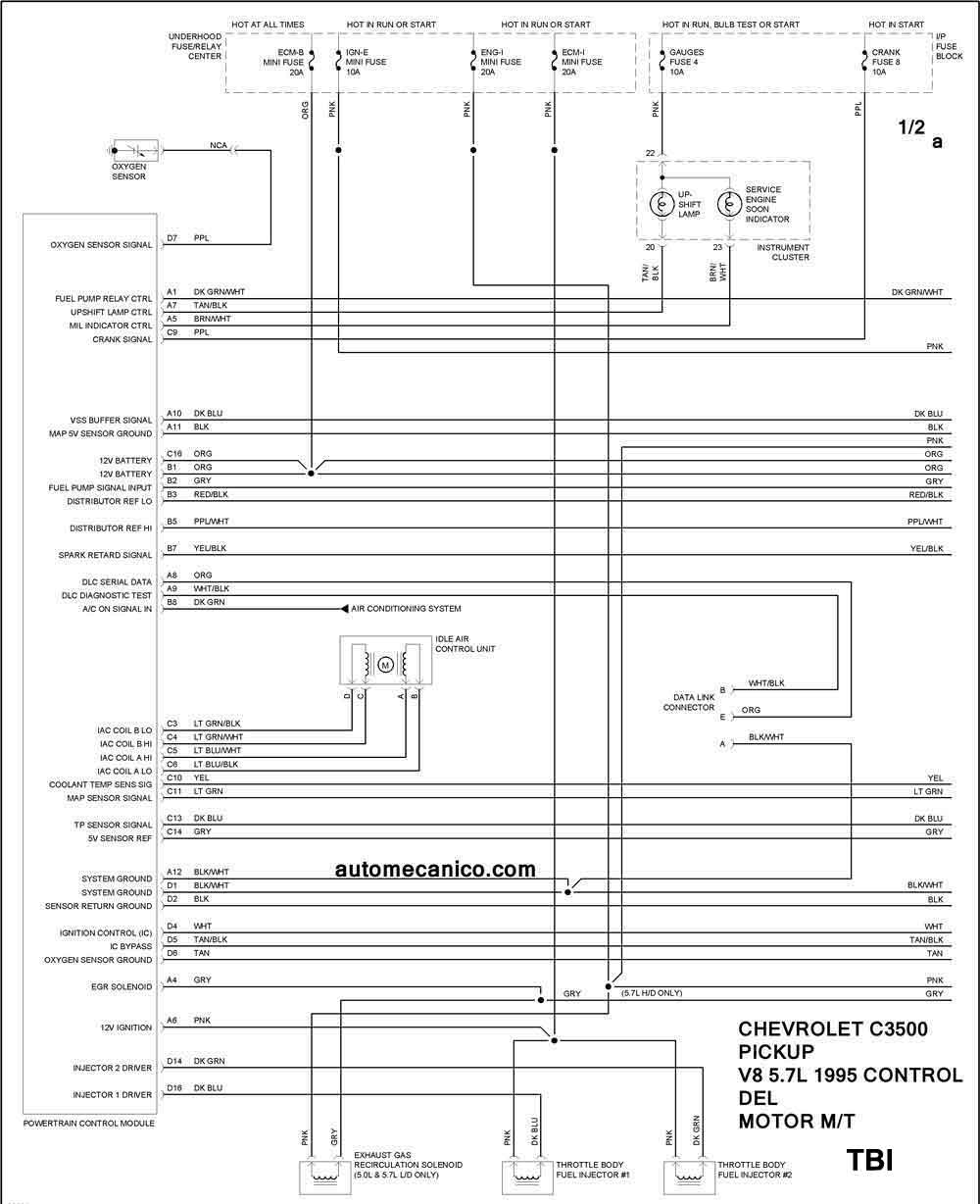

| 1995 | PICKUP C3500 5.7L V8 CIL. T/M 1/2 a | CONTROL DEL MOTOR |

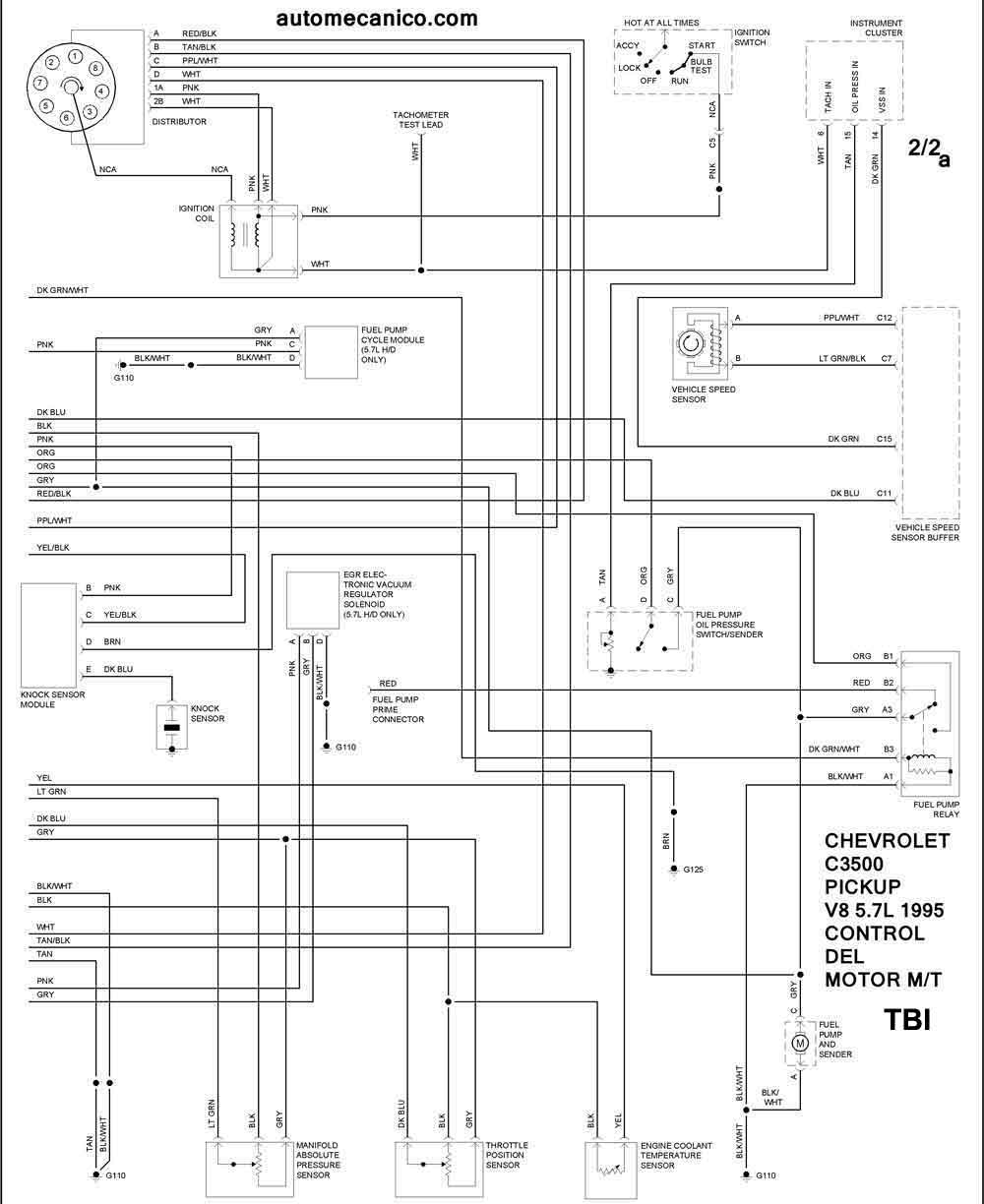

| 1995 | PICKUP C3500 5.7L V8 CIL. T/M 2/2 a | CONTROL DEL MOTOR |

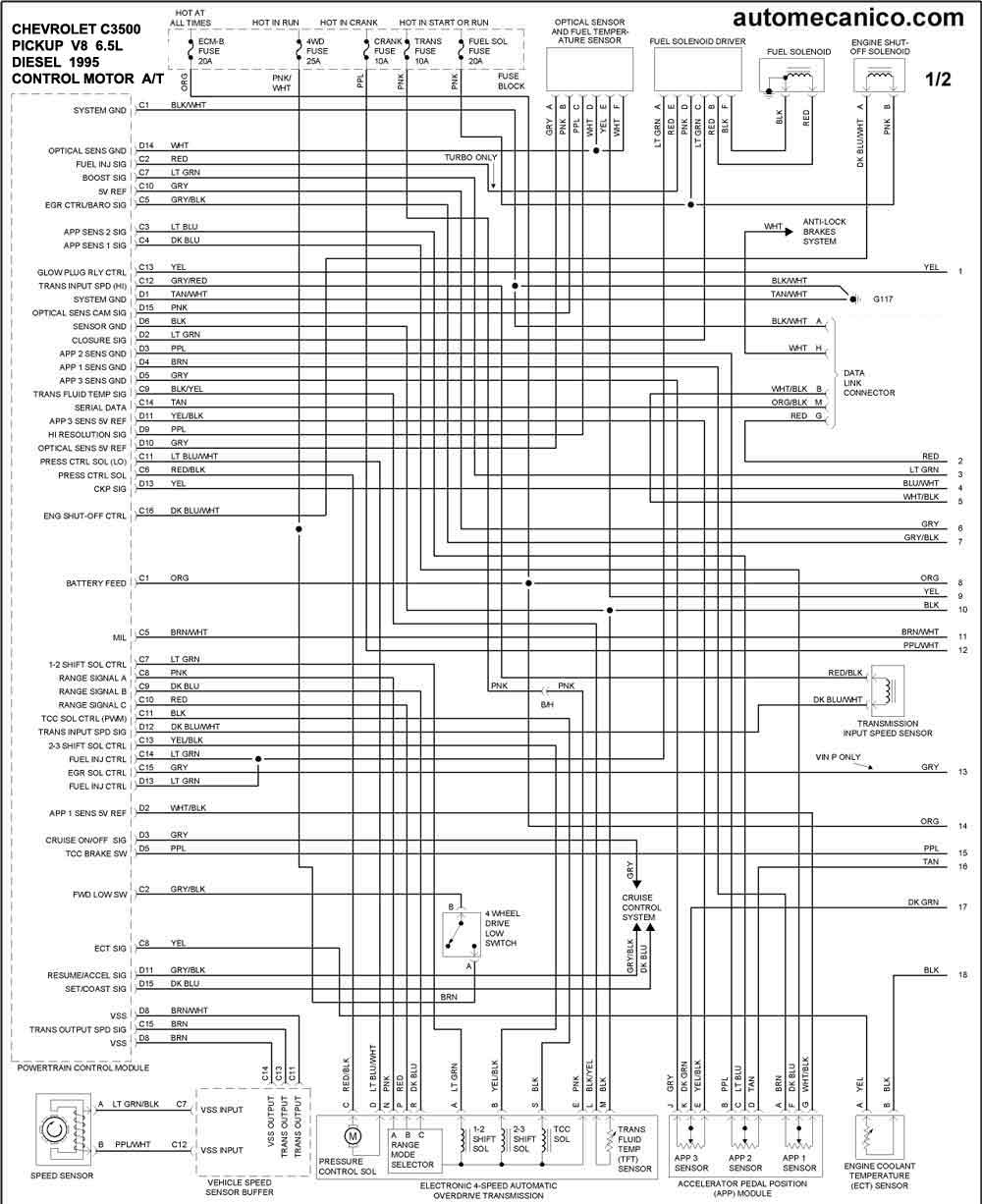

| 1995 | PICKUP C3500 6.5L V8 CIL.T/A 1/2 | CONTROL DEL MOTOR |

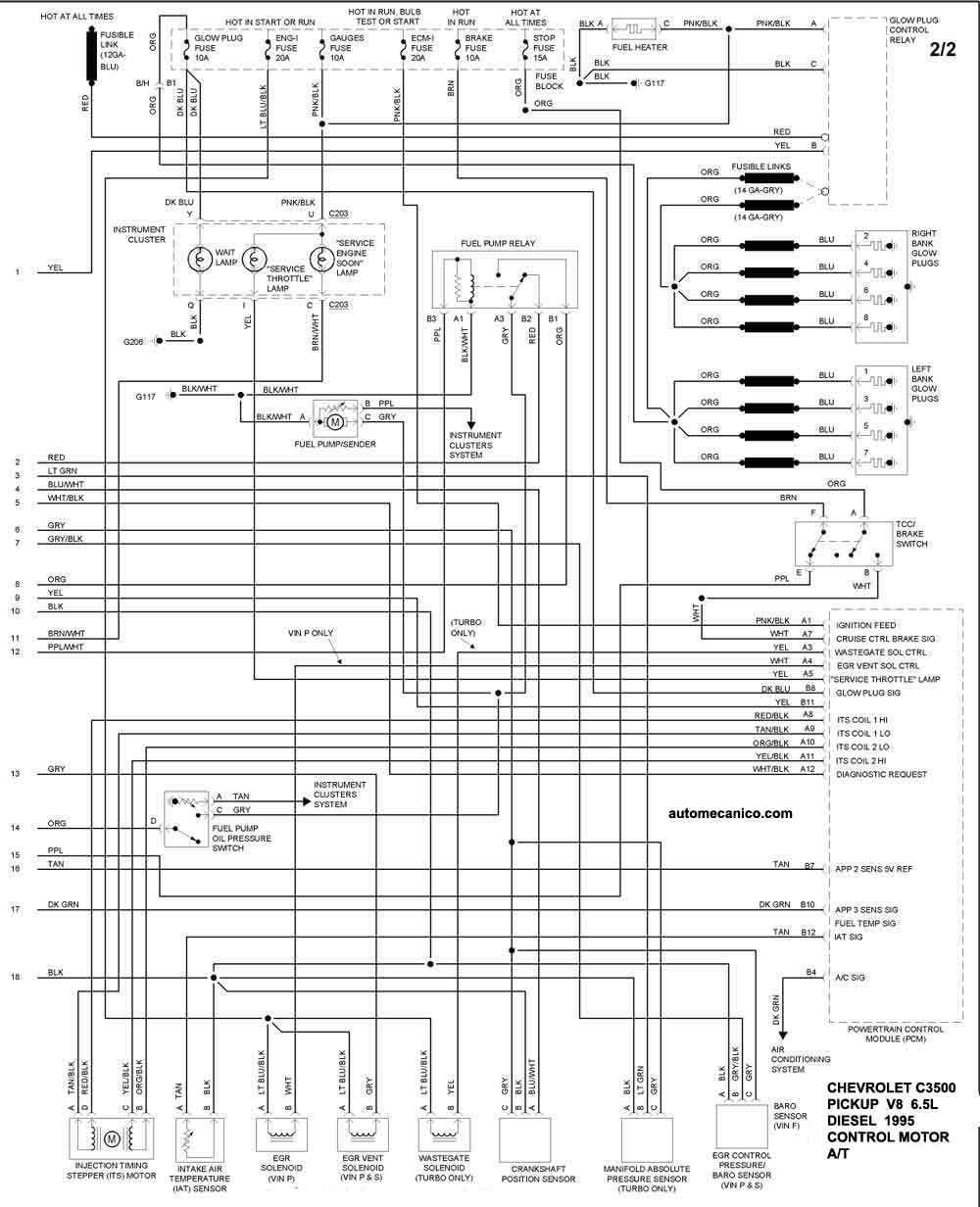

| 1995 | PICKUP C3500 6.5L V8 CIL.T/A. 2/2 | CONTROL DEL MOTOR |

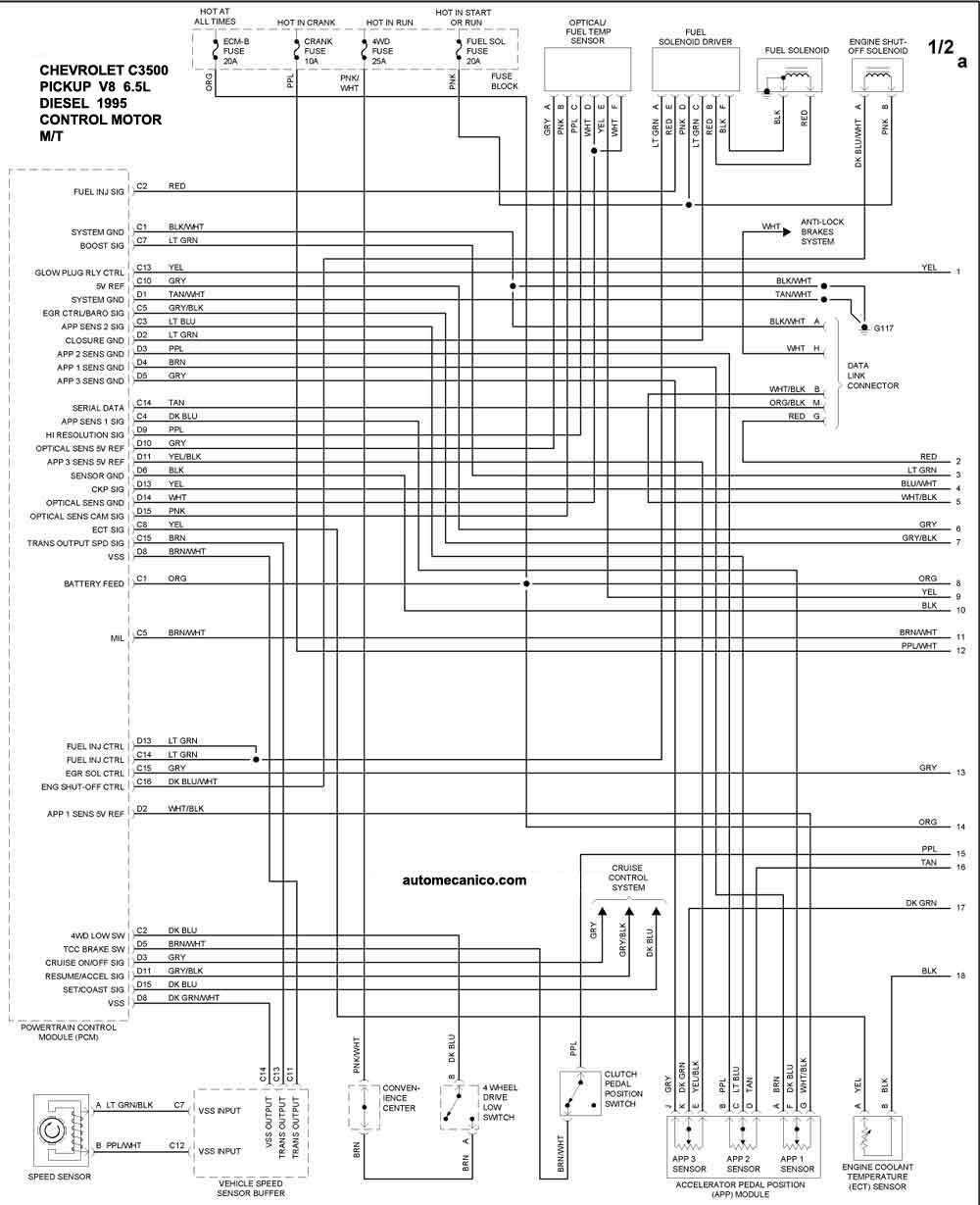

| 1995 | PICKUP C3500 6.5L V8 CIL.T/M 1/2 | CONTROL DEL MOTOR |

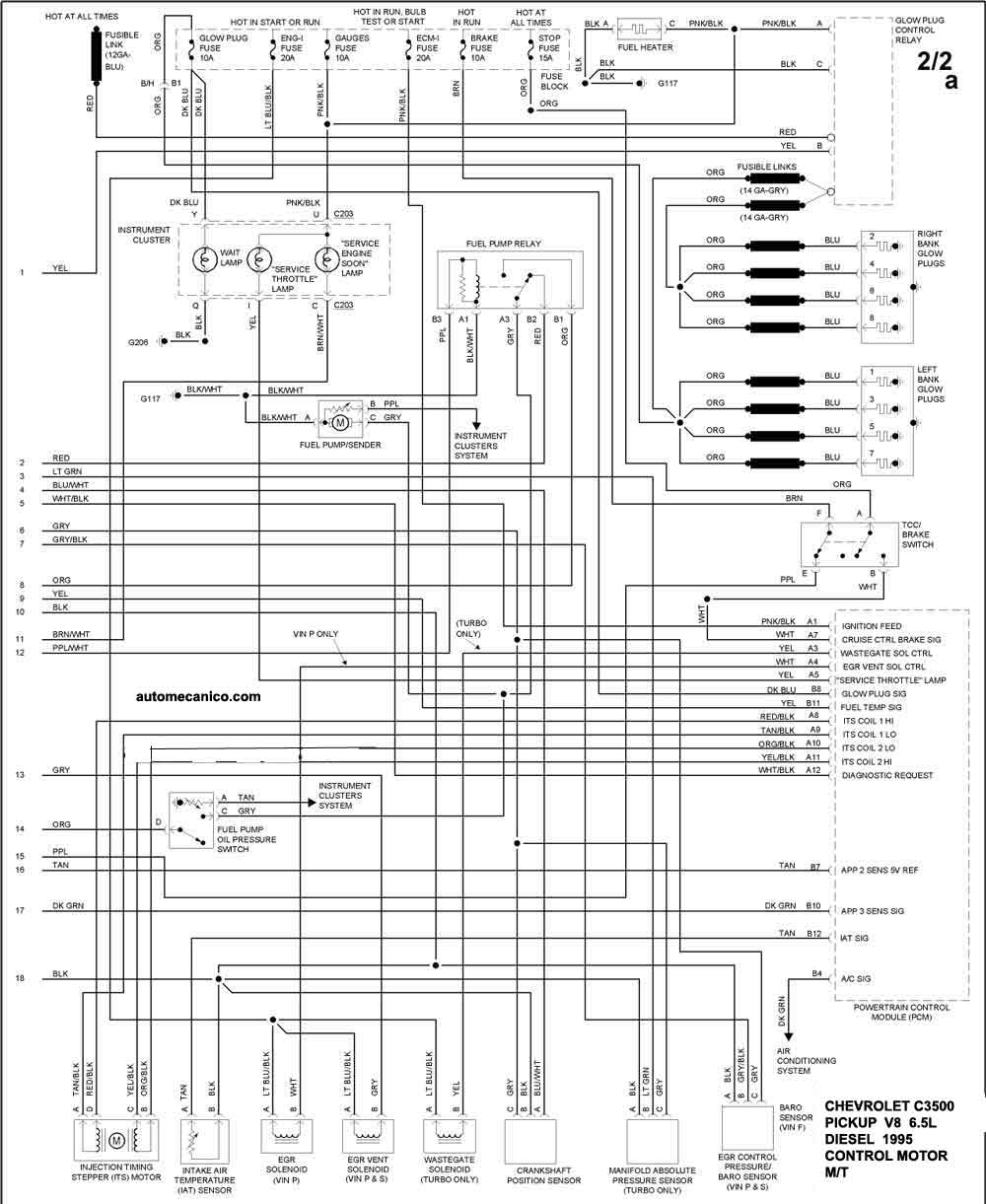

| 1995 | PICKUP C3500 6.5L V8 CIL.T/M. 2/2 | CONTROL DEL MOTOR |

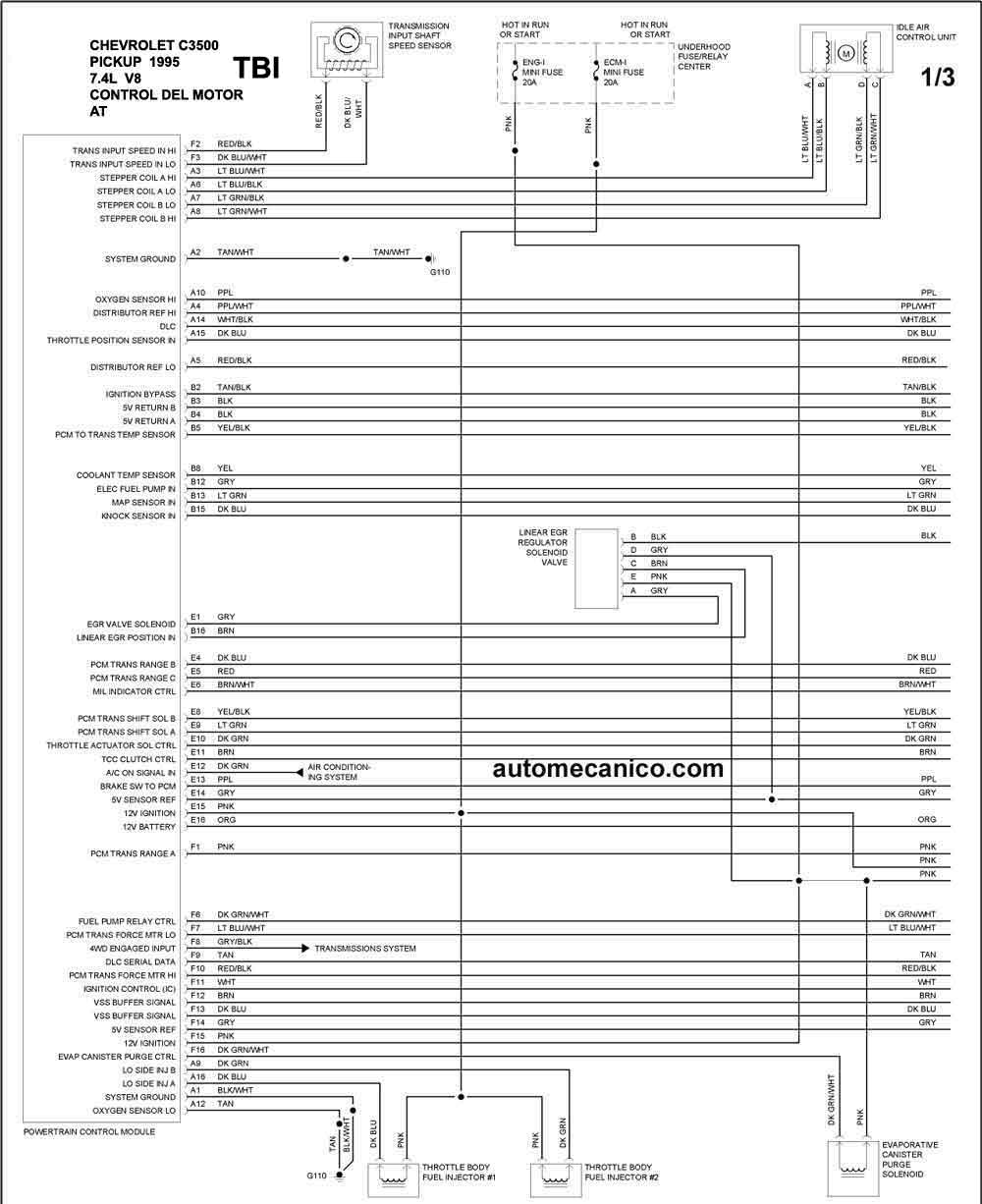

| 1995 | PICKUP C3500 7.4L V8 CIL. T/A 1/3 | CONTROL DEL MOTOR |

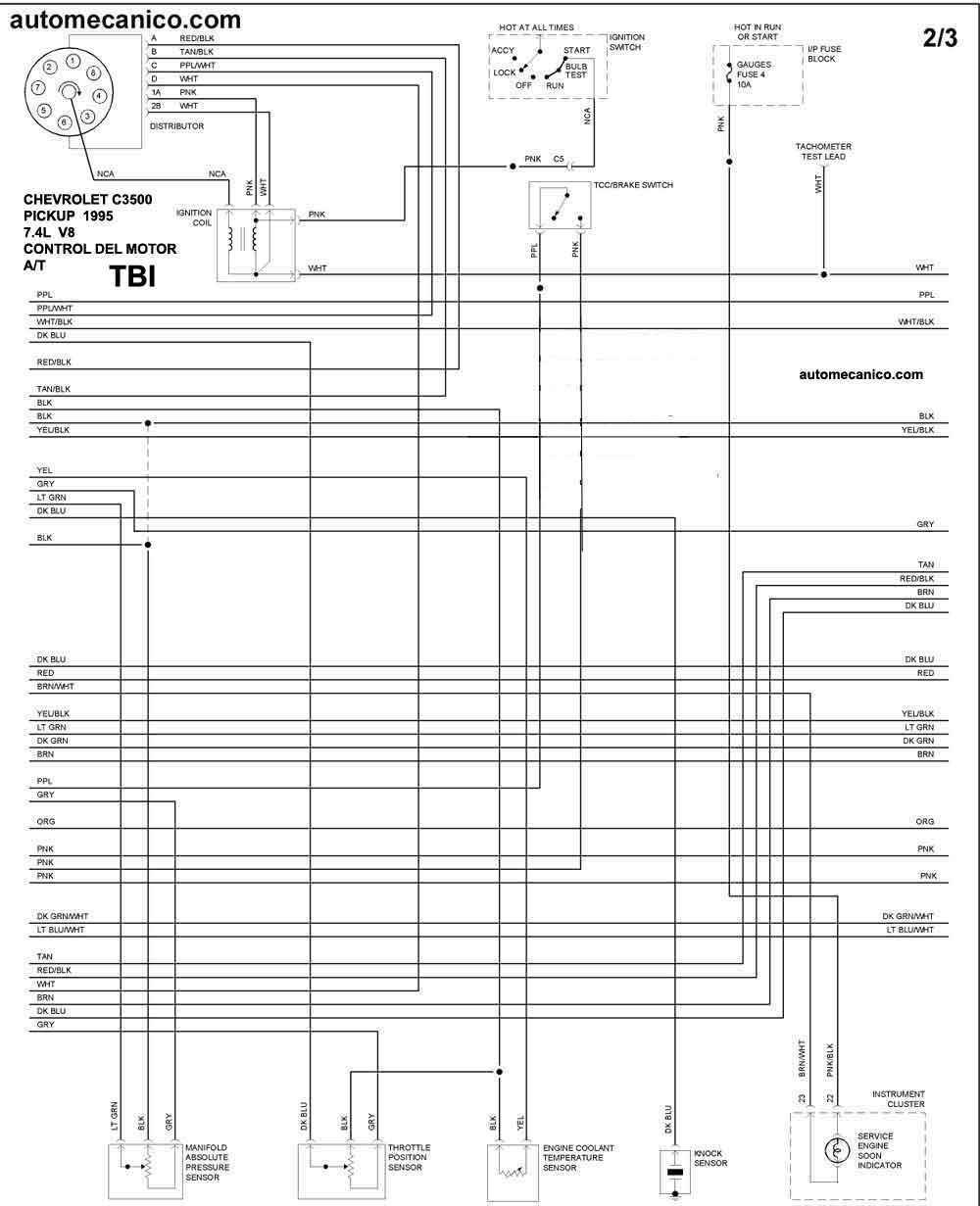

| 1995 | PICKUP C3500 7.4L V8 CIL. T/A 2/3 | CONTROL DEL MOTOR |

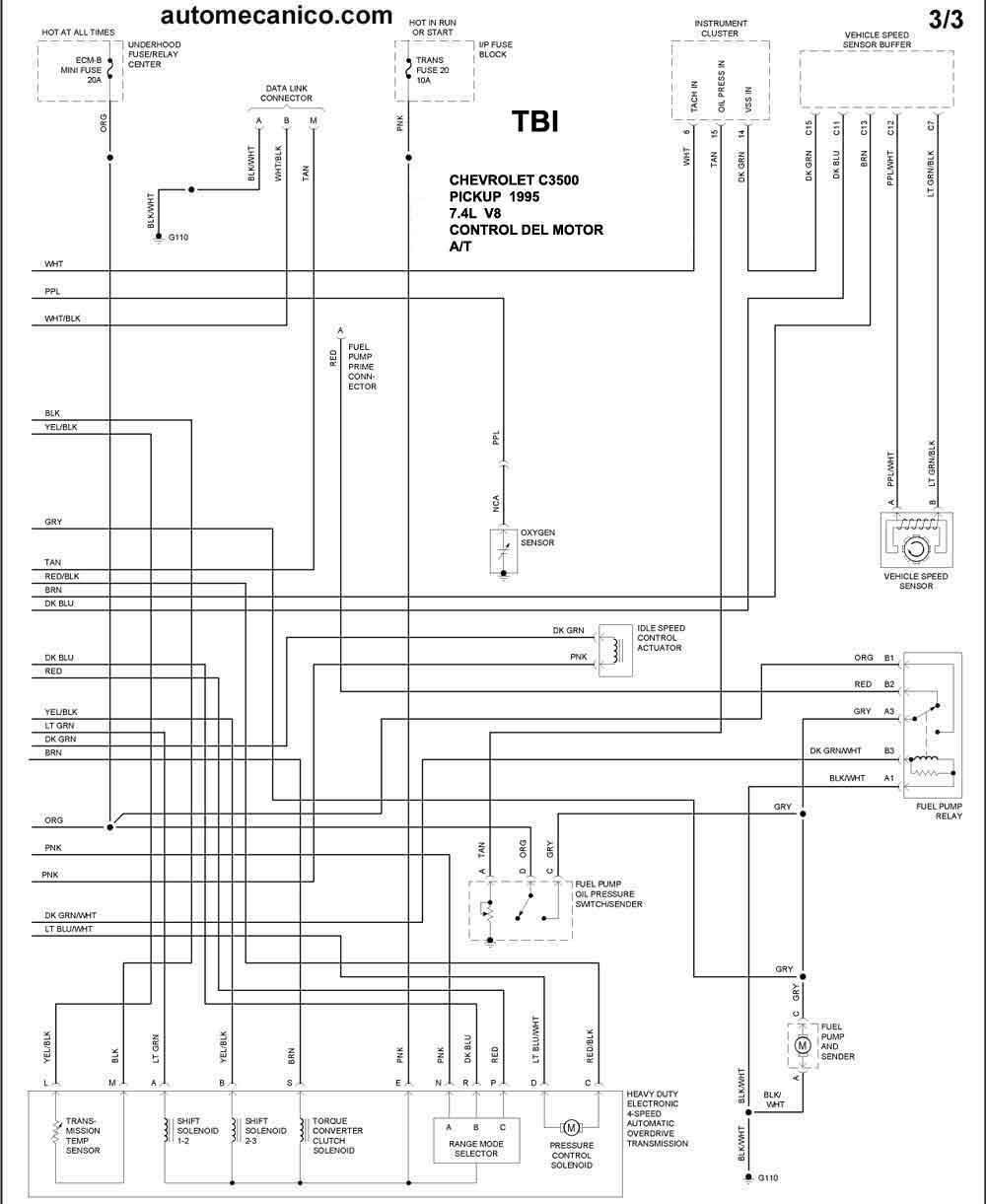

| 1995 | PICKUP C3500 7.4L V8 CIL. T/A 3/3 | CONTROL DEL MOTOR |

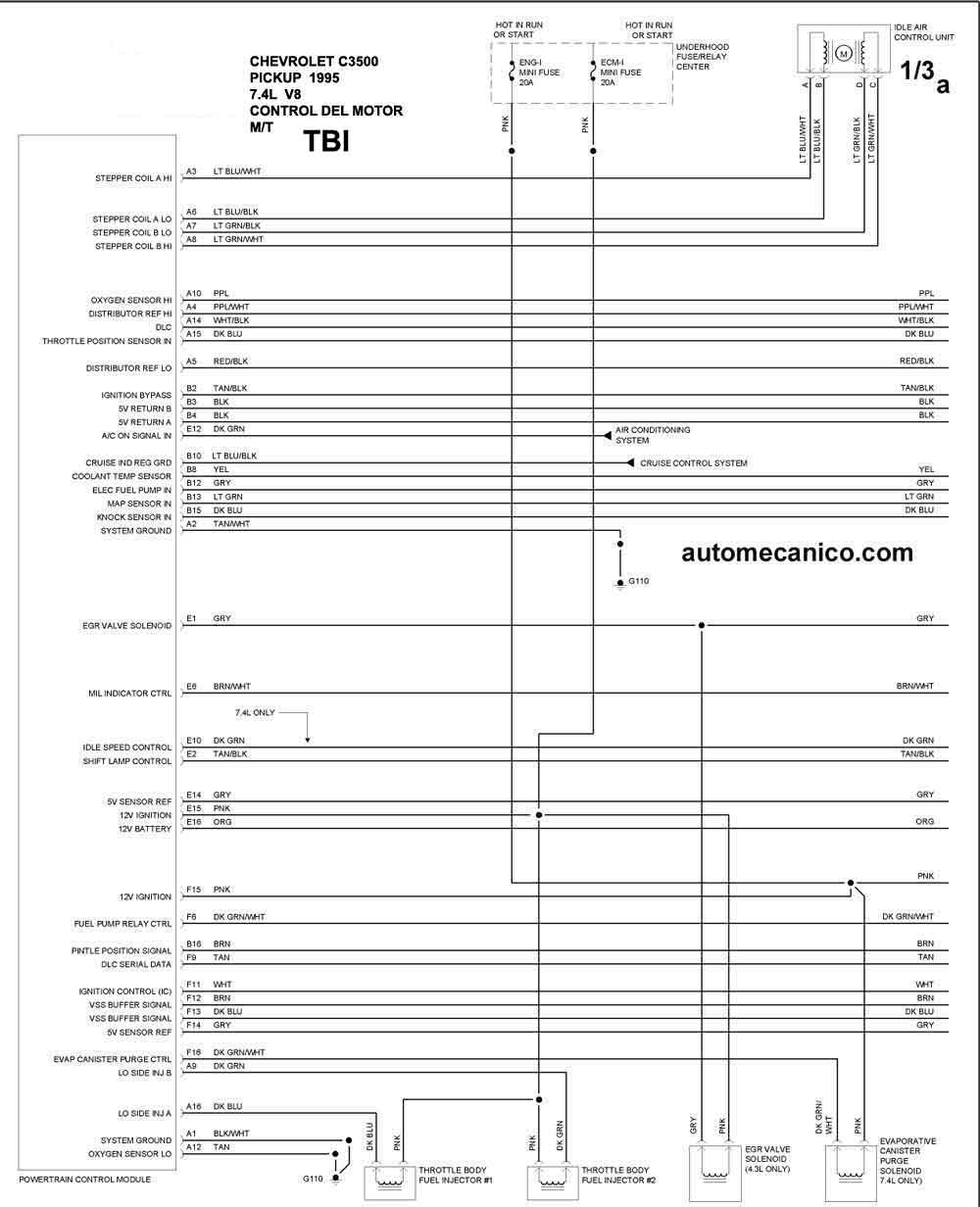

| 1995 | PICKUP C3500 7.4L V8 CIL. T/M. 1/3 a | CONTROL DEL MOTOR |

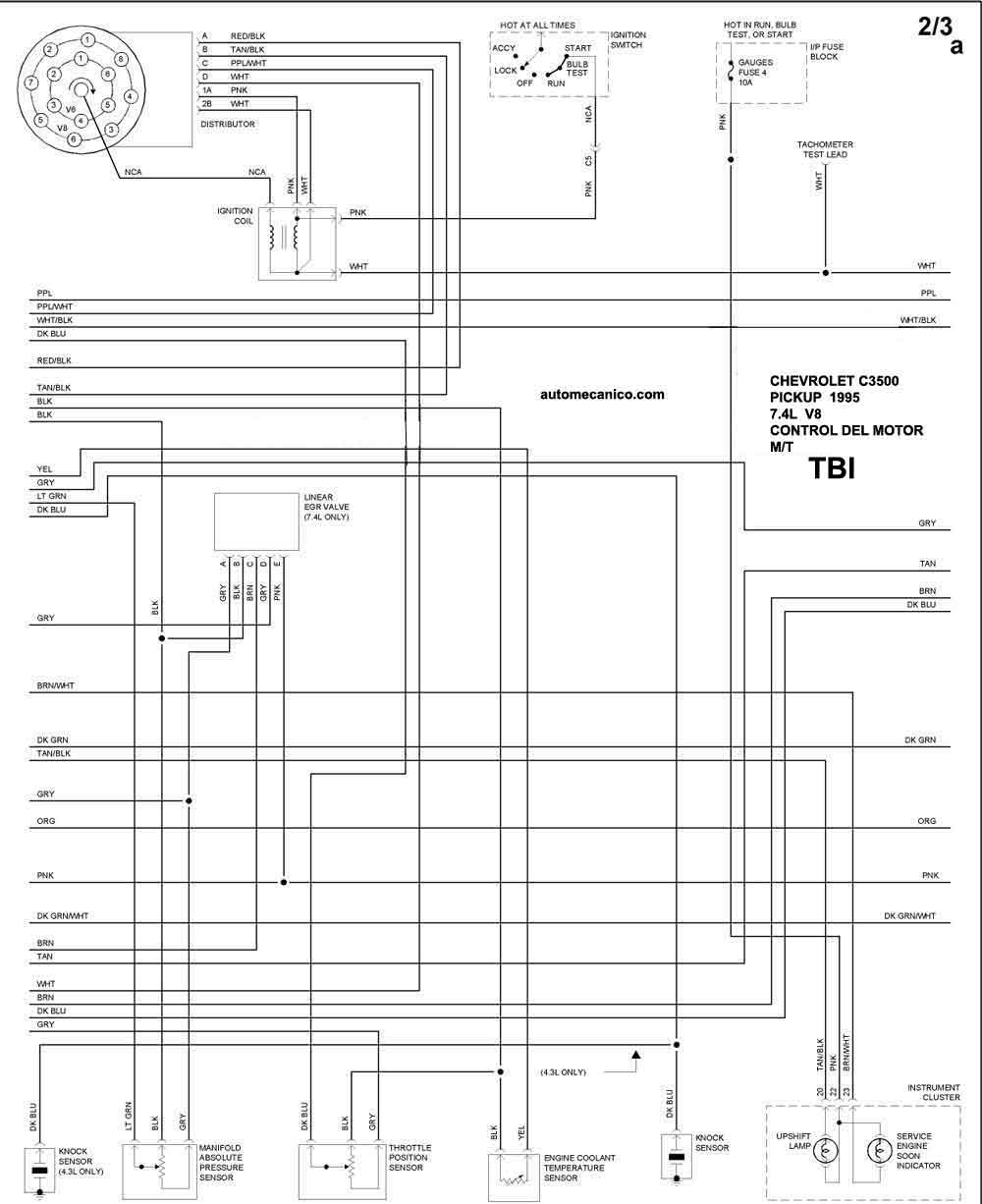

| 1995 | PICKUP C3500 7.4L V8 CIL. T/M.. 2/3 a | CONTROL DEL MOTOR |

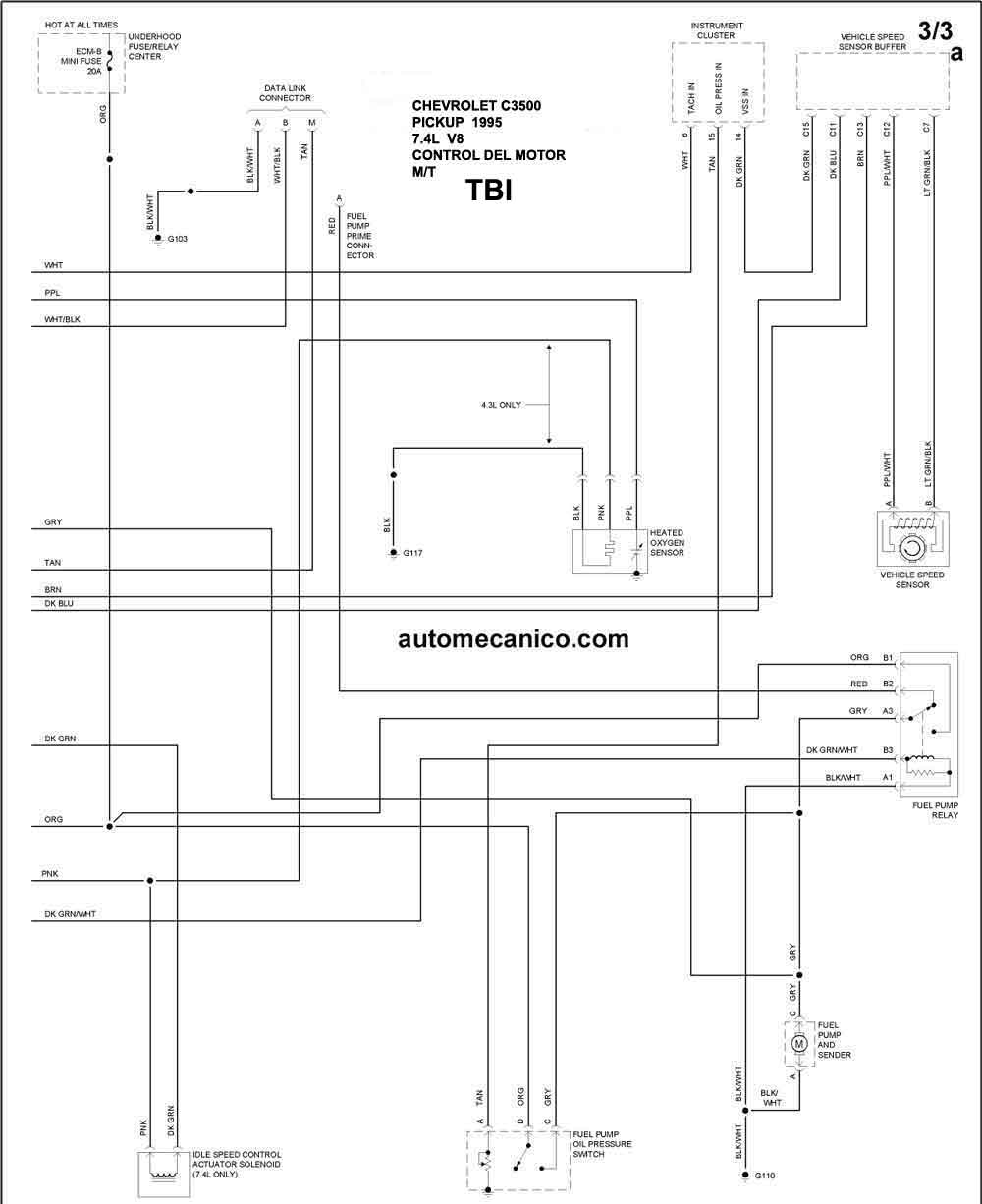

| 1995 | PICKUP C3500 7.4L V8 CIL. T/M. 3/3 a | CONTROL DEL MOTOR |
