DIAGRAMAS / ESQUEMAS : CHRYSLER - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz -

Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS / CONTROL DEL MOTOR  [ENGINE CONTROL] INDICE: CHRYSLER 1995 -
YEAR MODELO DIAGRAMA

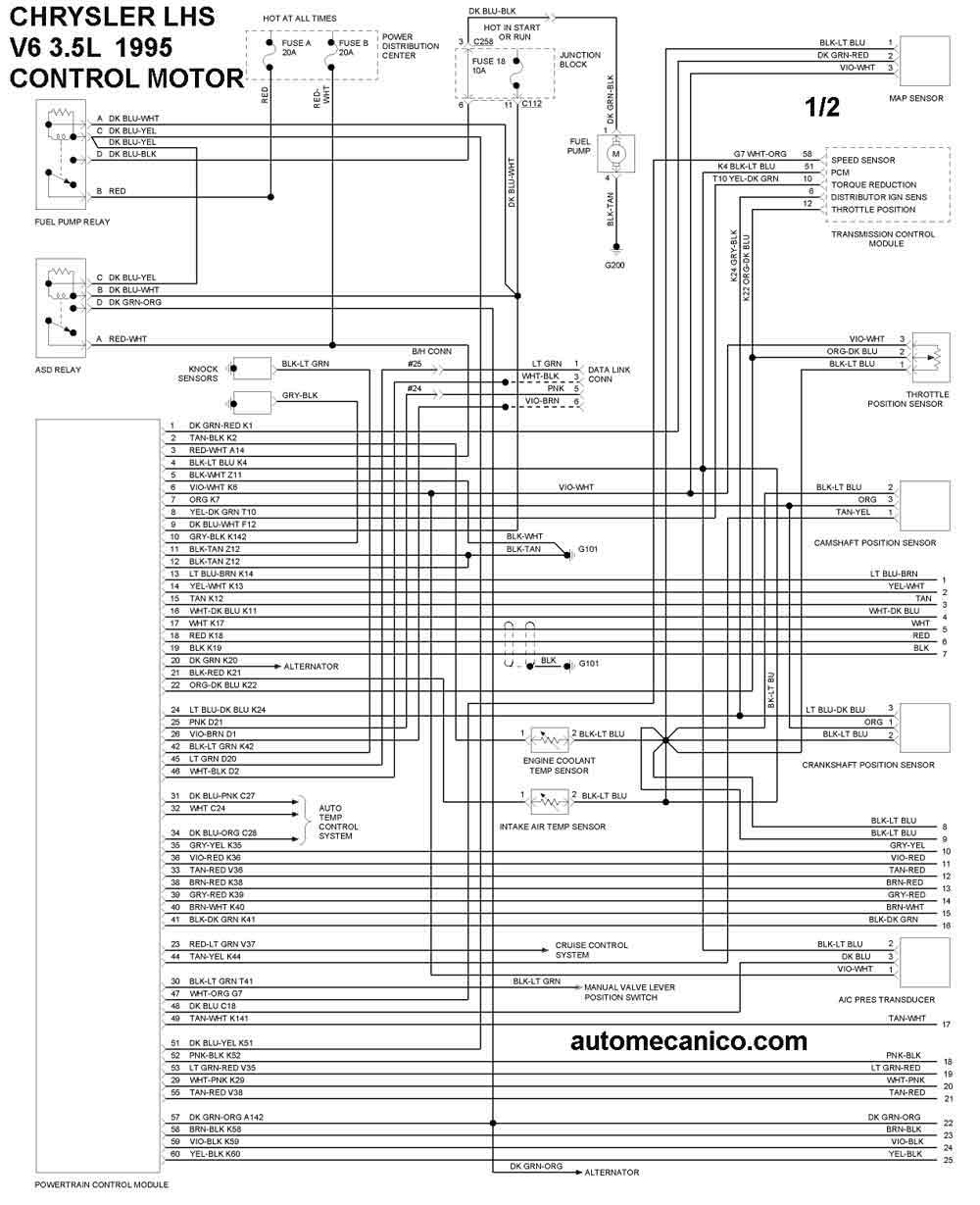

1995 LHS 3.5L V6 1/2 CONTROL DEL MOTOR

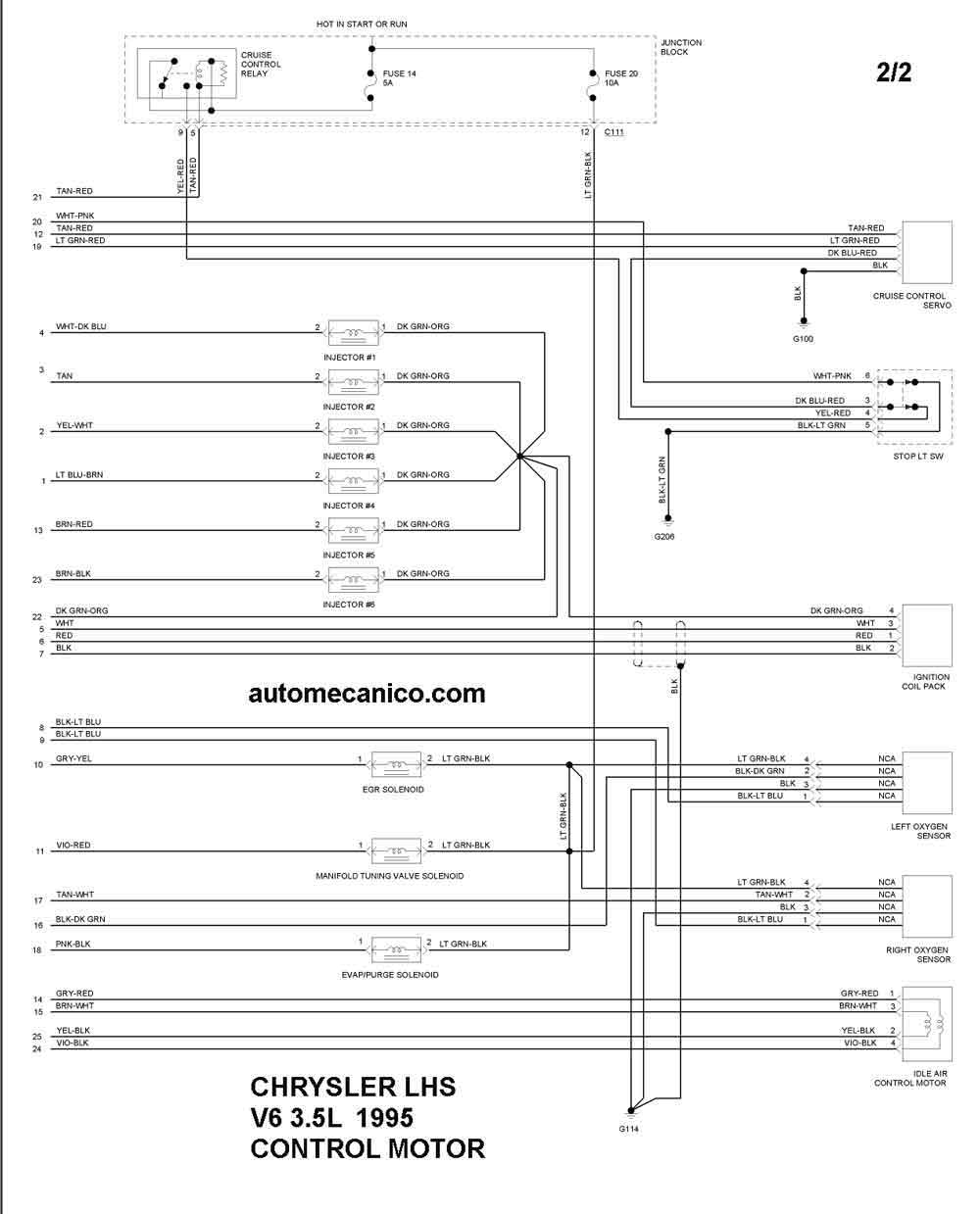

1995 LHS 3.5L V6. 2/2 CONTROL DEL MOTOR

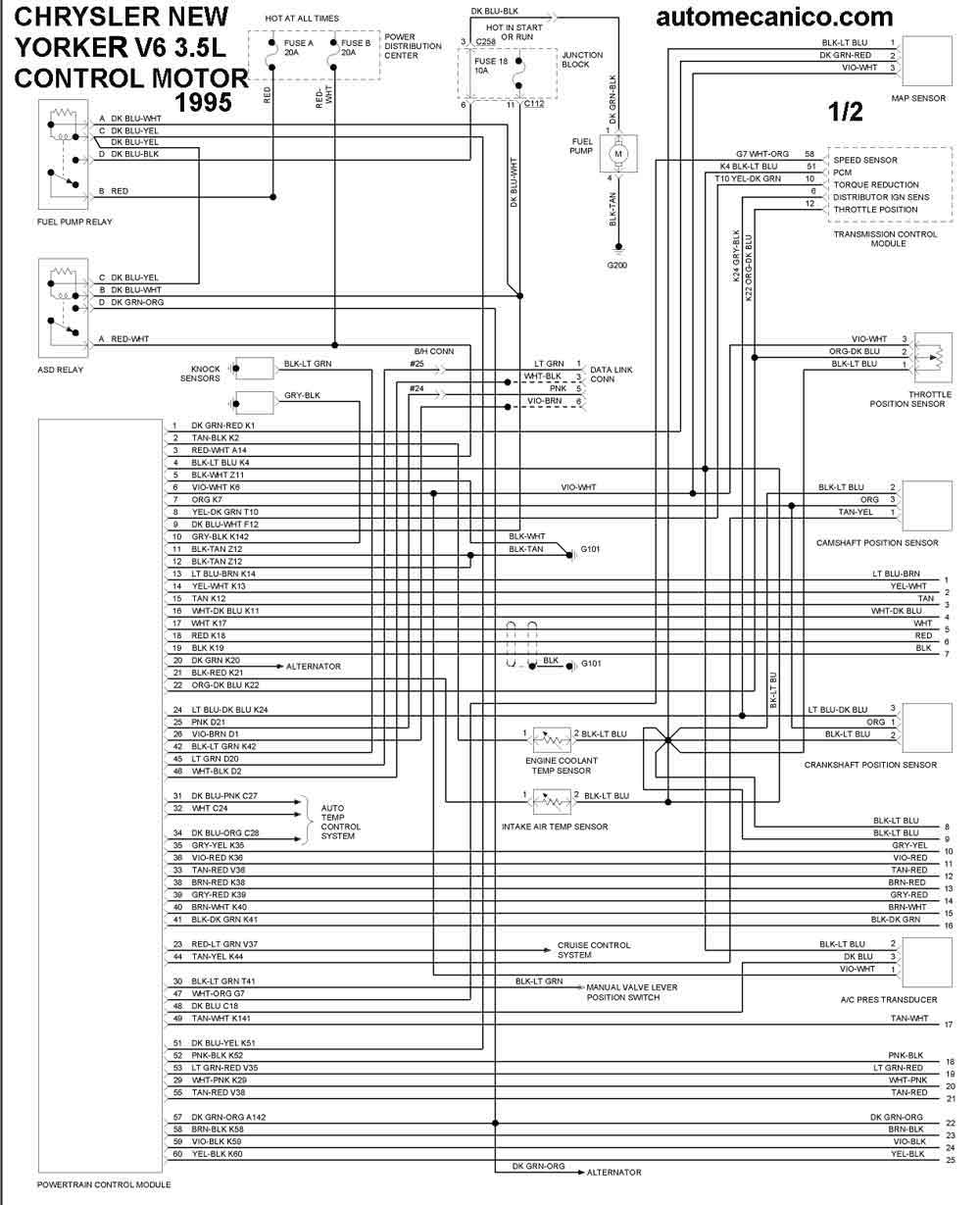

1995 NEW YORKER 3.5L V6. 1/2 CONTROL DEL MOTOR

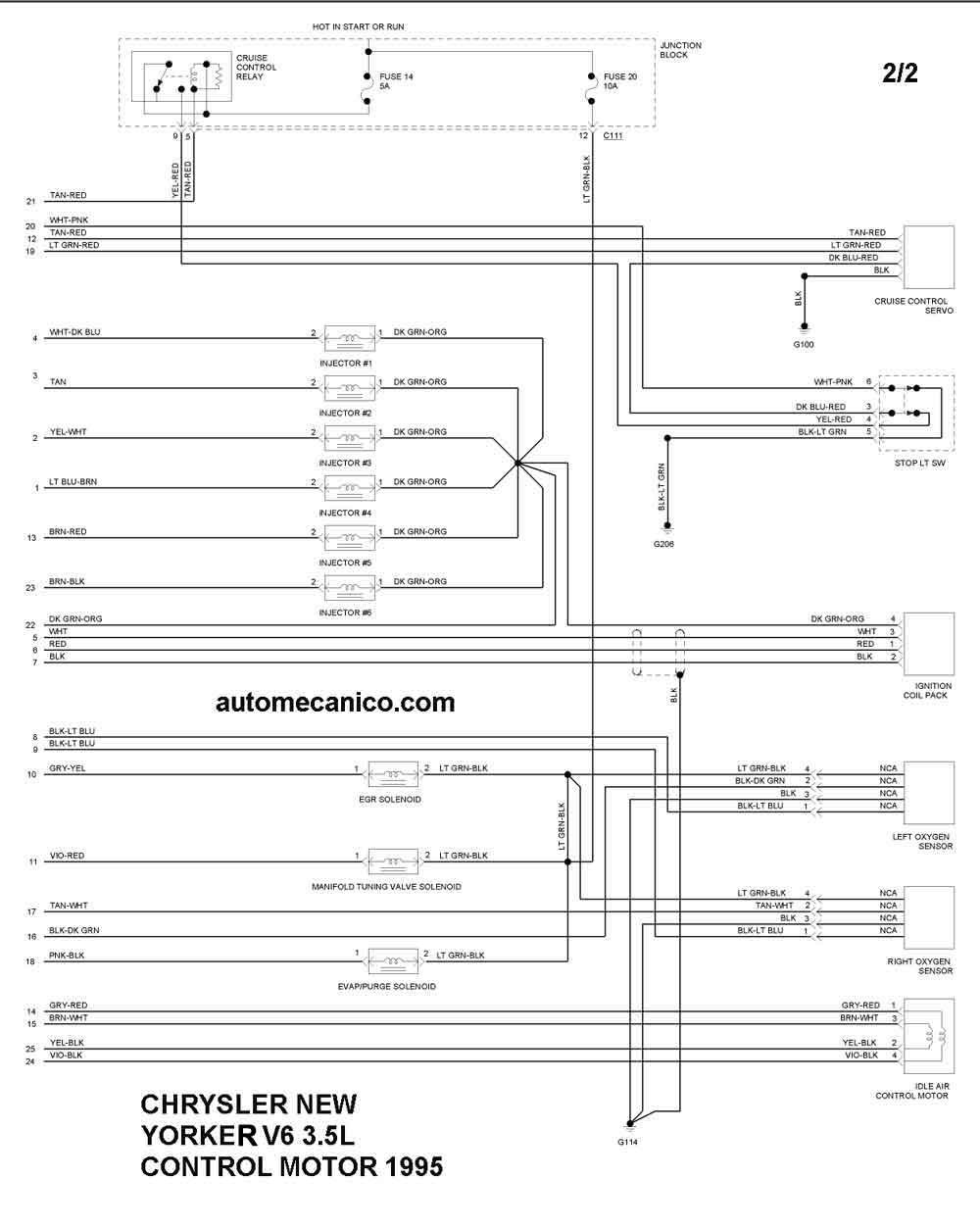

1995 NEW YORKER 3.5L V6. 2/2 CONTROL DEL MOTOR

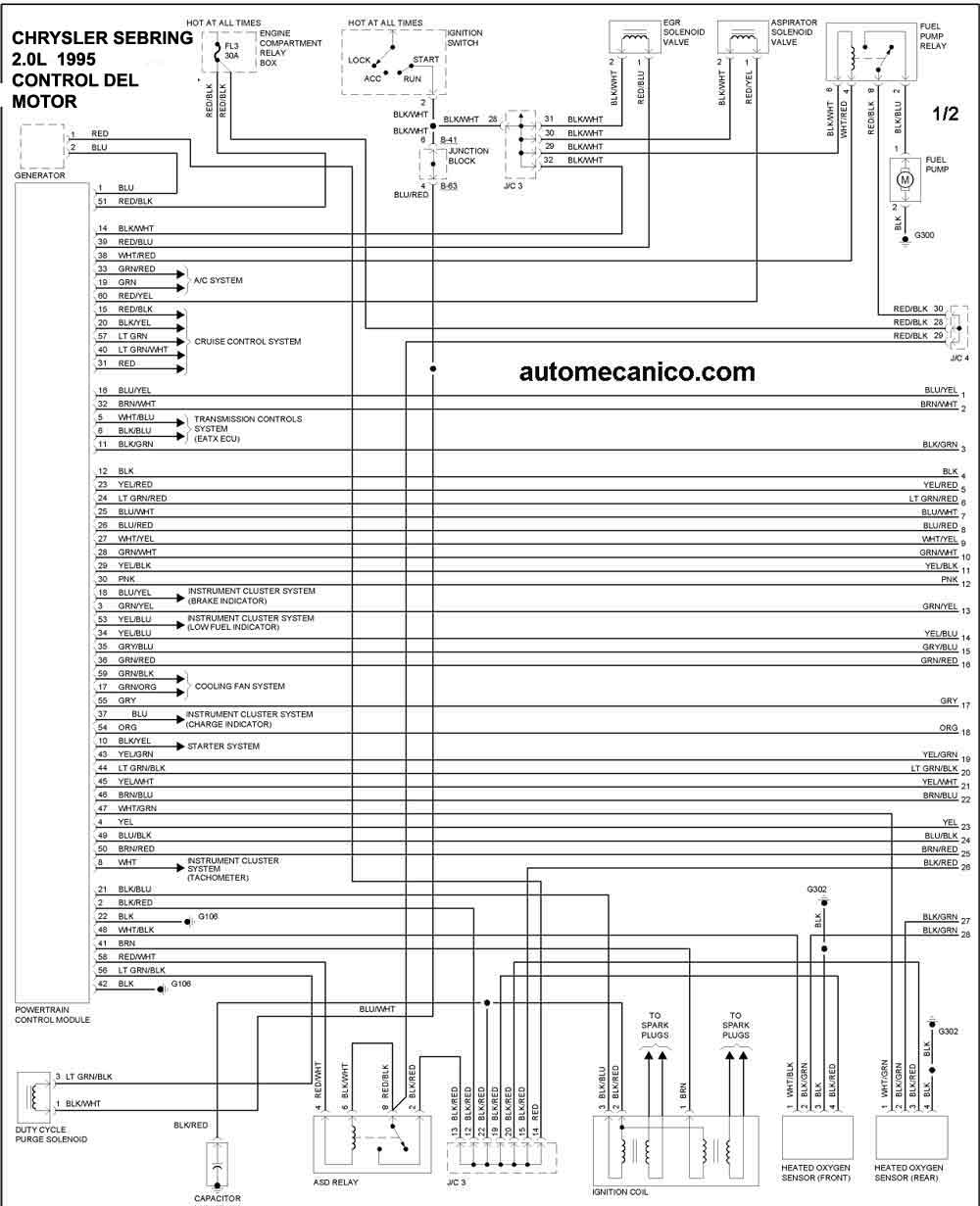

1995 SEBRING 2.0L L4 1/2 CONTROL DEL MOTOR

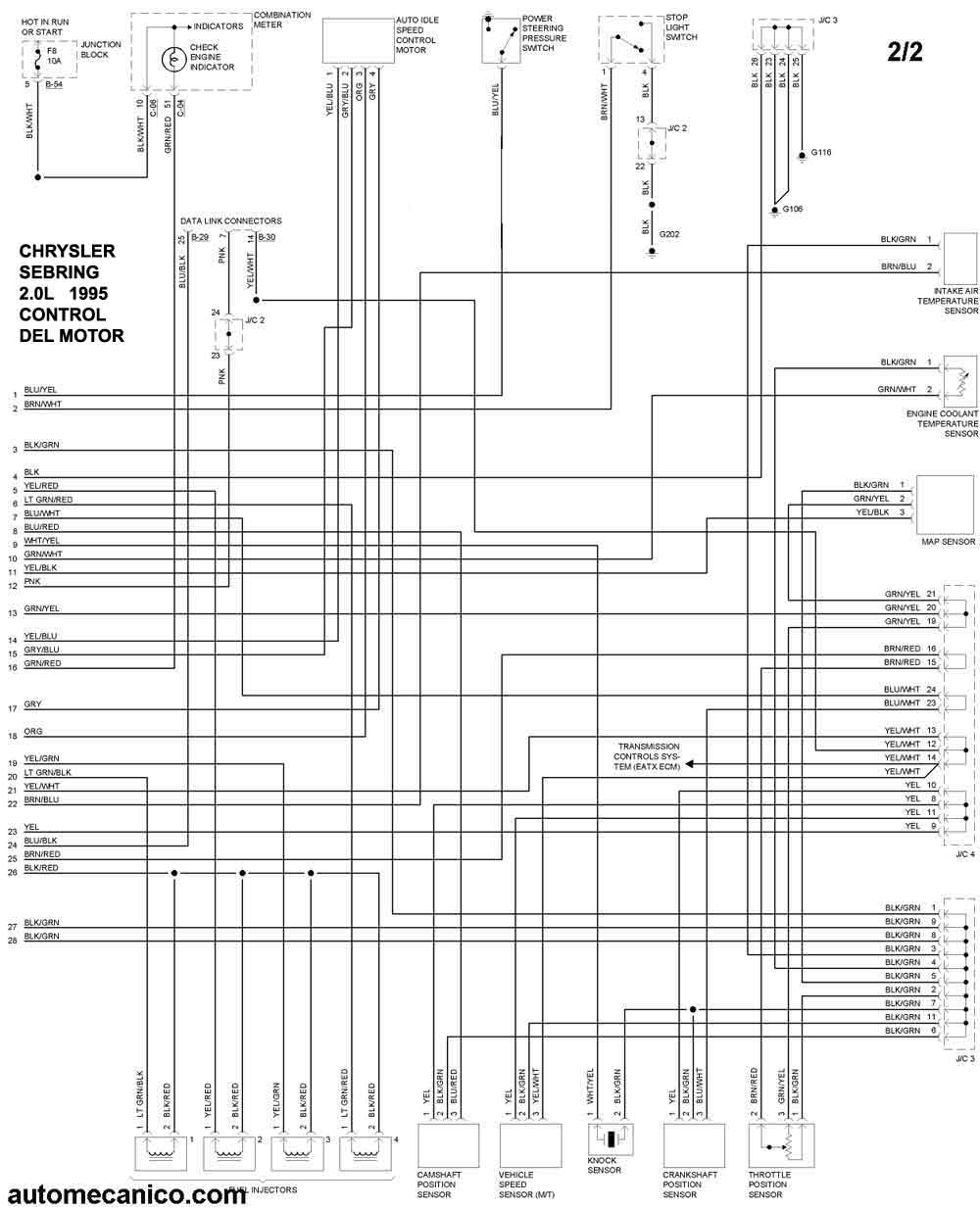

1995 SEBRING 2.0L L4  2/2 CONTROL DEL MOTOR

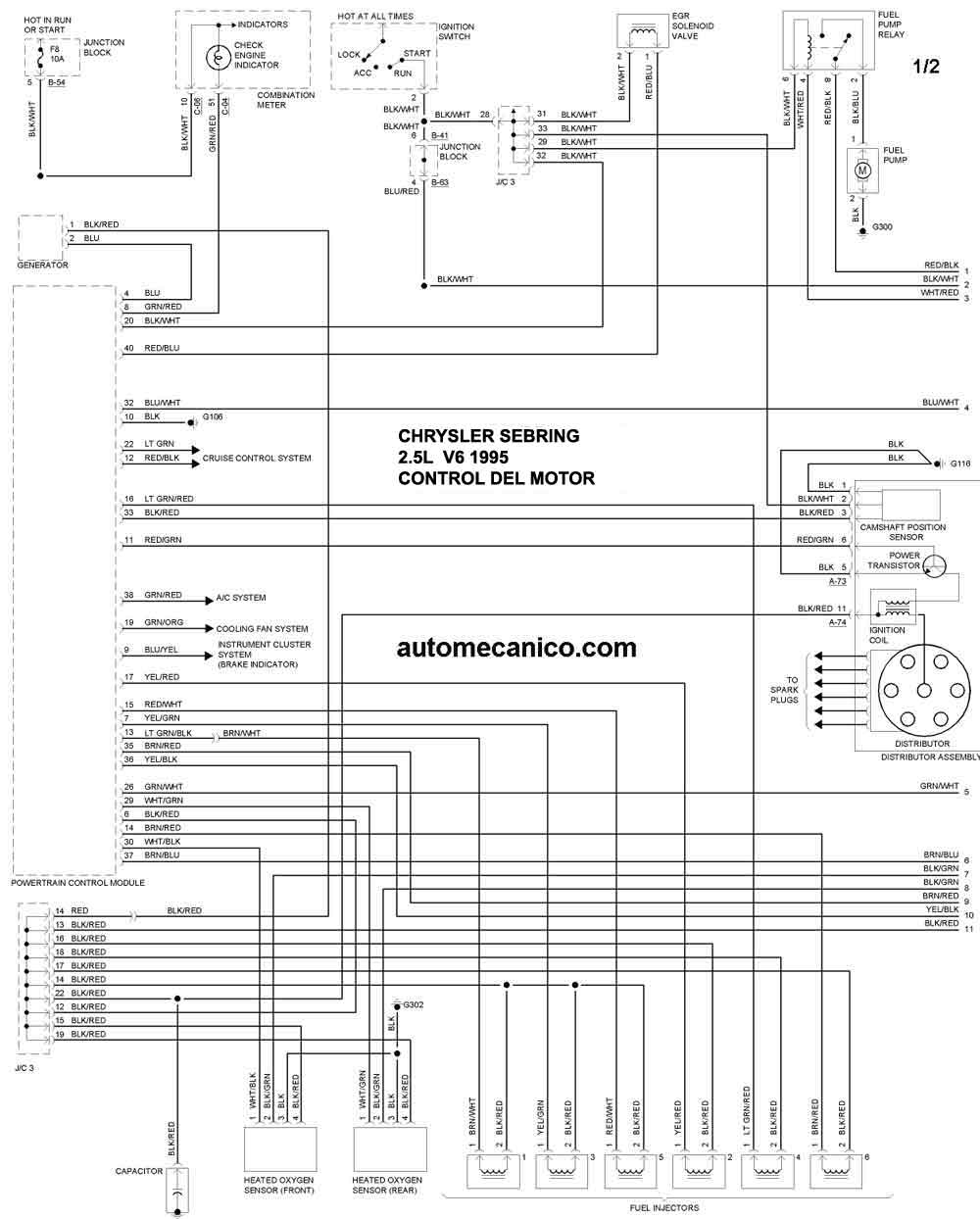

1995 SEBRING 2.5L V6. 1/2 CONTROL DEL MOTOR

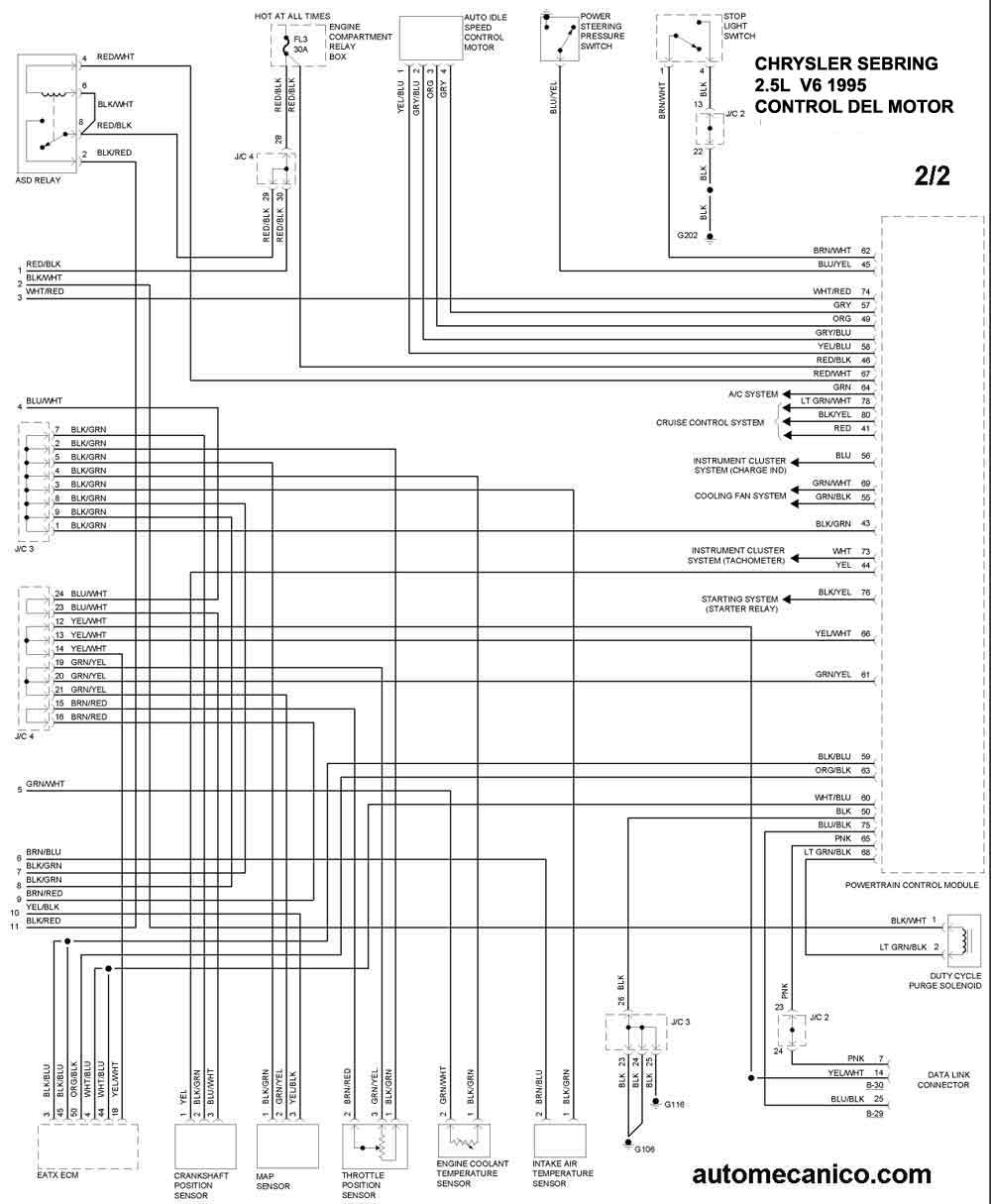

1995 SEBRING 2.5L V6. 2/2 CONTROL DEL MOTOR

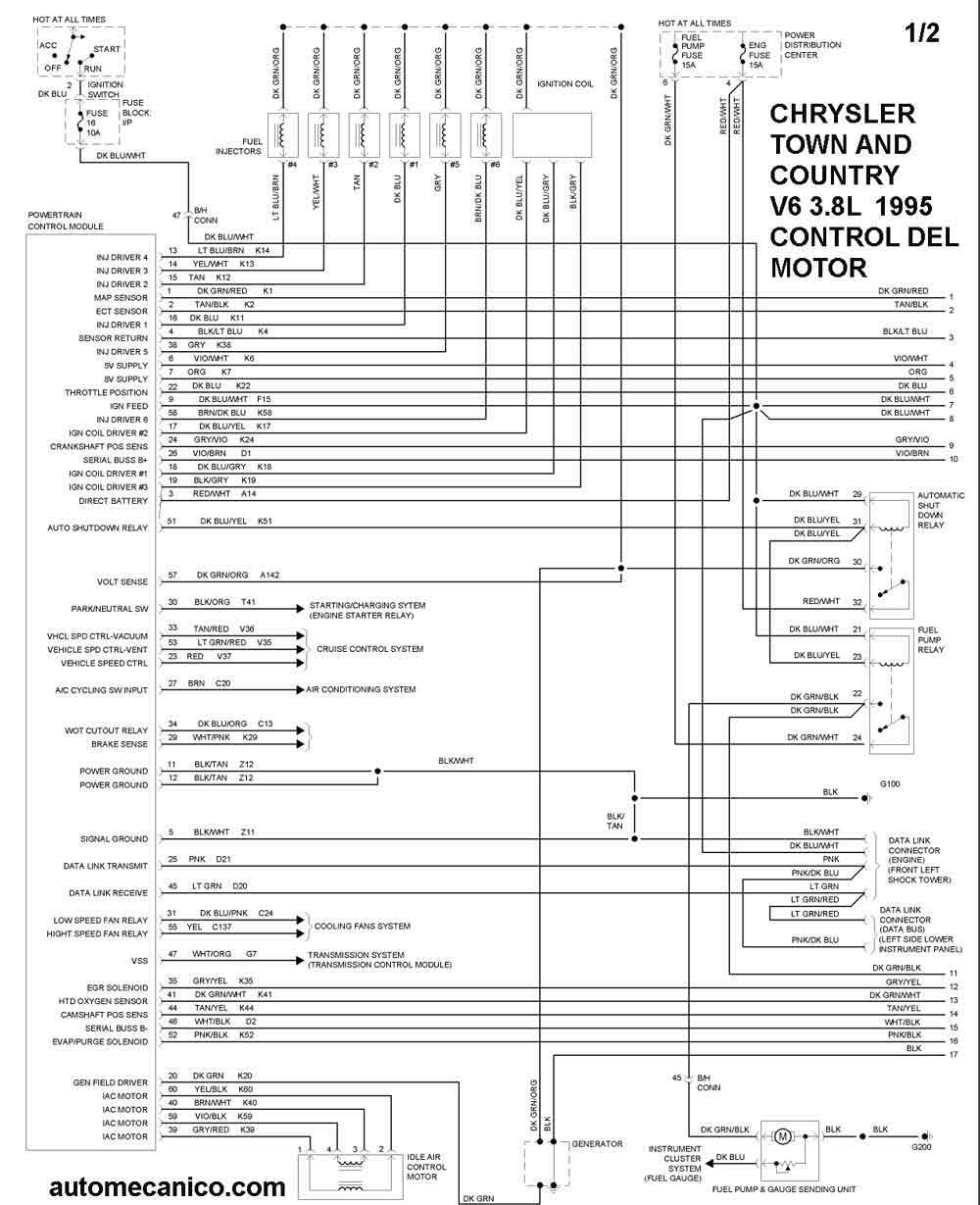

1995 TOWN AND COUNTRY 3.8L V6. 1/2 CONTROL DEL MOTOR

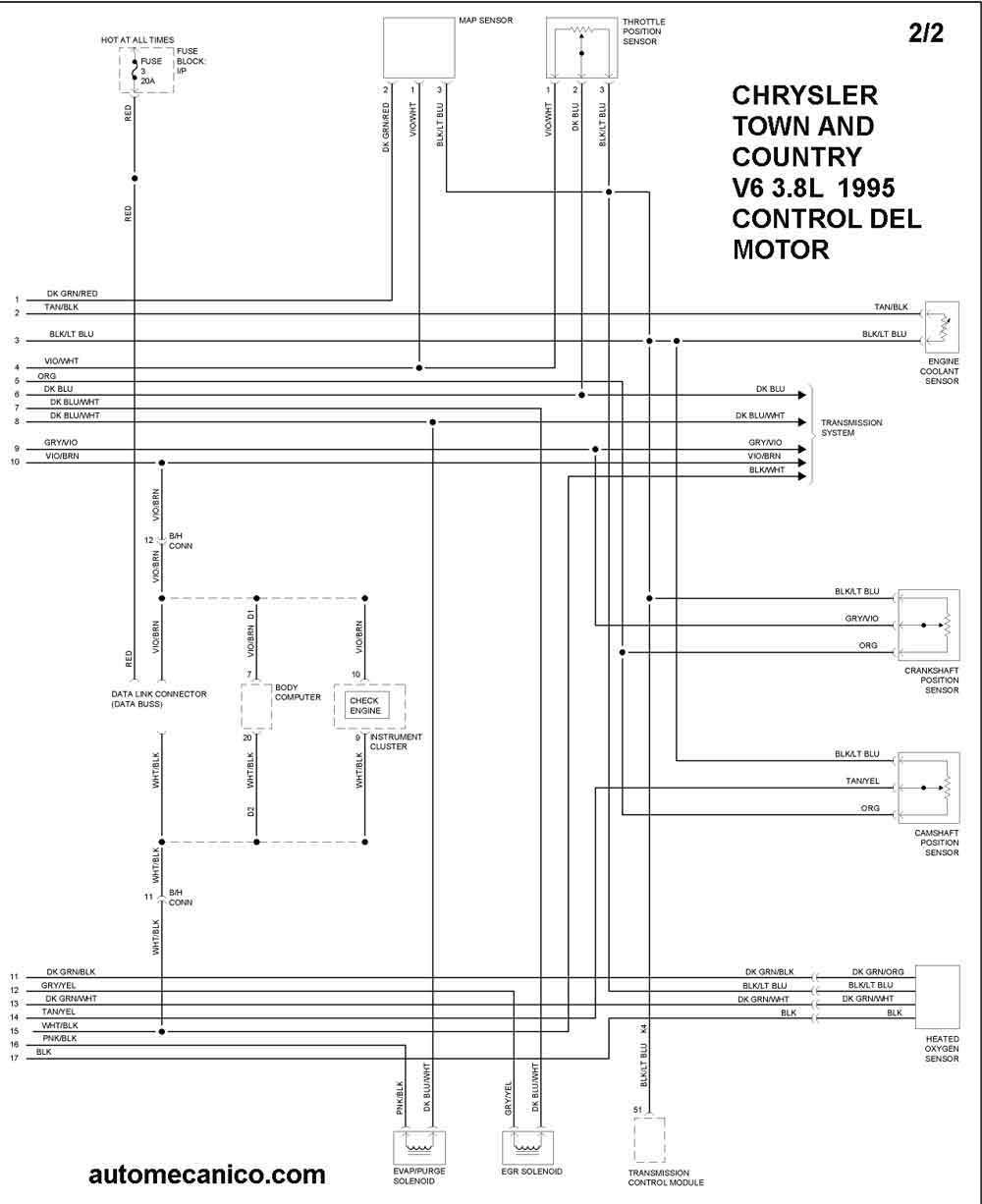

1995 TOWN AND COUNTRY 3.8L V6. 2/2 CONTROL DEL MOTOR
