DIAGRAMAS / ESQUEMAS : DODGE - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: DODGE 1995 - |
YEAR | MODELO | DIAGRAMA |

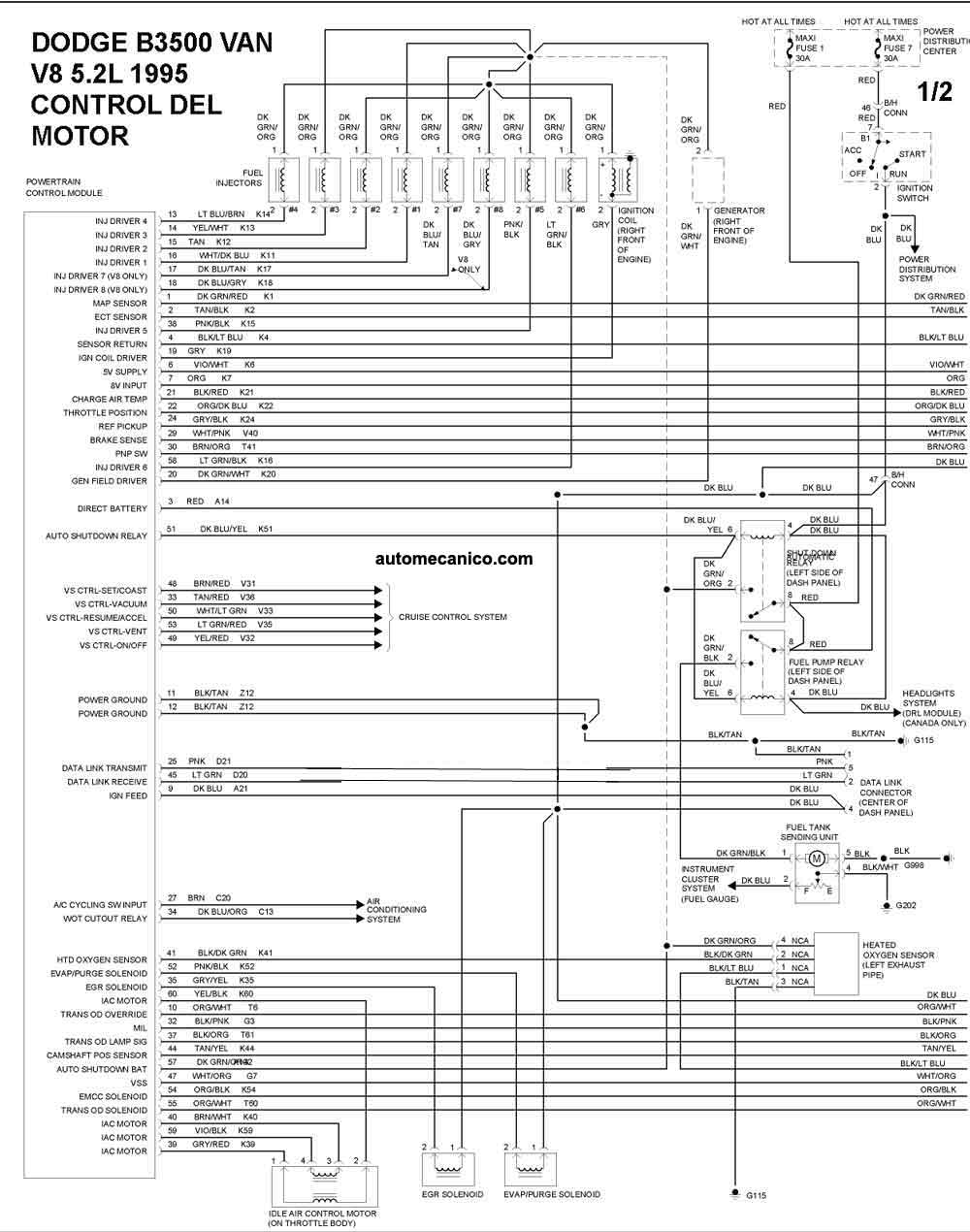

1995 | VAN B3500 5.2L V8. 1/2 | CONTROL DEL MOTOR |

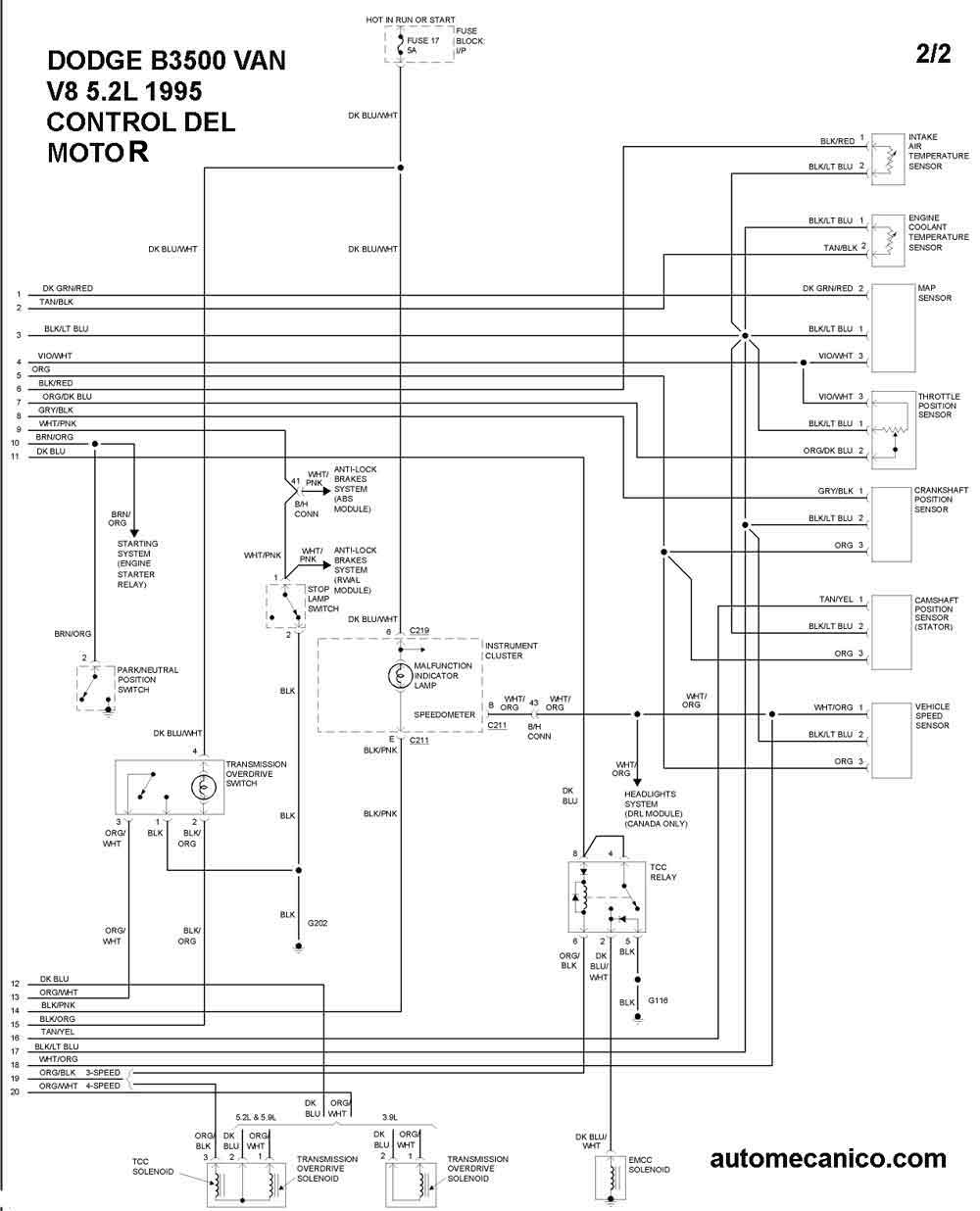

1995 | VAN B3500 5.2L V8. 2/2 | CONTROL DEL MOTOR |

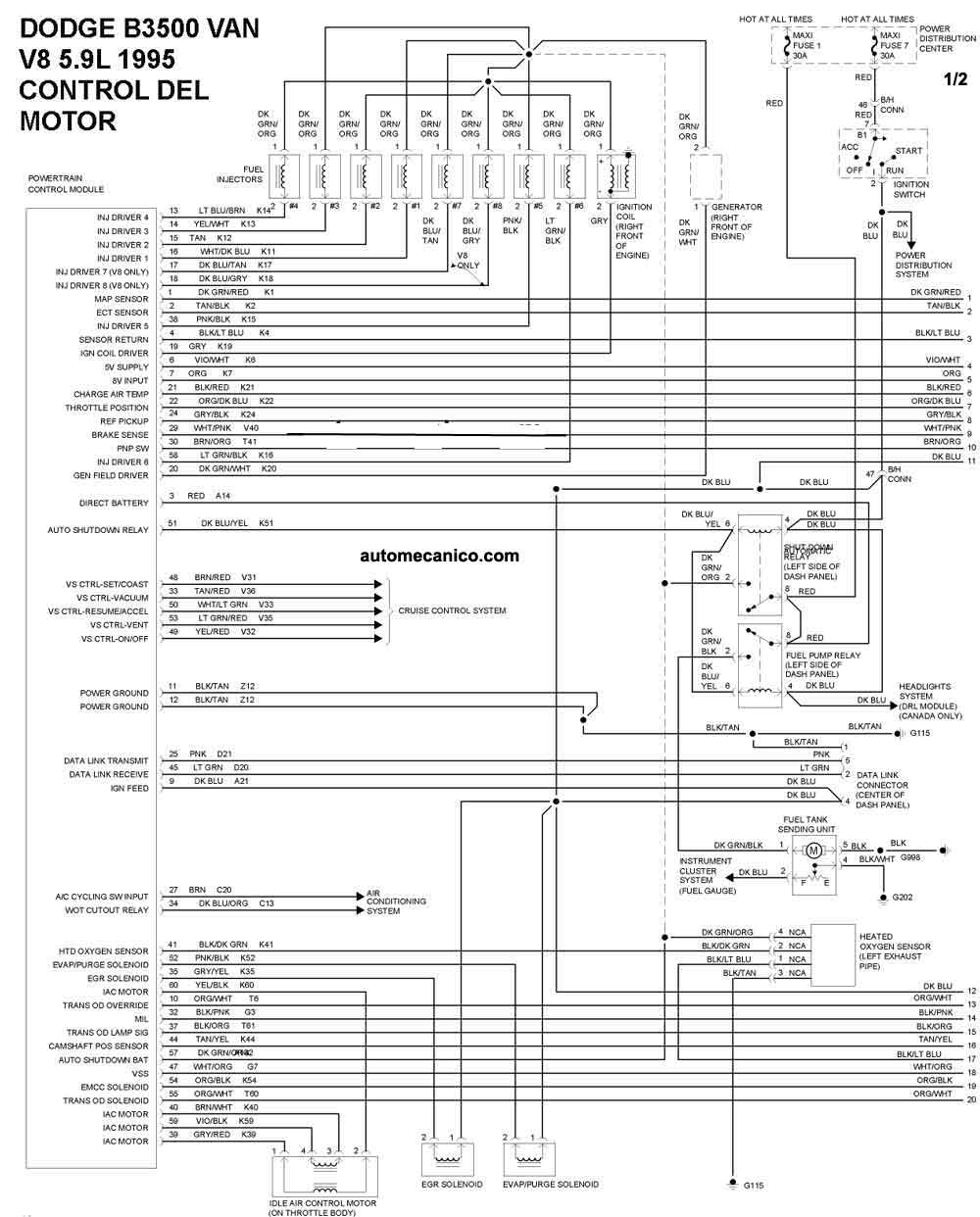

1995 | VAN B3500 5.9L V8. 1/2 | CONTROL DEL MOTOR |

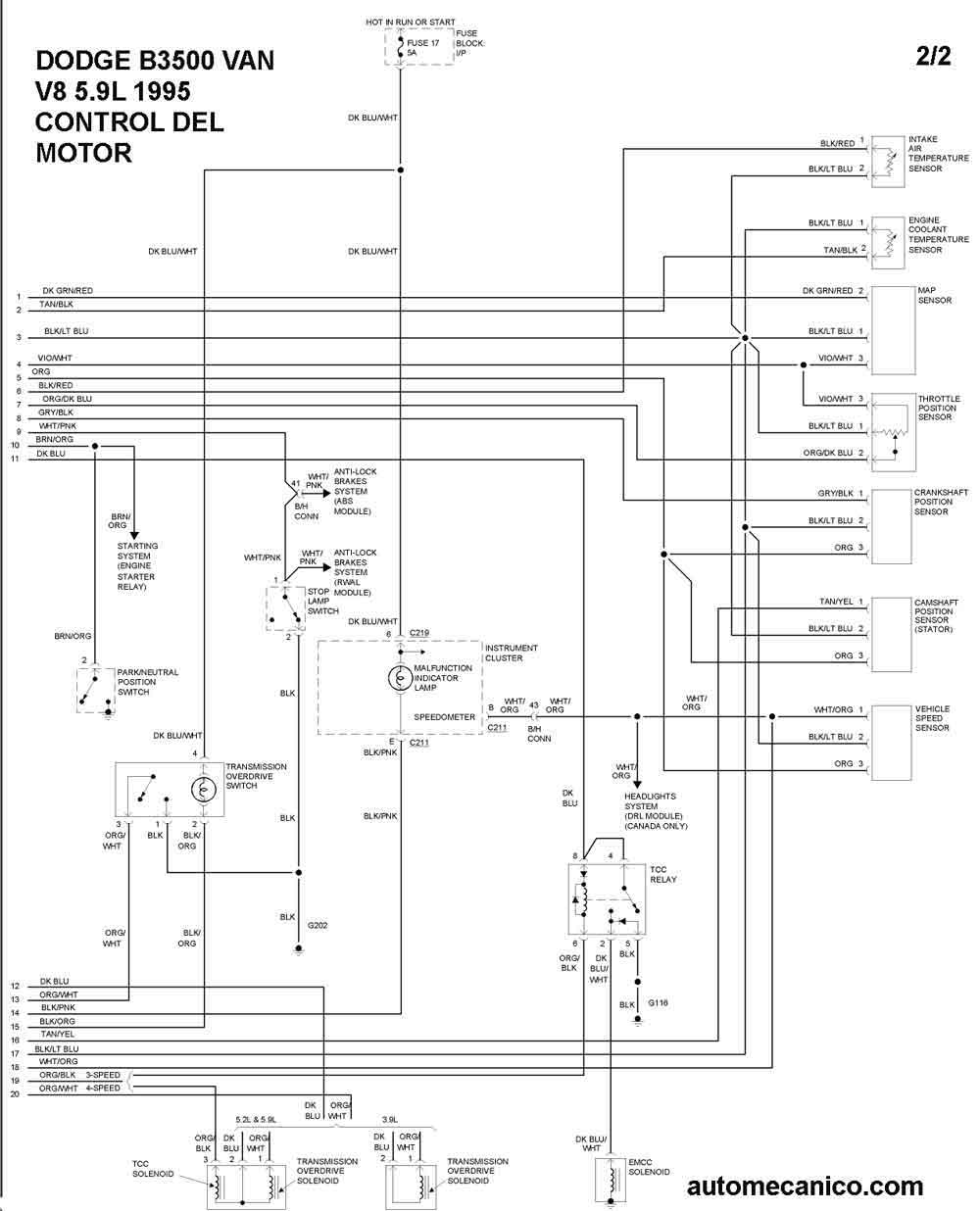

1995 | VAN B3500 5.9L V8. 2/2 | CONTROL DEL MOTOR |

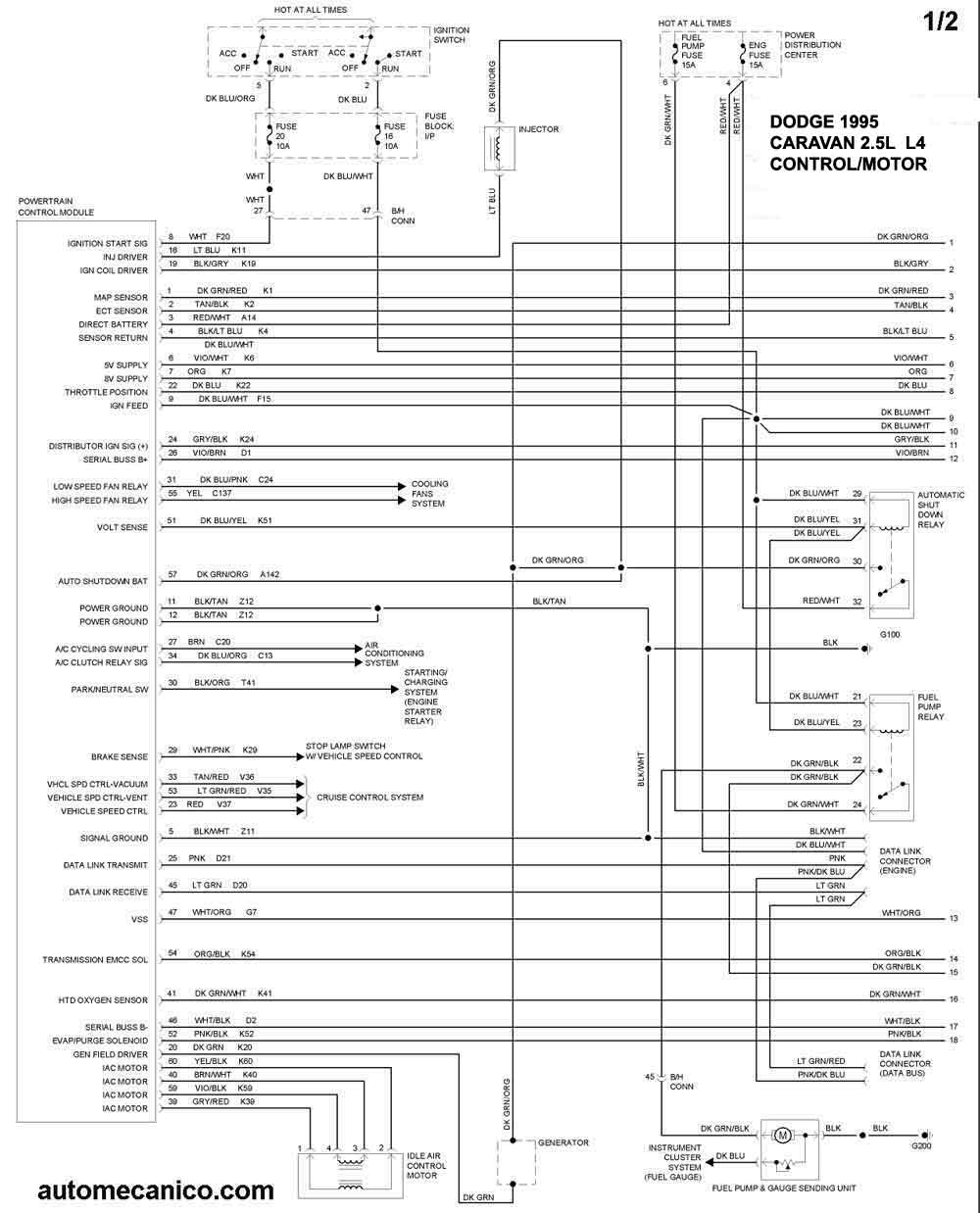

1995 | CARAVAN 2.5L L4 CIL. 1/2 | CONTROL DEL MOTOR |
1995 | CARAVAN 2.5L L4 CIL. 2/2 | CONTROL DEL MOTOR |
1995 | CARAVAN 3.3L V6. 1/2 | CONTROL DEL MOTOR |

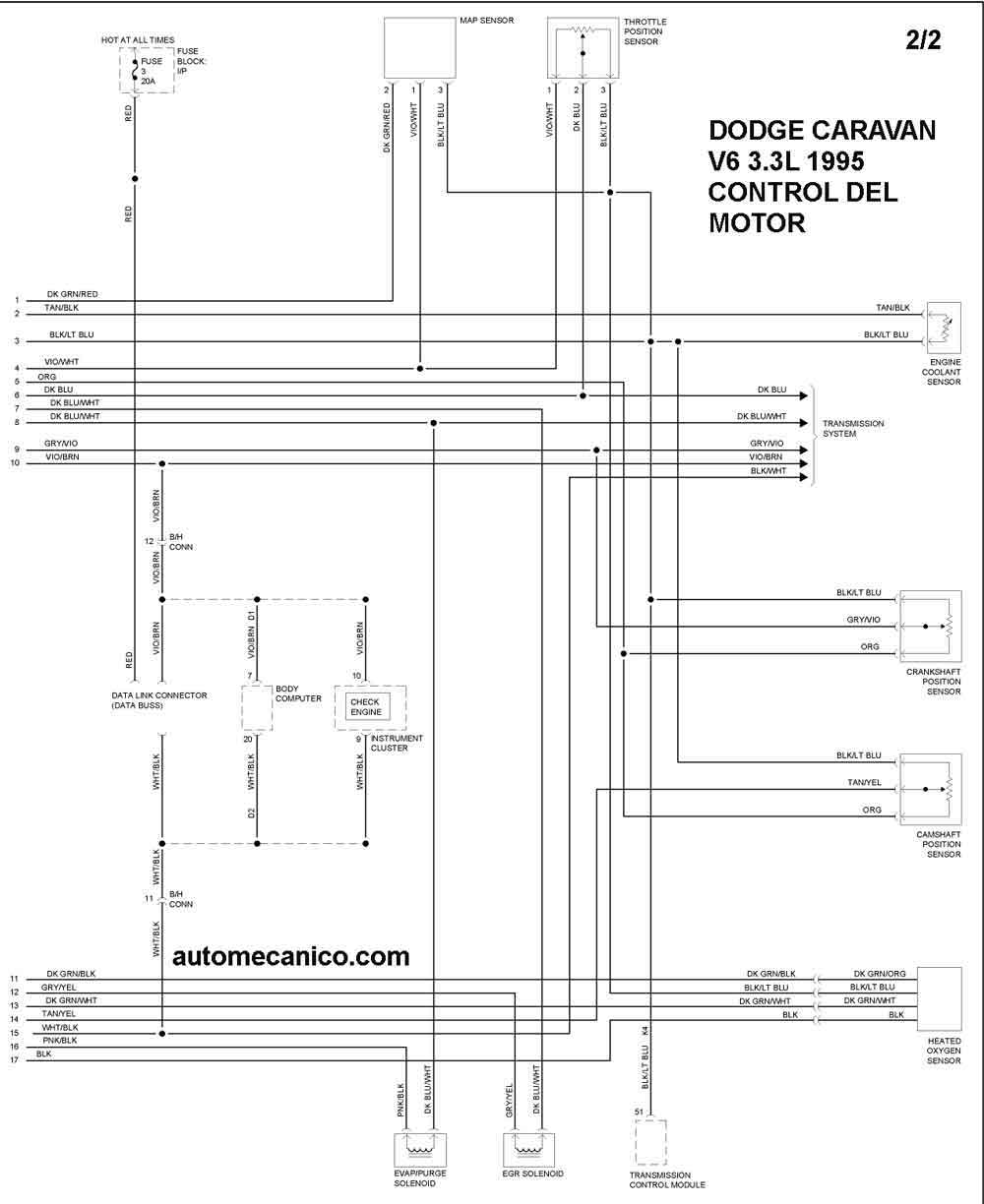

1995 | CARAVAN 3.3L V6. 2/2 | CONTROL DEL MOTOR |
1995 | CARAVAN 3.3L V6. 1/2a | CONTROL DEL MOTOR |

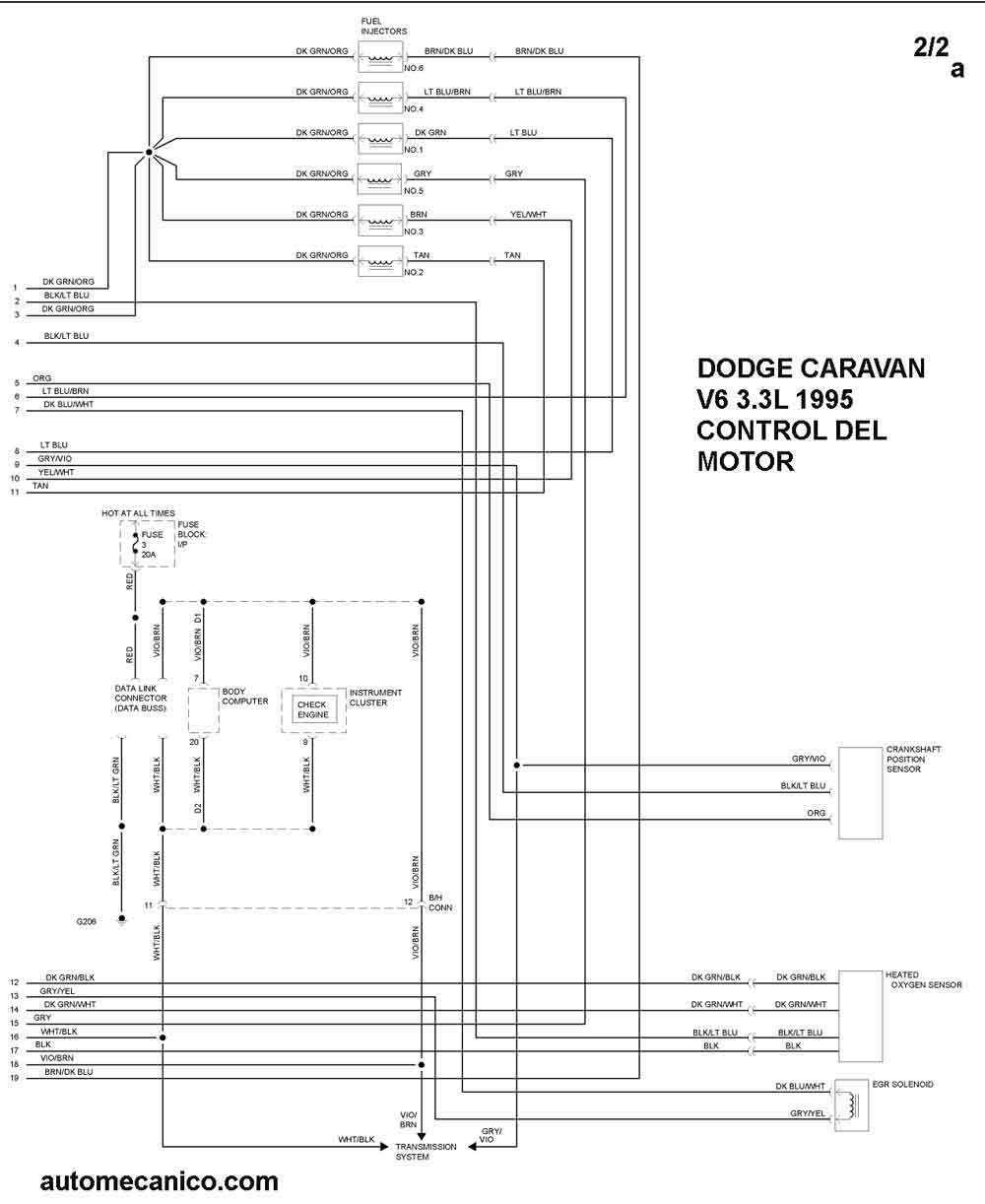

1995 | CARAVAN 3.3L V6. 2/2a | CONTROL DEL MOTOR |

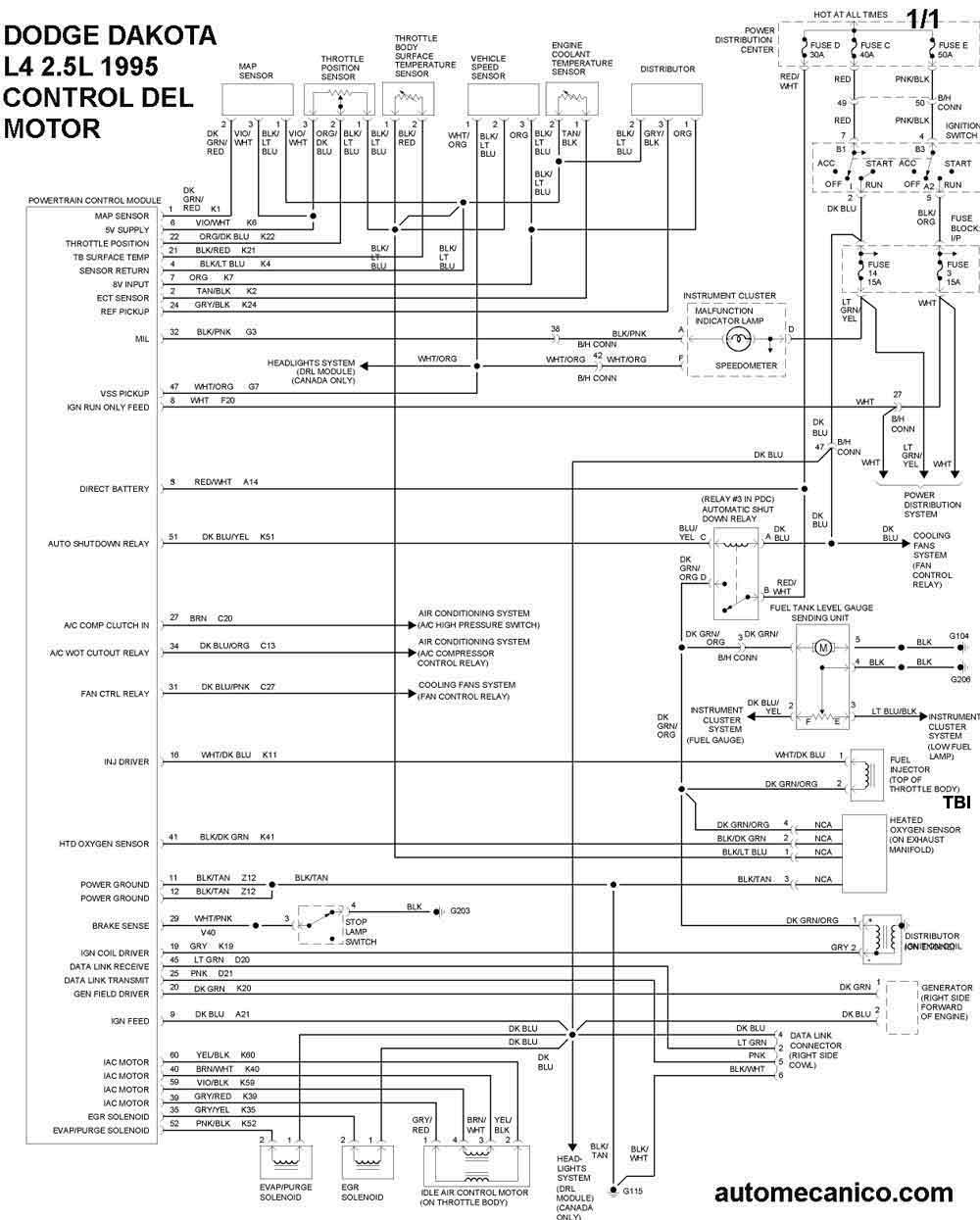

1995 | DAKOTA 2.5L L4 CIL. 1/1 | CONTROL DEL MOTOR |

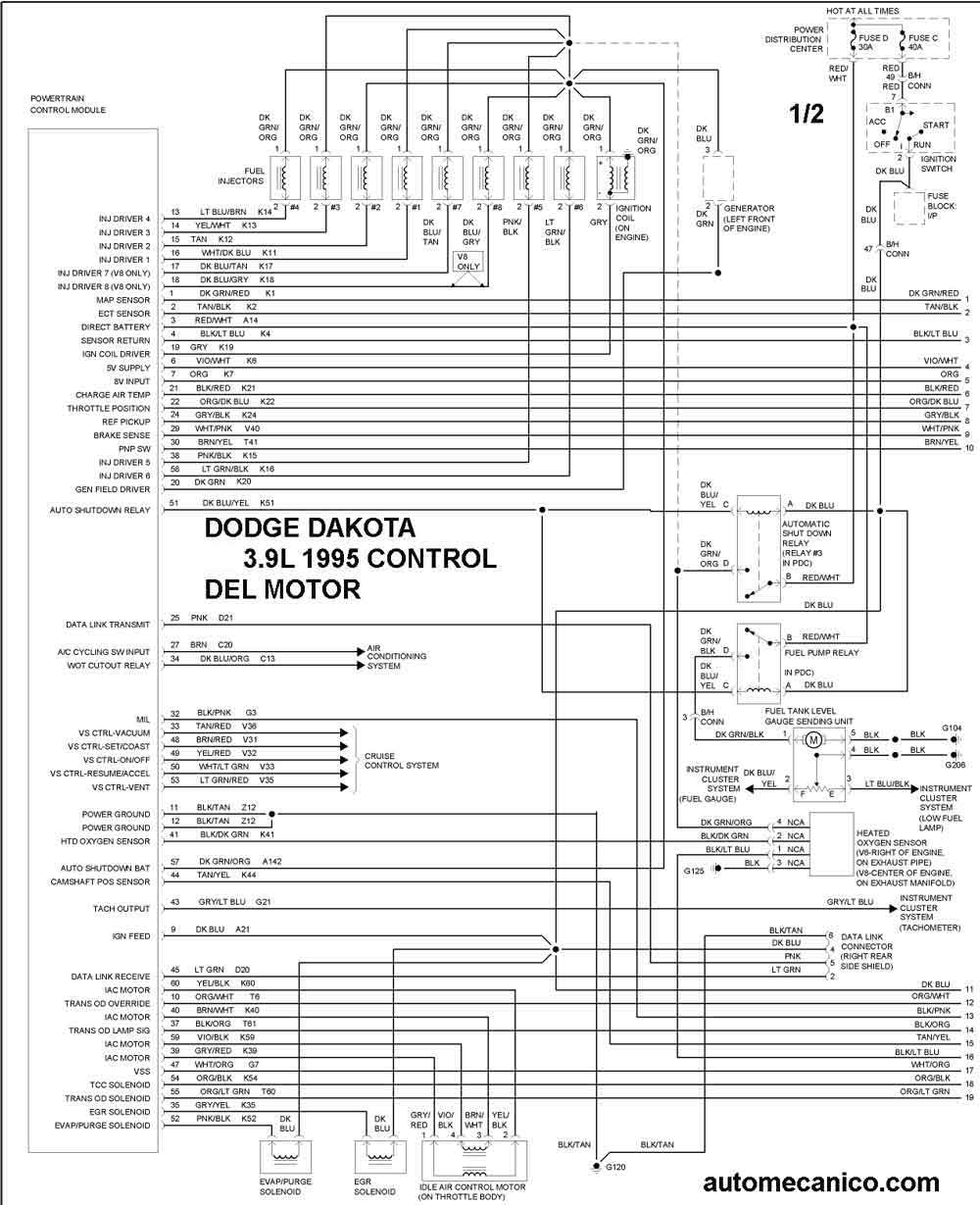

1995 | DAKOTA 3.9L V6 1/2 | CONTROL DEL MOTOR |

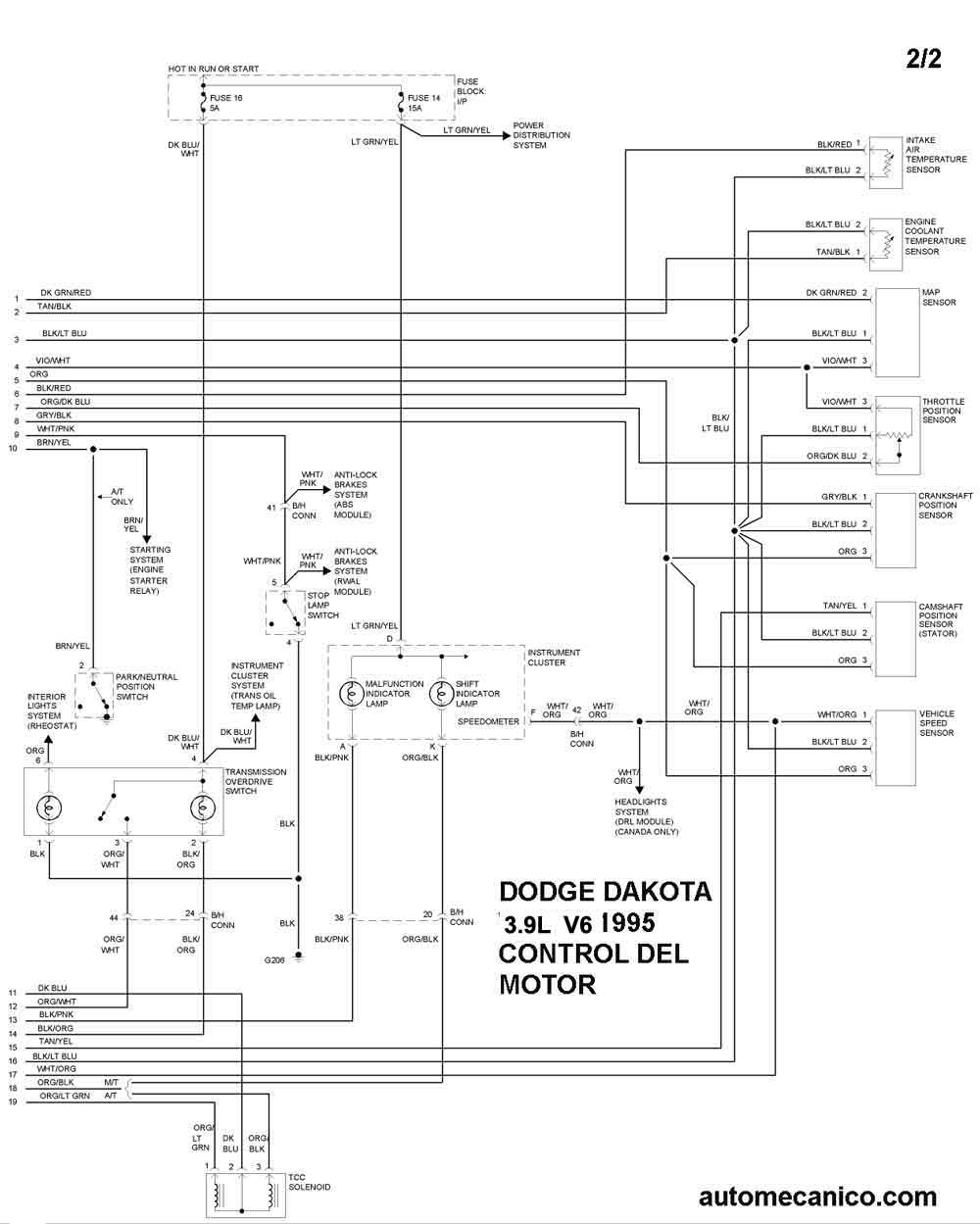

1995 | DAKOTA 3.9L V6 2/2 | CONTROL DEL MOTOR |

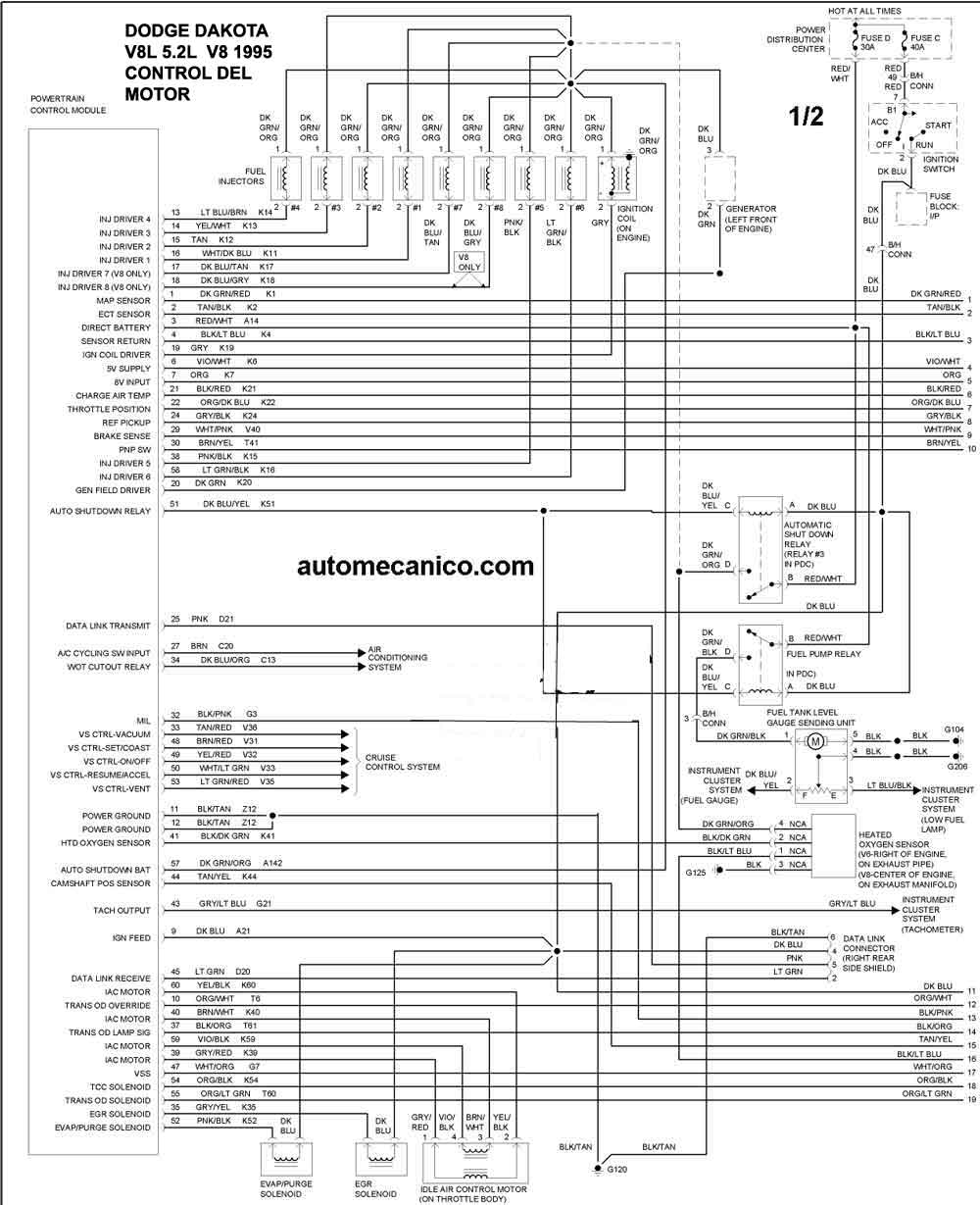

1995 | DAKOTA 5.2L V8 . 1/2 | CONTROL DEL MOTOR |
1995 | DAKOTA 5.2L V8 . 2/2 | CONTROL DEL MOTOR |
