DIAGRAMAS / ESQUEMAS : DODGE - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: DODGE 1995 - |
| YEAR | MODELO | DIAGRAMA |

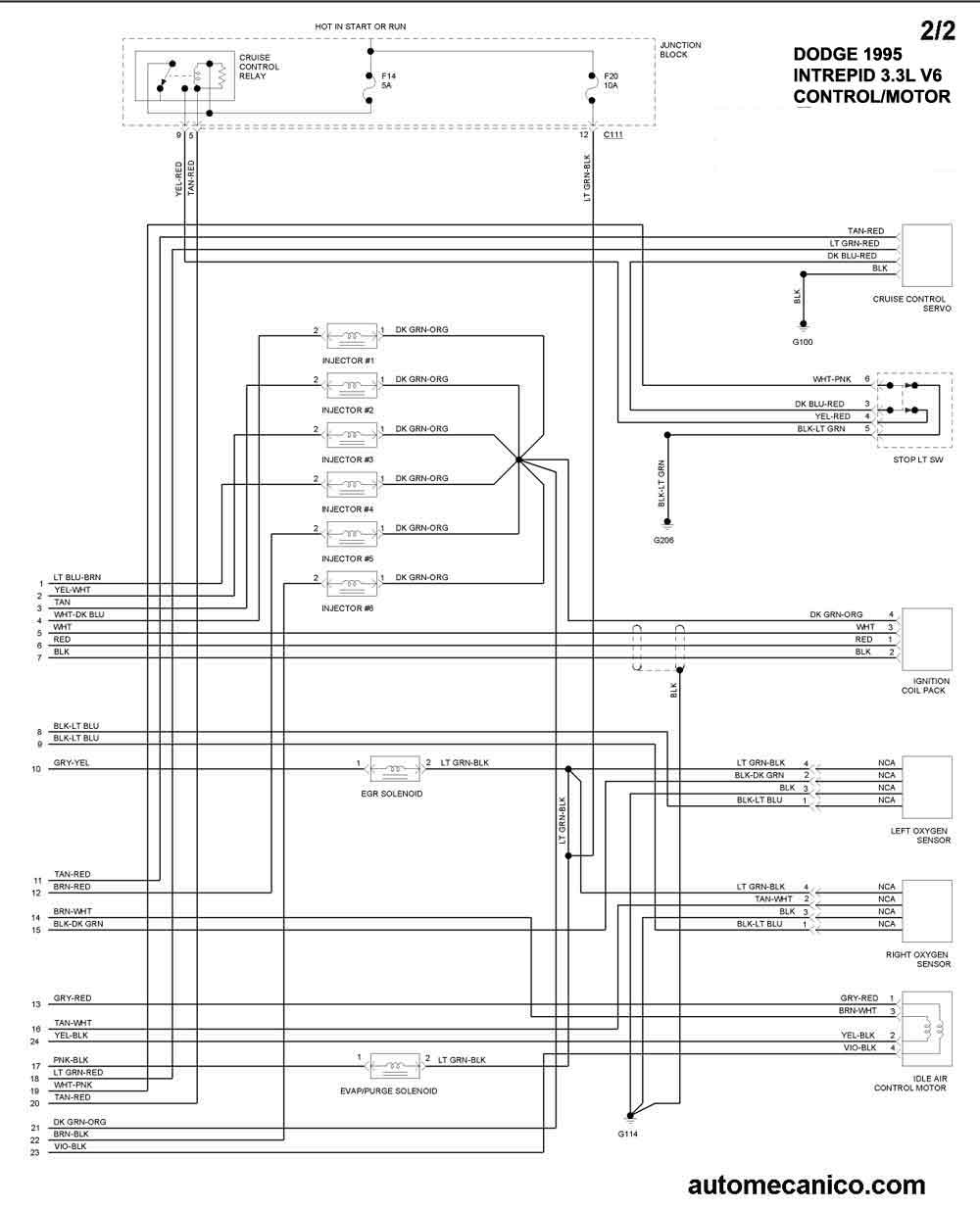

| 1995 | INTREPID 3.3 V6. 1/2 | CONTROL DEL MOTOR |
| 1995 | INTREPID 3.3 V6. 1/2 | CONTROL DEL MOTOR |

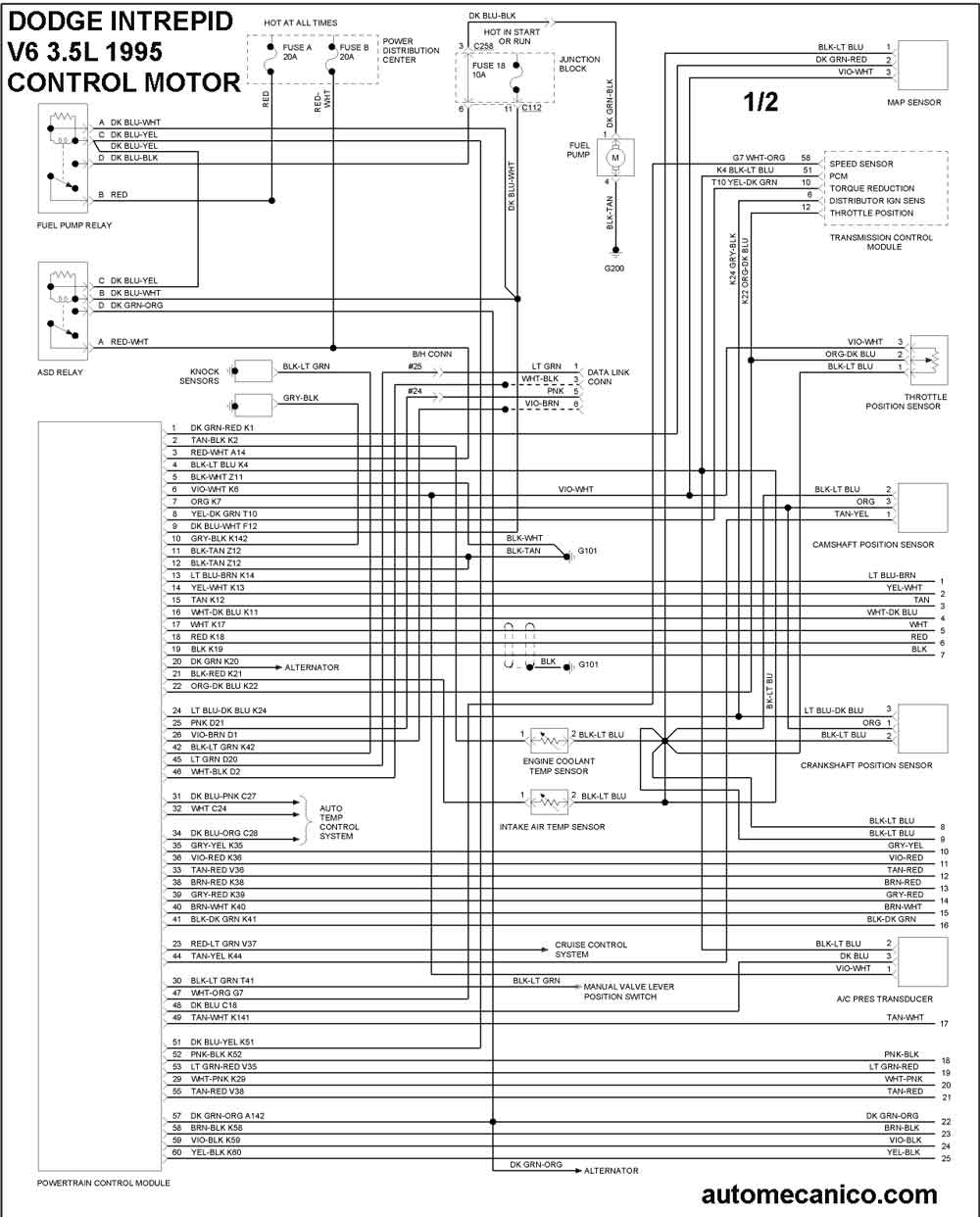

| 1995 | INTREPID 3.5 V6. 1/2 | CONTROL DEL MOTOR |

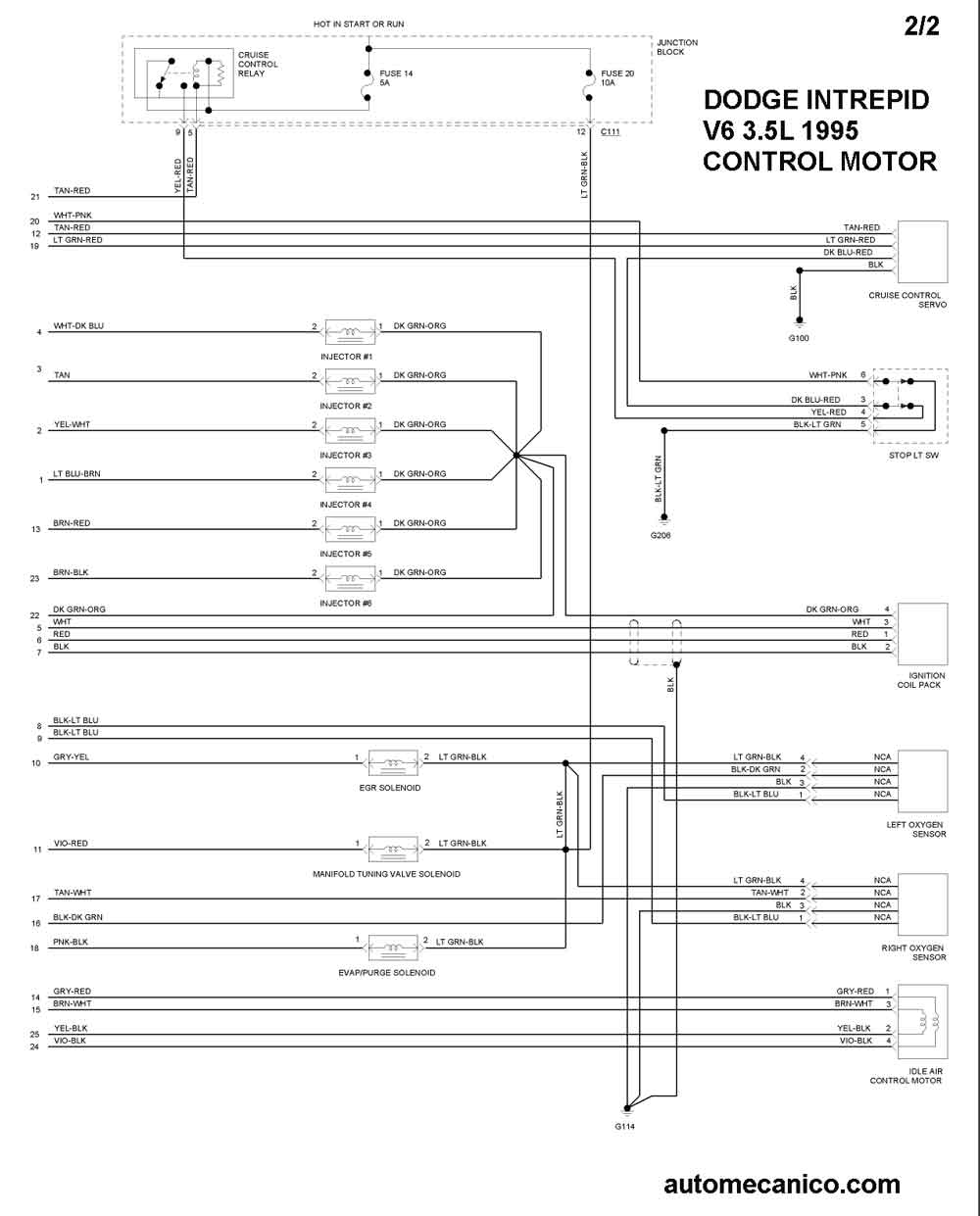

| 1995 | INTREPID 3.5 V6. 1/2 | CONTROL DEL MOTOR |

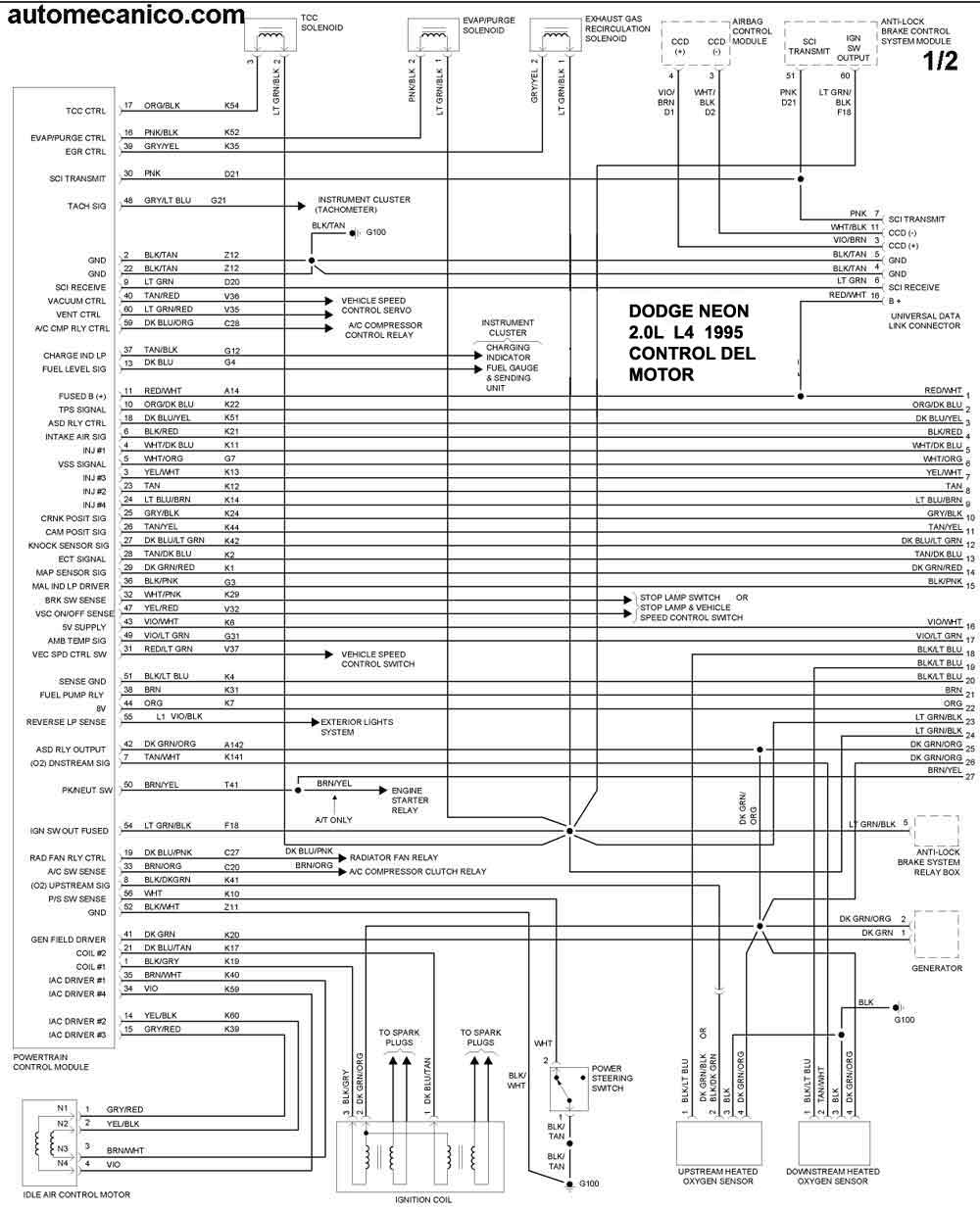

| 1995 | NEON 2.0L L4 CIL. 1/2 | CONTROL DEL MOTOR |

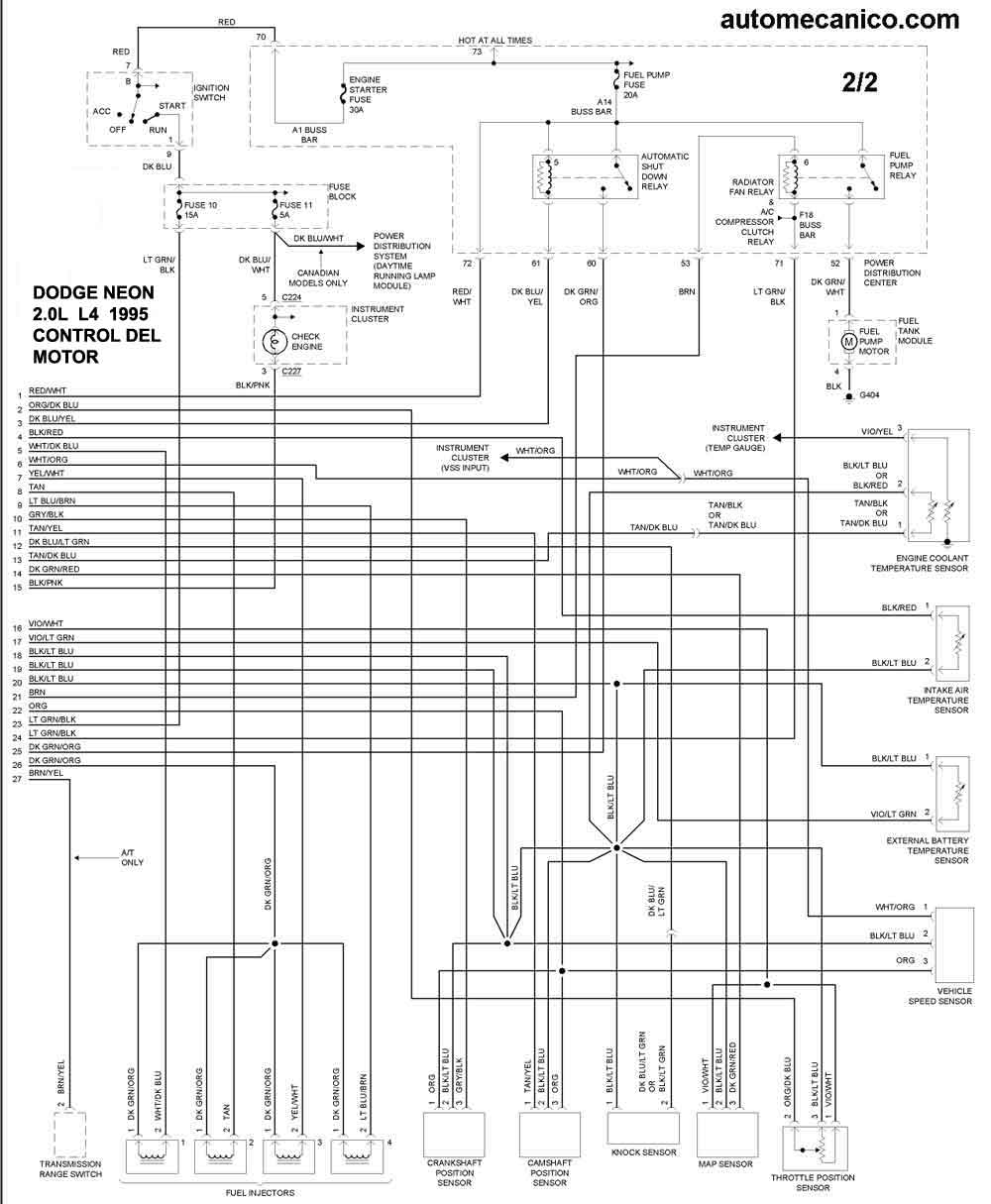

| 1995 | NEON 2.0L L4 CIL. 2/2 | CONTROL DEL MOTOR |
| 1995 | RAM 1500 PICKUP 3.9L V6 . 1/1 | CONTROL DEL MOTOR |

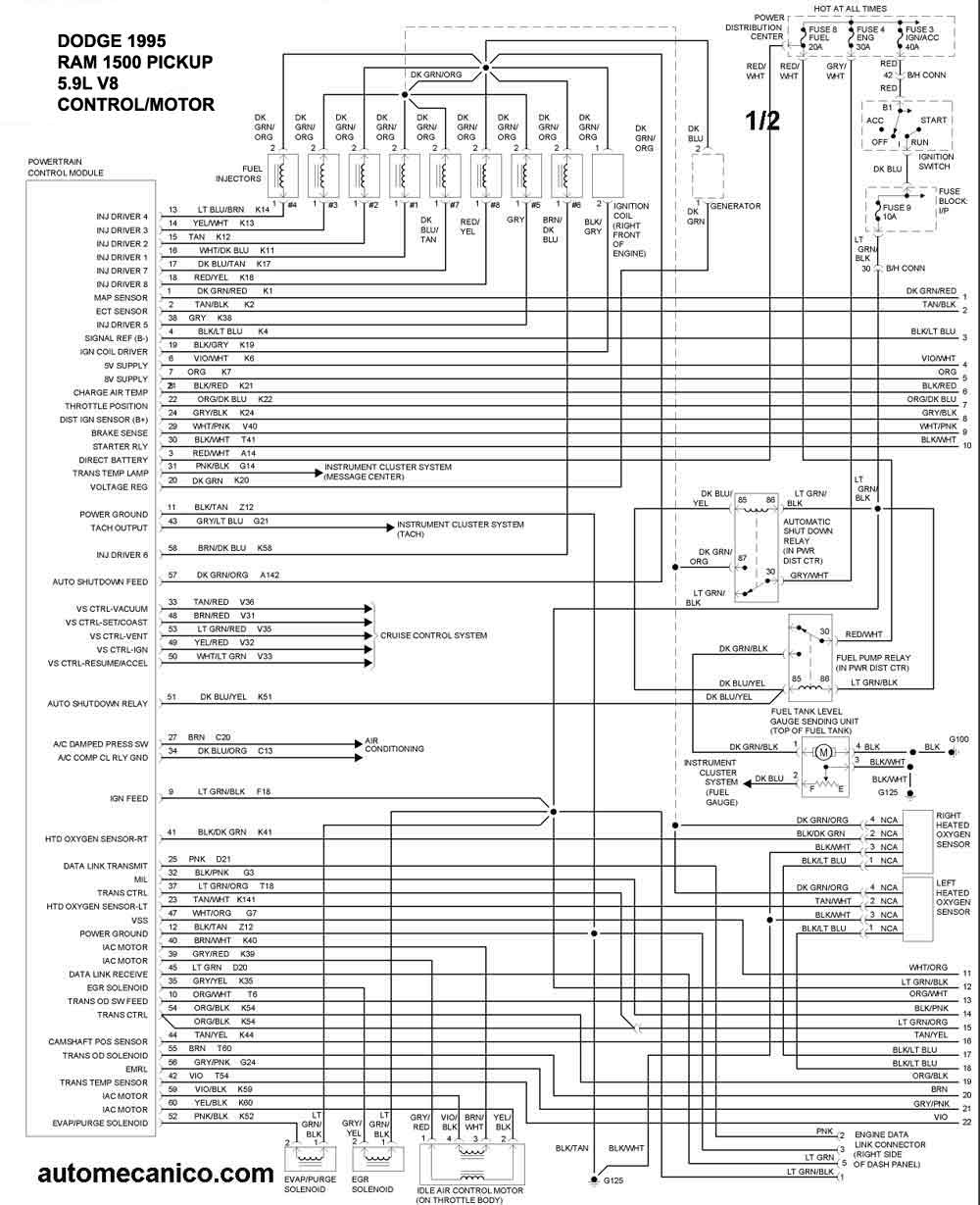

| 1995 | RAM 1500 PICKUP 5.9L V8. 1/2 | CONTROL DEL MOTOR |

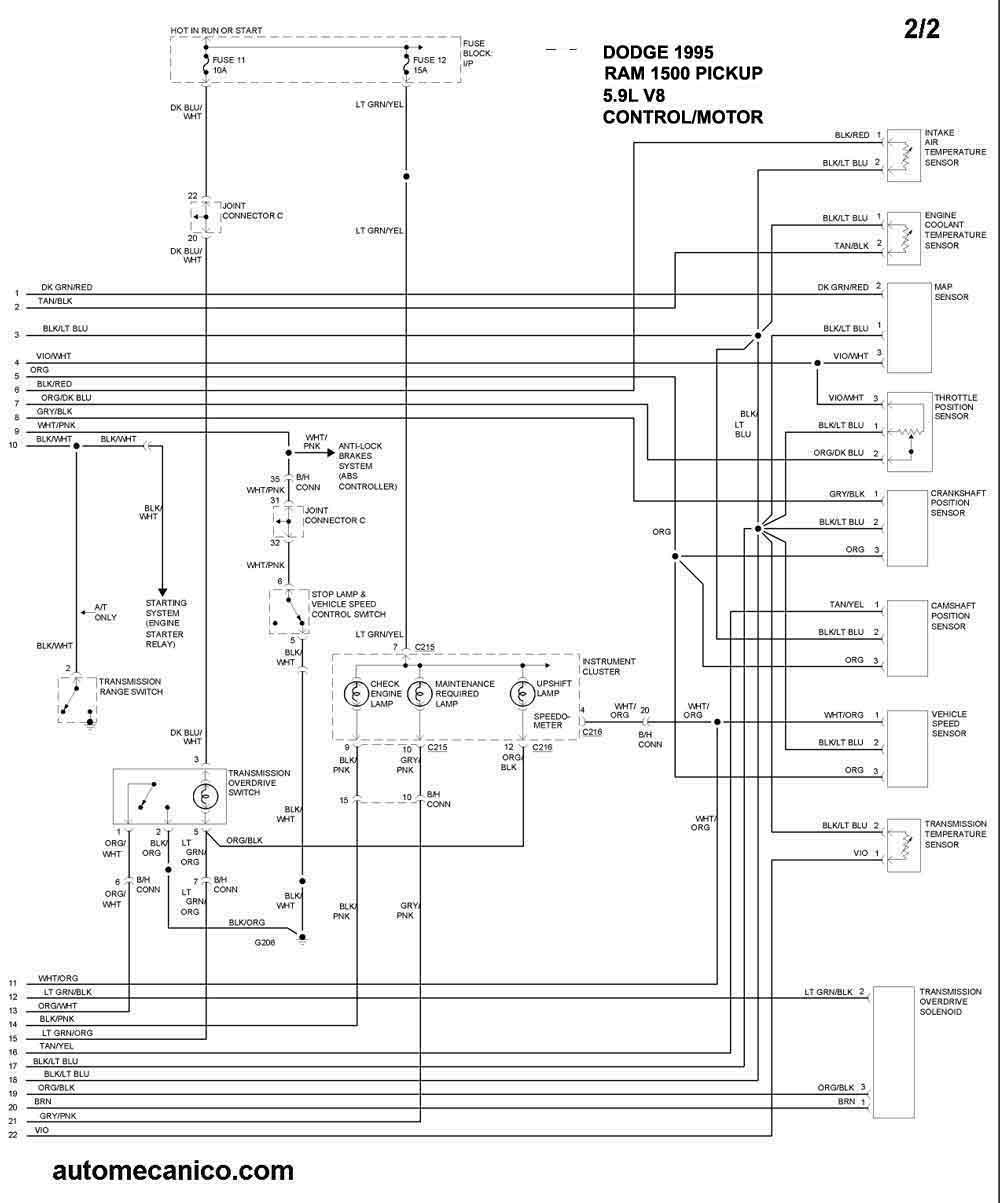

| 1995 | RAM 1500 PICKUP 5.9L V8. 2/2 | CONTROL DEL MOTOR |

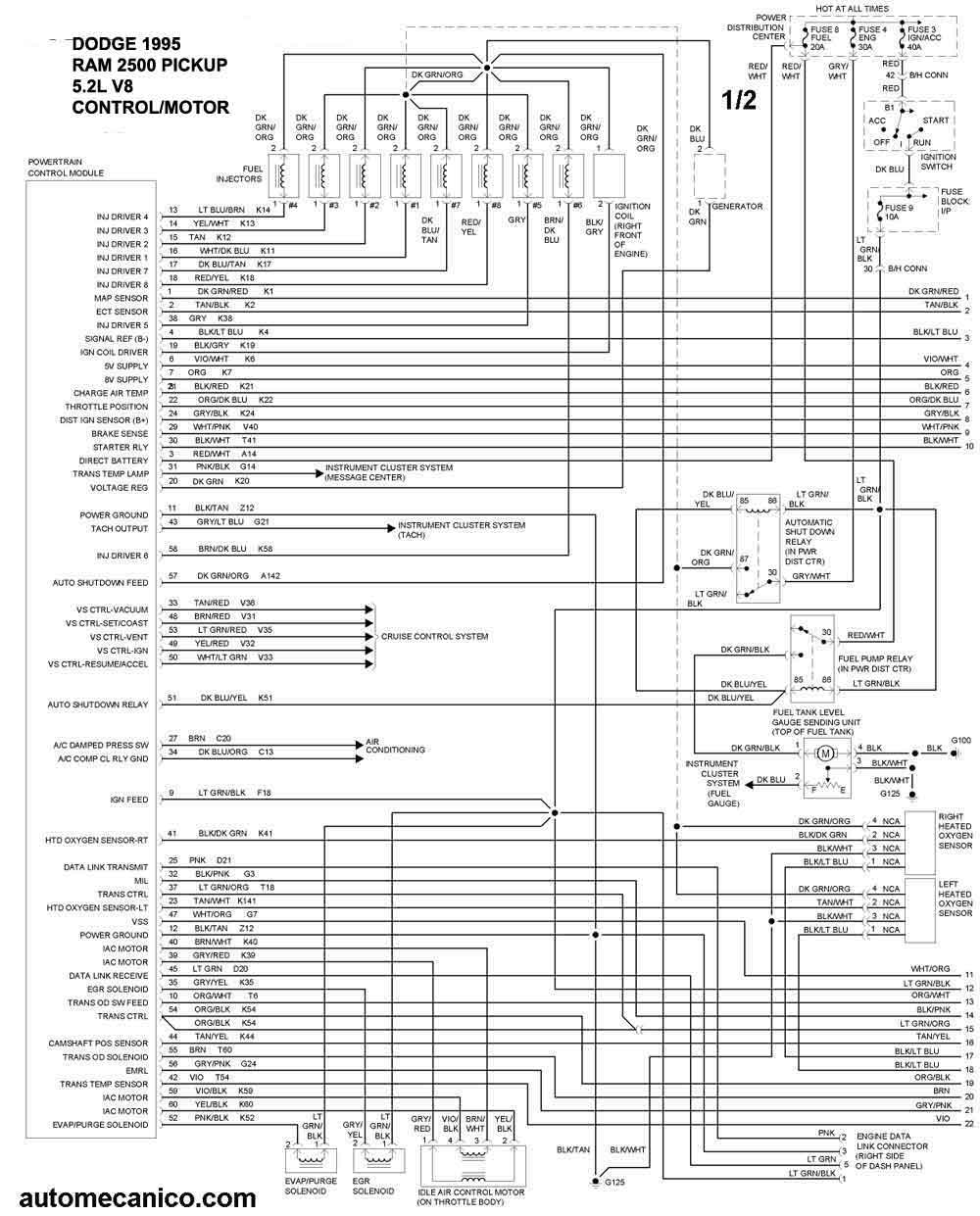

| 1995 | RAM 2500 PICKUP 5.2L V8. 1/1 | CONTROL DEL MOTOR |

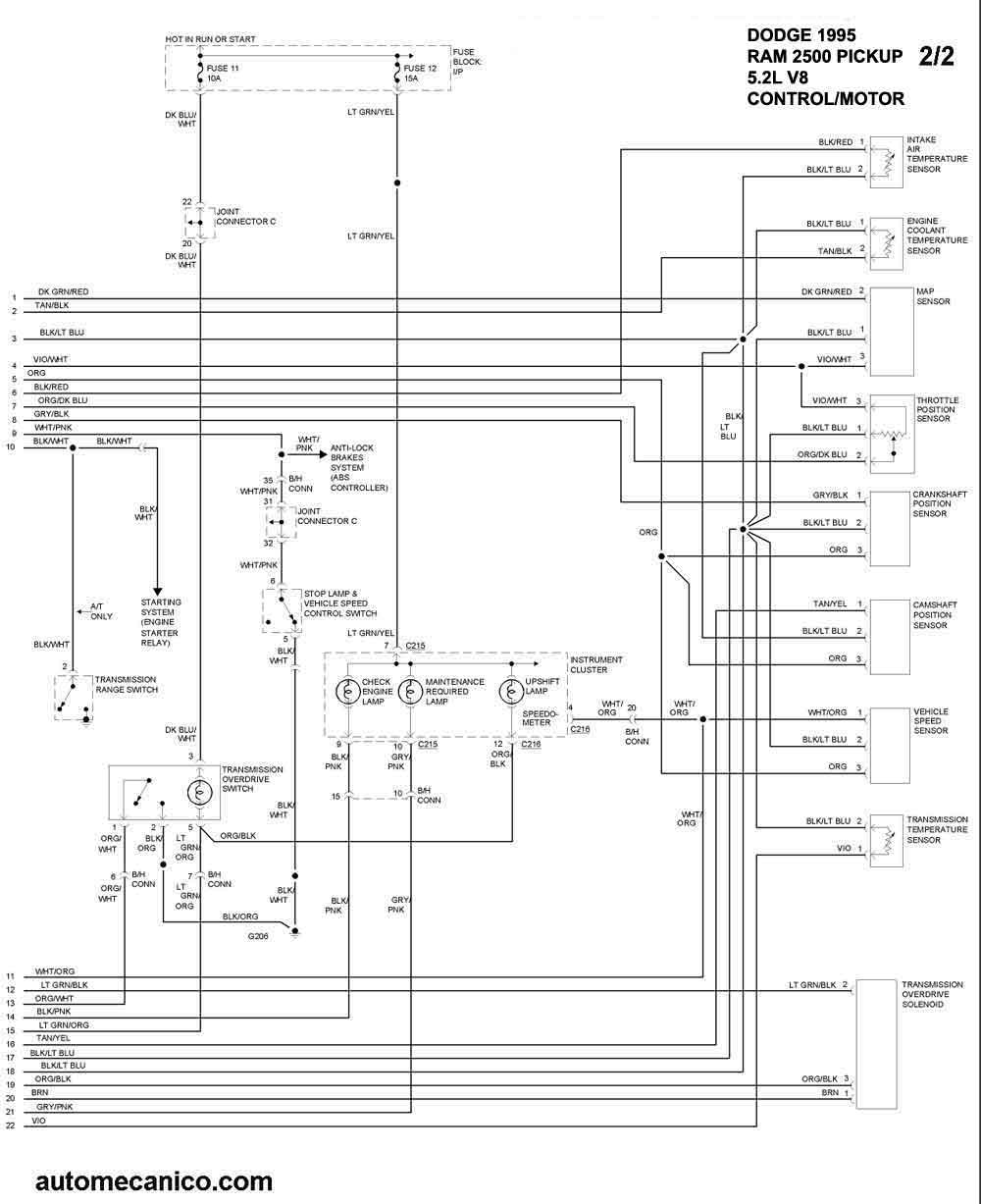

| 1995 | RAM 2500 PICKUP 5.2L V8 1/2 | CONTROL DEL MOTOR |

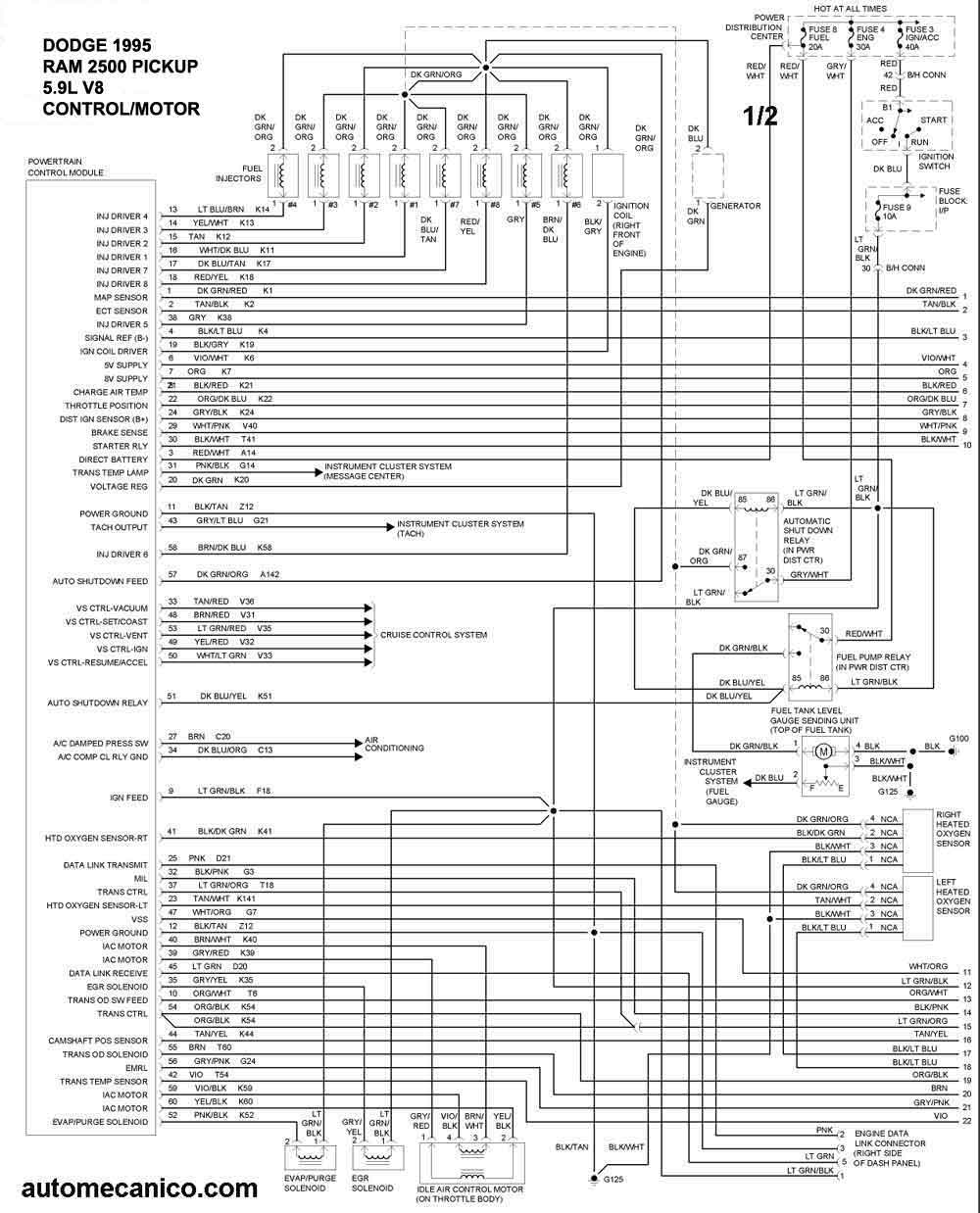

| 1995 | RAM 2500 PICKUP 5.9L V8 . 1/1 | CONTROL DEL MOTOR |

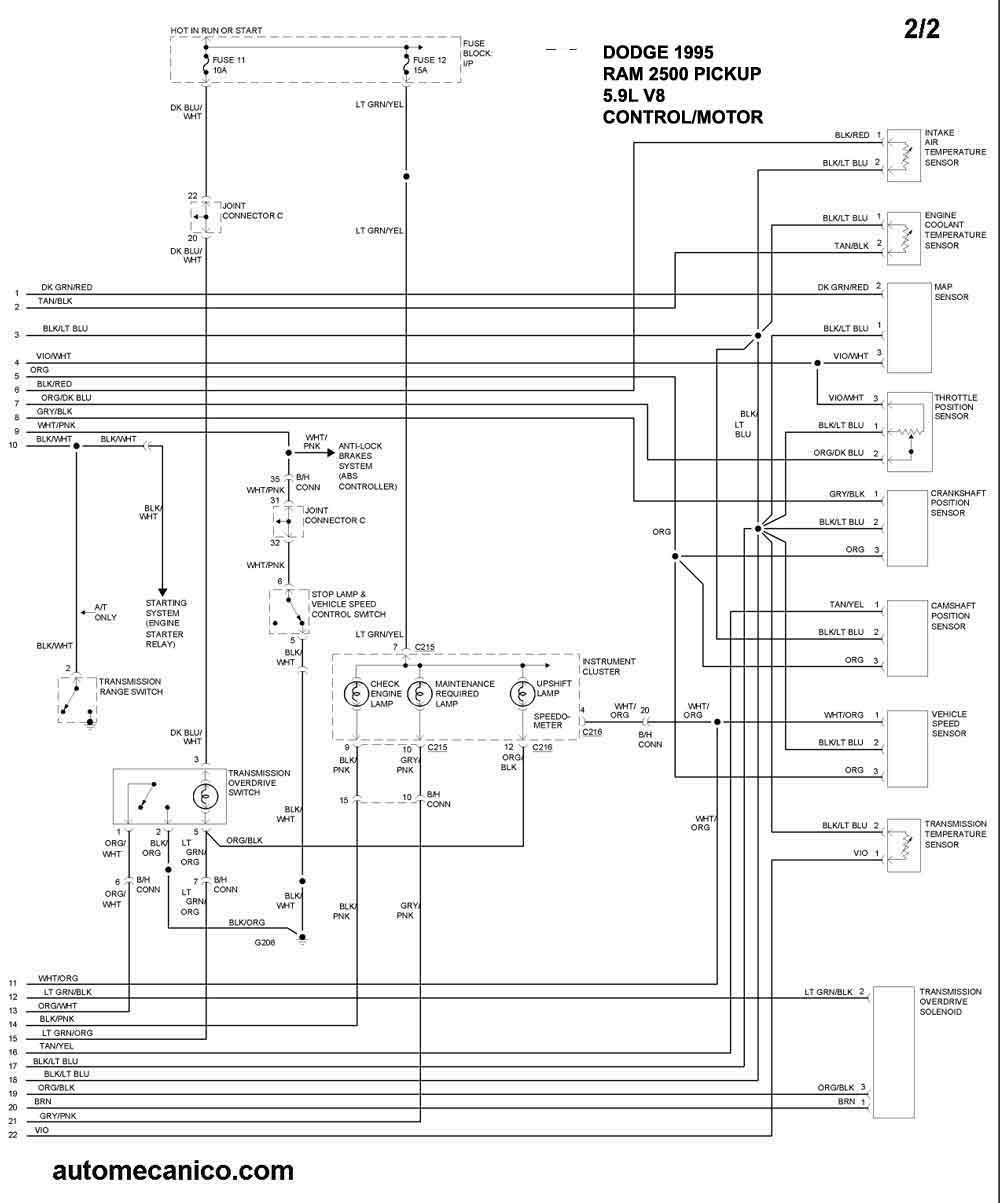

| 1995 | RAM 2500 PICKUP 5.9L V8 . 1/2 | CONTROL DEL MOTOR |
| 1995 | RAM 2500 PICKUP 8.0L V10 . 1/1 | CONTROL DEL MOTOR |
| 1995 | RAM 2500 PICKUP 8.0L V10 . 1/2 | CONTROL DEL MOTOR |
