DIAGRAMAS / ESQUEMAS : DODGE - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: DODGE 1995 - |
| YEAR | MODELO | DIAGRAMA |

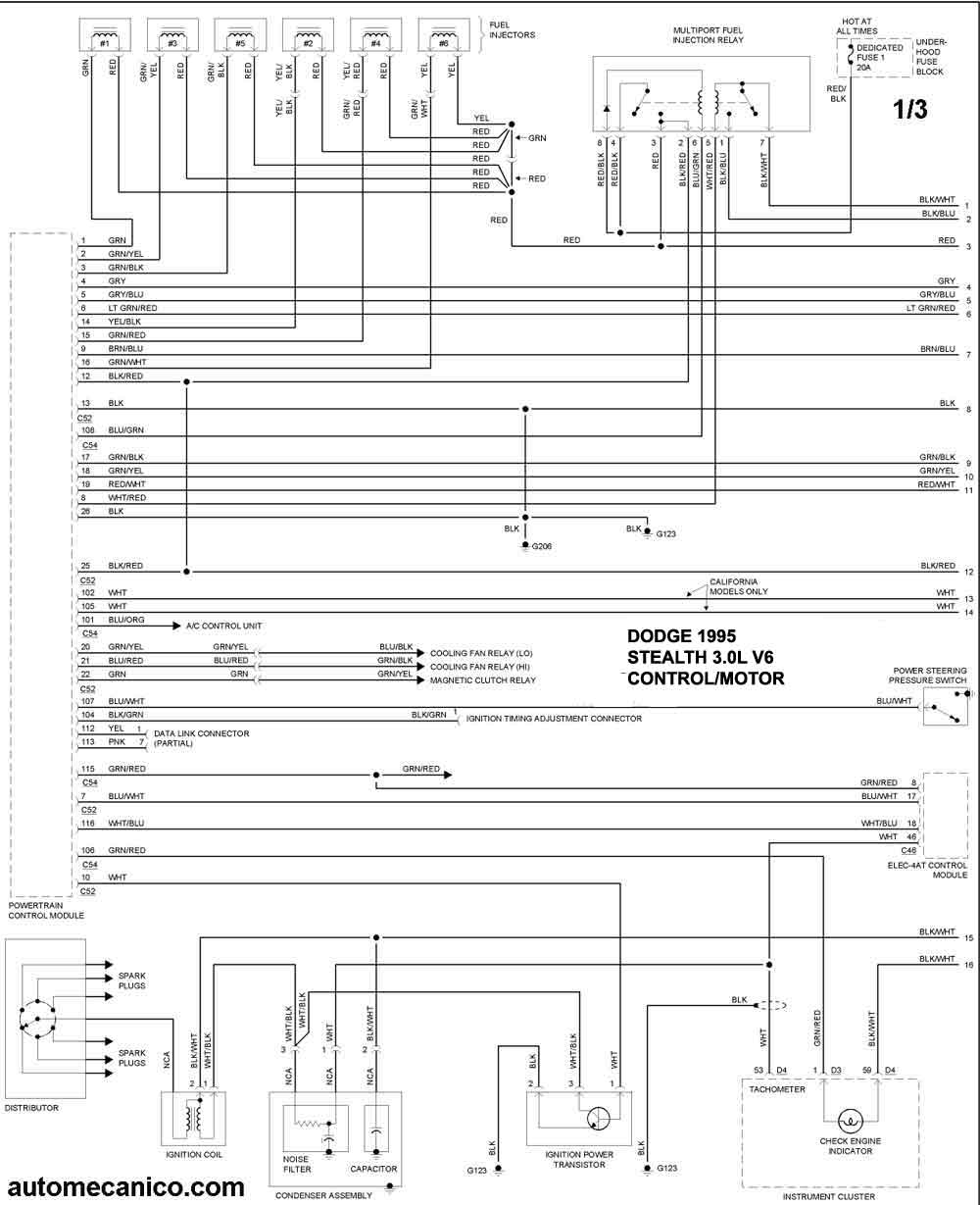

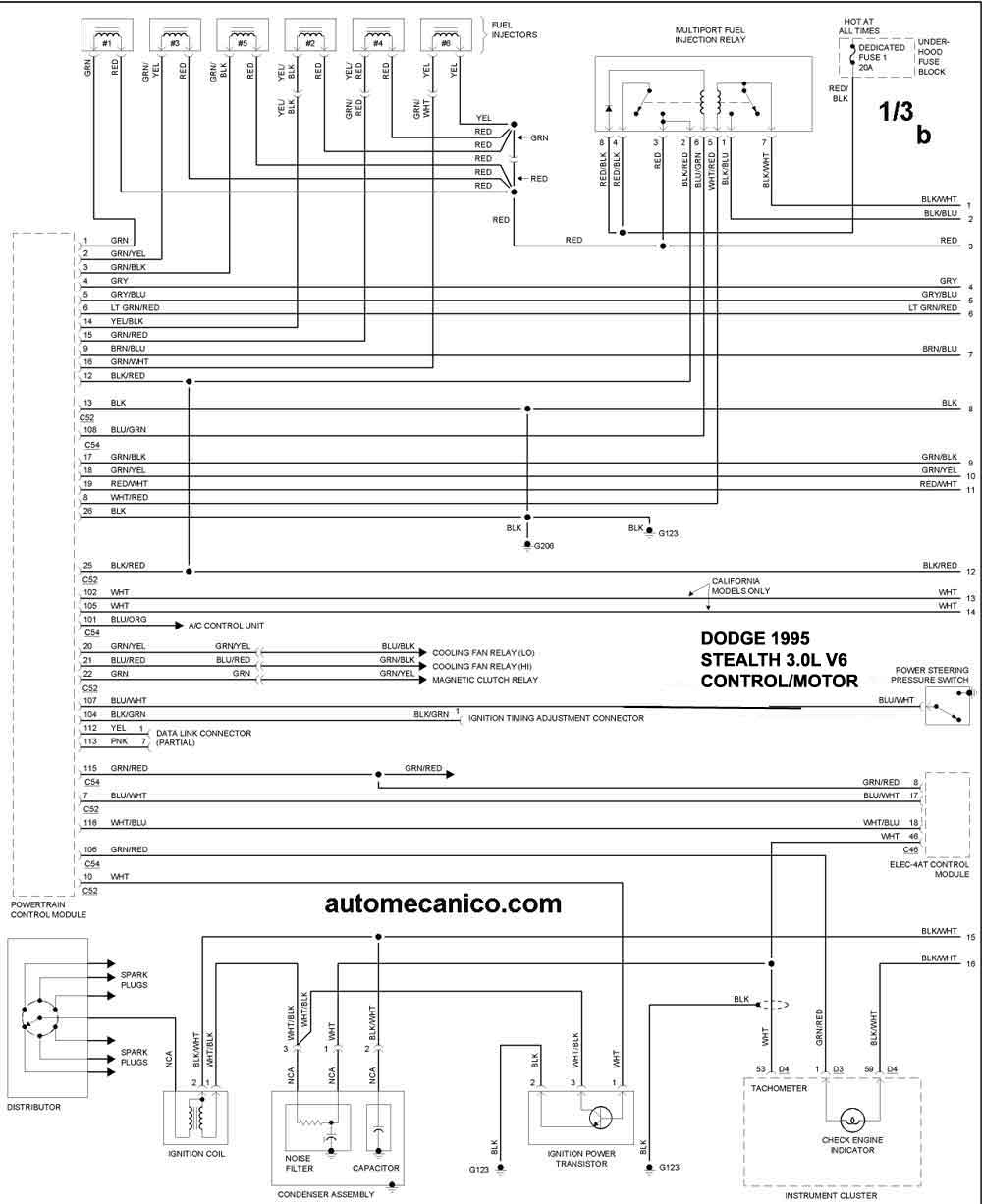

| 1995 | STEALTH 3.0 V6. 1/3 | CONTROL DEL MOTOR |

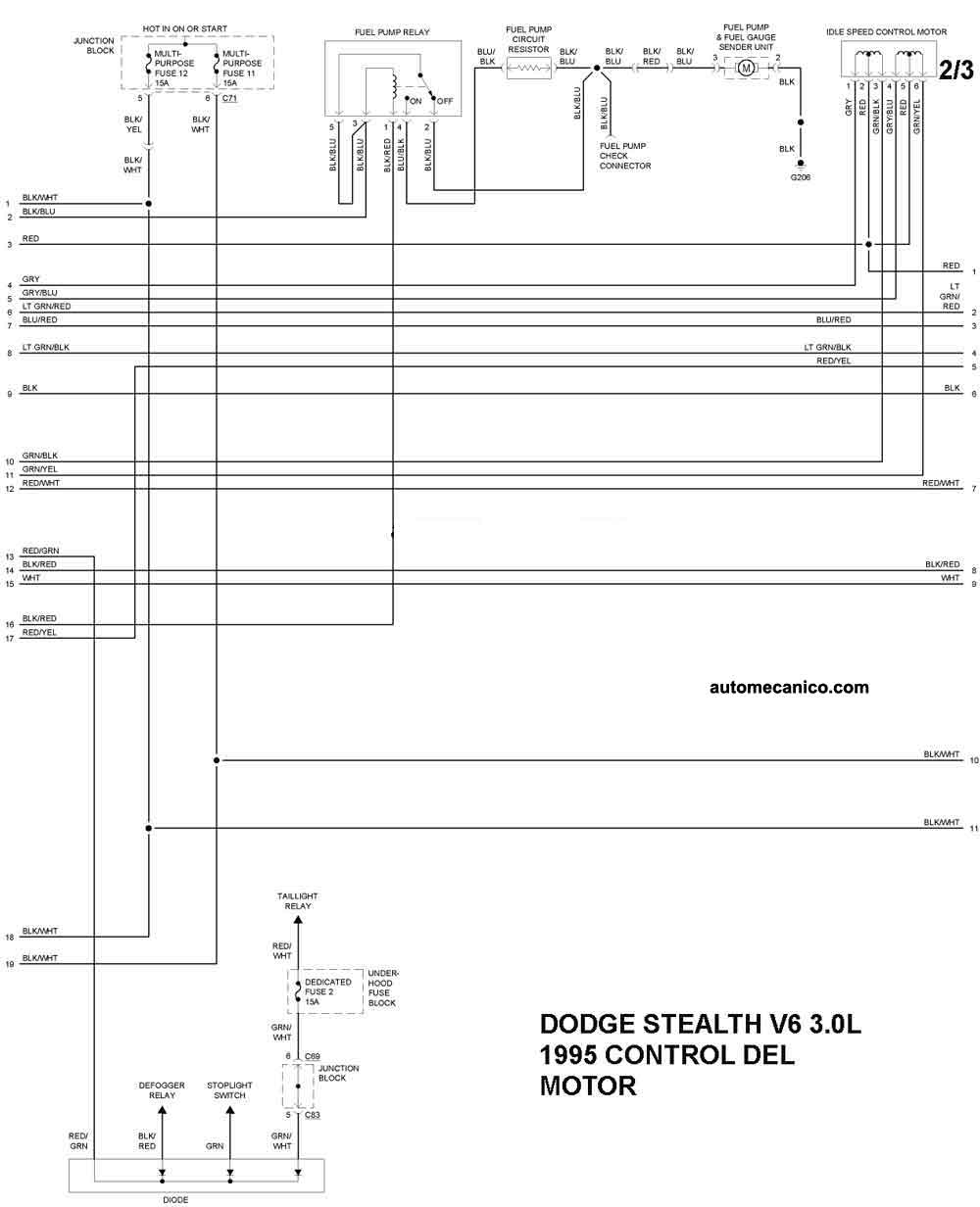

| 1995 | STEALTH 3.0 V6 2/3 | CONTROL DEL MOTOR |

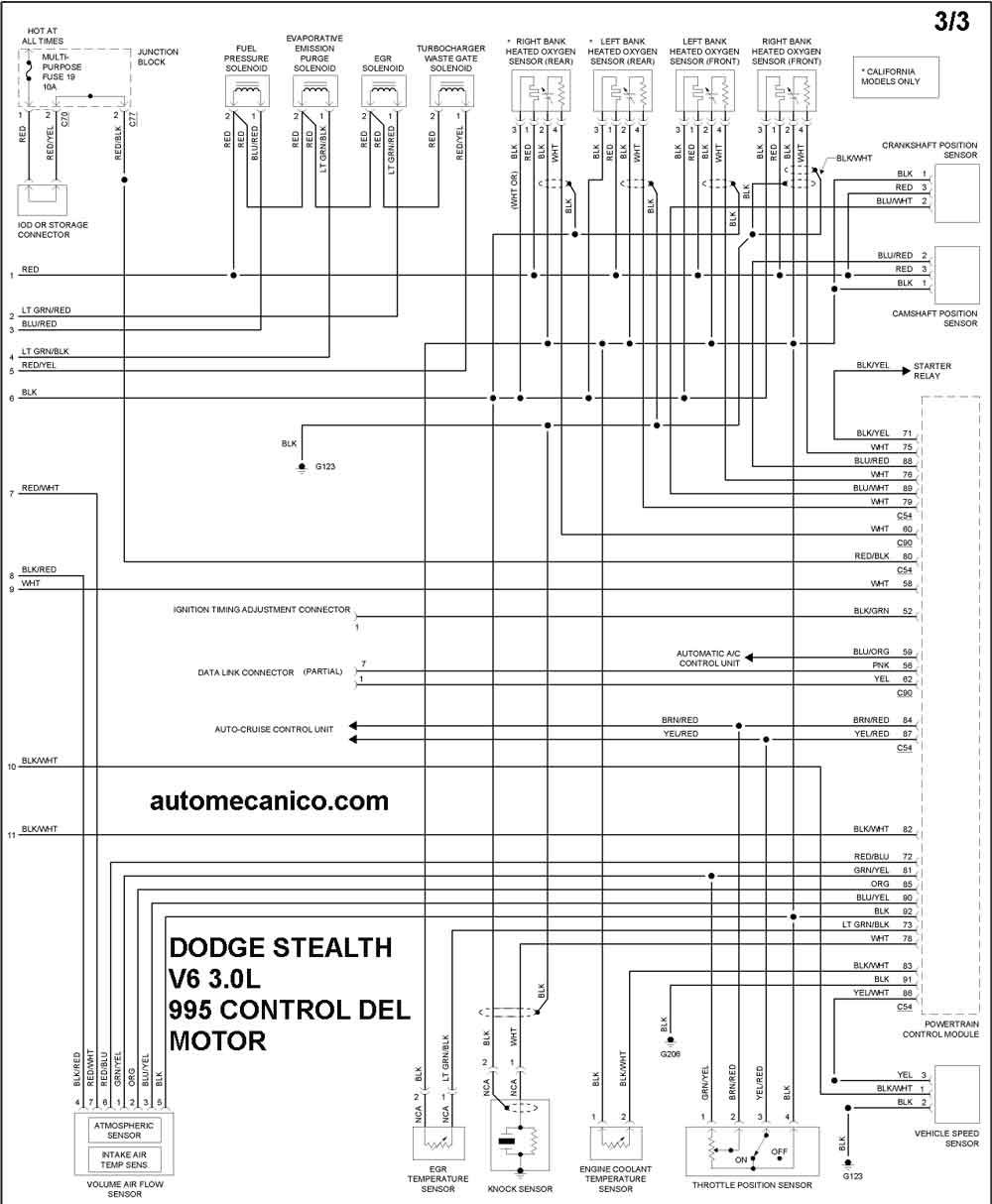

| 1995 | 3.0L 6 CIL. 3/3 STEALTH 3.0 V6 | CONTROL DEL MOTOR |
| 1995 | STEALTH 3.0 V6. 1/3a | CONTROL DEL MOTOR |

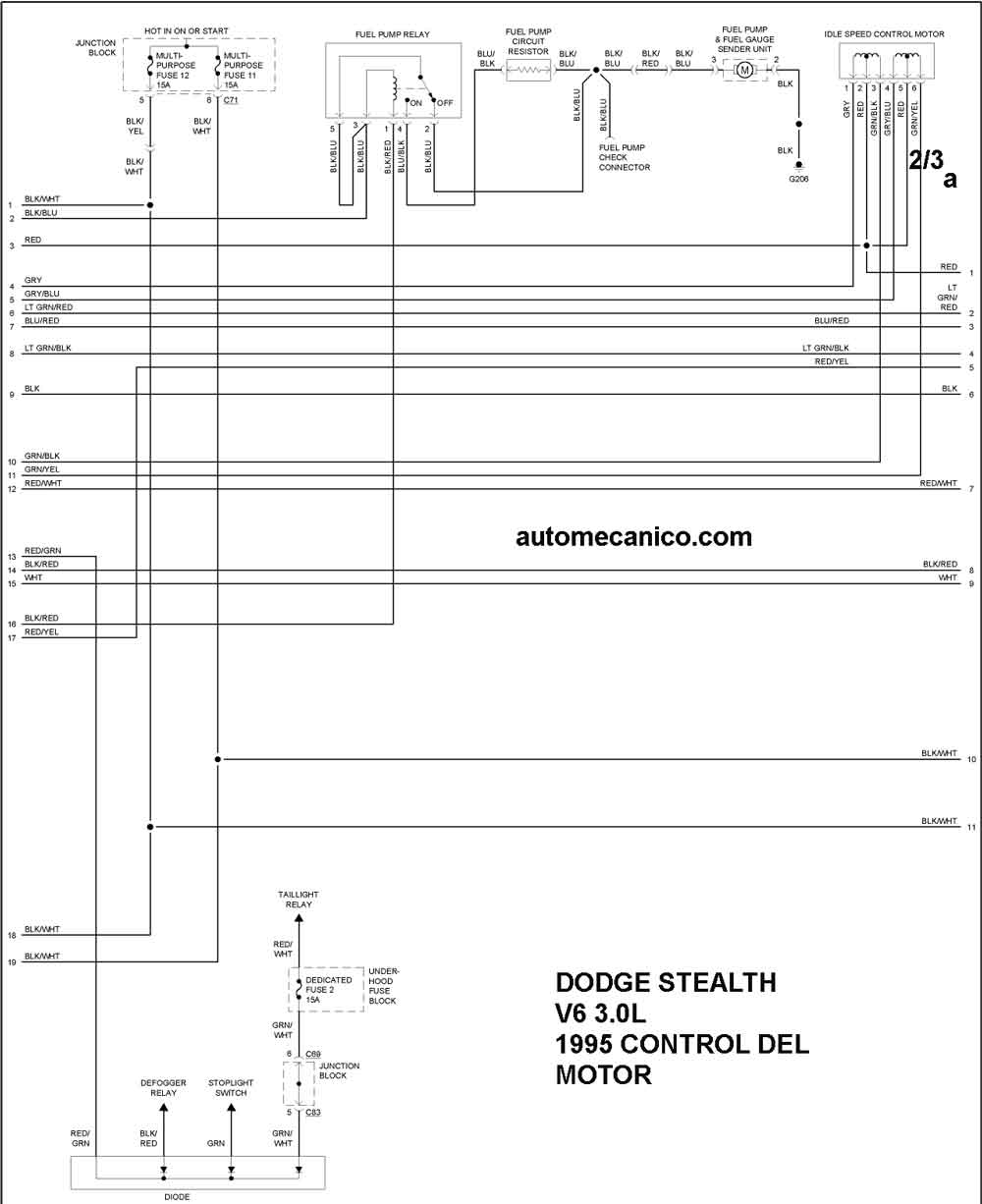

| 1995 | STEALTH 3.0 V6. 2/3a | CONTROL DEL MOTOR |

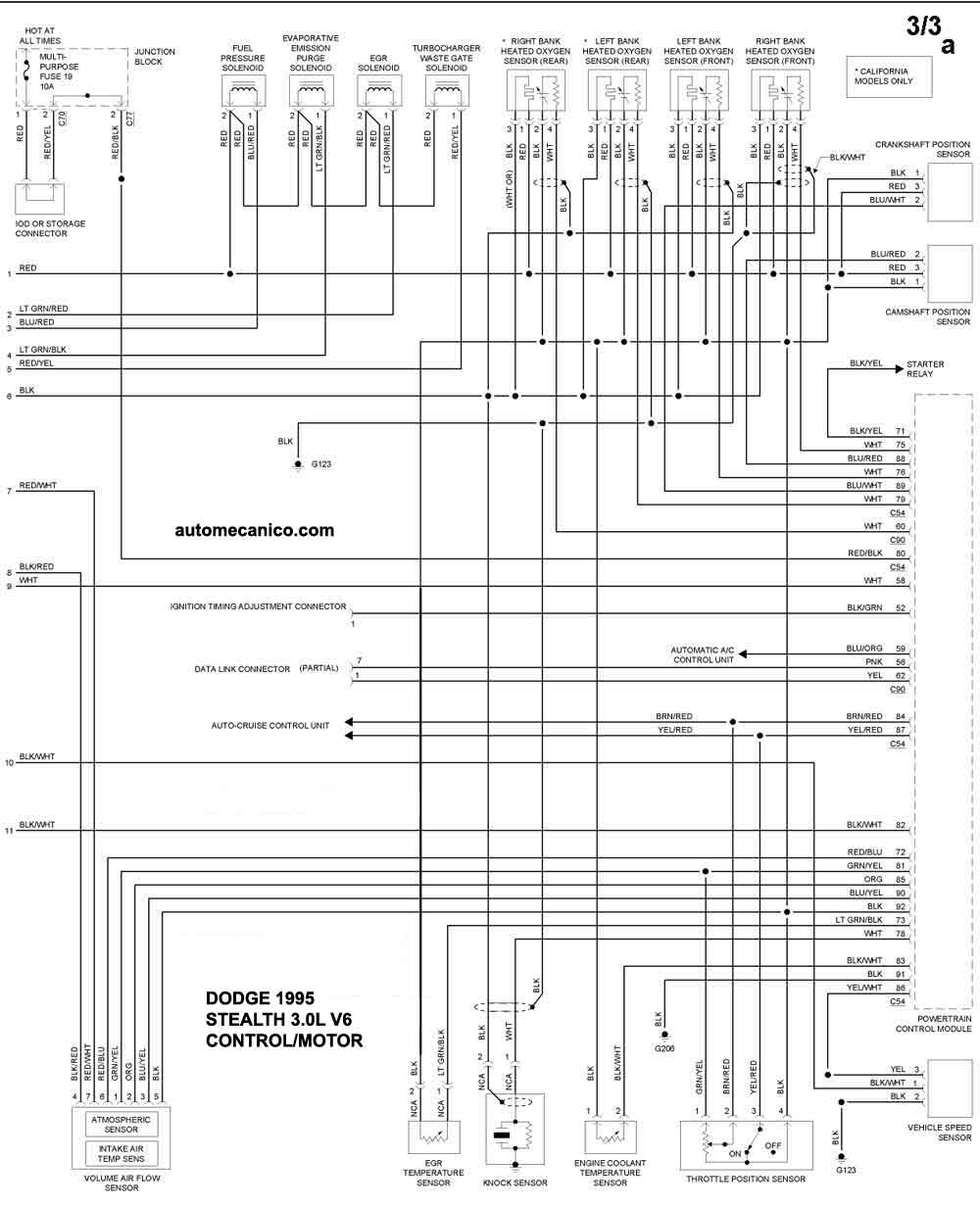

| 1995 | STEALTH 3.0 V6. 3/3a | CONTROL DEL MOTOR |

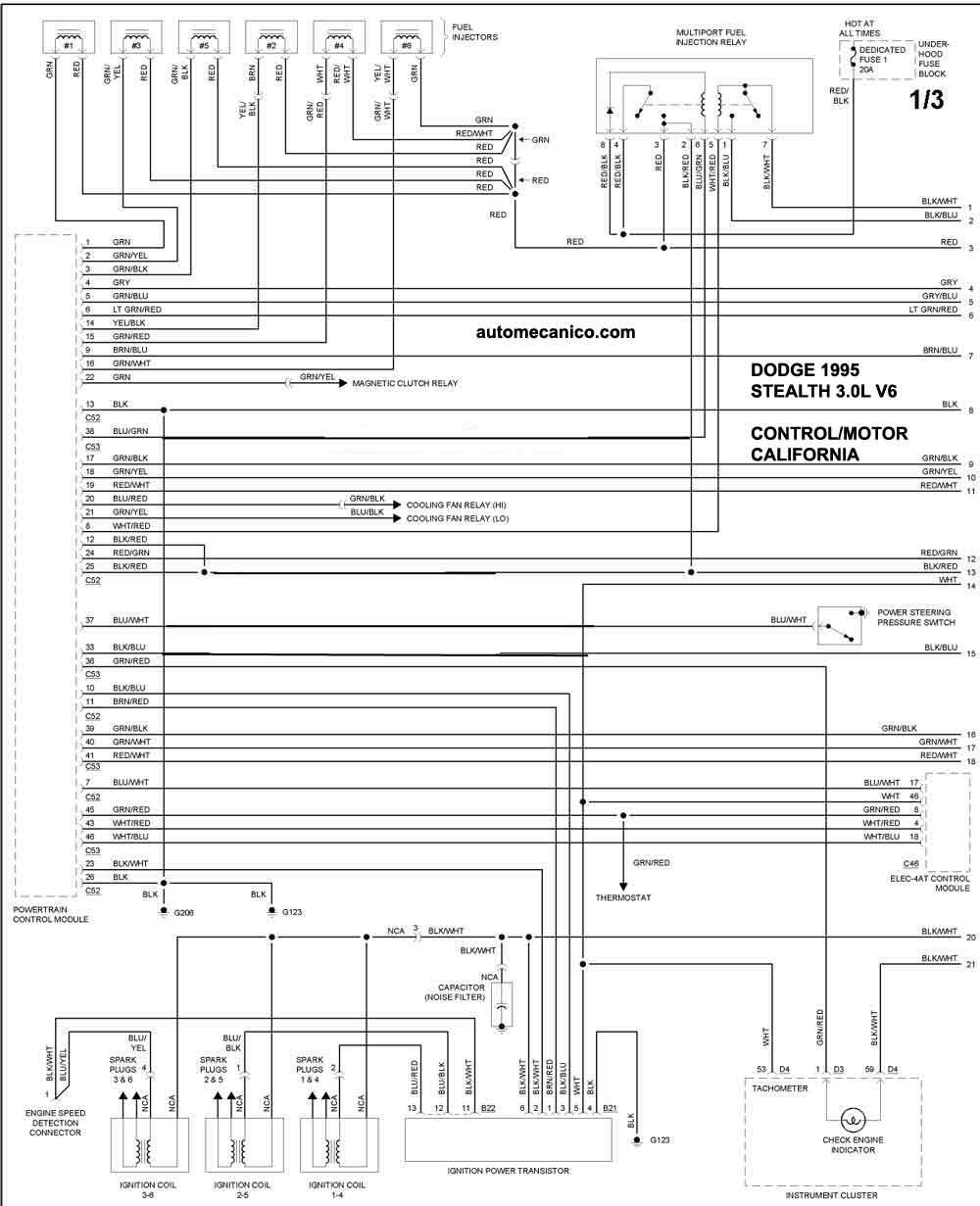

| 1995 | STEALTH 3.0 V6 Calif. 1/3 | CONTROL DEL MOTOR |

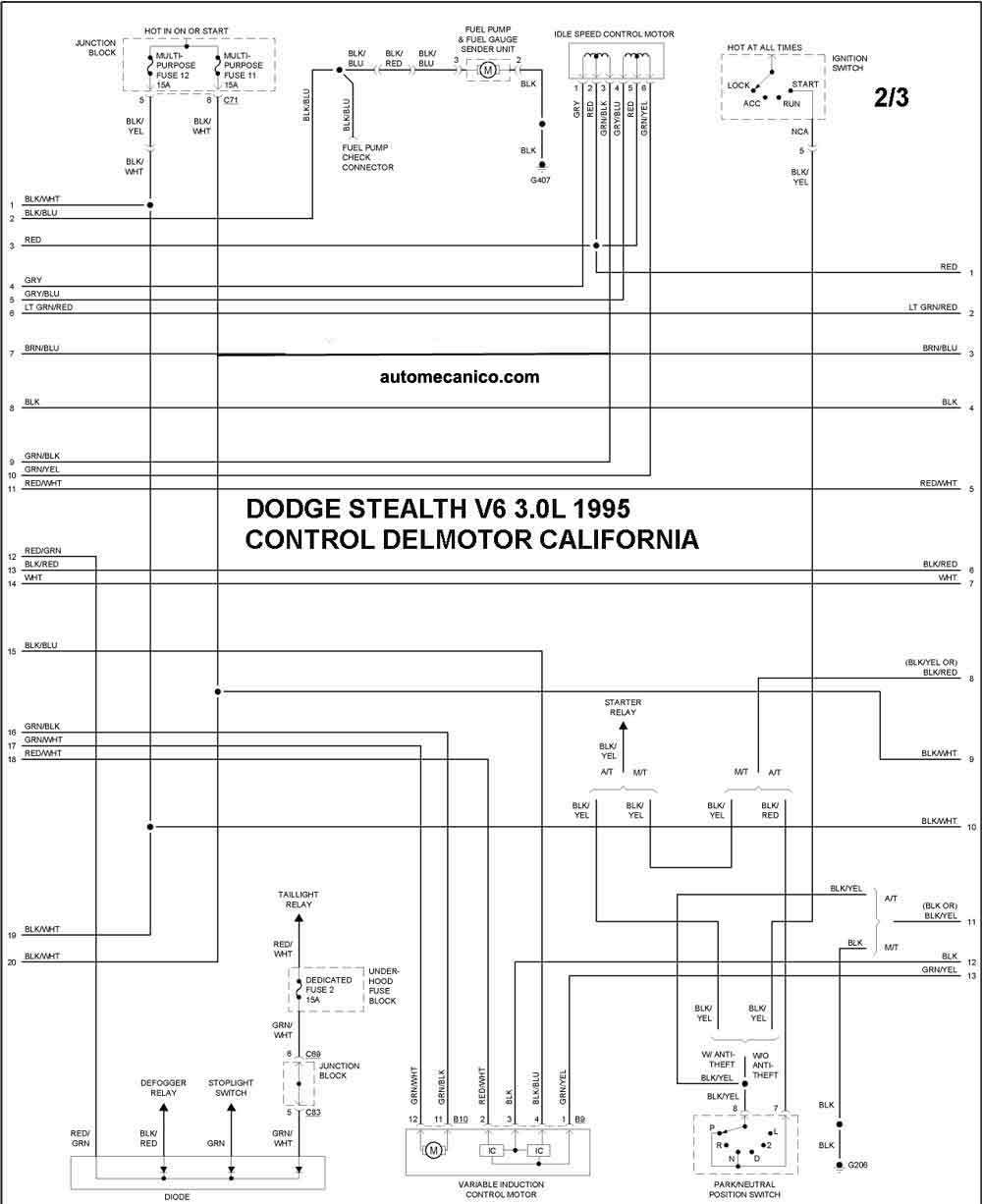

| 1995 | STEALTH 3.0 V6 Calif. . 2/3 | CONTROL DEL MOTOR |

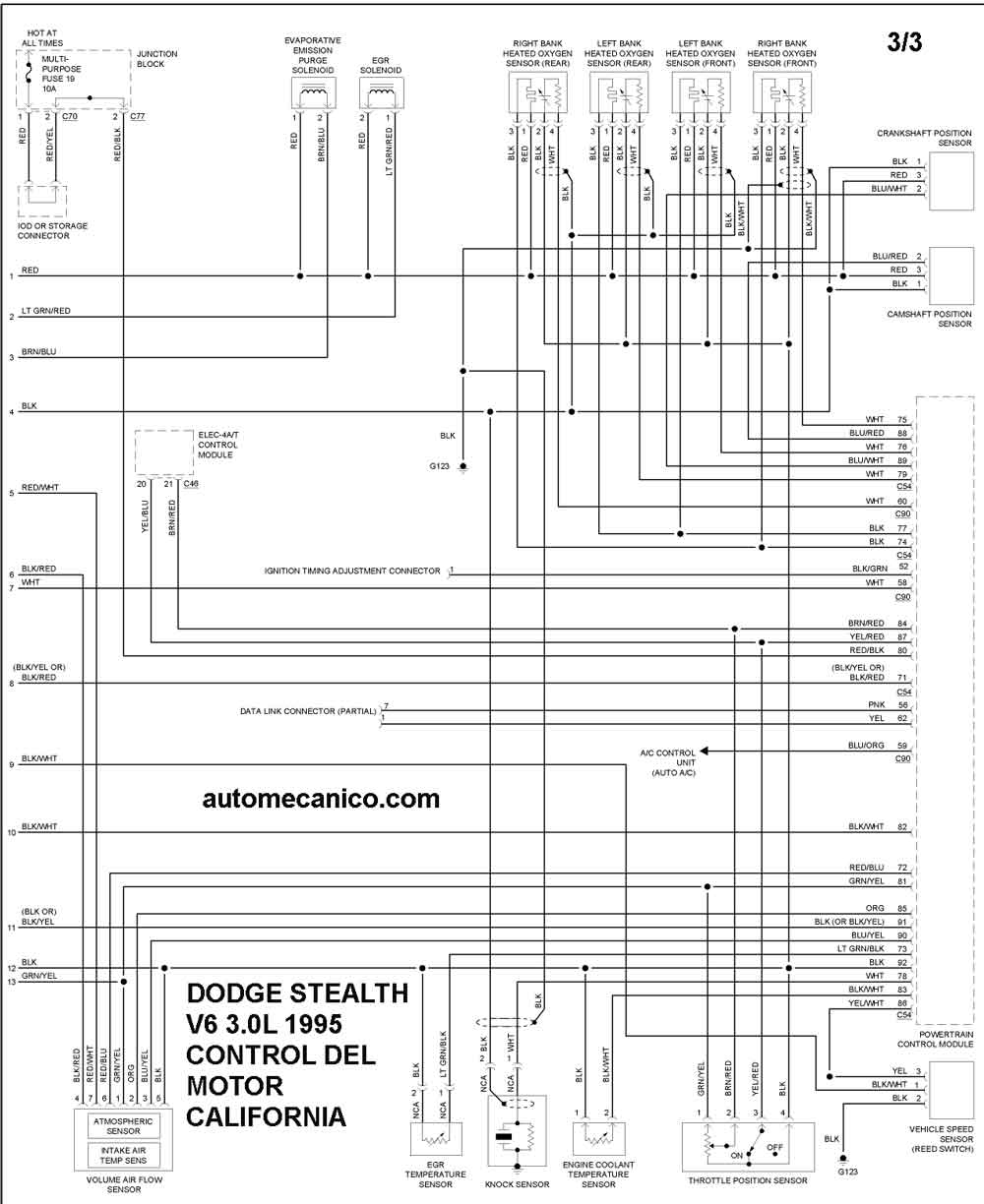

| 1995 | STEALTH 3.0 V6 Calif. . 3/3 | CONTROL DEL MOTOR |

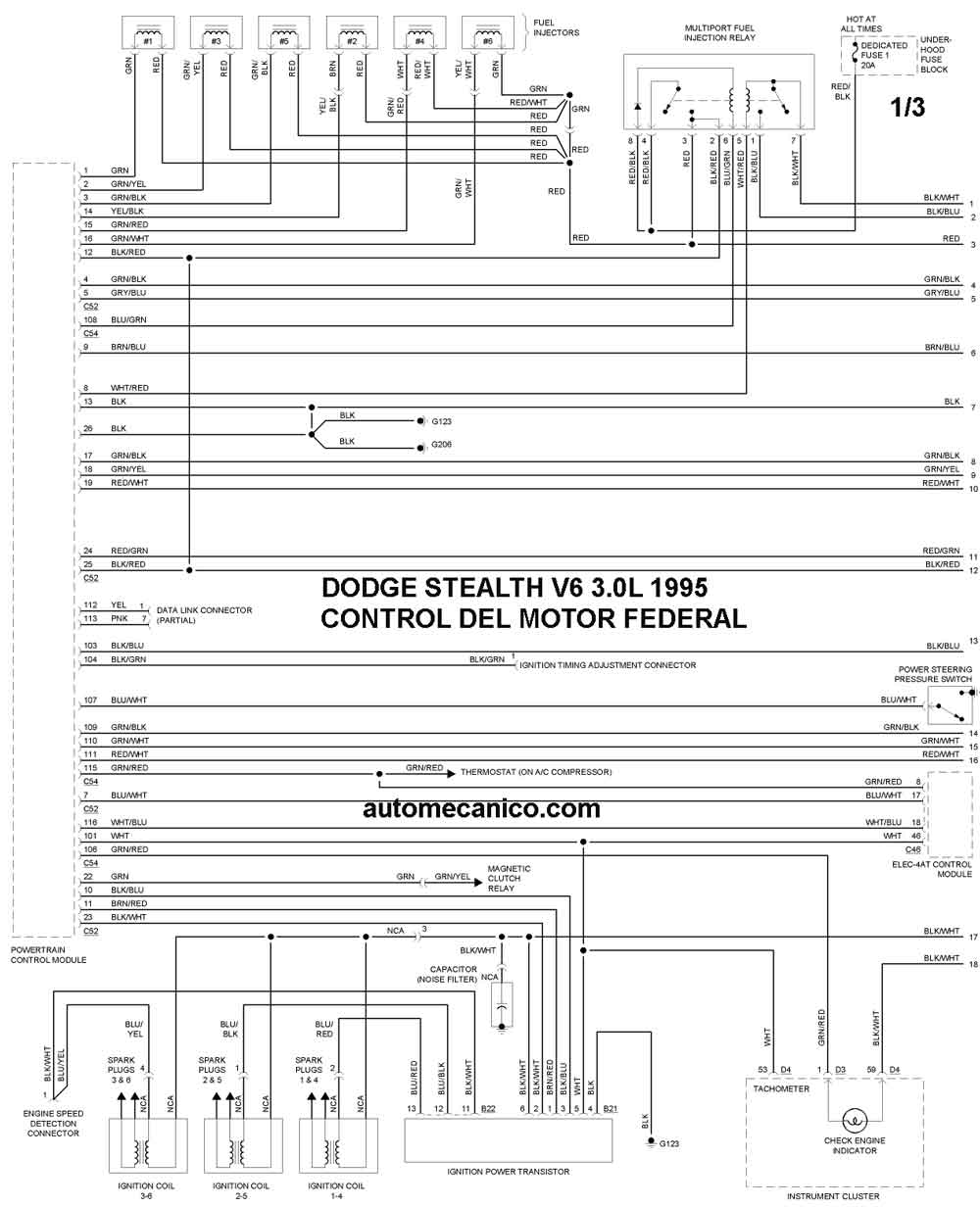

| 1995 | STEALTH 3.0 V6 Fed . 1/3 | CONTROL DEL MOTOR |

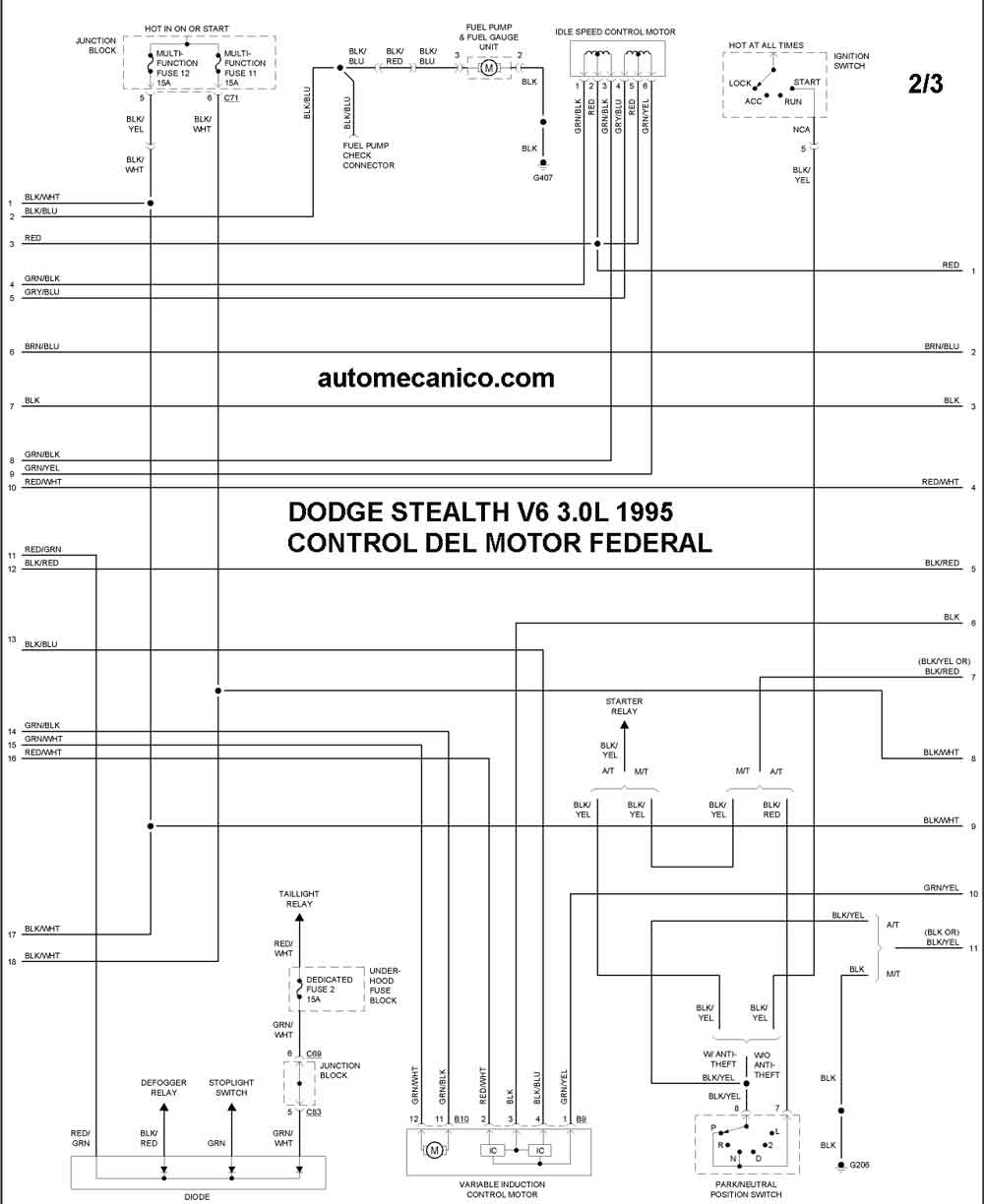

| 1995 | STEALTH 3.0 V6 Fed .. 2/3 | CONTROL DEL MOTOR |

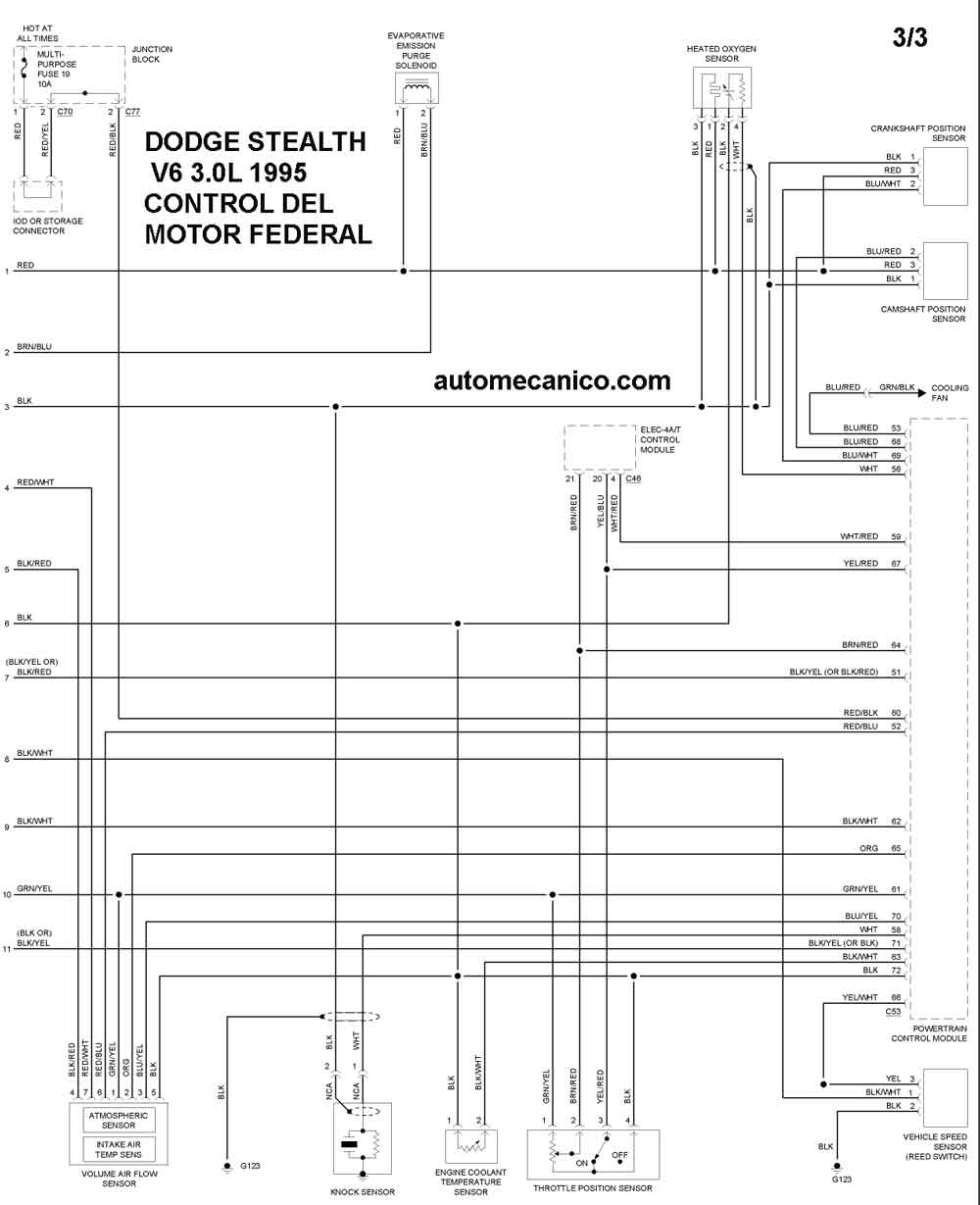

| 1995 | STEALTH 3.0 V6 Fed .. 3/3 | CONTROL DEL MOTOR |

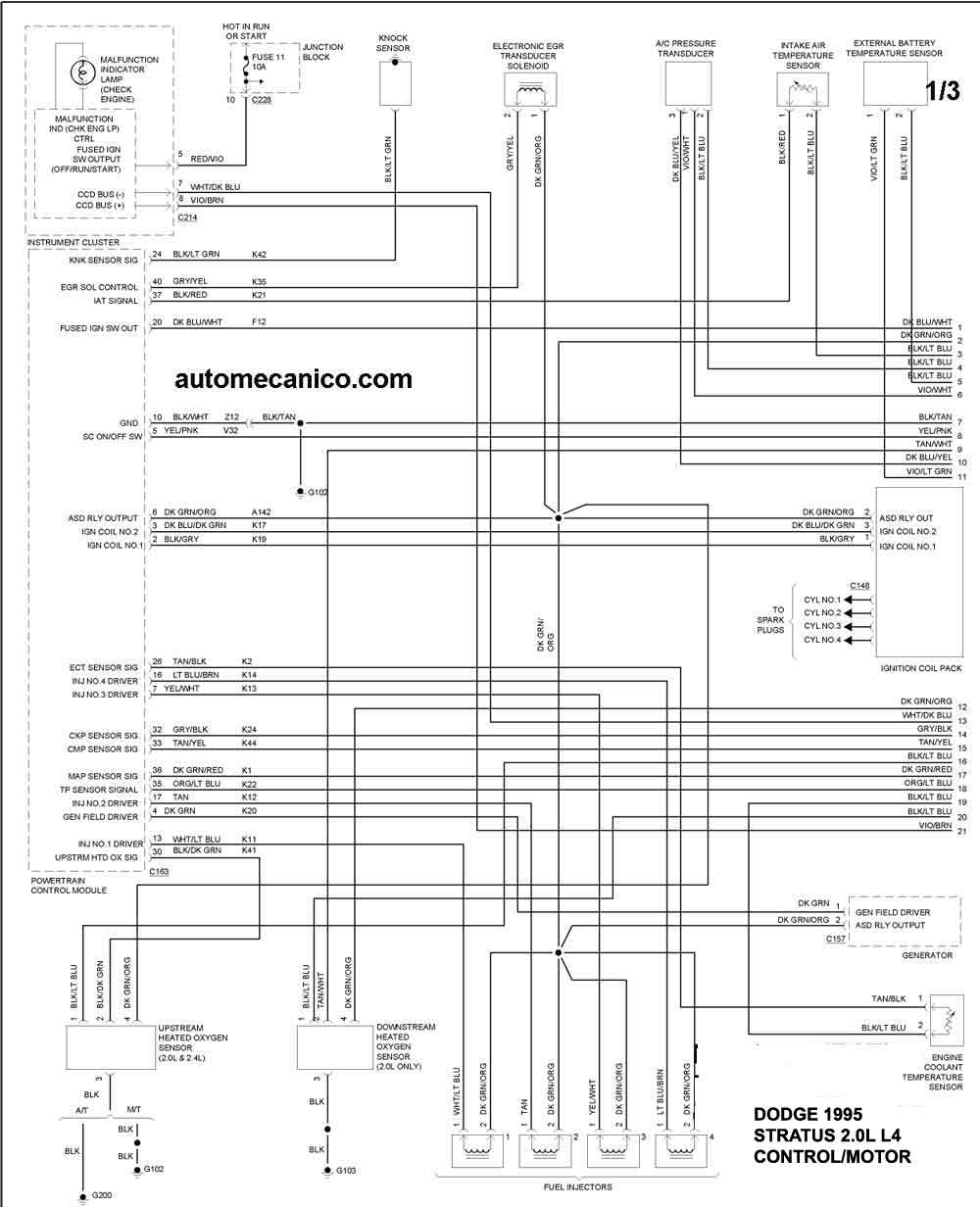

| 1995 | STRATUS 2.0 L4 CIL. 1/3 | CONTROL DEL MOTOR |

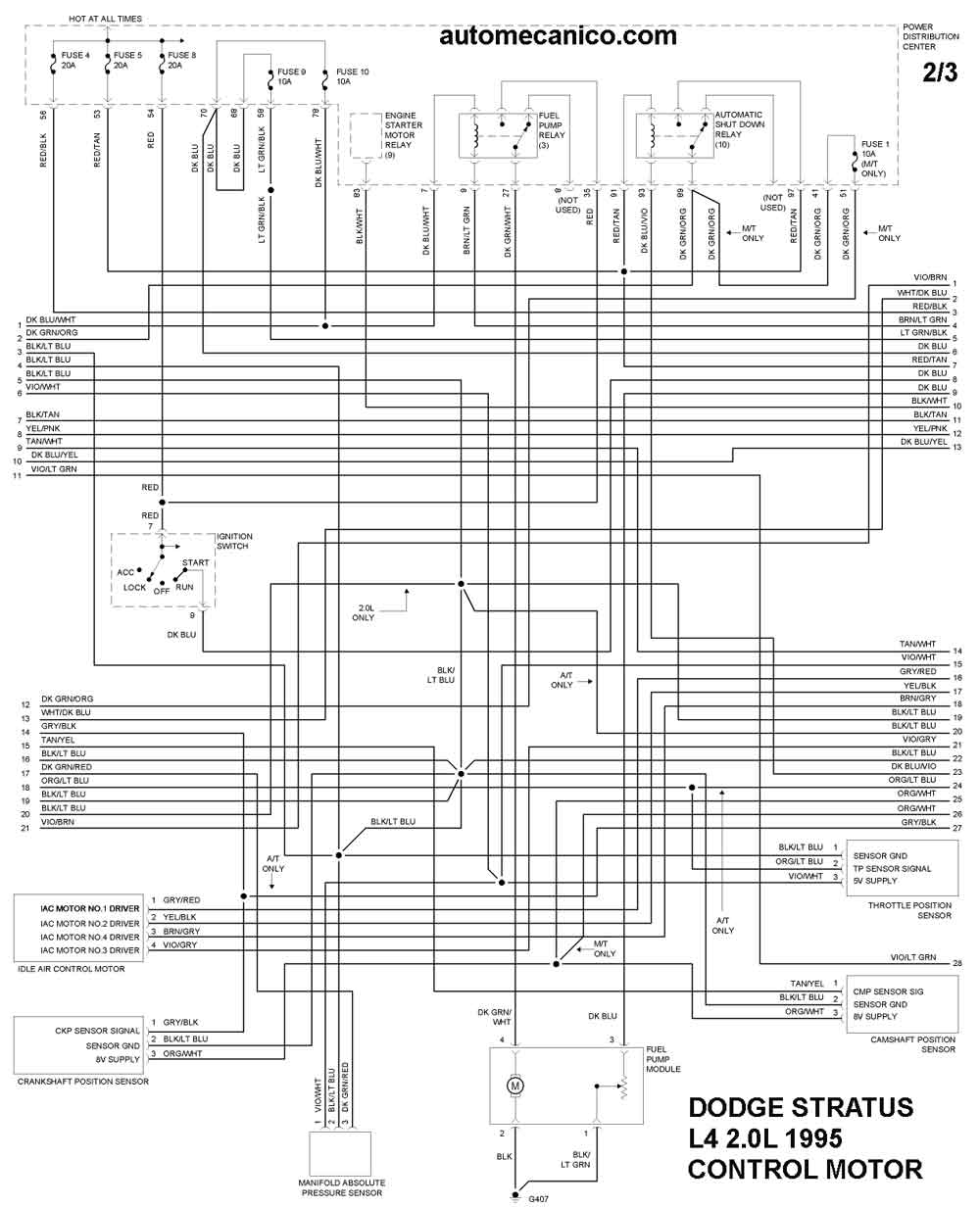

| 1995 | STRATUS 2.0 L4 CIL. 2/3 | CONTROL DEL MOTOR |

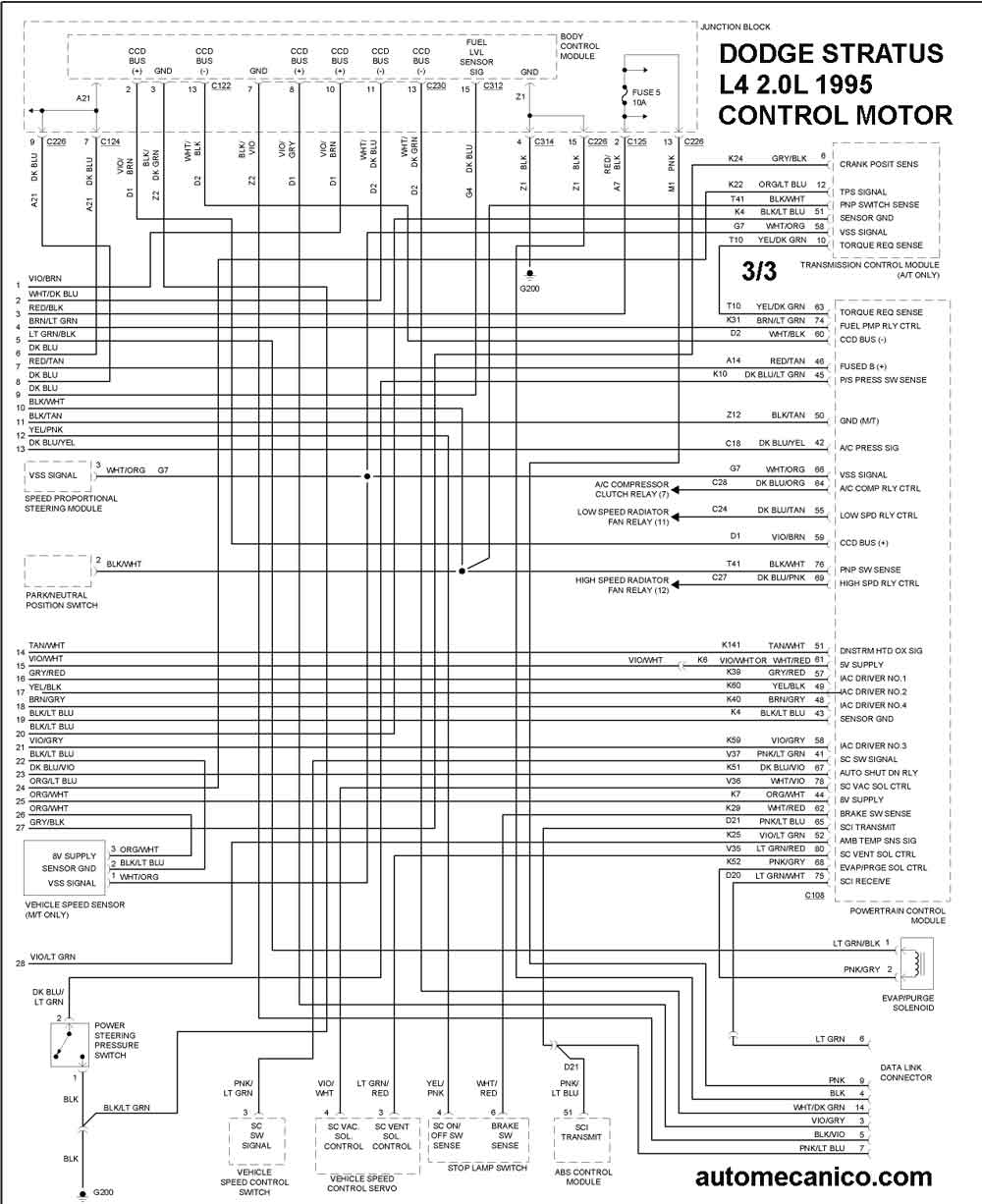

| 1995 | STRATUS 2.0 L4. 3/3 | CONTROL DEL MOTOR |

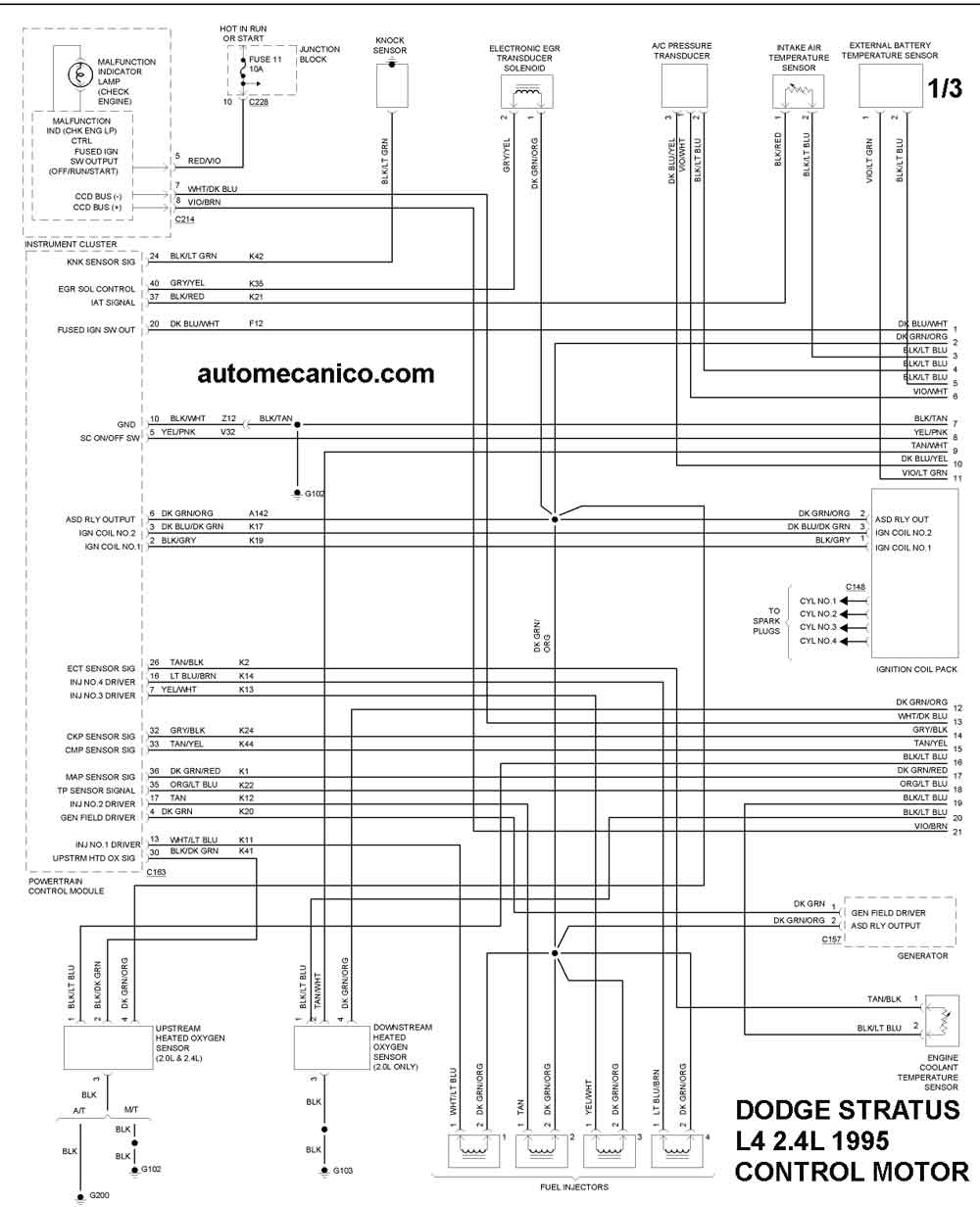

| 1995 | STRATUS 2.4 L4. 1/3 | CONTROL DEL MOTOR |

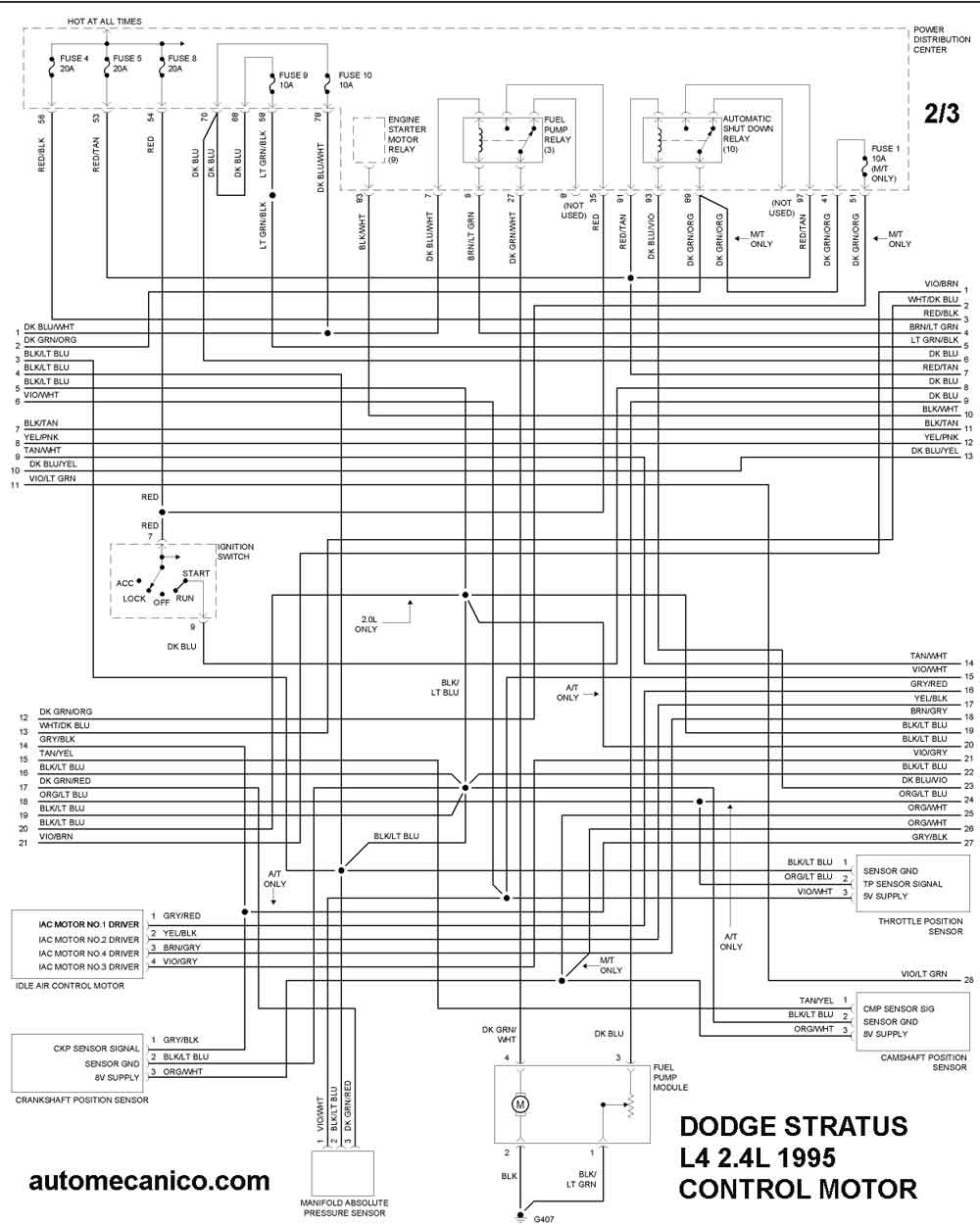

| 1995 | STRATUS 2.4 L4. 2/3 | CONTROL DEL MOTOR |

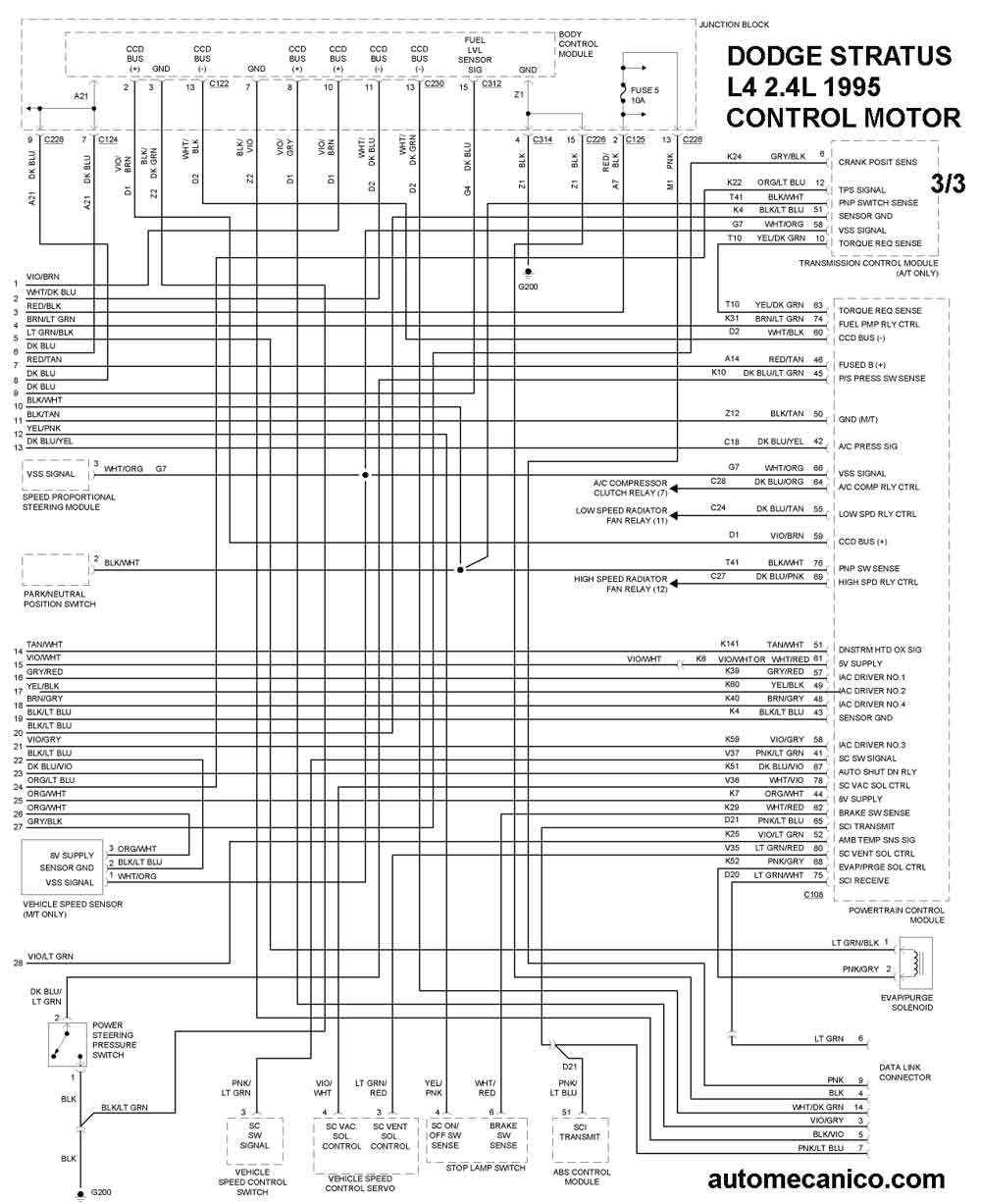

| 1995 | STRATUS 2.4 L4. 3/3 | CONTROL DEL MOTOR |

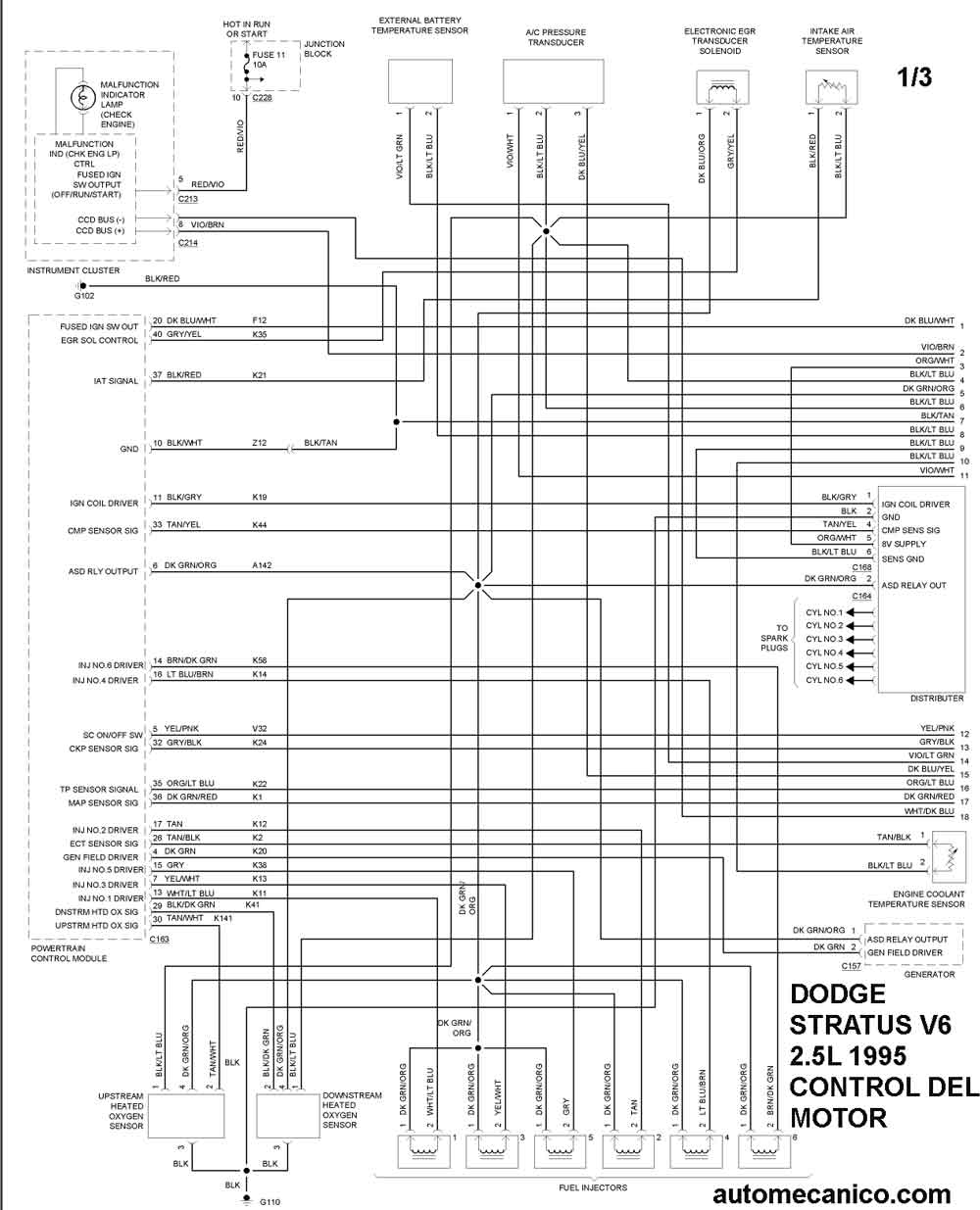

| 1995 | STRATUS 2.5 V6. 1/3 | CONTROL DEL MOTOR |

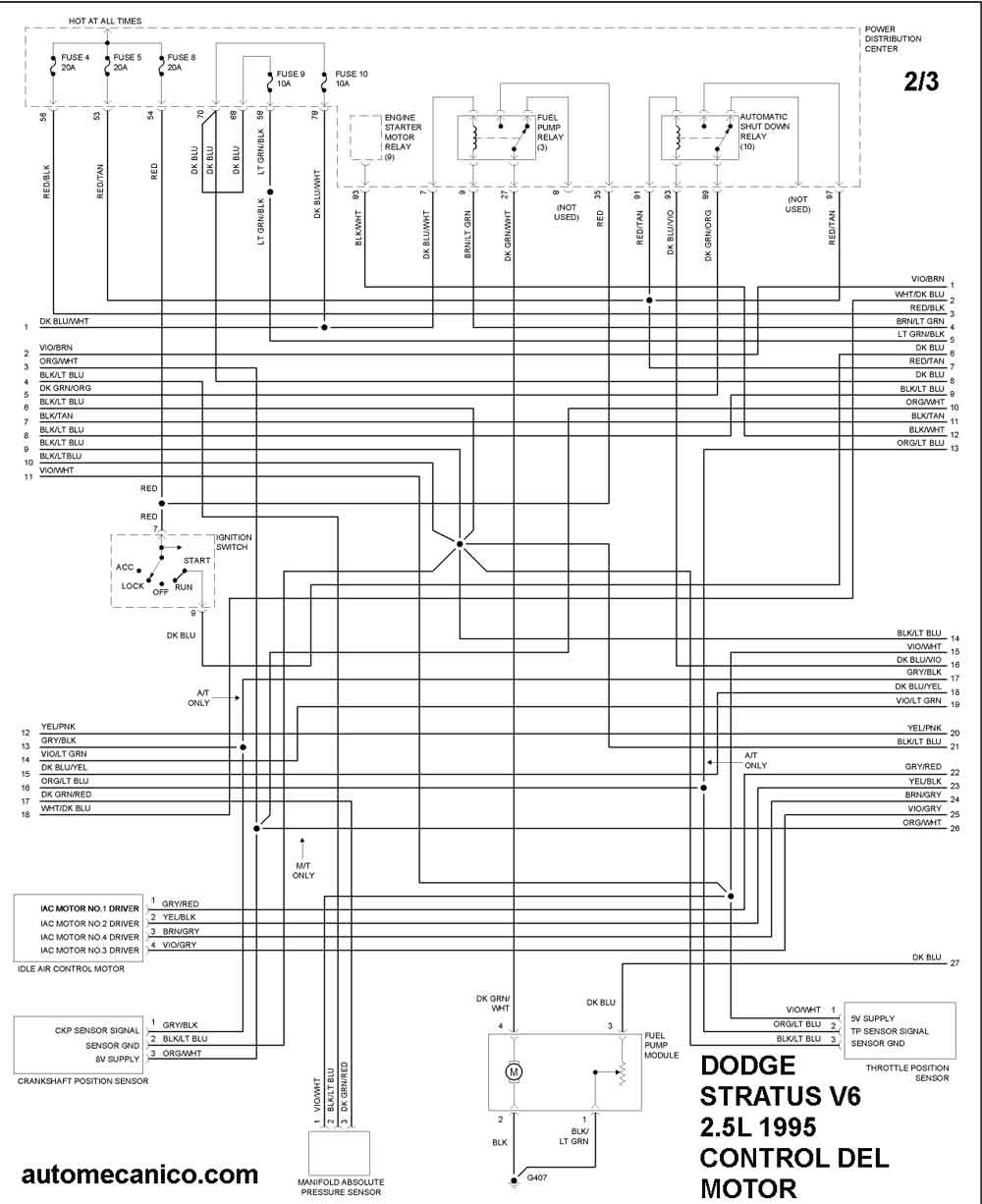

| 1995 | STRATUS 2.5 V6. 2/3 | CONTROL DEL MOTOR |

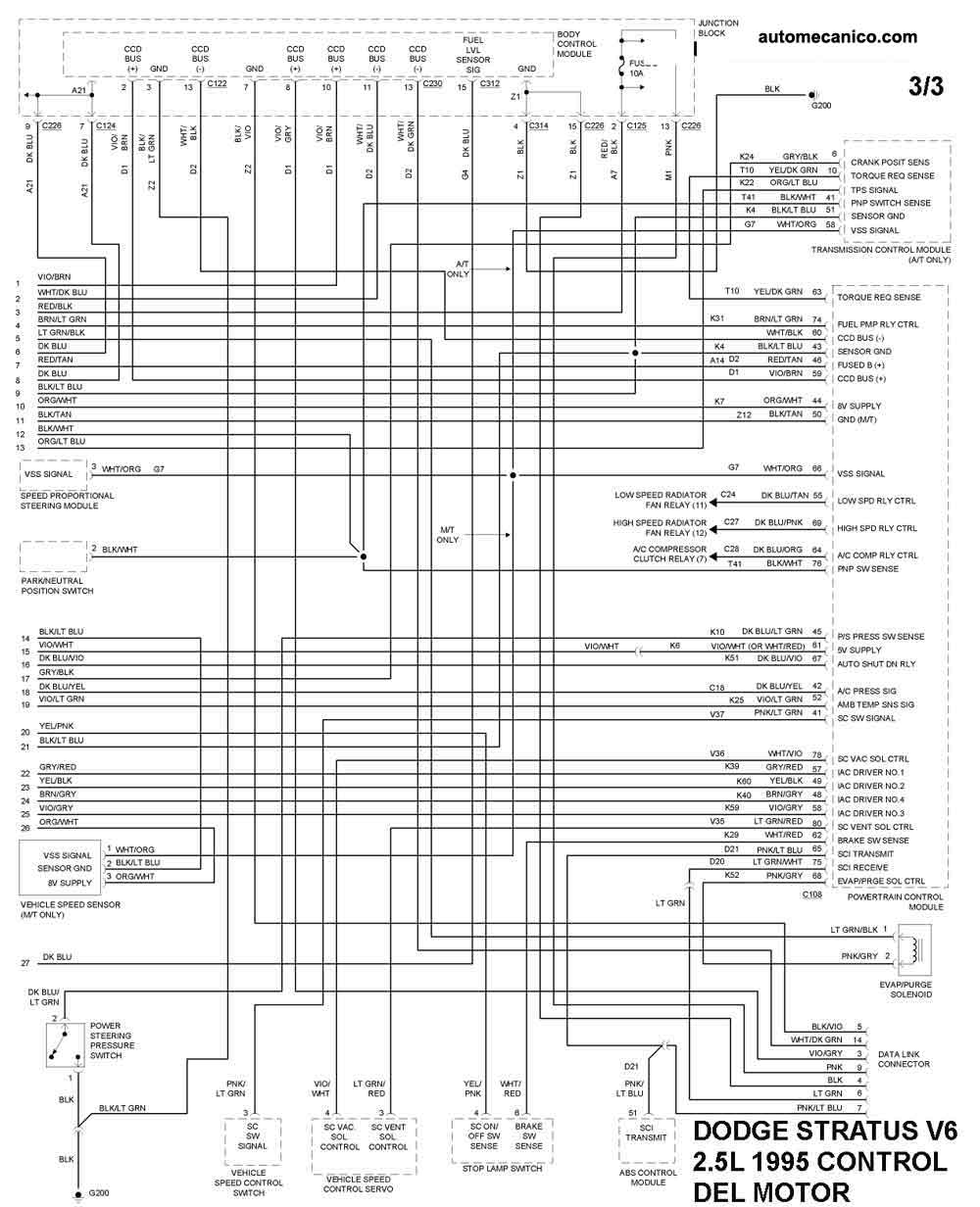

| 1995 | STRATUS 2.5 V6. 3/3 | CONTROL DEL MOTOR |
