DIAGRAMAS / ESQUEMAS : EAGLE - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: EAGLE 1995 - |
| YEAR | MODELO | DIAGRAMA |

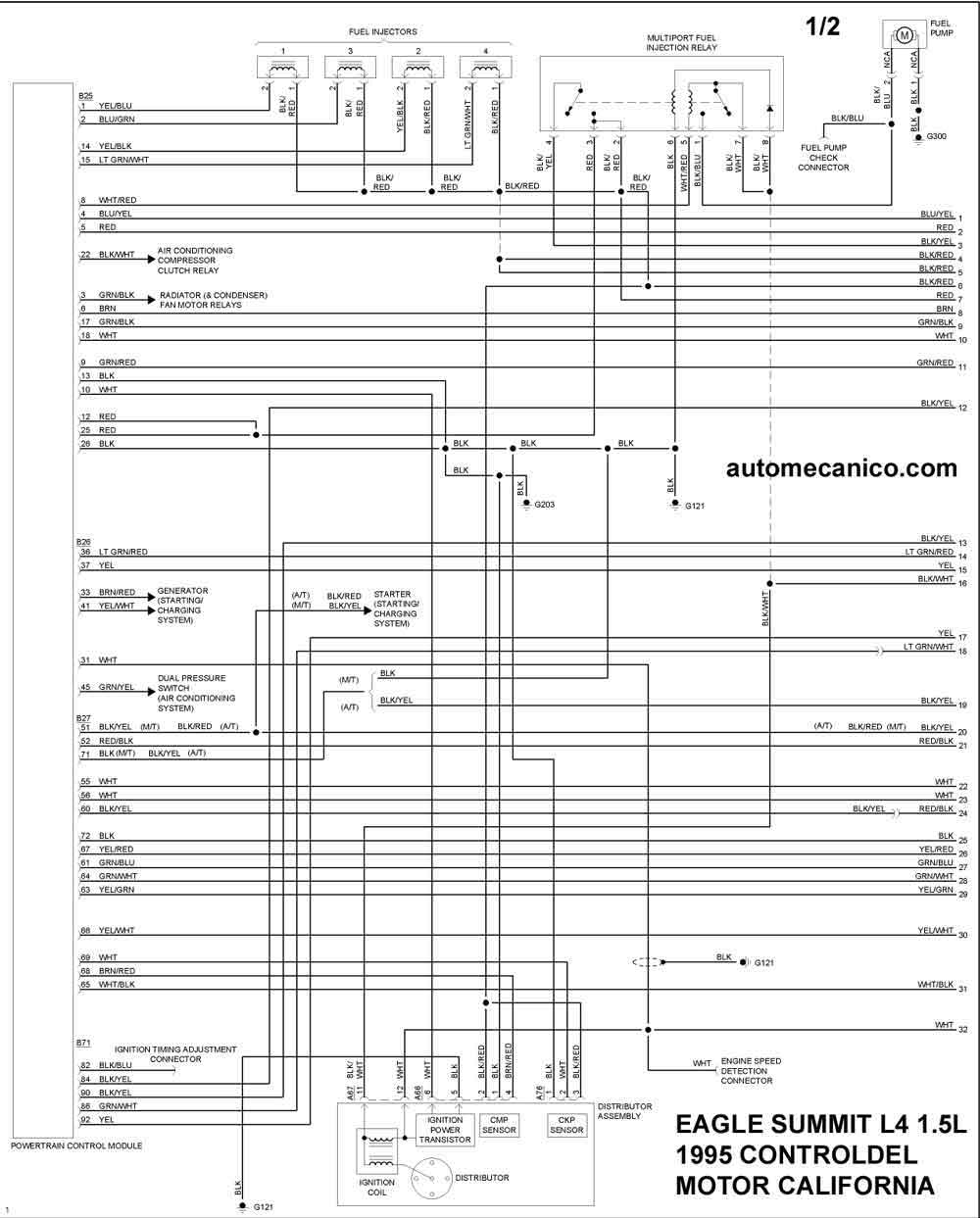

| 1995 | SUMMIT 1.5L L4 Calif.. 1/2 | CONTROL DEL MOTOR |
| 1995 | SUMMIT 1.5L L4 Calif.. 2/2 | CONTROL DEL MOTOR |

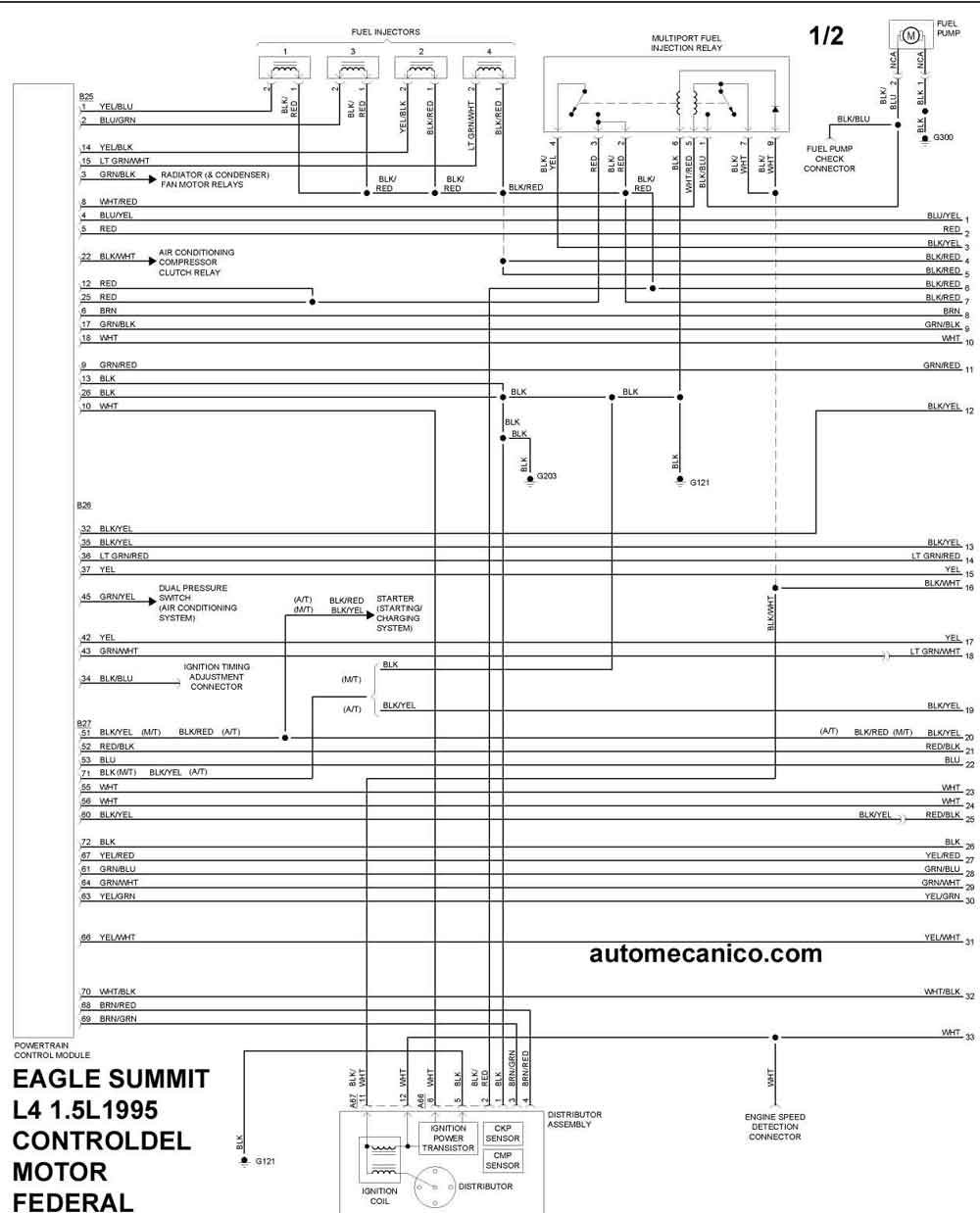

| 1995 | SUMMIT 1.5L L4 Fed. 1/2 | CONTROL DEL MOTOR |

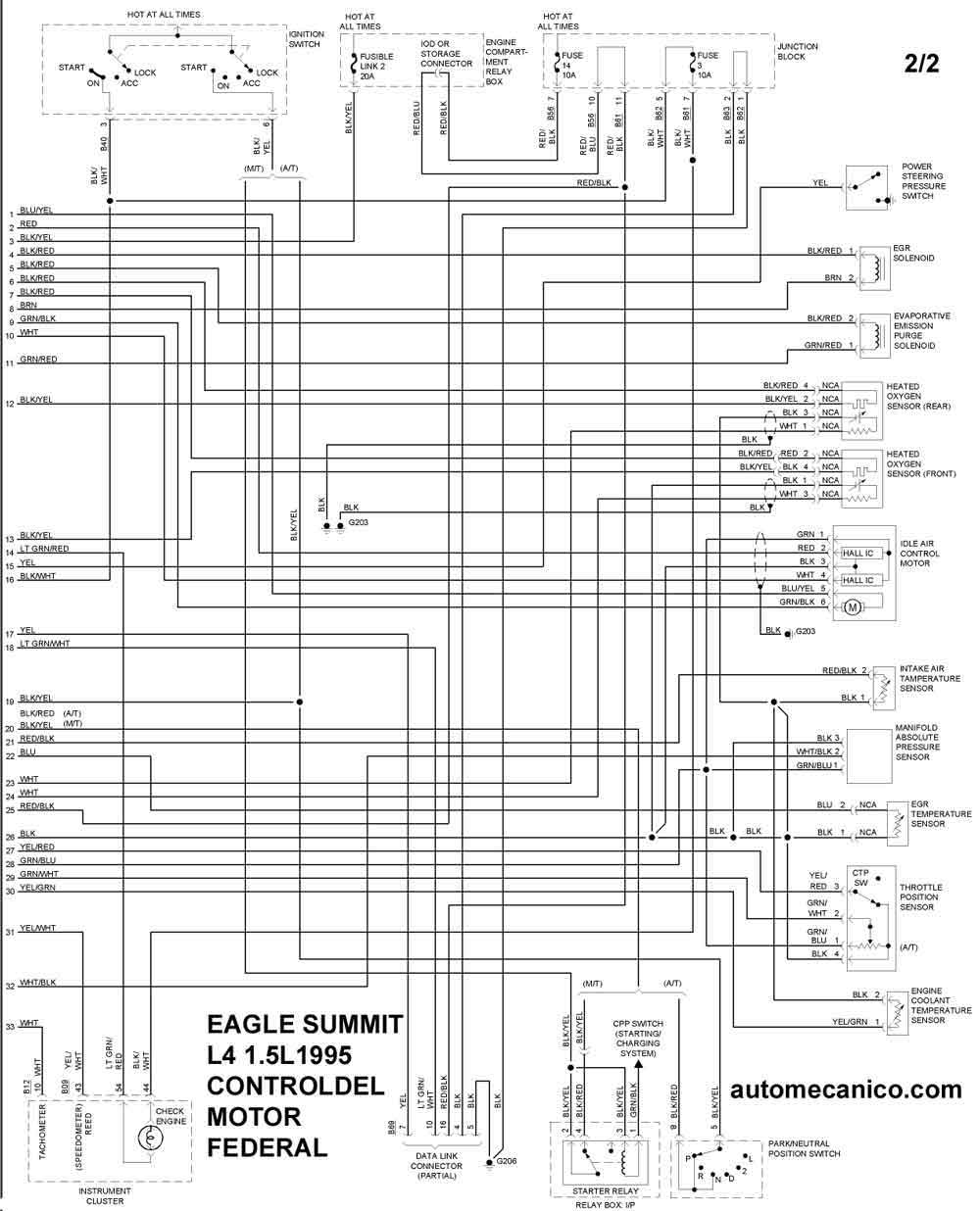

| 1995 | SUMMIT 1.5L L4 Fed. . 2/2 | CONTROL DEL MOTOR |

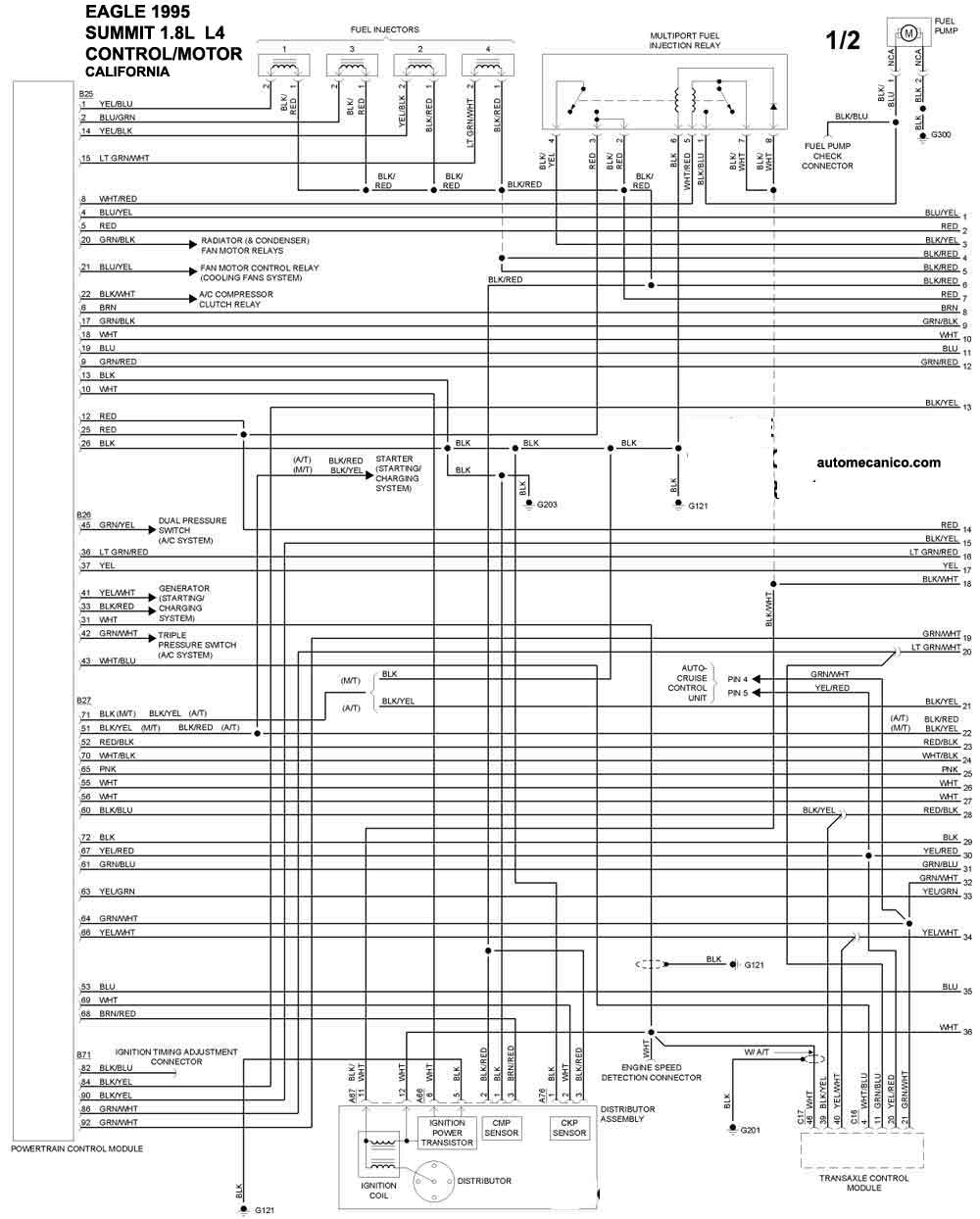

| 1995 | SUMMIT 1.8L L4 Calif.. 1/2 | CONTROL DEL MOTOR |

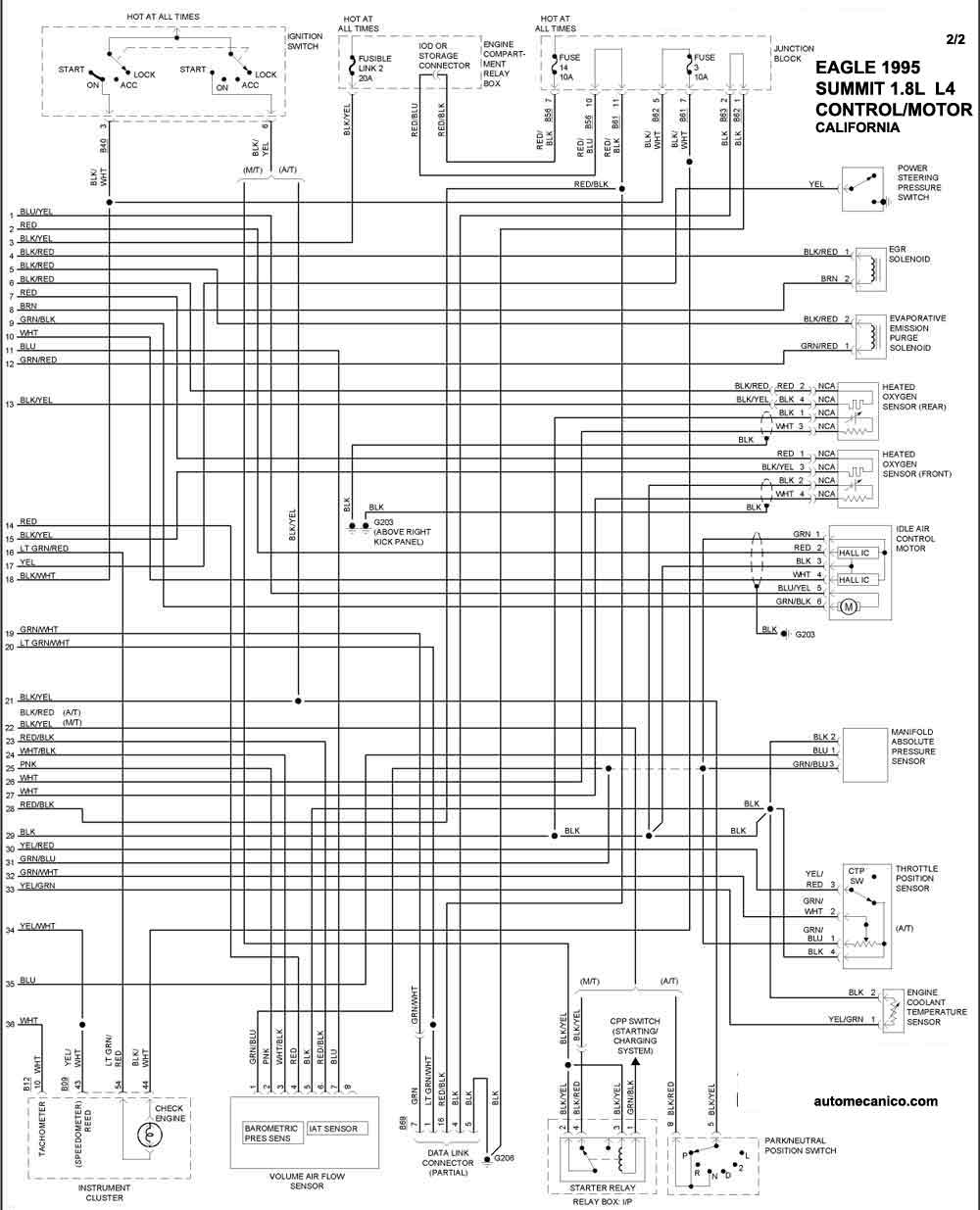

| 1995 | SUMMIT 1.8L L4 Calif. 2/2 | CONTROL DEL MOTOR |

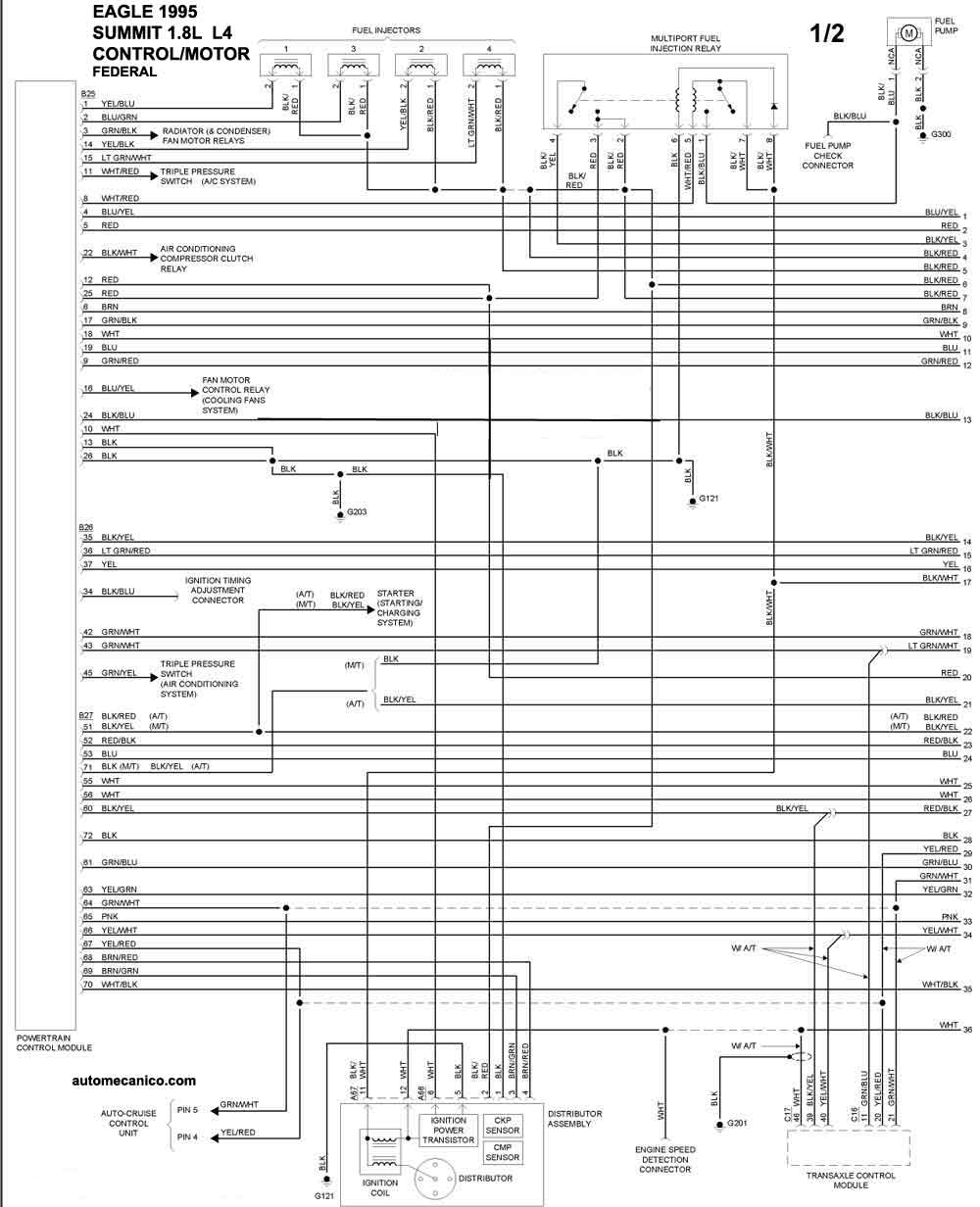

| 1995 | SUMMIT 1.8L L4 Fed . 1/2 | CONTROL DEL MOTOR |

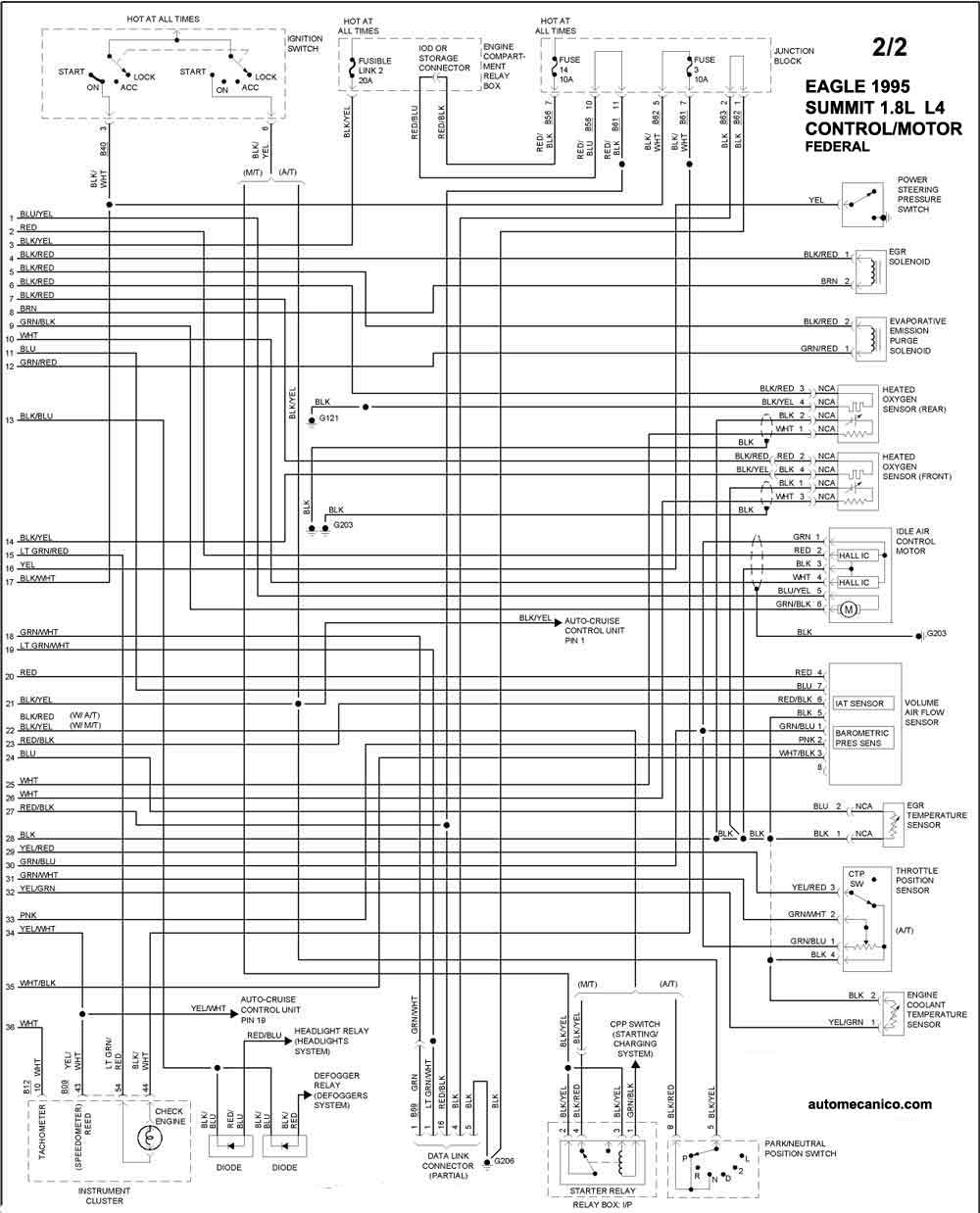

| 1995 | SUMMIT 1.8L L4 Fed . 2/2 | CONTROL DEL MOTOR |

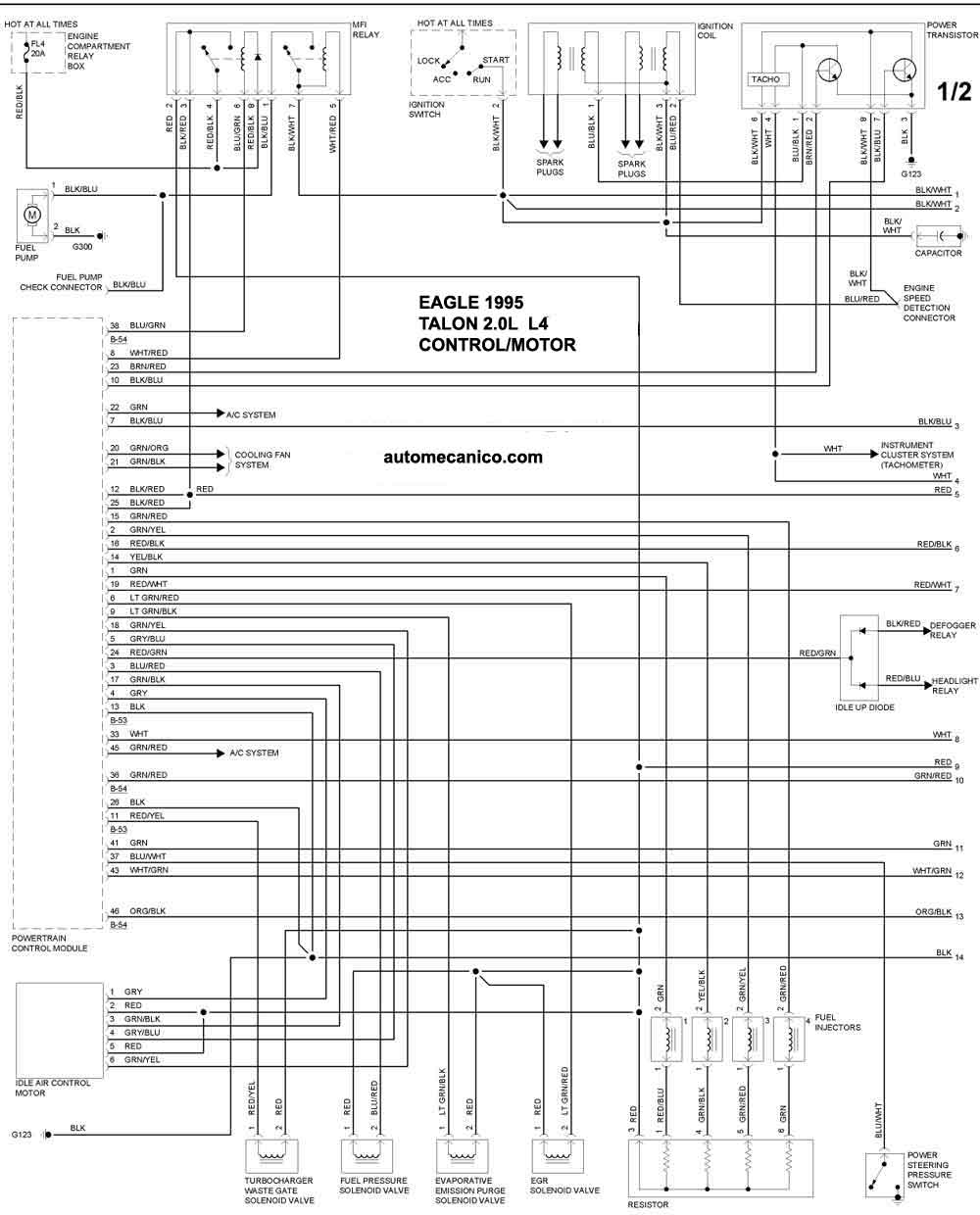

| 1995 | TALON 2.0L L4 . 1/2 | CONTROL DEL MOTOR |

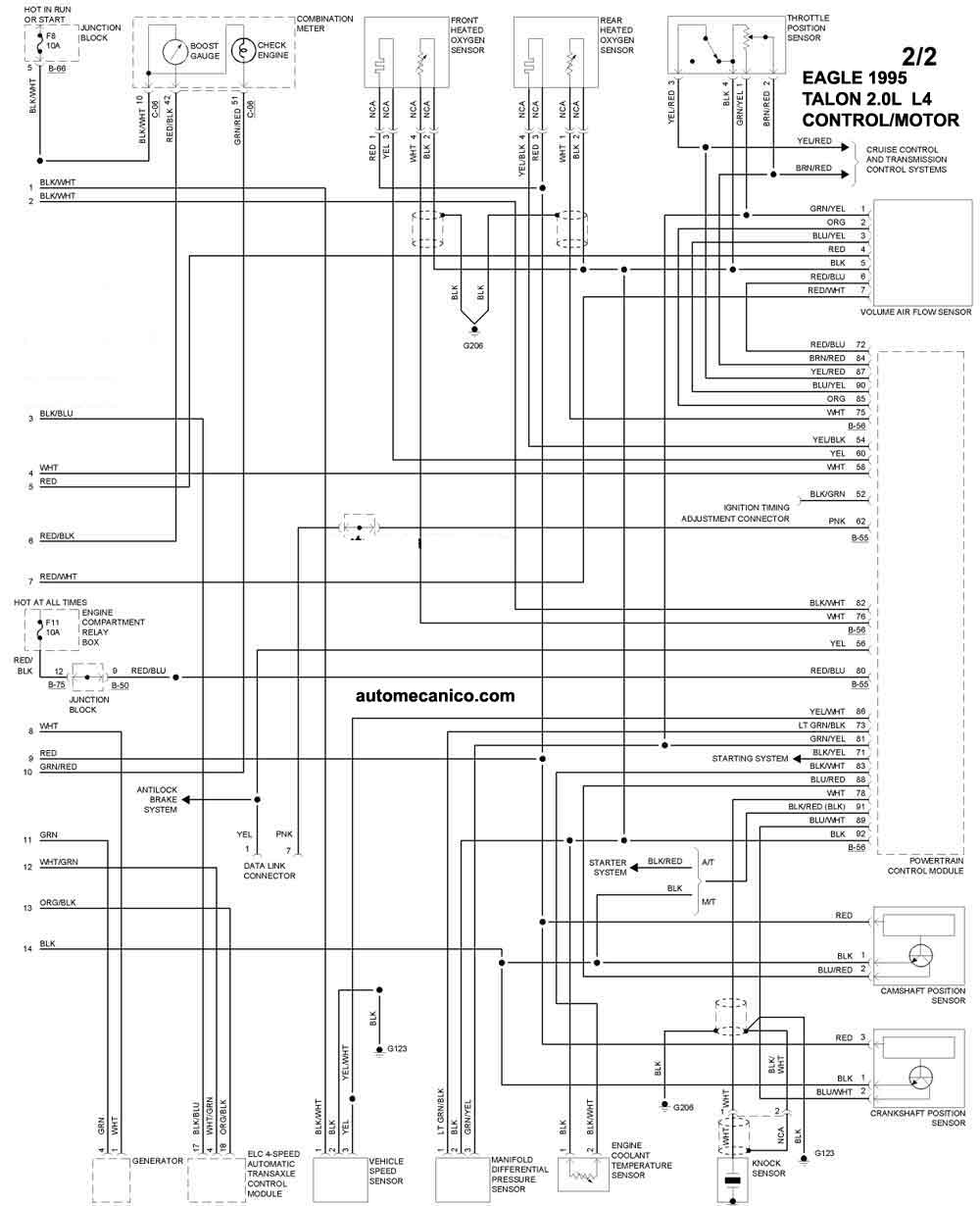

| 1995 | TALON 2.0L L4. 2/2 | CONTROL DEL MOTOR |

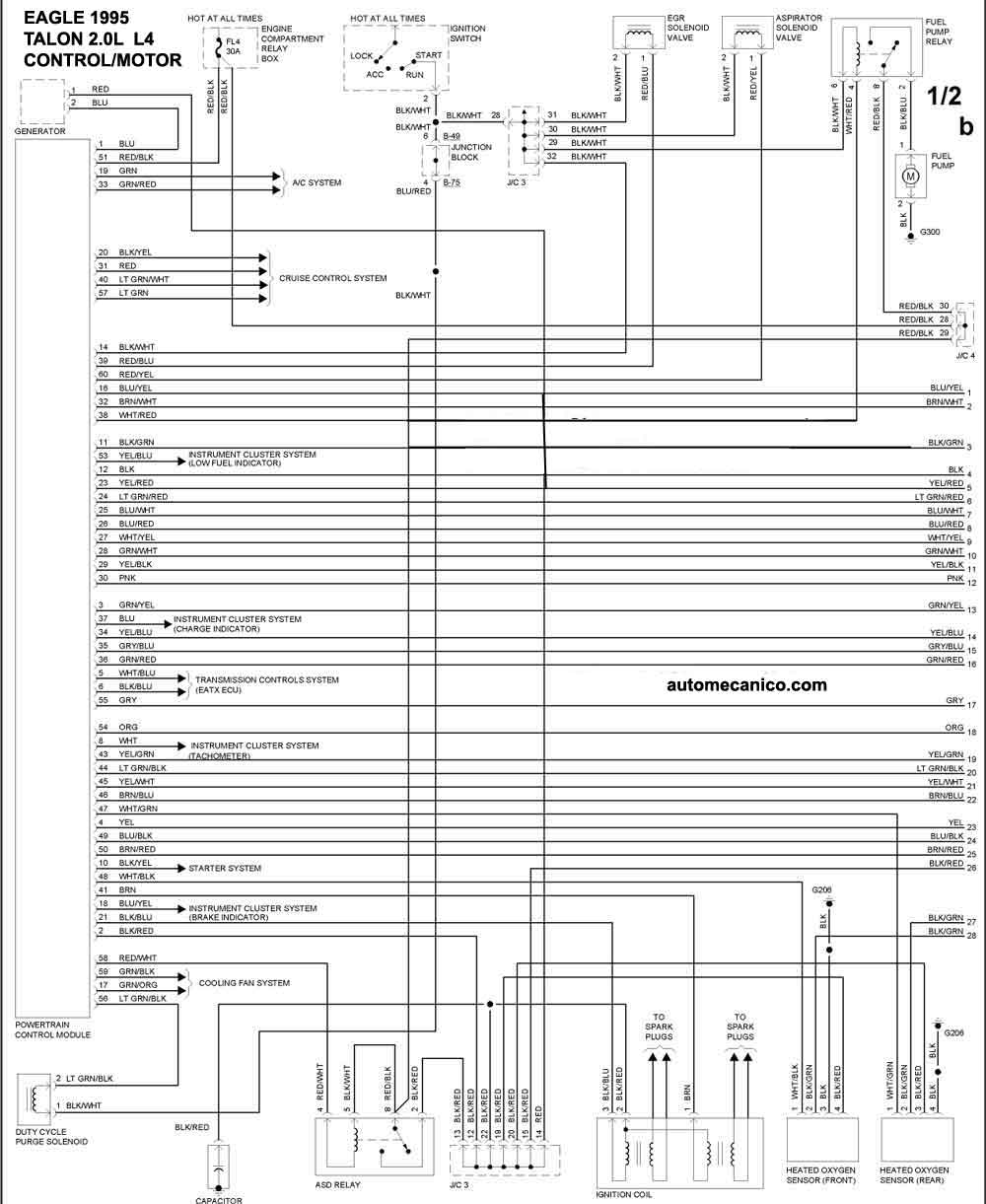

| 1995 | TALON 2.0L L4. 1/2 b | CONTROL DEL MOTOR |

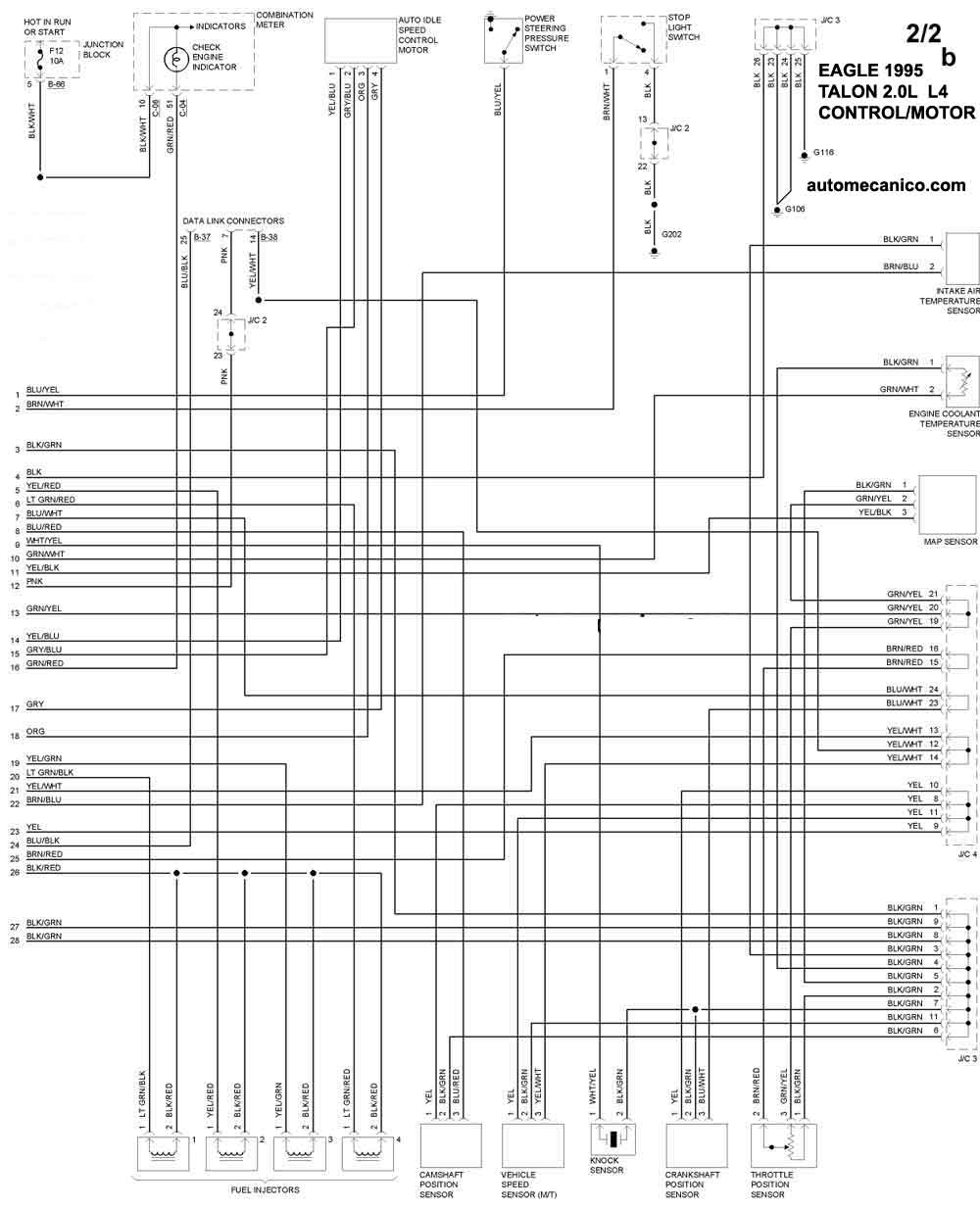

| 1995 | TALON 2.0L L4. 2/2 b | CONTROL DEL MOTOR |

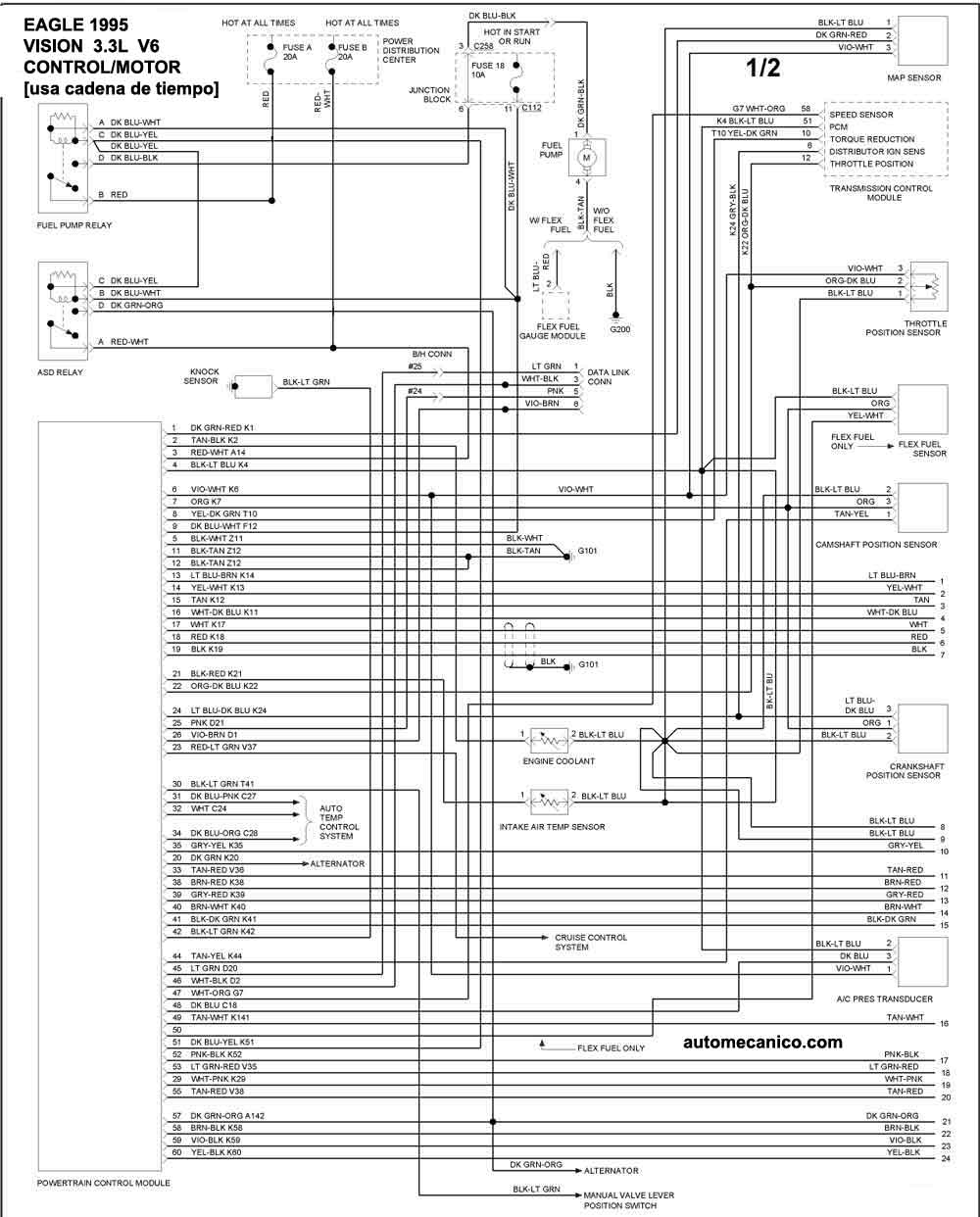

| 1995 | VISION 3.3L V6. 1/2 | CONTROL DEL MOTOR |

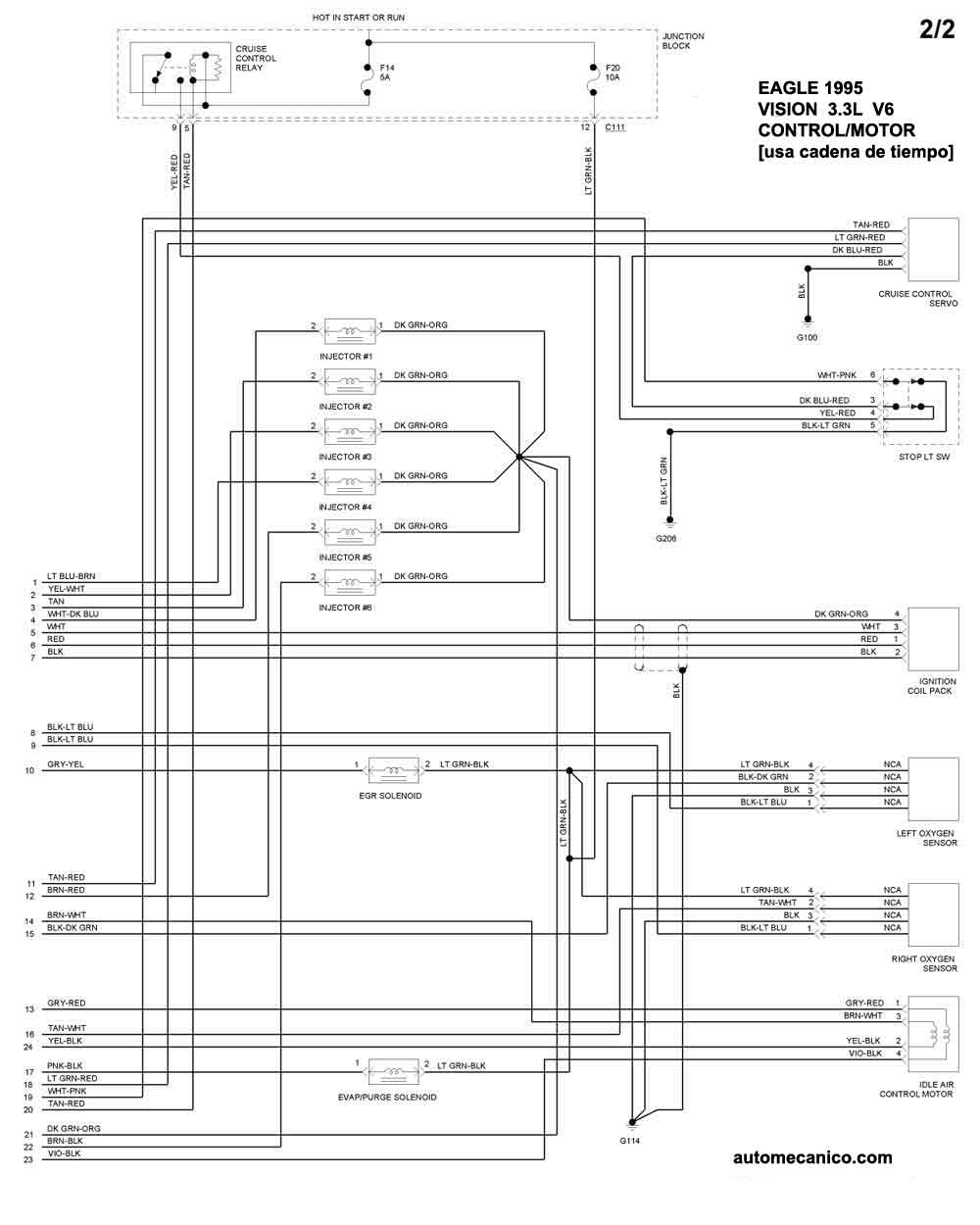

| 1995 | VISION 3.3L V6. 2/2 | CONTROL DEL MOTOR |

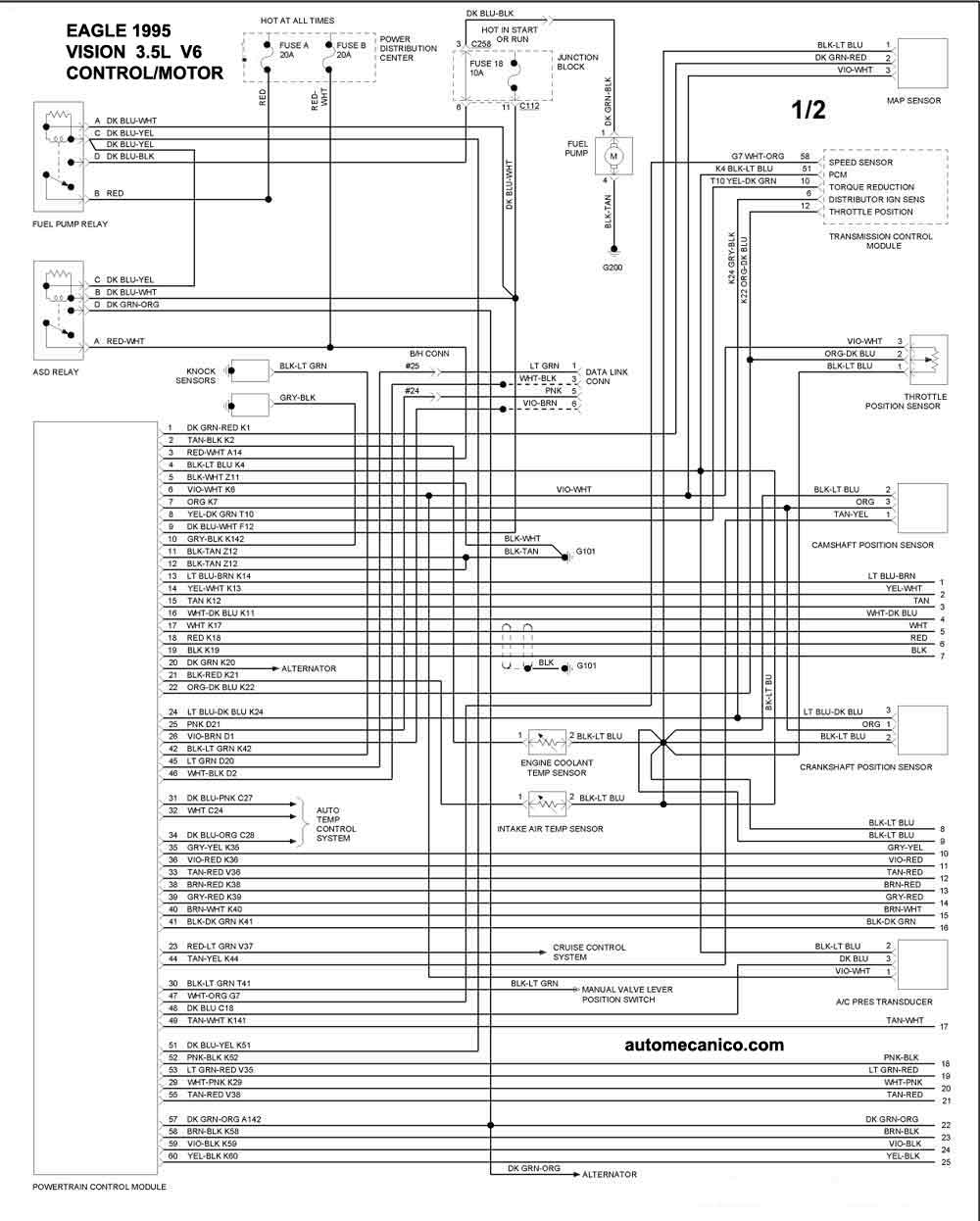

| 1995 | VISION 3.5L V6. 1/2 | CONTROL DEL MOTOR |

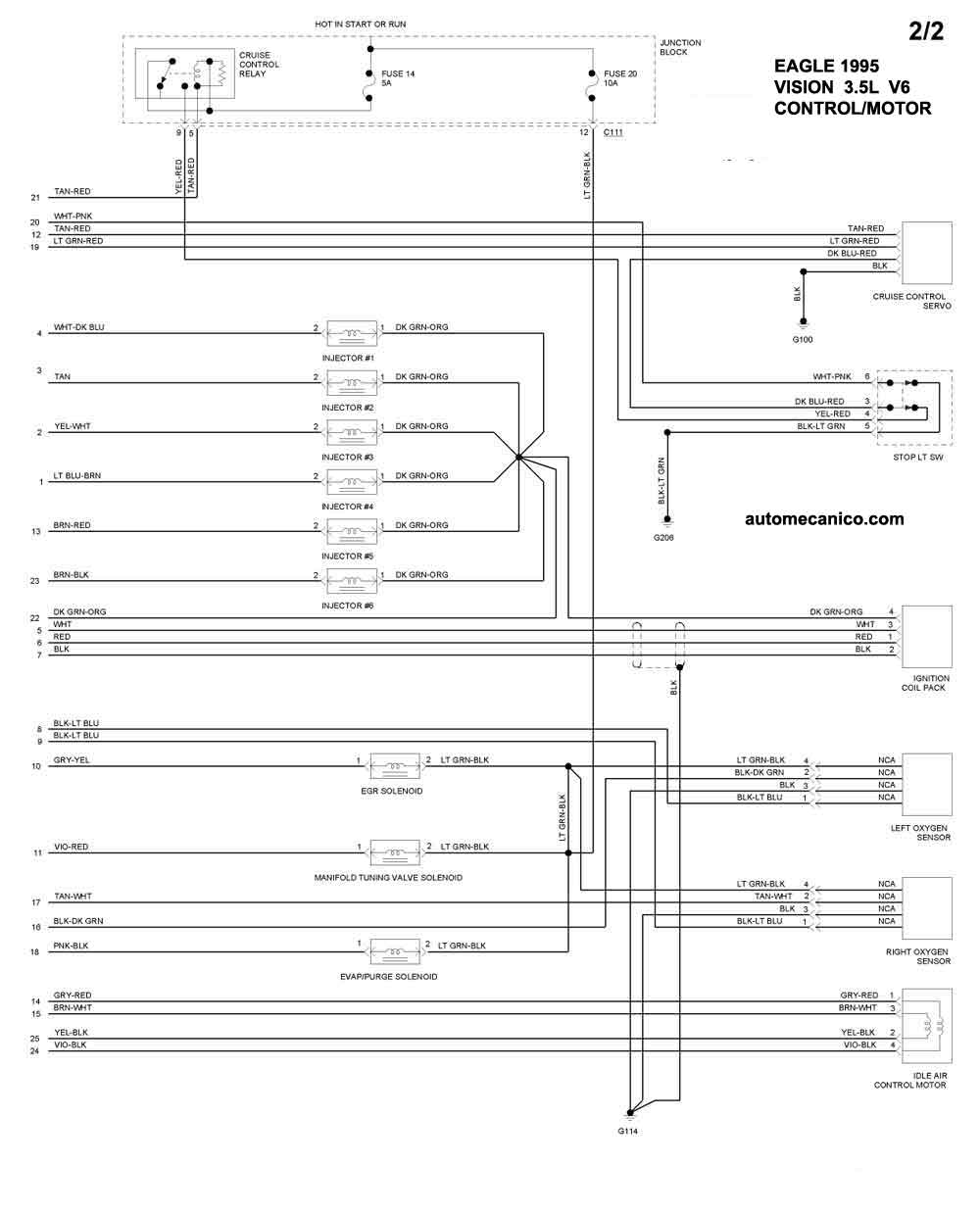

| 1995 | VISION 3.5L V6. 2/2 | CONTROL DEL MOTOR |
