DIAGRAMAS / ESQUEMAS : FORD - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: FORD 1995 - |
| YEAR | MODELO | DIAGRAMA |

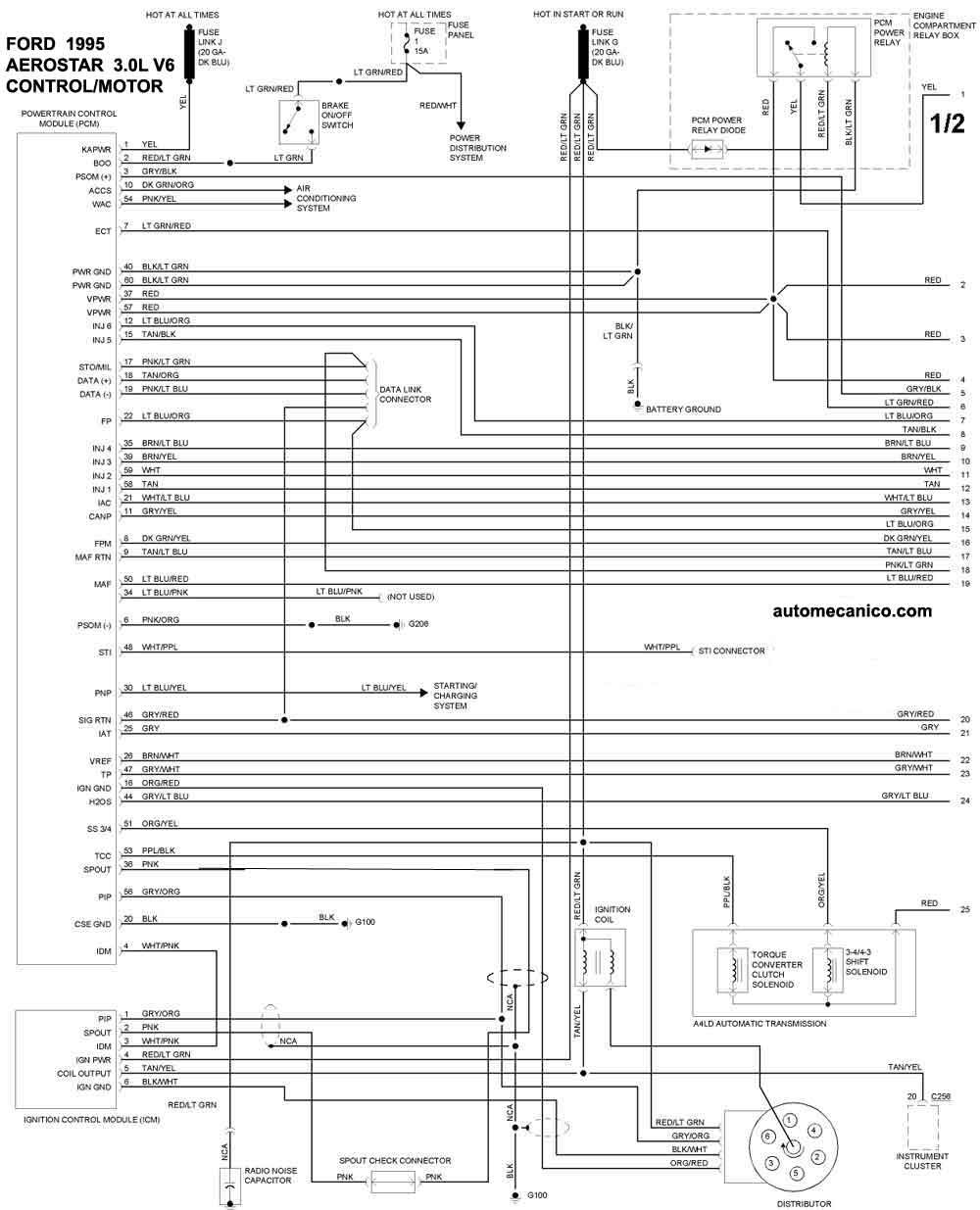

| 1995 | AEROSTAR 3.0L V6. 1/2 | CONTROL DEL MOTOR |

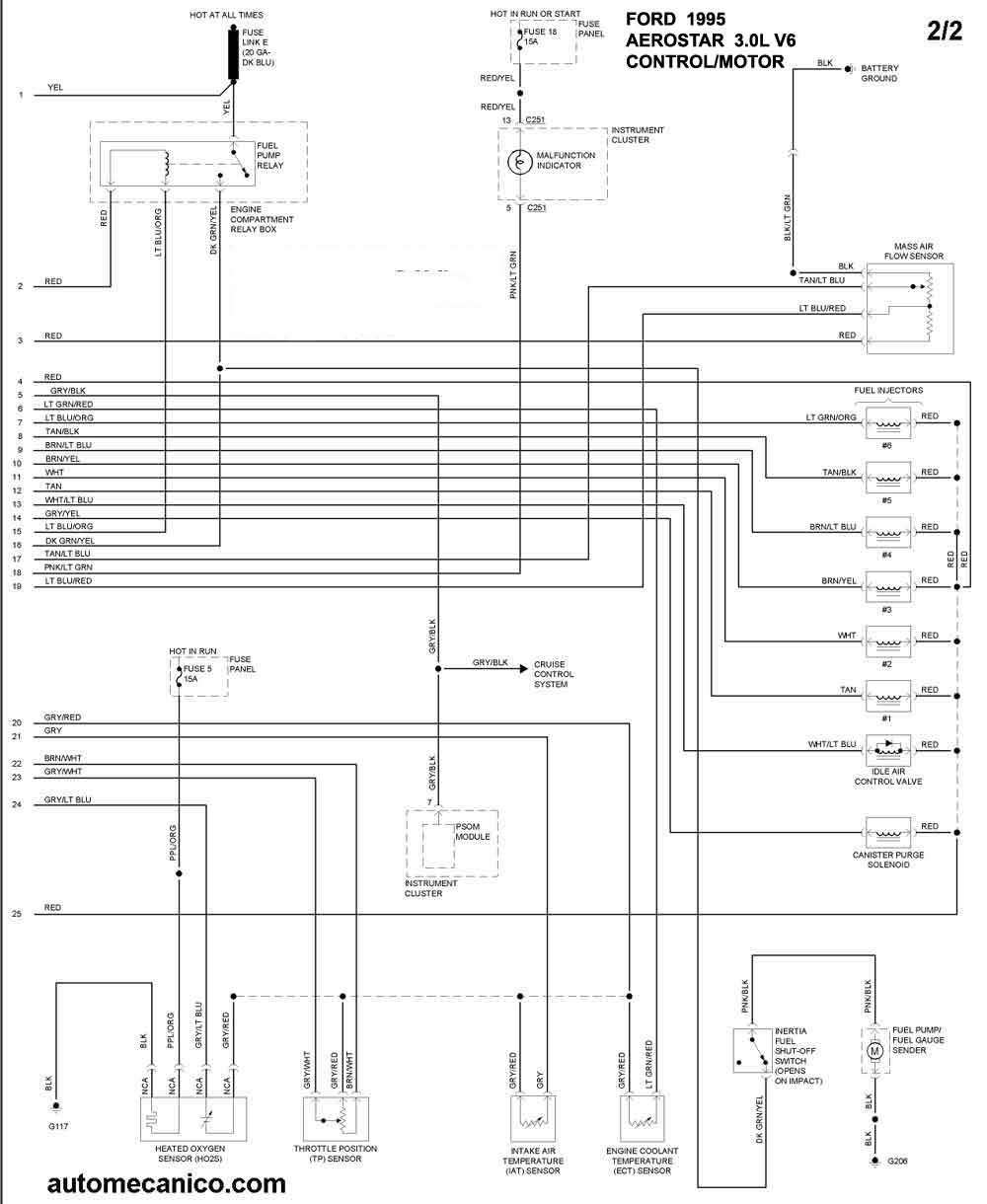

| 1995 | AEROSTAR 3.0L V6. 2/2 | CONTROL DEL MOTOR |
| 1995 | AEROSTAR 4.0L V6 1/2 | CONTROL DEL MOTOR |

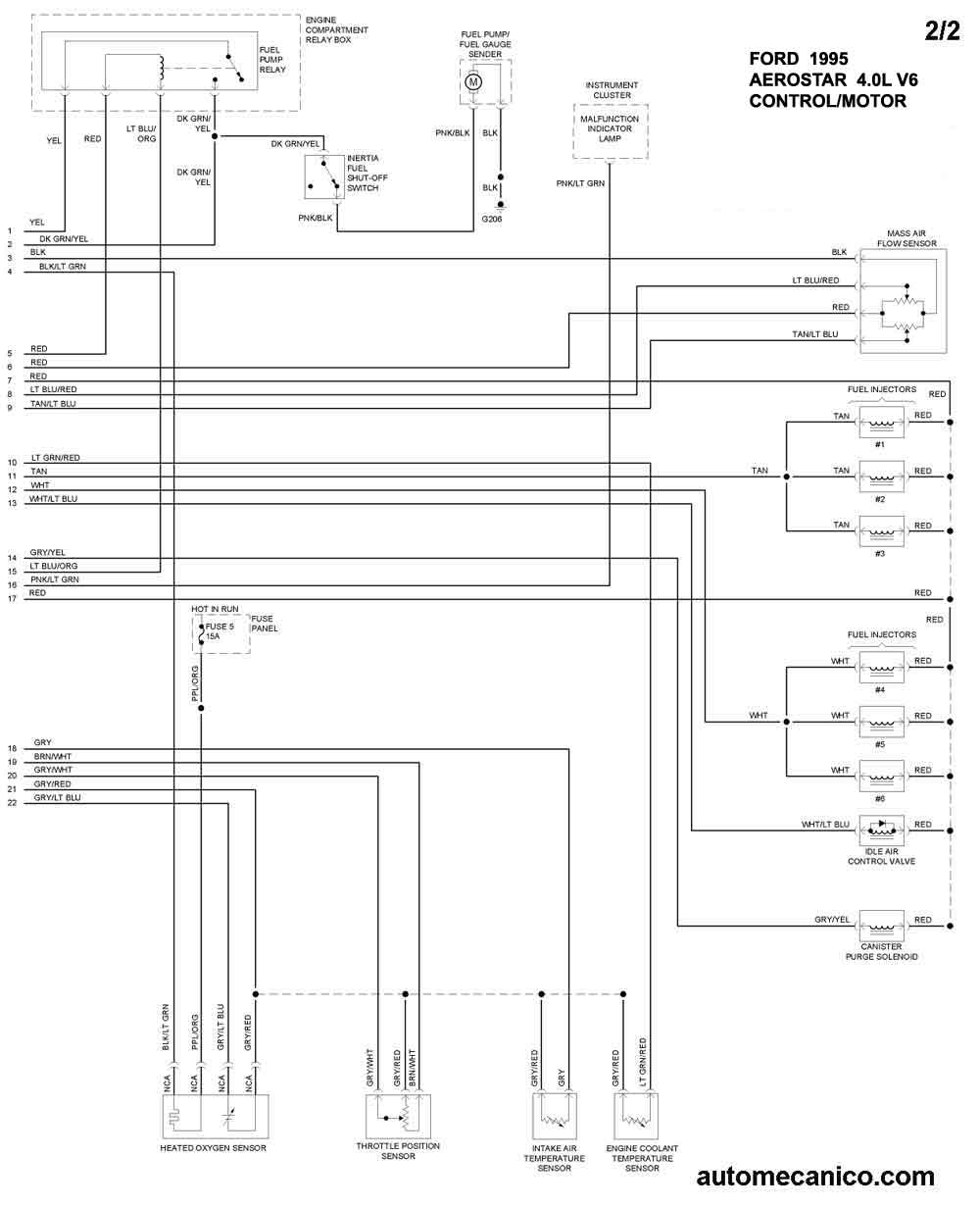

| 1995 | AEROSTAR 4.0L V6. 2/2 | CONTROL DEL MOTOR |
| 1995 | ASPIRE 1.3L L4. 1/2 | CONTROL DEL MOTOR |

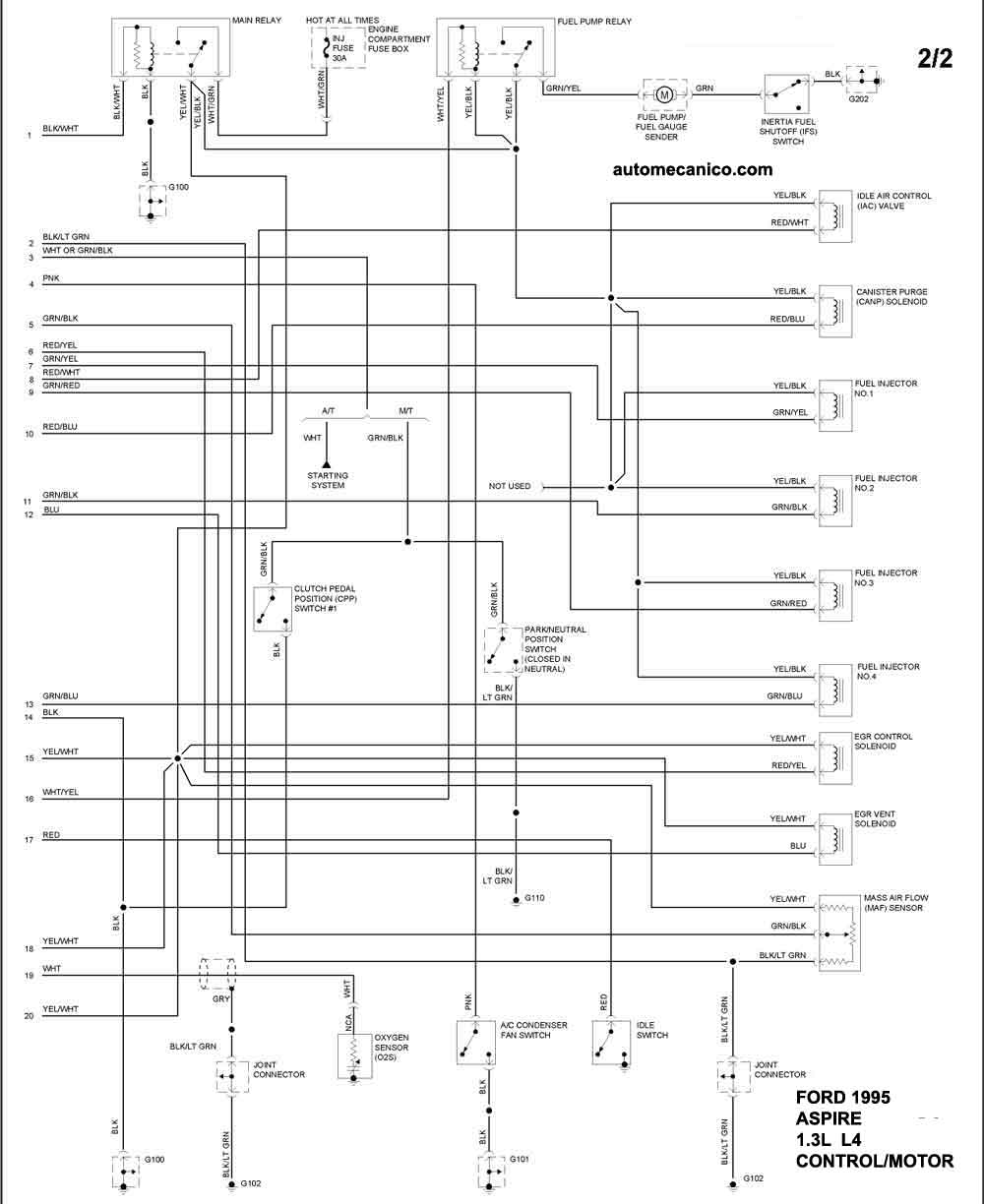

| 1995 | ASPIRE 1.3L L4. 2/2 | CONTROL DEL MOTOR |

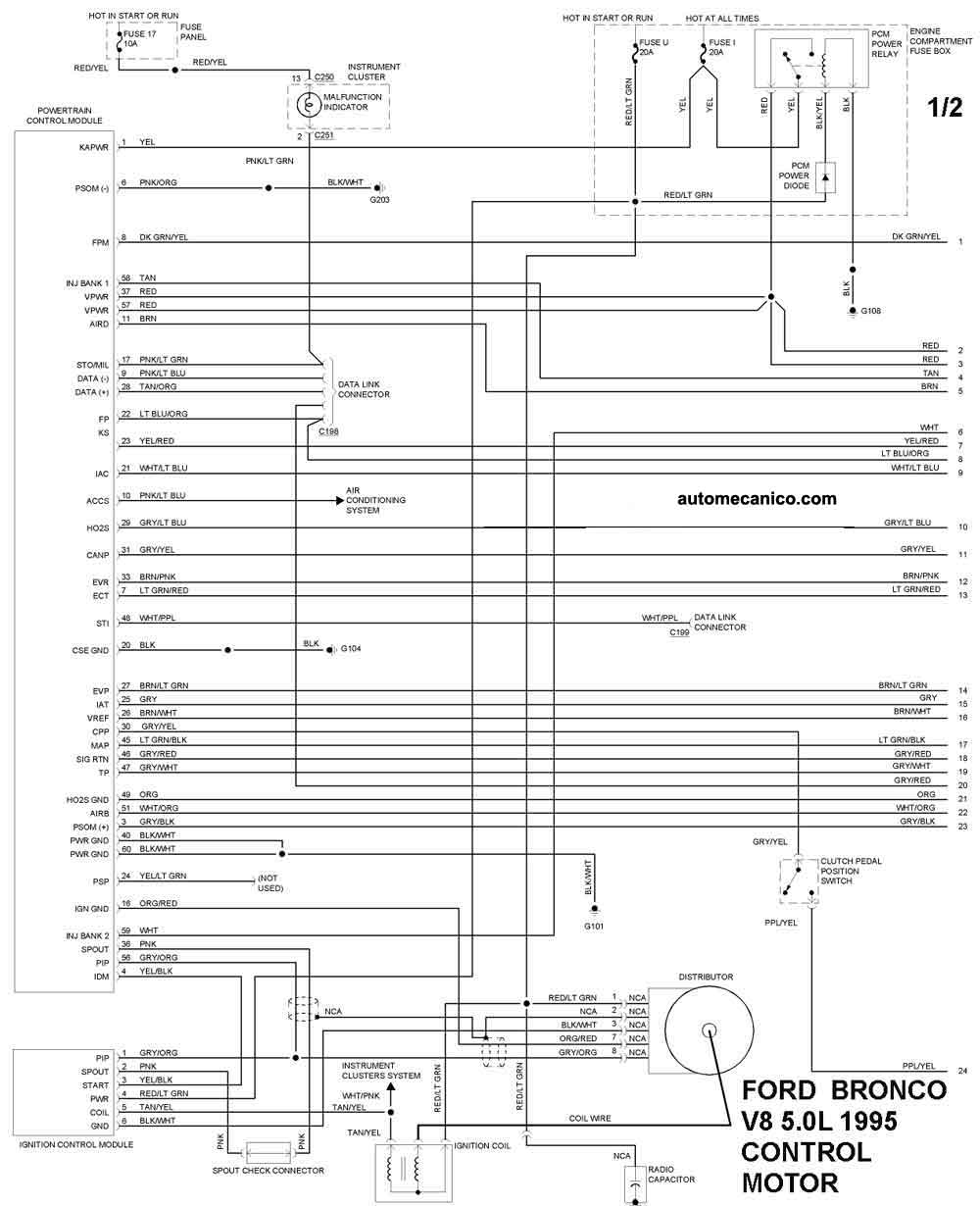

| 1995 | BRONCO 5.0L V8 1/2 | CONTROL DEL MOTOR |

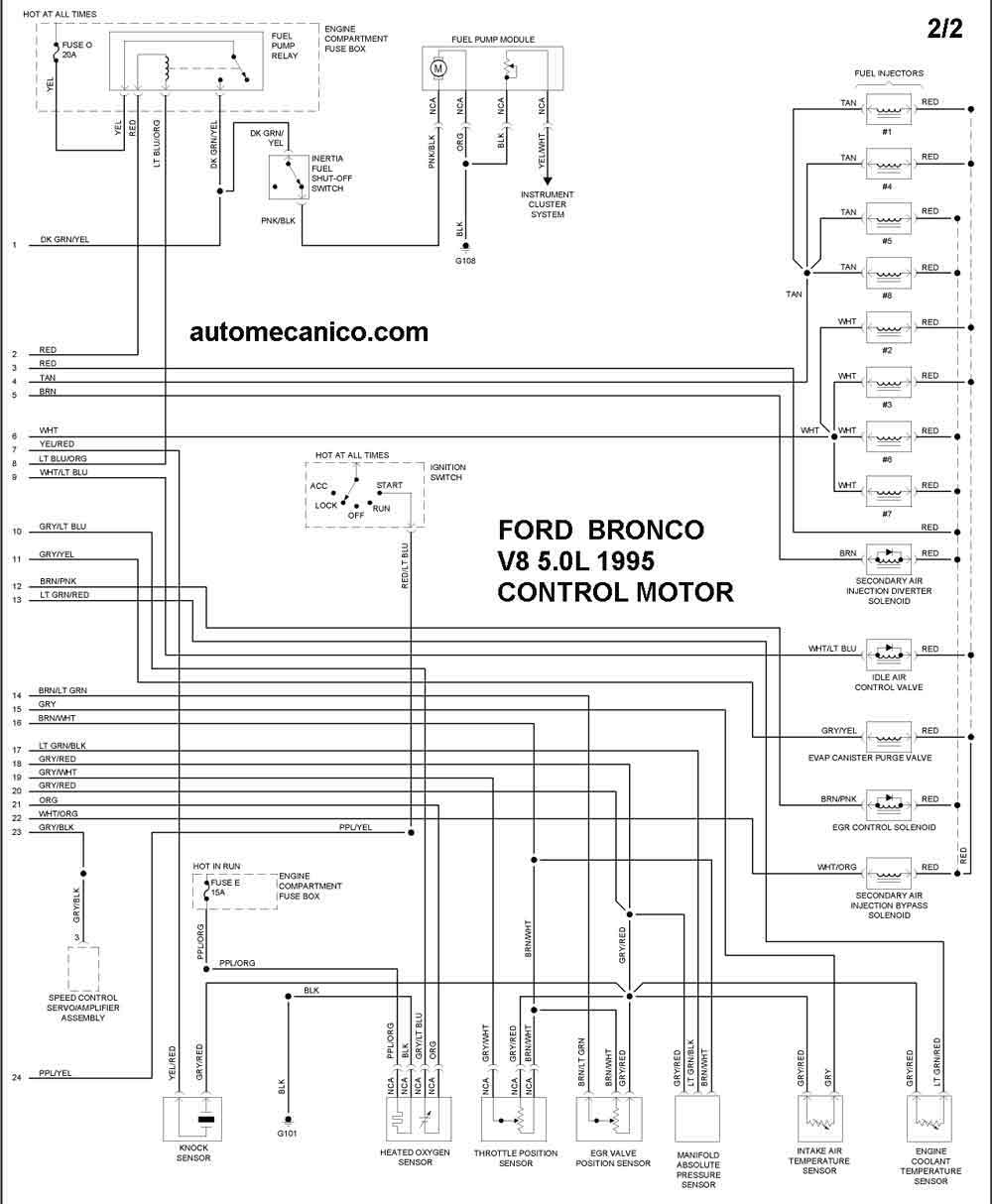

| 1995 | BRONCO 5.0L V8. 2/2 | CONTROL DEL MOTOR |
| 1995 | BRONCO 5.0L V8 T/ 4R70W. 1/2 | CONTROL DEL MOTOR |
| 1995 | BRONCO 5.0L V8 T/ 4R70W 2/2 | CONTROL DEL MOTOR |
| 1995 | BRONCO 5.0L V8 T/ E40D. 1/2 | CONTROL DEL MOTOR |

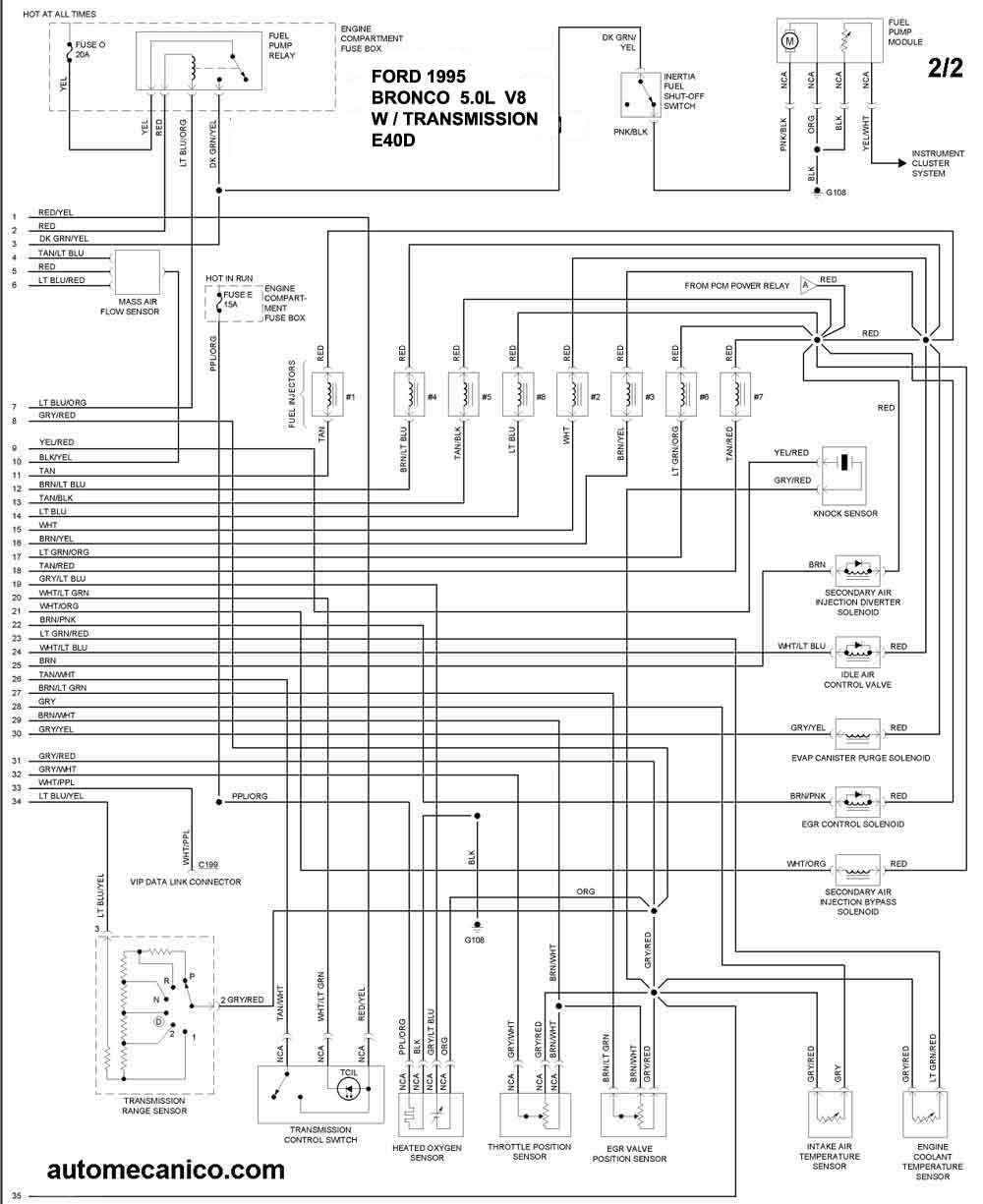

| 1995 | BRONCO 5.0L V8 T/ E40D. 2/2 | CONTROL DEL MOTOR |
| 1995 | BRONCO 5.8L V8 Calif 1/2 | CONTROL DEL MOTOR |

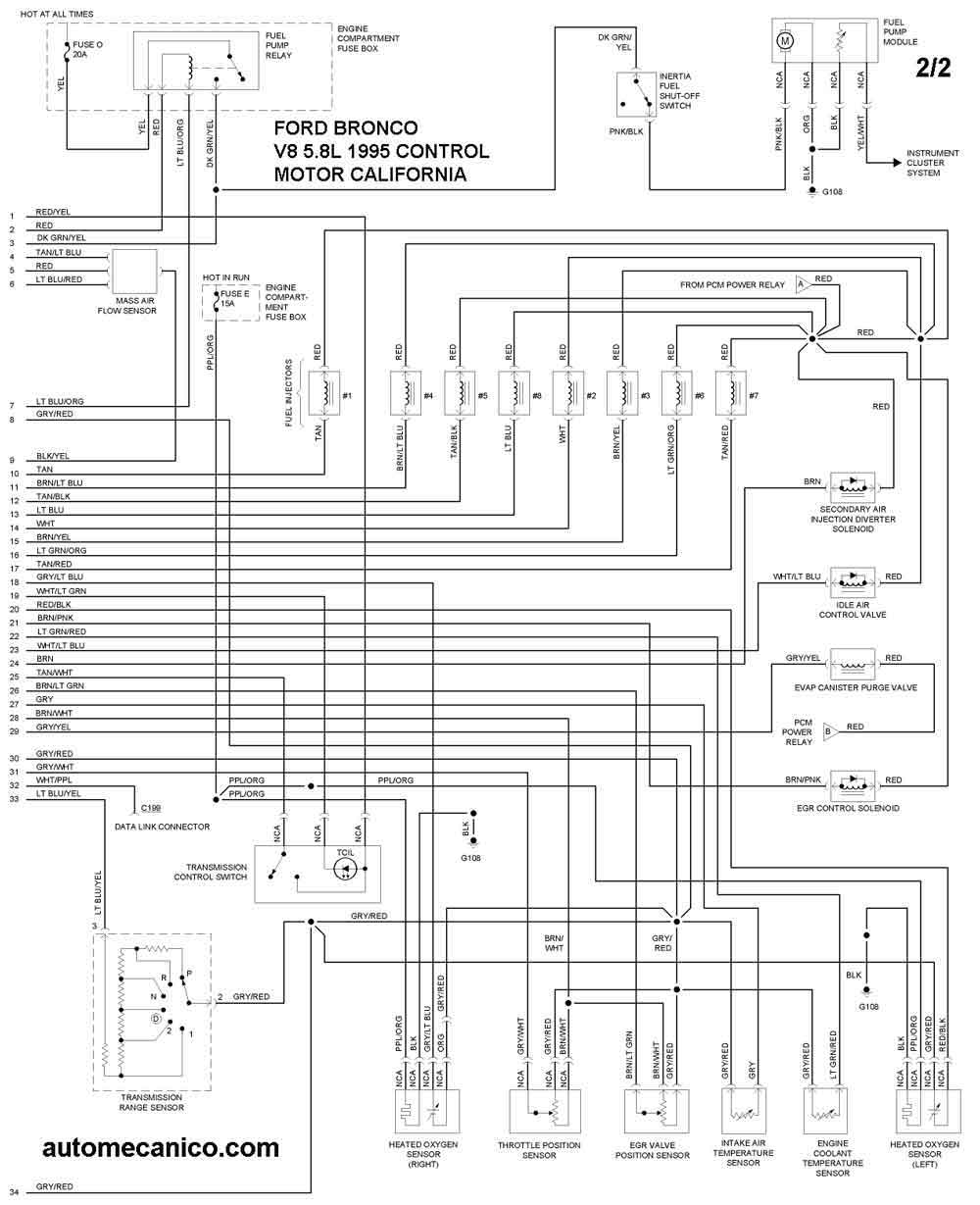

| 1995 | BRONCO 5.8L V8 Calif. 2/2 | CONTROL DEL MOTOR |
| 1995 | BRONCO 5.8L V8. 1/2 | CONTROL DEL MOTOR |

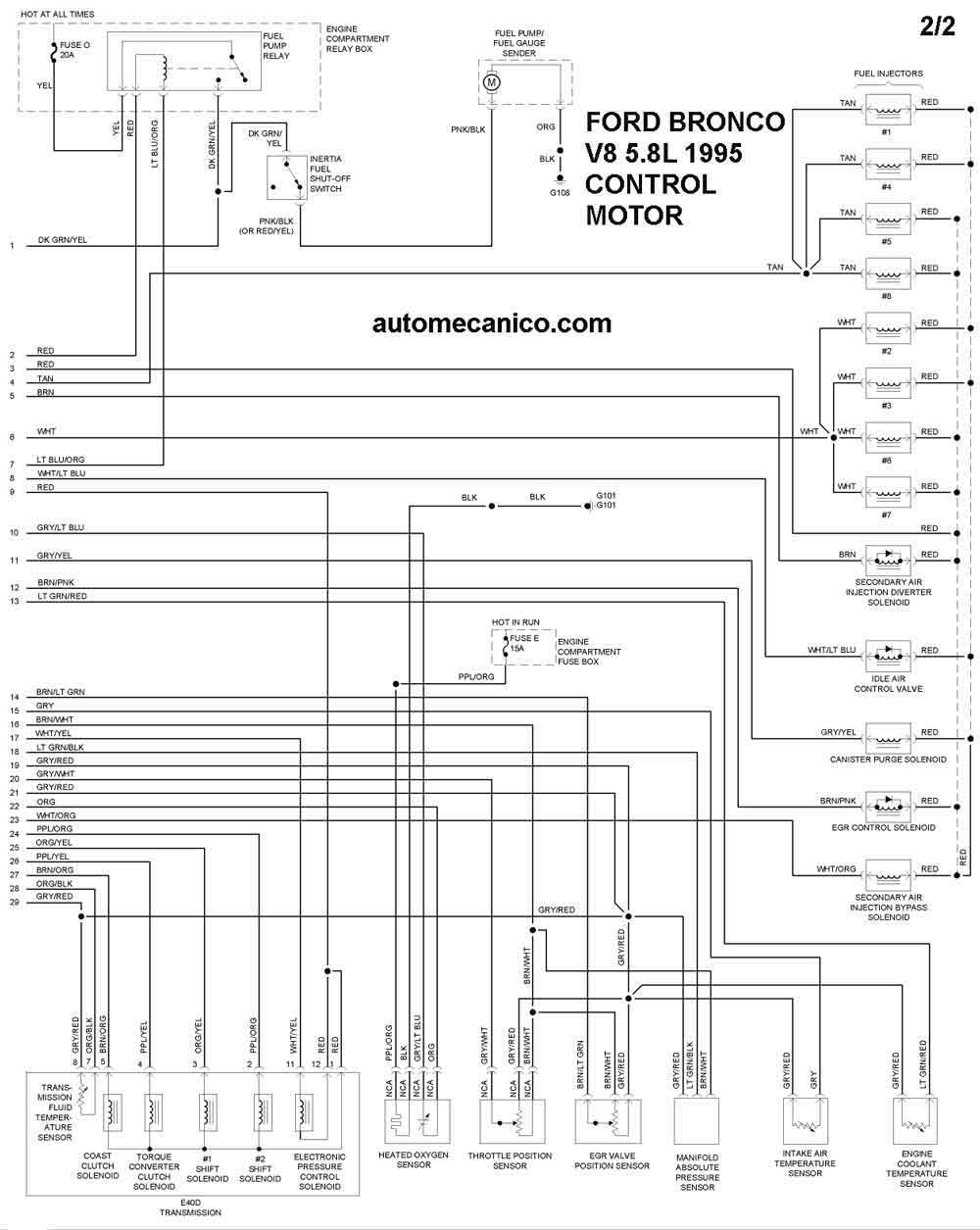

| 1995 | BRONCO 5.8L V8. 2/2 | CONTROL DEL MOTOR |
