DIAGRAMAS / ESQUEMAS : FORD - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: FORD 1995 - |
| YEAR | MODELO | DIAGRAMA |

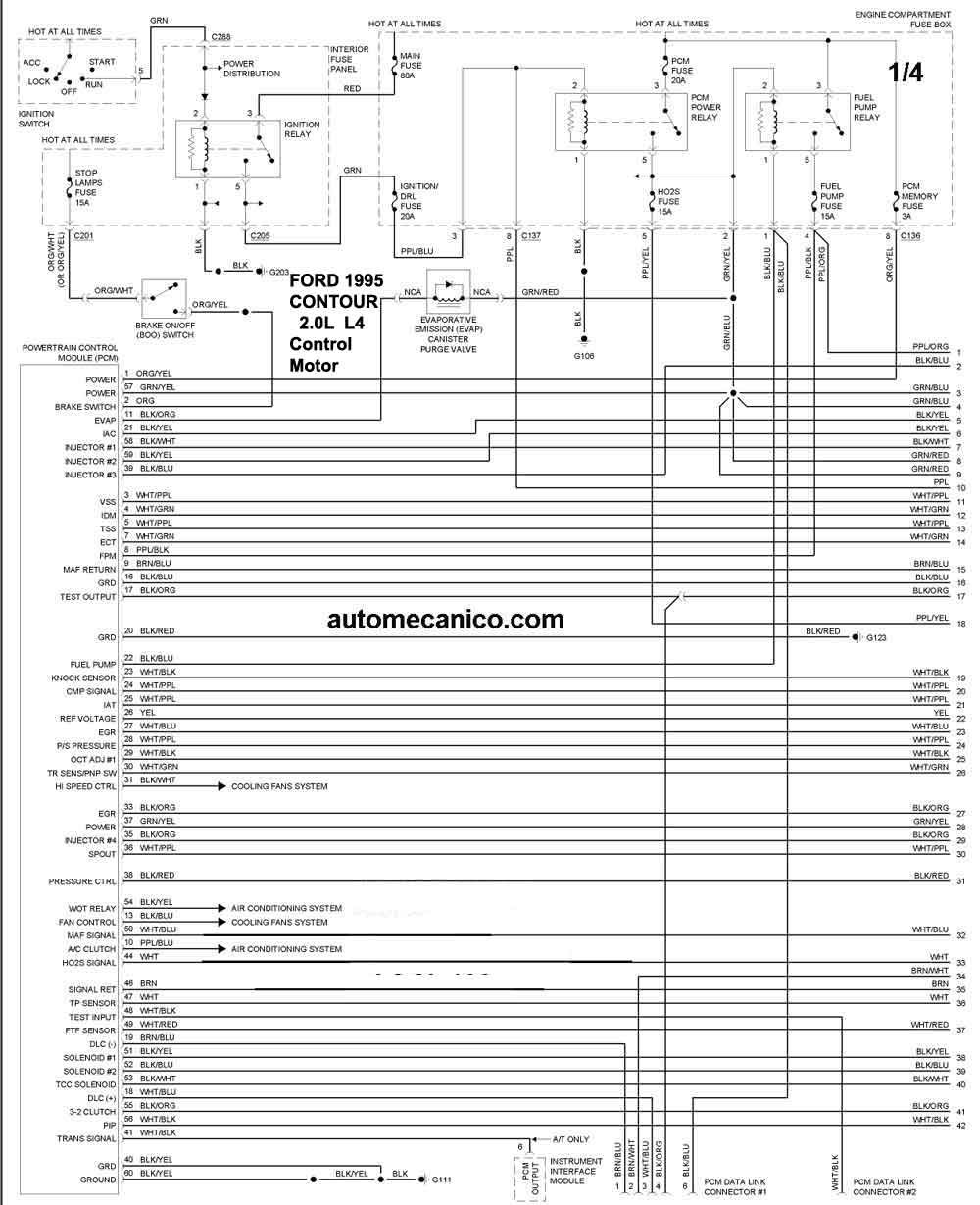

| 1995 | CONTOUR 2.0L L4 1/4 | CONTROL DEL MOTOR |
| 1995 | CONTOUR 2.0L L4. 2/4 | CONTROL DEL MOTOR |

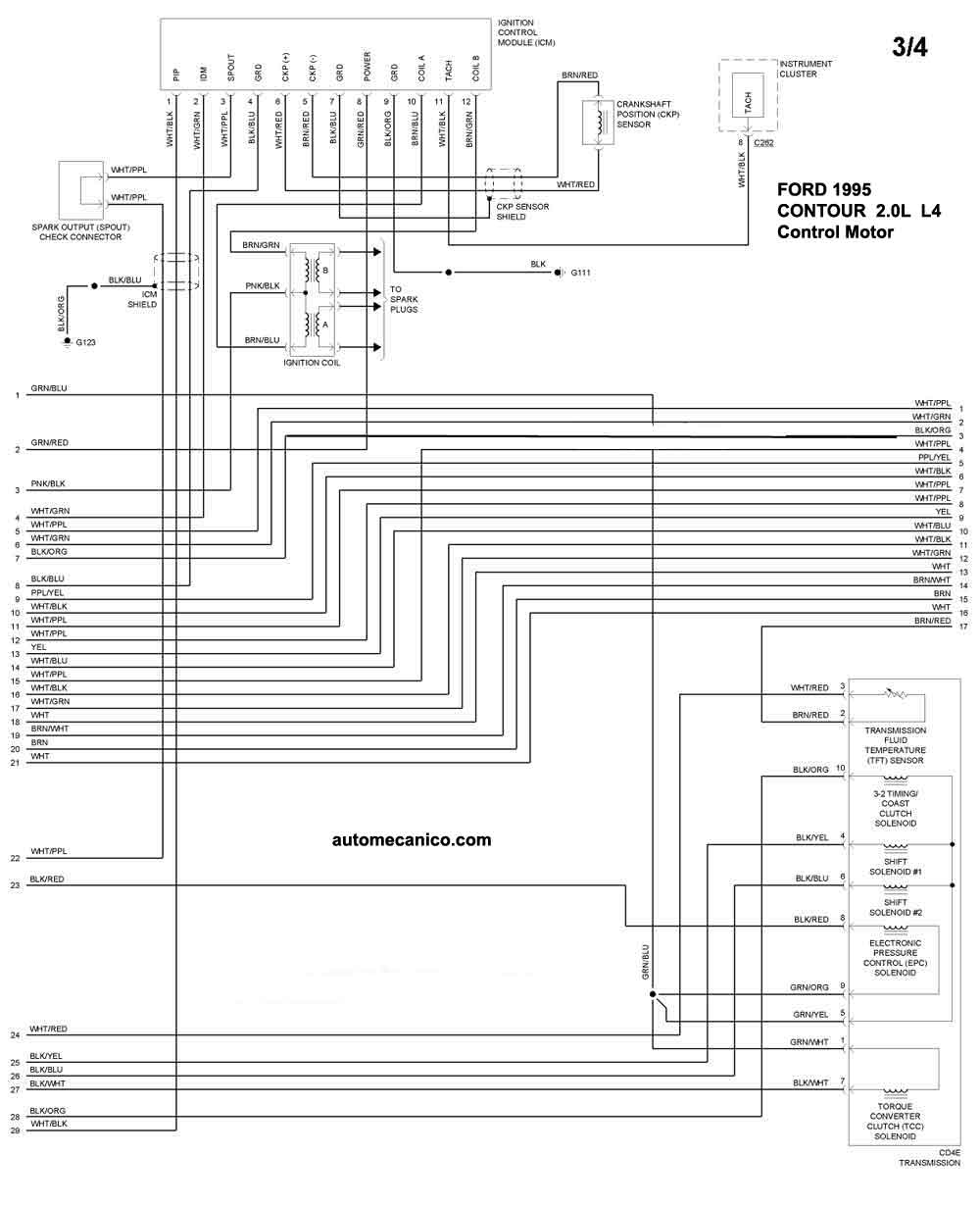

| 1995 | CONTOUR 2.0L L4. 3/4 | CONTROL DEL MOTOR |

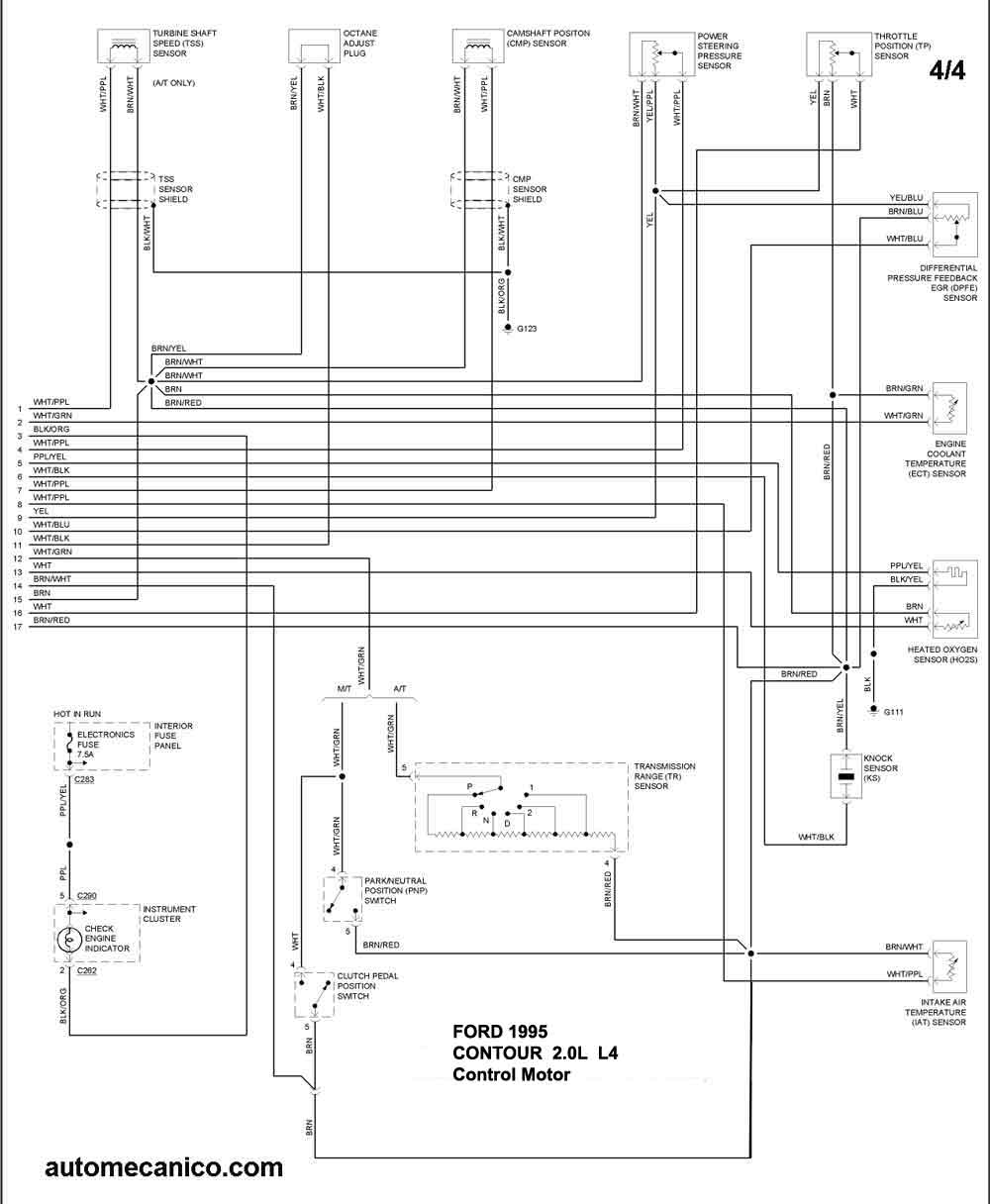

| 1995 | CONTOUR 2.0L L4. 4/4 | CONTROL DEL MOTOR |
| 1995 | CONTOUR 2.5L V6. 1/4 | CONTROL DEL MOTOR |

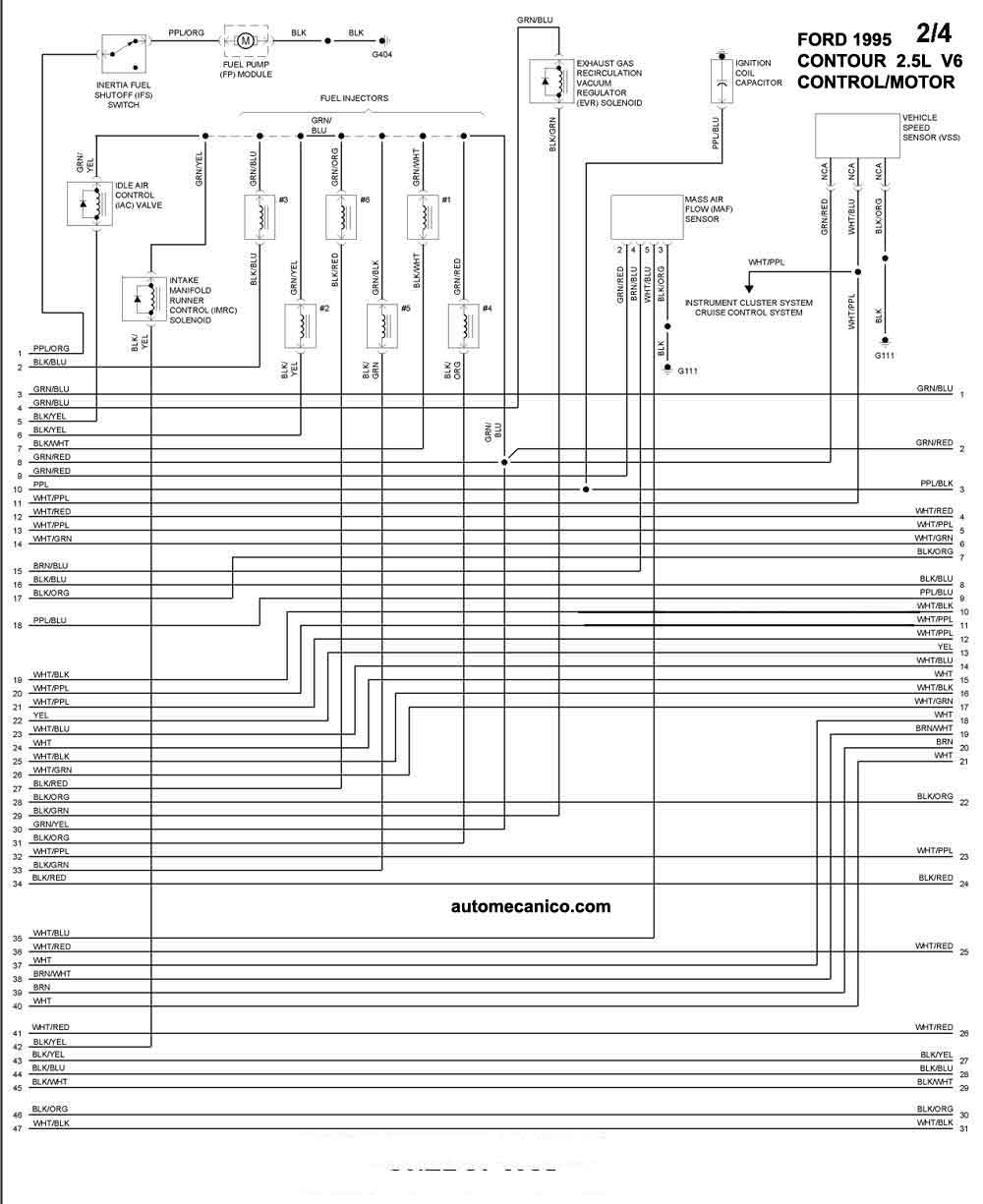

| 1995 | CONTOUR 2.5L V6. 2/4 | CONTROL DEL MOTOR |

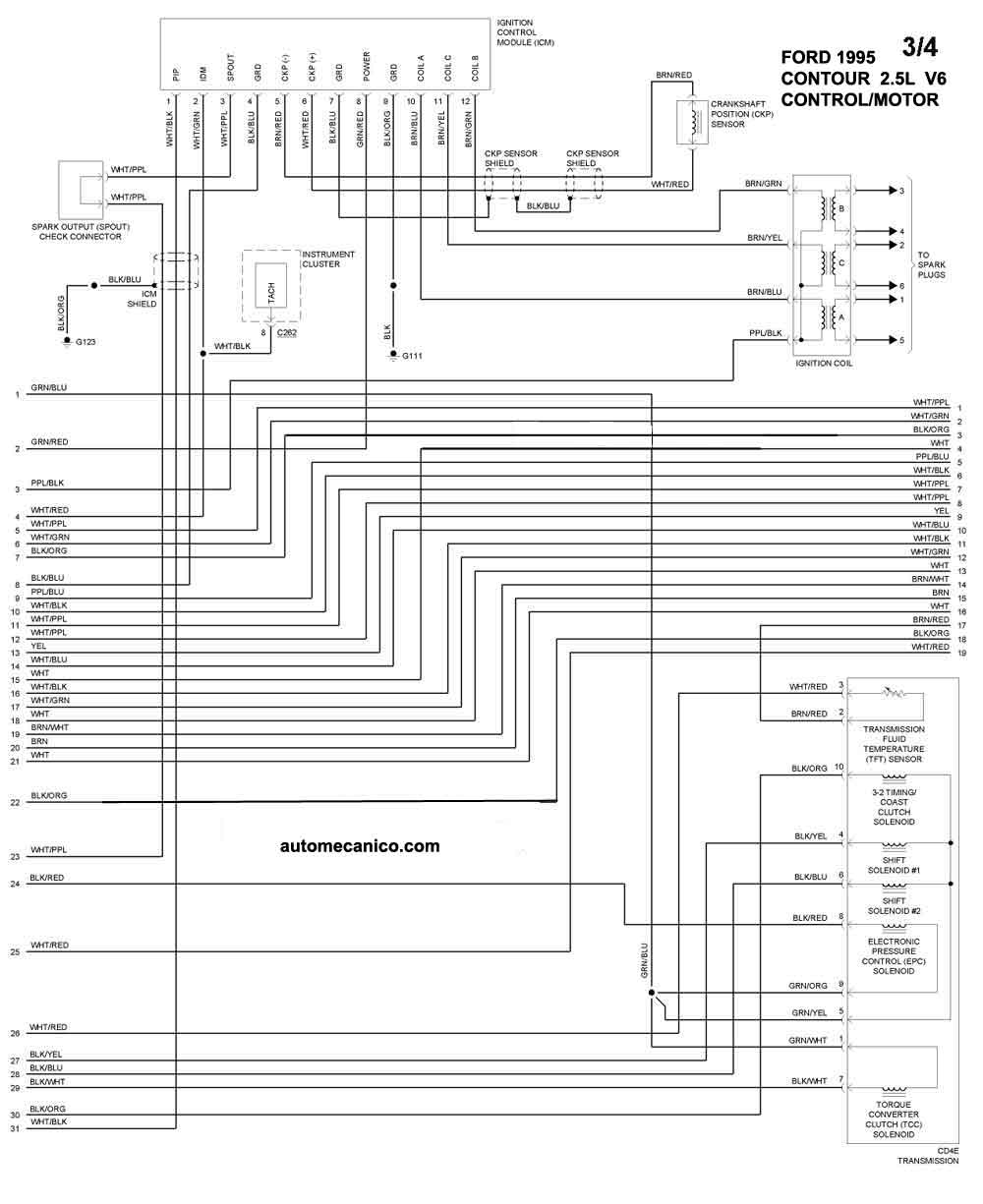

| 1995 | CONTOUR 2.5L V6. 3/4 | CONTROL DEL MOTOR |

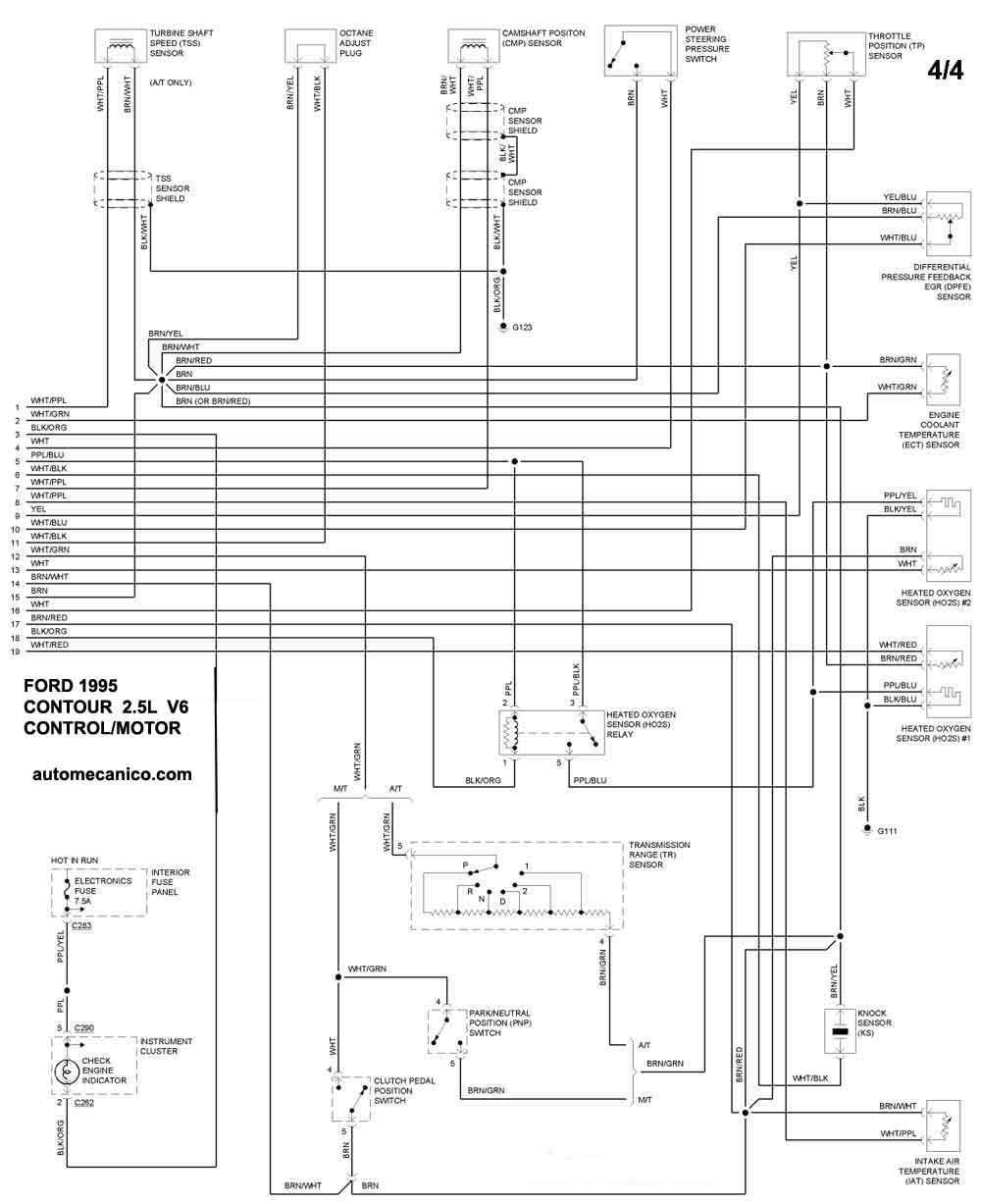

| 1995 | CONTOUR 2.5L V6. 4/4 | CONTROL DEL MOTOR |

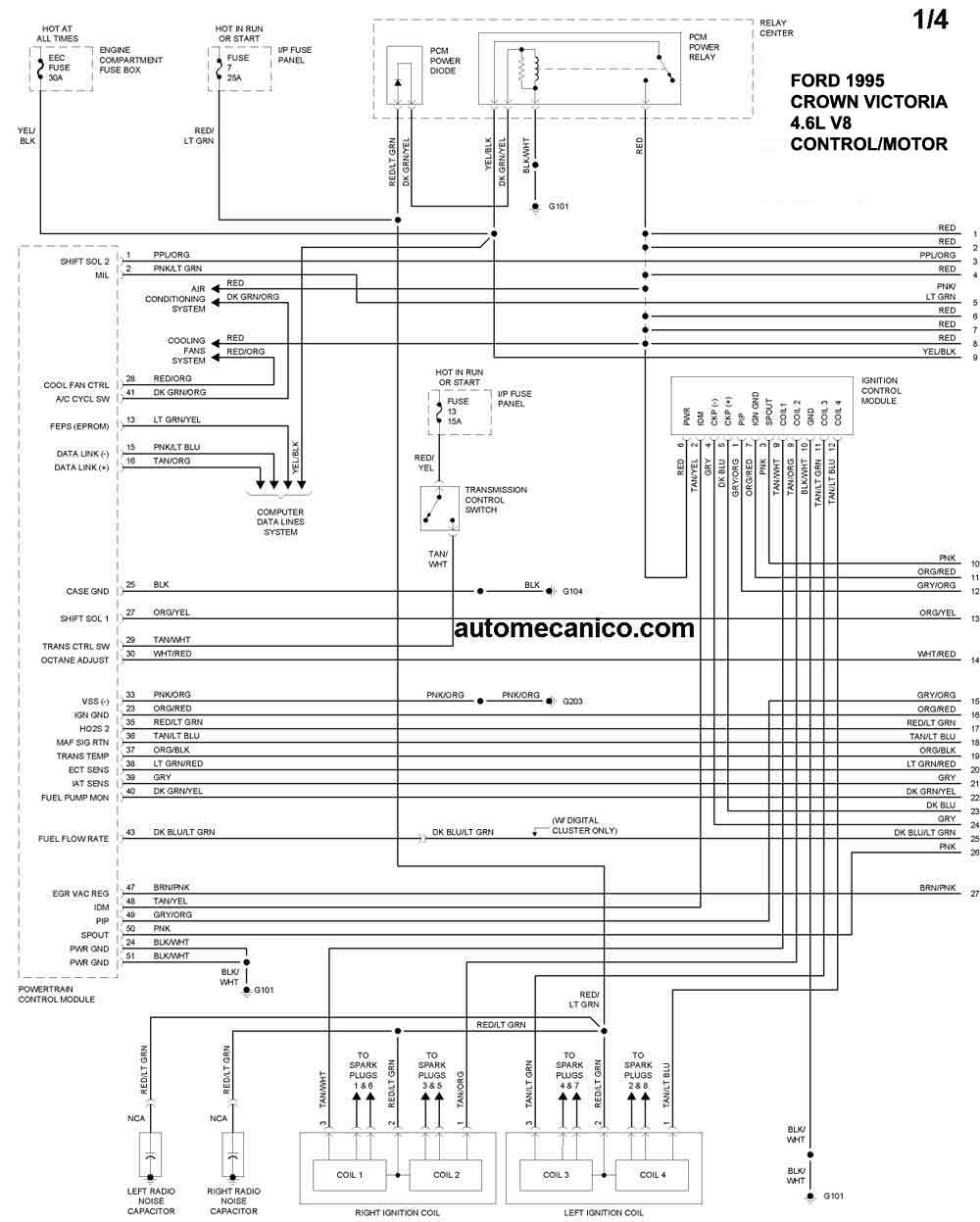

| 1995 | CROWN VICTORIA 4.6L V8. 1/4 | CONTROL DEL MOTOR |

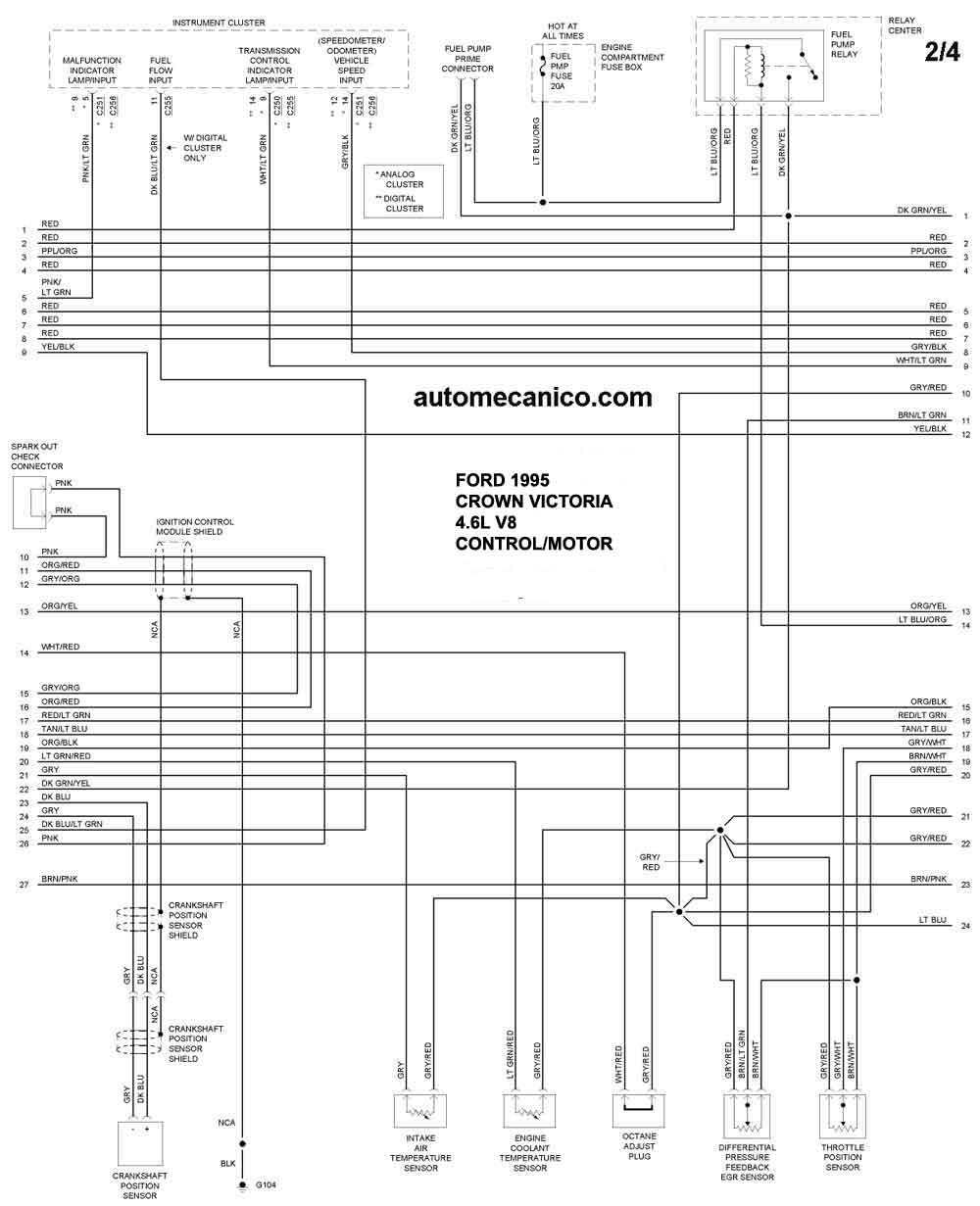

| 1995 | CROWN VICTORIA 4.6L V8. 2/4 | CONTROL DEL MOTOR |

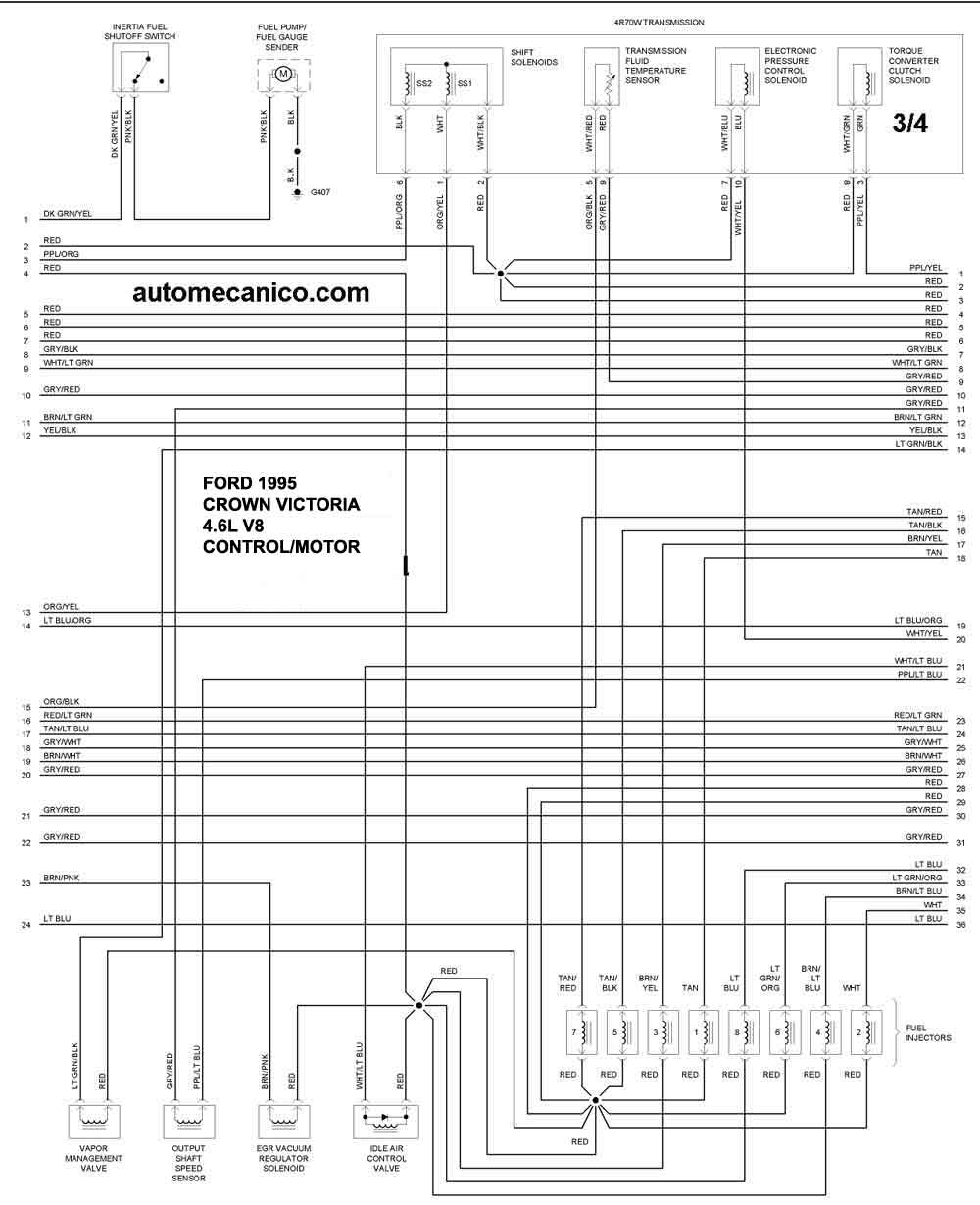

| 1995 | CROWN VICTORIA 4.6L V8. 3/4 | CONTROL DEL MOTOR |

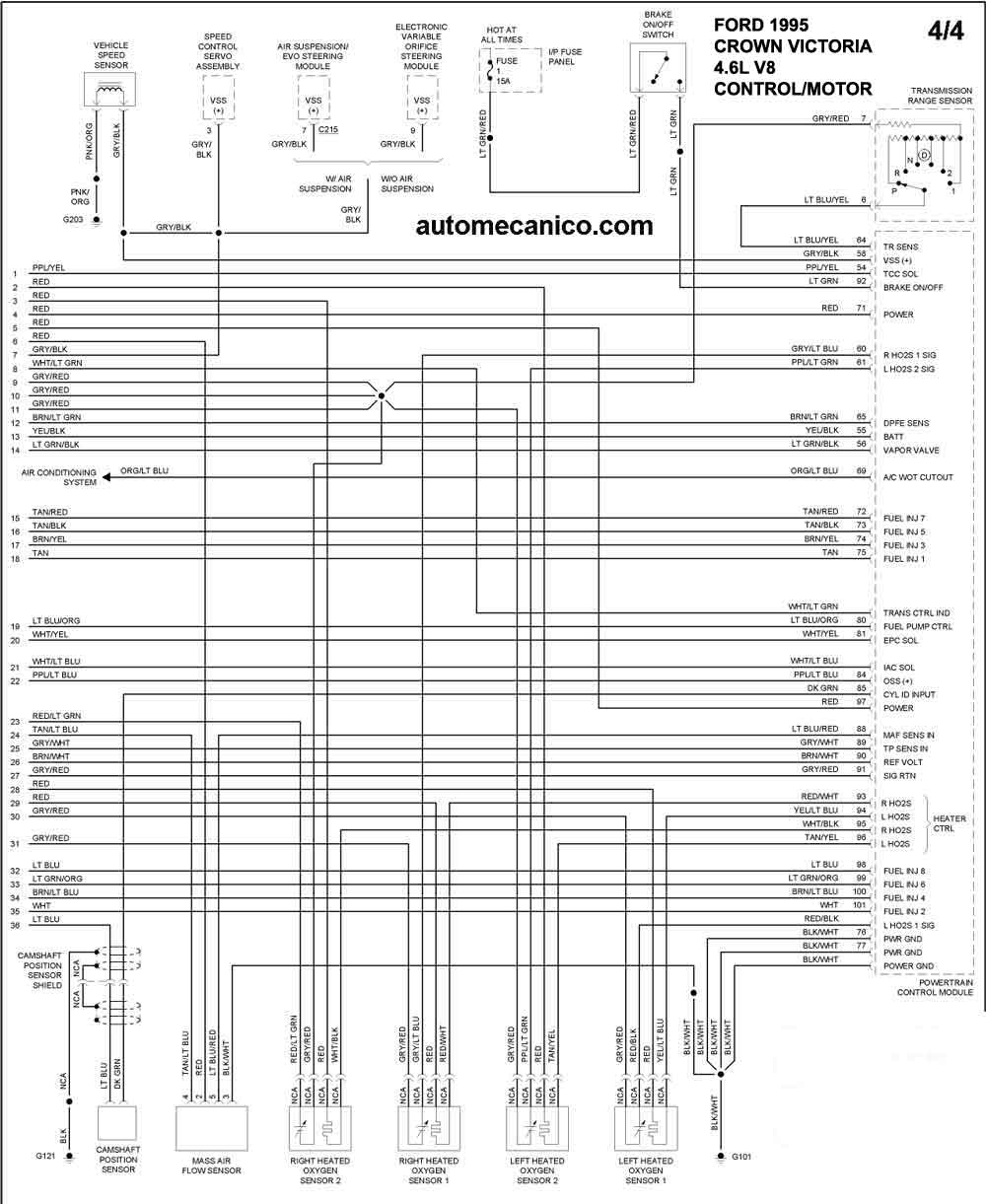

| 1995 | CROWN VICTORIA 4.6L V8. 4/4 | CONTROL DEL MOTOR |
