Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: FORD 1995 - |
YEAR | MODELO | DIAGRAMA |

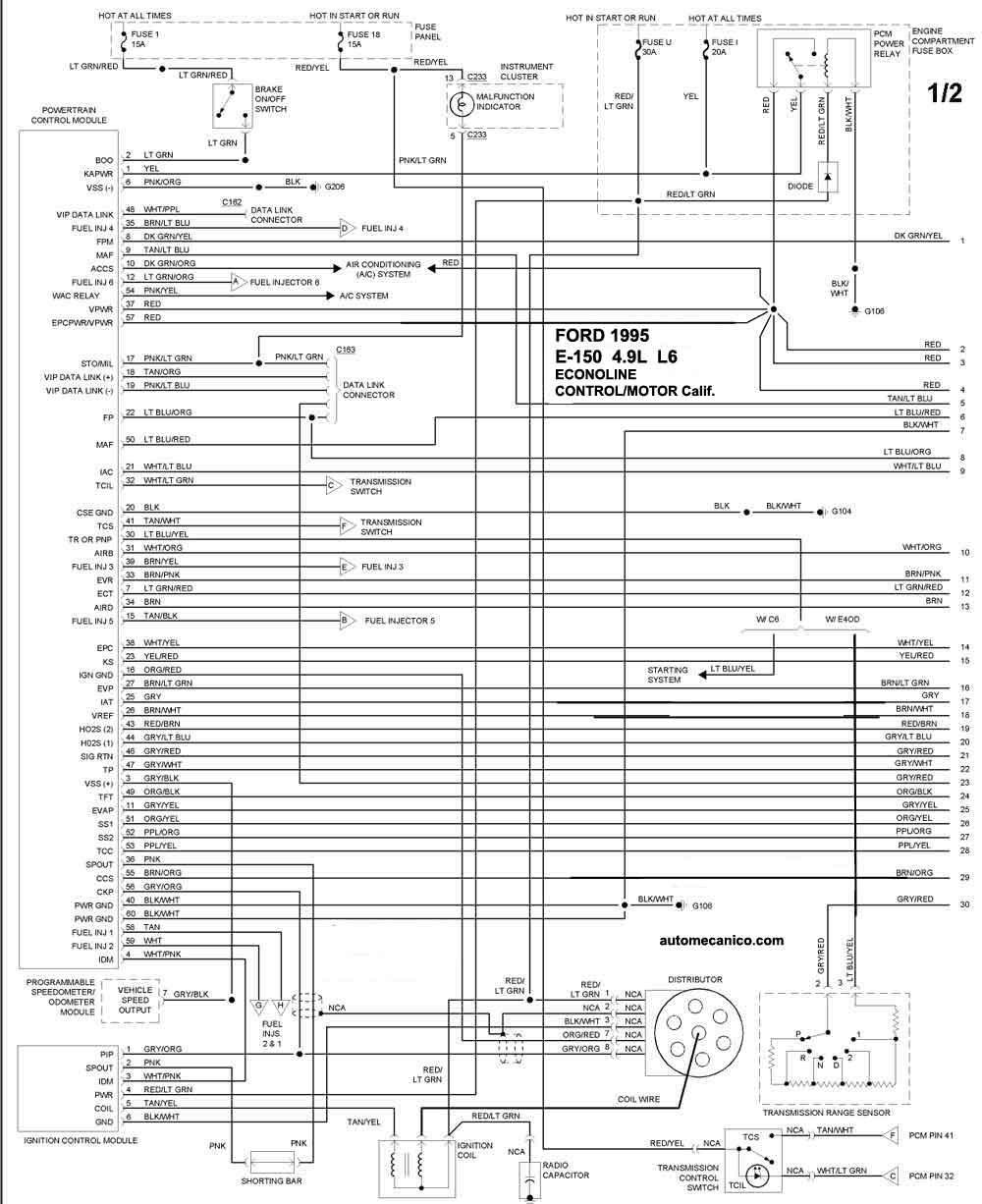

1995 | ECONOLINE E-150 4.9L L6 Calif.. 1/2 | CONTROL DEL MOTOR |
1995 | ECONOLINE E-150 4.9L L6 Calif... 2/2 | CONTROL DEL MOTOR |

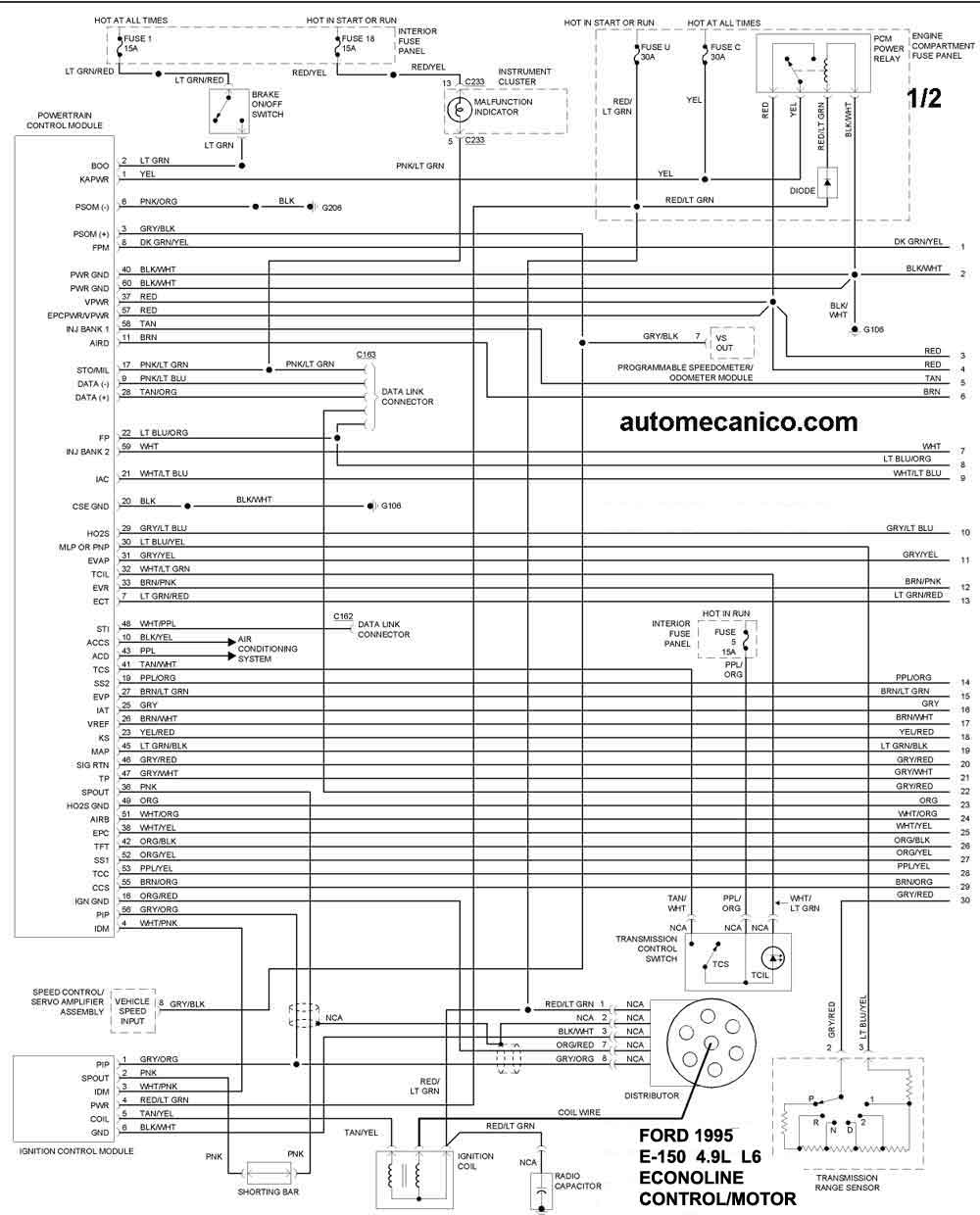

1995 | ECONOLINE E-150 4.9L L6 . 1/2 | CONTROL DEL MOTOR |

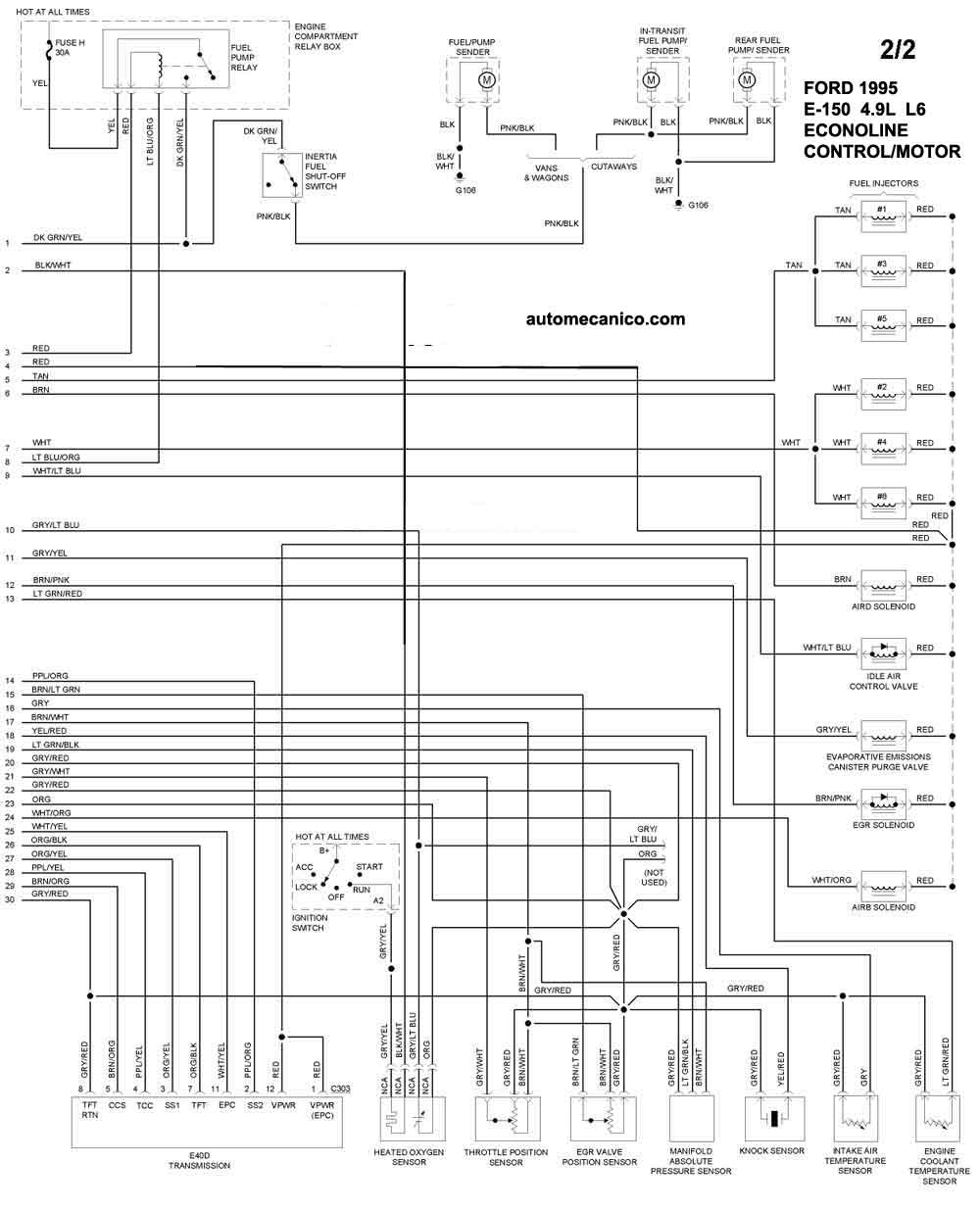

1995 | ECONOLINE E-150 4.9L L6 . 2/2 | CONTROL DEL MOTOR |

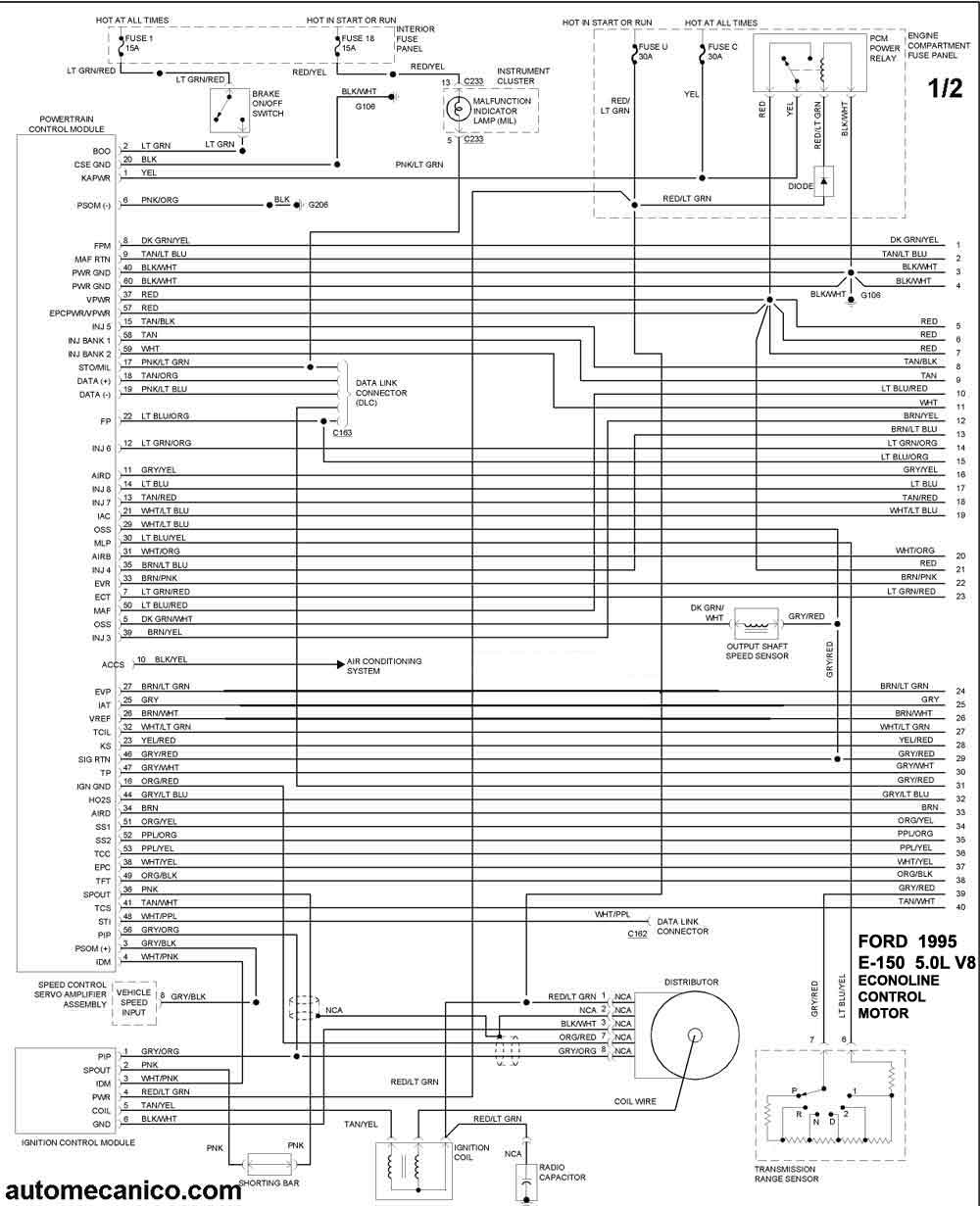

1995 | ECONOLINE E-150 5.0L V8. 1/2 | CONTROL DEL MOTOR |

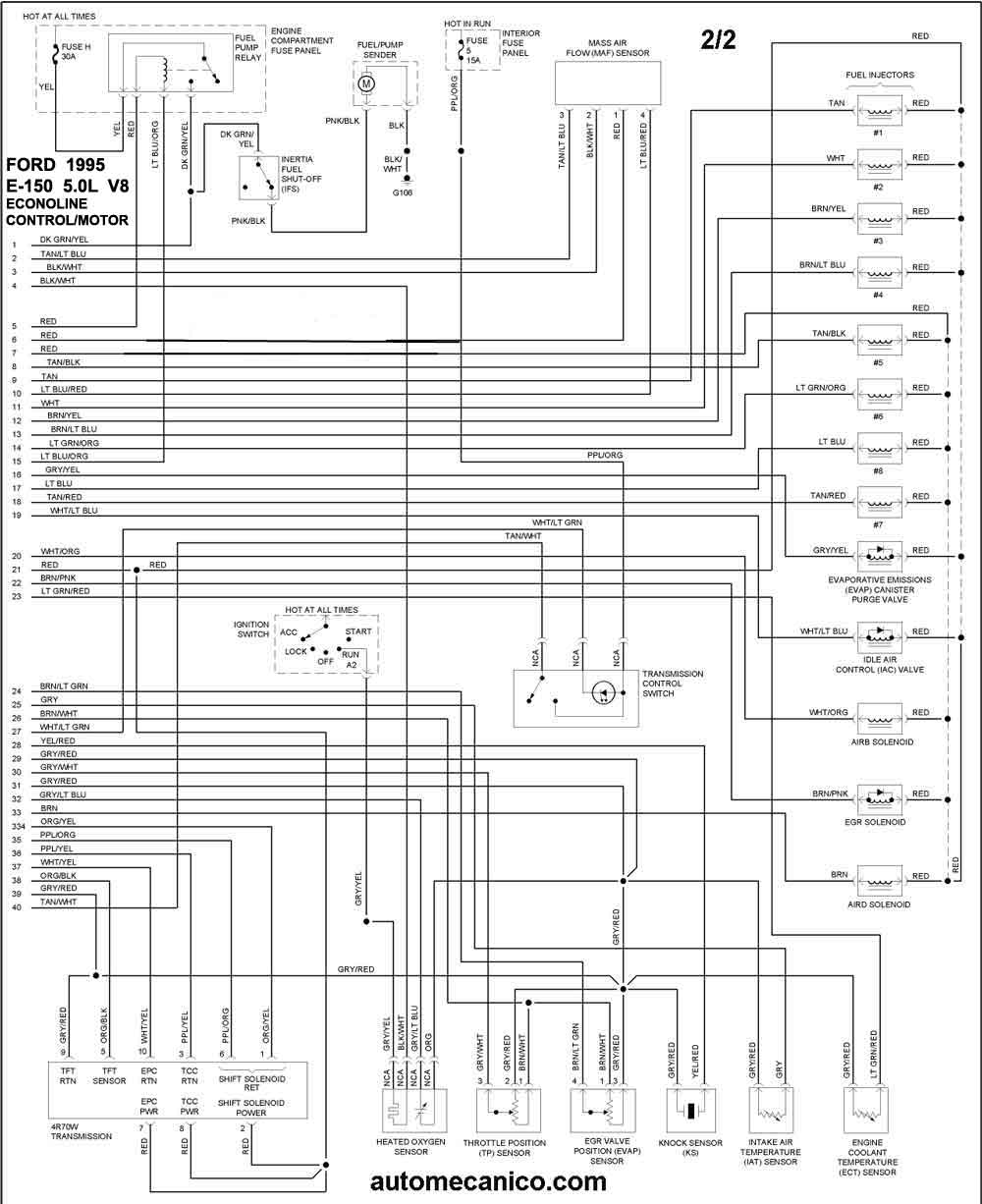

1995 | ECONOLINE E-150 5.0L V8. 2/2 | CONTROL DEL MOTOR |

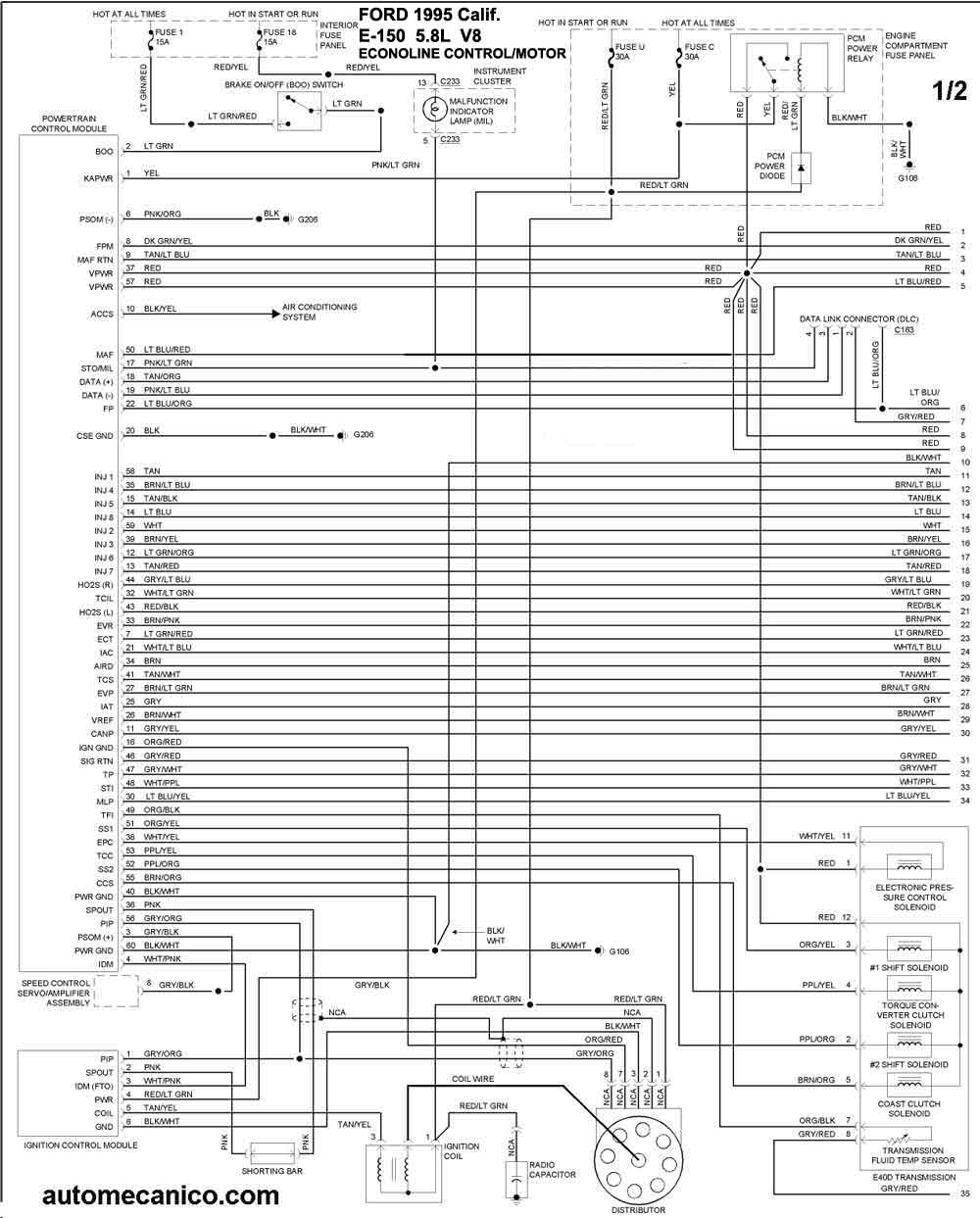

1995 | ECONOLINE E-150 5.8L V8 Calif. 1/2 | CONTROL DEL MOTOR |

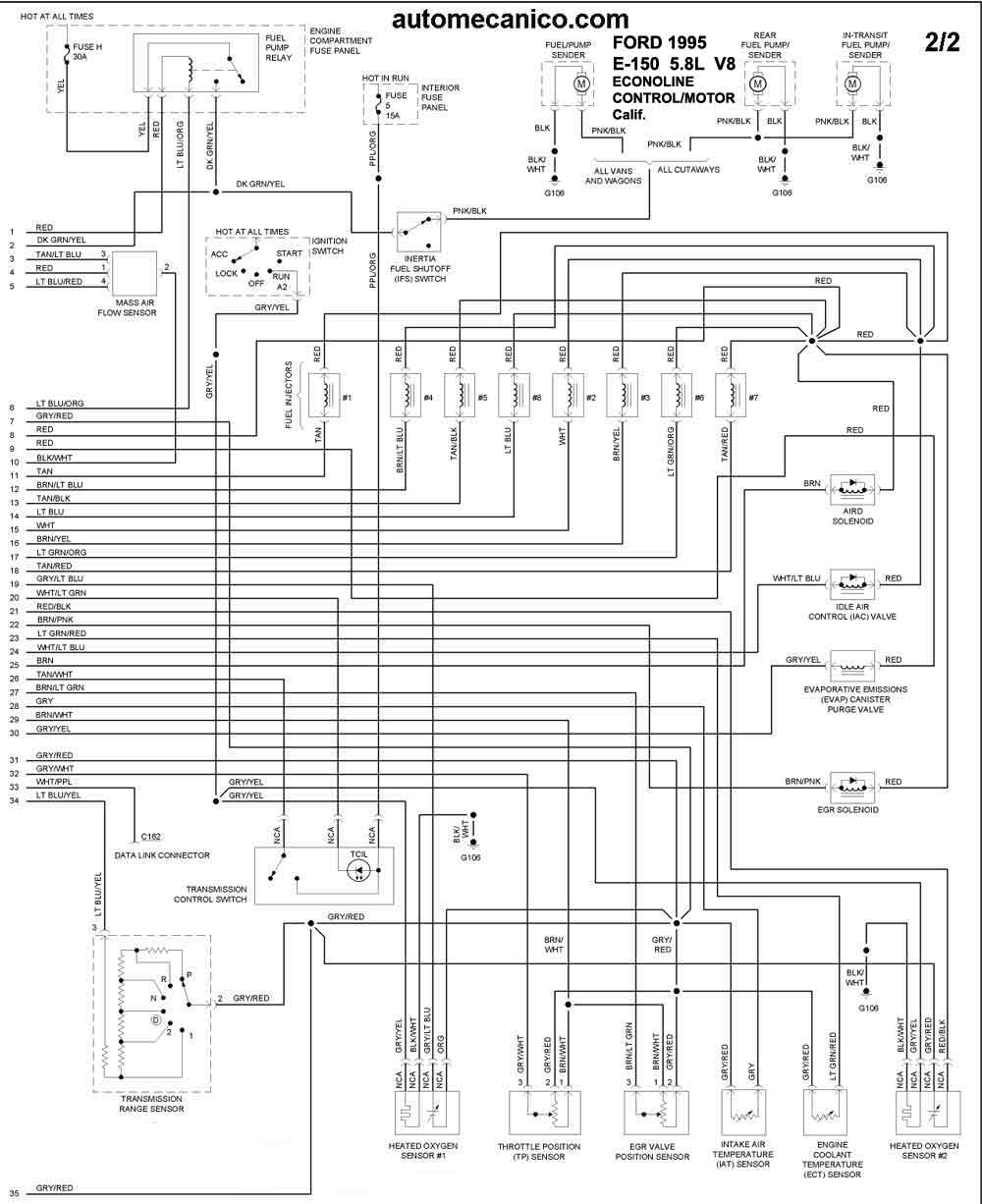

1995 | ECONOLINE E-150 5.8L V8 Calif. 2/2 | CONTROL DEL MOTOR |

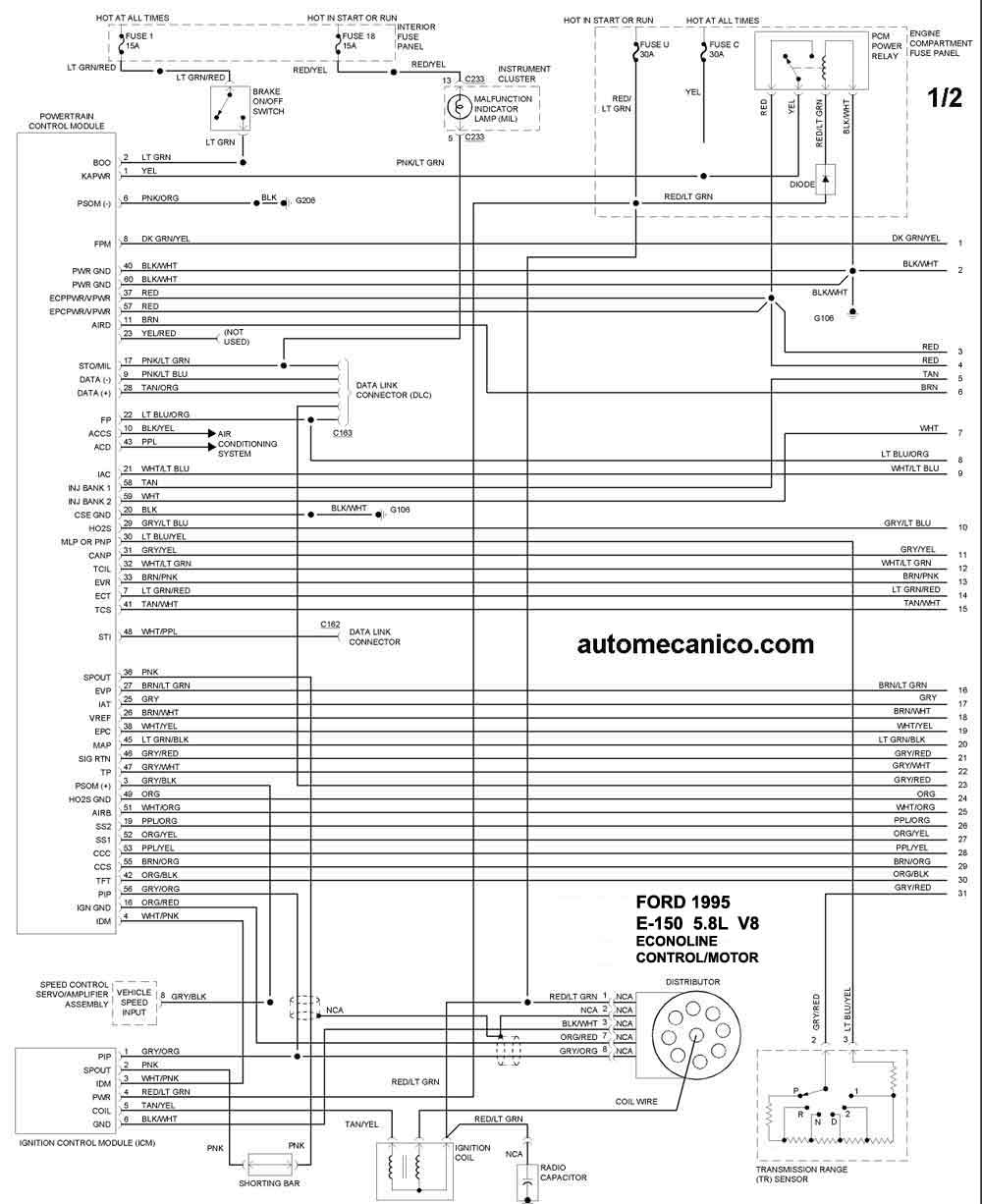

1995 | ECONOLINE E-150 5.8L V8 . 1/2 | CONTROL DEL MOTOR |

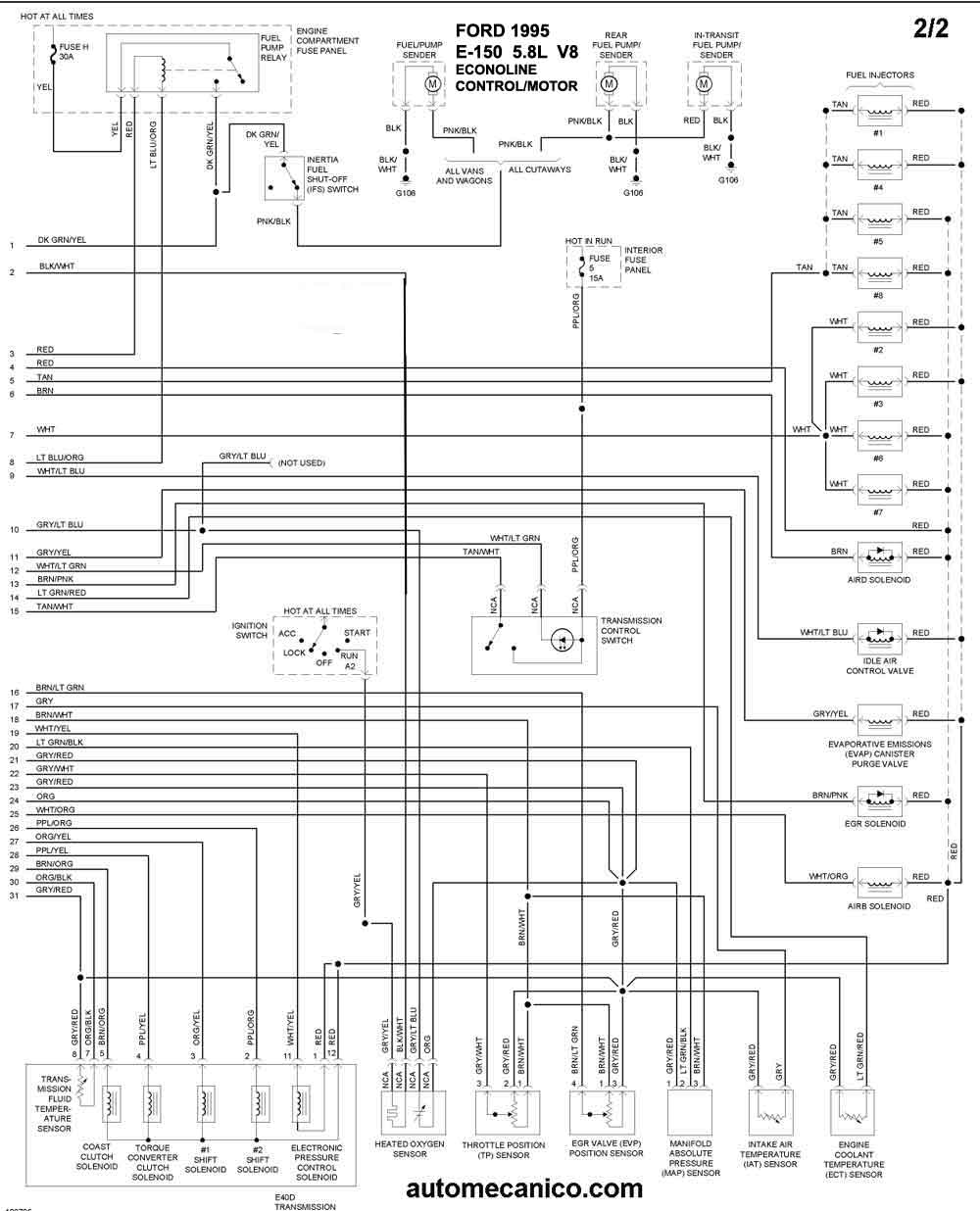

1995 | ECONOLINE E-150 5.8L V8 . 2/2 | CONTROL DEL MOTOR |

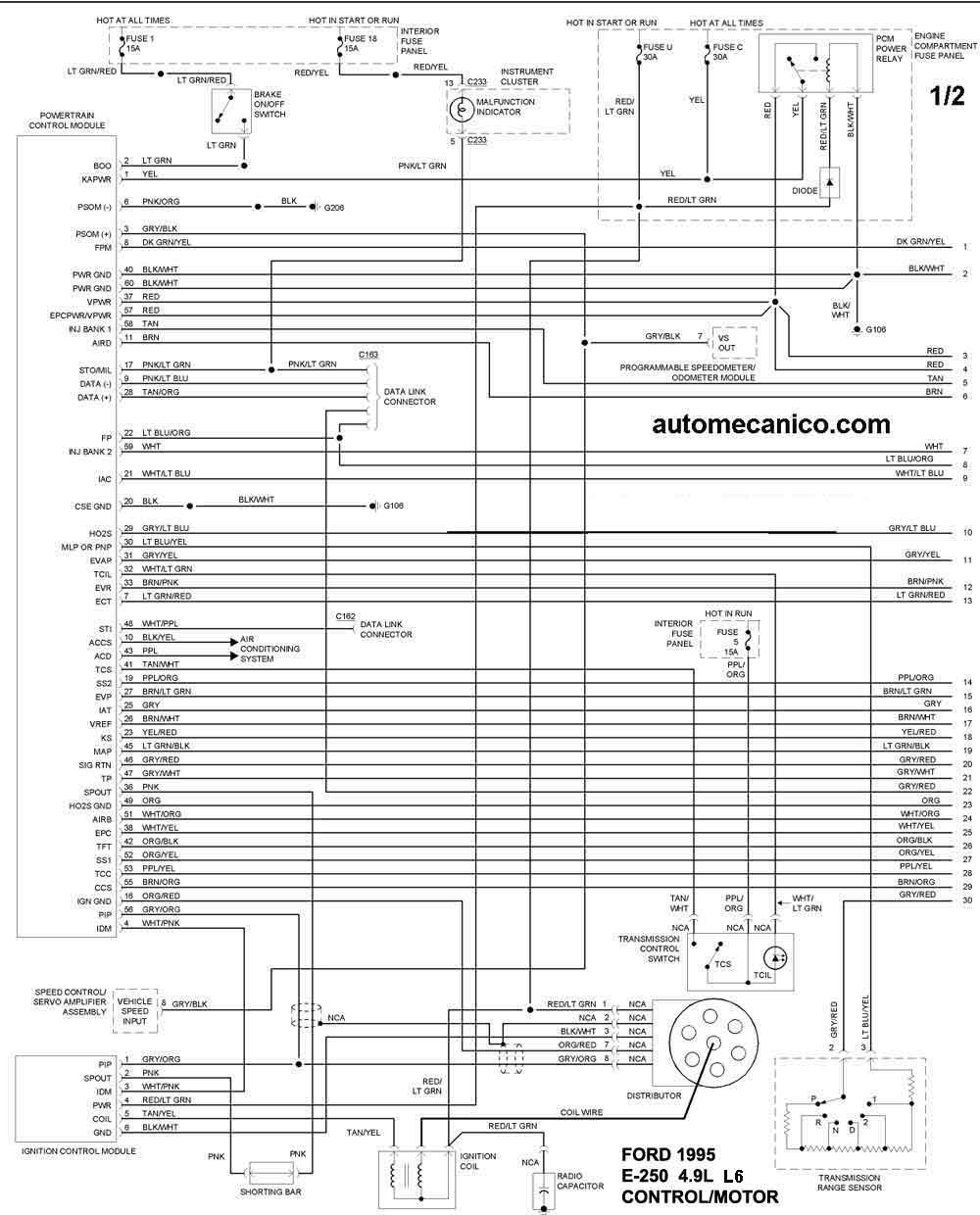

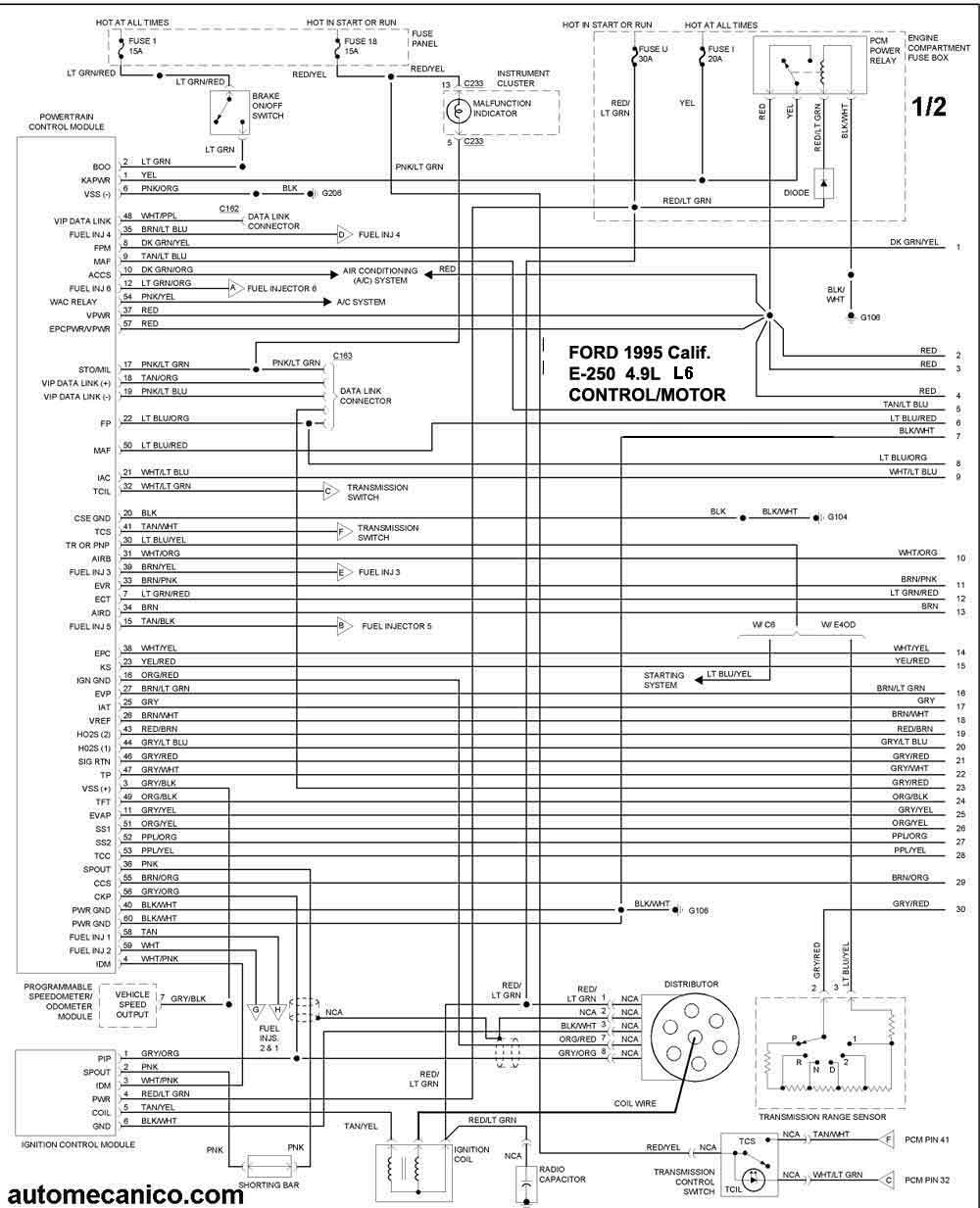

1995 | ECONOLINE E-250 4.9L L6. Calif. 1/2 | CONTROL DEL MOTOR |

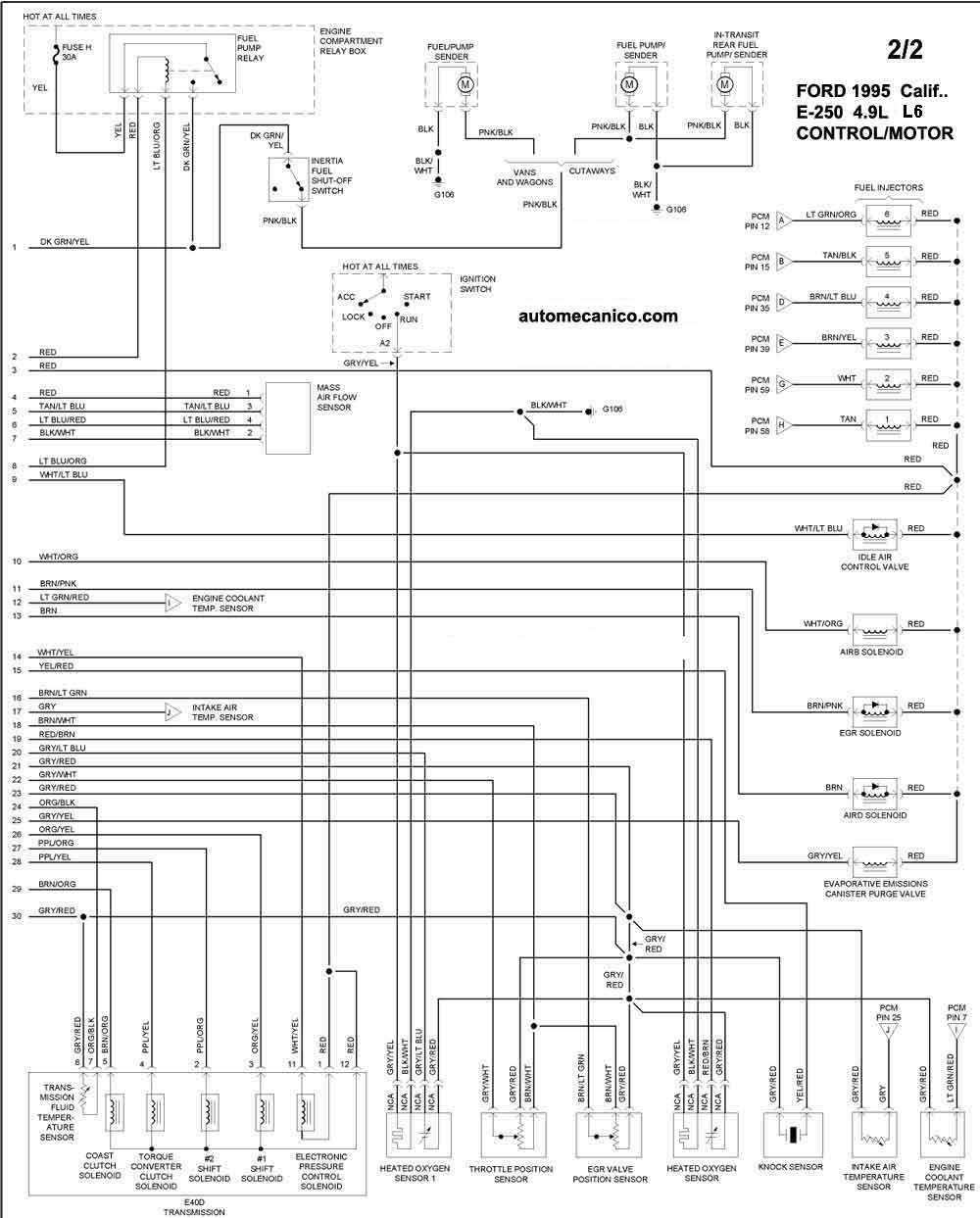

1995 | ECONOLINE E-250 4.9L L6. Calif. 2/2 | CONTROL DEL MOTOR |
1995 | ECONOLINE E-250 4.9L L6. 1/2 | CONTROL DEL MOTOR |
