DIAGRAMAS / ESQUEMAS : FORD - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: FORD 1995 - |
| YEAR | MODELO | DIAGRAMA |

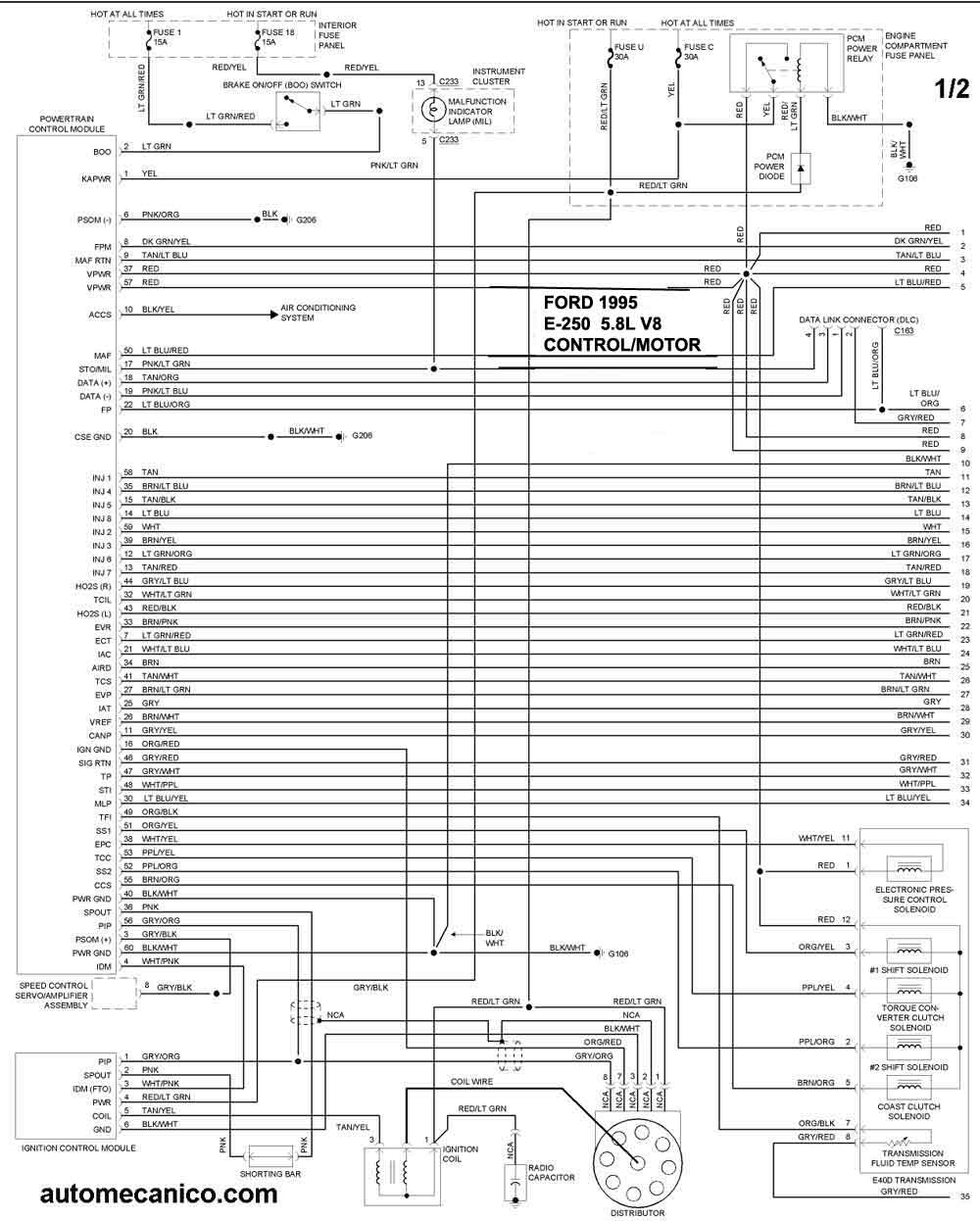

| 1995 | ECONOLINE E-250 5.8L V8. 1/2 | CONTROL DEL MOTOR |

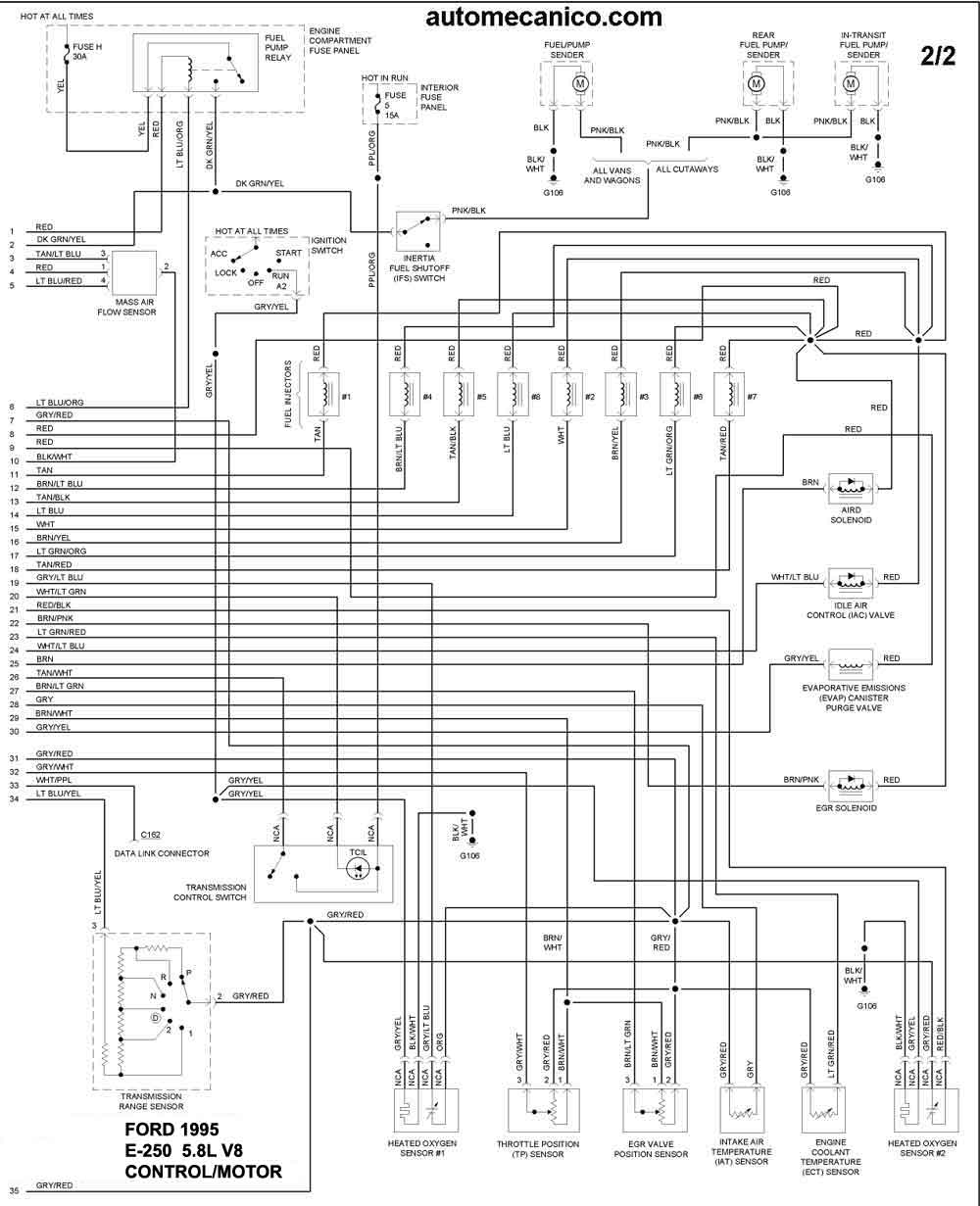

| 1995 | ECONOLINE E-250 5.8L V8 2/2 | CONTROL DEL MOTOR |

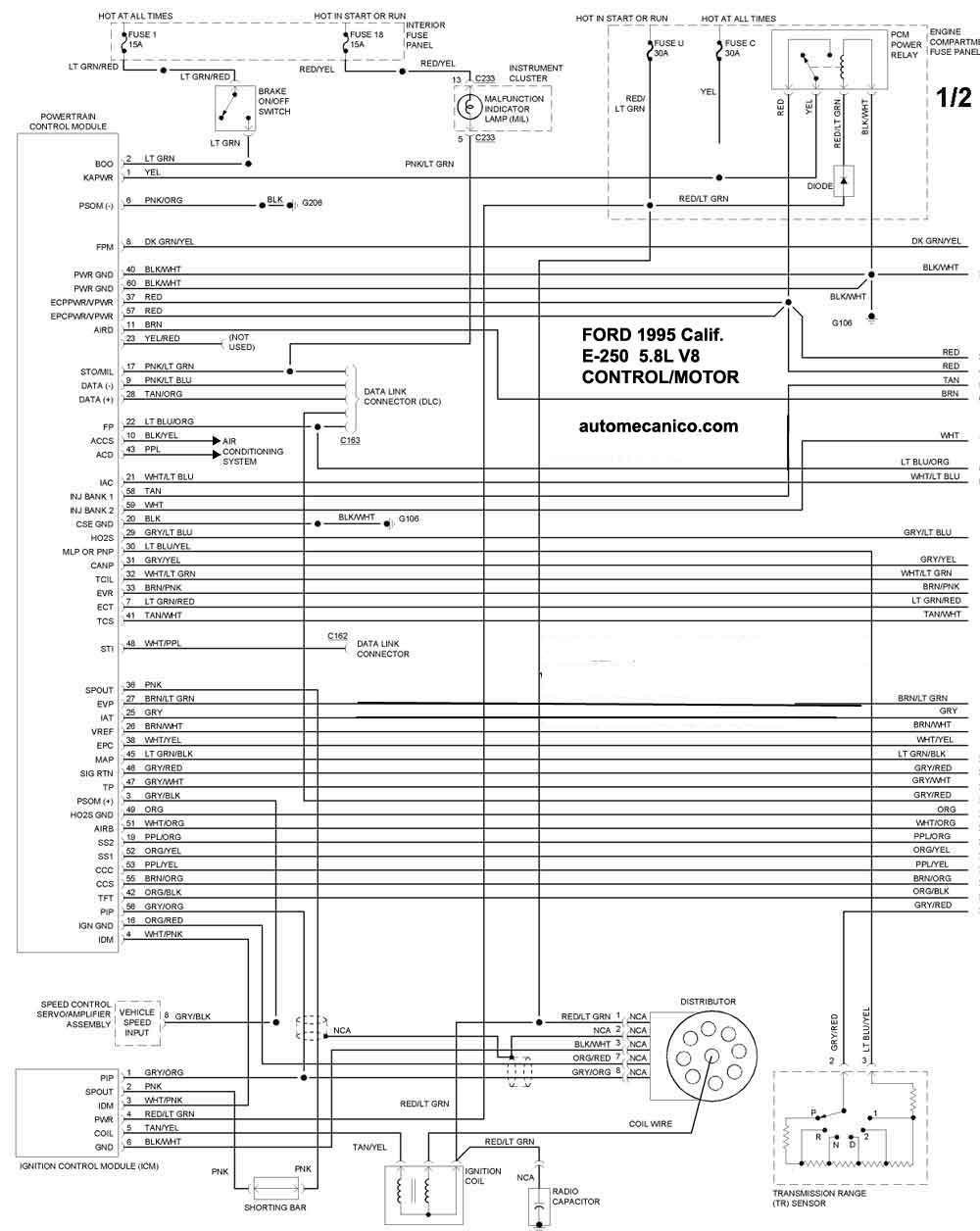

| 1995 | ECONOLINE E-250 5.8L V8 Calif.. 1/2 | CONTROL DEL MOTOR |

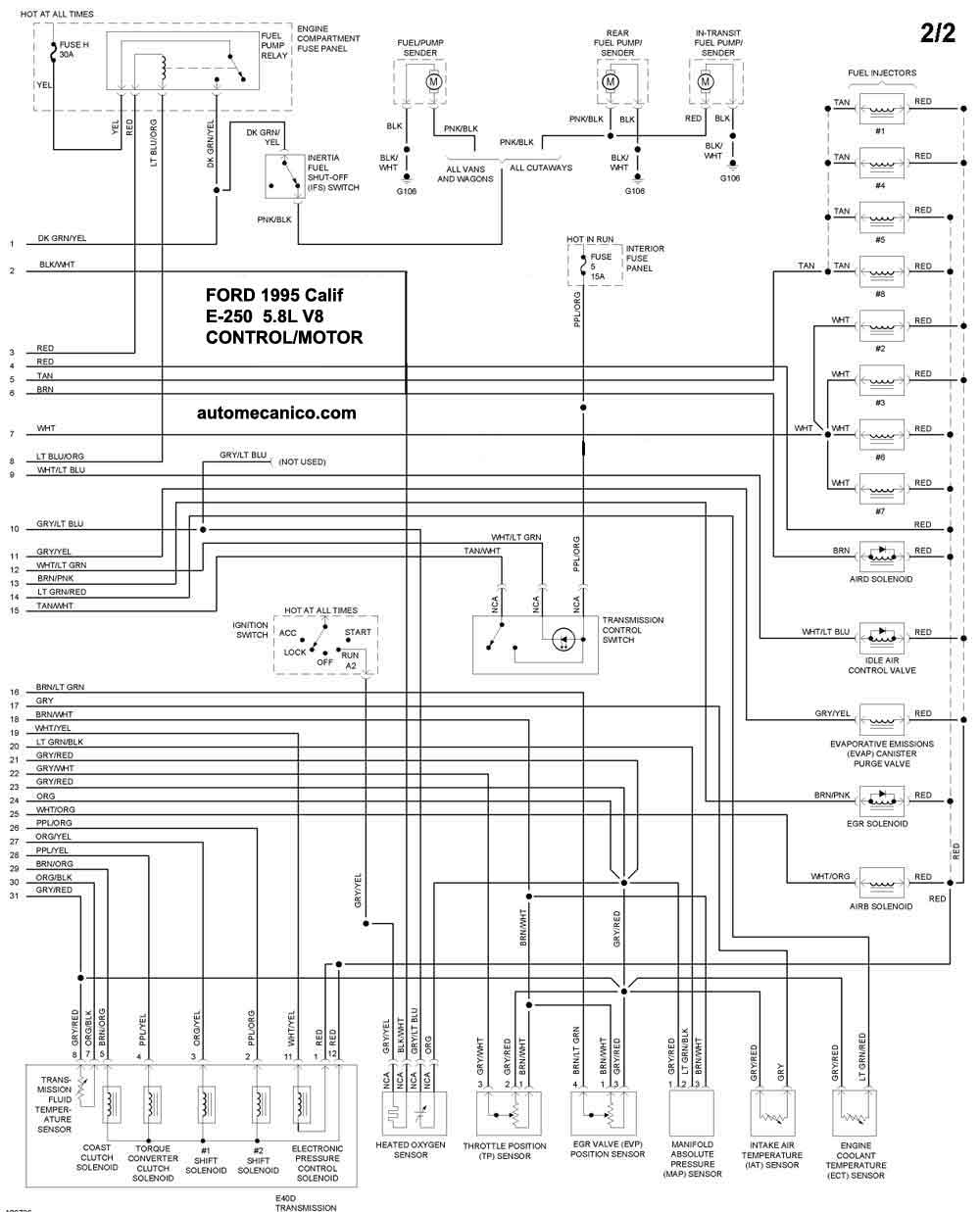

| 1995 | ECONOLINE E-250 5.8L V8 Calif.. 2/2 | CONTROL DEL MOTOR |

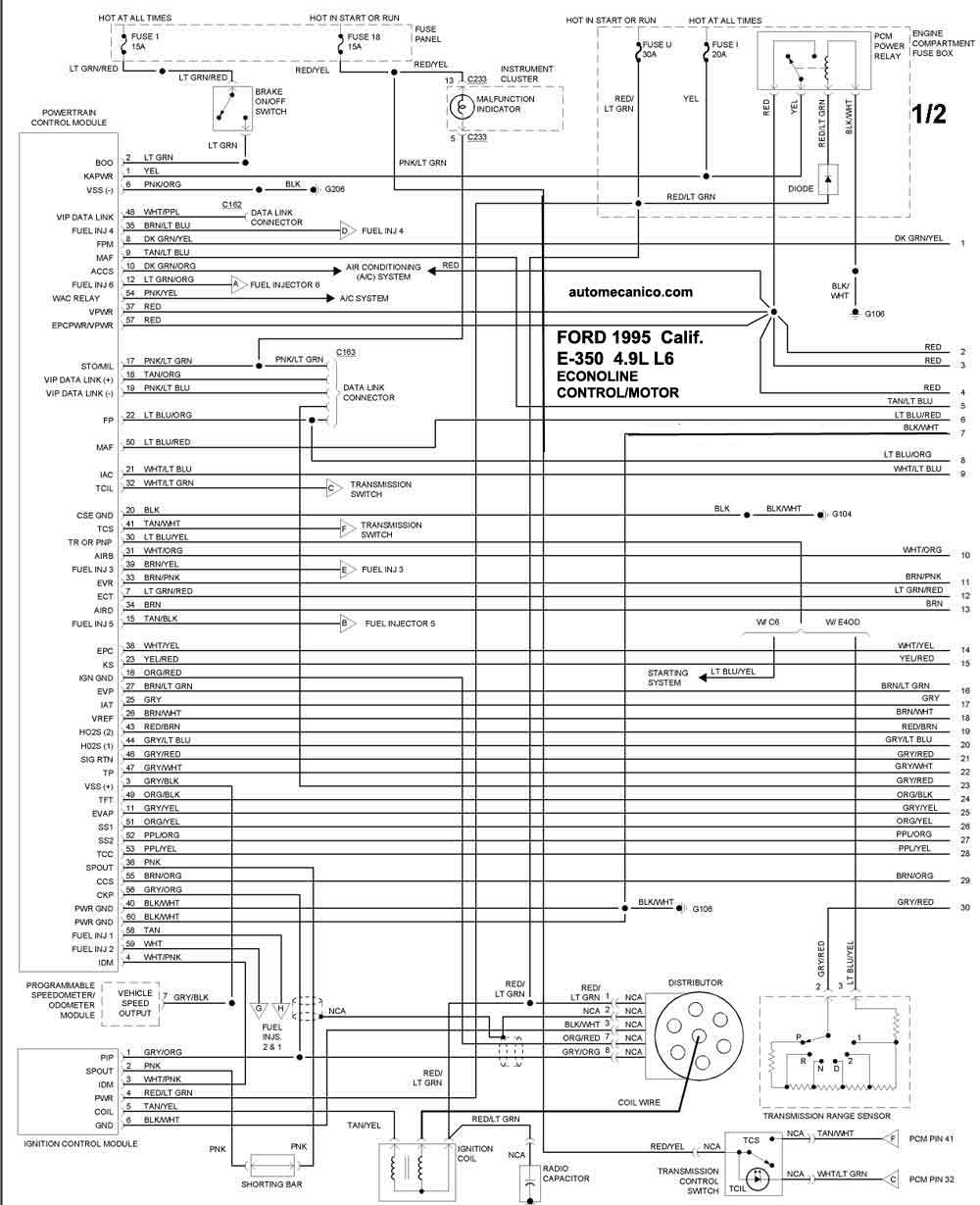

| 1995 | ECONOLINE E-350 4.9L L6 Calif.. 1/2 | CONTROL DEL MOTOR |

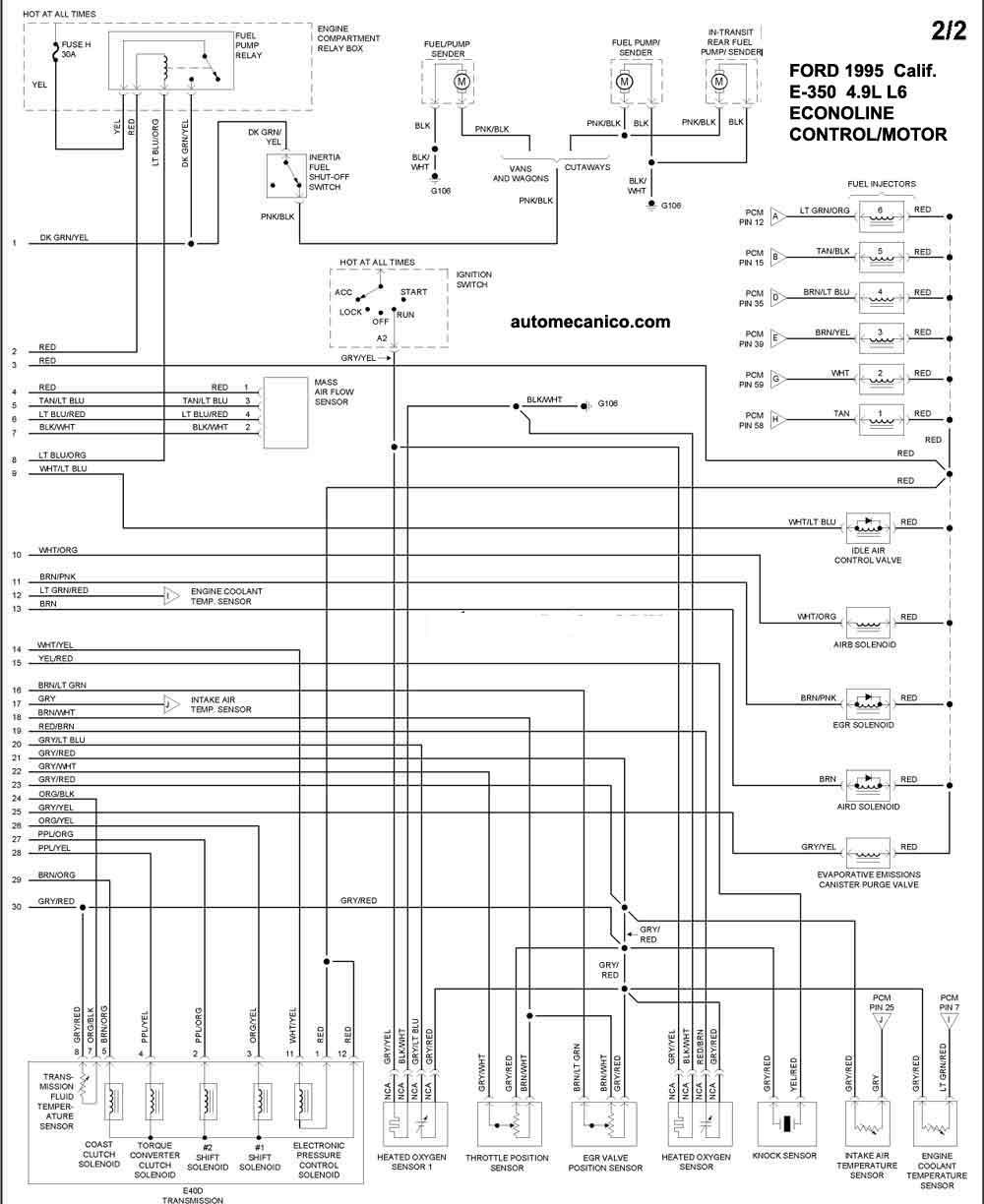

| 1995 | ECONOLINE E-350 4.9L L6 Calif.. 2/2 | CONTROL DEL MOTOR |

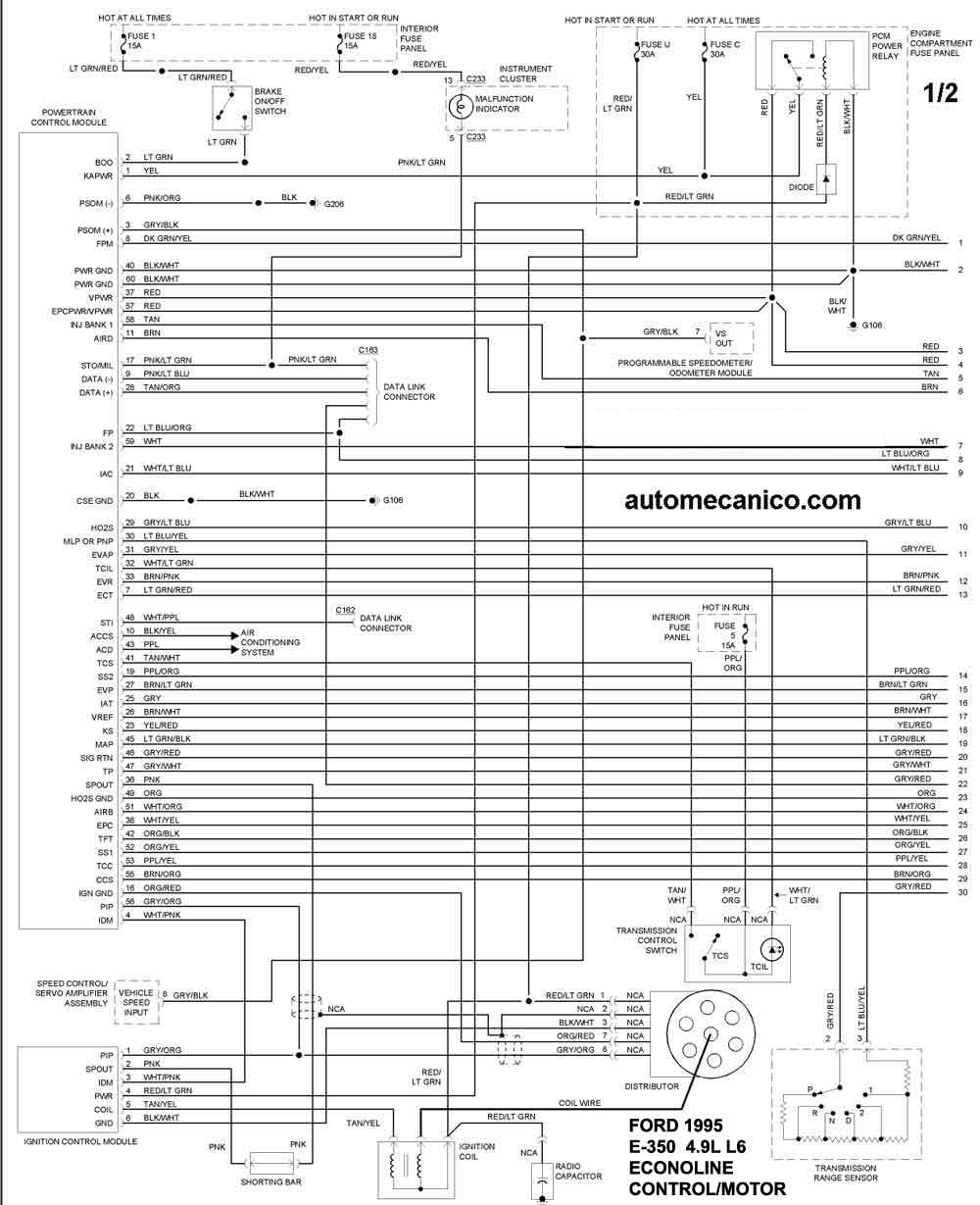

| 1995 | ECONOLINE E-350 4.9L L6. 1/2 | CONTROL DEL MOTOR |

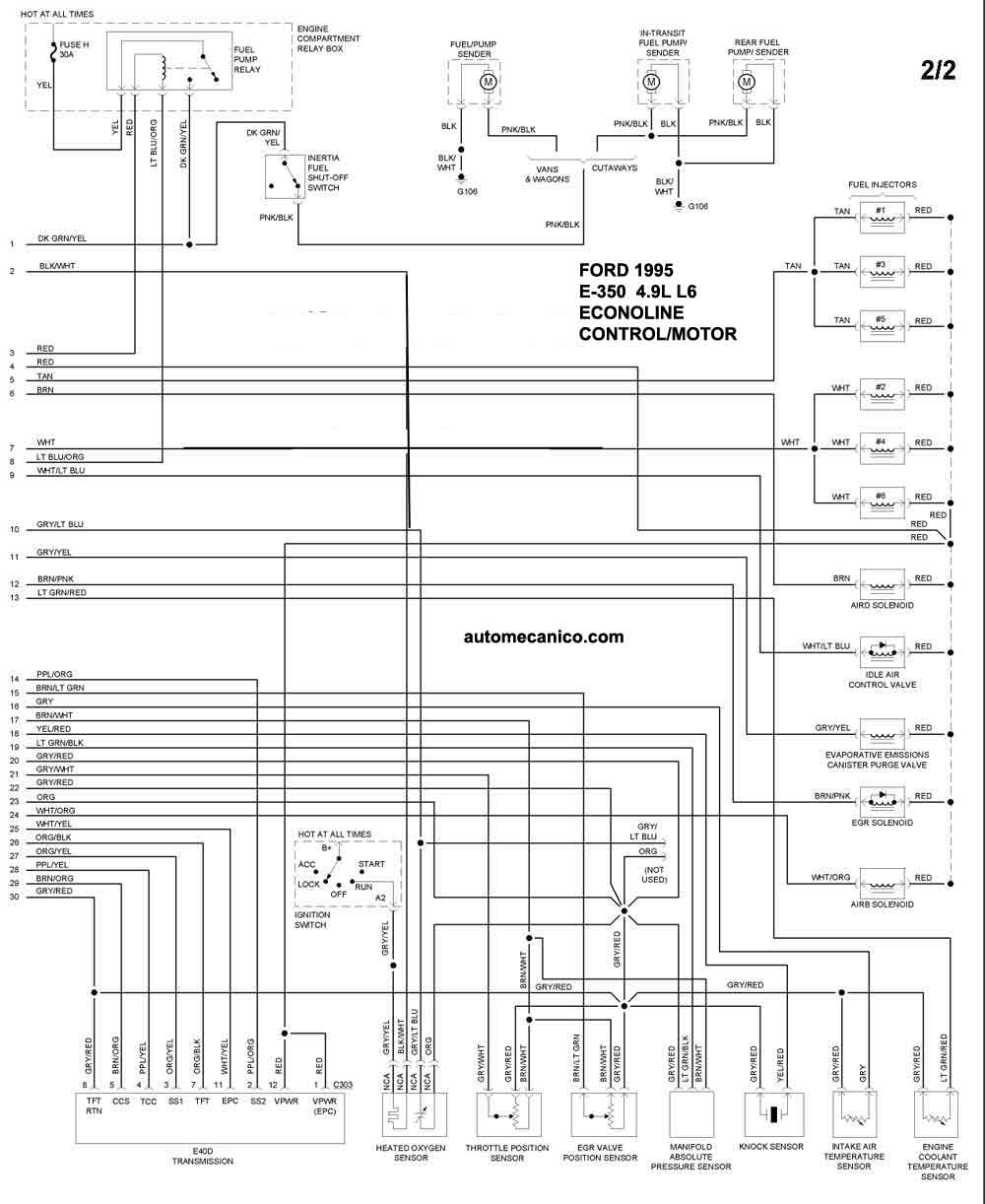

| 1995 | ECONOLINE E-350 4.9L L6. 2/2 | CONTROL DEL MOTOR |

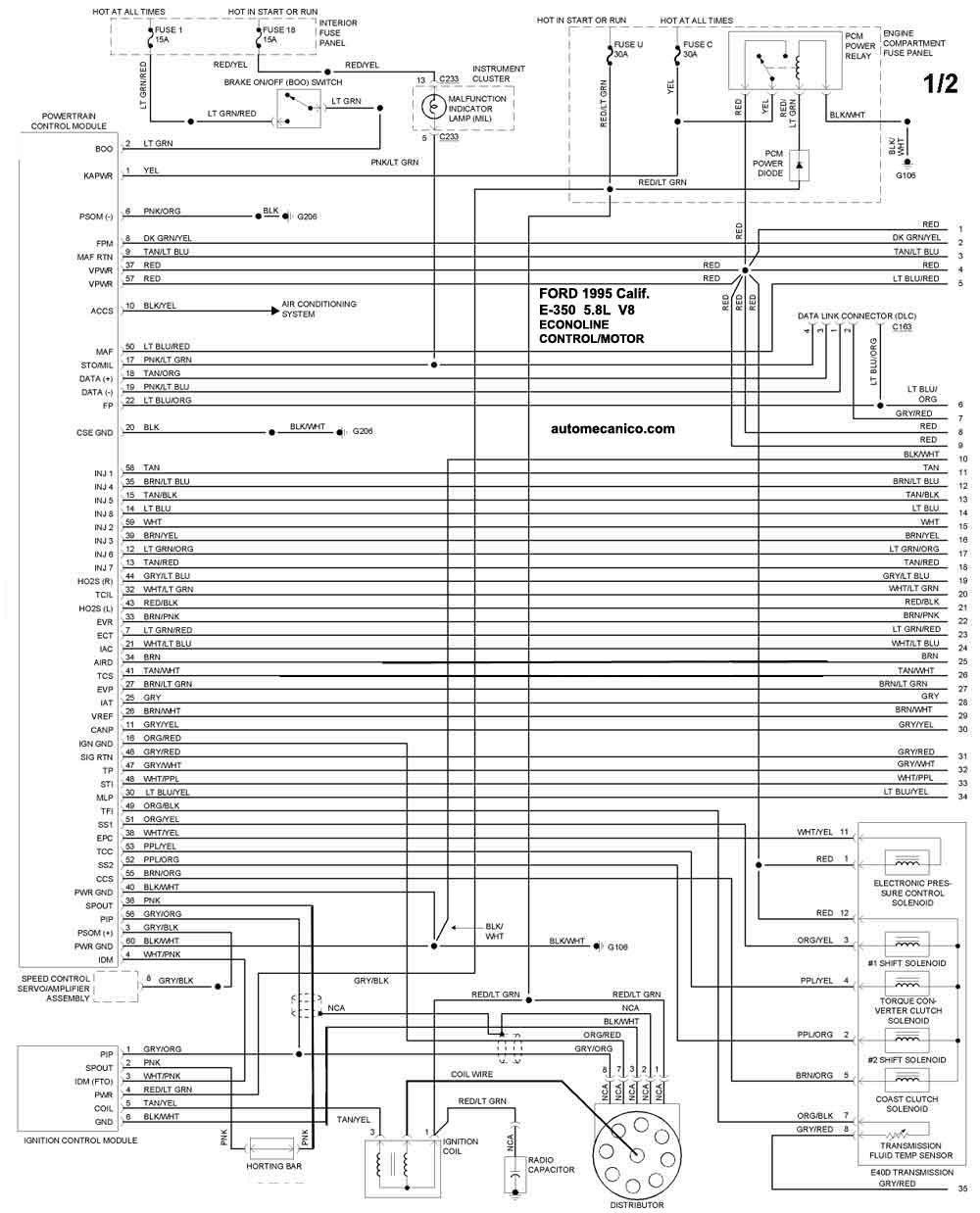

| 1995 | ECONOLINE E-350 5.8L V8 Calif. . 1/2 | CONTROL DEL MOTOR |

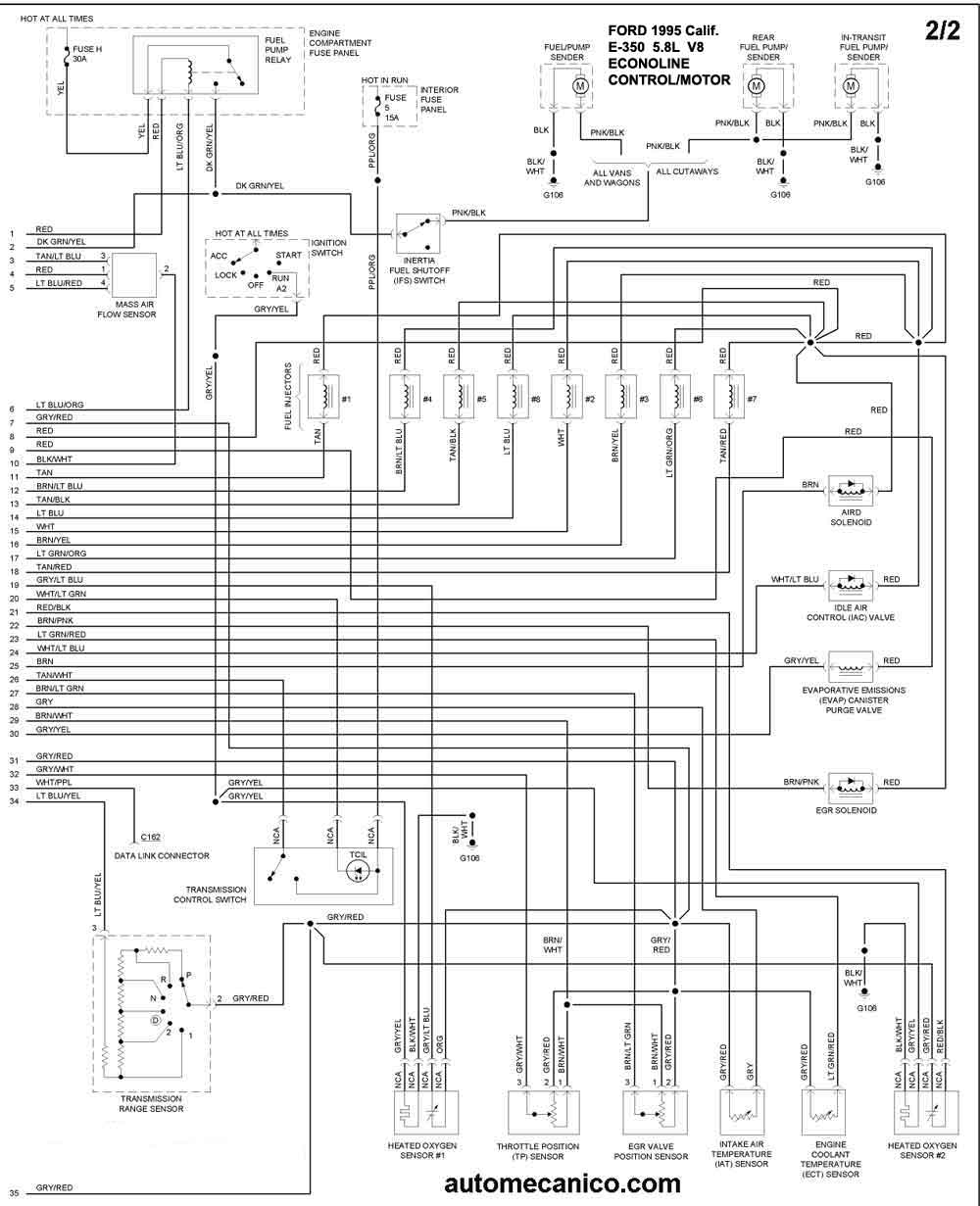

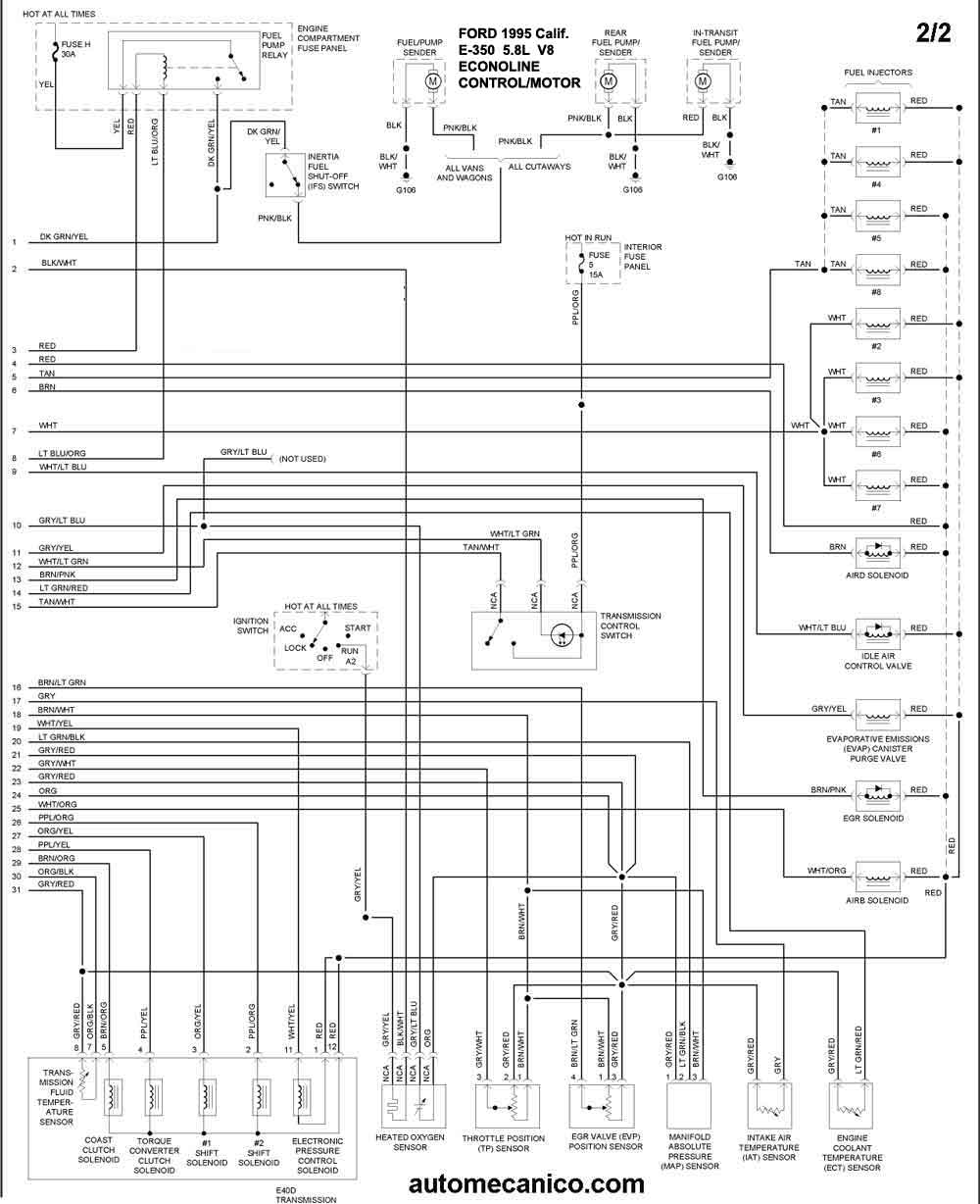

| 1995 | ECONOLINE E-350 5.8L V8 Calif. . 2/2 | CONTROL DEL MOTOR |

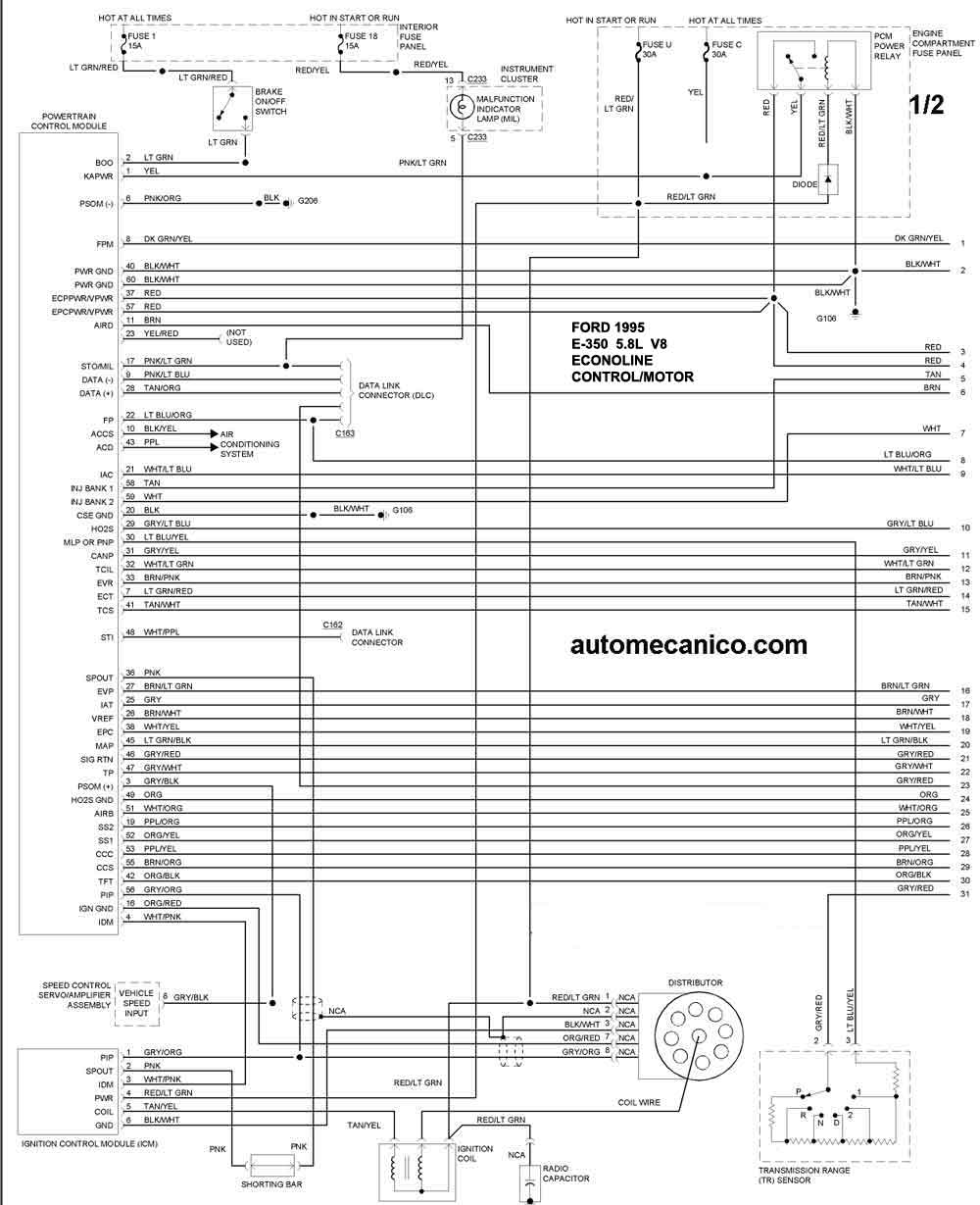

| 1995 | ECONOLINE E-350 5.8L V8 . 1/2 | CONTROL DEL MOTOR |
| 1995 | ECONOLINE E-350 5.8L V8 . 2/2 | CONTROL DEL MOTOR |
| 1995 | ECONOLINE E-350 7.5L V8 . 1/2 | CONTROL DEL MOTOR |

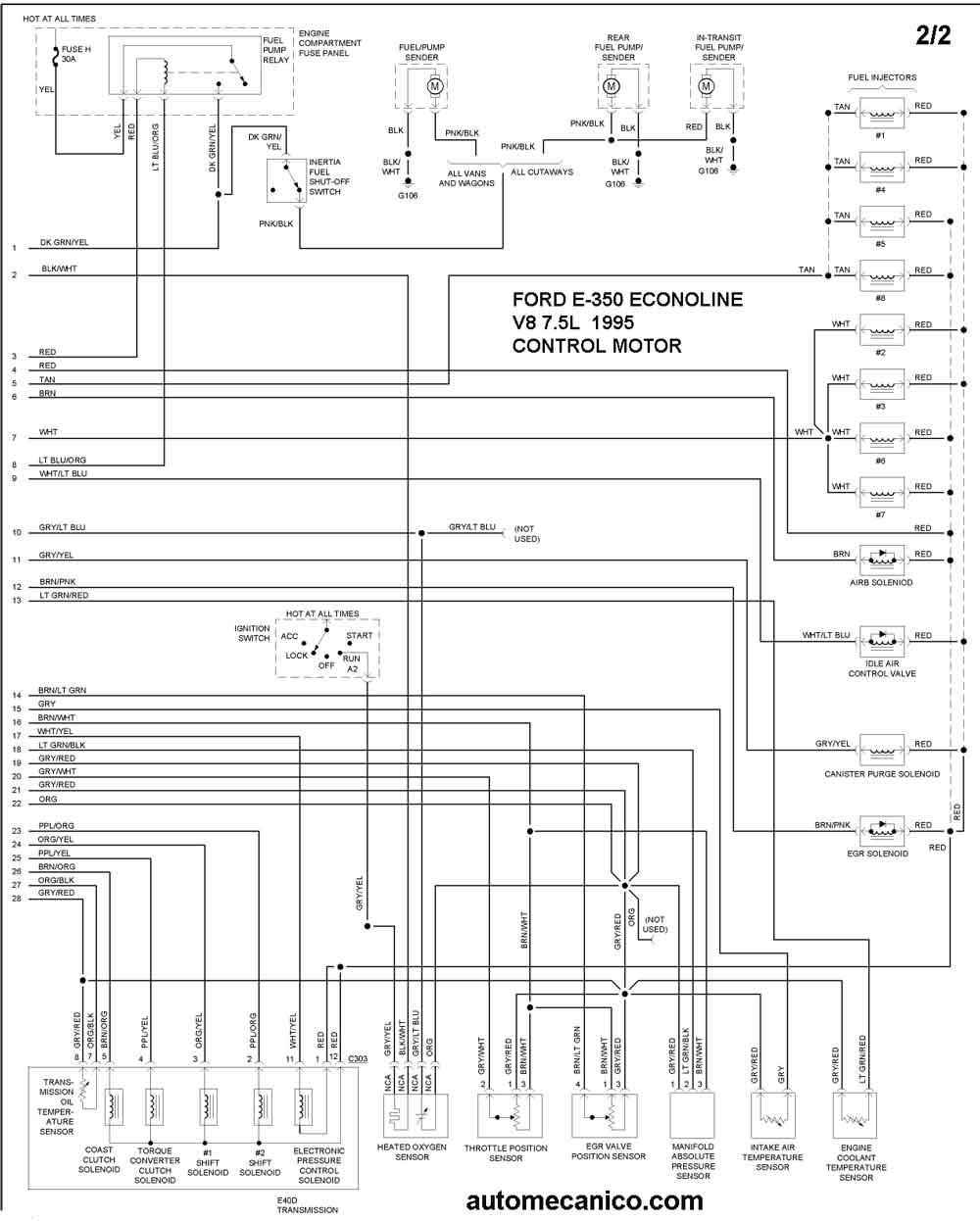

| 1995 | ECONOLINE E-350 7.5L V8 . 2/2 | CONTROL DEL MOTOR |
| 1995 | ESCORT 1.8L L4 T/A 1/2 | CONTROL DEL MOTOR |
| 1995 | ESCORT 1.8L L4 T/A 2/2 | CONTROL DEL MOTOR |

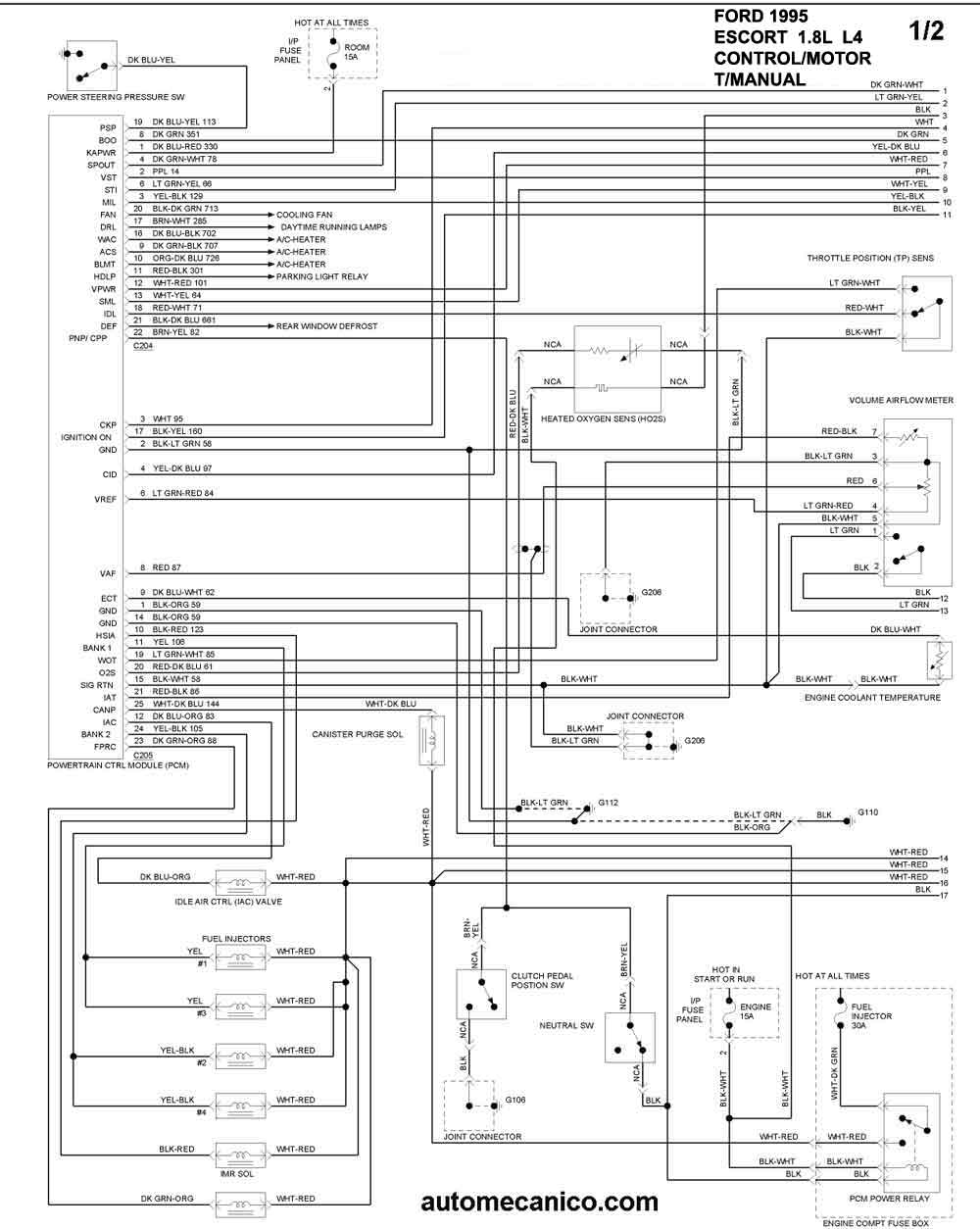

| 1995 | ESCORT 1.8L L4 T/M 1/2 | CONTROL DEL MOTOR |
| 1995 | ESCORT 1.8L L4 T/M 2/2 | CONTROL DEL MOTOR |

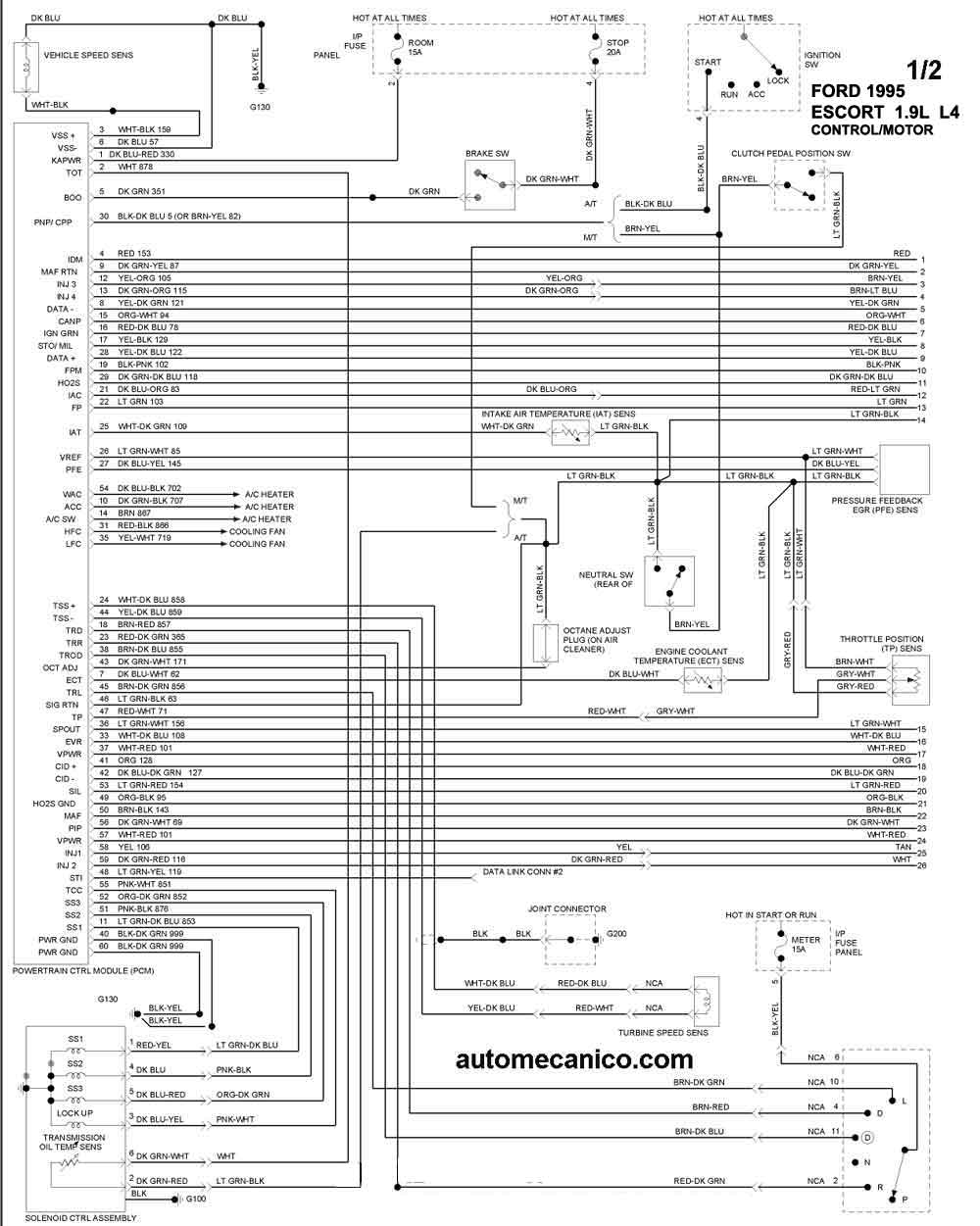

| 1995 | ESCORT 1.9L L4. 1/2 | CONTROL DEL MOTOR |
| 1995 | ESCORT 1.9L L4. 2/2 | CONTROL DEL MOTOR |
