DIAGRAMAS / ESQUEMAS : FORD - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: FORD 1995 - |
| YEAR | MODELO | DIAGRAMA |

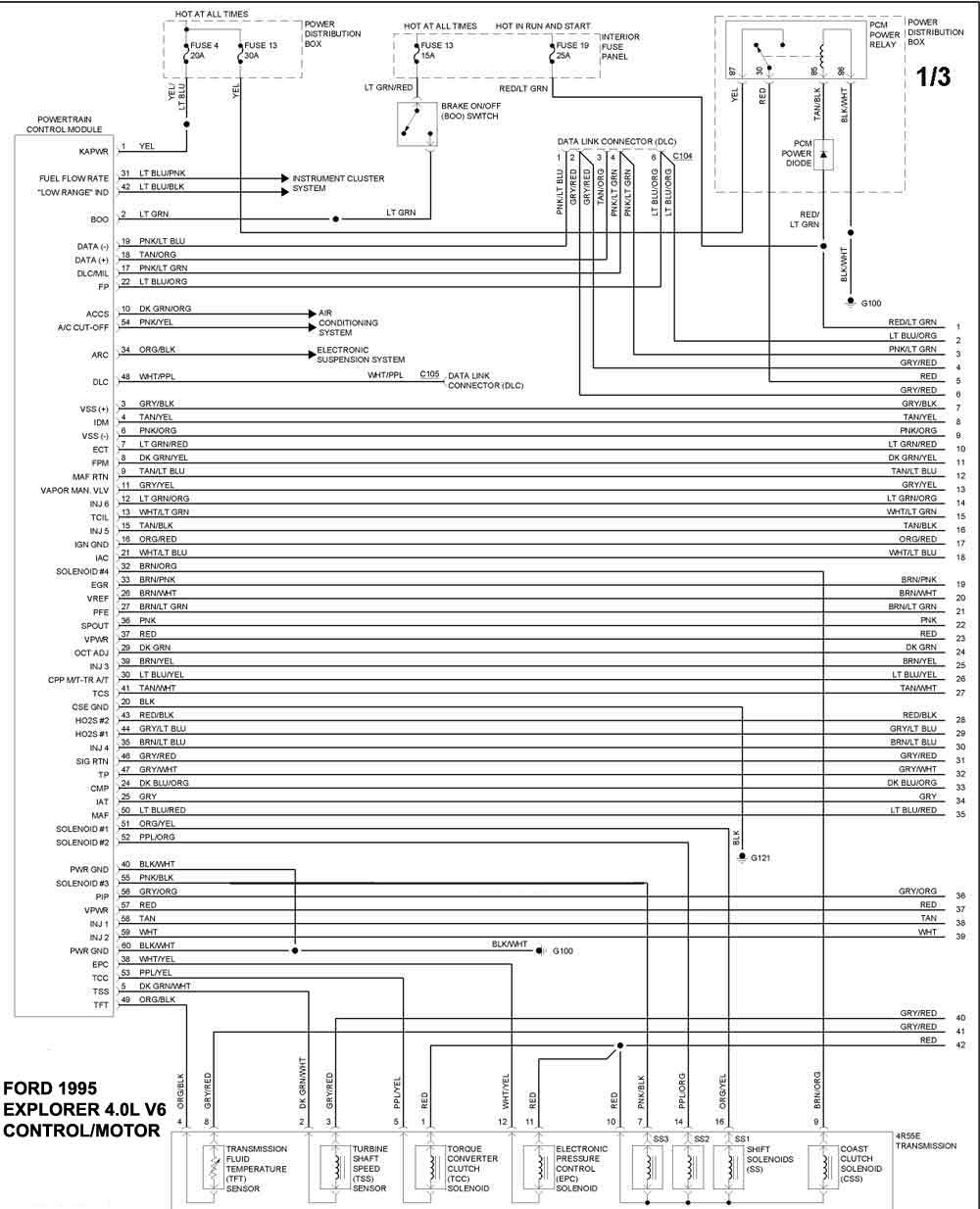

| 1995 | EXPLORER 4.0L V6 . 1/3 | CONTROL DEL MOTOR |

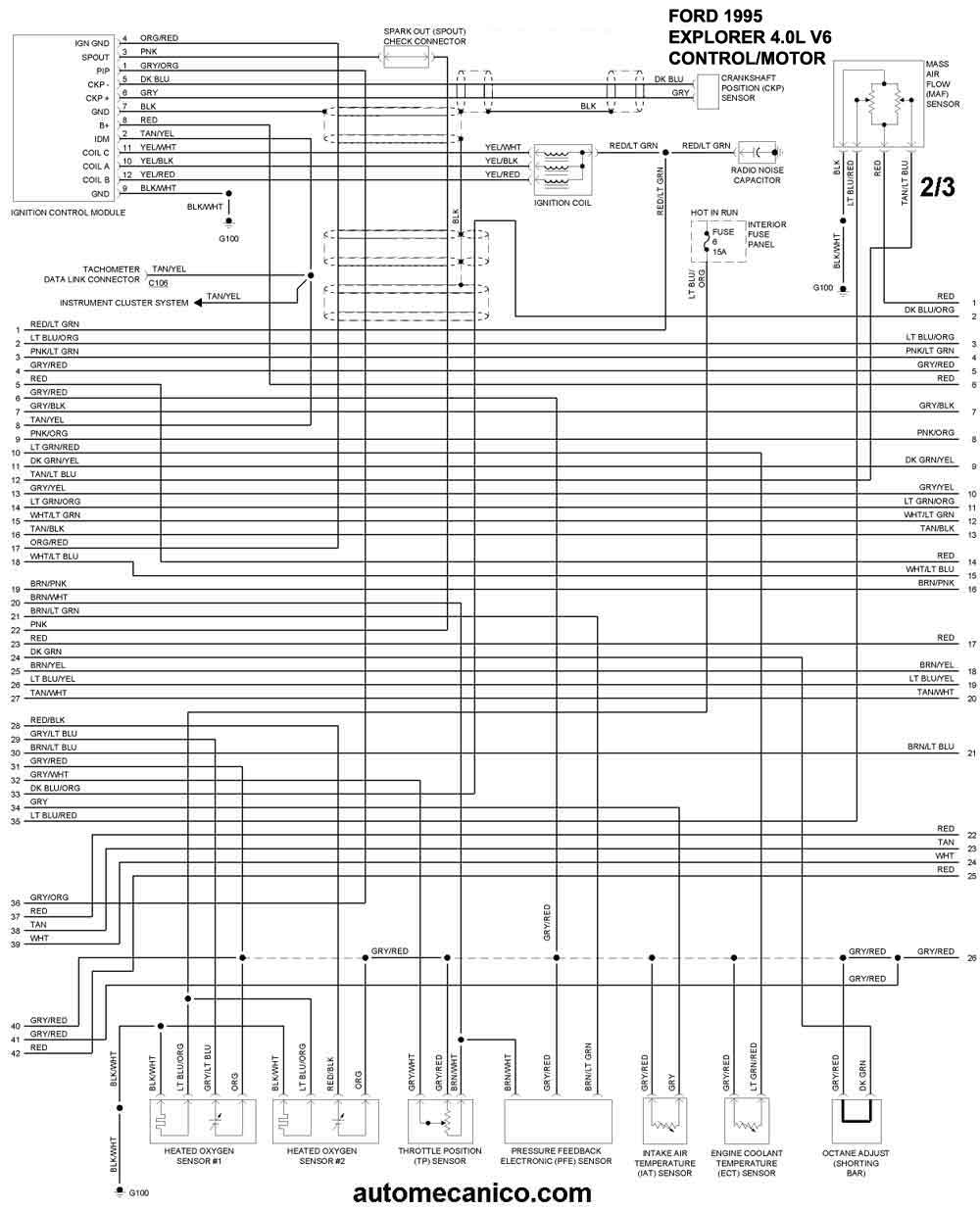

| 1995 | EXPLORER 4.0L V6 . 2/3 | CONTROL DEL MOTOR |

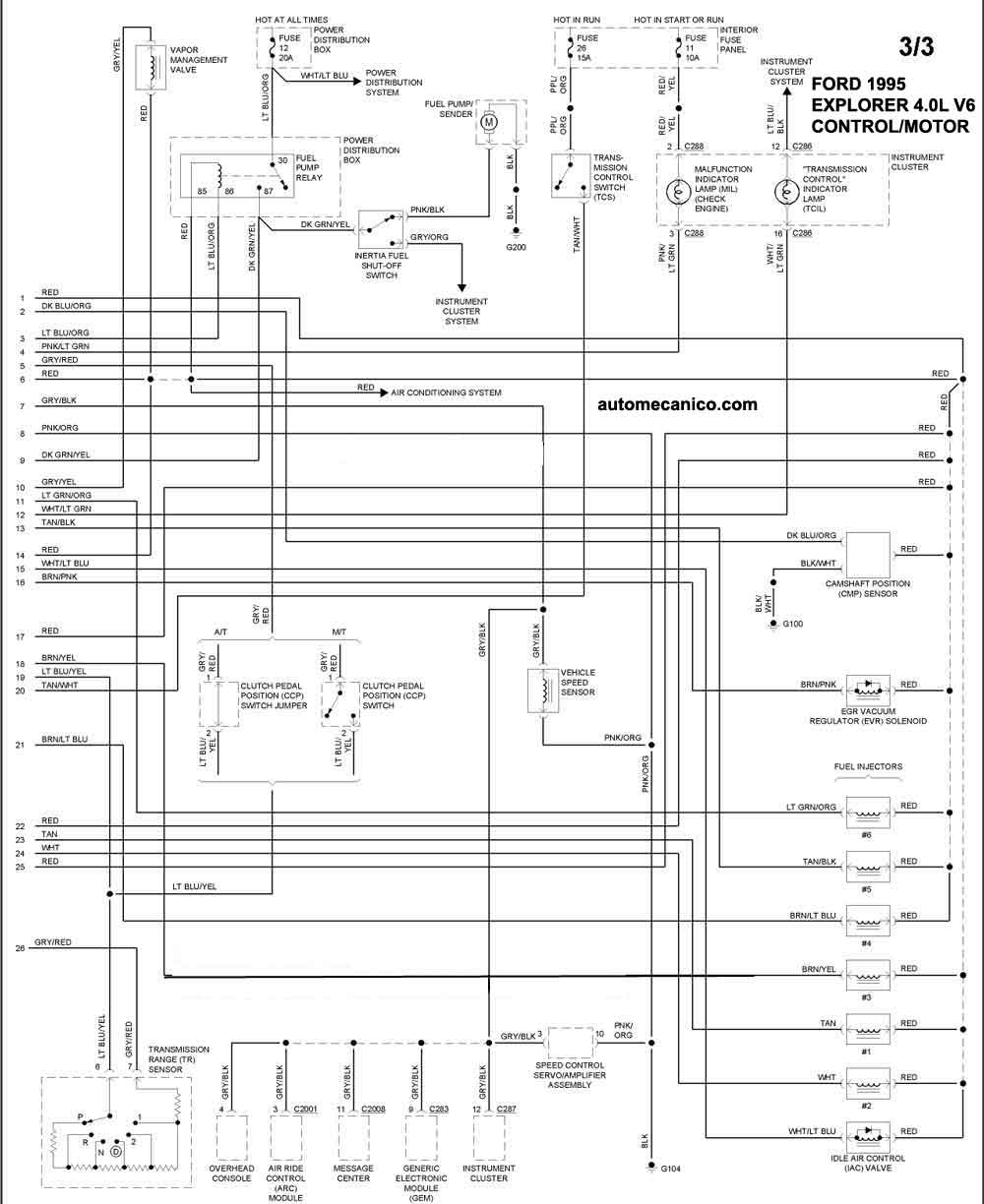

| 1995 | EXPLORER 4.0L V6 . 3/3 | CONTROL DEL MOTOR |
| 1995 | PICKUP F-150 4.9L L6 Calif.. 1/2 | CONTROL DEL MOTOR |
| 1995 | PICKUP F-150 4.9L L6 Calif.. 2/2 | CONTROL DEL MOTOR |

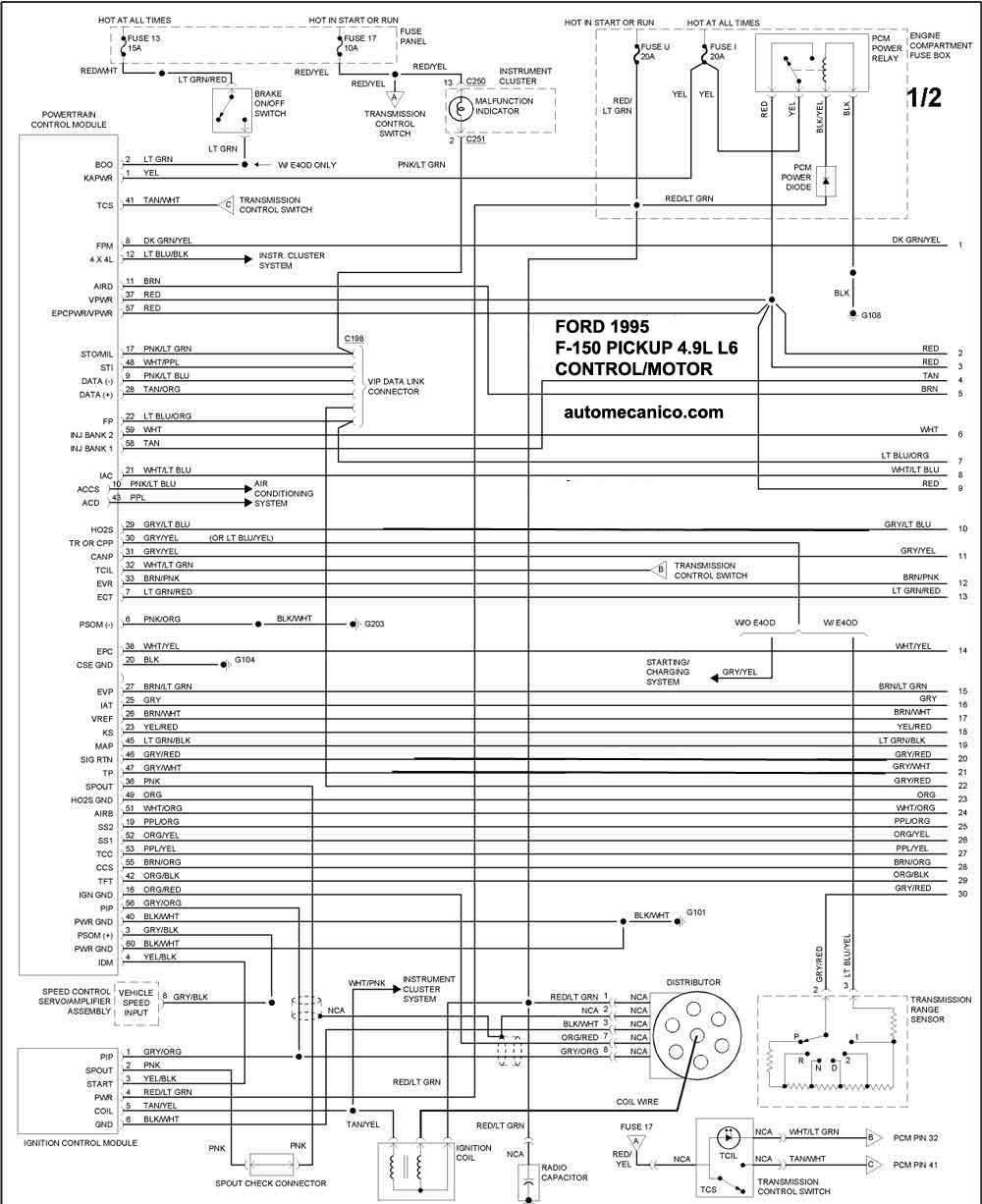

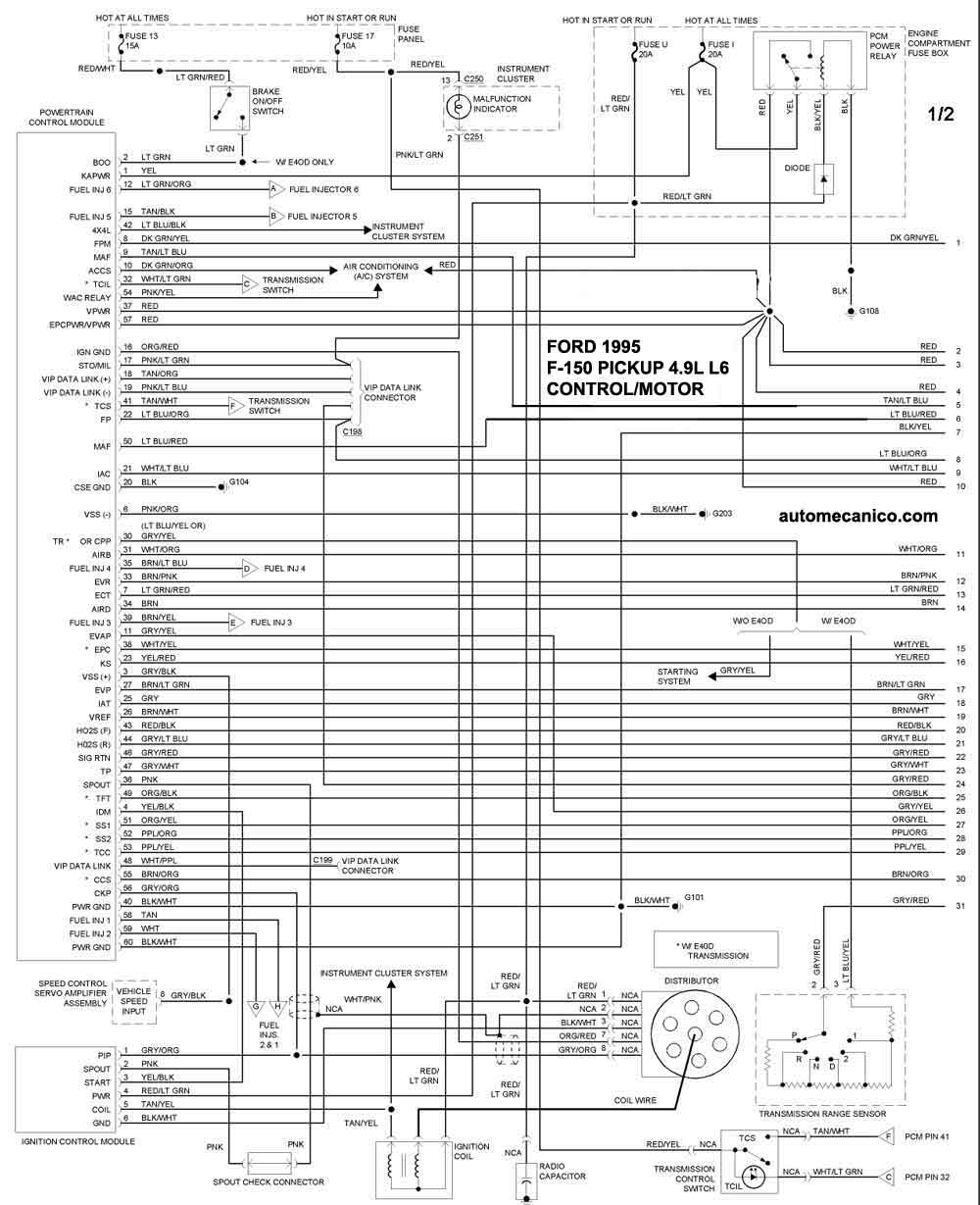

| 1995 | PICKUP F-150 4.9L L6 . 1/2 | CONTROL DEL MOTOR |

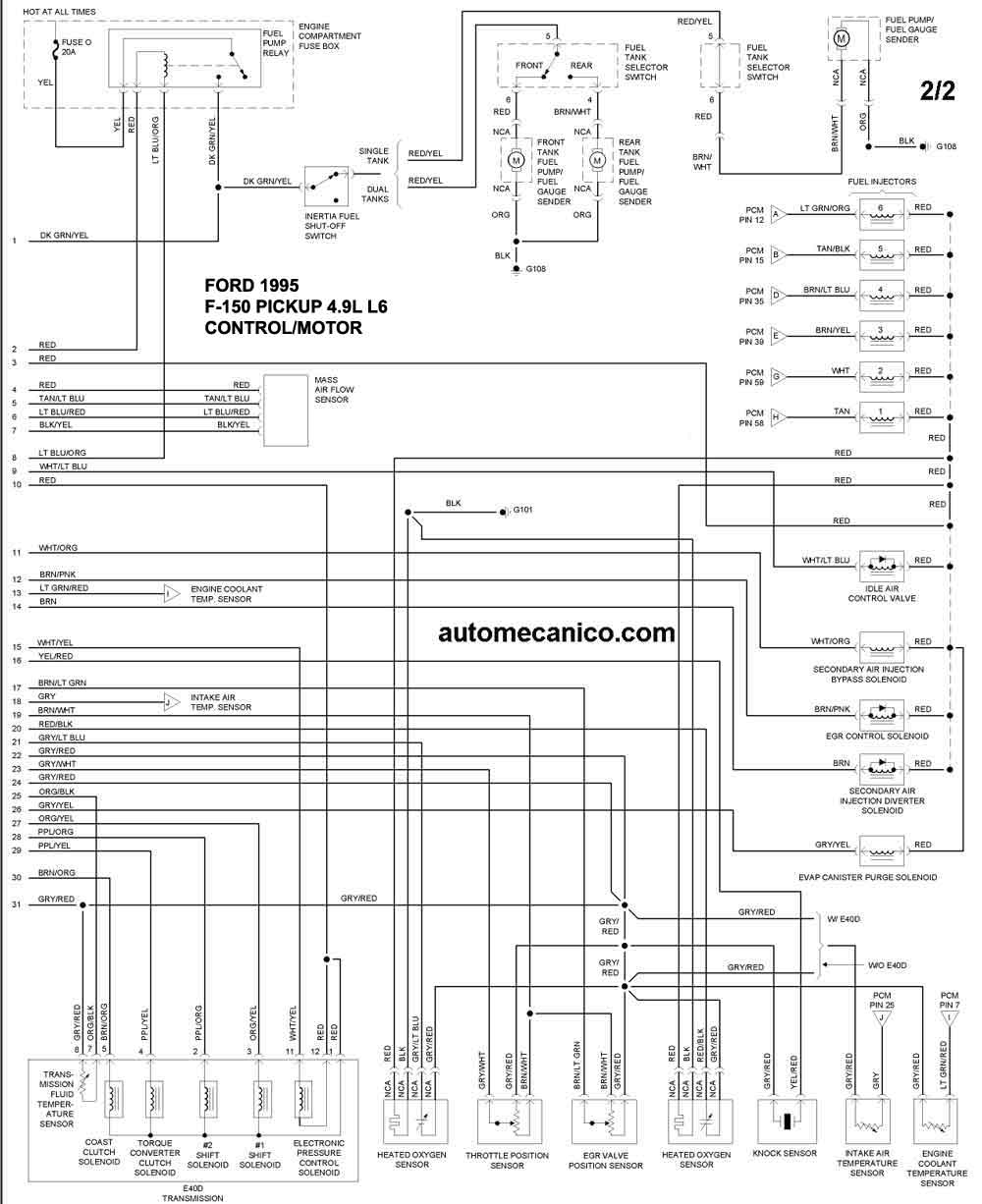

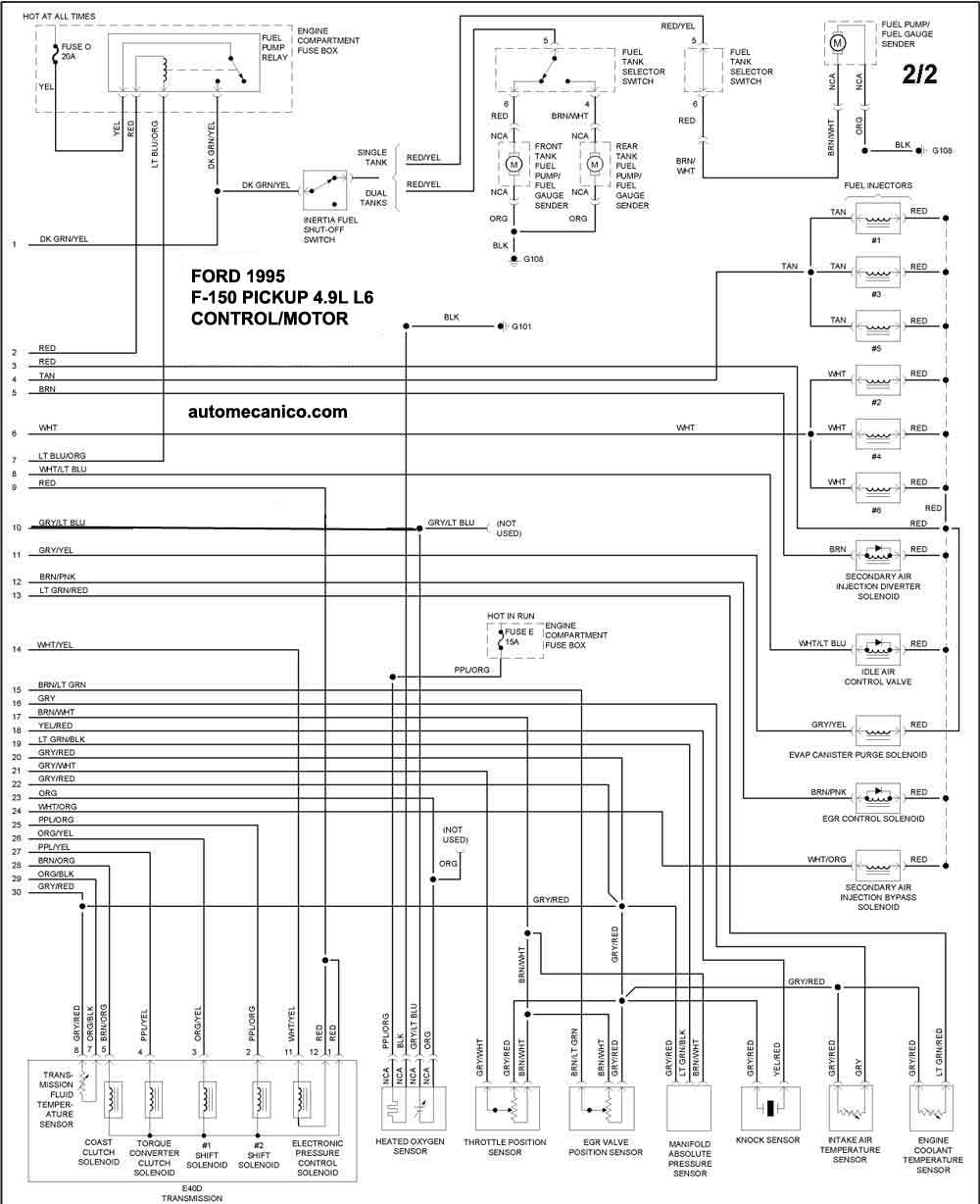

| 1995 | PICKUP F-150 4.9L L6 . 2/2 | CONTROL DEL MOTOR |

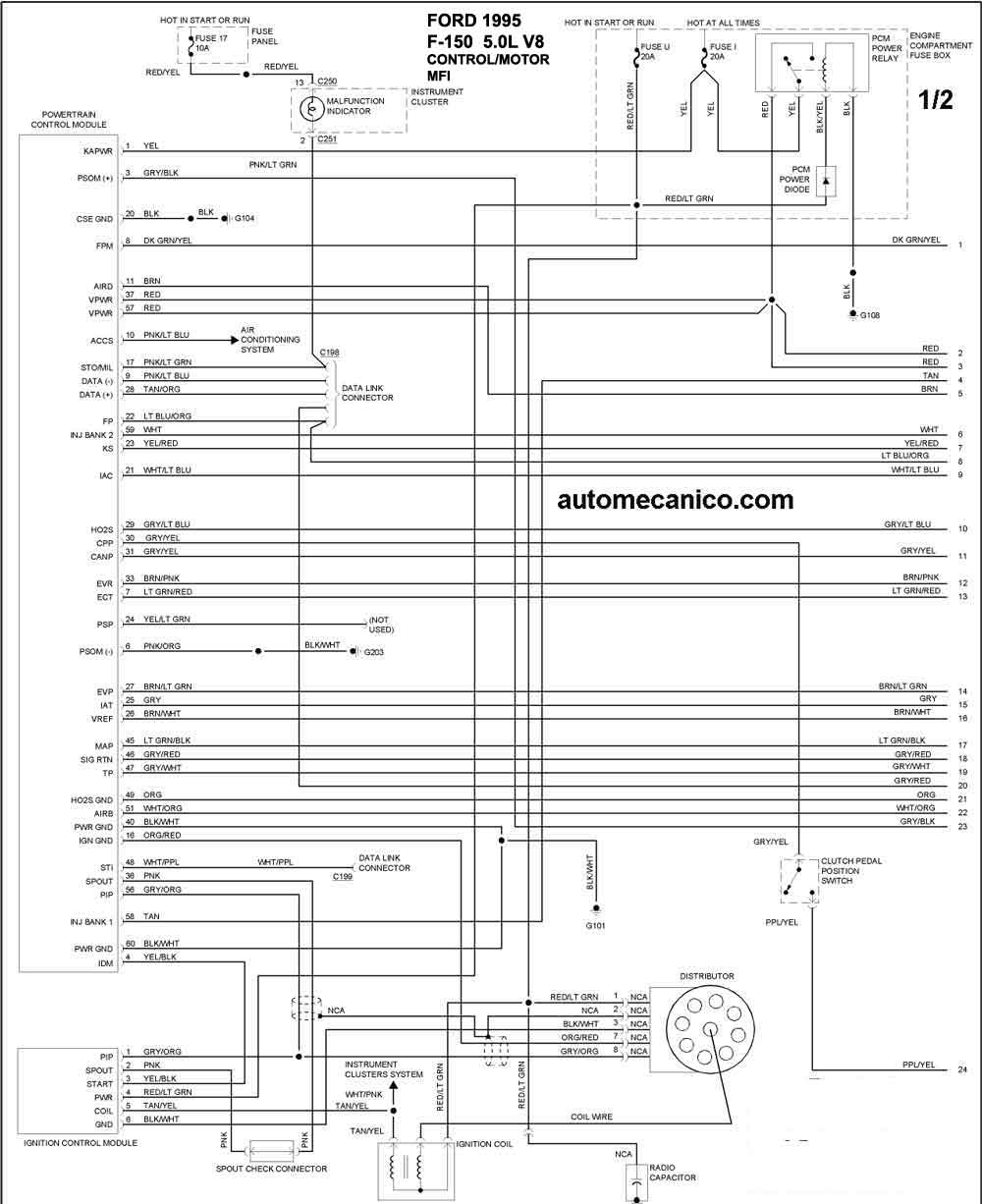

| 1995 | PICKUP F-150 5.0L V8 MFI. 1/2 | CONTROL DEL MOTOR |

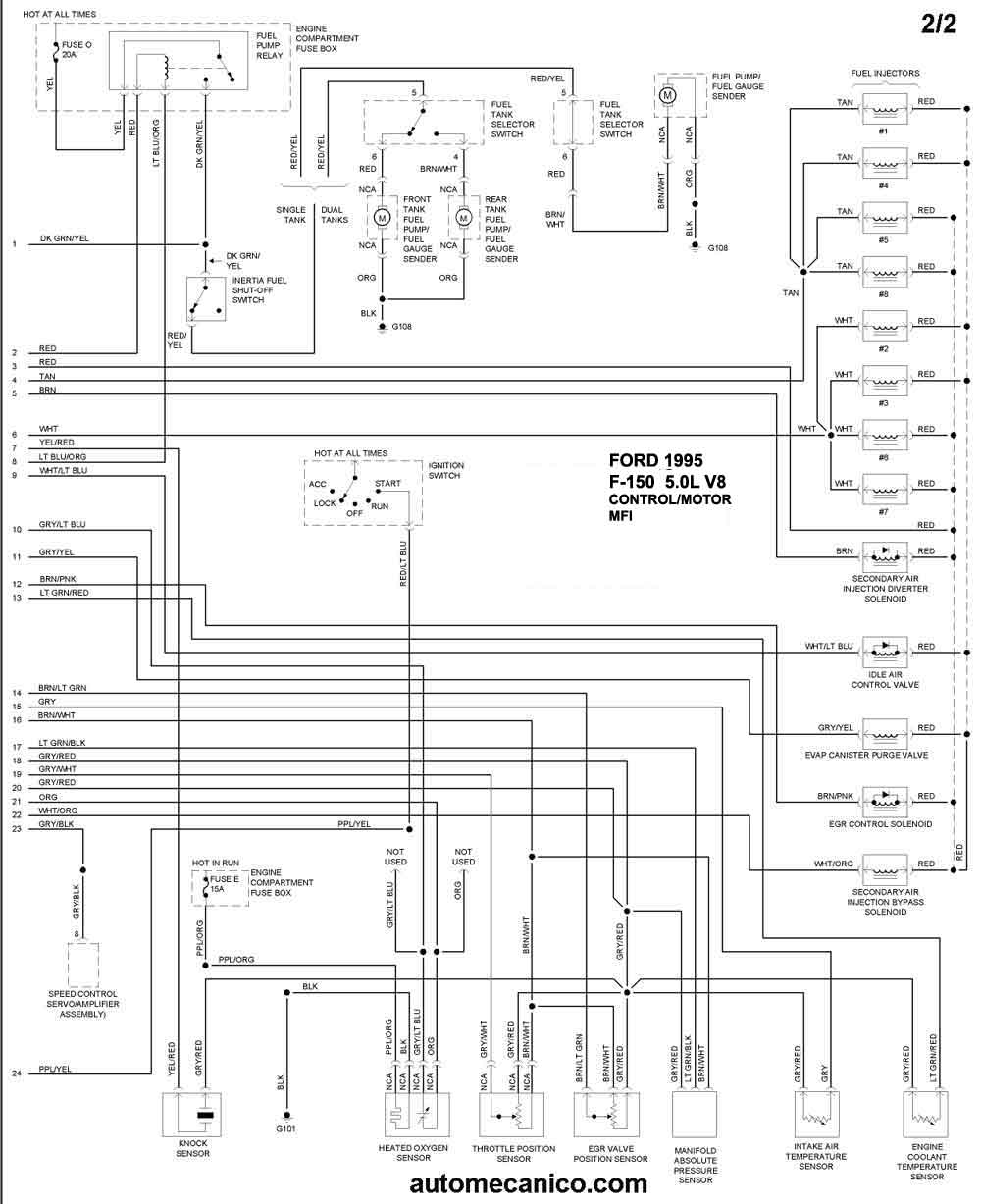

| 1995 | PICKUP F-150 5.0L V8 MFI. 2/2 | CONTROL DEL MOTOR |

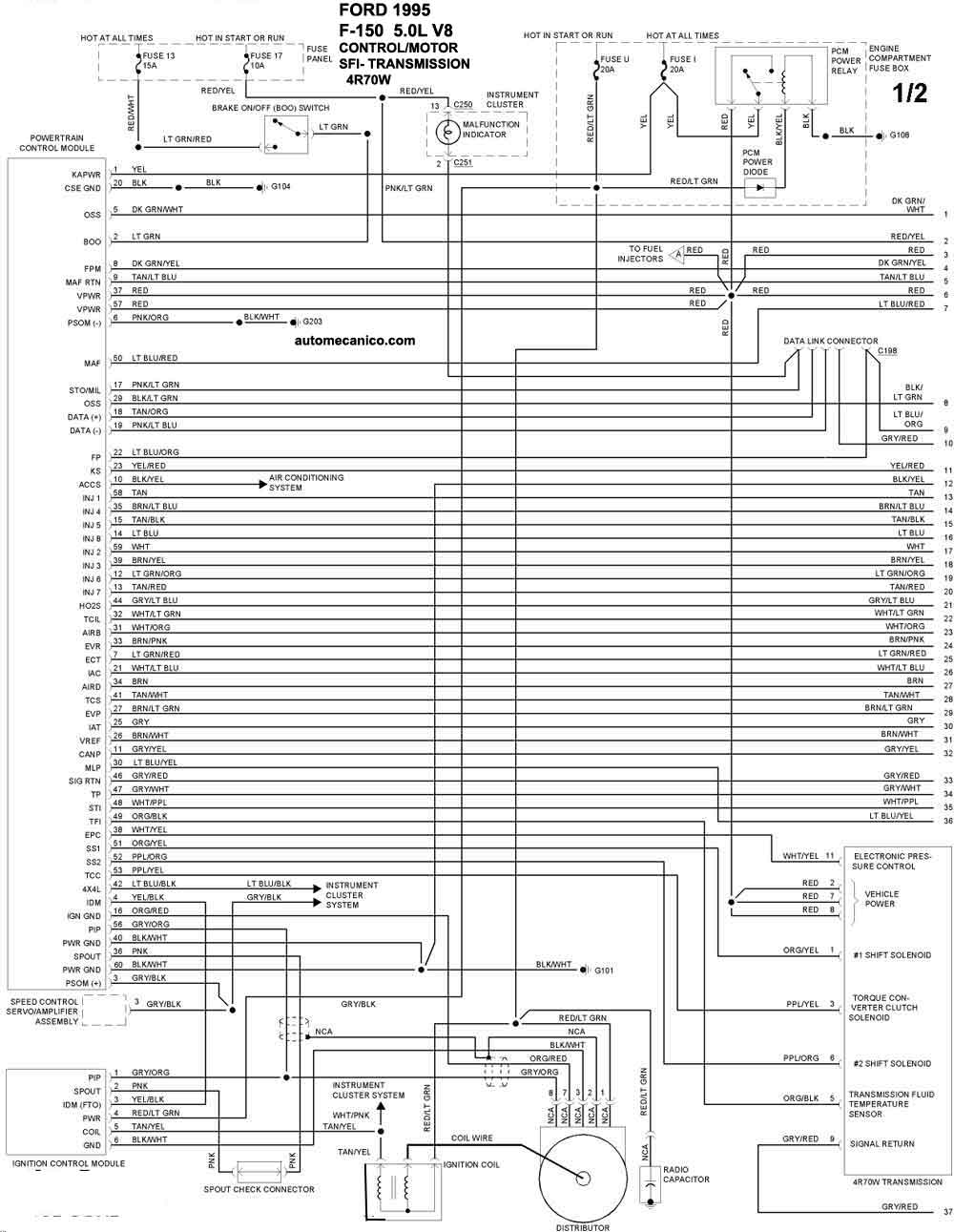

| 1995 | PICKUP F-150 5.0L V8 SFI W/4R70W. 1/2 | CONTROL DEL MOTOR |

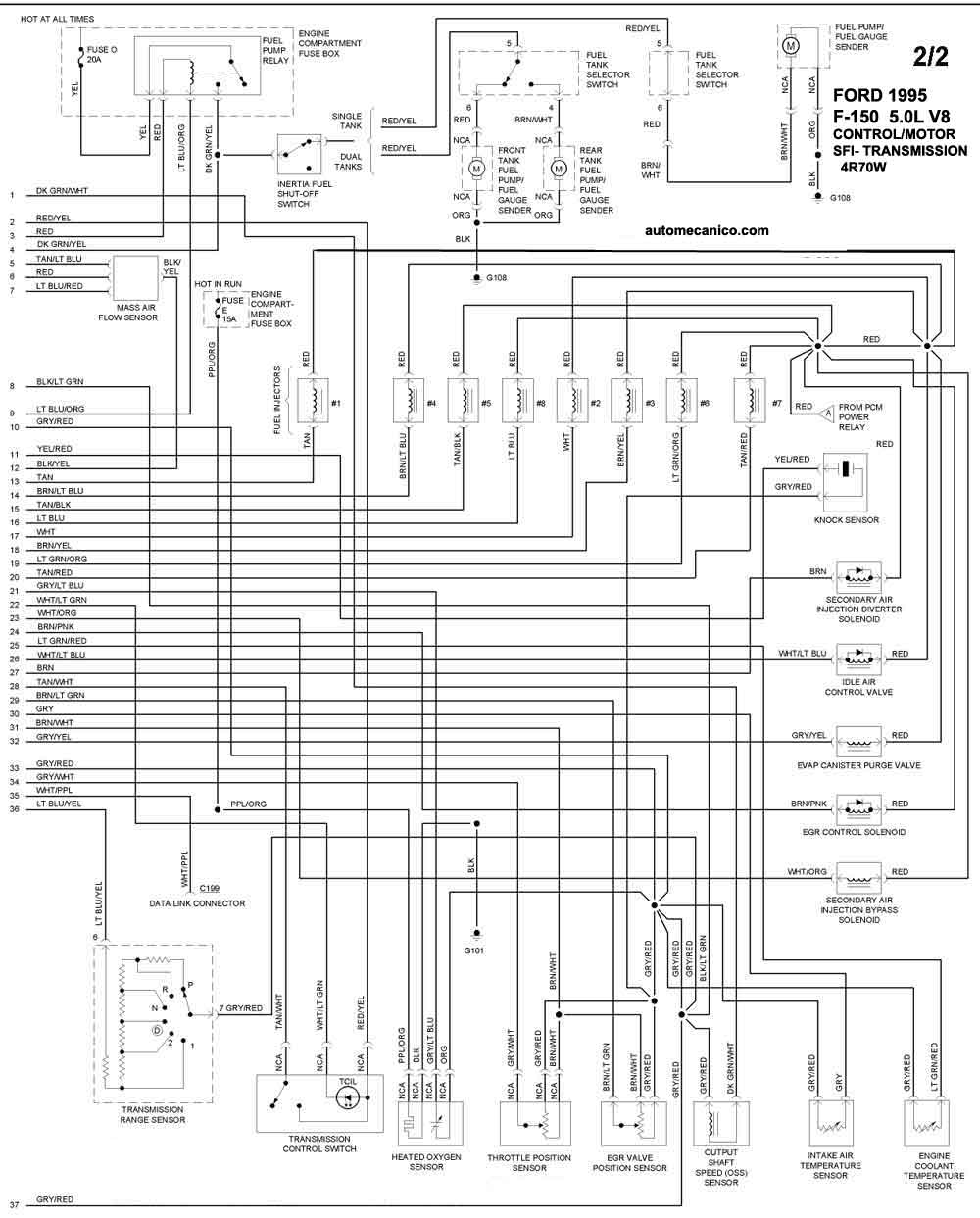

| 1995 | PICKUP F-150 5.0L V8 SFI W/4R70W. 2/2 | CONTROL DEL MOTOR |

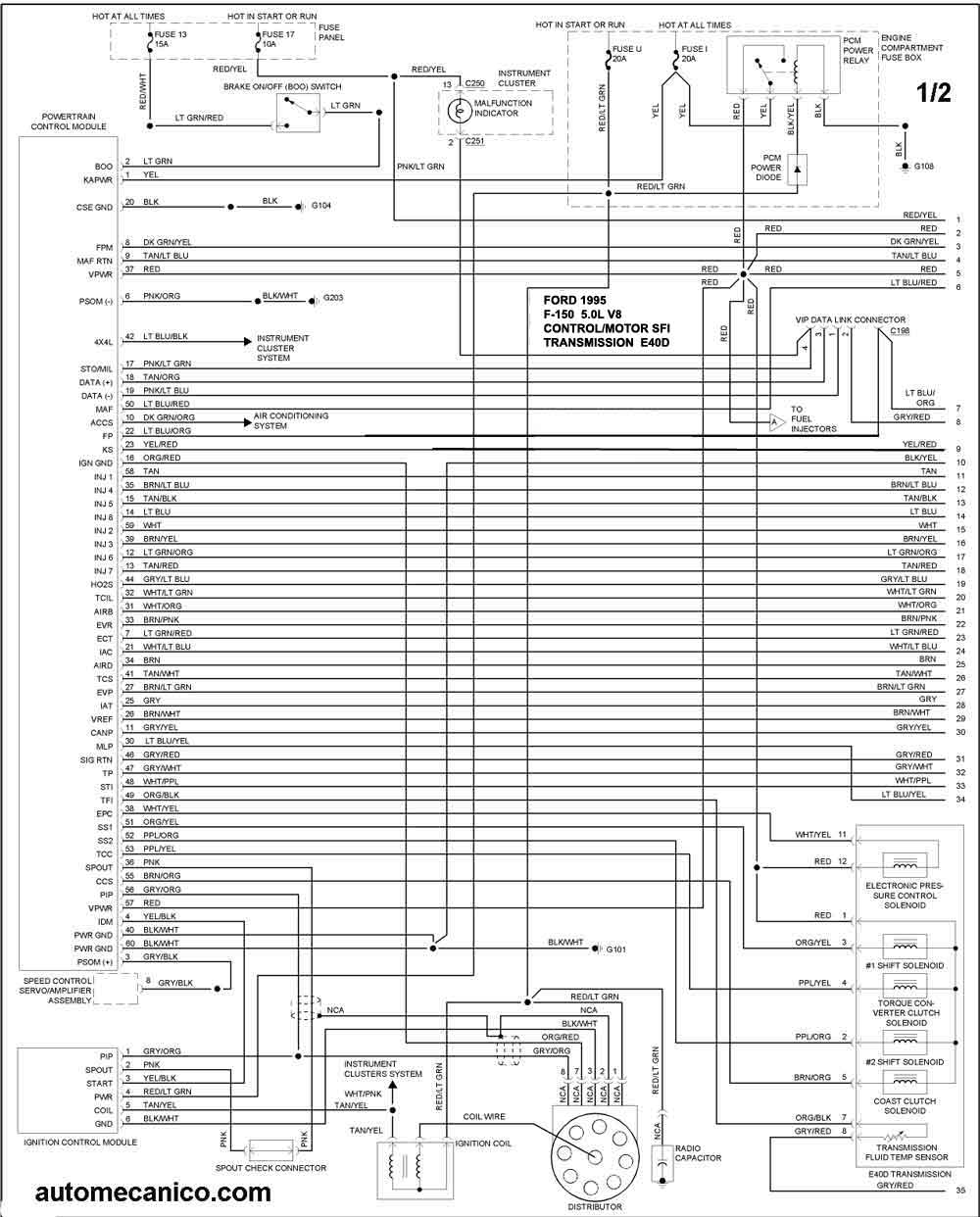

| 1995 | PICKUP F-150 5.0L V8 SFI W/E4OD . 1/2 | CONTROL DEL MOTOR |
| 1995 | PICKUP F-150 5.0L V8 SFI W/E4OD . 2/2 | CONTROL DEL MOTOR |
