DIAGRAMAS / ESQUEMAS : FORD - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: FORD 1995 - |
YEAR | MODELO | DIAGRAMA |

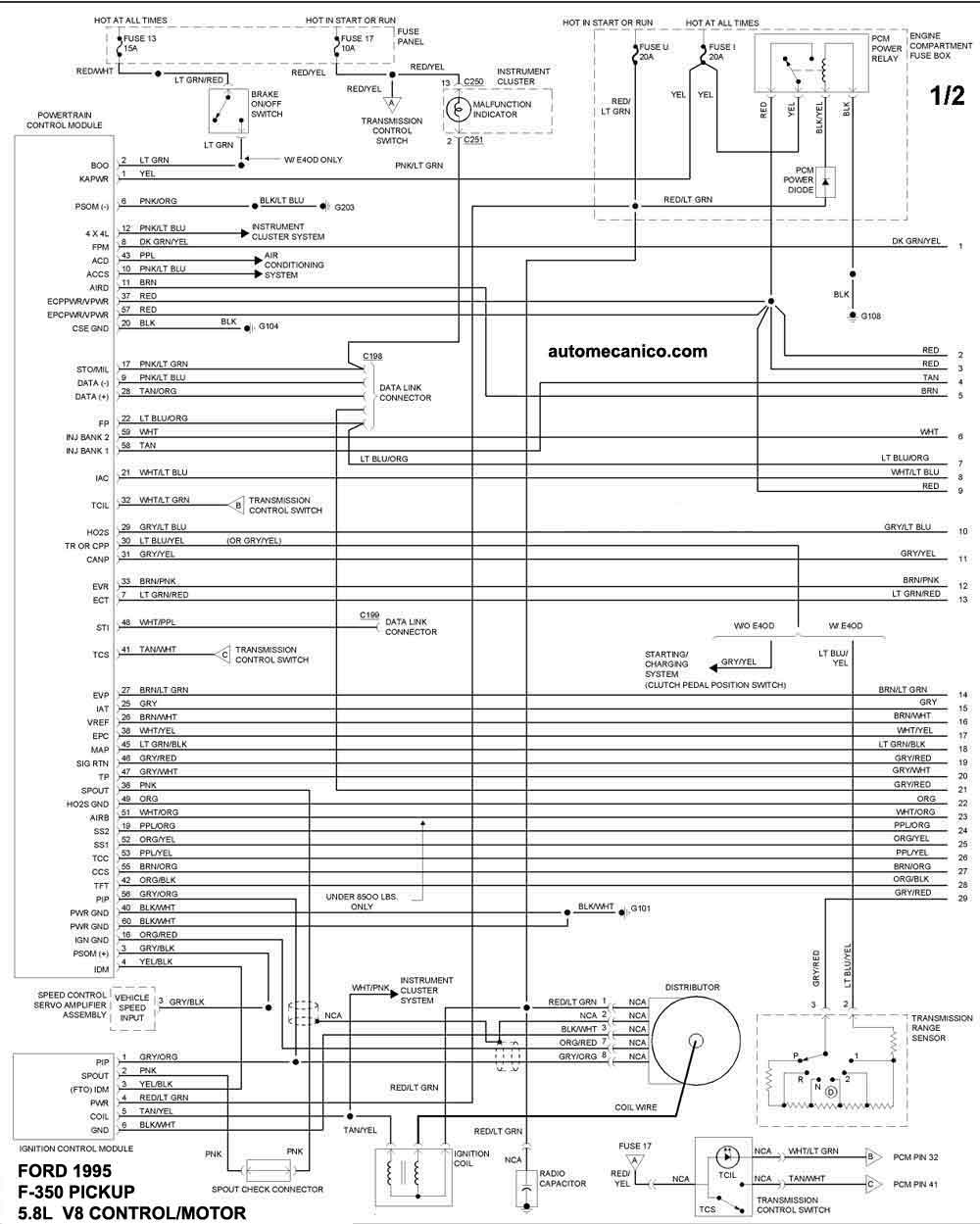

1995 | PICKUP F-350 5.8L V8 . 1/2 | CONTROL DEL MOTOR |
1995 | PICKUP F-350 5.8L V8 . 2/2 | CONTROL DEL MOTOR |

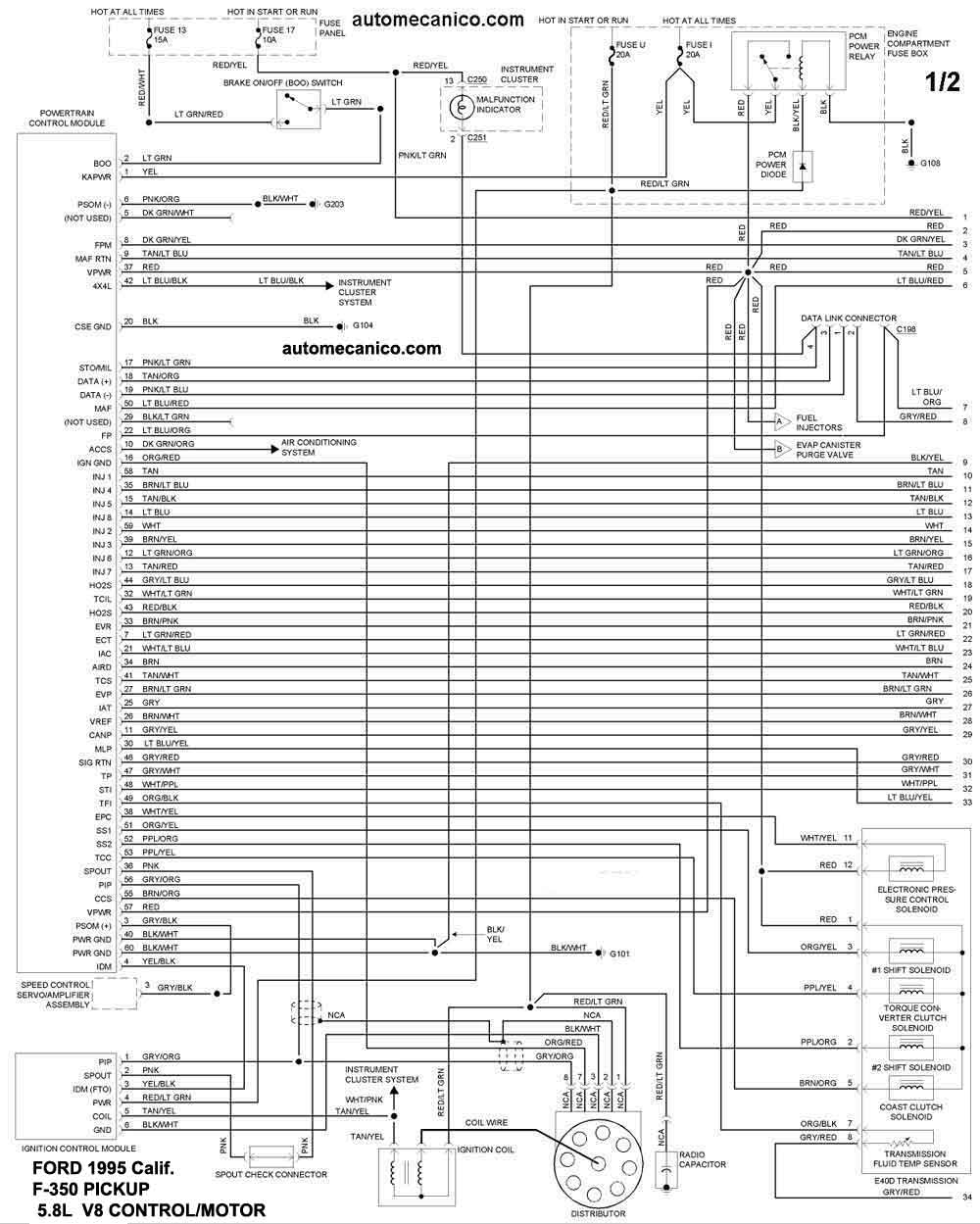

1995 | PICKUP F-350 5.8L V8 Calif.. 1/2 | CONTROL DEL MOTOR |

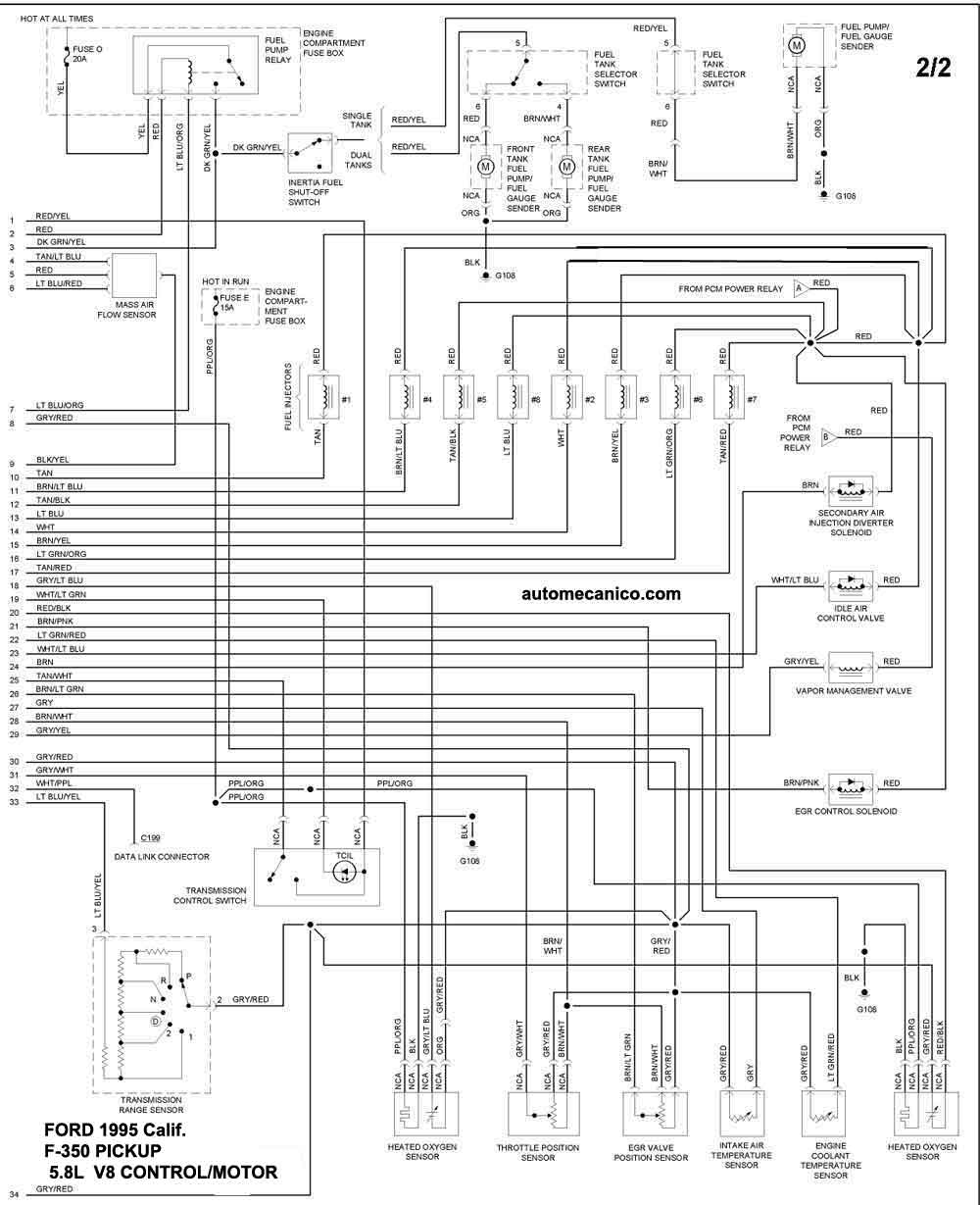

1995 | PICKUP F-350 5.8L V8 Calif.. 2/2 | CONTROL DEL MOTOR |

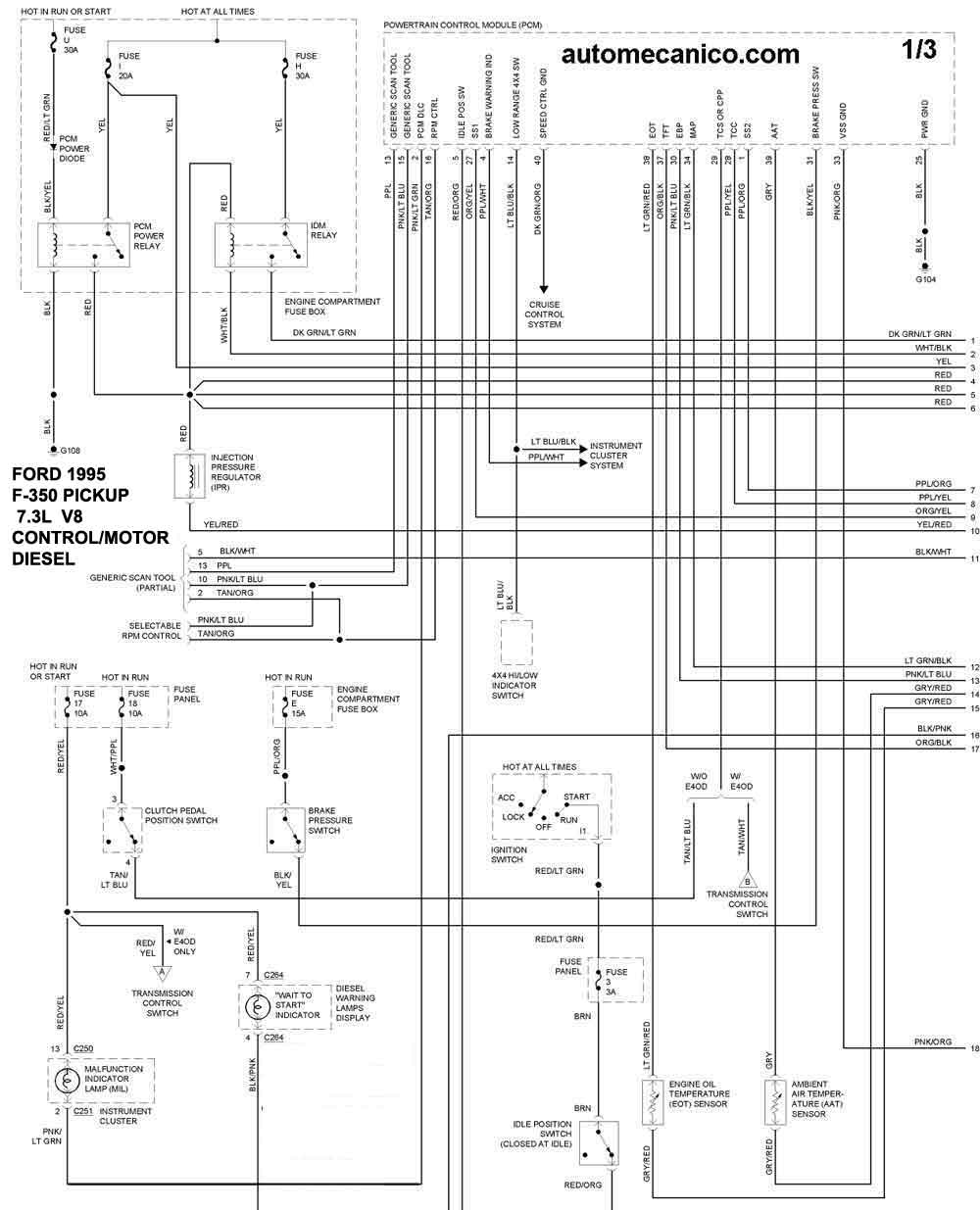

1995 | PICKUP F-350 DIESEL 7.3L V8. 1/3 | CONTROL DEL MOTOR |

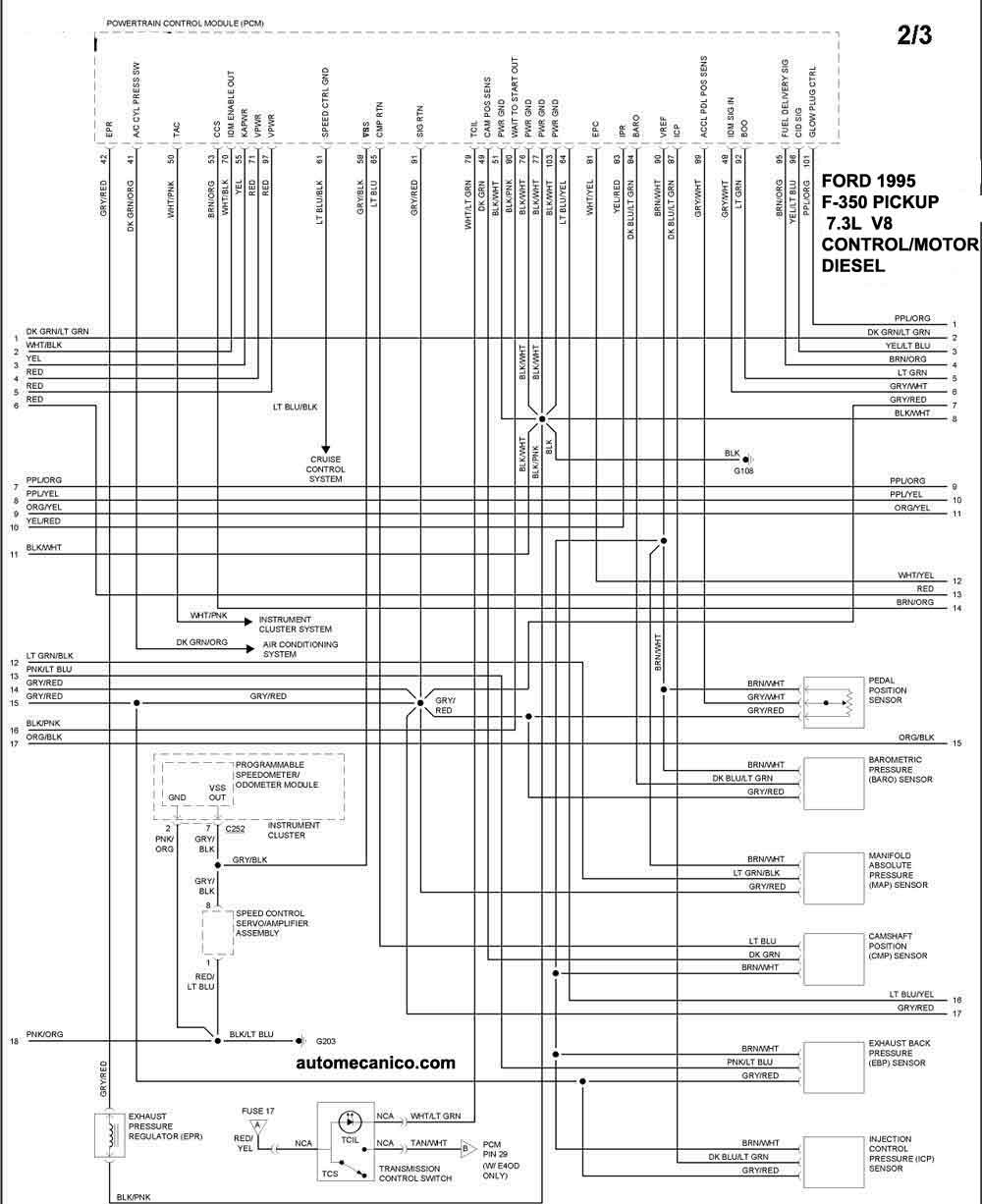

1995 | PICKUP F-350 DIESEL 7.3L V8. 1/3. 2/3 | CONTROL DEL MOTOR |

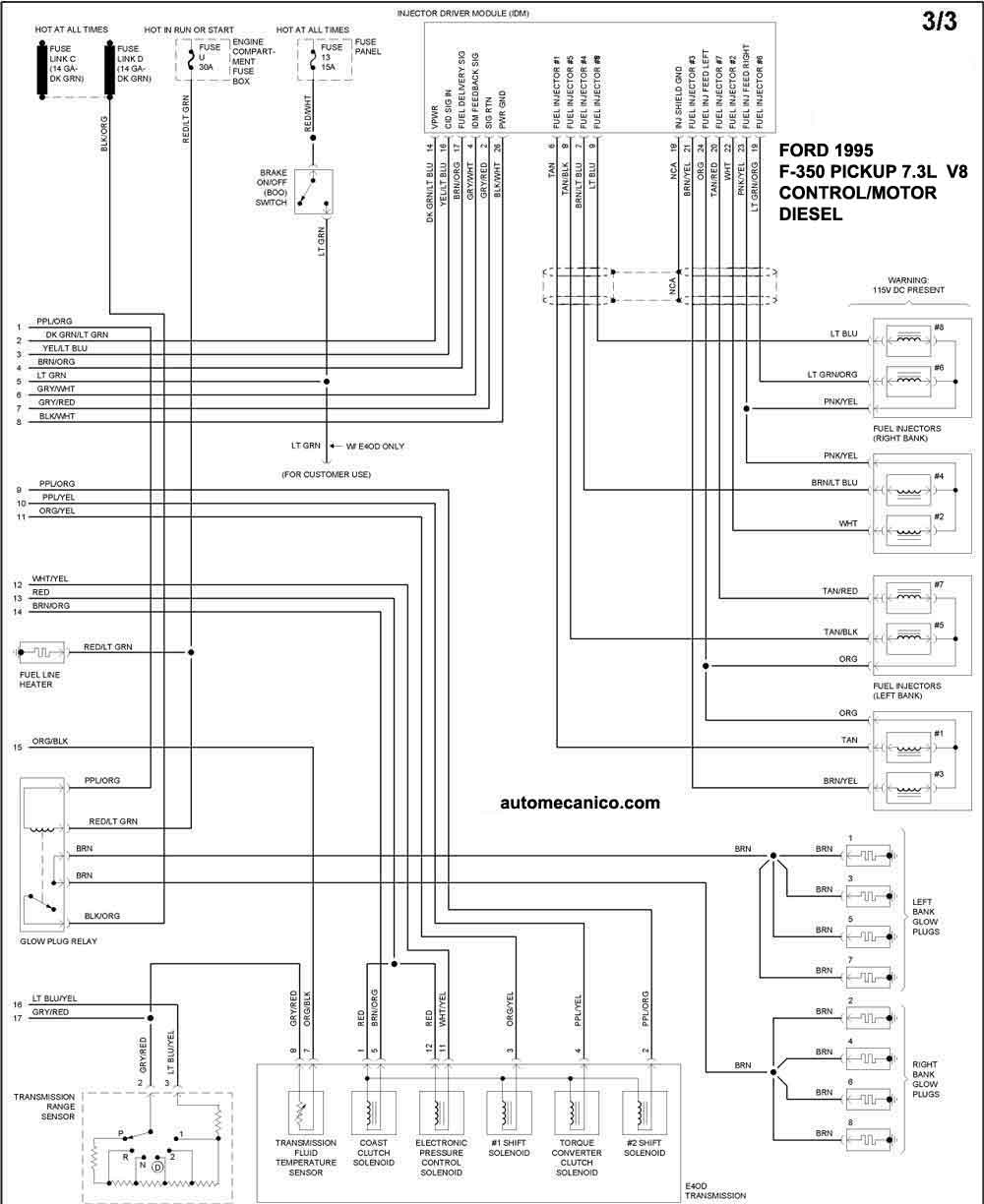

1995 | PICKUP F-350 DIESEL 7.3L V8. 1/3. 3/3 | CONTROL DEL MOTOR |

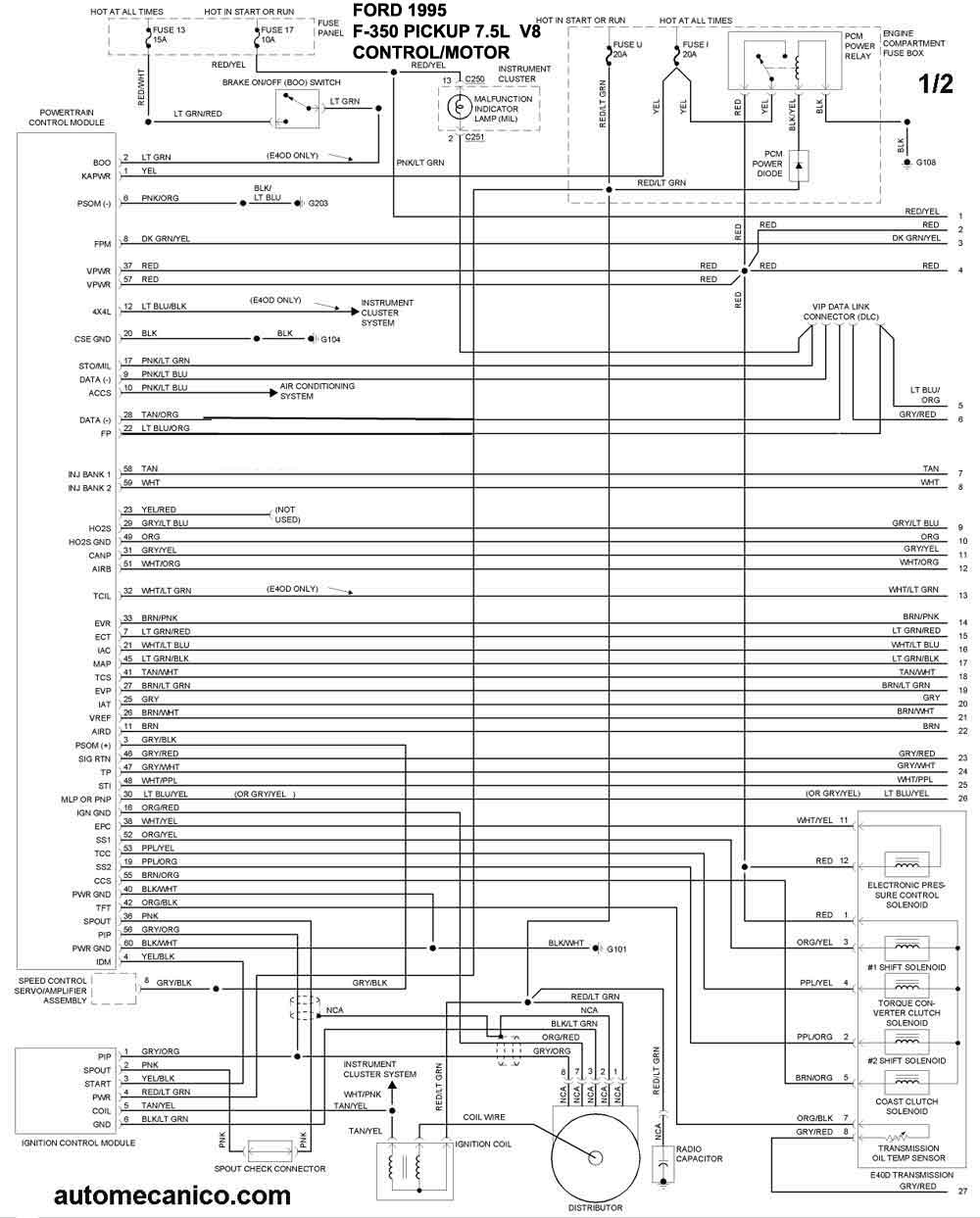

1995 | PICKUP F-350 7.5L V8. 1/2 | CONTROL DEL MOTOR |

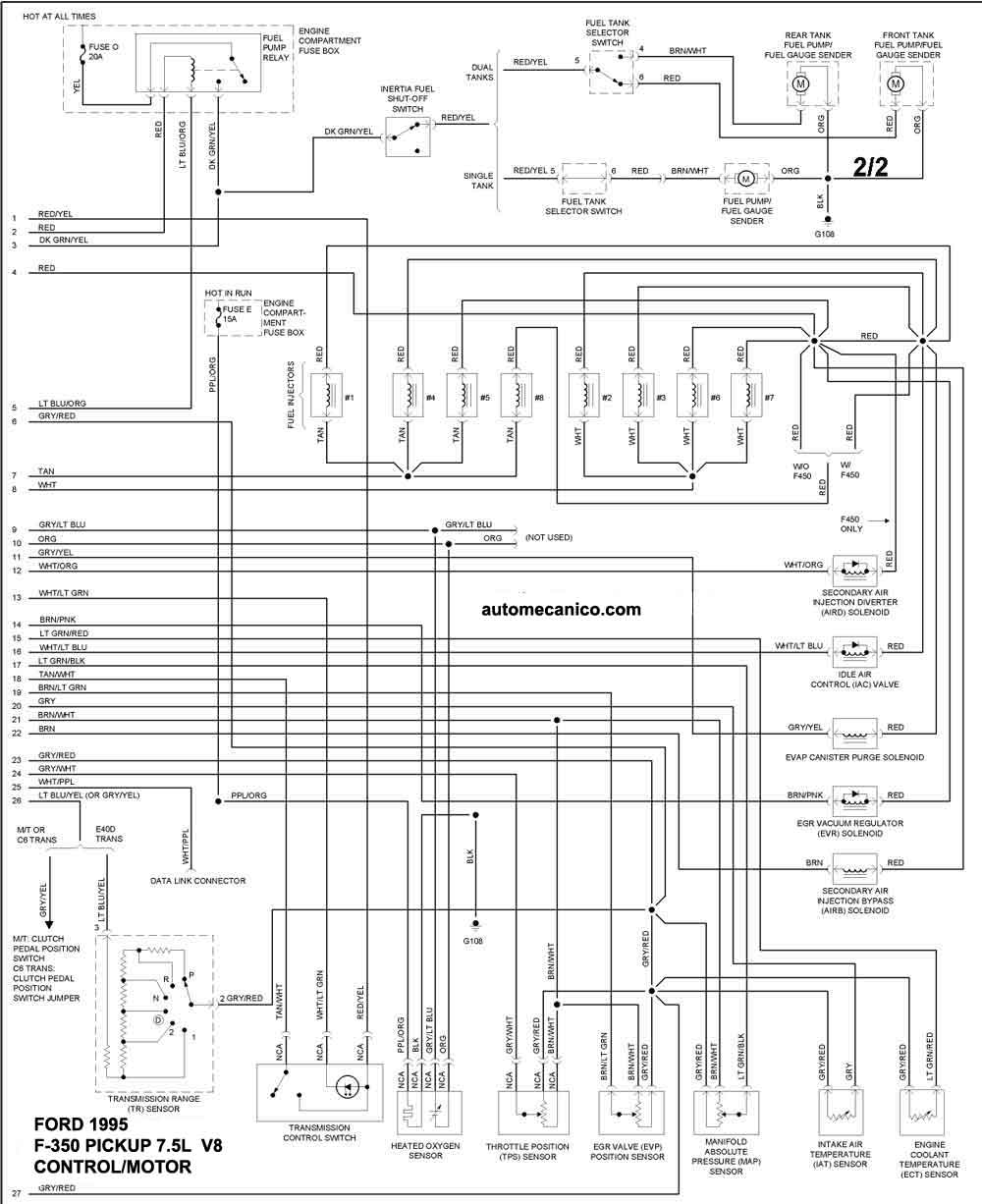

1995 | PICKUP F-350 7.5L V8 2/2 | CONTROL DEL MOTOR |

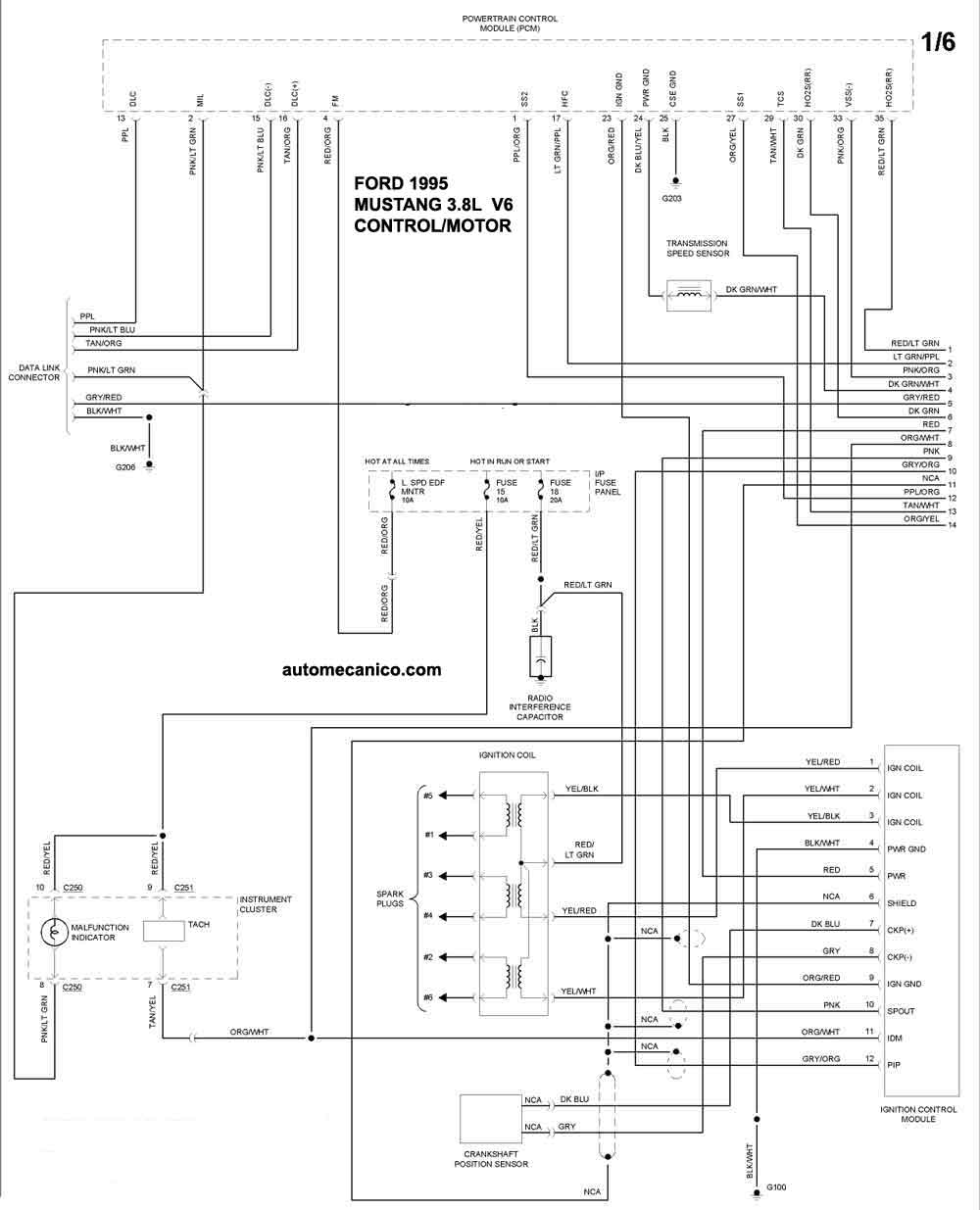

1995 | MUSTANG 3.8L V6. 1/6 | CONTROL DEL MOTOR |

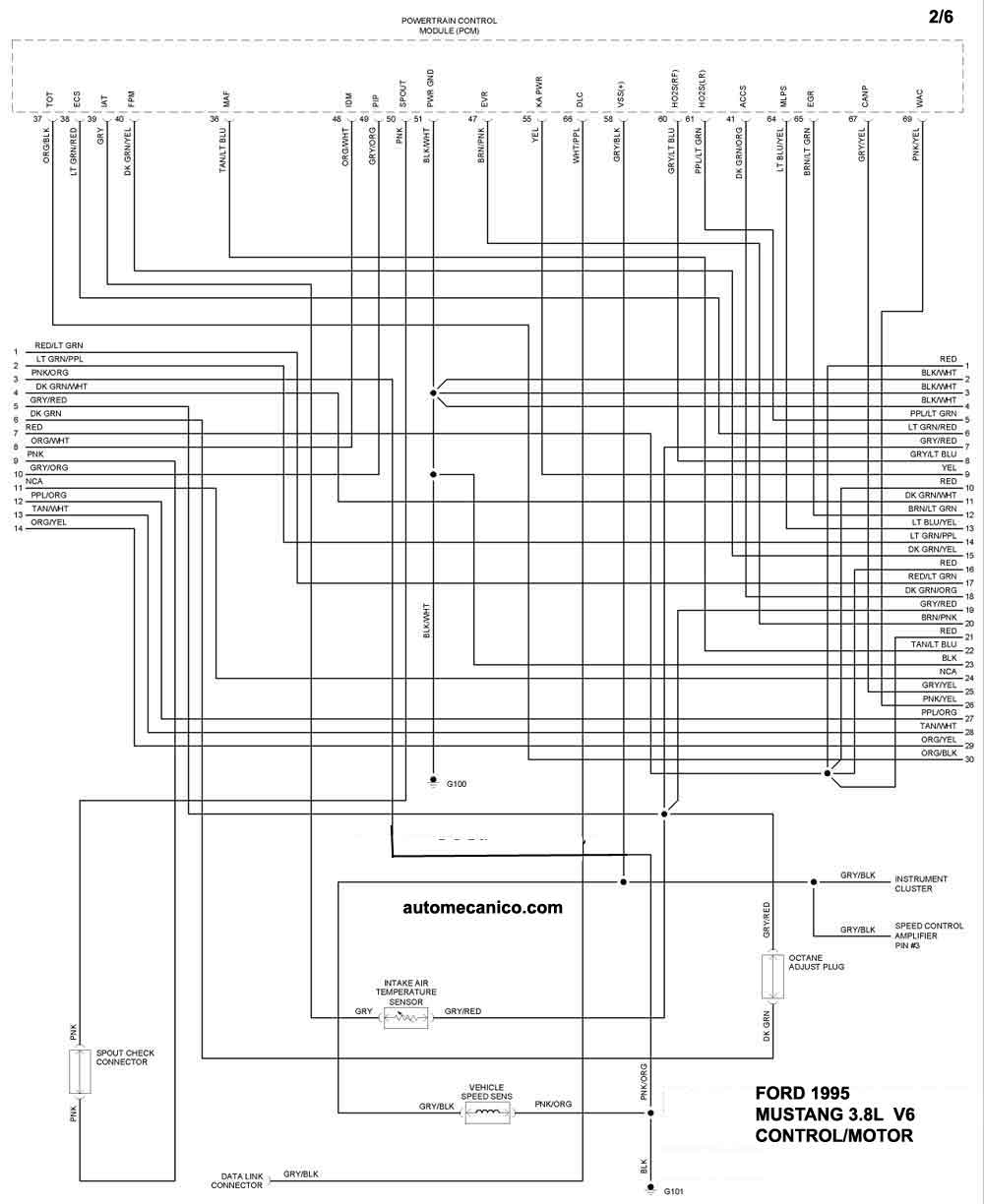

1995 | MUSTANG 3.8L V6. 2/6 | CONTROL DEL MOTOR |

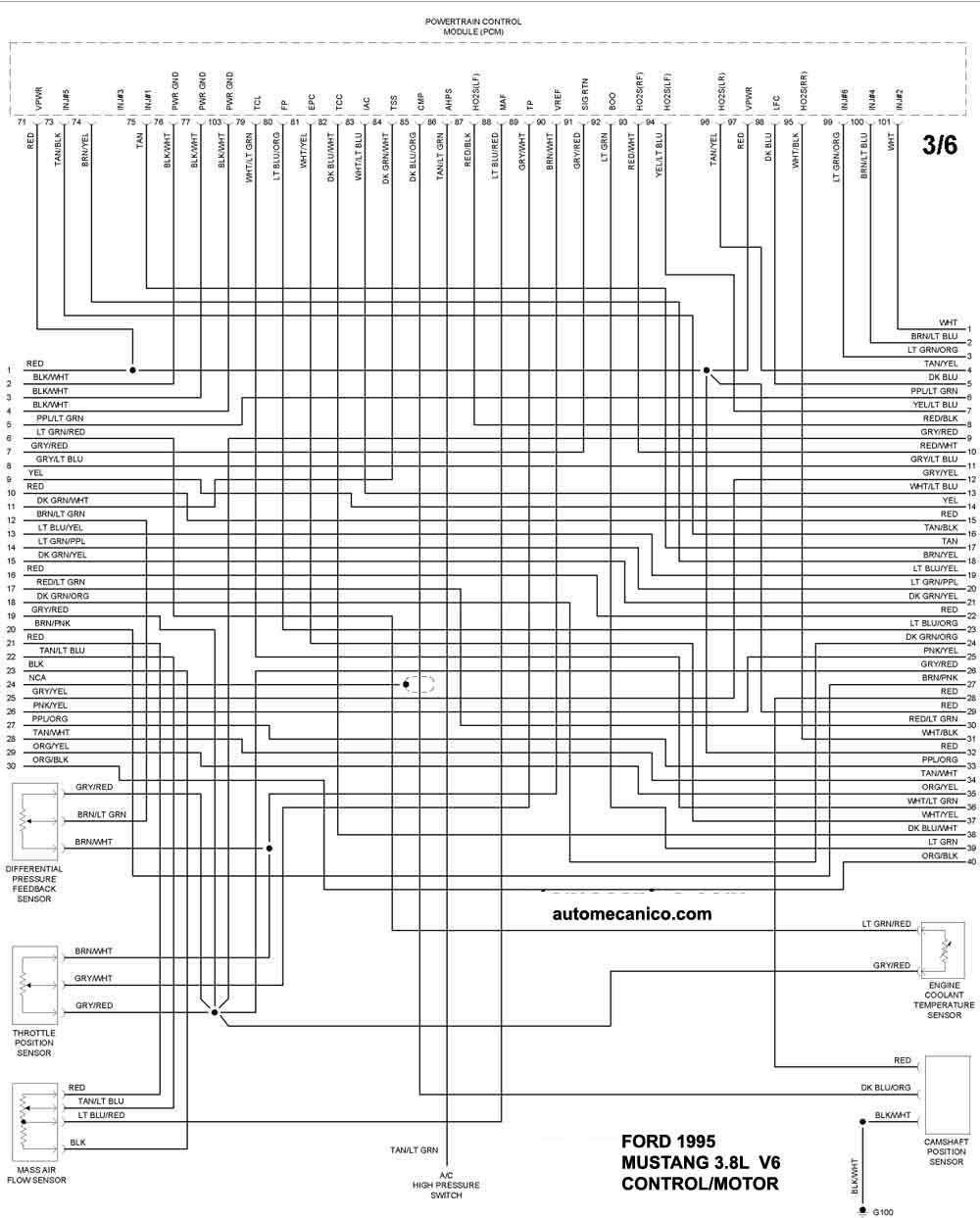

1995 | MUSTANG 3.8L V6. 3/6 | CONTROL DEL MOTOR |

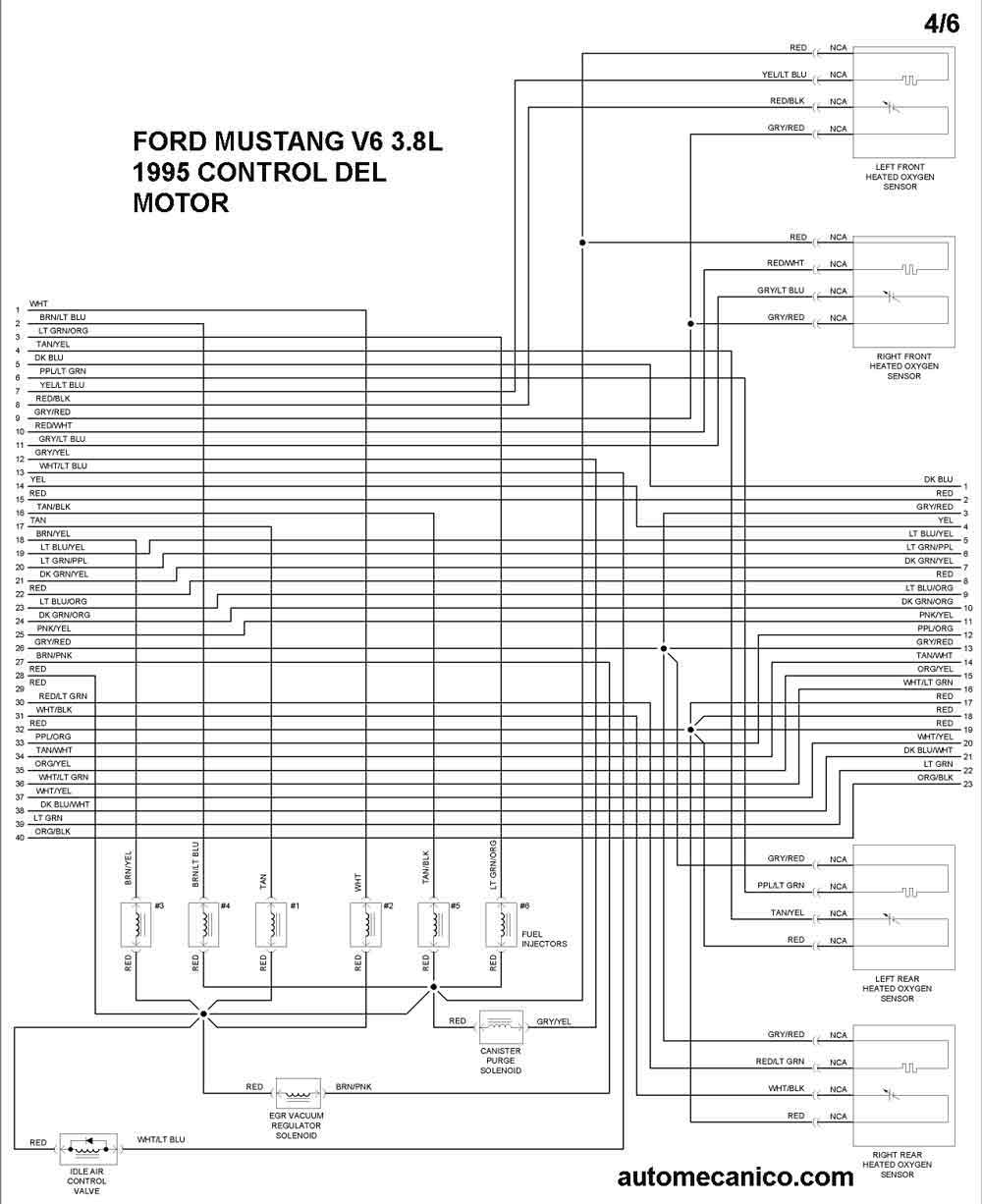

1995 | MUSTANG 3.8L V6.. 4/6 | CONTROL DEL MOTOR |

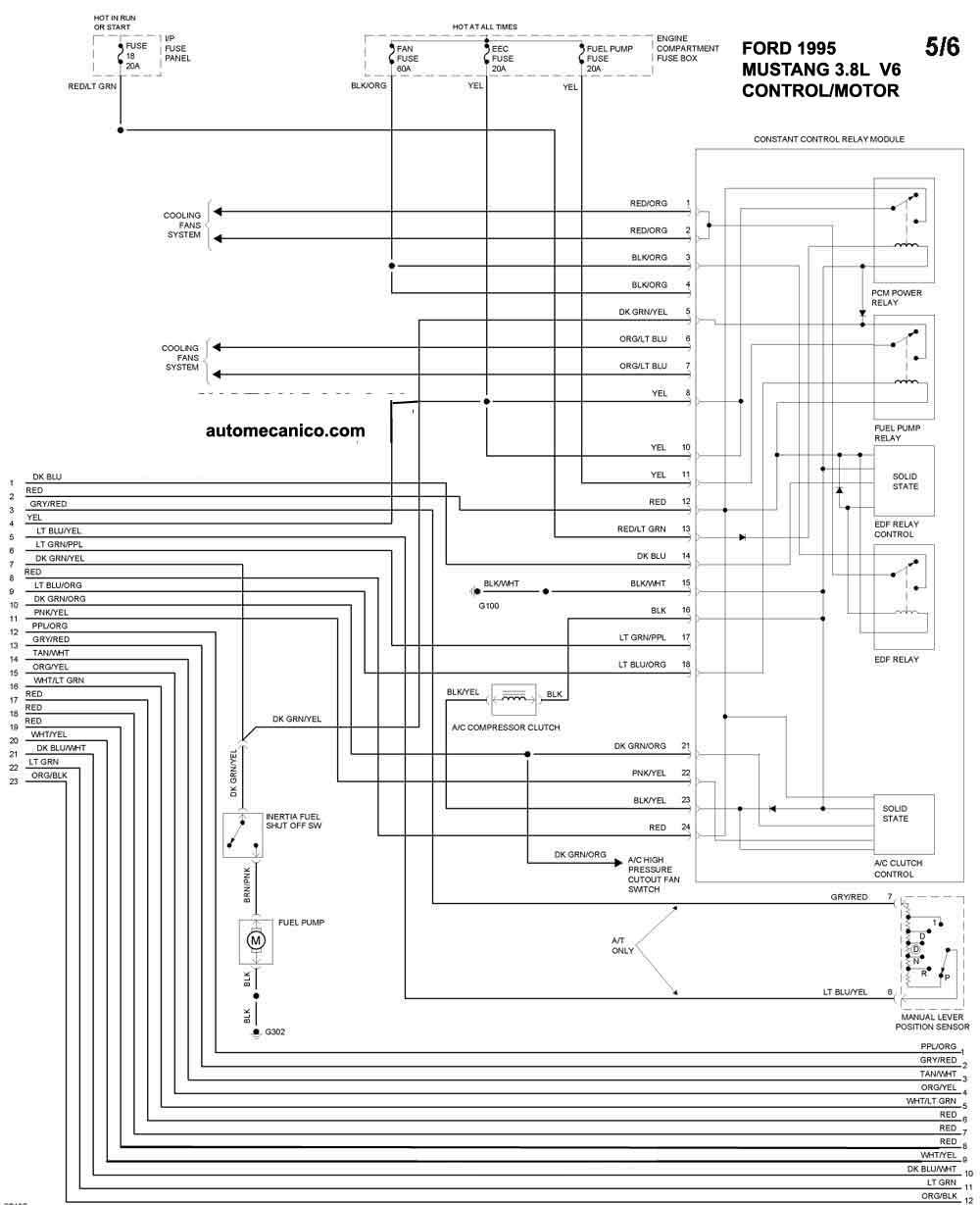

1995 | MUSTANG 3.8L V6.. 5/6 | CONTROL DEL MOTOR |

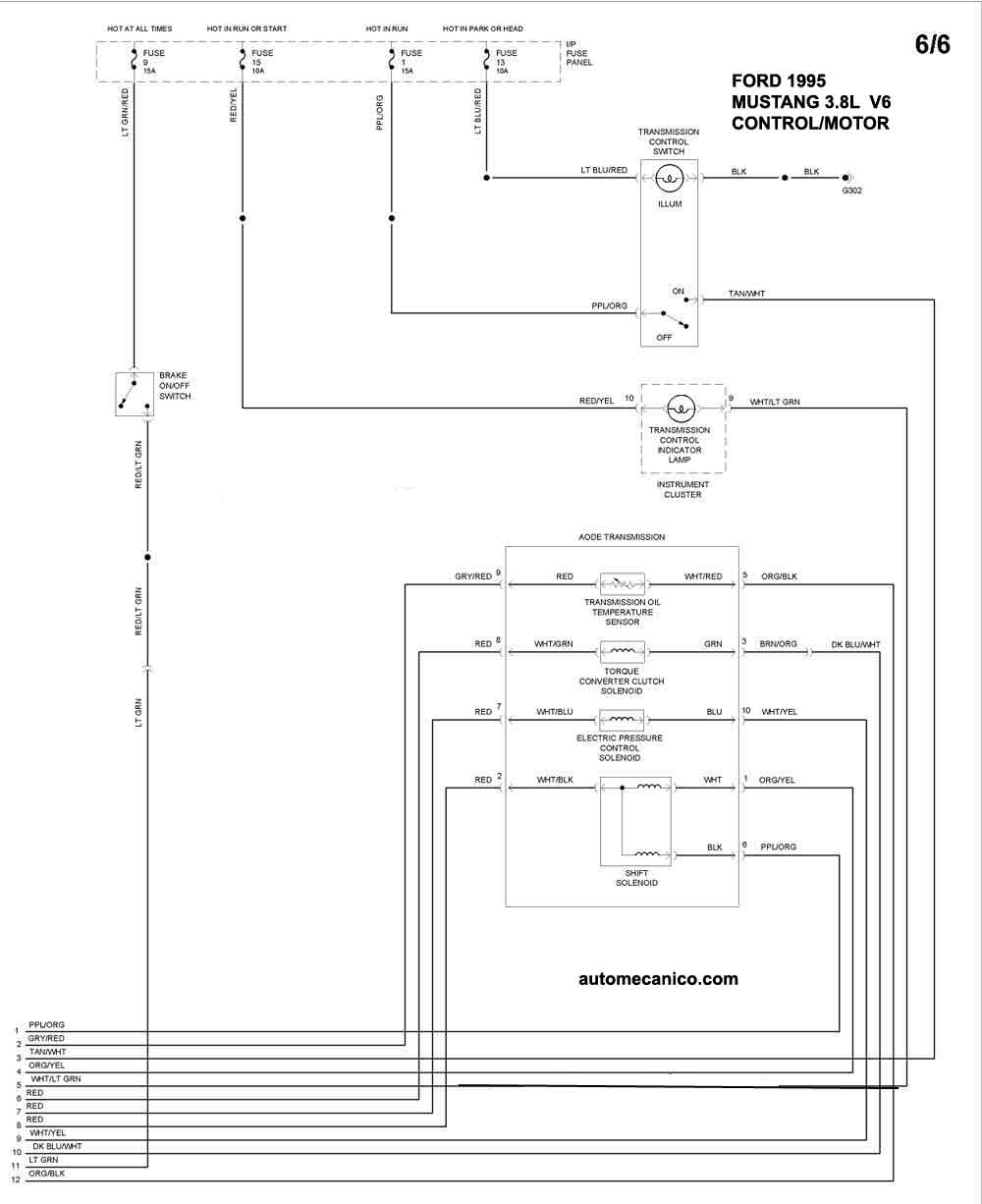

1995 | MUSTANG 3.8L V6.. 6/6 | CONTROL DEL MOTOR |

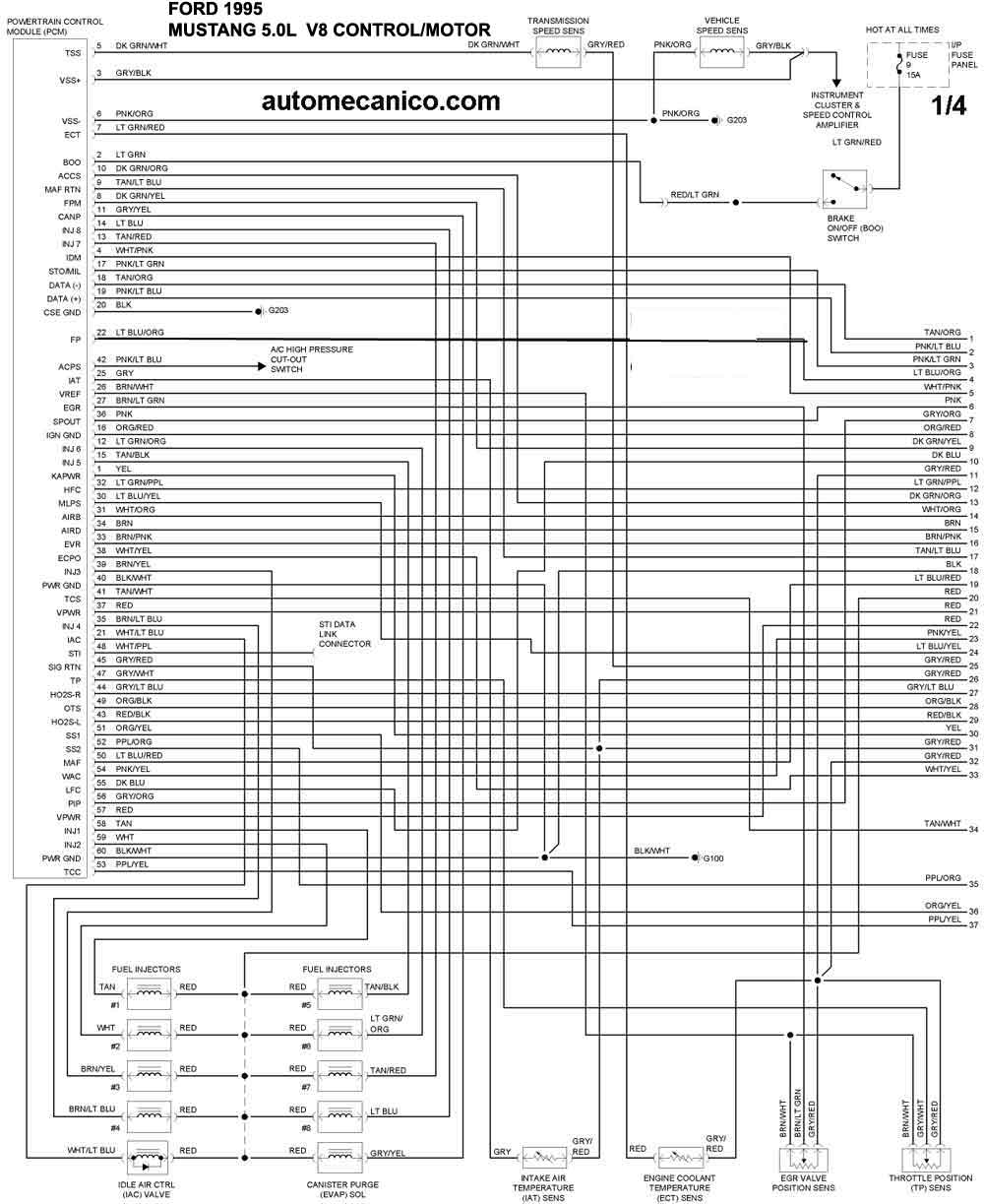

1995 | MUSTANG 5.0L V8 . 1/4 | CONTROL DEL MOTOR |

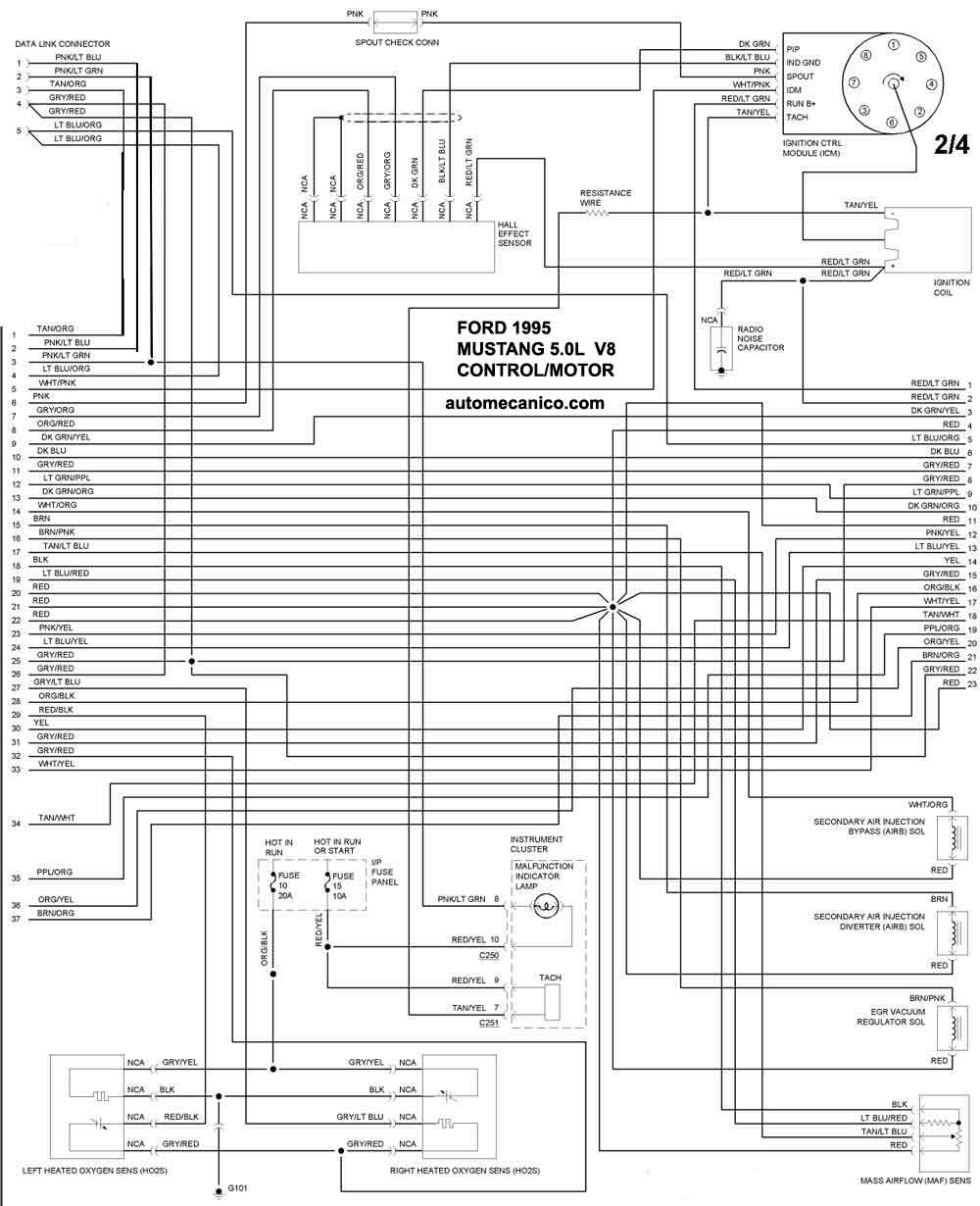

1995 | MUSTANG 5.0L V8 . 2/4 | CONTROL DEL MOTOR |

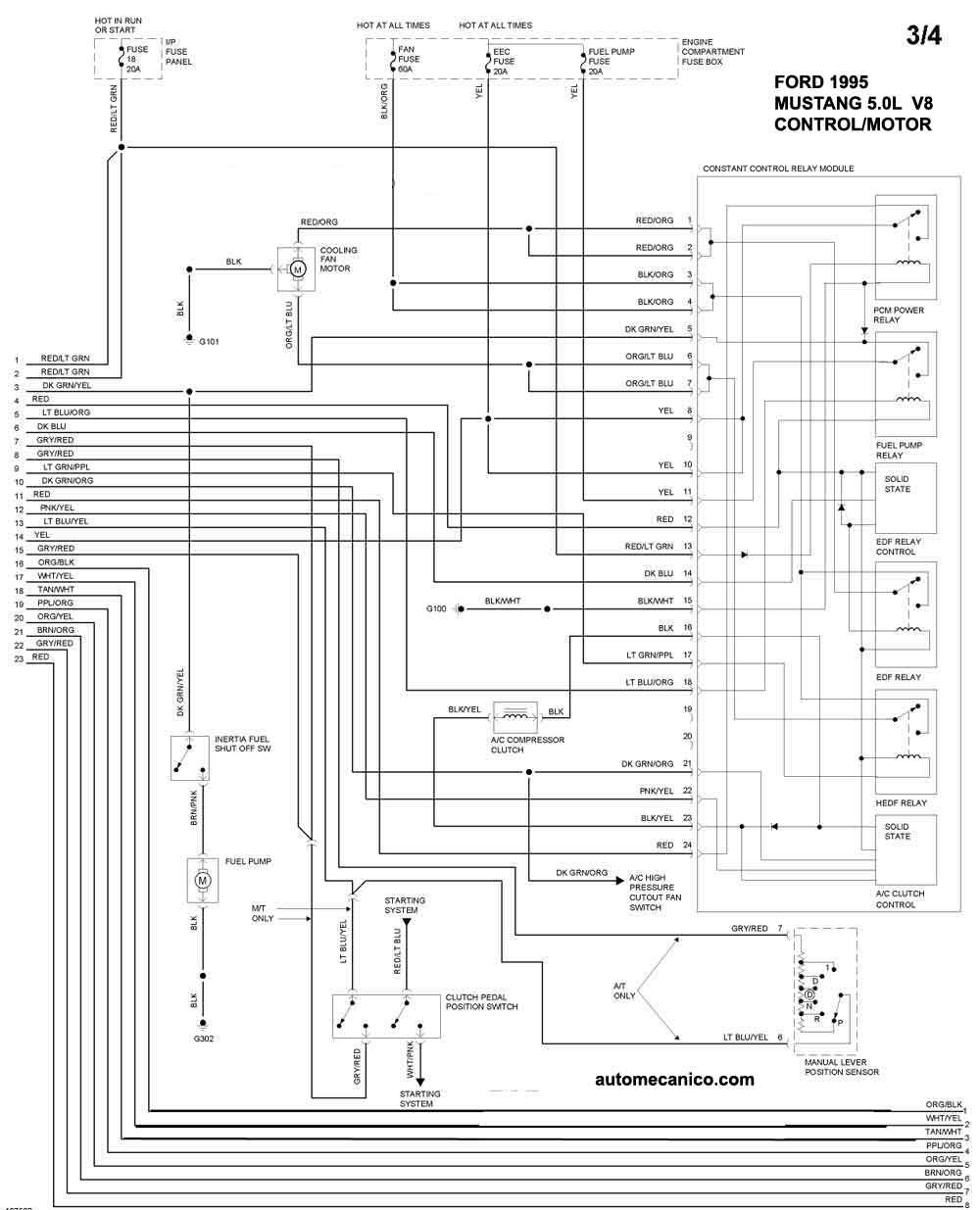

1995 | MUSTANG 5.0L V8 3/4 | CONTROL DEL MOTOR |

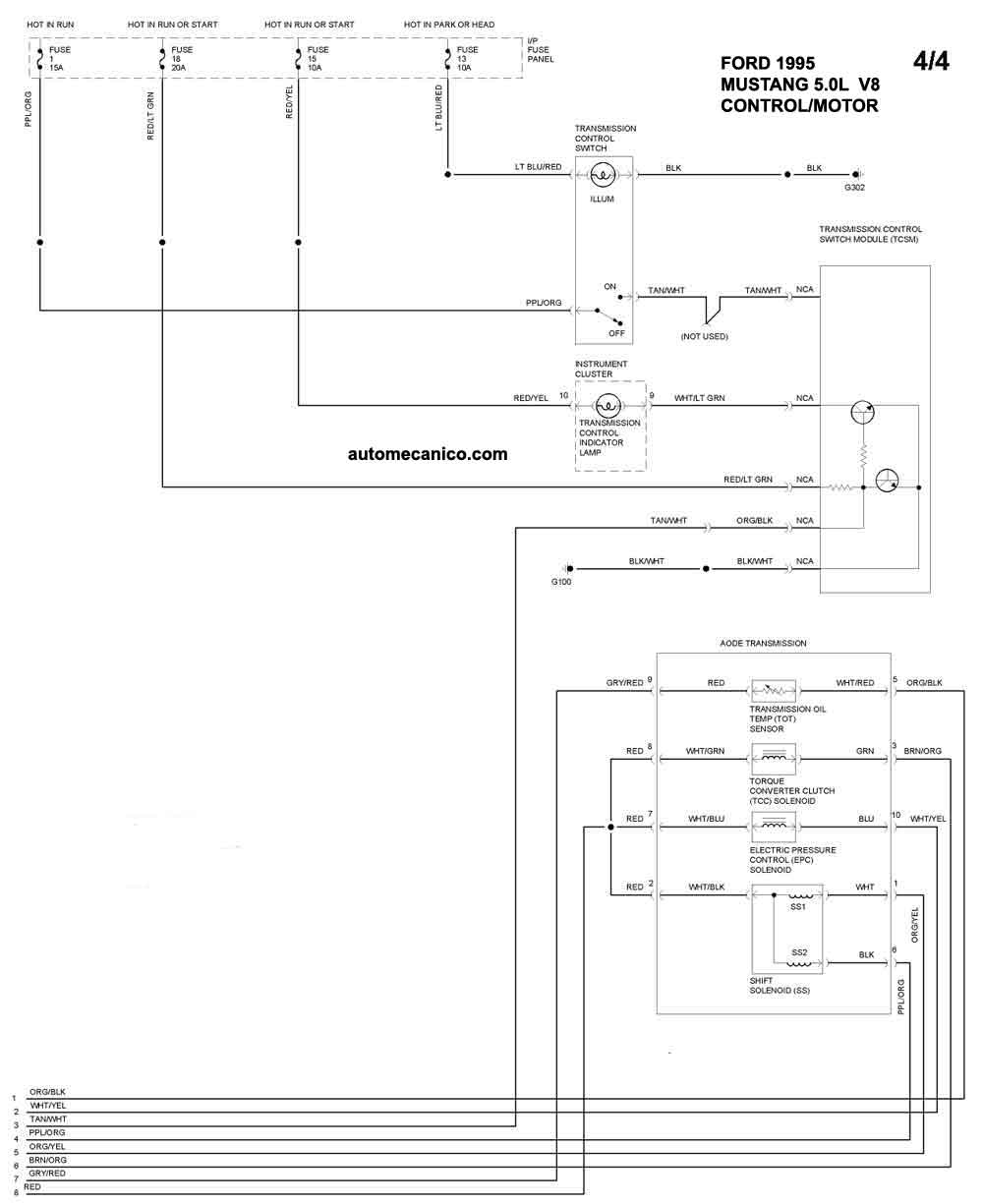

1995 | MUSTANG 5.0L V8 . 4/4 | CONTROL DEL MOTOR |
