DIAGRAMAS / ESQUEMAS : GEO - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
|
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: GEO 1995 - |
| YEAR | MODELO | DIAGRAMA |

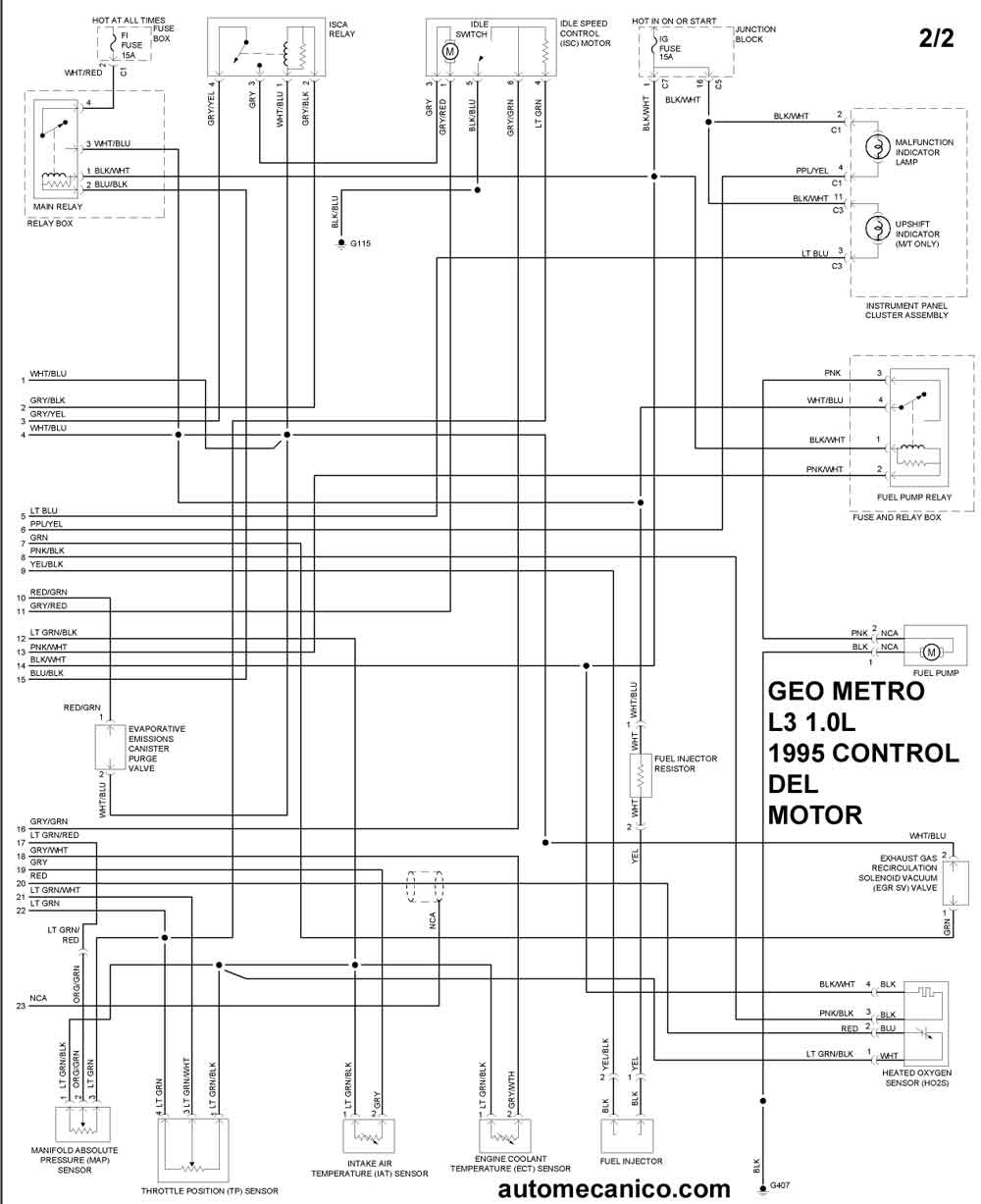

| 1995 | METRO 1.0L L3 | CONTROL DEL MOTOR |
| 1995 | METRO 1.0L L3 | CONTROL DEL MOTOR |

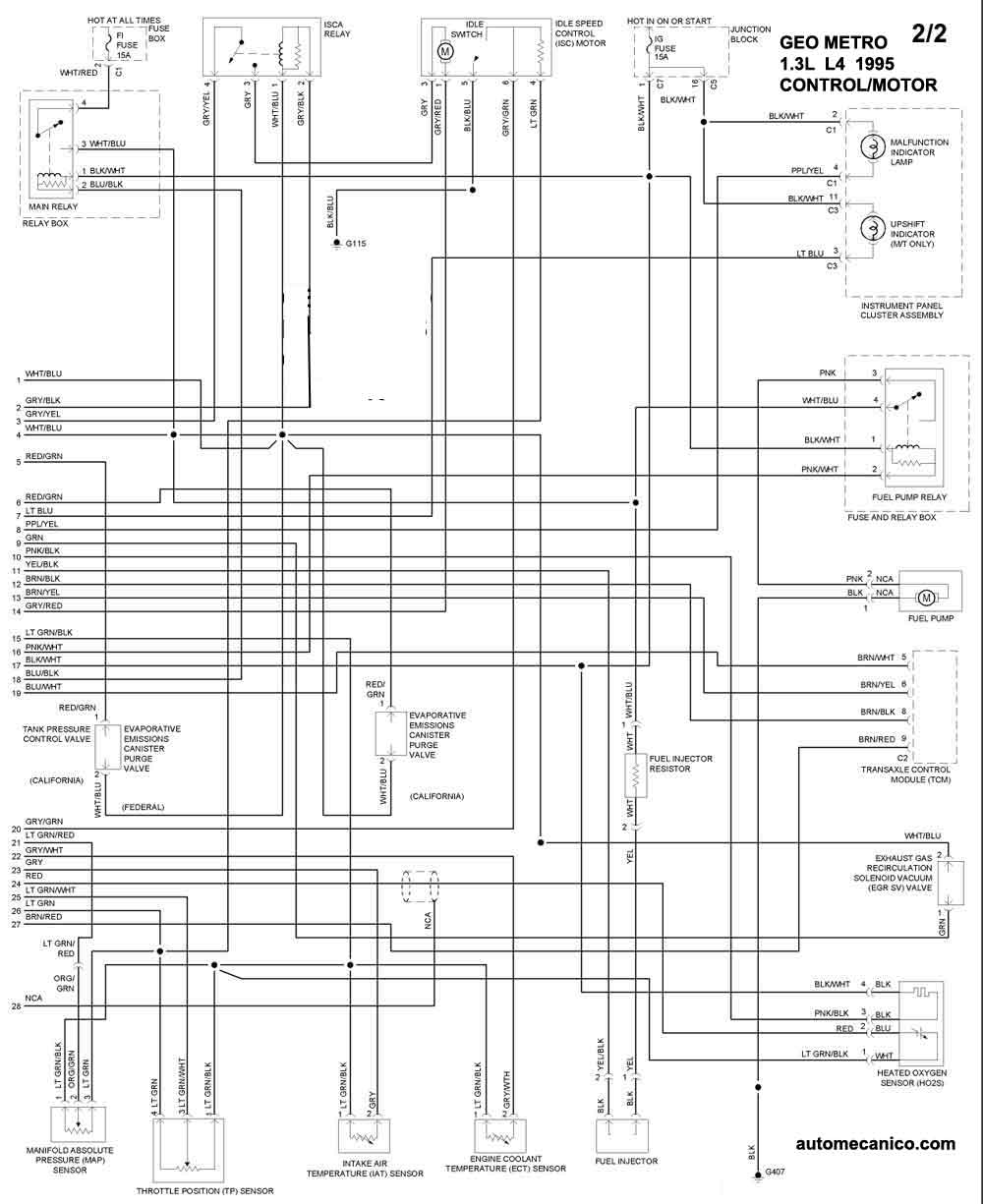

| 1995 | METRO 1.3L L4 | CONTROL DEL MOTOR |
| 1995 | METRO 1.3L L4 | CONTROL DEL MOTOR |

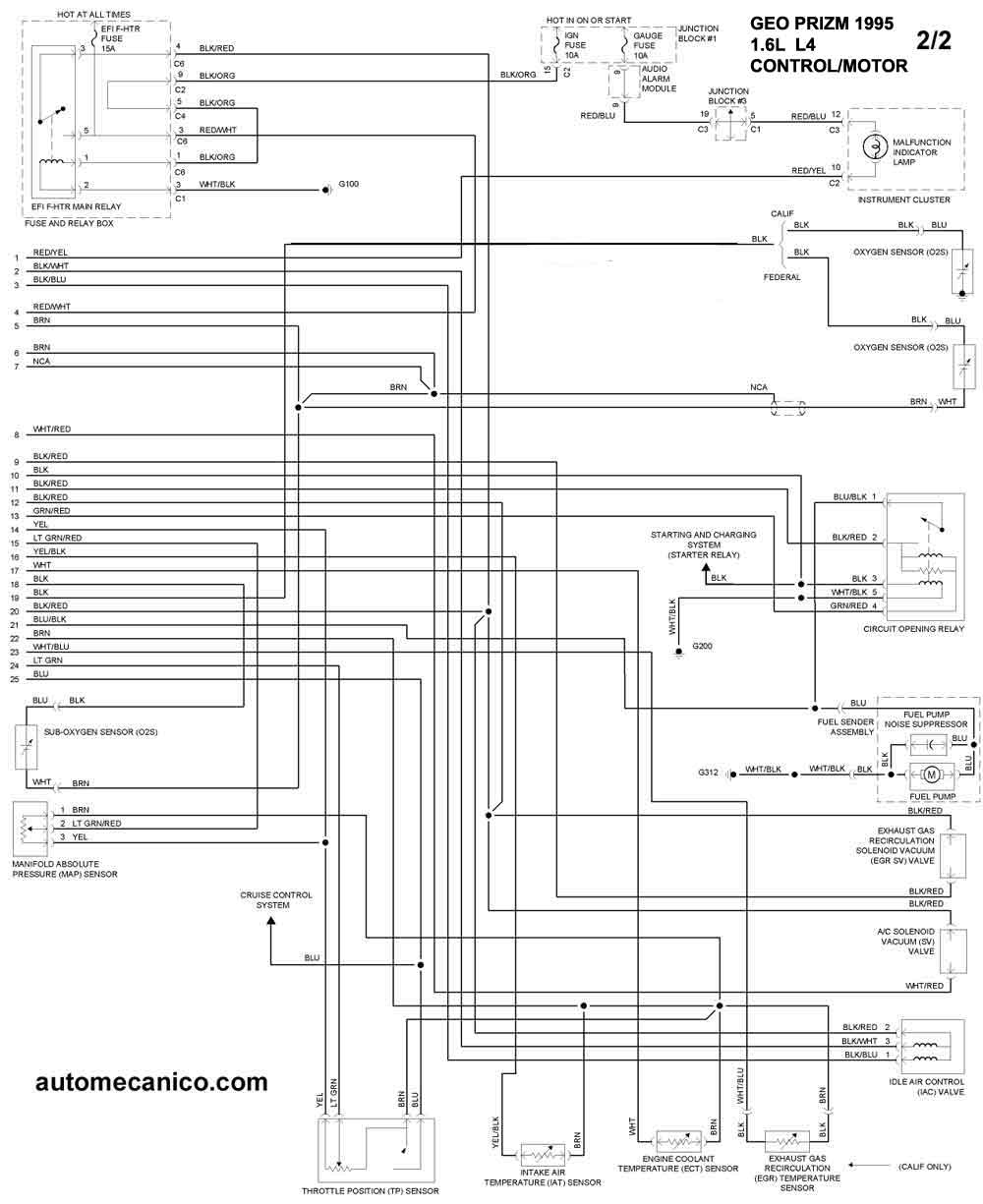

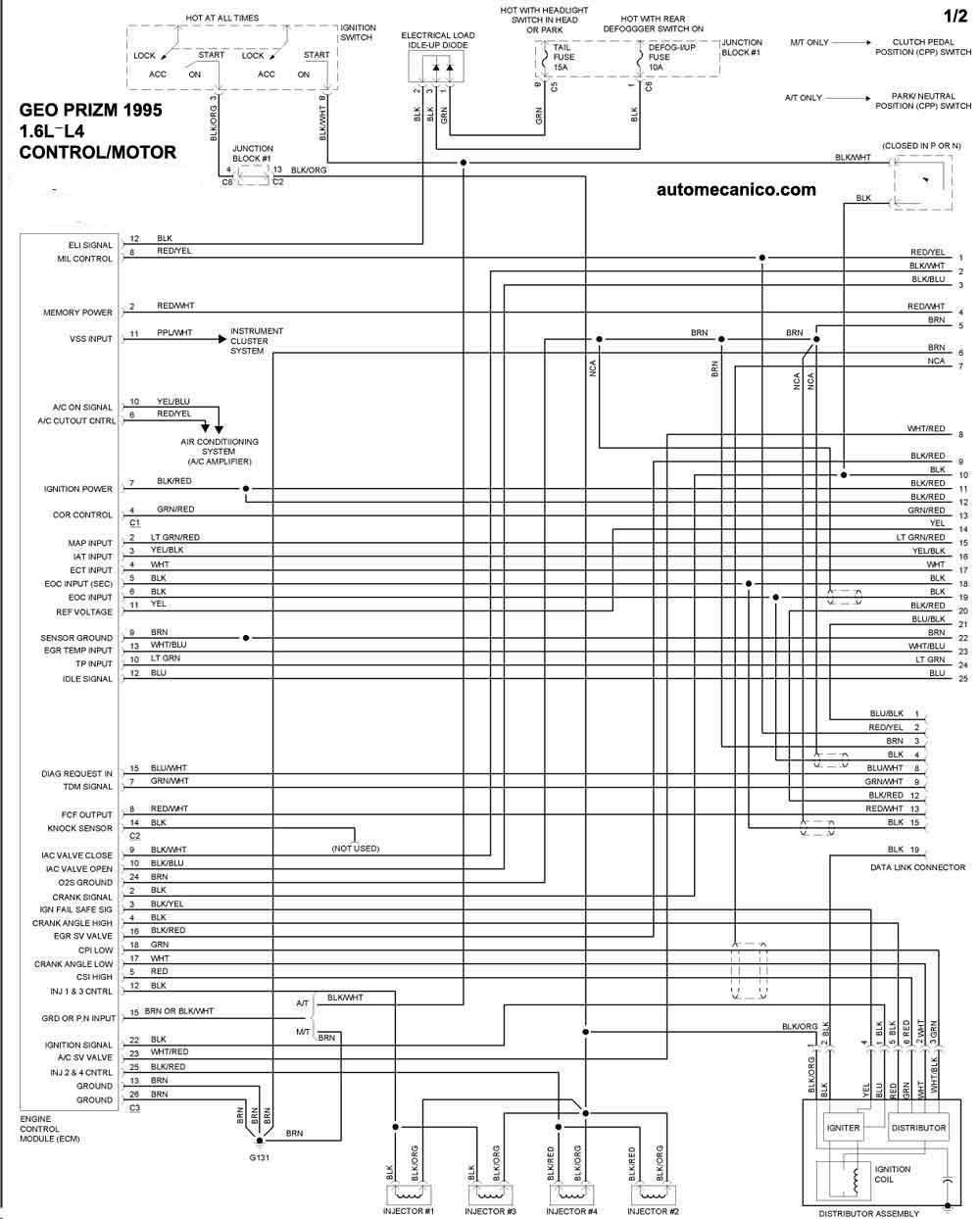

| 1995 | PRIZM 1.6L L4 | CONTROL DEL MOTOR |
| 1995 | PRIZM 1.6L L4 | CONTROL DEL MOTOR |

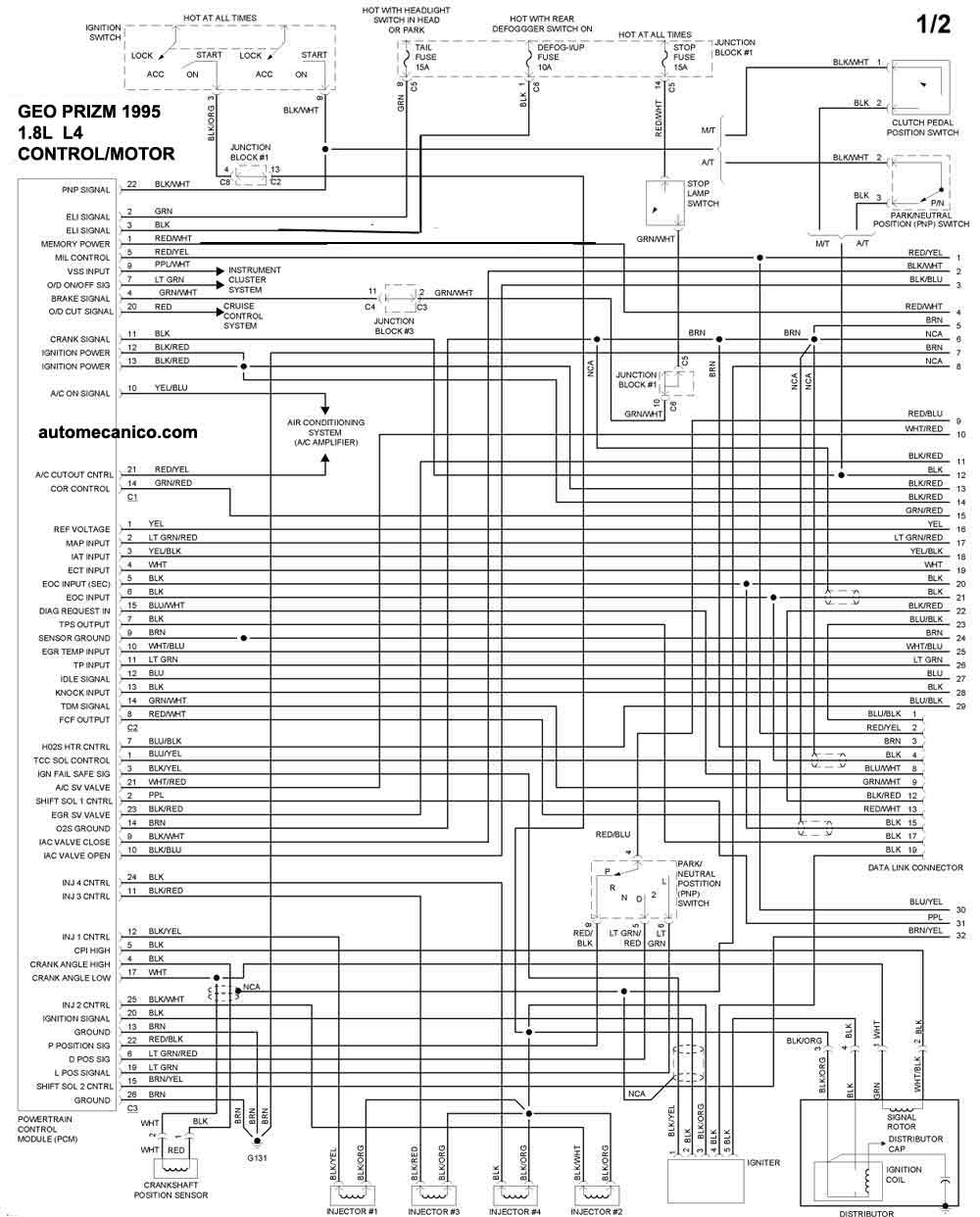

| 1995 | PRIZM 1.8L L4 | CONTROL DEL MOTOR |
| 1995 | PRIZM 1.8L L4. | CONTROL DEL MOTOR |

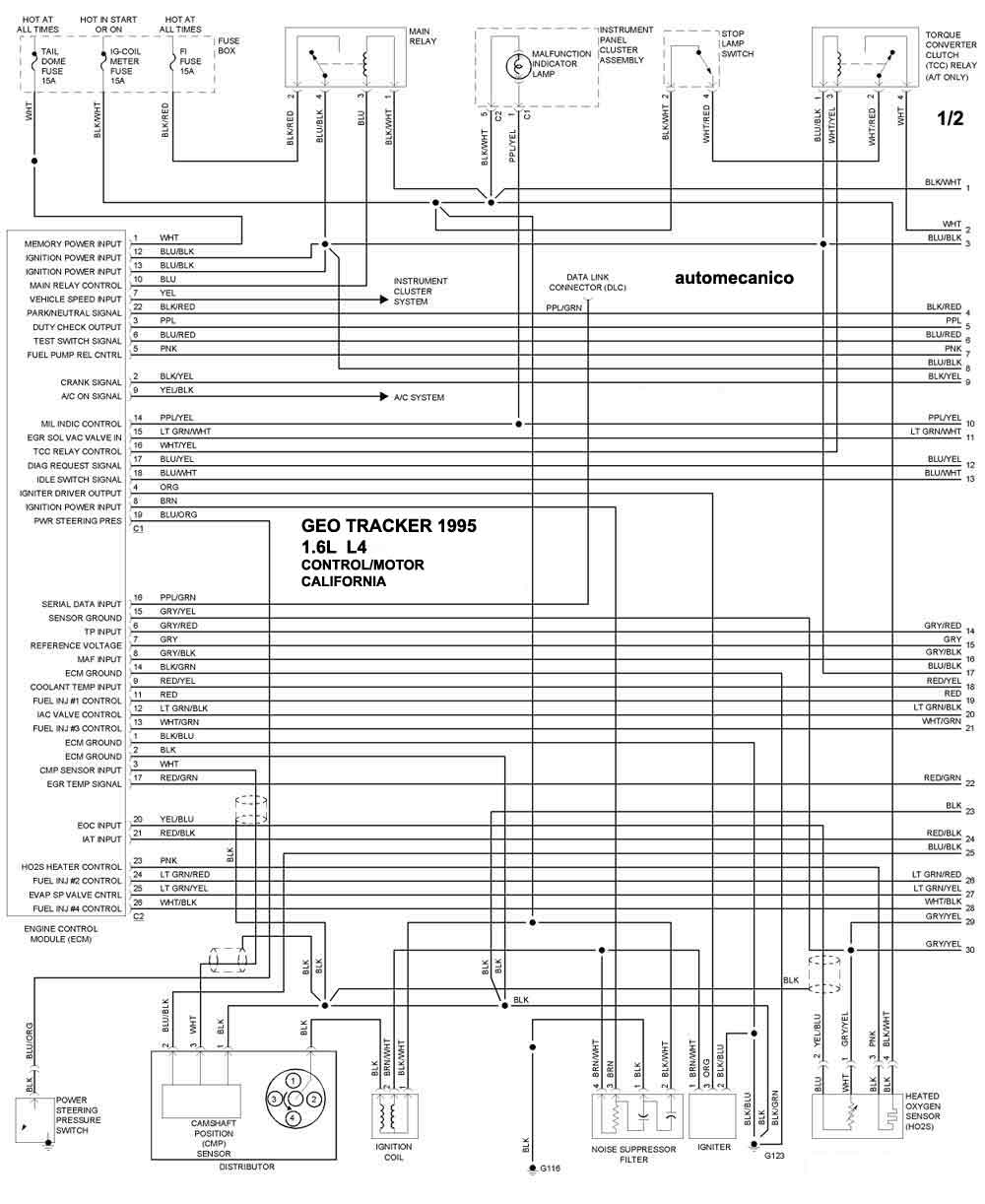

| 1995 | TRACKER LR 1.6L L4 Calif. | CONTROL DEL MOTOR |
| 1995 | TRACKER LR 1.6L L4 Calif. | CONTROL DEL MOTOR |

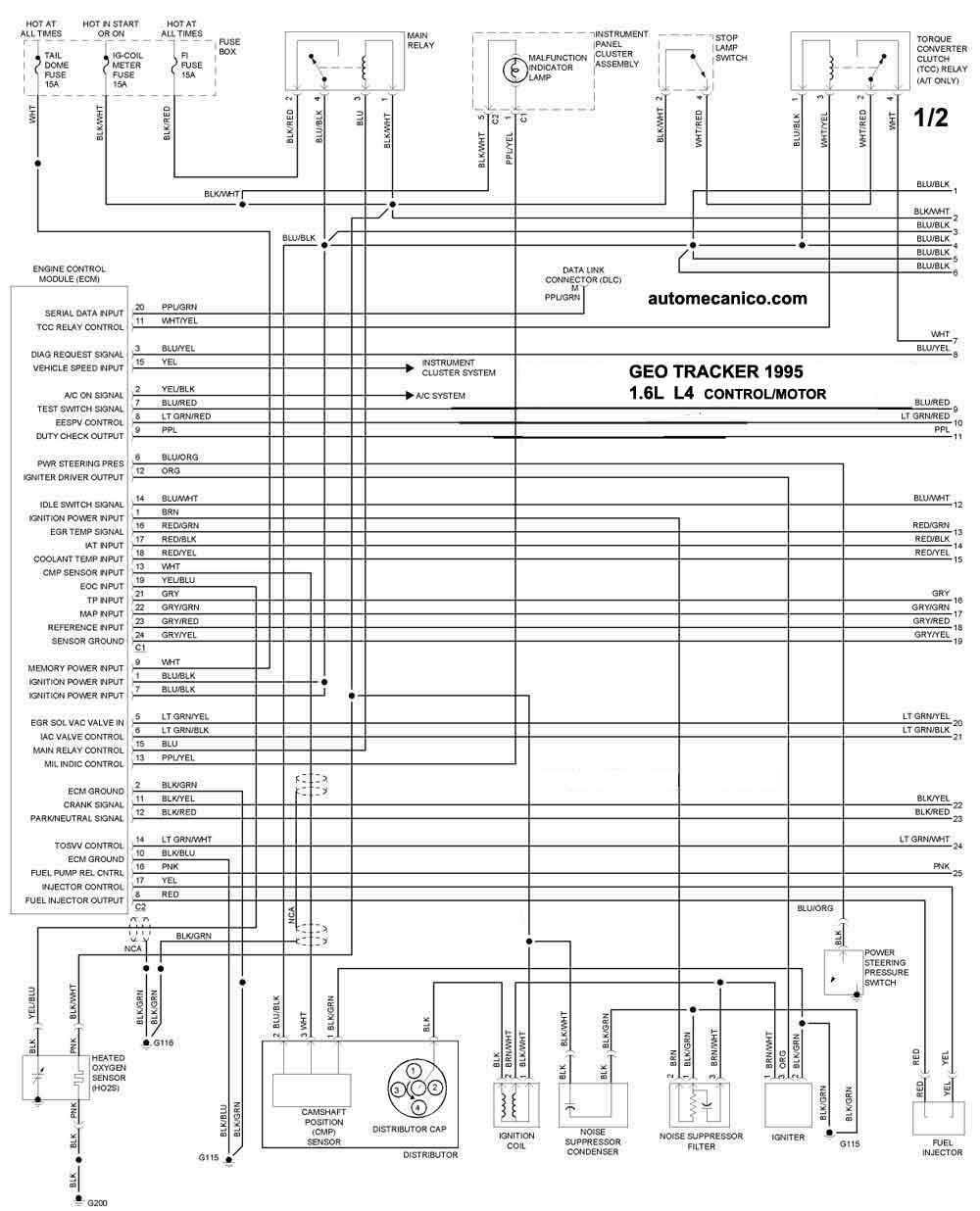

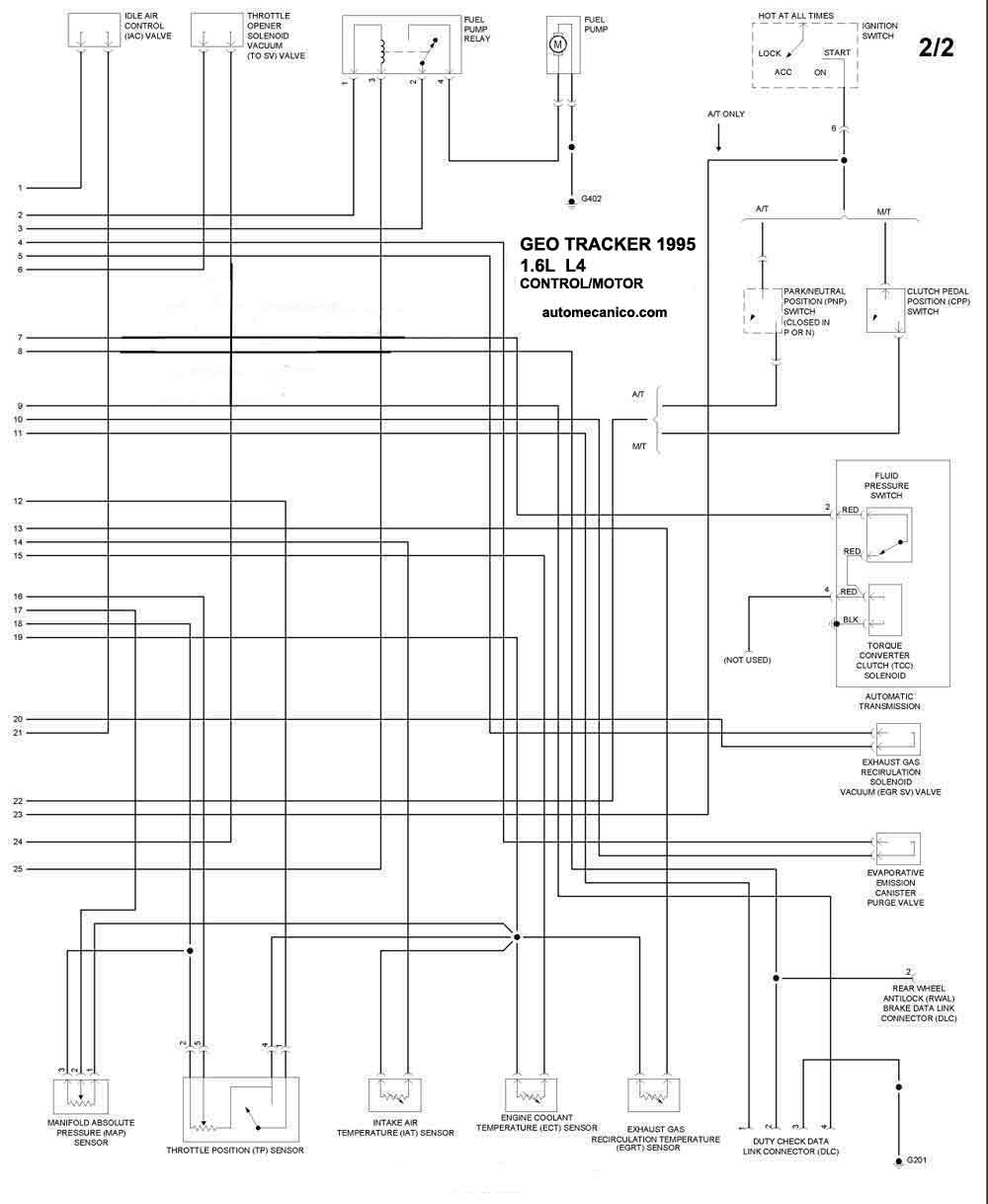

| 1995 | TRACKER 1.6L L4 Fed. | CONTROL DEL MOTOR |
| 1995 | TRACKER 1.6L L4 Fed. | CONTROL DEL MOTOR |
