Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: HYUNDAI 1995 - |
| YEAR | MODELO | DIAGRAMA |

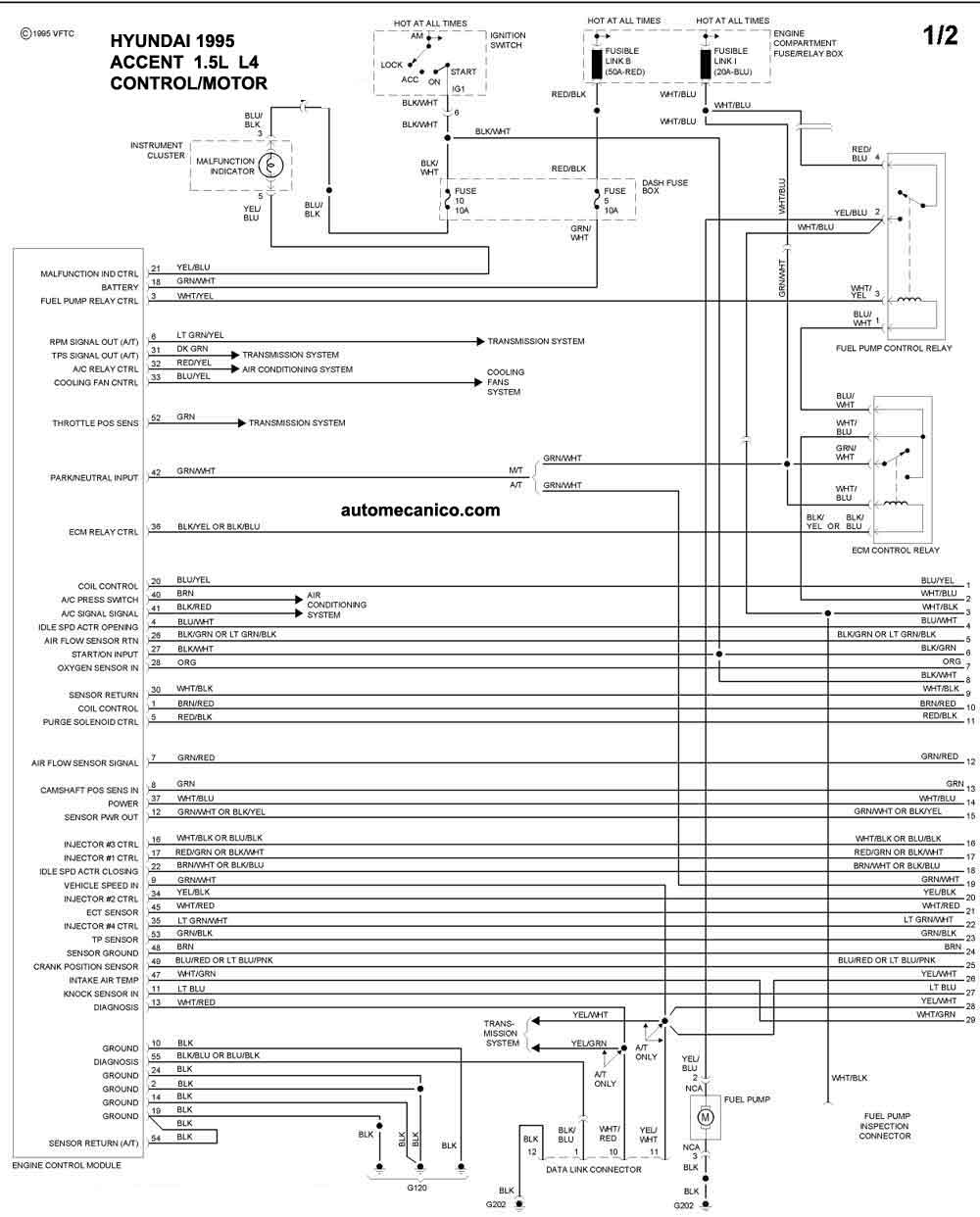

| 1995 | ACCENT 1.5L L4. 1/2 | CONTROL DEL MOTOR |

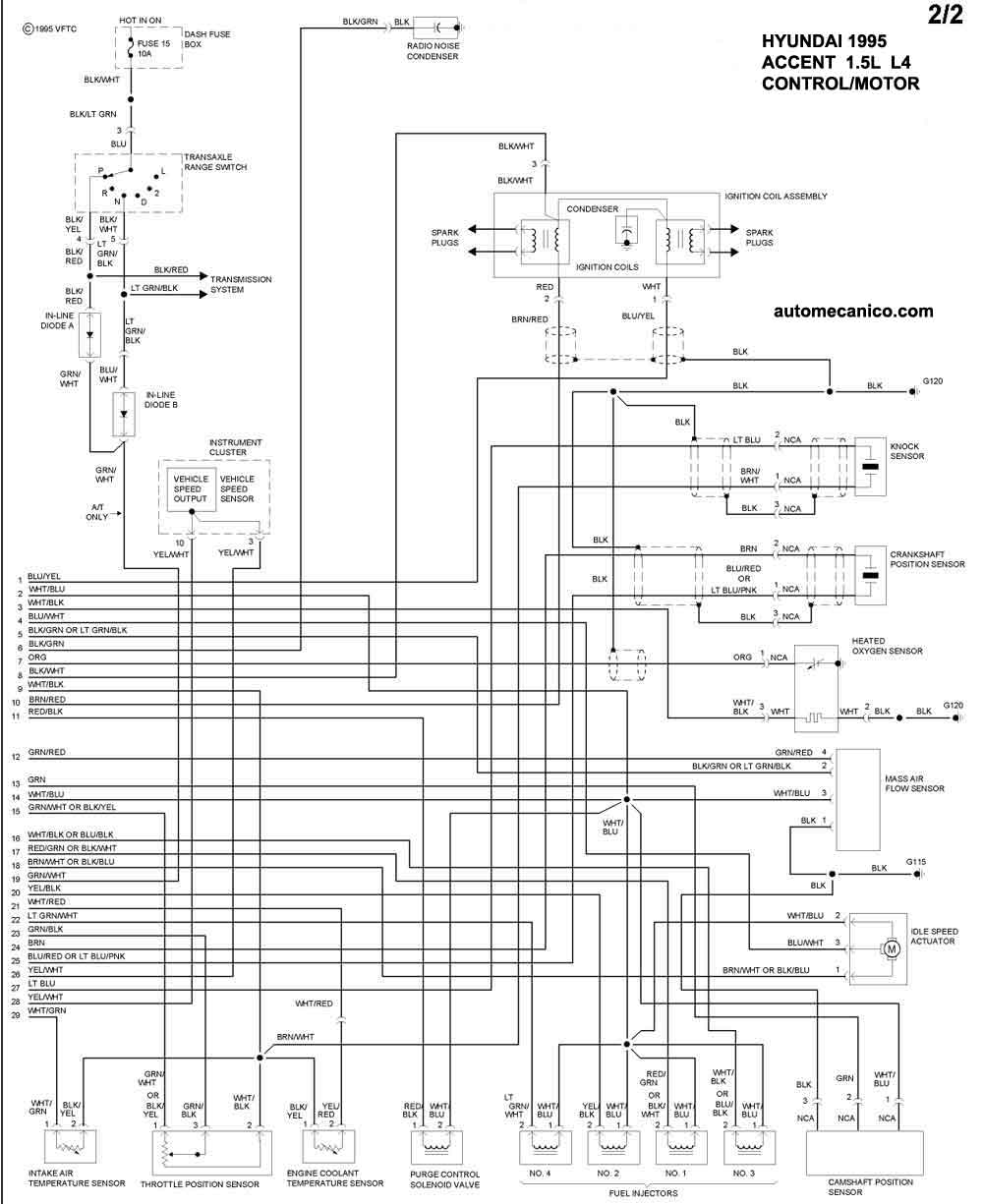

| 1995 | ACCENT 1.5L L4. 2/2 | CONTROL DEL MOTOR |

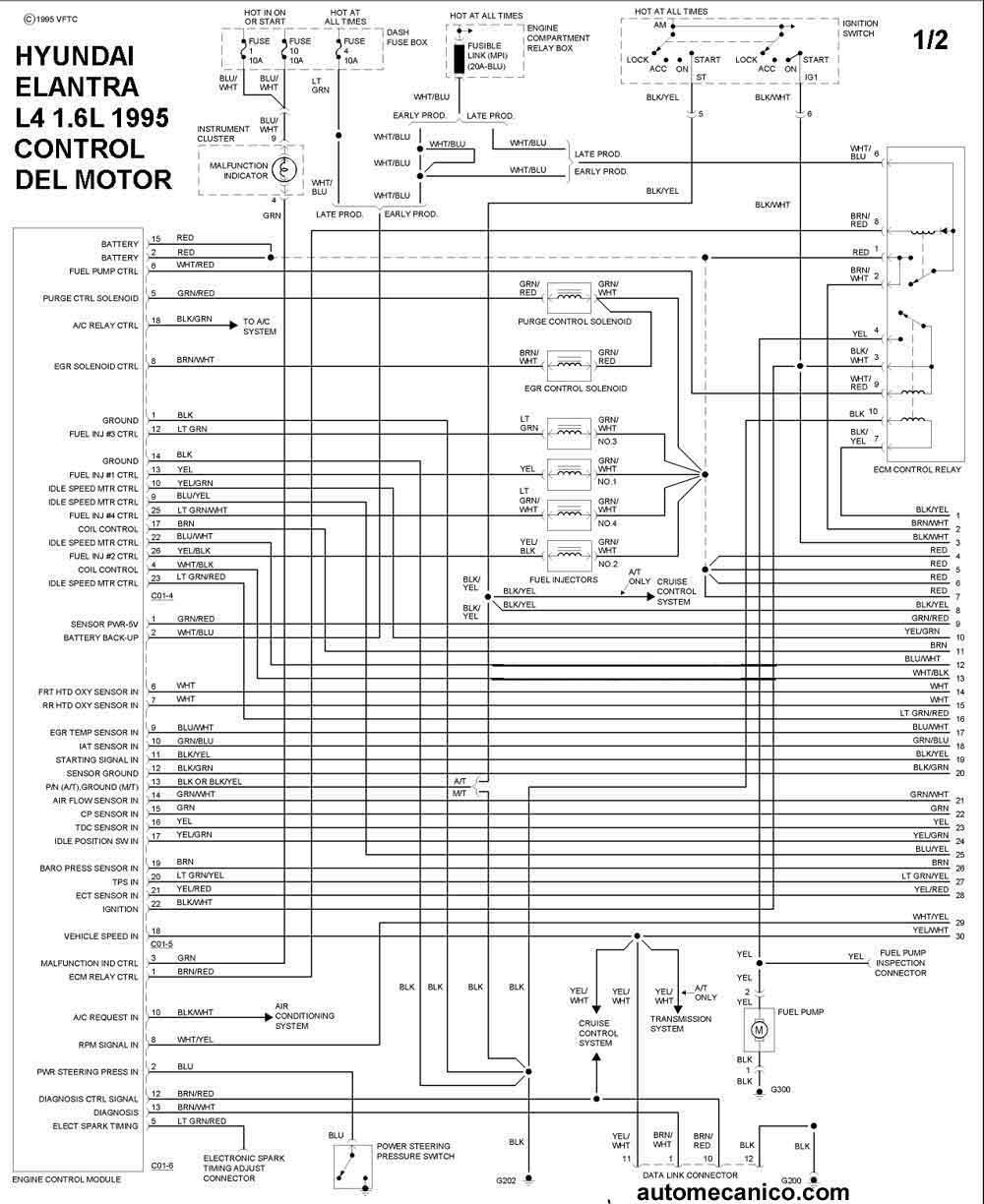

| 1995 | ELANTRA 1.6L L4 1/2 | CONTROL DEL MOTOR |

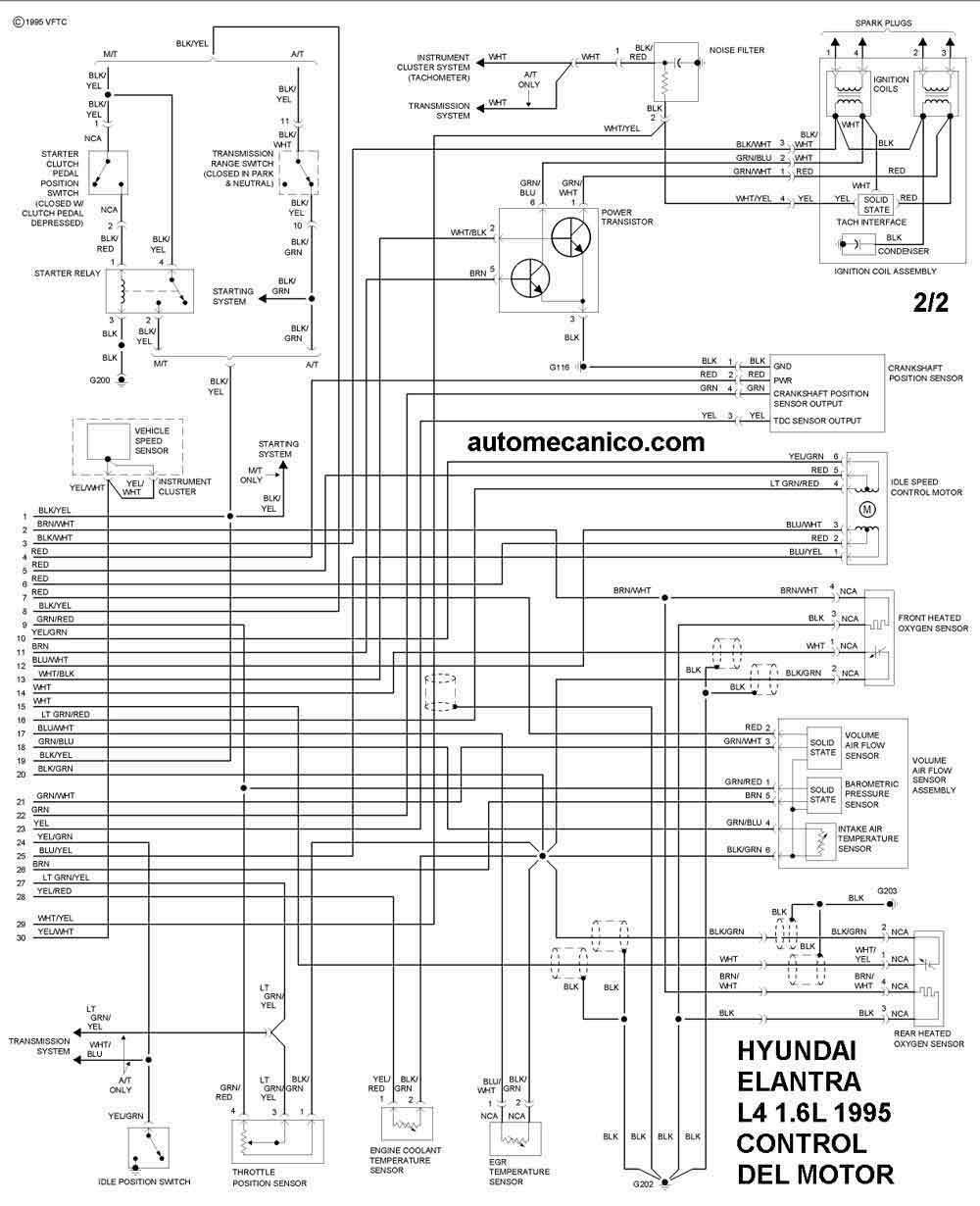

| 1995 | ELANTRA 1.6L L4. 2/2 | CONTROL DEL MOTOR |

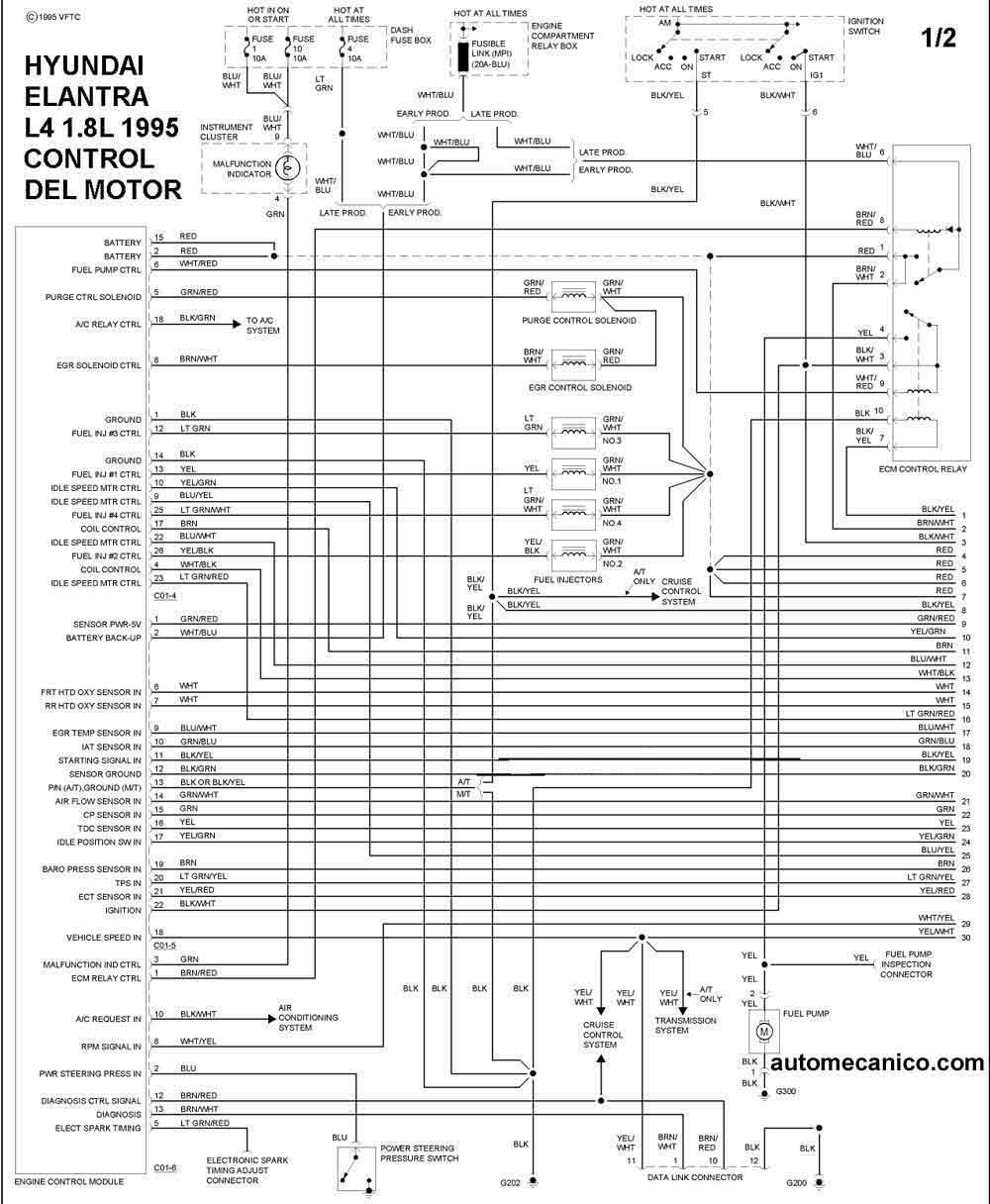

| 1995 | ELANTRA 1.8L L4. 1/2 | CONTROL DEL MOTOR |
| 1995 | ELANTRA 1.8L L4. 2/2 | CONTROL DEL MOTOR |

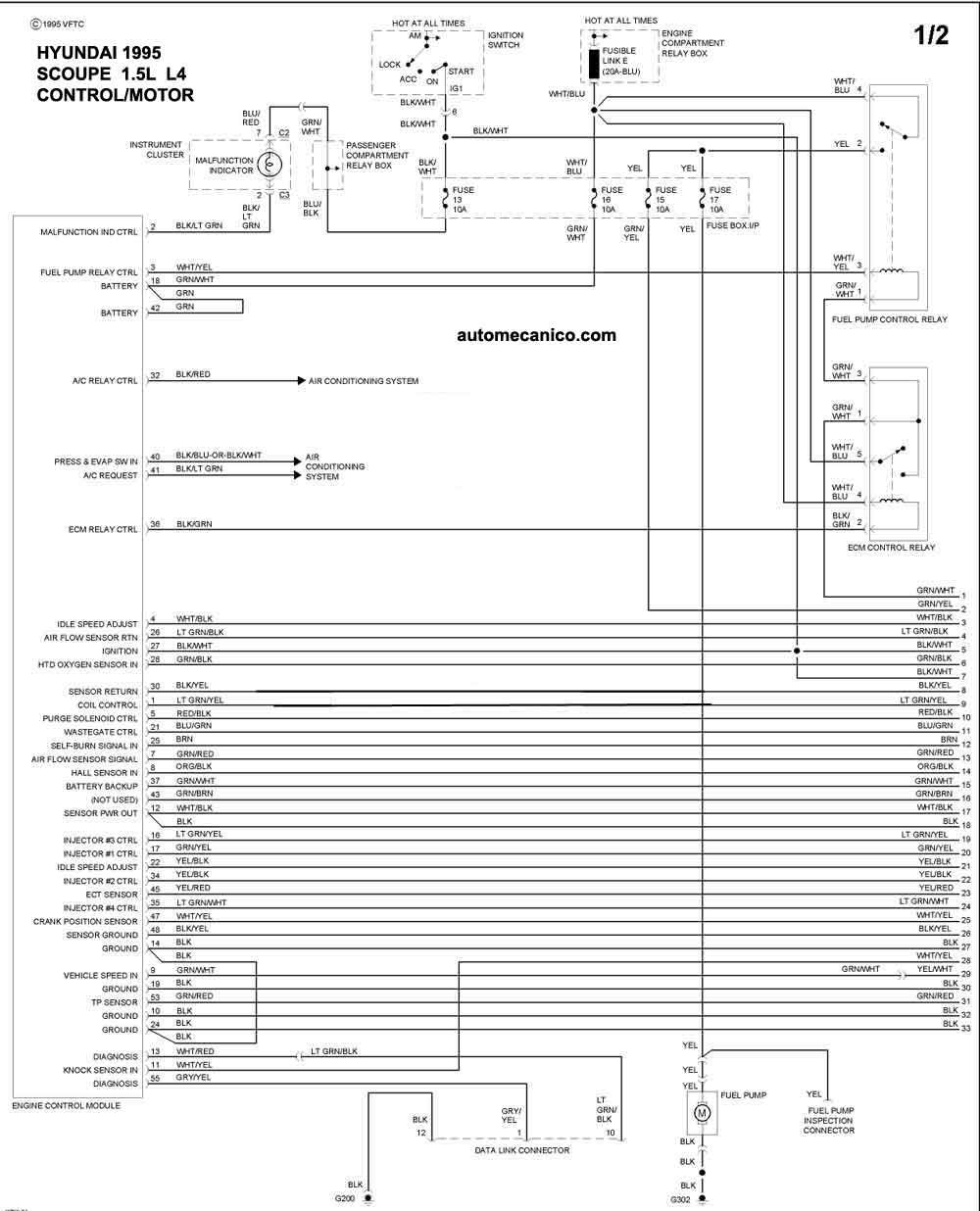

| 1995 | SCOUPE 1.5L L4 T/A 1/2 | CONTROL DEL MOTOR |

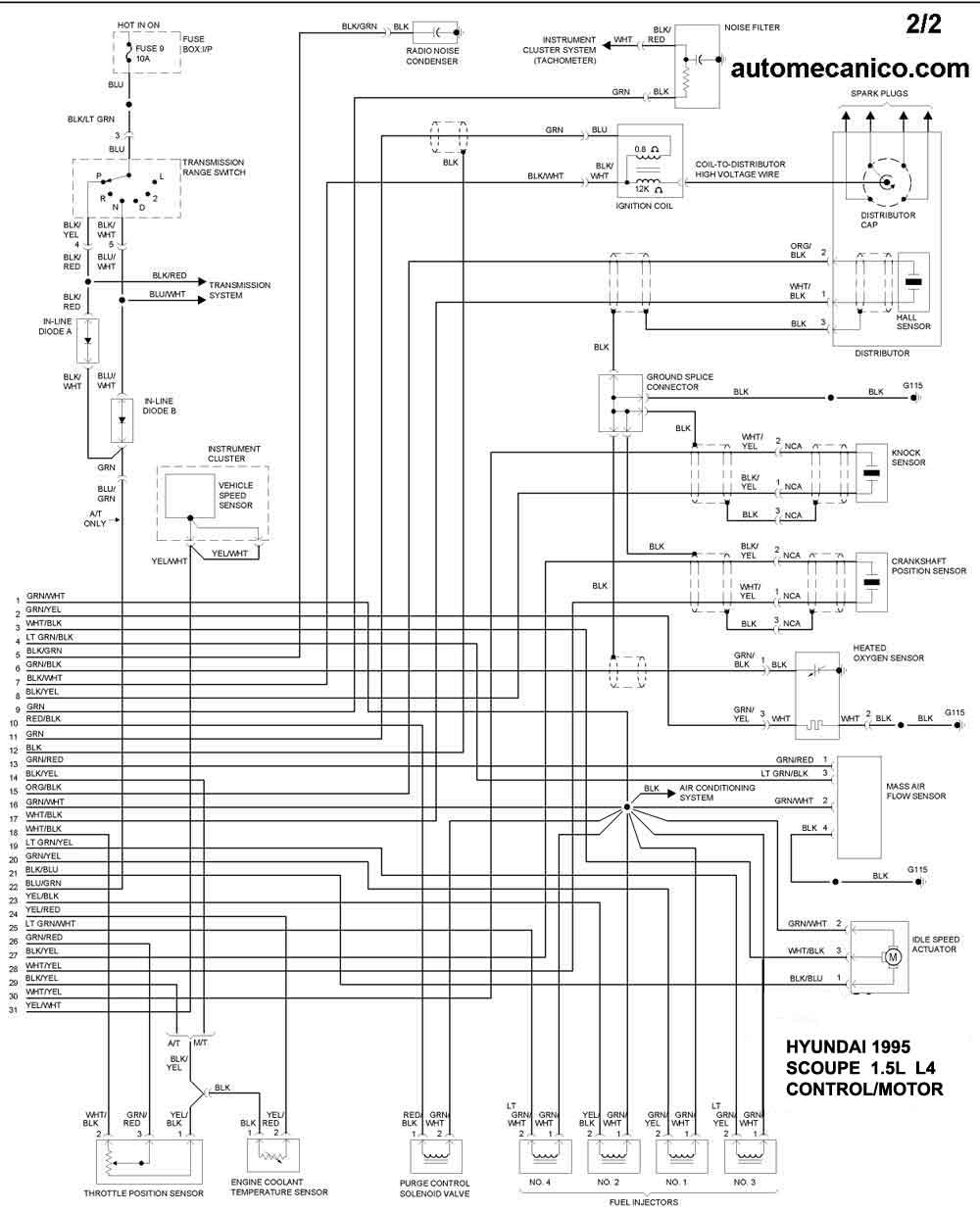

| 1995 | SCOUPE 1.5L L4 T/A 2/2 | CONTROL DEL MOTOR |

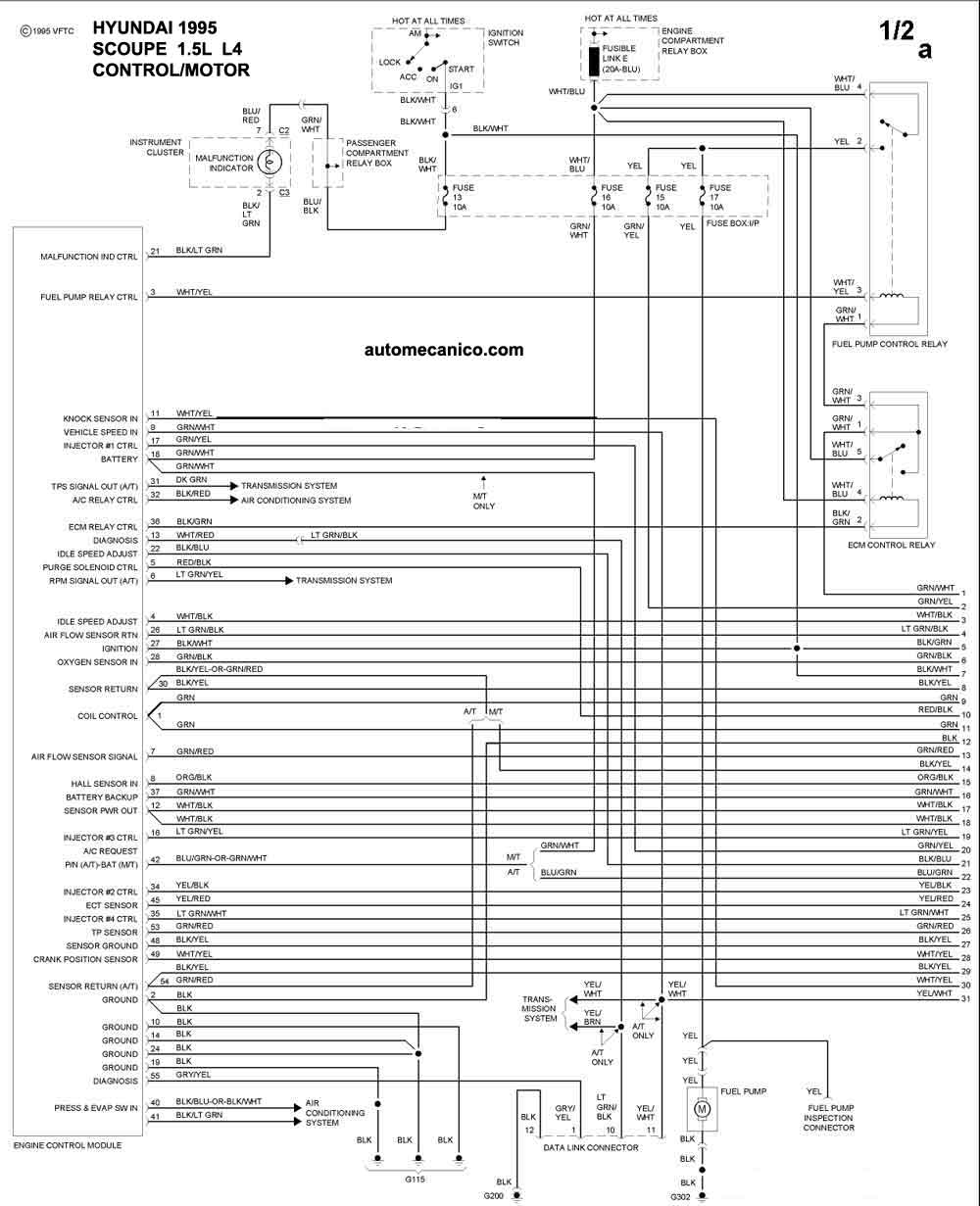

| 1995 | SCOUPE 1.5L L4 T/M 1/2 a | CONTROL DEL MOTOR |

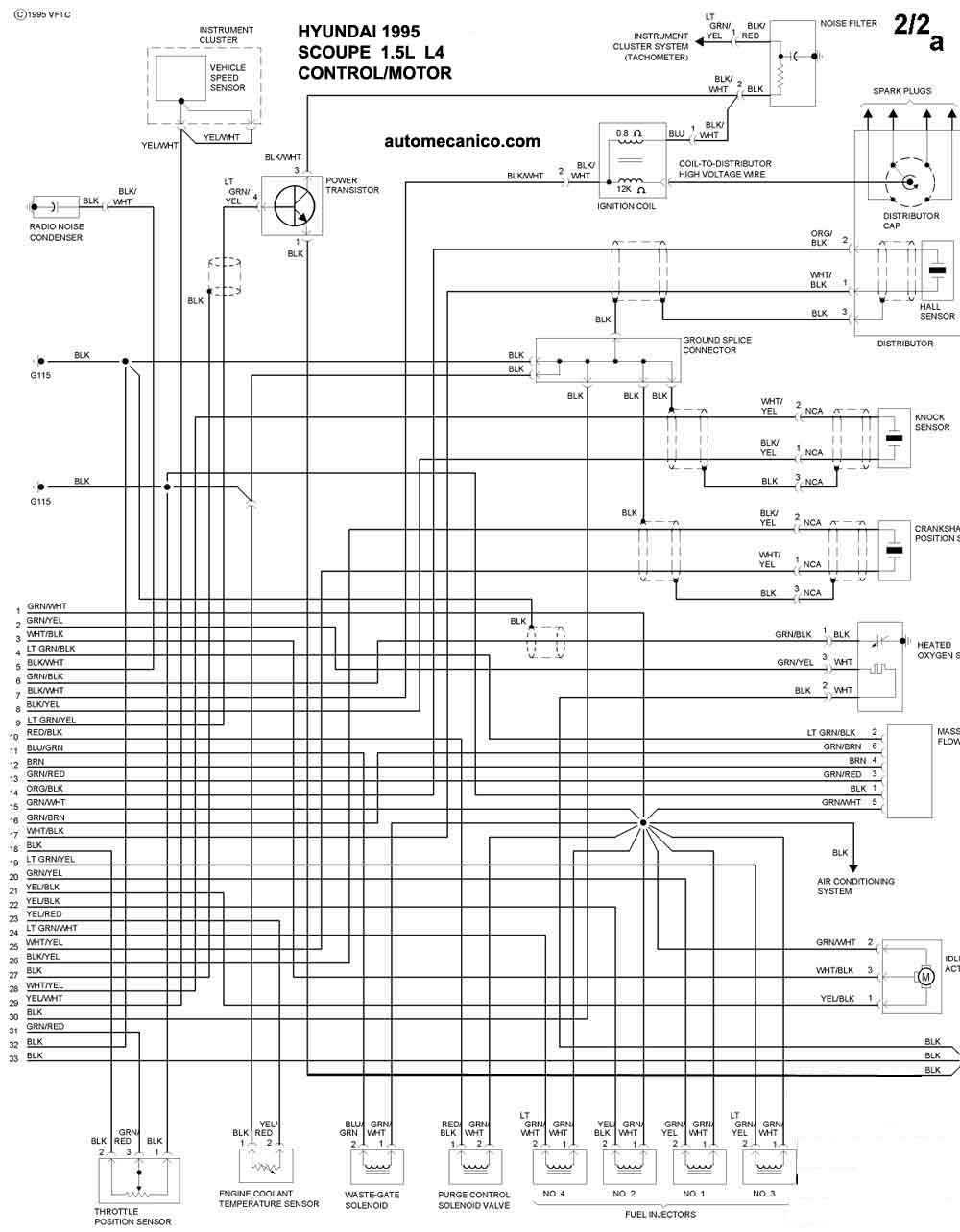

| 1995 | SCOUPE 1.5L L4 T/M . 2/2 a | CONTROL DEL MOTOR |

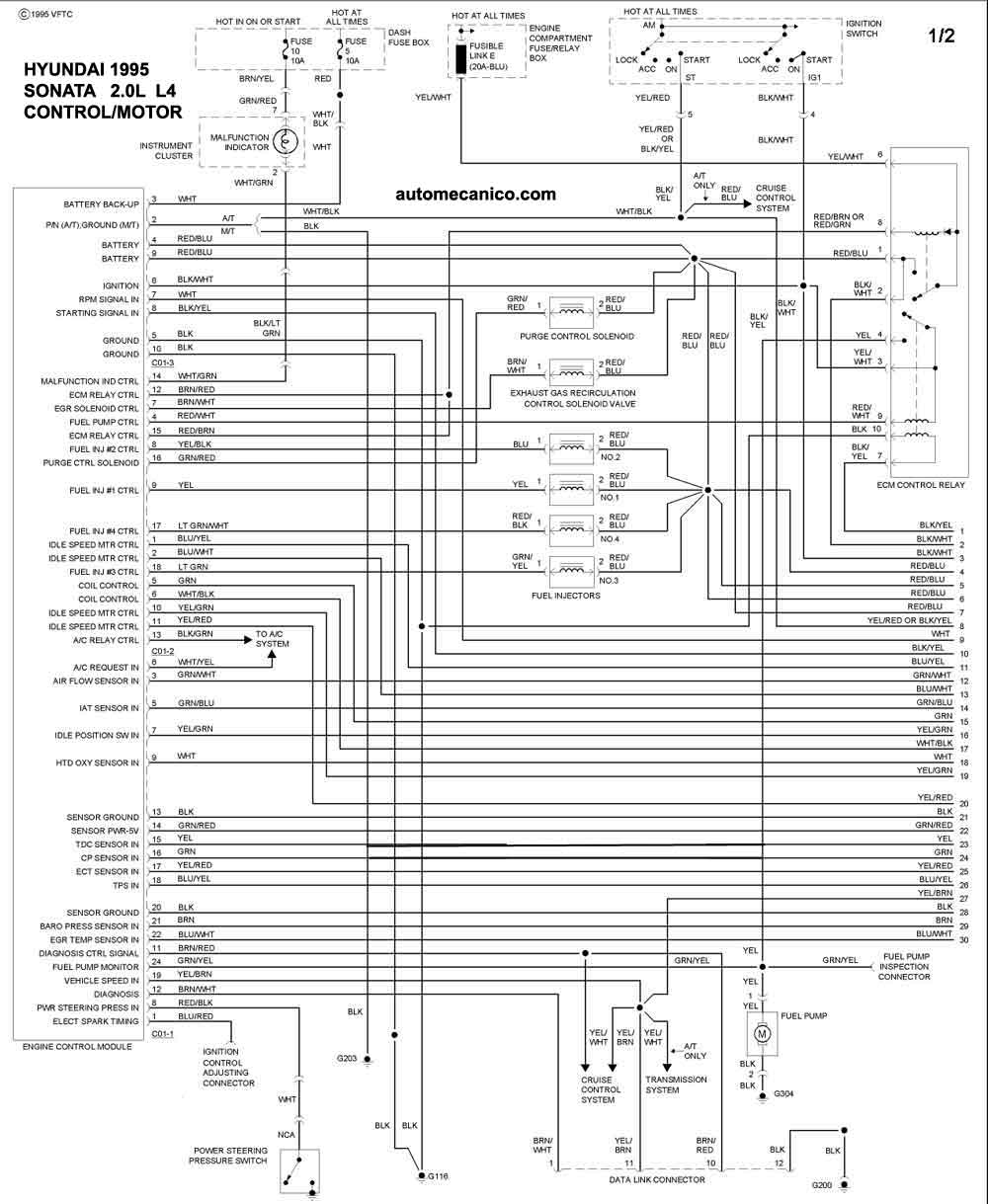

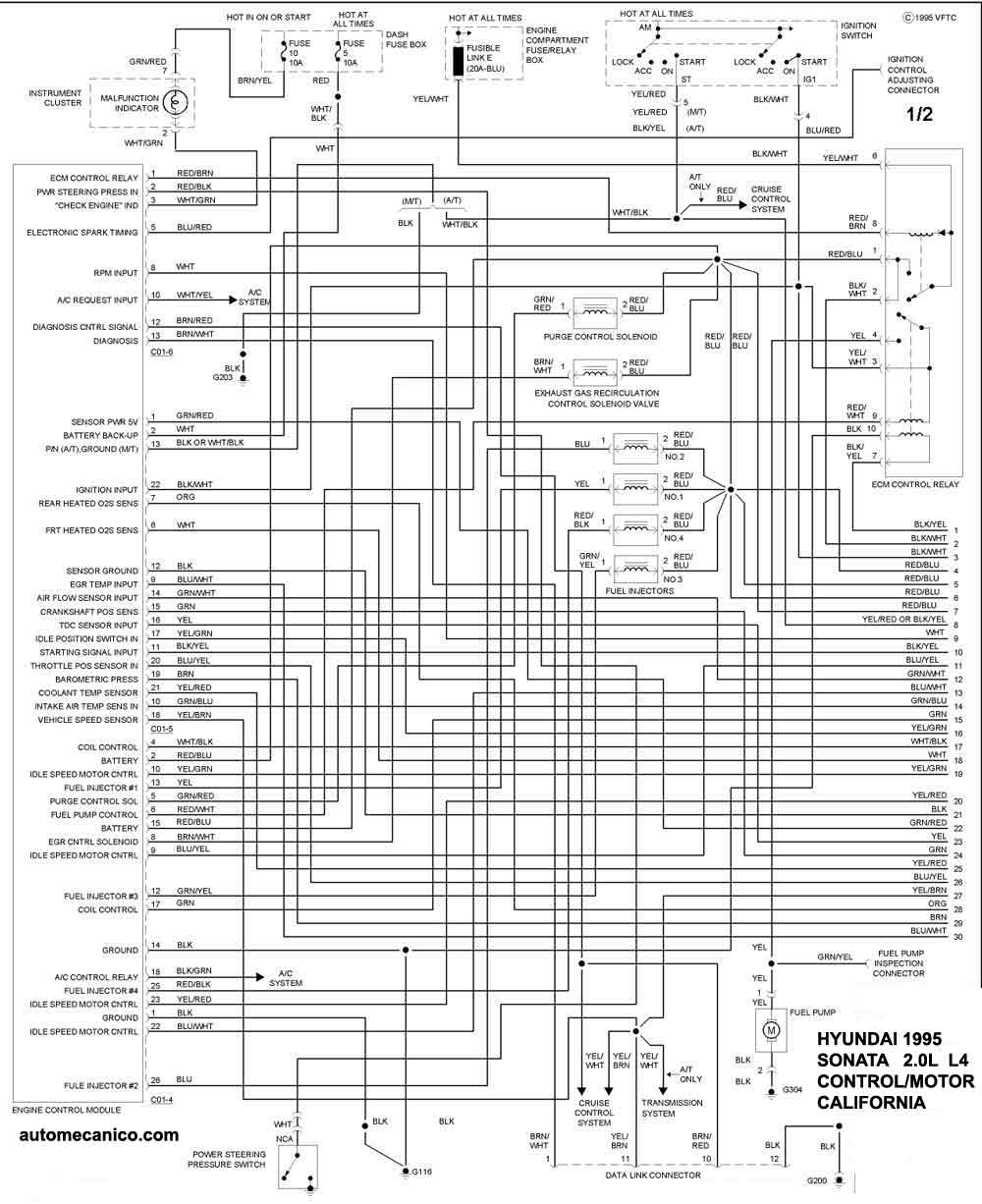

| 1995 | SONATA 2.0L L4. 1/2 | CONTROL DEL MOTOR |

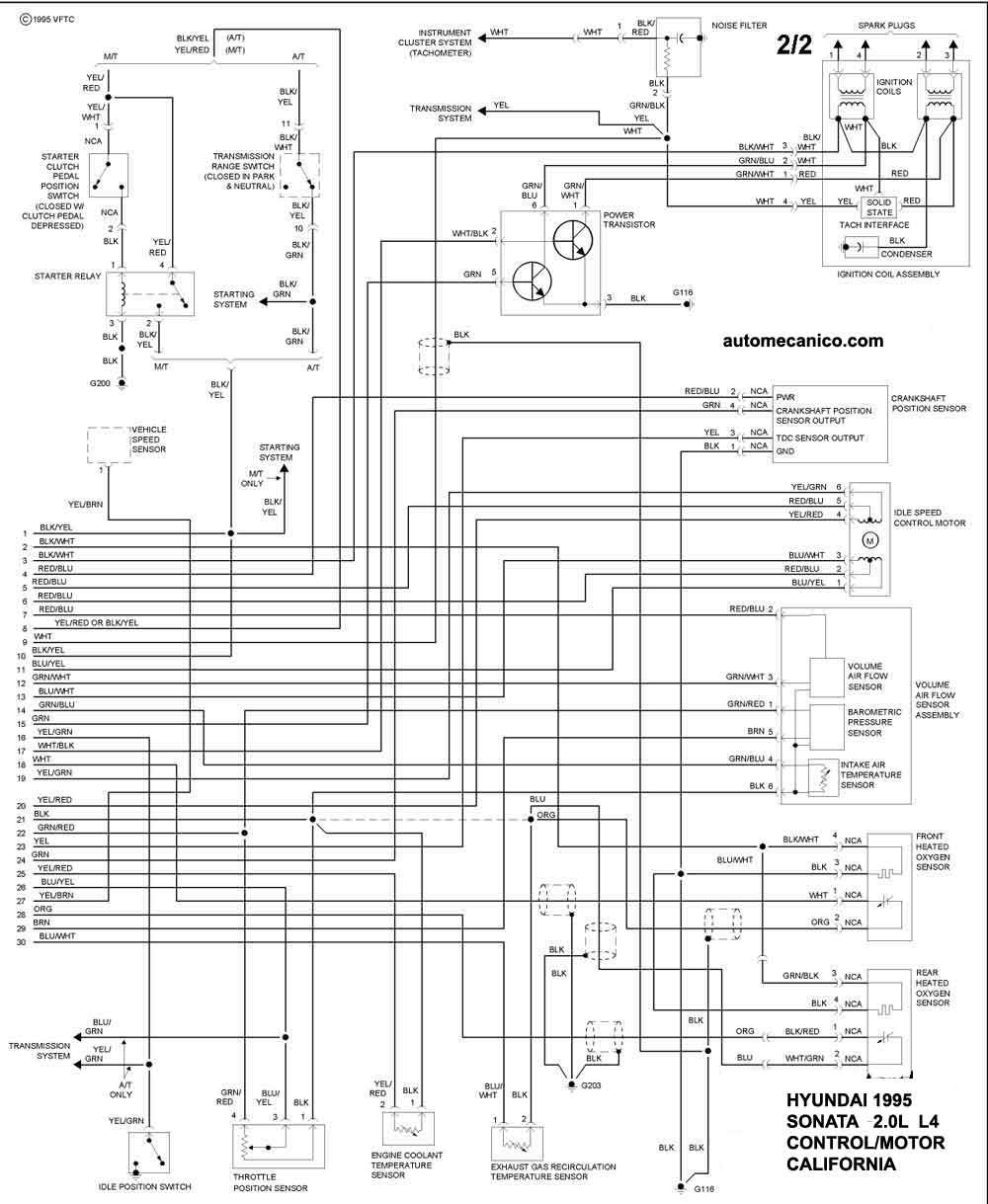

| 1995 | SONATA 2.0L L4. 2/2 | CONTROL DEL MOTOR |
| 1995 | SONATA 2.0L L4 Fed. 1/2 | CONTROL DEL MOTOR |

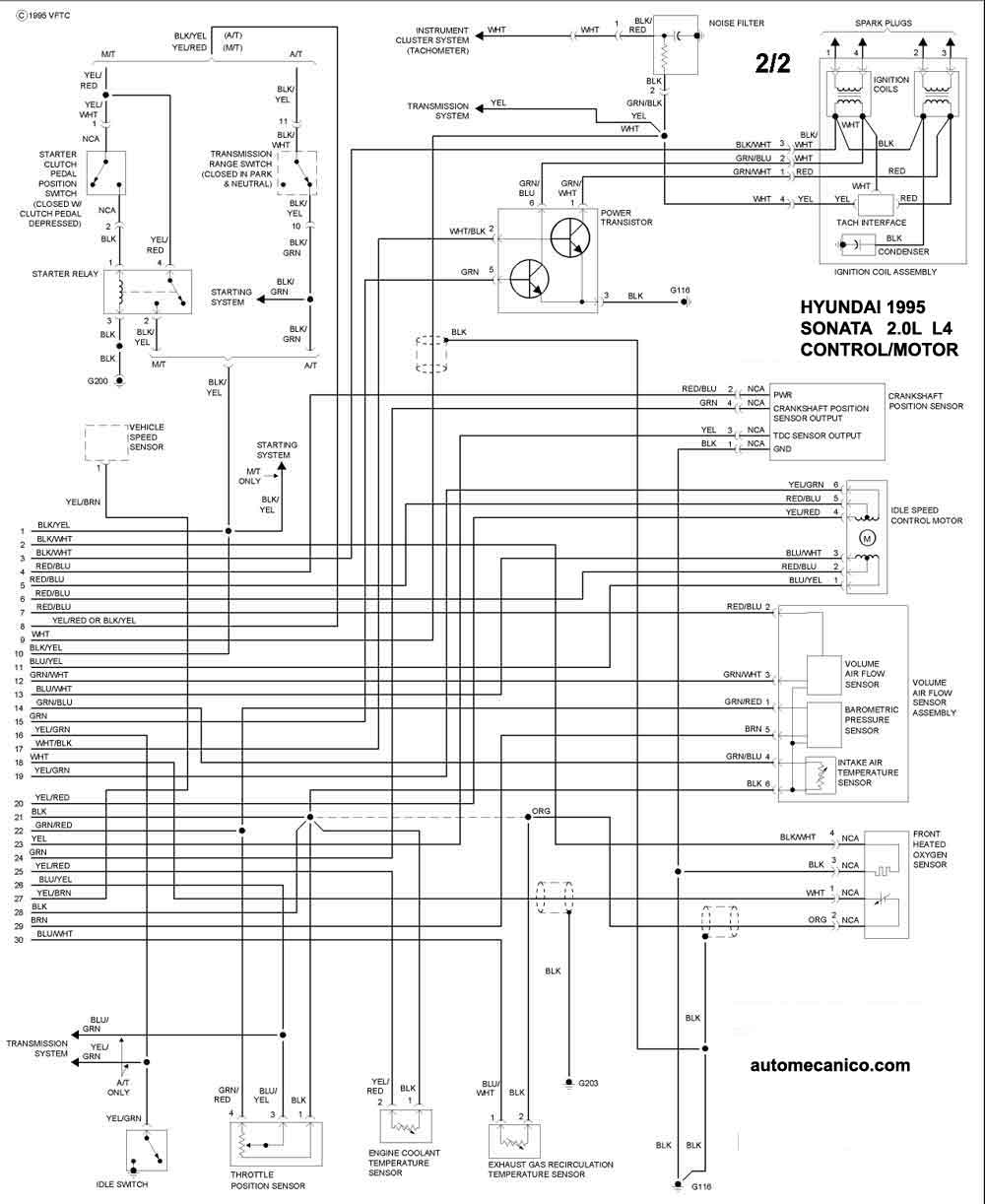

| 1995 | SONATA 2.0L L4 Fed.. 2/2 | CONTROL DEL MOTOR |

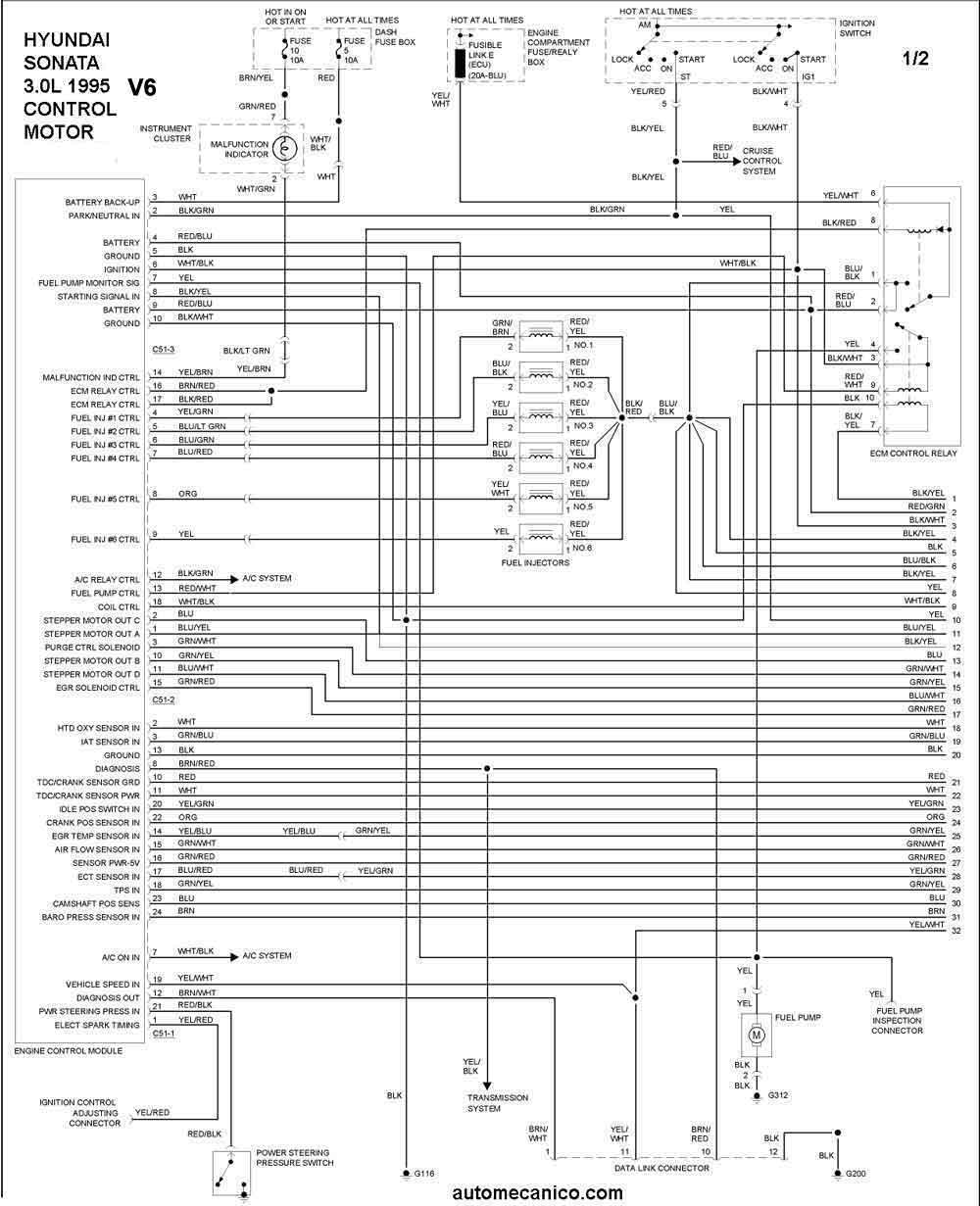

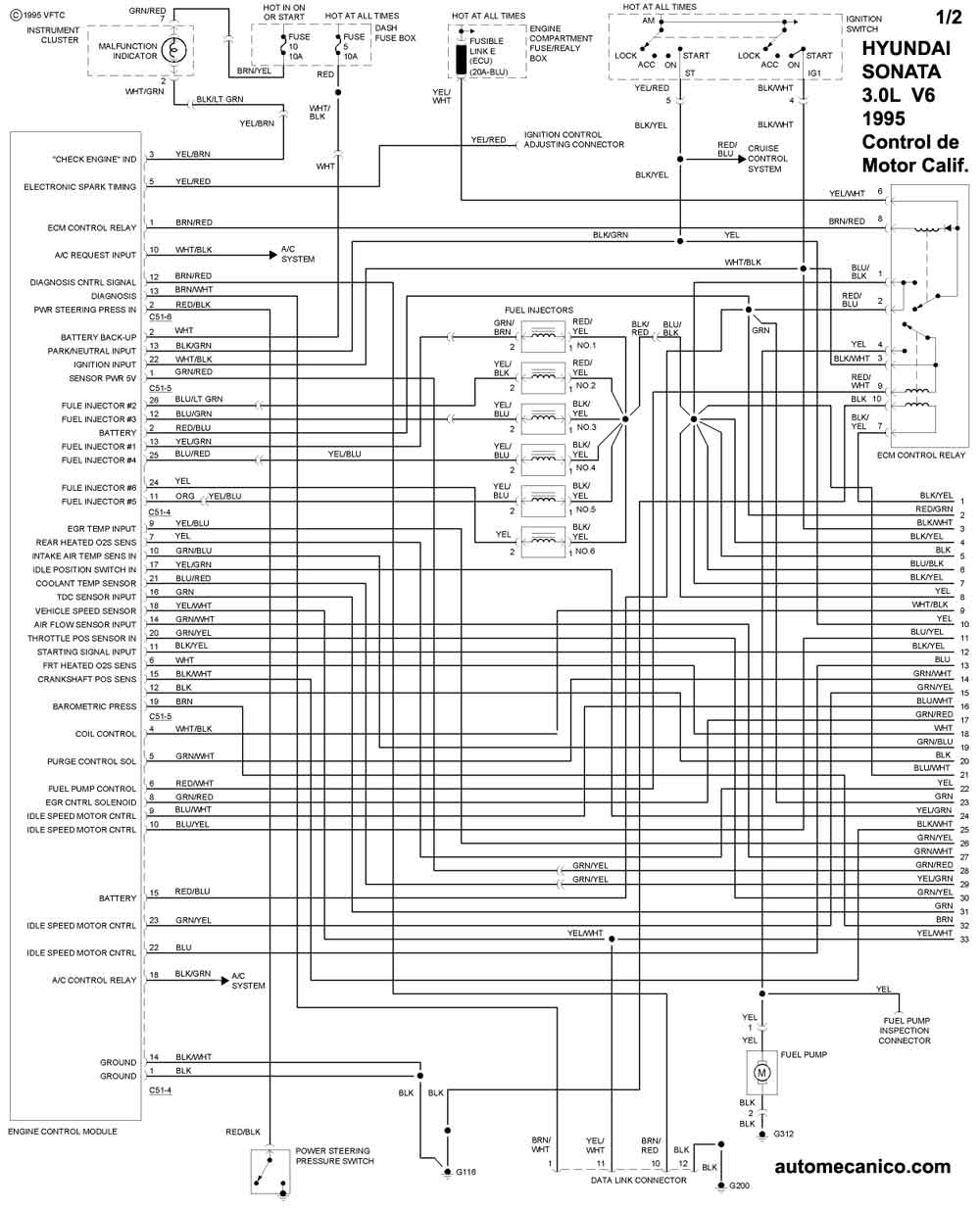

| 1995 | SONATA 3.0L V6 Calif. 1/2 | CONTROL DEL MOTOR |

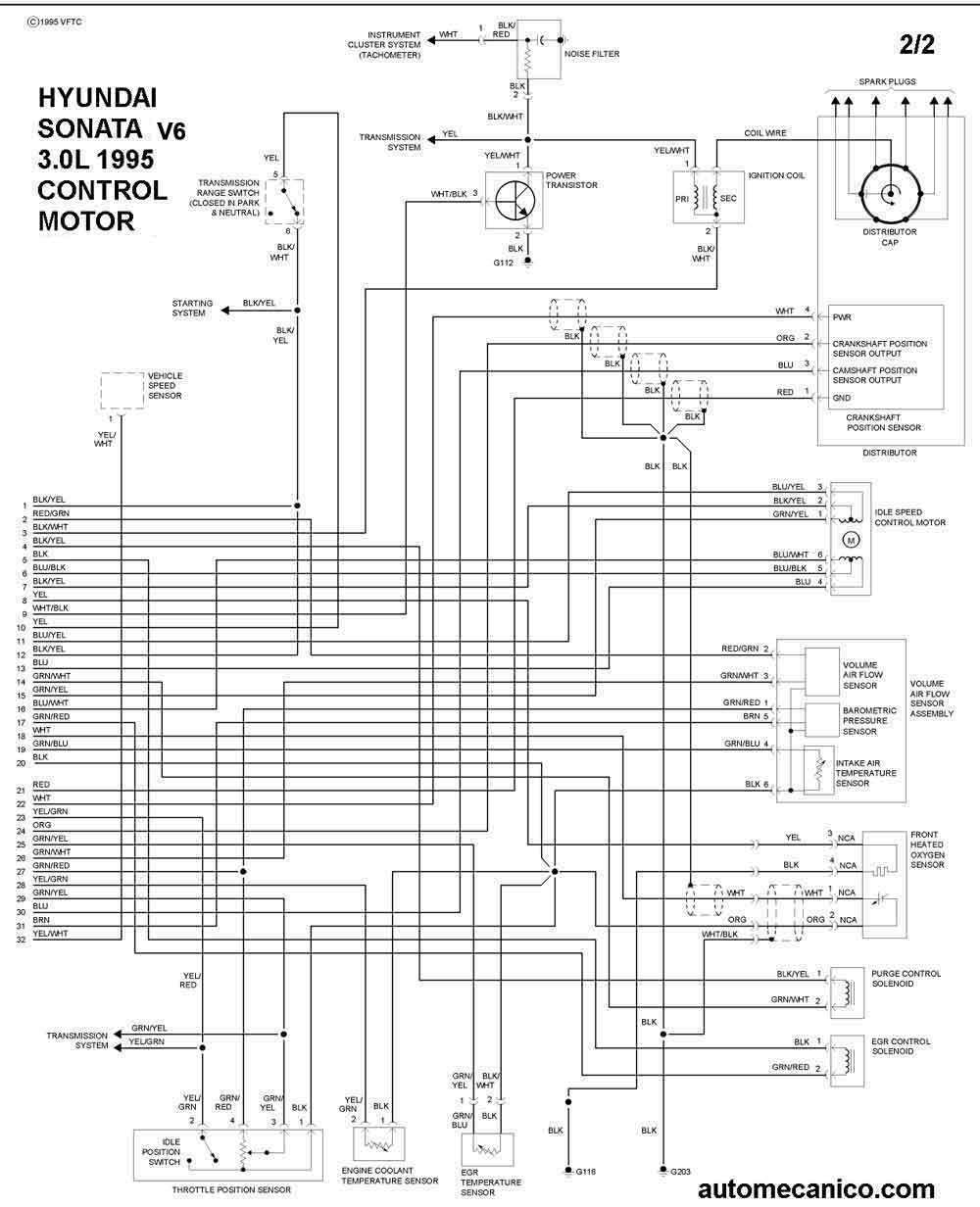

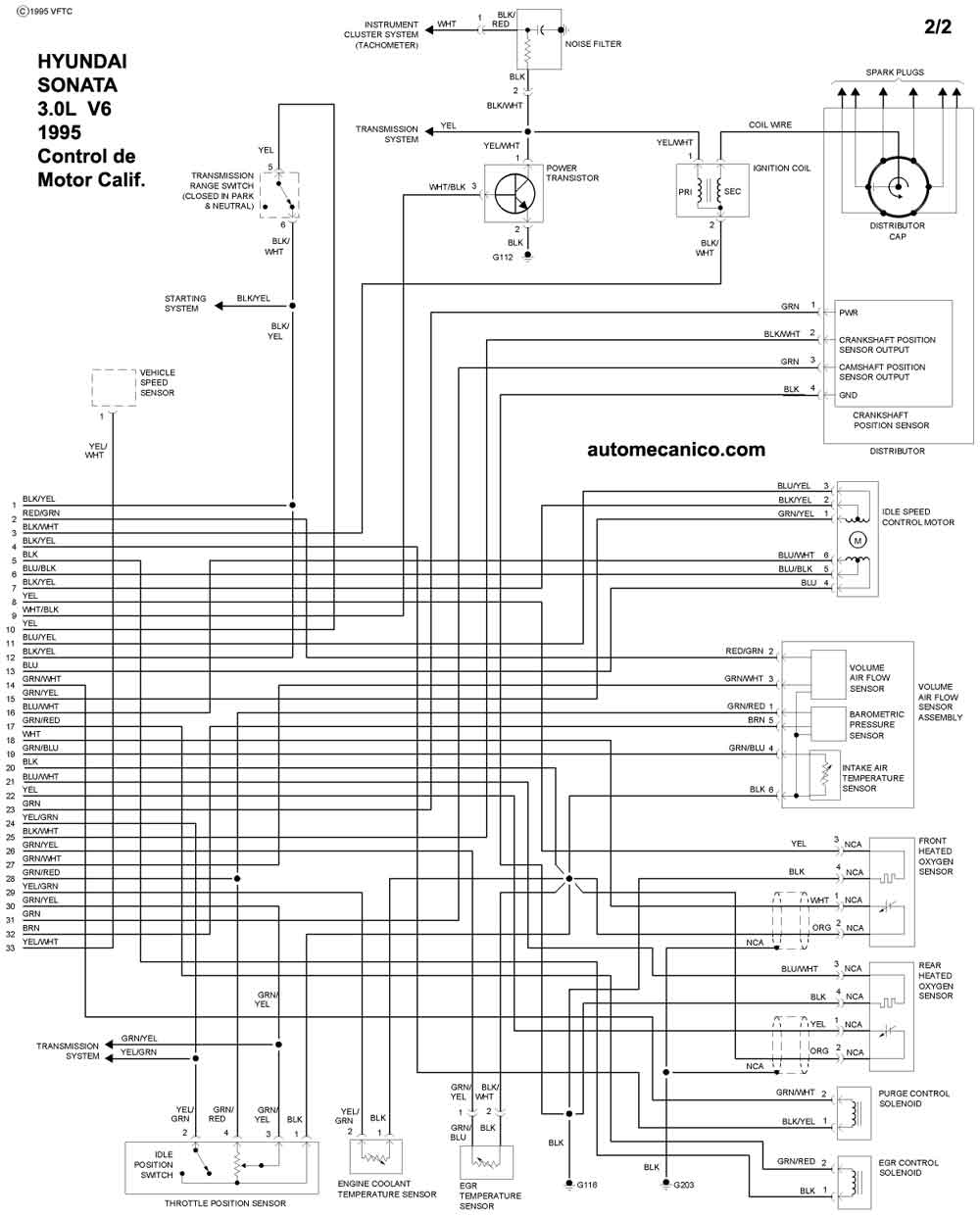

| 1995 | SONATA 3.0L V6 Calif.. 2/2 | CONTROL DEL MOTOR |
| 1995 | SONATA 3.0L V6 Fed... 1/2 | CONTROL DEL MOTOR |
| 1995 | SONATA 3.0L V6 Fed. 2/2 | CONTROL DEL MOTOR |
