DIAGRAMAS / ESQUEMAS : MITSUBISHI - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz - |
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del
motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
DIAGRAMAS / CONTROL DEL MOTOR [ENGINE CONTROL] INDICE: MITSUBISHI 1995 - |
YEAR | MODELO | DIAGRAMA |

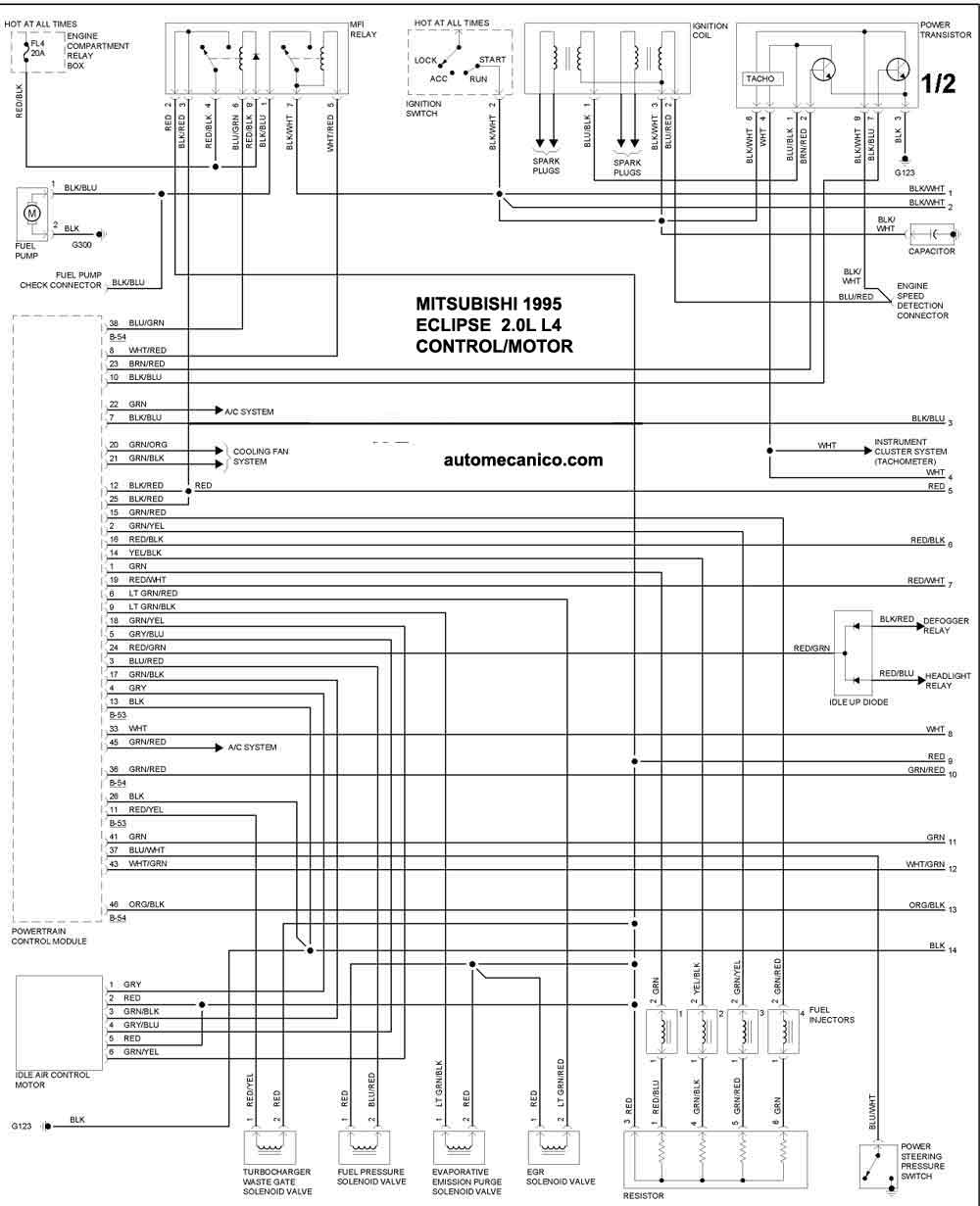

1995 | ECLIPSE 2.0L L4 1/2 | CONTROL DEL MOTOR |
1995 | ECLIPSE 2.0L L4 2/2 | CONTROL DEL MOTOR |

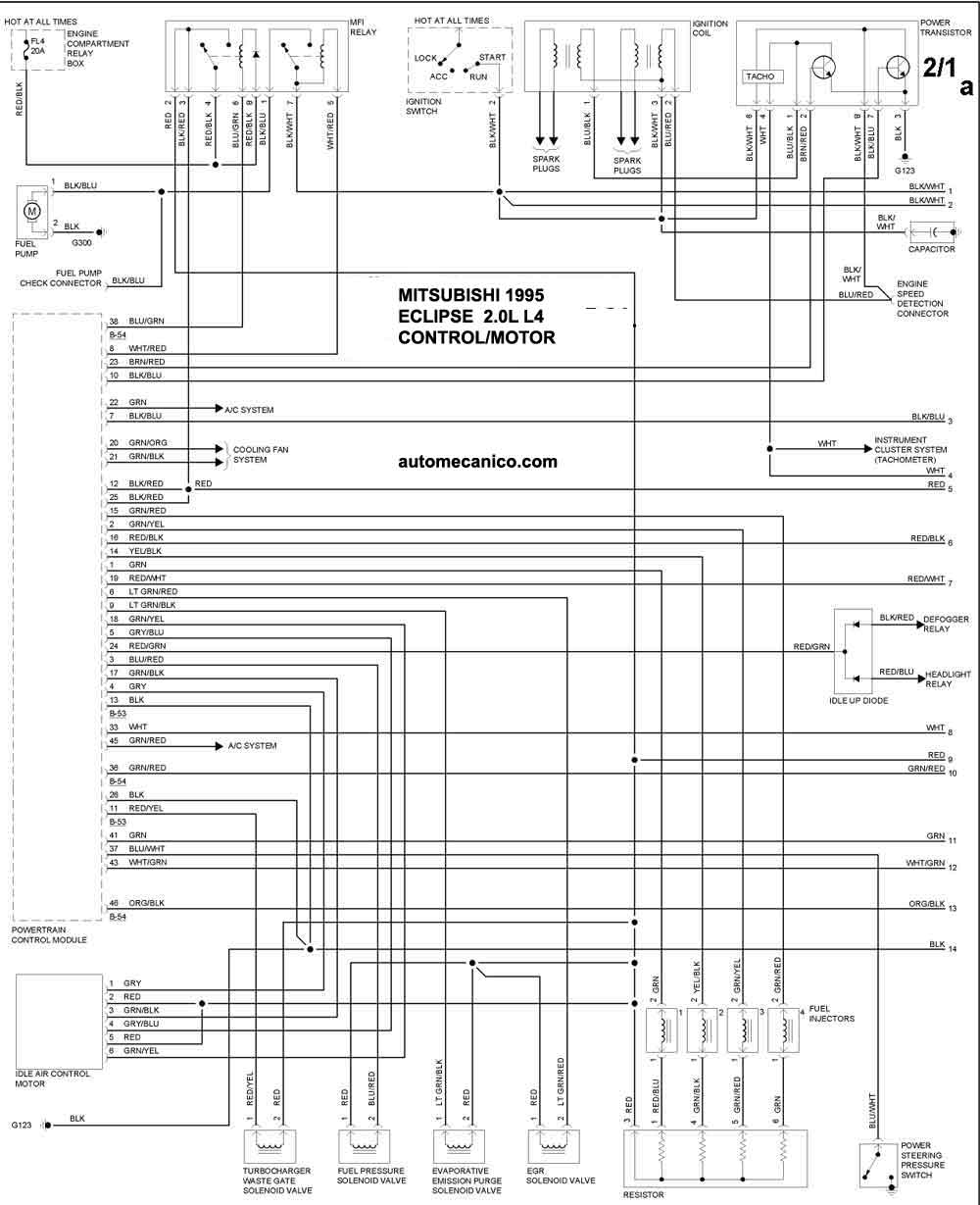

1995 | ECLIPSE 2.0L L4 1/2 a | CONTROL DEL MOTOR |

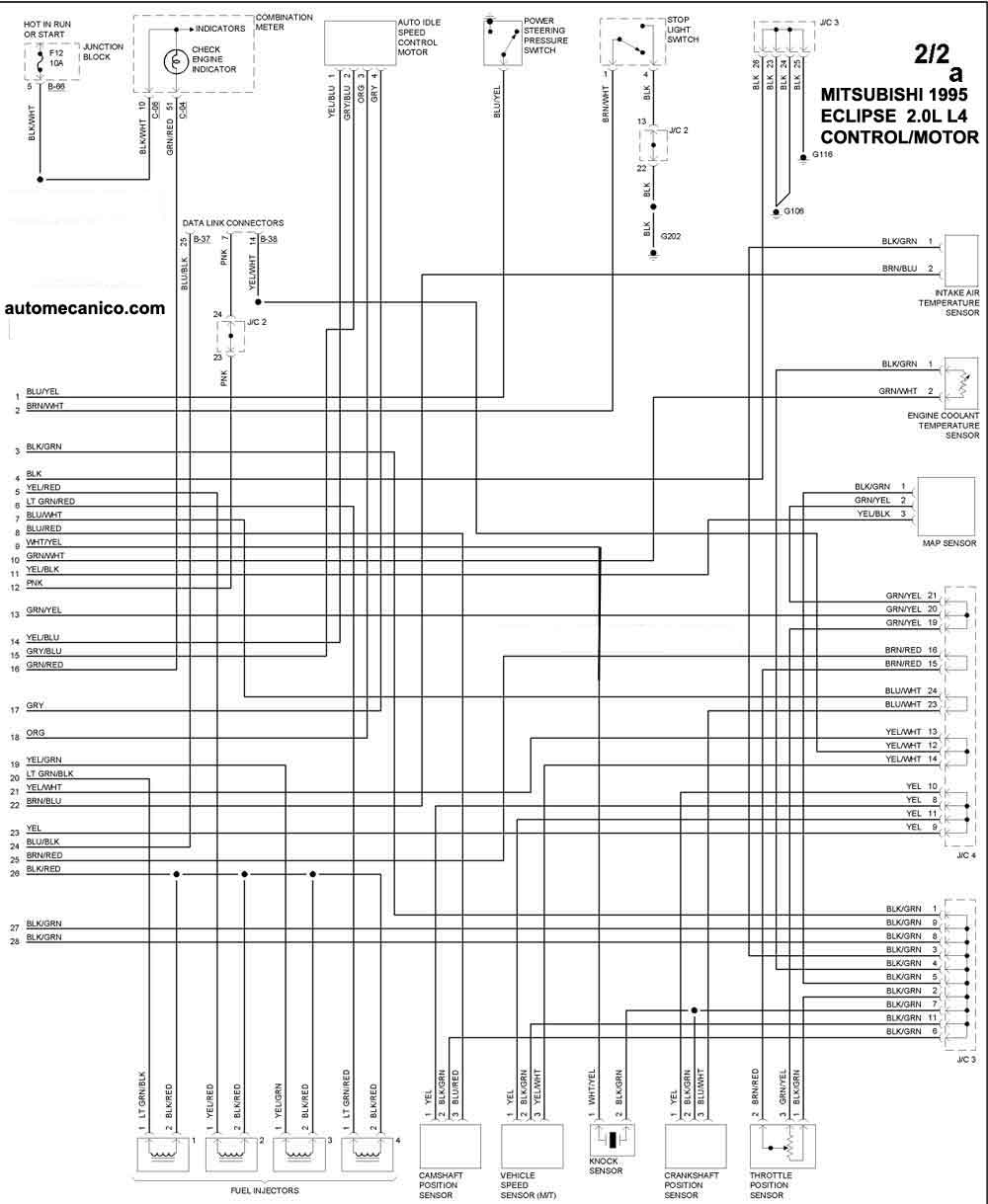

1995 | ECLIPSE 2.0L L4 2/2 a | CONTROL DEL MOTOR |

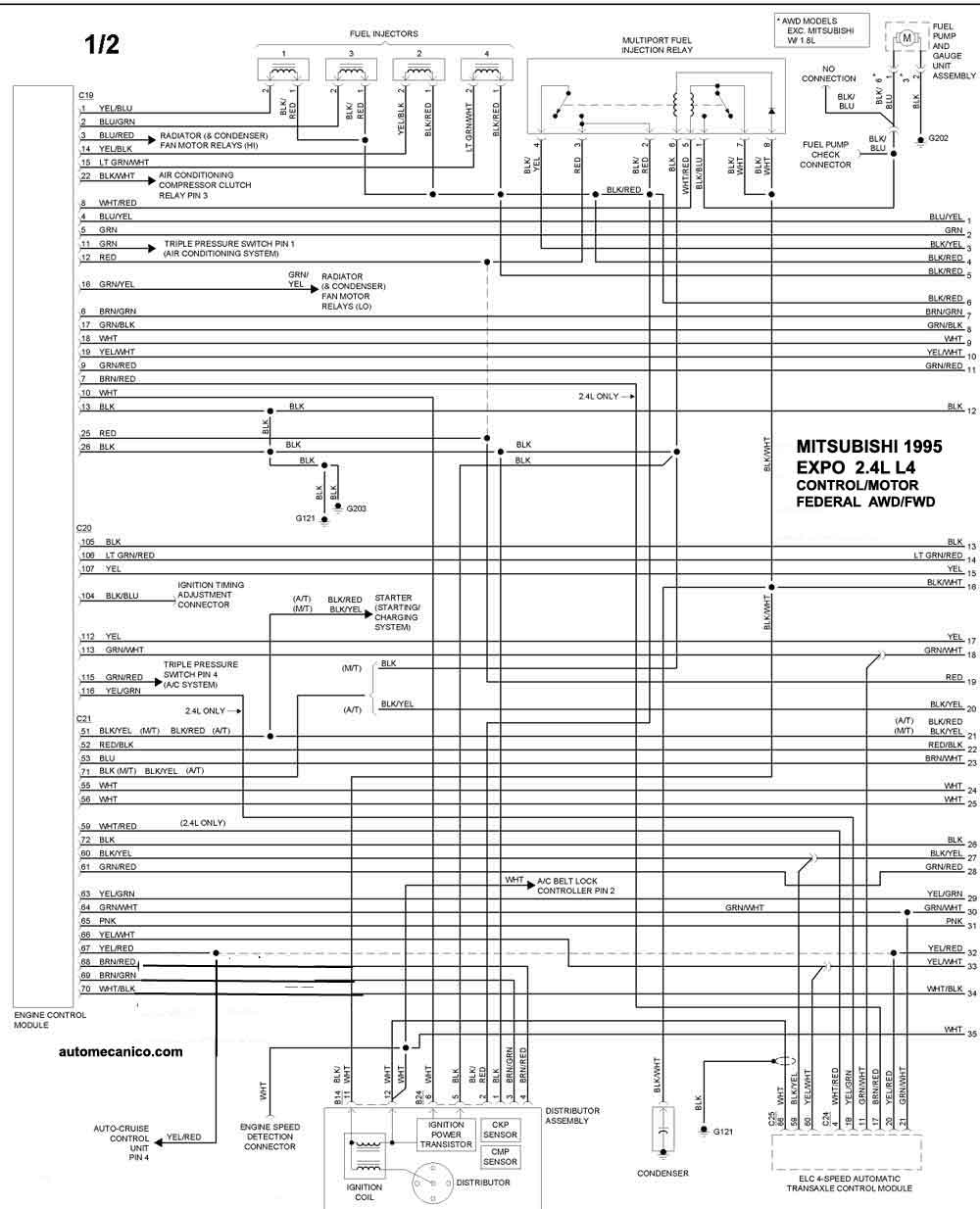

1995 | EXPO 2.4L L4 Calif. AWD Y Fed. AWD/ FWD 1/2 | CONTROL DEL MOTOR |

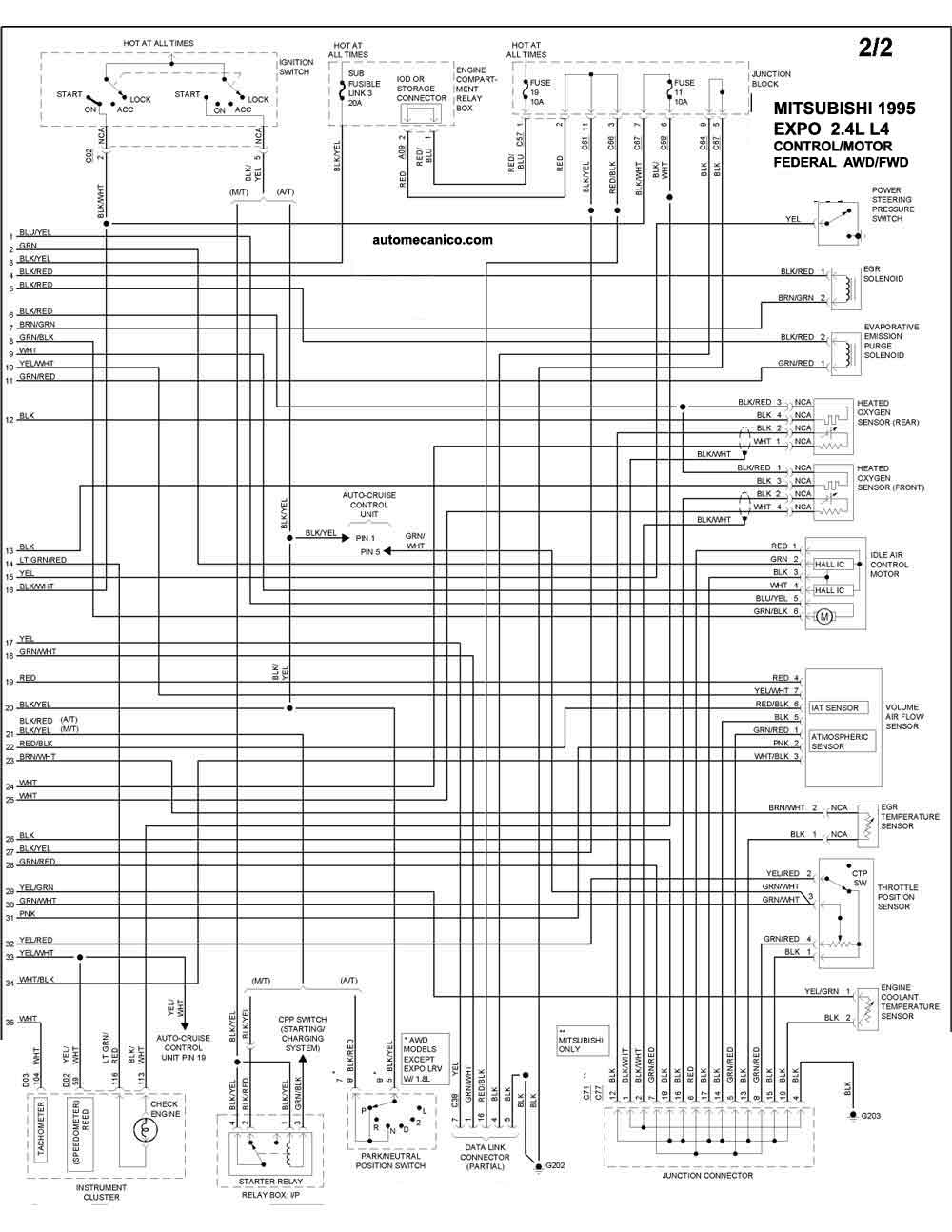

1995 | EXPO 2.4L L4 Calif. AWD Y Fed. AWD/ FWD 2/2 | CONTROL DEL MOTOR |

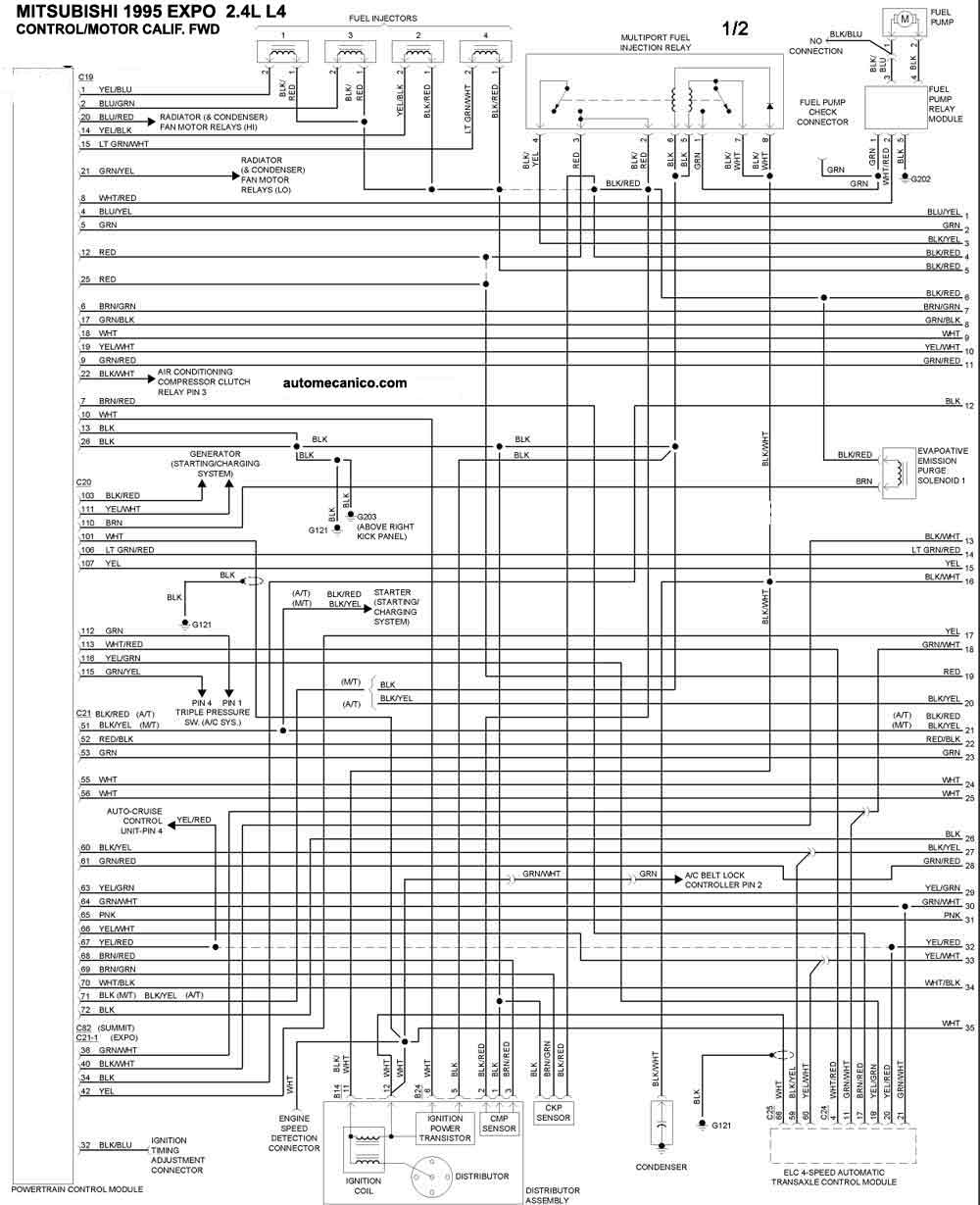

1995 | EXPO 2.4L L4 Calif FWD 1/2 | CONTROL DEL MOTOR |

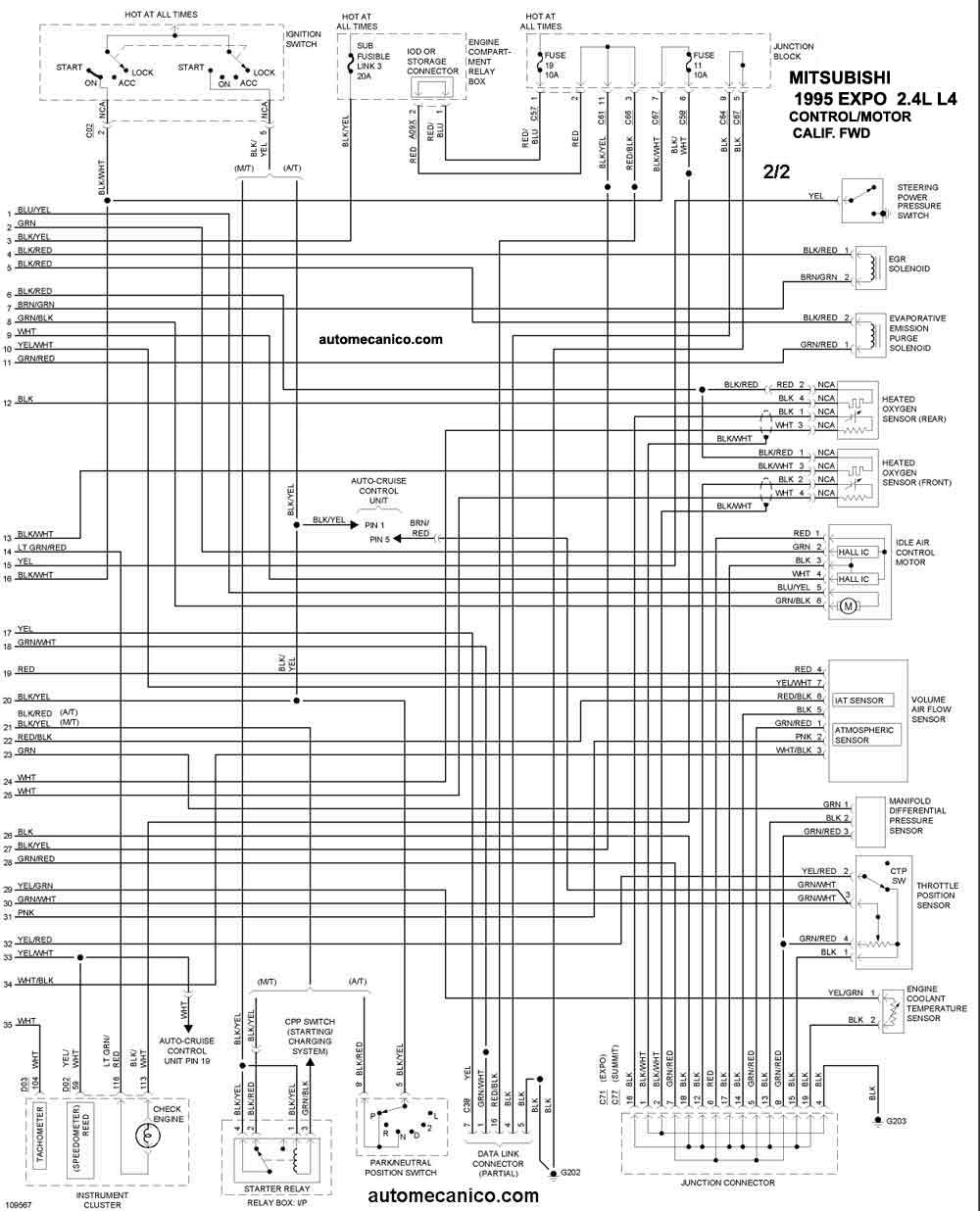

1995 | EXPO 2.4L L4 Calif FWD 2/2 | CONTROL DEL MOTOR |

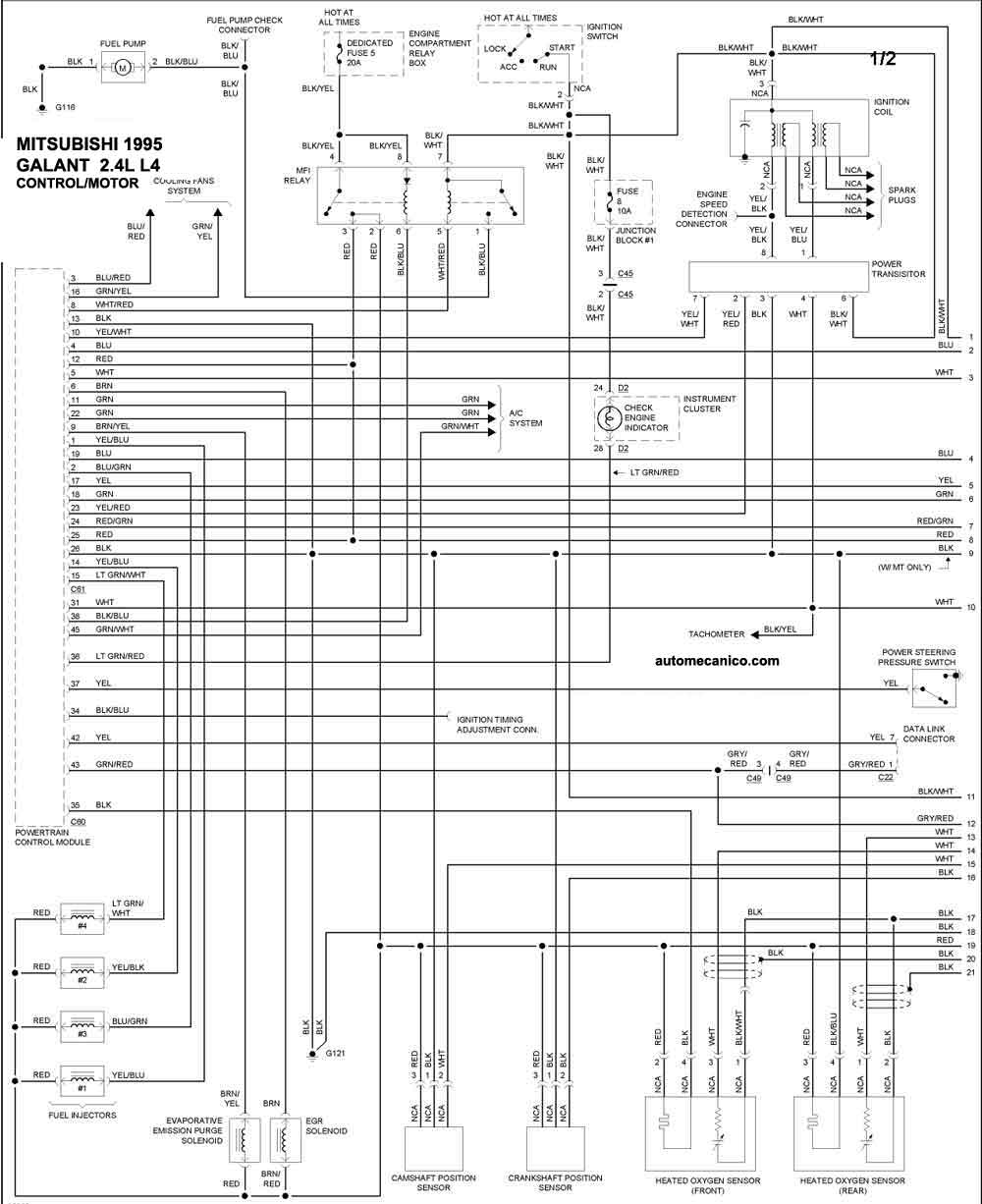

1995 | GALANT 2.4L L4 1/2 | CONTROL DEL MOTOR |

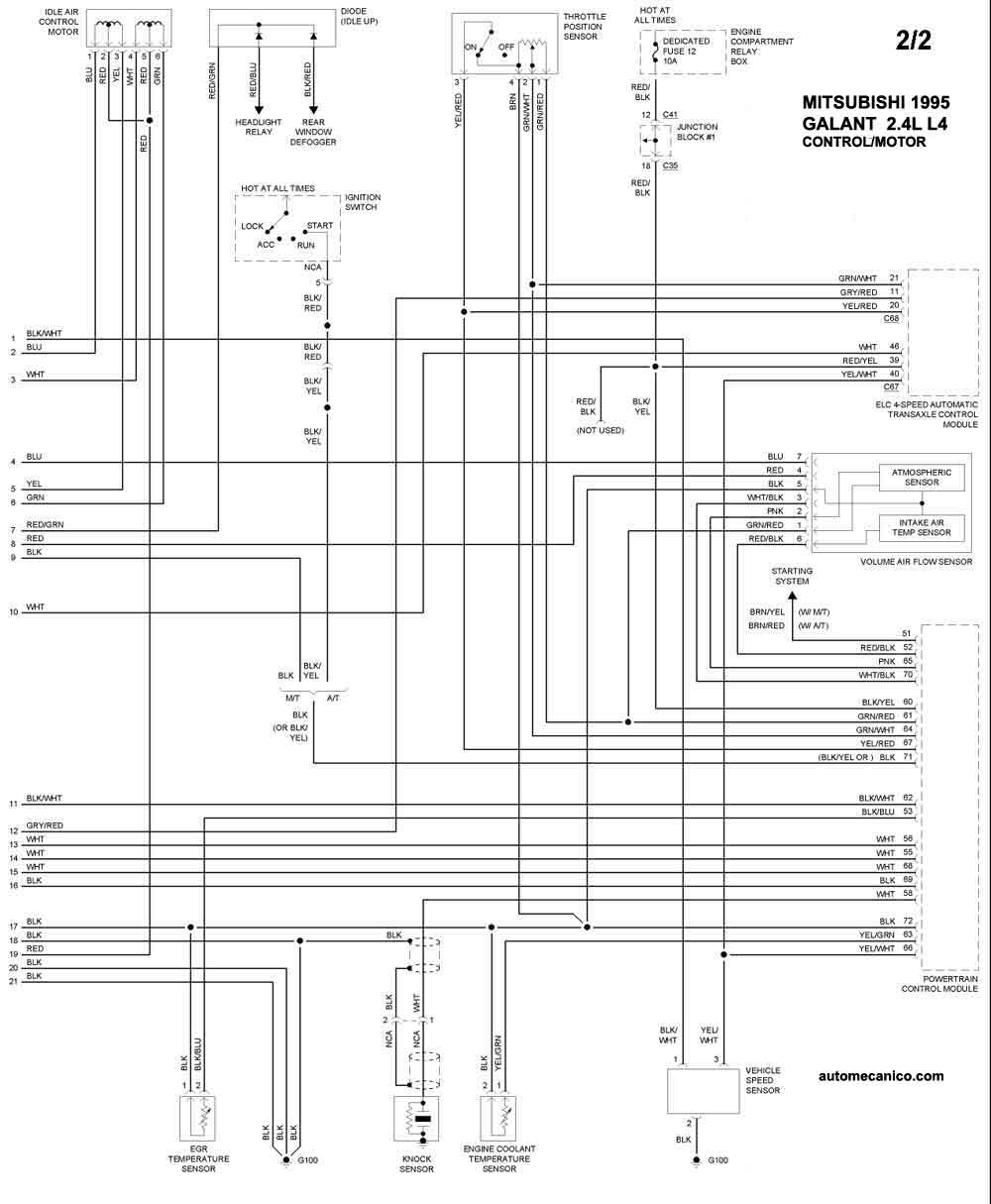

1995 | GALANT 2.4L L4 2/2 | CONTROL DEL MOTOR |
1995 | GALANT 2.4L L4 Calif. 1/2 | CONTROL DEL MOTOR |

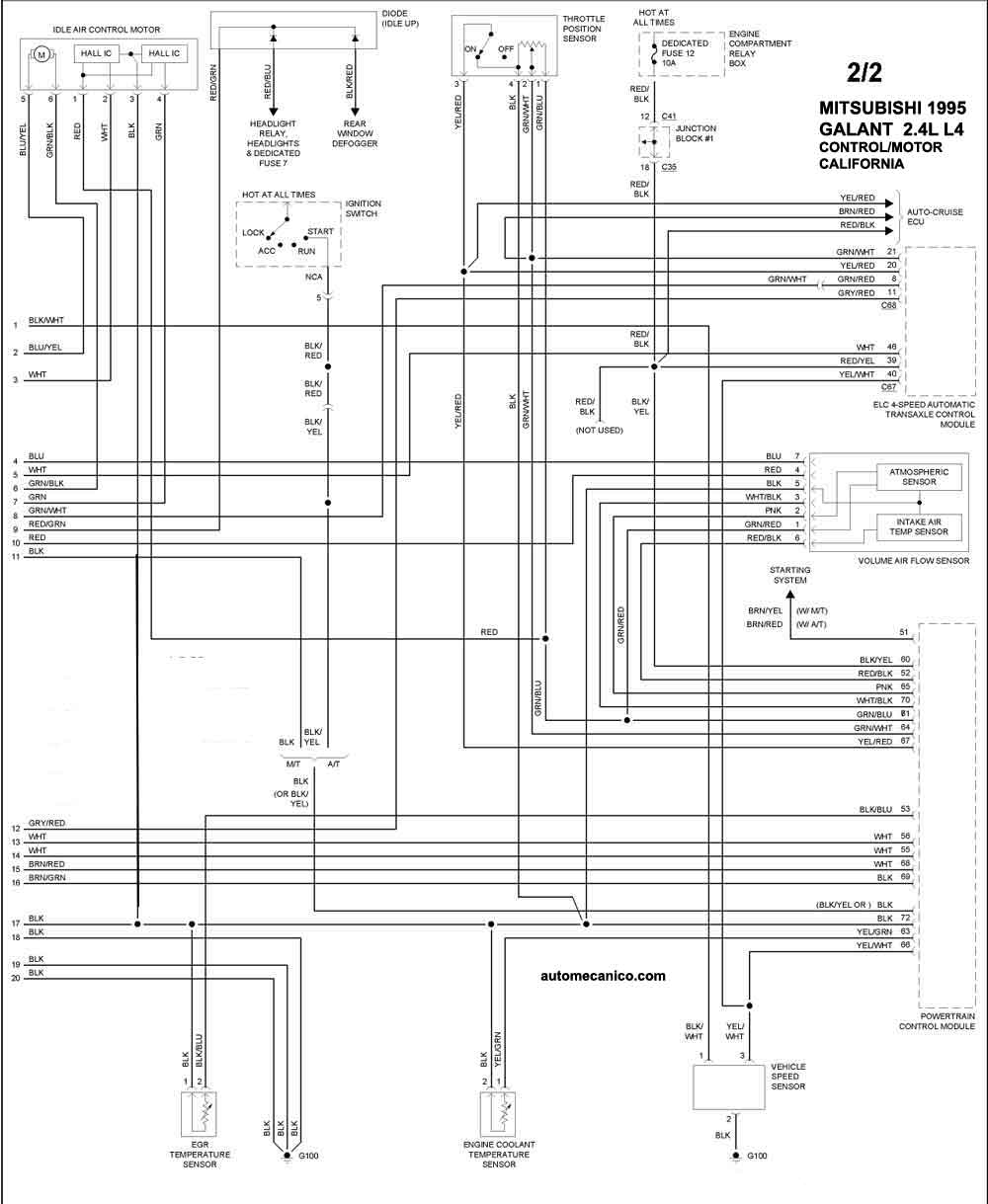

1995 | GALANT 2.4L L4 Calif. 2/2 | CONTROL DEL MOTOR |

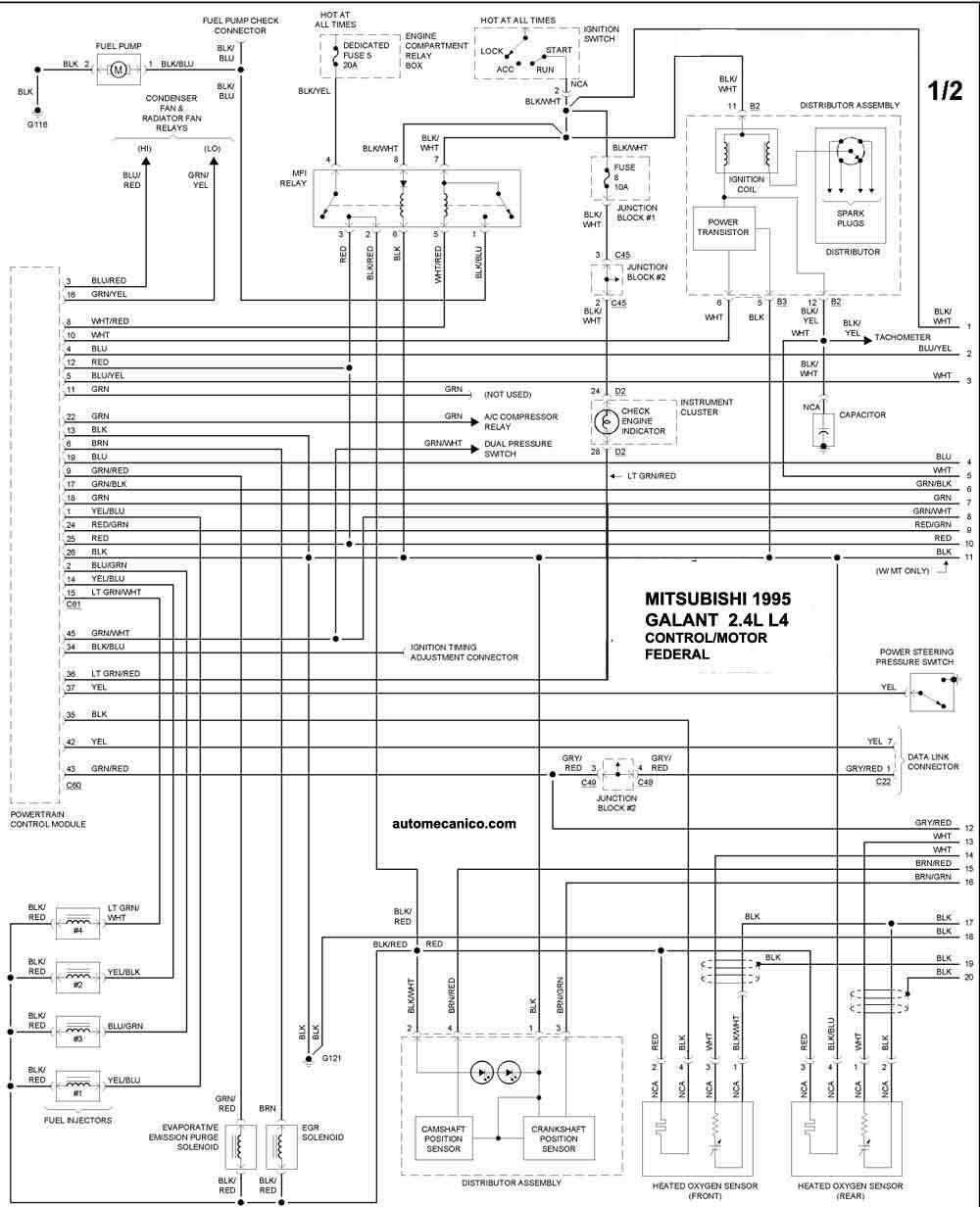

1995 | GALANT 2.4L L4 Fed. 1/2 | CONTROL DEL MOTOR |

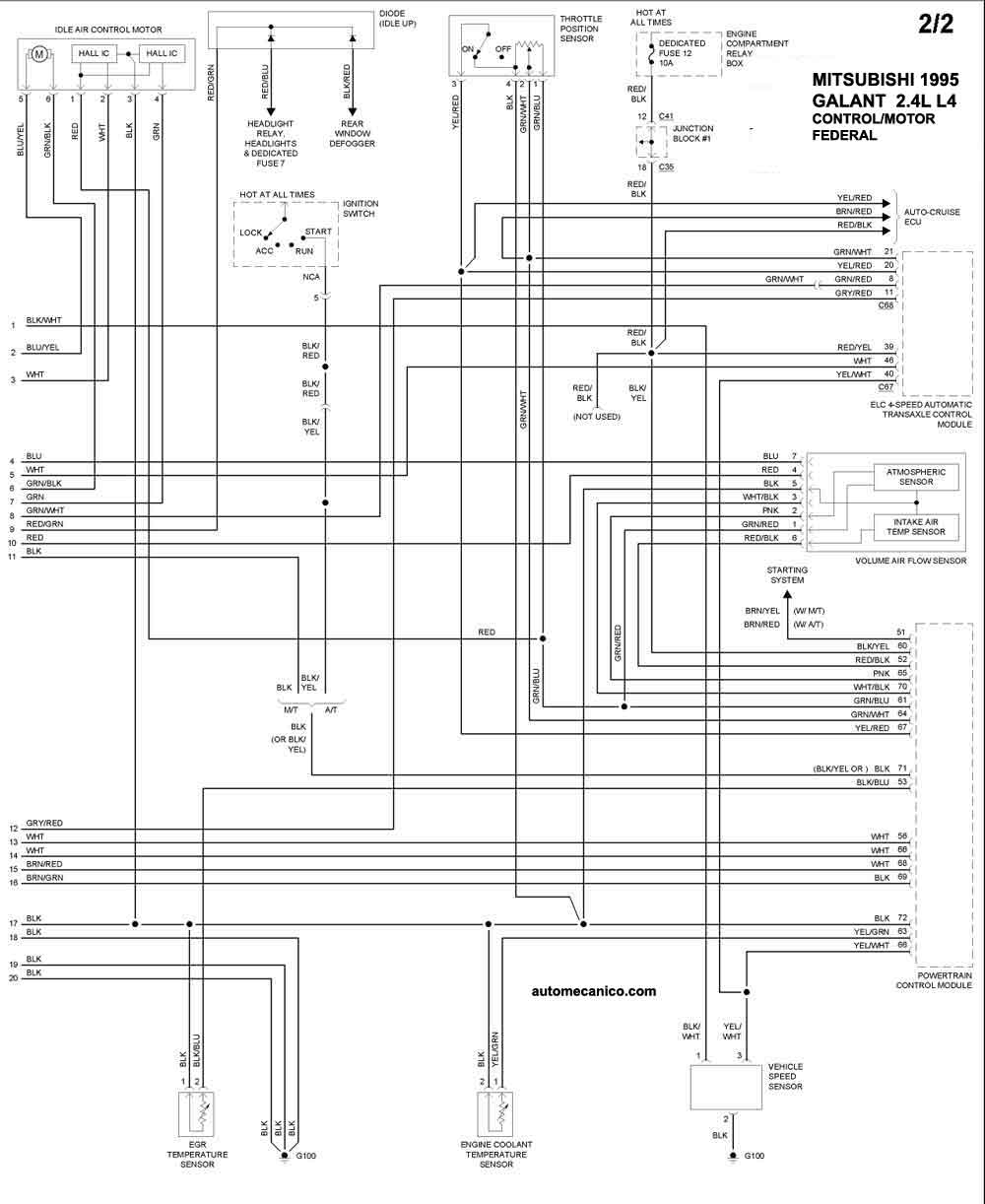

1995 | GALANT 2.4L L4 Fed. 2/2 | CONTROL DEL MOTOR |
